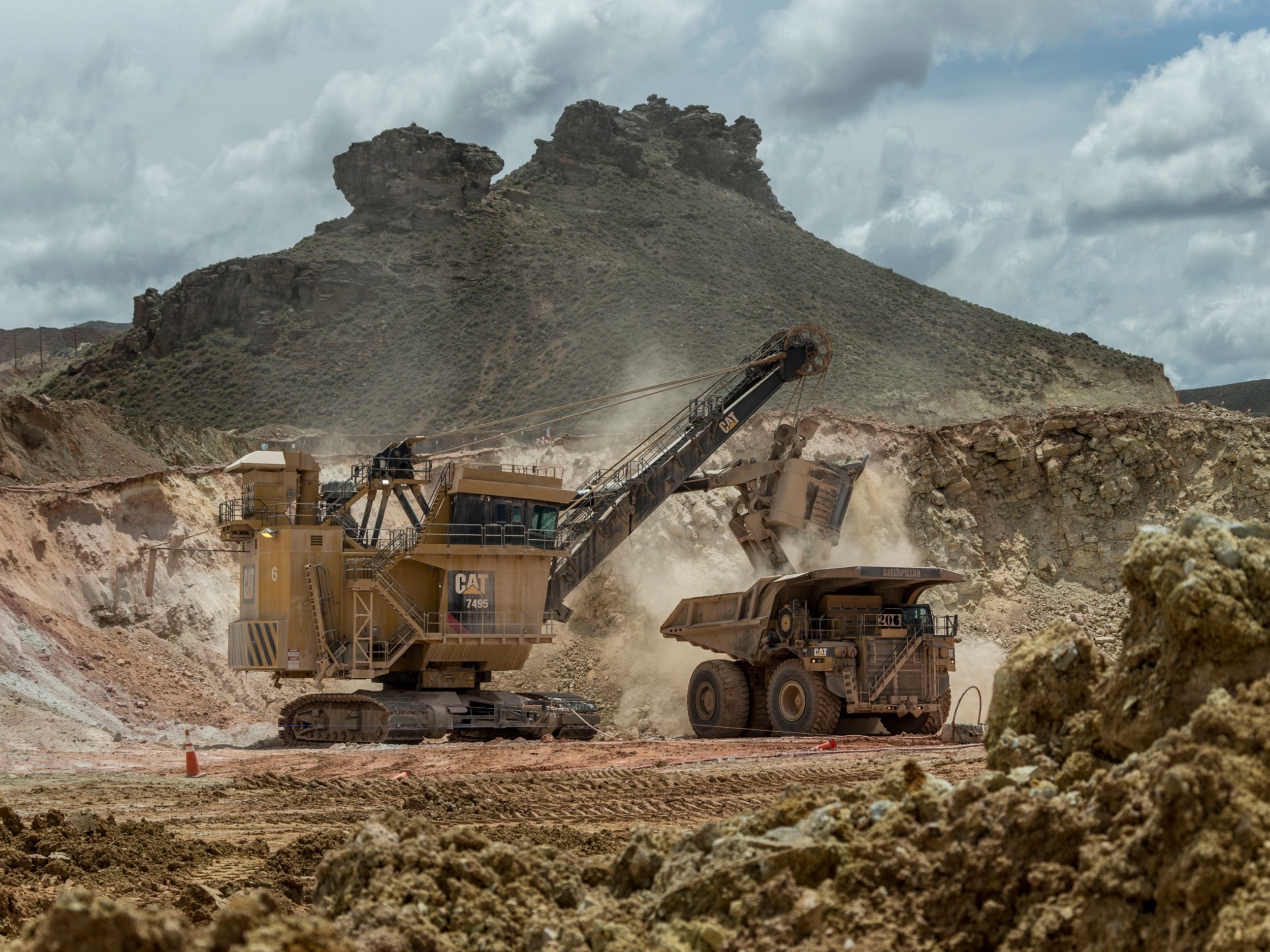

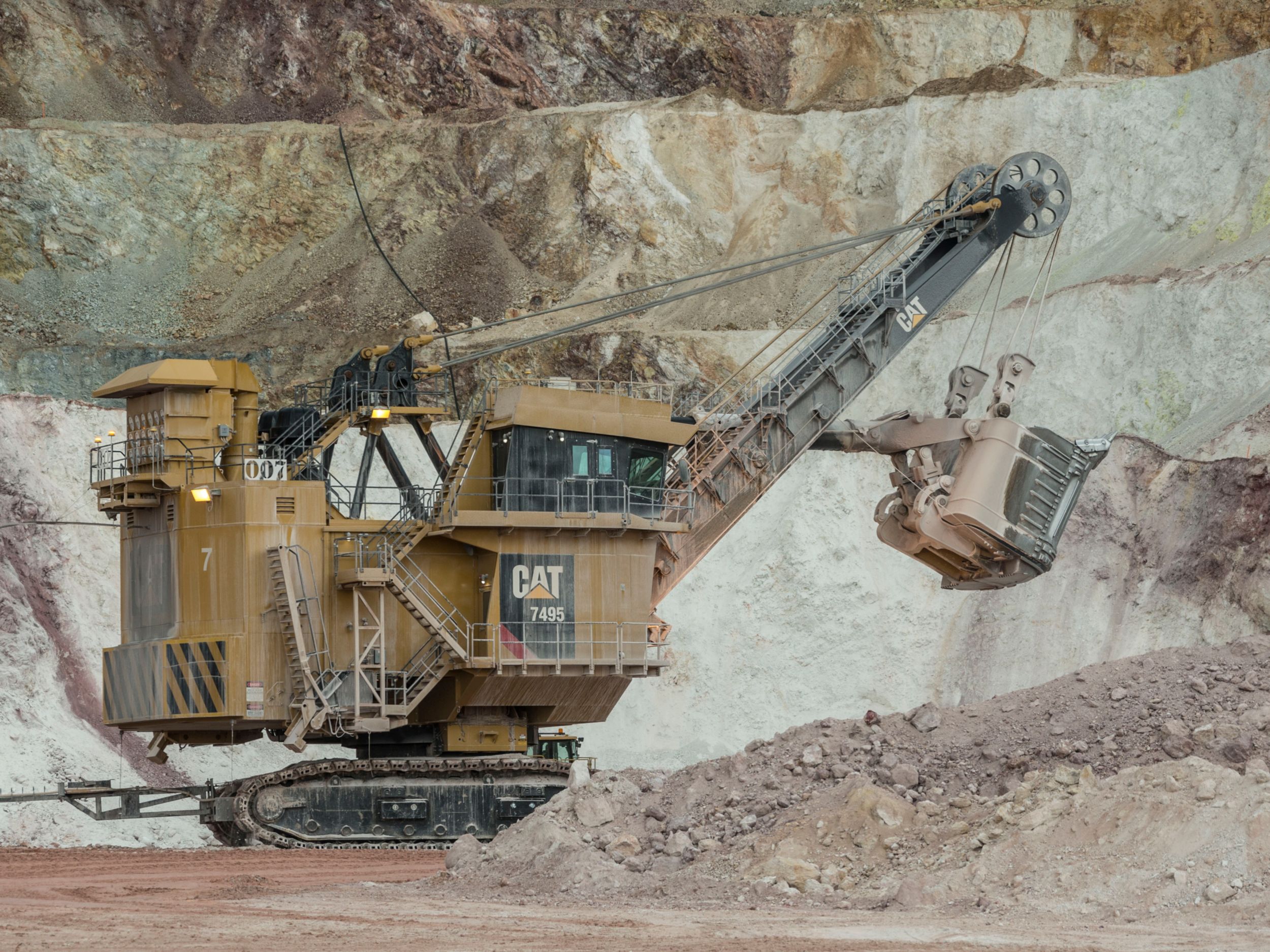

7495 with Rope Crowd

< Atrás

Financiamiento y seguros
Vea nuestras Ofertas

Información general

Las palas de cuerda eléctrica han tenido éxito en la remoción de recubrimiento y minerales en sitios de minería de todo el mundo durante más de un siglo. Impulsados por la visión de hacer que estas máquinas altamente productivas sean más seguras y confiables e incluso más productivas, desafiamos el status quo y fabricamos una pala de cuerda eléctrica que funciona mejor.

Dimensiones

Unidades:
Carga útil del balde 110.0 toneladas cortas 100.0 toneladas Less
Capacidad del balde 30,6 a 61,2 m3 (40 a 80 yd3) 30,6 a 61,2 m3 (40 a 80 yd3) Less
Carga útil del balde (cargas del cucharón disponibles de hasta 109 tons métricas [120 tons EE.UU.] cuando se especifica) 110.0 toneladas cortas 100.0 toneladas Less
Longitud real de la manija del balde 35.76 pie 10.9 m Less
Largo de la pluma 67.0 pie 20.4 m Less
Longitud total de la manija del balde 47.0 pie 14.3 m Less

Pesos

Peso de trabajo, con balde y varillaje estándar 3018670.0 lb 1369246.0 kg Less
Lastre (proporcionado por el cliente) 667150.0 lb 302614.0 kg Less
Balde de uso general: 56 m3 (73 yd3) 177700.0 lb 80603.0 kg Less
Peso neto, interno, sin lastre ni balde 2173820.0 lb 988100.0 kg Less
Nota Estos pesos varían ligeramente según la selección de balde y equipos optativos. Estos pesos varían ligeramente según la selección de balde y equipos optativos. Less

Estructuras principales

Montaje de la oruga: número y diámetro de los rodillos: inferior (16) 30.7 pulg 78.0 cm Less
Montaje de la oruga: número y diámetro de los rodillos: trasero inferior (2) 42.0 pulg 106.7 cm Less
Montaje de la oruga: número y diámetro de los rodillos: superior Deslizante Deslizante Less
Montaje de la oruga: número e inclinación de las rodaduras (94) 20.0 pulg 50.8 cm Less
Montaje de la oruga: largo total del montaje 37.5 pie 11.43 m Less
Montaje de la oruga: ancho total de rodaduras de 200,7 cm (79"), estándar 36.0 pie 11.0 m Less
Montaje de la oruga: ancho total de rodaduras de 259,1 cm (102") 44.29 pie 13.5 m Less
Montaje de la oruga: diámetro de los tambores de recepción 63.8 pulg 162.0 cm Less
Montaje de la oruga: área real total de cojinete (rodaduras de 200,7 cm) 36,1 m2 (372 kPa); 388,6 pies2 (53,9 lb/pulg²) 36,1 m2 (372 kPa); 388,6 pies2 (53,9 lb/pulg²) Less
Montaje de la oruga: área real total de cojinete (rodaduras de 259,1 cm) 46,6 m2 (288 kPa); 501,7 pies2 (41,8 lb/pulg²) 46,6 m2 (288 kPa); 501,7 pies2 (41,8 lb/pulg²) Less
Dispositivo de levantamiento Una caja de engranajes planetarios con piñones de salida doble proporciona la transferencia del par del dispositivo de levantam Una caja de engranajes planetarios con piñones de salida doble proporciona la transferencia del par del dispositivo de levantam Less
Propulsión planetaria Impulsión independiente de motor doble Impulsión independiente de motor doble Less
Bastidor rotatorio (sección central): acero soldado resistente a impactos: longitud 27.49 pie 8.38 m Less
Bastidor rotatorio (sección central): acero soldado resistente a impactos: ancho 12.07 pie 3.68 m Less
Oscilación Dos cajas de engranajes planetarios, cada cual impulsada por un motor de montaje vertical, a cada lado del bastidor rotatorio. Dos cajas de engranajes planetarios, cada cual impulsada por un motor de montaje vertical, a cada lado del bastidor rotatorio. Less
Giro (cont.) Los ejes del piñón de salida doble de cada caja de engranajes se conectan con la cremallera de rotación. Los ejes del piñón de salida doble de cada caja de engranajes se conectan con la cremallera de rotación. Less
Soporte giratorio: diámetro del paso del bastidor de rotación de aleación de acero, borde fundido 17.26 pie 5.26 m Less
Soporte giratorio: número de rodillos cónicos 50 50 Less
Soporte giratorio: diámetro de rodillos cónicos 10.75 pulg 27.31 cm Less
Soporte giratorio: diámetro de rieles de rodillos de aleación de acero forjado cónicos 14.83 pie 4.52 m Less
Soporte giratorio: corte de dientes externos (superficie) 9.5 pulg 24.13 cm Less

Sistema de lubricación

Componentes Seis bombas (cuatro de lubricante y los dos de grasa) que se encuentran en un recinto de lubricación aislado y de doble pared. Seis bombas (cuatro de lubricante y los dos de grasa) que se encuentran en un recinto de lubricación aislado y de doble pared. Less
Tipo El sistema de una línea aplica lubricante y grasa a través del PLC. El sistema de una línea aplica lubricante y grasa a través del PLC. Less

Sistema eléctrico

Requisitos del sistema de distribución: máquina en sistema separado 4.000 kVA 4.000 kVA Less
Mando Sistema de mando Acutrol IGBT Sistema de mando Acutrol IGBT Less
Luces Luces HPS en los pies de la pluma, parte superior del bastidor A, caja de maquinaria, recinto de lubricación recinto de control Luces HPS en los pies de la pluma, parte superior del bastidor A, caja de maquinaria, recinto de lubricación recinto de control Less
Luces Luces incandescentes en las luces de tierra y pasarelas. Luces incandescentes en las luces de tierra y pasarelas. Less
Sistemas eléctricos principales: transformador de luz 25 kVA, 120/240 V secundario 25 kVA, 120/240 V secundario Less
Sistemas eléctricos principales: voltaje del sistema (nominal) 50/60 Hz, 7.200 V 50/60 Hz, 7.200 V Less
Sistemas eléctricos principales: cable de trayectoria (proporcionado por el cliente) SHD-3-#1/0 a 8.000 V SHD-3-#1/0 a 8.000 V Less
Sistemas eléctricos principales: transformador, auxiliar 350 kVA, 7.200 V principal 350 kVA, 7.200 V principal Less
Requisitos de energía: demanda promedio de 15 minutos 926 a 1.297 kW 926 a 1.297 kW Less
Requisitos de energía: energía pico 3.706 kW 3.706 kW Less
Requisitos de potencia: voltaje Trifásico, 50/60 Hz, 7.200 V (Otras opciones de voltaje disponibles para adaptarse a los requisitos del cliente.) Trifásico, 50/60 Hz, 7.200 V (Otras opciones de voltaje disponibles para adaptarse a los requisitos del cliente.) Less
Voltaje del sistema (nominal) 50/60 Hz, 7.200 V 50/60 Hz, 7.200 V Less
Cable de trayectoria (suministrado por el cliente) SHD-3-#1/0 a 8.000 V SHD-3-#1/0 a 8.000 V Less
Transformador auxiliar 350 kVA, 7.200 V principal 350 kVA, 7.200 V principal Less

Extremo delantero

Pluma: pluma Acero soldado resistente a impactos Acero soldado resistente a impactos Less
Pluma: diámetros de polea de punto de pluma 96.0 pulg 243.84 cm Less
Pluma: poleas de punto de pluma ranuras dobles, templadas a fuego ranuras dobles, templadas a fuego Less
Pluma: diámetro de la manija 34.0 pulg 86.36 cm Less
Pluma: espesor de la pared (nominal) 3.0 pulg 7.62 cm Less
Avance Se utilizan cuerdas de ataque y retracción recubiertas de plástico para mover longitudinalmente la manija de la draga. Se utilizan cuerdas de ataque y retracción recubiertas de plástico para mover longitudinalmente la manija de la draga. Less
Avance La cuerda de avance consta de un motor, freno, tambor y engranajes. La cuerda de avance consta de un motor, freno, tambor y engranajes. Less
Avance La cuerda de avance con la maquinaria de avance están ubicadas en el centro delantero del bastidor rotatorio. La cuerda de avance con la maquinaria de avance están ubicadas en el centro delantero del bastidor rotatorio. Less
Datos de la cuerda: suspensión de la pluma : construcción hebra de estructura hebra de estructura Less
Datos de la cuerda: suspensión de la pluma : diámetro 3.25 pulg 82.6 mm Less
Datos de la cuerda: suspensión de la pluma : No. 4 4 Less
Datos de la cuerda: suspensión de la pluma - Tipo estabilizado estabilizado Less
Datos de la cuerda: avance: construcción 8 × 37 8 × 37 Less
Datos de la cuerda: avance: diámetro 2.5 pulg 63.5 mm Less
Datos de la cuerda: avance: No. 1 1 Less
Datos de la cuerda: avance: tipo simple o doble simple o doble Less
Datos de la cuerda: tropezón del balde: construcción 7 x 25 7 x 25 Less
Datos de la cuerda: tropezón del balde: diámetro 0.75 pulg 19.1 mm Less
Datos de la cuerda: tropezón del balde: No. 1 1 Less
Datos de la cuerda: tropezón del balde: tipo simple simple Less
Datos de la cuerda: dispositivo de levantamiento: construcción 8 x 37 8 x 37 Less
Datos de la cuerda: dispositivo de levantamiento: diámetro 2.75 pulg 69.8 mm Less
Datos de la cuerda: dispositivo de levantamiento: No. 2 2 Less
Datos de la cuerda: dispositivo de levantamiento: tipo doble doble Less
Datos de la cuerda: retracción: construcción 8 × 37 8 × 37 Less
Datos de la cuerda: retracción: diámetro 2.5 pulg 63.5 mm Less
Datos de la cuerda: retracción: No. 1 1 Less
Datos de la cuerda: retracción: tipo simple o doble simple o doble Less

Dimensiones/alcance de trabajo

Capacidades del balde 30,6 a 61,2 m3 (40 a 80 yd3) 30,6 a 61,2 m3 (40 a 80 yd3) Less
Carga útil del balde 120.0 toneladas cortas 109.0 toneladas Less
Altura máxima de descarga 33.0 pie 10.06 m Less
Radio máximo de descarga 71.0 pie 21.64 m Less
Peso en orden de trabajo 3018670.0 lb 1369246.0 kg Less

Dimensiones: alcances de trabajo óptimo

Altura del espacio libre (plumas de punto de polea) 68.47 pie 20.87 m Less
Radio del espacio libre (plumas de punto de polea) 64.47 pie 19.65 m Less
Espacio libre bajo el bastidor (al suelo) 12.34 pie 3.76 m Less
Espacio libre bajo el punto más bajo en el bastidor del camión o caja de engranajes de propulsión 2.95 pie 0.9 m Less
Altura de descarga 33.0 pie 10.06 m Less
Altura de descarga con límite máximo de avance eléctrico 28.25 pie 8.61 m Less
Altura del bastidor en A 46.0 pie 14.0 m Less
Radio máximo de espacio libre (bastidor rotatorio) 30.64 pie 9.34 m Less
Altura máxima de corte 58.4 pie 17.8 m Less
Radio máximo de corte 82.68 pie 25.2 m Less
Radio máximo de descarga 71.0 pie 21.64 m Less
Nivel de visión del operador 34.81 pie 10.61 m Less
Ancho total 43.0 pie 13.11 m Less
Radio del nivel del piso 57.32 pie 17.47 m Less
