Hydraulikbagger 6015

Angebot anfragen Händler suchen

Wichtige Spezifikationen

Motorleistung – SAE J1995: 824 HP; 615 kW

Schaufel-Nutzlast: 16.1 ton (US); 14.6 t

Einsatzgewicht: 154.3 ton (US); 140 t

6015
Modell wechseln

Übersicht

Mehr Zeit, um mehr zu laden

Der Hydraulikbagger Cat® 6015 der neuen Generation bewegt mehr Material zu geringeren Kosten, sodass Sie Produktionsziele erreichen, Zusagen einhalten, Termine einhalten und Ihre Rentabilität maximieren können. Der Cat 6015 bietet erstklassige Werkzeugtraglastkapazität, erhöhte Haltbarkeit und den stärksten Motor seiner Klasse. Er erzielt damit eine höhere Produktivität und Kraftstoffeffizienz als andere Bagger. Für diese Maschine werden mehr und bessere optionale Extras angeboten, um sie für Ihre Zwecke anzupassen – z. B. Pakete für einen bequemen Einstieg und für kaltes Wetter oder verschiedene Stiel- und Kettenplattenoptionen. Außerdem ist eine große Auswahl an Schaufeln erhältlich, sodass Sie immer mit der optimalen Nutzlast und Maschineneffizienz arbeiten können. Da der 6015 eine hohe Traglast für Werkzeuge hat, können Sie größere Schaufeln einsetzen und mit weniger Zyklen mehr Material bewegen.

Vorteile

Gesteigerte Einsatzzeit

Bewährter Cat C27-Motor mit DEF-freier Nachbehandlung und einem Laufwerk mit längerer Lebensdauer.

Verbesserte Produktivität

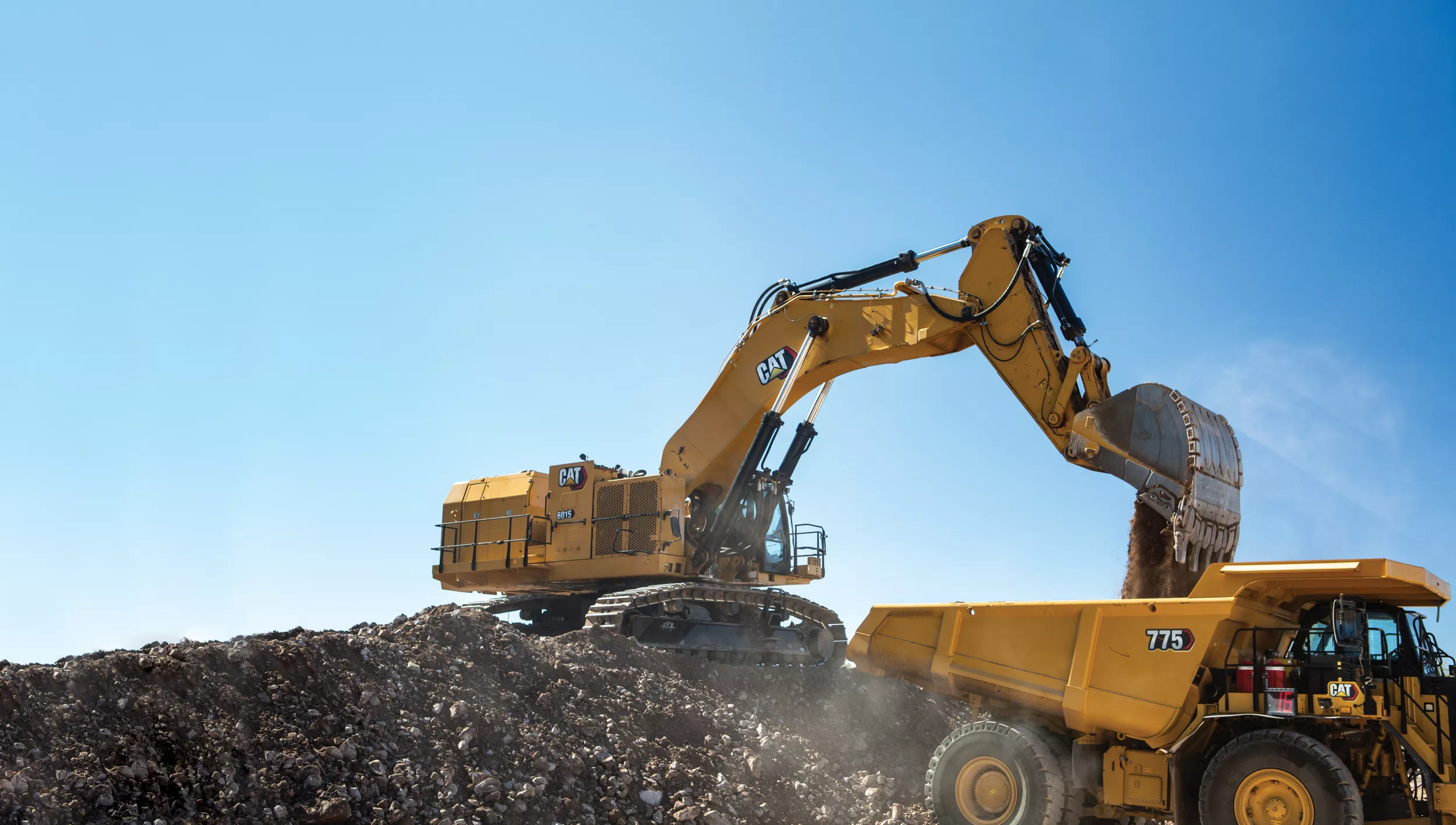

Bewährtes Transportsystem bei 100-Tonnen-LKWs

Mindestens 5,5 % geringerer Kraftstoffverbrauch im Betriebszustand

Mit neuem Vorsteuerpumpensystem

Funktionen auf einen Blick

Sicherheitsglas, die gepanzerte Windschutzscheibe und die Bedienerschutzvorrichtung schützen den Fahrer bei Gefahrenumständen.
Sichererer Ein- und Ausstieg durch breite rutschfeste Laufstege und Treppen.
Fünf Not-Aus-Schalter an verschiedenen Stellen der Maschine.

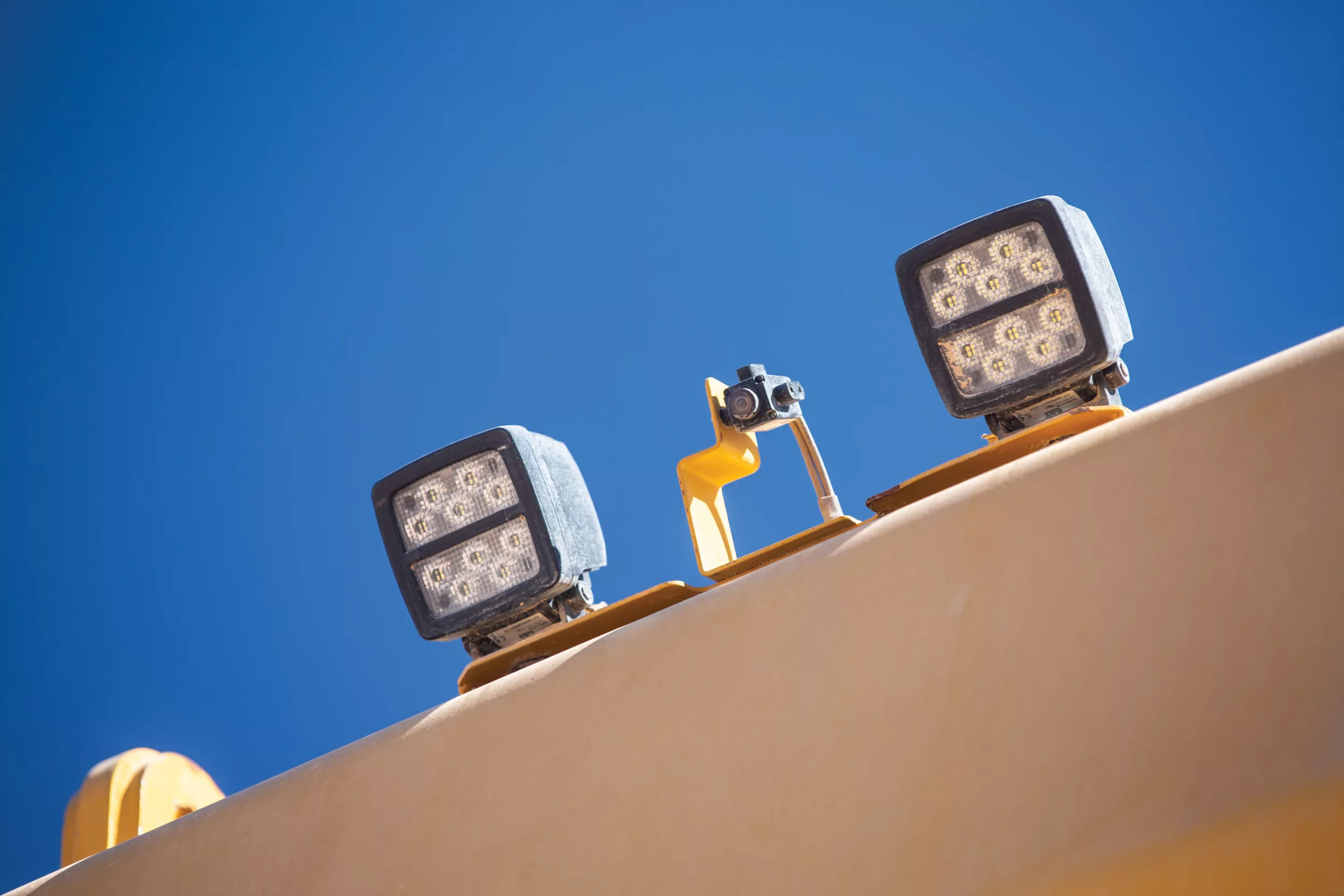

Verbesserte Sicht in der Fahrerkabine und Cat Vision 360 als Option. Bei Vision 360 sind vier Kameras integriert, die dem Fahrer eine Rundumsicht von 360 Grad gewähren und tote Winkel reduzieren.

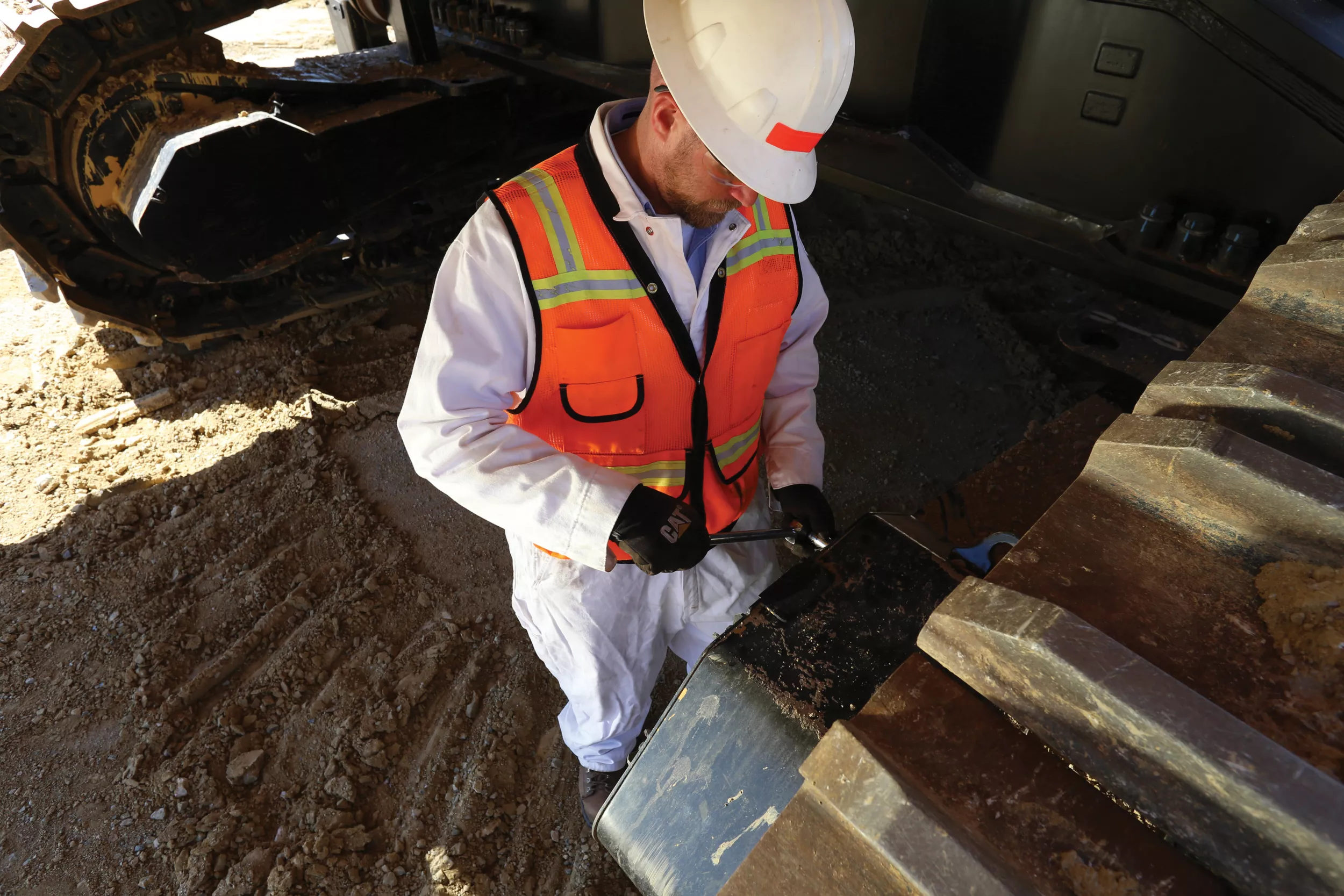

Durch die vom Boden erreichbare Servicestation muss das Servicepersonal nicht mehr so oft auf die Maschine steigen.

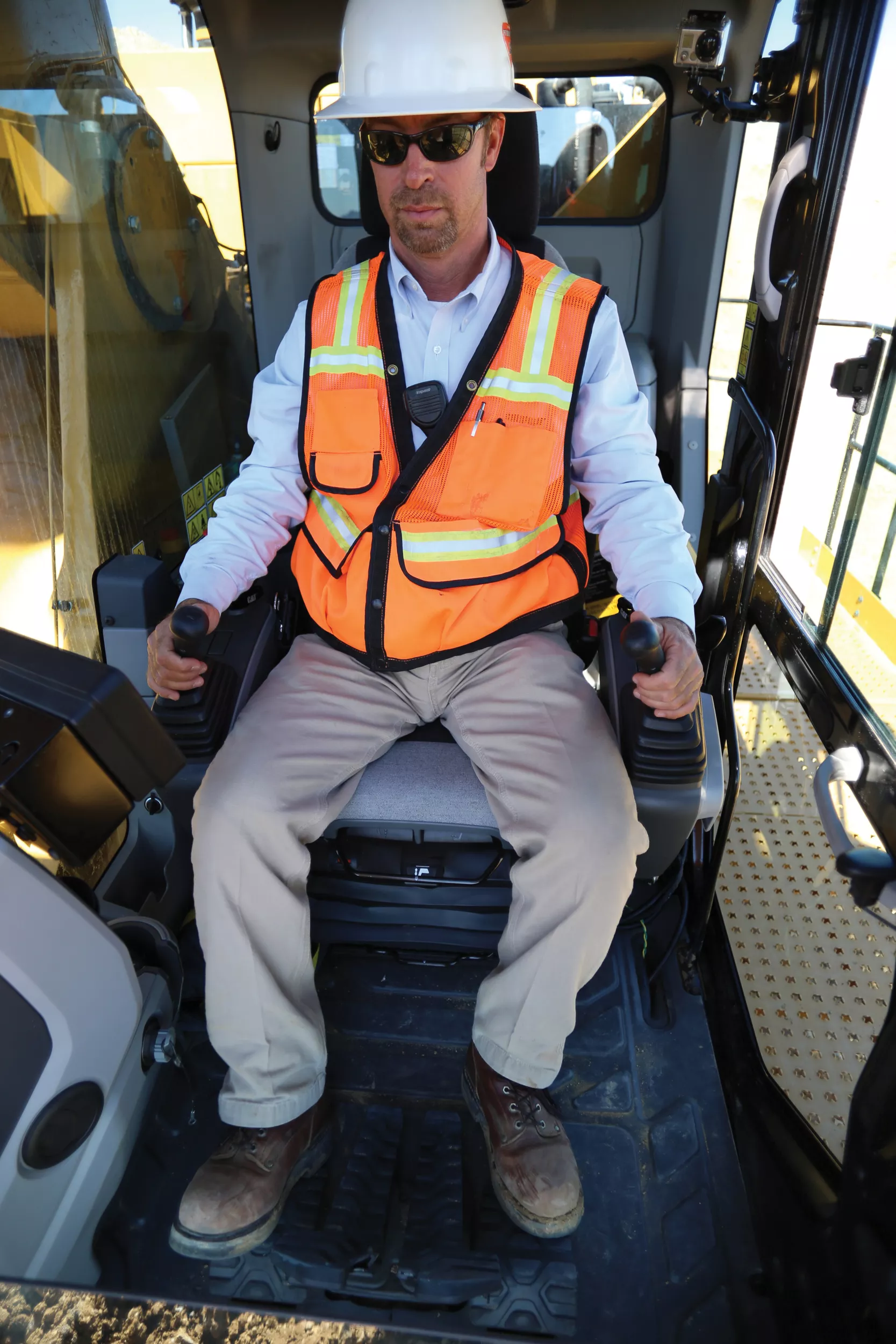

Die Fahrerkabine auf dem Stand der Technik bietet verbesserten Komfort und mehr Kontrolle, damit der Fahrer länger vollen Einsatz zeigen kann.

Der Sitz mit Heizung, pneumatischer Federung und komplett einstellbarer Aufhängung trägt dazu bei, dass der Fahrer über seine gesamte Schicht hinweg konzentriert und produktiv bleibt. Eine verstellbare Lendenwirbelstütze, breite Arm- und Handgelenkstützen und ein breiter Sicherheitsgurt mit Gurtaufroller helfen bei der Bekämpfung von Ermüdung und erhalten die Aufmerksamkeit des Fahrers aufrecht.

Heizung, Klima und Entfroster für die Fahrerkabine sorgen für eine angenehme Umgebungstemperatur und das verbesserte Filtersystem entfernt Staub und andere Partikel. Ein sekundärer interner Filter reinigt die Umluft in der Fahrerkabine.

Die ergonomischen Joysticks und die elektrohydraulische Servosteuerung ermöglicht dem Fahrer ohne Hydraulikleitungen in der Fahrerkabine dynamische, präzise Kontrolle über die Maschine. Die Anordnung der Joystickkonsole kann je nach Präferenz des Fahrers angepasst werden.

Der 7-Zoll-Touchscreenmonitor bietet einen einfachen Zugriff auf kritische Maschineninformationen und Unterstützung bei Servicearbeiten.

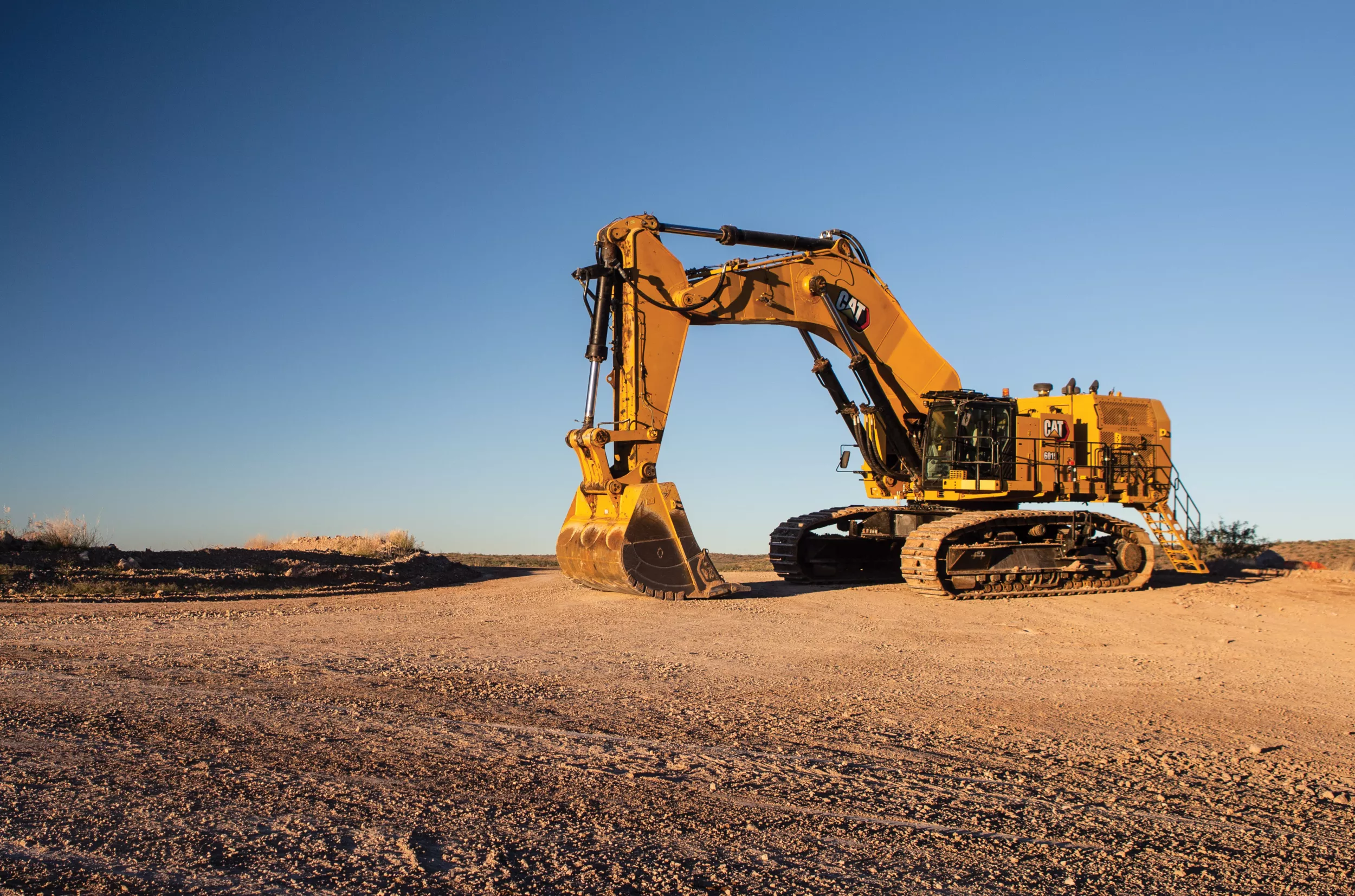

Der zuverlässige, robuste Motor C27 liefert über eine lange Lebensdauer Höchstleistungen für eine Vielzahl von Anwendungen, darunter der Einsatz bei Großbauprojekten, in Steinbrüchen, beim Abbau von Zuschlagstoffen und unter Tage.
Durch den Einsatz von energieeffizienten Schwimmventilen, die zum Absenken des Auslegers die Schwerkraft nutzen, werden kürzere Taktzeiten erzielt. Das ermöglicht schnellere Auslegerbewegungen und erlaubt es dem Fahrer, beim Absenken des Auslegers andere Funktionen auszuführen.
Das Hydrauliksystem mit proportionaler Durchflussverteilung und lastdruckunabhängiger Volumenstromsteuerung variiert den Hydraulikölstrom und ermöglicht dadurch einen reibungslosen, berechenbaren Betrieb und eine höhere Effizienz. Der Einsatz von vier Hydraulikpumpen mit erweiterter Steuerung verringert die Wärmeentwicklung und das Auftreten von Verschleiß.

Die lastverstärkte vorausschauende Steuerung sorgt für eine schnellere und gleichmäßigere Motorregelung, indem sie einen zu untertourigen Betrieb verhindert, was wiederum den Kraftstoffverbrauch senkt.
Motordrehmoment-Belastungssteuerung zur Reduzierung des Hydraulikpumpenförderstroms je nach verfügbarem Drehmoment, gewünschter und tatsächlicher Motordrehzahl sowie geschätzter hydraulischer Last. So steht Leistung für die Funktionen zur Verfügung, die Sie zum schnellen und effizienten Bewegen von Material benötigen.
Die Vorsteuerpumpe der neuen Generation liefert einen variablen, bedarfsgerechten Hydraulikstrom. Die Pumpe verstärkt den Hydraulikstrom, wenn die Steuerhebel betätigt werden, und verringert ihn, wenn sie in die Neutralstellung zurückkehren. Das führt zu mindestens 5,5 % mehr Kraftstoffeffizienz und einer gesteigerten Leistung.
Das geschlossene Schwenksystem bietet schnellere Taktzeiten und eine verbesserte Energieeffizienz bei geringerer Wärmeentwicklung. Die während der Schwenkbewegung aufgenommene kinetische Energie wird beim Abbremsen in das System zurückgeführt, wodurch mehr Leistung zum Antrieb der Haupt- und Zusatzpumpen bereitgestellt wird.
Das separate Ölkühlsystem schützt die Hydraulikkomponenten und verlängert ihre Lebensdauer. Das System ist unabhängig von Rücklauföl und erreicht seine Effizienz durch den Einsatz spezieller Pumpen, die je nach Bedarf Kühlleistung bereitstellen, egal ob der Motor im Leerlauf oder unter Last ist. Durch die thermostatisch geregelte Kühlerlüfterdrehzahl werden weitere Effizienzsteigerungen erzielt.

Die tragenden strukturellen Bauteile sind robust und nach sehr hohen Standards aus hochfestem Stahl und Guss hergestellt. Der Kran wird nach dem Schweißen spannungsfrei geglüht und Schweißnähte an kritischen Stellen profiliert und geschliffen.
Mit der neuen Motorraumverkleidung mit abnehmbarer Oberseite wird die Zugänglichkeit des Motor- und Pumpenraums und die Passung von Motor- und Hydraulikschutzwänden verbessert.

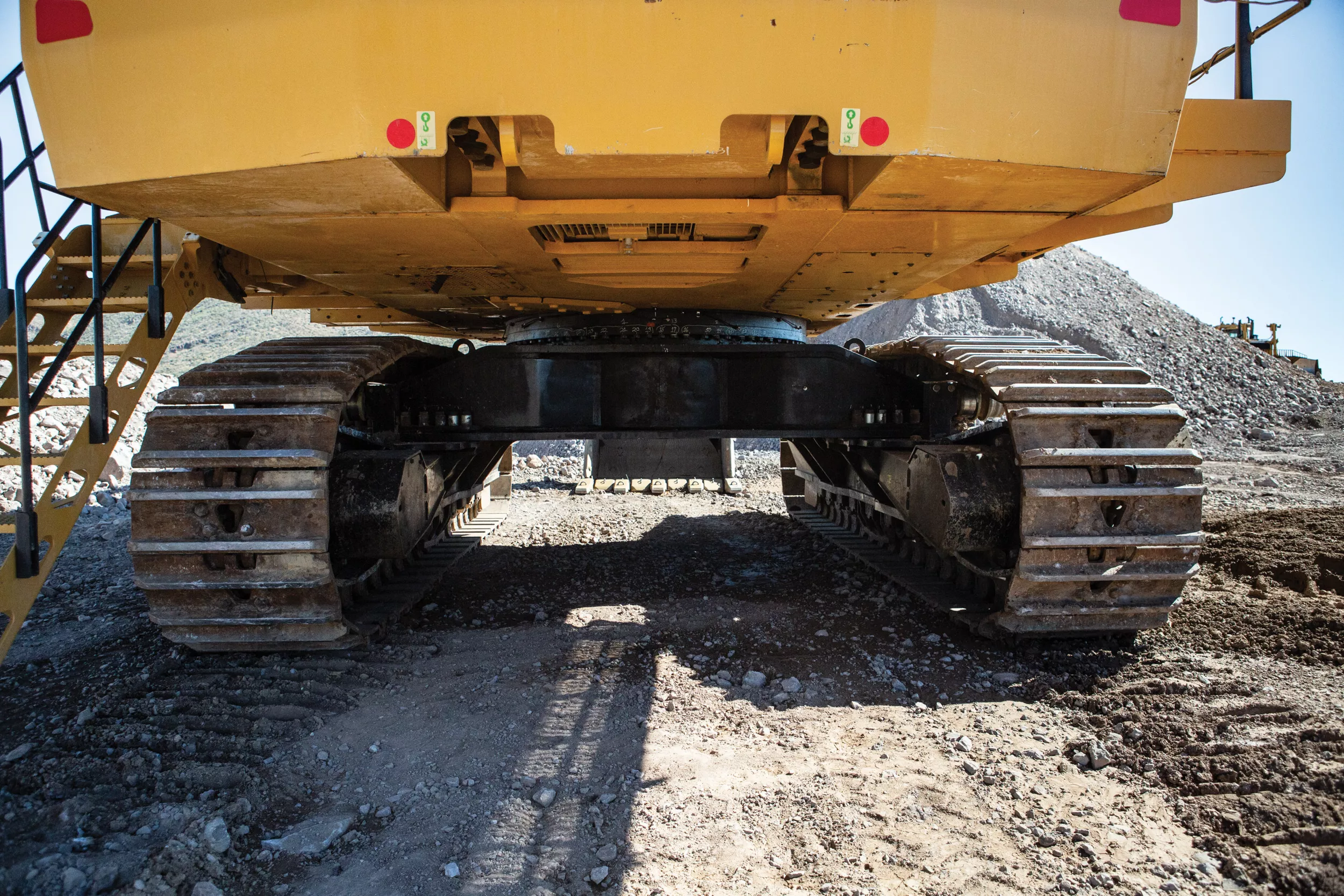

Die HD-Komplettkette ist durch gehärtete Rollenbolzen, eine verbesserte Leitrollenkonstruktion und größere Buchsen für eine hohe Last im Feld geeignet.
Das robuste HD-Laufwerk bietet längere Betriebszeiten, eine gesteigerte Nutzungsdauer und stoßärmeres Fahren bei schwerem Terrain. Durch Fettschmierung, GLT4-Versiegelungstechnik und ölbefüllte Rollenbauteile weist das Laufwerk eine um mindestens 2000 Betriebsstunden längere Lebensdauer auf als trockene Ketten.
Bei der exklusiven Kettenkonstruktion mit Bolzensicherung PPR2 ist die Verbindung zum Bolzen mechanisch verriegelt, um Bolzenwandern und Verbindungsrisse zu verhindern und eine zuverlässige Abdichtung und höchstmögliche Lebensdauer der Kette zu gewährleisten.
Die robusten Cat-Schläuche überstehen mehr als 10.000 Betriebsstunden, ohne größere hydraulische Leckagen zu entwickeln.

Erweiterte Warnstufen für die Hydrauliköltemperatur und Fenster für die Sichtprüfung von Antriebsritzeln und den Zahnkranz des Schwenklagers erleichtern und beschleunigen die routinemäßige Wartung. Dank Cat Electronic Technician, wodurch das Händlerservicepersonal Probleme einfacher diagnostizieren und ihnen vorbeugen kann, ist auch die elektronische Fehlersuche einfacher.
Ein größerer, schwererer Hydrauliktank und ein größerer Fettbehälter sorgen für längere Serviceintervalle.
Die Verstärkung für die Motorraumverkleidung und die Halterung des Hauptsteuerventils verbessert insgesamt die Strapazierfähigkeit.
Verbesserte Schlauchverlegung für einfacheren Zugang und schnelleren Service.
Mit dem neuen Kältemittel 1234yf werden die strengsten Anforderungen für Kältemittel eingehalten.
Servicestation mit einfachem Zugang zu Funktionen wie Kühlmittel, Hydrauliköl, Schwenkgetriebeöl, Schmierfett, Diesel und Motoröl vom Boden aus. Die Servicestation verfügt über einen Not-Aus-Schalter, einen Cat-Batterieladeanschluss und Kontrollleuchten für volle Kraftstofftanks.
Die bewährte und validierte Elektronikarchitektur von Cat und die Teilegleichheit mit anderen Maschinen erleichtern das Vorhalten von Teilen und die Technikerschulung.

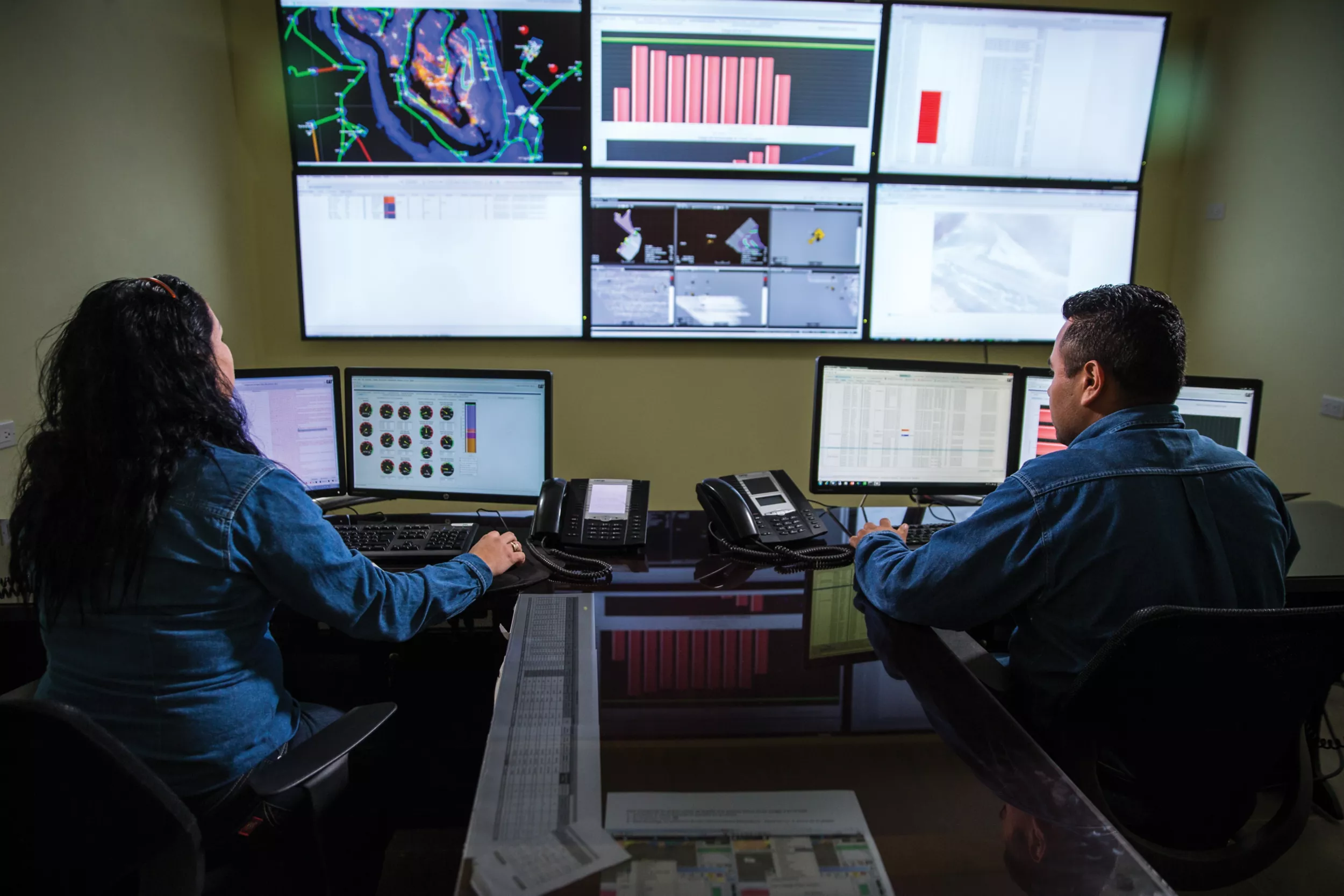

Bessere Vernetzung mit dem verbesserten Product Link™ Elite-System. Es erhöht nicht nur die Verfügbarkeit der vom 6015 bereitgestellten Daten, sondern schafft auch die Möglichkeit, Daten zu erfassen und sie an lokal gehostete oder cloud-basierte Anwendungen wie Cat MineStar™ Solutions Health Office, Health Equipment Insights oder Equipment Care Advisor zu übermitteln.
Verbesserte Diagnosemöglichkeiten und Funktionen zur Fehlersuche mit einem werkseitig installierten Überwachungs- und Diagnosesystem.
Frühestmögliche Erkennung von Störungen mit einem Bord-Steuersystem, das mithilfe von Sensoren in der gesamten Maschine Betriebsdaten überwacht, Fehler aufzeichnet und den Bediener akustisch und visuell benachrichtigt.
Ab Werk auf Cat-MineStar-Lösungen vorbereitet, eine integrierte Palette an Technologien zum Betrieb und Maschinenmanagement, die die Produktivität, Effizienz und Sicherheit Ihrer Betriebsabläufe steigern kann.

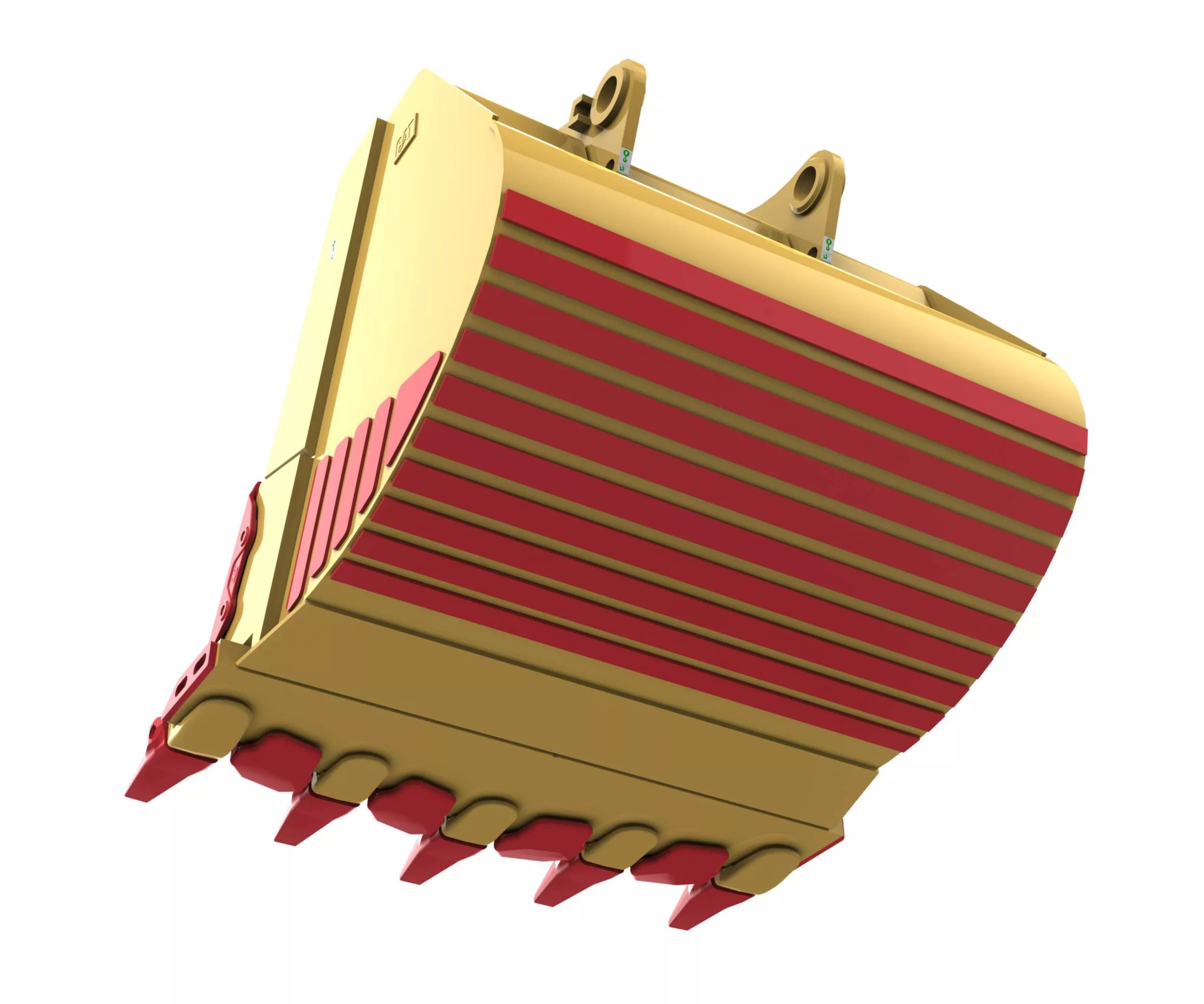

Löffel und Schneidwerkzeuge (GET) sind auf maximale Haltbarkeit und Produktivität ausgelegt und passen sich ideal an Ihre Hydraulikbagger und Anwendungen an.
Sie arbeiten als integraler Teil mit dem Maschinensystem zusammen, damit Sie eine hohe Produktivität und niedrige Kosten pro Tonne erzielen.
Unterschiedliche Größen und Verschleißpakete sorgen für die ideale Lösung, die Ihrem Bagger und seinen Einsatzzwecken rundum gerecht wird.
Gewährleisten eine optimale Nutzlast in Kombination mit Cat-Schneidwerkzeugen (GET) und -Verschleißteilen.
Verschleißpakete zum Schutz Ihrer Investition, einschließlich spezieller Auskleidungsmaterialien sowie Lippenverschleißkappen, Flügelverschleißkappen und Absatzverschleißkappen.

Unter Einhaltung strenger Vorschriften sind die C27-Motoren gemäß den Emissionsanforderungen EPA Tier 4 Final (USA) bzw. Stufe V (EU) zertifiziert. Zudem kommen sie ganz ohne DEF aus – das spart Zeit und Kosten bei der Wartung.
Die lastverstärkte vorausschauende Steuerung hilft bei der Senkung des Kraftstoffverbrauchs, ohne die Leistung herabzusetzen.
Durch das schallgedämpfte Stromaggregat wird der Schallpegel etwa beim Betrieb in Wohngebieten gesenkt.
Weniger Wärme und verbesserte Effizienz durch den geschlossenen Schwenkkreis.
Weniger Abfall und geringere Vorhalte- und Betriebskosten dank einer verbesserten, gemeinsamen Nutzung von Systemen und Komponenten sowie einer Reduzierung von einmaligen Ersatzteilnummern.
Cat Reman-Programm ermöglicht Schonung von Rohstoffen, Einsparung von Energie und Reduzierung von Emissionen durch die Wiederaufarbeitung verschlissener Bauteile in einen neuwertigen Zustand.

Technische Daten Standardausrüstung Sonderausrüstung

Produktspezifikationen für 6015

Allgemeines

Motorleistung – SAE J1995	824 HP 615 kW
Schaufel-Nutzlast	16.1 ton (US) 14.6 t
Einsatzgewicht	154.3 ton (US) 140 t
Anmerkung	Die oben gezeigten technischen Daten gelten für die Tieflöffelausrüstung bei strengen Vorschriften. Konstruktionen, die weniger strengen Vorschriften unterliegen und Bagger ohne Arbeitsausrüstung sind ebenfalls erhältlich. Die oben gezeigten technischen Daten gelten für die Tieflöffelausrüstung bei strengen Vorschriften. Konstruktionen, die weniger strengen Vorschriften unterliegen und Bagger ohne Arbeitsausrüstung sind ebenfalls erhältlich.

Motor – EPA Tier 4 Final (USA)

Motormodell	Cat® C27 Cat® C27
Bruttoleistung – SAE J1995	824 HP 615 kW
Nettoleistung – SAE J1349	812 HP 606 kW

Motor – Cat C27 erfüllt die Emissionsnormen gemäß Tier 4 Final

Anzahl der Zylinder	12 12
Bohrung	5.4 " 137.2 mm
Hub	6 " 152.4 mm
Hubraum	1648 in³ 27 l

Motor – Entsprechend EPA Tier2 (USA)

Motormodell	Cat® C27 Cat® C27
Bruttoleistung – SAE J1995	839 HP 626 kW
Nettoleistung – SAE J1349	829 HP 618 kW

Motor – Cat C27 erfüllt Tier 1 oder Tier 2 entsprechende Emissionsnormen

Anzahl der Zylinder	12 12
Bohrung	5.4 " 137.2 mm
Hub	6 " 152.4 mm
Hubraum	1648 in³ 27 l
Ansaugsystem	Mit Turbolader und luftgekühltem Ladeluftkühler Mit Turbolader und luftgekühltem Ladeluftkühler

Einsatzgewichte – Tieflöffel

Einsatzgewicht

154 ton (US) 140 t

Gewichte

Bodendruck	23.6 psi 16.3 N/cm²
Anmerkung	Das Einsatzgewicht umfasst: Kettenplatten 700 mm (28''), Ausleger 7,6 m (24' 11''), Stiel 3,4 m (11' 2''), Standardfelsschaufel, 100 % Kraftstoffstand und Schmierstoffe Das Einsatzgewicht umfasst: Kettenplatten 700 mm (28''), Ausleger 7,6 m (24' 11''), Stiel 3,4 m (11' 2''), Standardfelsschaufel, 100 % Kraftstoffstand und Schmierstoffe
Einsatzgewicht	308,000 lb 140,000 kg

Kette

Standard	28 " 700 mm
Breit	35 " 900 mm
Extrabreit	39 " 1000 mm
Anzahl Bodenplatten – je Seite	46 46
Anzahl der Laufrollen – je Seite	9 9
Anzahl der Tragrollen – je Seite	3 3
Kettenplatten	Zweisteg-HD Zweisteg-HD

Antrieb

Fahrgeschwindigkeit – 2 Stufen – 1. Stufe – Maximum	1.6 mile/h 2.6 km/h
Fahrgeschwindigkeit – 2 Stufen – 2. Stufe – Maximum	2.3 mile/h 3.7 km/h
Max. Zugkraft – Vorwärts	192886 lbf 858 kN
Max. Zugkraft – Rückwärts	220987 lbf 983 kN
Steigfähigkeit – Fahrantriebe	Ca. 42 % Ca. 42 %
Hydraulische Kettenspannung	Mit Druckspeicher Mit Druckspeicher
Maximale Zugkraft	179,847 lbf 800 kN

Füllmengen

Kraftstofftank	449 Gall. (US) 1700 l
Kühlsystem	44 Gall. (US) 165 l
Motoröl	23 Gall. (US) 87 l
Schwenkantrieb	2.4 Gall. (US) 9 l
Hydrauliksystem – einschließlich Tank	463 Gall. (US) 1752 l
Hydrauliktank	253 Gall. (US) 956 l
Fettbehälter	57 Gall. (US) 215 l

Elektrische Anlage

Systemspannung	24 V 24 V
Batterien	4 x 200 Ah (je 12 V) 4 x 200 Ah (je 12 V)
Nennleistung des Drehstromgenerators	150 A (24 V) insgesamt 150 A (24 V) insgesamt
Komponenten (1)	Not-Aus-Schalter: einer in der Fahrerkabine, drei im Motormodul, ein vom Boden zugängliches Zugseil Not-Aus-Schalter: einer in der Fahrerkabine, drei im Motormodul, ein vom Boden zugängliches Zugseil
Komponenten (2)	Vier wartungsfreie Batterien Vier wartungsfreie Batterien
Komponenten (3)	Verriegelbarer Batteriehauptschalter Verriegelbarer Batteriehauptschalter
Komponenten (5)	14 LED-Arbeitsscheinwerfer mit hoher Helligkeit 14 LED-Arbeitsscheinwerfer mit hoher Helligkeit
Komponenten (4)	5 LED-Serviceleuchten 5 LED-Serviceleuchten
Komponenten (6)	2 elektrische Warnhörner 2 elektrische Warnhörner
Komponenten (7)	Zwei (2) Leuchten für das Heck Zwei (2) Leuchten für das Heck
Komponenten (9)	Eine (1) Rundumleuchte auf dem Fahrerkabinendach Eine (1) Rundumleuchte auf dem Fahrerkabinendach
Komponenten (8)	Eine (1) Leuchte für das Maschinendeck/Service Eine (1) Leuchte für das Maschinendeck/Service

Hydrauliksystem

Hauptpumpen	3 x variable Taumelscheibenpumpen 3 x variable Taumelscheibenpumpen
Hauptpumpen – Maximaler Gesamtölvolumenstrom	407 gpm 1544 l/min
Hauptpumpen – Höchstdruck– Anbaugerät	4641 psi 320 bar
Vorsteuerpumpe – Maximaler Durchfluss, Vorsteuerung	40.4 gpm 153 l/min
Vorsteuerpumpe	1 x Zahnradpumpe 1 x Zahnradpumpe
Vorsteuerpumpe – Höchstdruck, Vorsteuerung	1378 psi 95 bar
Hauptpumpen – Höchstdruck – Fahren	4641 psi 320 bar
Motorlüfterpumpe – Maximaler Durchfluss, Motorlüfter	53.1 gpm 201 l/min
Motorlüfterpumpe – Höchstdruck, Motorlüfter	3191 psi 220 bar
Schwenkpumpe	1 x variable Taumelscheibenpumpe 1 x variable Taumelscheibenpumpe
Motorlüfterpumpe	1 x variable Taumelscheibenpumpe 1 x variable Taumelscheibenpumpe
Schwenkpumpe – Maximaler Durchfluss – Schwenkwerk	127 gpm 479 l/min
Hydraulische Lüfterpumpe – Höchstdruck, hydraulischer Lüfter	1958 psi 135 bar
Hydraulische Lüfterpumpe – Maximaler Durchfluss, hydraulischer Lüfter	22.7 gpm 86 l/min
Hydraulische Lüfterpumpe	1 x variable Taumelscheibenpumpe 1 x variable Taumelscheibenpumpe
Schwenkpumpe – Höchstdruck – Schwenken	5294 psi 365 bar
Hydraulikölkühler – Maximaler Durchfluss	284 gpm 1075 l/min
Hydraulikölkühler – Lüfterdurchmesser	46 " 1168 mm
Filter (1)	Hauptstrom-Hochdruckfilter (200 μm) für Hauptpumpen Hauptstrom-Hochdruckfilter (200 μm) für Hauptpumpen
Filter (2)	Hauptstromfilter (20 μm), Rückleitung Hauptstromfilter (20 μm), Rückleitung
Filter (3)	Druckfilter (16 μm), Servokreis Druckfilter (16 μm), Servokreis
Filter (4)	Hauptstromfilter (6 μm), Kühlungsrückleitung Hauptstromfilter (6 μm), Kühlungsrückleitung
Filter (5)	Schwenkladefilter (15 μm) Schwenkladefilter (15 μm)
Filter (6)	Pumpengehäuse-Rücklaufsiebe (125 μm) Pumpengehäuse-Rücklaufsiebe (125 μm)

Schwenksystem

Schwenkantrieb	Zwei (2) kompakte Planetengetriebe mit Axialkolbenmotoren Zwei (2) kompakte Planetengetriebe mit Axialkolbenmotoren
Feststellbremse	Ölbadlamellenbremse, federbelastet/hydraulisch gelöst Ölbadlamellenbremse, federbelastet/hydraulisch gelöst
Max. Schwenkgeschwindigkeit	4.9 r/min 4.9 r/min
Drehkranz	Dreireihiges Rollenlager mit gekapselter Innenschmierung Dreireihiges Rollenlager mit gekapselter Innenschmierung
Merkmale (1)	Geschlossener Kreis mit Drehmomentsteuerung Geschlossener Kreis mit Drehmomentsteuerung
Merkmale (2)	Hydraulisches Abbremsen der Schwenkbewegung, wenn die Steuerung in die neutrale Position zurückgebracht wird, oder durch Gegensteuerung für stärkeres Abbremsen Hydraulisches Abbremsen der Schwenkbewegung, wenn die Steuerung in die neutrale Position zurückgebracht wird, oder durch Gegensteuerung für stärkeres Abbremsen
Merkmale (3)	Alle Leitungskanäle und die Innenverzahnung des Drehkranzes werden von einem automatischen Schmiersystem versorgt Alle Leitungskanäle und die Innenverzahnung des Drehkranzes werden von einem automatischen Schmiersystem versorgt

Motor

Emissionen

EPA Tier 4 Final (USA) und Stufe V (EU); Nonroad Stufe III (China), entsprechend EPA Tier 2 (USA); entsprechend EPA Tier 1 (USA) EPA Tier 4 Final (USA) und Stufe V (EU); Nonroad Stufe III (China), entsprechend EPA Tier 2 (USA); entsprechend EPA Tier 1 (USA)

Zentraler Wartungsbereich

Merkmal	Dieselkraftstoff- und Schmiermittelversorgung auf Bodenhöhe zugänglich Dieselkraftstoff- und Schmiermittelversorgung auf Bodenhöhe zugänglich
Ausgestattet mit (1)	Ein Not-Aus-Zugseil Ein Not-Aus-Zugseil
Ausgestattet mit (2)	Schnellverschlusskupplungen für: Dieselkraftstoff und Schmierfett Schnellverschlusskupplungen für: Dieselkraftstoff und Schmierfett

Laufwerk

Fahrgeschwindigkeit – 2 Stufen – 1. Stufe – Maximum	1.6 mile/h 2.6 km/h
Fahrgeschwindigkeit – 2 Stufen – 2. Stufe – Maximum	2.3 mile/h 3.7 km/h
Maximale Zugkraft	197,157 lbf 877 kN
Max. Zugkraft – Rückwärts	220987 lbf 983 kN
Steigfähigkeit – Fahrantriebe	38°/78 % (SAE J1309) 38°/78 % (SAE J1309)
Anzahl Bodenplatten – je Seite	46 46
Hydraulische Kettenspannung	Mit Druckspeicher Mit Druckspeicher
Anzahl der Laufrollen – je Seite	9 9
Anzahl der Tragrollen – je Seite	3 3
Komponenten (1)	HD mit Zweistegkettenplatten HD mit Zweistegkettenplatten
Komponenten (2)	Laufkettenglieder verbunden durch gehärtete Stifte und Buchsen Laufkettenglieder verbunden durch gehärtete Stifte und Buchsen
Komponenten (3)	Laufwerkskette mit Bolzensicherung (PPR2), abgedichtete und geschmierte Kettenkonstruktion Laufwerkskette mit Bolzensicherung (PPR2), abgedichtete und geschmierte Kettenkonstruktion
Komponenten (4)	Gehärtete Laufflächen von Kettenrädern, Leiträdern, Walzen und Laufkettengliedern Gehärtete Laufflächen von Kettenrädern, Leiträdern, Walzen und Laufkettengliedern
Komponenten (5)	Vollständig hydraulisches selbstnachstellendes Kettenspannsystem mit Druckspeicher Vollständig hydraulisches selbstnachstellendes Kettenspannsystem mit Druckspeicher
Komponenten (6)	Automatisches Ventil der hydraulischen Wirbelbremse Automatisches Ventil der hydraulischen Wirbelbremse
Komponenten (7)	Akustischer Fahralarm (vorwärts und rückwärts) Akustischer Fahralarm (vorwärts und rückwärts)

Fahrerkabine

Komponenten (1)	Drückbelüftetes Fahrerhaus mit Filterung Drückbelüftetes Fahrerhaus mit Filterung
Komponenten (2)	Beheizbarer Fahrerkabinenspiegel Beheizbarer Fahrerkabinenspiegel
Komponenten (3)	Schiebefenster (Fahrerkabinentür) Schiebefenster (Fahrerkabinentür)
Komponenten (4)	Notausstiegshammer (bricht durch Glas) Notausstiegshammer (bricht durch Glas)
Komponenten (5)	Untere Windschutzscheibe herausnehmbar, Halterung zur Aufbewahrung in der Fahrerkabine Untere Windschutzscheibe herausnehmbar, Halterung zur Aufbewahrung in der Fahrerkabine
Komponenten (6)	Alternatives Joystick-Schaltschema mit ISO/JIS, BHL, MHI, KOBE, oder SCM Alternatives Joystick-Schaltschema mit ISO/JIS, BHL, MHI, KOBE, oder SCM
Komponenten (7)	Getränkehalter Getränkehalter
Komponenten (8)	Dokumentenfach Dokumentenfach
Komponenten (9)	AM/FM-Radio AM/FM-Radio
Komponenten (10)	FM-AM-Radio mit MP3-Aux-Anschluss FM-AM-Radio mit MP3-Aux-Anschluss
Komponenten (11)	Zwei Stereo-Lautsprecher Zwei Stereo-Lautsprecher
Komponenten (12)	Aufbewahrungsregal geeignet für Brotdose oder Werkzeugkasten Aufbewahrungsregal geeignet für Brotdose oder Werkzeugkasten
Komponenten (13)	Farb-LCD-Anzeige mit Serviceparametern, Ereignis- und Diagnosemeldungen, vorbeugender Wartung, Gesamtstrecke, Gesamtwerte über Lebensdauer. Anzeigen für Motordrehzahl, Motoröldruck und Hydrauliköltemperatur Farb-LCD-Anzeige mit Serviceparametern, Ereignis- und Diagnosemeldungen, vorbeugender Wartung, Gesamtstrecke, Gesamtwerte über Lebensdauer. Anzeigen für Motordrehzahl, Motoröldruck und Hydrauliköltemperatur
Komponenten (14)	Kopfstützen und Armlehnen Kopfstützen und Armlehnen
Komponenten (15)	Unabhängig voneinander einstellbare Sitzkonsolen mit integrierten Joysticks Unabhängig voneinander einstellbare Sitzkonsolen mit integrierten Joysticks
Komponenten (16)	Sperrhebel für alle Funktionen Sperrhebel für alle Funktionen
Komponenten (17)	Fahrsteuerpedale mit abnehmbaren Handhebeln Fahrsteuerpedale mit abnehmbaren Handhebeln
Komponenten (18)	Zwei Steckdosen, 10 A (gesamt) Zwei Steckdosen, 10 A (gesamt)
Komponenten (19)	Fenster vorne oben aus Verbundglas und weitere Fenster aus gehärtetem Glas Fenster vorne oben aus Verbundglas und weitere Fenster aus gehärtetem Glas

Automatisches Schmiersystem

Kapazität – Fettfass	18 Gall. (US) 68 l
Typ (1)	Zentrales Schmierbanksystem Zentrales Schmierbanksystem
Typ (2)	Fett wird automatisch auf alle Drehpunkte des Anbaugeräts, das Schwenklager und die Löffelumlenkung aufgetragen Fett wird automatisch auf alle Drehpunkte des Anbaugeräts, das Schwenklager und die Löffelumlenkung aufgetragen
Typ (3)	Standard-Schmiertrommel an der Maschine für Schaufelgestänge Standard-Schmiertrommel an der Maschine für Schaufelgestänge
Typ (4)	Vom Boden aus zugängliche Fettnachfüllstelle Vom Boden aus zugängliche Fettnachfüllstelle

Anbaugeräte

Typ (1)	Kran verwindungssteif mit geschweißter Kastenkonstruktion Kran verwindungssteif mit geschweißter Kastenkonstruktion
Typ (2)	Hochzugfester Stahl mit massiven Stahlgussteilen in den Drehpunktbereichen Hochzugfester Stahl mit massiven Stahlgussteilen in den Drehpunktbereichen
Typ (3)	Kran wird nach dem Schweißen spannungsfrei geglüht Kran wird nach dem Schweißen spannungsfrei geglüht
Typ (4)	Schwimmventil zum Absenken des Auslegers Schwimmventil zum Absenken des Auslegers
Schaufeln ausgestattet mit	– Spezielles Auskleidungsmaterial, das die Hauptverschleißbereiche innerhalb und außerhalb der Schaufel abdeckt – Schneideverschleißkappen – Flügelverschleißkappen – Absatzverschleißkappen – Spezielles Auskleidungsmaterial, das die Hauptverschleißbereiche innerhalb und außerhalb der Schaufel abdeckt – Schneideverschleißkappen – Flügelverschleißkappen – Absatzverschleißkappen

Heckbaggeranbaugerät (BH) – Arbeitsbereich

Maximale Grabtiefe	26.3 ' 8 m
Maximale Grabreichweite	45.6 ' 13.9 m
Maximale Abtragshöhe	41.9 ' 12.8 m
Maximale Ausschütthöhe	27.9 ' 8.5 m

Heckbaggeranbaugerät (BH) – Grabkräfte

Losbrechkraft – SAE	112600 lbf 501 kN
Losbrechkraft – ISO	120,947 lbf 538 kN
Reißkraft – ISO	104,761 lbf 466 kN
Reißkraft – SAE	98800 lbf 439 kN

Heckbaggeranbaugerät (BH) – Tieflöffel

Kapazität 1:1	10.6 yd³ 8.1 m³
Gesamtbreite	8.8 ' 2682 mm
Anzahl der Zähne	5 5
Zahnsystem	Cat C70 oder M75 Cat C70 oder M75
Gewicht – inklusive Standardverschleißpaket	18521 lb 8401 kg
Maximales Schüttgewicht – Lose	3030 lb/yd³ 1.8 t/m³

6015 Standardausrüstung

Cat-Antriebsstrang

Cat C27-Motor

Nachbehandlungssystem (nur bei Tier 4 Final): Diesel-Oxidationskatalysator (DOC), NOx-Reduktionssystem (NRS), Lösung ohne Dieselabgasreinigungsflüssigkeit (DEF)

Luftgekühlter Ladeluftkühler (ATAAC)

Turbolader

Hydraulisch angetriebener Kühlerlüfter

Elektronisch gesteuerte Lüfterdrehzahl

Motormanagement (Mikroverfahren)

HD-Luftfilter

Zweistufiges Filtersystem mit Wasserabscheider

Starthilfe – automatisch, Äther

Abgassystemhitzeschilde

Zwei 24-V-Starter

Motorleerlaufabschaltautomatik

Automatische Kraftstoffanlagenentlüftung

Hydraulik

Leistungsmanagementsystem mit integrierten Bedienelementen: bedarfsgesteuertes Durchflussmanagement der Pumpen für Arbeitshydraulik und Fahren (3) sowie Schwenken (1), lastverstärkte vorausschauende Steuerung (LEAC) zur Verhinderung von untertourigem Motorbetrieb, proportionale Durchflussverteilungstechnik (PPPC) zur Priorisierung von Pumpenförderstrom und Druck für einzelne Funktionen (Ausleger, Stiel, Schaufel) bei gleichzeitigem Betrieb

Druckabschneidungsfunktion für die Hauptpumpen

Cat-Hydraulikschlauchleitungen

Kühlung des Pumpenspezialgetriebeöls GO

Geschlossener Schwenkkreis

Schalter für Feststellbremssperre

Lasthalteschwenksteuerung

Druckmessanschlüsse

Hauptstrom-Hochdruckfilter (200 μm), Hauptpumpen

Hauptstromfilter (20 μm), Rückleitung

Hauptstromfilter (6 μm), Kühlungsrückleitung

Druckfilter (6 μm), Servokreis

Schwenkladefilter (15 μm)

Pumpengehäuse-Rücklaufsiebe (125 μm)

Schwimmventile und Energieverwertungskreis für den Ausleger

Elektrische Anlage

Vier wartungsfreie Batterien

Verriegelbarer Batteriehauptschalter

14 LED-Arbeitsscheinwerfer mit hoher Helligkeit

5 LED-Serviceleuchten

Zwei elektrische Warnhörner

Laufwerk

Laufwerkskette mit Bolzensicherung (PPR2), abgedichtete und geschmierte Kettenkonstruktion

HD-Ketten mit gegossenen zweistegigen Kettenplatten

HD-Rollen mit Starrachse

HD-Leiträder mit Starrachse

HD-Laufwerkschutz: Fahrmotorschutz, Antriebswellengehäuseschutz, Schwenklagerschmierleitungsschutz

Automatisches Ventil der hydraulischen Wirbelbremse

Akustischer Fahralarm (vorwärts und rückwärts)

Fahrmotorabdeckung mit Wartungsklappen

Gehärtete Laufflächen von Kettenrädern, Leiträdern, Walzen und Laufkettengliedern

Vollständig hydraulisches selbstnachstellendes Kettenspannsystem mit Druckspeicher

Automatisches Schmiersystem

Schmierfettbehälter mit einer Kapazität von 215 l (57 Gall.)

Fett wird automatisch auf alle Drehpunkte des Anbaugeräts, das Schwenklager und die Löffelumlenkung aufgetragen

Arbeitsumgebung

Einfaches Heizungs- und Klimasteuerungssystem

Drückbelüftetes Fahrerhaus mit Filterung

Fahrsteuerpedale mit abnehmbaren Handhebeln

Pneumatisch gedämpfter und mehrfach verstellbarer Komfortsitz mit Sitzheizung, Lendenwirbelstütze, Zweipunktgurt sowie Kopfstütze und Armlehnen

Schiebefenster (Fahrerkabinentür)

Untere Windschutzscheibe herausnehmbar, Aufbewahrung in der Fahrerkabine

Unabhängig voneinander einstellbare Sitzkonsolen mit integrierten Joysticks

Sperrhebel für alle Funktionen

Zwei Steckdosen, 10 A (gesamt)

Elektronische hydraulische Servosteuerung

Alternative Joystick-Schaltschemata (ISO/JIS, BHL, MHI, KOBE oder SCM)

FM-AM-Radio mit MP3-Aux-Anschluss

Seitliches Schiebefenster

Wisch-Wasch-Anlage für die obere und untere Windschutzscheibe

Sonnenrollo für die Windschutzscheibe

Farb-LCD-Touchscreenanzeige 178 mm (7") mit Serviceparametern für Motor, Hydraulik und Schmierung, Ereignis- und Diagnosemeldungen, Anzeigen für Motordrehzahl, Motoröldruck, Hydrauliköltemperatur, vorbeugende Wartung, Gesamtstrecke, Gesamtwerte über Lebensdauer

Feste Zugangsleiter

Beheizbarer Fahrerkabinenspiegel

Dokumentenablage

Heckbaggeranbaugerät

Ausleger 7,6 m (24' 11")

Nach dem Schweißen spannungsfrei geglühter Kran

Schaufelverschleißpaket

Cat-Technologie

Cat Product Link™ Elite (mobilfunkgestützt)

Vorbereitung für Cat-MineStar™-Lösungen

Service und Wartung

Motorölwechselintervall: 500 Betriebsstunden

Hydraulikölwechselintervall: 5000 Betriebsstunden

Probenzapfventile für planmäßige Öluntersuchung (S·O·SSM)

Vorsteuerdrucküberwachung über Electronic Technician (ET)

Der zentrale Servicebereich für Dieselkraftstoff und Schmierfett ist vom Boden aus erreichbar

Cat-Batterieladeanschluss

Kontrollleuchte für Schmierfett

Standardschmierstoff

Fremdstartanschluss

Sicherheit

Not-Aus-Schalter: einer in der Fahrerkabine, drei im Motormodul, ein vom Boden zugängliches Zugseil

Bedienerschutzvorrichtung (Dachschutz)

Fenster vorne oben aus Verbundglas und weitere Fenster aus gehärtetem Glas

Notausstiegshammer (bricht durch Glas)

Verschiedenes

ISO- oder ANSI-Aufkleber

6015 Sonderausrüstung

Cat-Antriebsstrang

Aluminiumkühlpaket

Mesabi-Kühlpaket

Laufwerk

700 mm (2' 4") breite Kettenplatten

900 mm (3' 0") breite Kettenplatten

1000 mm (3' 3") breite Kettenplatten

Bodenplatte zum zusätzlichen Schutz des Laufwerks

Kettenführungsplatten – gesamt

Kettenführungsplatten – Mitte

HD-Laufwerkschutz: Antriebsgehäuseschutzplatte

Arbeitsumgebung

45°-Zugangsleiter mit Antrieb

Kameraüberwachungssystem VISION 360 (vier Kameras und zusätzliches Farbdisplay)

Heckbaggeranbaugerät

Stiel 3,4 m (11' 2")

Stiel 4,1 m (13' 5")

Basismaschine ohne Front (kein Ausleger, kein Stiel, keine Umlenkung)

Cat-Technologie

Cat Product Link Elite (Satellit)

Cat Product Link Elite (kein Radio)

Kältebetrieb

Kältepaket (120 V): Motorkühlwasservorwärmer (benötigt externe Energiequelle, 60 Hz)

Kältepaket (240 V): Motorkühlwasservorwärmer (benötigt externe Energiequelle, 50 Hz)

Service und Wartung

Hydraulikflüssigkeit Cat Bio HYDO™ Advanced

Schmierstoff für hohe Temperaturen

Schmierstoff für niedrige Temperaturen

Sicherheit

Bedienerschutzvorrichtung (Frontschutz)

Schaufeln

Weitere Schaufeln je nach Anwendung bei Ihrem Cat-Händler erhältlich

Produktspezifikationen für 6015

Herunterladen Drucken

Allgemeines

Motorleistung – SAE J1995	824 HP 615 kW
Schaufel-Nutzlast	16.1 ton (US) 14.6 t
Einsatzgewicht	154.3 ton (US) 140 t
Anmerkung	Die oben gezeigten technischen Daten gelten für die Tieflöffelausrüstung bei strengen Vorschriften. Konstruktionen, die weniger strengen Vorschriften unterliegen und Bagger ohne Arbeitsausrüstung sind ebenfalls erhältlich. Die oben gezeigten technischen Daten gelten für die Tieflöffelausrüstung bei strengen Vorschriften. Konstruktionen, die weniger strengen Vorschriften unterliegen und Bagger ohne Arbeitsausrüstung sind ebenfalls erhältlich.

Motor – EPA Tier 4 Final (USA)

Motormodell	Cat® C27 Cat® C27
Bruttoleistung – SAE J1995	824 HP 615 kW
Nettoleistung – SAE J1349	812 HP 606 kW

Motor – Cat C27 erfüllt die Emissionsnormen gemäß Tier 4 Final

Anzahl der Zylinder	12 12
Bohrung	5.4 " 137.2 mm
Hub	6 " 152.4 mm
Hubraum	1648 in³ 27 l

Motor – Entsprechend EPA Tier2 (USA)

Motormodell	Cat® C27 Cat® C27
Bruttoleistung – SAE J1995	839 HP 626 kW
Nettoleistung – SAE J1349	829 HP 618 kW

Motor – Cat C27 erfüllt Tier 1 oder Tier 2 entsprechende Emissionsnormen

Anzahl der Zylinder	12 12
Bohrung	5.4 " 137.2 mm
Hub	6 " 152.4 mm
Hubraum	1648 in³ 27 l
Ansaugsystem	Mit Turbolader und luftgekühltem Ladeluftkühler Mit Turbolader und luftgekühltem Ladeluftkühler

Einsatzgewichte – Tieflöffel

Einsatzgewicht

154 ton (US) 140 t

Gewichte

Bodendruck	23.6 psi 16.3 N/cm²
Anmerkung	Das Einsatzgewicht umfasst: Kettenplatten 700 mm (28''), Ausleger 7,6 m (24' 11''), Stiel 3,4 m (11' 2''), Standardfelsschaufel, 100 % Kraftstoffstand und Schmierstoffe Das Einsatzgewicht umfasst: Kettenplatten 700 mm (28''), Ausleger 7,6 m (24' 11''), Stiel 3,4 m (11' 2''), Standardfelsschaufel, 100 % Kraftstoffstand und Schmierstoffe
Einsatzgewicht	308,000 lb 140,000 kg

Kette

Standard	28 " 700 mm
Breit	35 " 900 mm
Extrabreit	39 " 1000 mm
Anzahl Bodenplatten – je Seite	46 46
Anzahl der Laufrollen – je Seite	9 9
Anzahl der Tragrollen – je Seite	3 3
Kettenplatten	Zweisteg-HD Zweisteg-HD

Antrieb

Fahrgeschwindigkeit – 2 Stufen – 1. Stufe – Maximum	1.6 mile/h 2.6 km/h
Fahrgeschwindigkeit – 2 Stufen – 2. Stufe – Maximum	2.3 mile/h 3.7 km/h
Max. Zugkraft – Vorwärts	192886 lbf 858 kN
Max. Zugkraft – Rückwärts	220987 lbf 983 kN
Steigfähigkeit – Fahrantriebe	Ca. 42 % Ca. 42 %
Hydraulische Kettenspannung	Mit Druckspeicher Mit Druckspeicher
Maximale Zugkraft	179,847 lbf 800 kN

Füllmengen

Kraftstofftank	449 Gall. (US) 1700 l
Kühlsystem	44 Gall. (US) 165 l
Motoröl	23 Gall. (US) 87 l
Schwenkantrieb	2.4 Gall. (US) 9 l
Hydrauliksystem – einschließlich Tank	463 Gall. (US) 1752 l
Hydrauliktank	253 Gall. (US) 956 l
Fettbehälter	57 Gall. (US) 215 l

Elektrische Anlage

Systemspannung	24 V 24 V
Batterien	4 x 200 Ah (je 12 V) 4 x 200 Ah (je 12 V)
Nennleistung des Drehstromgenerators	150 A (24 V) insgesamt 150 A (24 V) insgesamt
Komponenten (1)	Not-Aus-Schalter: einer in der Fahrerkabine, drei im Motormodul, ein vom Boden zugängliches Zugseil Not-Aus-Schalter: einer in der Fahrerkabine, drei im Motormodul, ein vom Boden zugängliches Zugseil
Komponenten (2)	Vier wartungsfreie Batterien Vier wartungsfreie Batterien
Komponenten (3)	Verriegelbarer Batteriehauptschalter Verriegelbarer Batteriehauptschalter
Komponenten (5)	14 LED-Arbeitsscheinwerfer mit hoher Helligkeit 14 LED-Arbeitsscheinwerfer mit hoher Helligkeit
Komponenten (4)	5 LED-Serviceleuchten 5 LED-Serviceleuchten
Komponenten (6)	2 elektrische Warnhörner 2 elektrische Warnhörner
Komponenten (7)	Zwei (2) Leuchten für das Heck Zwei (2) Leuchten für das Heck
Komponenten (9)	Eine (1) Rundumleuchte auf dem Fahrerkabinendach Eine (1) Rundumleuchte auf dem Fahrerkabinendach
Komponenten (8)	Eine (1) Leuchte für das Maschinendeck/Service Eine (1) Leuchte für das Maschinendeck/Service

Hydrauliksystem

Hauptpumpen	3 x variable Taumelscheibenpumpen 3 x variable Taumelscheibenpumpen
Hauptpumpen – Maximaler Gesamtölvolumenstrom	407 gpm 1544 l/min
Hauptpumpen – Höchstdruck– Anbaugerät	4641 psi 320 bar
Vorsteuerpumpe – Maximaler Durchfluss, Vorsteuerung	40.4 gpm 153 l/min
Vorsteuerpumpe	1 x Zahnradpumpe 1 x Zahnradpumpe
Vorsteuerpumpe – Höchstdruck, Vorsteuerung	1378 psi 95 bar
Hauptpumpen – Höchstdruck – Fahren	4641 psi 320 bar
Motorlüfterpumpe – Maximaler Durchfluss, Motorlüfter	53.1 gpm 201 l/min
Motorlüfterpumpe – Höchstdruck, Motorlüfter	3191 psi 220 bar
Schwenkpumpe	1 x variable Taumelscheibenpumpe 1 x variable Taumelscheibenpumpe
Motorlüfterpumpe	1 x variable Taumelscheibenpumpe 1 x variable Taumelscheibenpumpe
Schwenkpumpe – Maximaler Durchfluss – Schwenkwerk	127 gpm 479 l/min
Hydraulische Lüfterpumpe – Höchstdruck, hydraulischer Lüfter	1958 psi 135 bar
Hydraulische Lüfterpumpe – Maximaler Durchfluss, hydraulischer Lüfter	22.7 gpm 86 l/min
Hydraulische Lüfterpumpe	1 x variable Taumelscheibenpumpe 1 x variable Taumelscheibenpumpe
Schwenkpumpe – Höchstdruck – Schwenken	5294 psi 365 bar
Hydraulikölkühler – Maximaler Durchfluss	284 gpm 1075 l/min
Hydraulikölkühler – Lüfterdurchmesser	46 " 1168 mm
Filter (1)	Hauptstrom-Hochdruckfilter (200 μm) für Hauptpumpen Hauptstrom-Hochdruckfilter (200 μm) für Hauptpumpen
Filter (2)	Hauptstromfilter (20 μm), Rückleitung Hauptstromfilter (20 μm), Rückleitung
Filter (3)	Druckfilter (16 μm), Servokreis Druckfilter (16 μm), Servokreis
Filter (4)	Hauptstromfilter (6 μm), Kühlungsrückleitung Hauptstromfilter (6 μm), Kühlungsrückleitung
Filter (5)	Schwenkladefilter (15 μm) Schwenkladefilter (15 μm)
Filter (6)	Pumpengehäuse-Rücklaufsiebe (125 μm) Pumpengehäuse-Rücklaufsiebe (125 μm)

Schwenksystem

Schwenkantrieb	Zwei (2) kompakte Planetengetriebe mit Axialkolbenmotoren Zwei (2) kompakte Planetengetriebe mit Axialkolbenmotoren
Feststellbremse	Ölbadlamellenbremse, federbelastet/hydraulisch gelöst Ölbadlamellenbremse, federbelastet/hydraulisch gelöst
Max. Schwenkgeschwindigkeit	4.9 r/min 4.9 r/min
Drehkranz	Dreireihiges Rollenlager mit gekapselter Innenschmierung Dreireihiges Rollenlager mit gekapselter Innenschmierung
Merkmale (1)	Geschlossener Kreis mit Drehmomentsteuerung Geschlossener Kreis mit Drehmomentsteuerung
Merkmale (2)	Hydraulisches Abbremsen der Schwenkbewegung, wenn die Steuerung in die neutrale Position zurückgebracht wird, oder durch Gegensteuerung für stärkeres Abbremsen Hydraulisches Abbremsen der Schwenkbewegung, wenn die Steuerung in die neutrale Position zurückgebracht wird, oder durch Gegensteuerung für stärkeres Abbremsen
Merkmale (3)	Alle Leitungskanäle und die Innenverzahnung des Drehkranzes werden von einem automatischen Schmiersystem versorgt Alle Leitungskanäle und die Innenverzahnung des Drehkranzes werden von einem automatischen Schmiersystem versorgt

Motor

Emissionen

Zentraler Wartungsbereich

Merkmal	Dieselkraftstoff- und Schmiermittelversorgung auf Bodenhöhe zugänglich Dieselkraftstoff- und Schmiermittelversorgung auf Bodenhöhe zugänglich
Ausgestattet mit (1)	Ein Not-Aus-Zugseil Ein Not-Aus-Zugseil
Ausgestattet mit (2)	Schnellverschlusskupplungen für: Dieselkraftstoff und Schmierfett Schnellverschlusskupplungen für: Dieselkraftstoff und Schmierfett

Laufwerk

Fahrgeschwindigkeit – 2 Stufen – 1. Stufe – Maximum	1.6 mile/h 2.6 km/h
Fahrgeschwindigkeit – 2 Stufen – 2. Stufe – Maximum	2.3 mile/h 3.7 km/h
Maximale Zugkraft	197,157 lbf 877 kN
Max. Zugkraft – Rückwärts	220987 lbf 983 kN
Steigfähigkeit – Fahrantriebe	38°/78 % (SAE J1309) 38°/78 % (SAE J1309)
Anzahl Bodenplatten – je Seite	46 46
Hydraulische Kettenspannung	Mit Druckspeicher Mit Druckspeicher
Anzahl der Laufrollen – je Seite	9 9
Anzahl der Tragrollen – je Seite	3 3
Komponenten (1)	HD mit Zweistegkettenplatten HD mit Zweistegkettenplatten
Komponenten (2)	Laufkettenglieder verbunden durch gehärtete Stifte und Buchsen Laufkettenglieder verbunden durch gehärtete Stifte und Buchsen
Komponenten (3)	Laufwerkskette mit Bolzensicherung (PPR2), abgedichtete und geschmierte Kettenkonstruktion Laufwerkskette mit Bolzensicherung (PPR2), abgedichtete und geschmierte Kettenkonstruktion
Komponenten (4)	Gehärtete Laufflächen von Kettenrädern, Leiträdern, Walzen und Laufkettengliedern Gehärtete Laufflächen von Kettenrädern, Leiträdern, Walzen und Laufkettengliedern
Komponenten (5)	Vollständig hydraulisches selbstnachstellendes Kettenspannsystem mit Druckspeicher Vollständig hydraulisches selbstnachstellendes Kettenspannsystem mit Druckspeicher
Komponenten (6)	Automatisches Ventil der hydraulischen Wirbelbremse Automatisches Ventil der hydraulischen Wirbelbremse
Komponenten (7)	Akustischer Fahralarm (vorwärts und rückwärts) Akustischer Fahralarm (vorwärts und rückwärts)

Fahrerkabine

Komponenten (1)	Drückbelüftetes Fahrerhaus mit Filterung Drückbelüftetes Fahrerhaus mit Filterung
Komponenten (2)	Beheizbarer Fahrerkabinenspiegel Beheizbarer Fahrerkabinenspiegel
Komponenten (3)	Schiebefenster (Fahrerkabinentür) Schiebefenster (Fahrerkabinentür)
Komponenten (4)	Notausstiegshammer (bricht durch Glas) Notausstiegshammer (bricht durch Glas)
Komponenten (5)	Untere Windschutzscheibe herausnehmbar, Halterung zur Aufbewahrung in der Fahrerkabine Untere Windschutzscheibe herausnehmbar, Halterung zur Aufbewahrung in der Fahrerkabine
Komponenten (6)	Alternatives Joystick-Schaltschema mit ISO/JIS, BHL, MHI, KOBE, oder SCM Alternatives Joystick-Schaltschema mit ISO/JIS, BHL, MHI, KOBE, oder SCM
Komponenten (7)	Getränkehalter Getränkehalter
Komponenten (8)	Dokumentenfach Dokumentenfach
Komponenten (9)	AM/FM-Radio AM/FM-Radio
Komponenten (10)	FM-AM-Radio mit MP3-Aux-Anschluss FM-AM-Radio mit MP3-Aux-Anschluss
Komponenten (11)	Zwei Stereo-Lautsprecher Zwei Stereo-Lautsprecher
Komponenten (12)	Aufbewahrungsregal geeignet für Brotdose oder Werkzeugkasten Aufbewahrungsregal geeignet für Brotdose oder Werkzeugkasten
Komponenten (13)	Farb-LCD-Anzeige mit Serviceparametern, Ereignis- und Diagnosemeldungen, vorbeugender Wartung, Gesamtstrecke, Gesamtwerte über Lebensdauer. Anzeigen für Motordrehzahl, Motoröldruck und Hydrauliköltemperatur Farb-LCD-Anzeige mit Serviceparametern, Ereignis- und Diagnosemeldungen, vorbeugender Wartung, Gesamtstrecke, Gesamtwerte über Lebensdauer. Anzeigen für Motordrehzahl, Motoröldruck und Hydrauliköltemperatur
Komponenten (14)	Kopfstützen und Armlehnen Kopfstützen und Armlehnen
Komponenten (15)	Unabhängig voneinander einstellbare Sitzkonsolen mit integrierten Joysticks Unabhängig voneinander einstellbare Sitzkonsolen mit integrierten Joysticks
Komponenten (16)	Sperrhebel für alle Funktionen Sperrhebel für alle Funktionen
Komponenten (17)	Fahrsteuerpedale mit abnehmbaren Handhebeln Fahrsteuerpedale mit abnehmbaren Handhebeln
Komponenten (18)	Zwei Steckdosen, 10 A (gesamt) Zwei Steckdosen, 10 A (gesamt)
Komponenten (19)	Fenster vorne oben aus Verbundglas und weitere Fenster aus gehärtetem Glas Fenster vorne oben aus Verbundglas und weitere Fenster aus gehärtetem Glas

Automatisches Schmiersystem

Kapazität – Fettfass	18 Gall. (US) 68 l
Typ (1)	Zentrales Schmierbanksystem Zentrales Schmierbanksystem
Typ (2)	Fett wird automatisch auf alle Drehpunkte des Anbaugeräts, das Schwenklager und die Löffelumlenkung aufgetragen Fett wird automatisch auf alle Drehpunkte des Anbaugeräts, das Schwenklager und die Löffelumlenkung aufgetragen
Typ (3)	Standard-Schmiertrommel an der Maschine für Schaufelgestänge Standard-Schmiertrommel an der Maschine für Schaufelgestänge
Typ (4)	Vom Boden aus zugängliche Fettnachfüllstelle Vom Boden aus zugängliche Fettnachfüllstelle

Anbaugeräte

Typ (1)	Kran verwindungssteif mit geschweißter Kastenkonstruktion Kran verwindungssteif mit geschweißter Kastenkonstruktion
Typ (2)	Hochzugfester Stahl mit massiven Stahlgussteilen in den Drehpunktbereichen Hochzugfester Stahl mit massiven Stahlgussteilen in den Drehpunktbereichen
Typ (3)	Kran wird nach dem Schweißen spannungsfrei geglüht Kran wird nach dem Schweißen spannungsfrei geglüht
Typ (4)	Schwimmventil zum Absenken des Auslegers Schwimmventil zum Absenken des Auslegers
Schaufeln ausgestattet mit	– Spezielles Auskleidungsmaterial, das die Hauptverschleißbereiche innerhalb und außerhalb der Schaufel abdeckt – Schneideverschleißkappen – Flügelverschleißkappen – Absatzverschleißkappen – Spezielles Auskleidungsmaterial, das die Hauptverschleißbereiche innerhalb und außerhalb der Schaufel abdeckt – Schneideverschleißkappen – Flügelverschleißkappen – Absatzverschleißkappen

Heckbaggeranbaugerät (BH) – Arbeitsbereich

Maximale Grabtiefe	26.3 ' 8 m
Maximale Grabreichweite	45.6 ' 13.9 m
Maximale Abtragshöhe	41.9 ' 12.8 m
Maximale Ausschütthöhe	27.9 ' 8.5 m

Heckbaggeranbaugerät (BH) – Grabkräfte

Losbrechkraft – SAE	112600 lbf 501 kN
Losbrechkraft – ISO	120,947 lbf 538 kN
Reißkraft – ISO	104,761 lbf 466 kN
Reißkraft – SAE	98800 lbf 439 kN

Heckbaggeranbaugerät (BH) – Tieflöffel

Kapazität 1:1	10.6 yd³ 8.1 m³
Gesamtbreite	8.8 ' 2682 mm
Anzahl der Zähne	5 5
Zahnsystem	Cat C70 oder M75 Cat C70 oder M75
Gewicht – inklusive Standardverschleißpaket	18521 lb 8401 kg
Maximales Schüttgewicht – Lose	3030 lb/yd³ 1.8 t/m³

6015 Standardausrüstung

Drucken

Cat-Antriebsstrang

Cat C27-Motor

Nachbehandlungssystem (nur bei Tier 4 Final): Diesel-Oxidationskatalysator (DOC), NOx-Reduktionssystem (NRS), Lösung ohne Dieselabgasreinigungsflüssigkeit (DEF)

Luftgekühlter Ladeluftkühler (ATAAC)

Turbolader

Hydraulisch angetriebener Kühlerlüfter

Elektronisch gesteuerte Lüfterdrehzahl

Motormanagement (Mikroverfahren)

HD-Luftfilter

Zweistufiges Filtersystem mit Wasserabscheider

Starthilfe – automatisch, Äther

Abgassystemhitzeschilde

Zwei 24-V-Starter

Motorleerlaufabschaltautomatik

Automatische Kraftstoffanlagenentlüftung

Hydraulik

Leistungsmanagementsystem mit integrierten Bedienelementen: bedarfsgesteuertes Durchflussmanagement der Pumpen für Arbeitshydraulik und Fahren (3) sowie Schwenken (1), lastverstärkte vorausschauende Steuerung (LEAC) zur Verhinderung von untertourigem Motorbetrieb, proportionale Durchflussverteilungstechnik (PPPC) zur Priorisierung von Pumpenförderstrom und Druck für einzelne Funktionen (Ausleger, Stiel, Schaufel) bei gleichzeitigem Betrieb

Druckabschneidungsfunktion für die Hauptpumpen

Cat-Hydraulikschlauchleitungen

Kühlung des Pumpenspezialgetriebeöls GO

Geschlossener Schwenkkreis

Schalter für Feststellbremssperre

Lasthalteschwenksteuerung

Druckmessanschlüsse

Hauptstrom-Hochdruckfilter (200 μm), Hauptpumpen

Hauptstromfilter (20 μm), Rückleitung

Hauptstromfilter (6 μm), Kühlungsrückleitung

Druckfilter (6 μm), Servokreis

Schwenkladefilter (15 μm)

Pumpengehäuse-Rücklaufsiebe (125 μm)

Schwimmventile und Energieverwertungskreis für den Ausleger

Elektrische Anlage

Vier wartungsfreie Batterien

Verriegelbarer Batteriehauptschalter

14 LED-Arbeitsscheinwerfer mit hoher Helligkeit

5 LED-Serviceleuchten

Zwei elektrische Warnhörner

Laufwerk

Laufwerkskette mit Bolzensicherung (PPR2), abgedichtete und geschmierte Kettenkonstruktion

HD-Ketten mit gegossenen zweistegigen Kettenplatten

HD-Rollen mit Starrachse

HD-Leiträder mit Starrachse

HD-Laufwerkschutz: Fahrmotorschutz, Antriebswellengehäuseschutz, Schwenklagerschmierleitungsschutz

Automatisches Ventil der hydraulischen Wirbelbremse

Akustischer Fahralarm (vorwärts und rückwärts)

Fahrmotorabdeckung mit Wartungsklappen

Gehärtete Laufflächen von Kettenrädern, Leiträdern, Walzen und Laufkettengliedern

Vollständig hydraulisches selbstnachstellendes Kettenspannsystem mit Druckspeicher

Automatisches Schmiersystem

Schmierfettbehälter mit einer Kapazität von 215 l (57 Gall.)

Fett wird automatisch auf alle Drehpunkte des Anbaugeräts, das Schwenklager und die Löffelumlenkung aufgetragen

Arbeitsumgebung

Einfaches Heizungs- und Klimasteuerungssystem

Drückbelüftetes Fahrerhaus mit Filterung

Fahrsteuerpedale mit abnehmbaren Handhebeln

Pneumatisch gedämpfter und mehrfach verstellbarer Komfortsitz mit Sitzheizung, Lendenwirbelstütze, Zweipunktgurt sowie Kopfstütze und Armlehnen

Schiebefenster (Fahrerkabinentür)

Untere Windschutzscheibe herausnehmbar, Aufbewahrung in der Fahrerkabine

Unabhängig voneinander einstellbare Sitzkonsolen mit integrierten Joysticks

Sperrhebel für alle Funktionen

Zwei Steckdosen, 10 A (gesamt)

Elektronische hydraulische Servosteuerung

Alternative Joystick-Schaltschemata (ISO/JIS, BHL, MHI, KOBE oder SCM)

FM-AM-Radio mit MP3-Aux-Anschluss

Seitliches Schiebefenster

Wisch-Wasch-Anlage für die obere und untere Windschutzscheibe

Sonnenrollo für die Windschutzscheibe

Farb-LCD-Touchscreenanzeige 178 mm (7") mit Serviceparametern für Motor, Hydraulik und Schmierung, Ereignis- und Diagnosemeldungen, Anzeigen für Motordrehzahl, Motoröldruck, Hydrauliköltemperatur, vorbeugende Wartung, Gesamtstrecke, Gesamtwerte über Lebensdauer

Feste Zugangsleiter

Beheizbarer Fahrerkabinenspiegel

Dokumentenablage

Heckbaggeranbaugerät

Ausleger 7,6 m (24' 11")

Nach dem Schweißen spannungsfrei geglühter Kran

Schaufelverschleißpaket

Cat-Technologie

Cat Product Link™ Elite (mobilfunkgestützt)

Vorbereitung für Cat-MineStar™-Lösungen

Service und Wartung

Motorölwechselintervall: 500 Betriebsstunden

Hydraulikölwechselintervall: 5000 Betriebsstunden

Probenzapfventile für planmäßige Öluntersuchung (S·O·SSM)

Vorsteuerdrucküberwachung über Electronic Technician (ET)

Der zentrale Servicebereich für Dieselkraftstoff und Schmierfett ist vom Boden aus erreichbar

Cat-Batterieladeanschluss

Kontrollleuchte für Schmierfett

Standardschmierstoff

Fremdstartanschluss

Sicherheit

Not-Aus-Schalter: einer in der Fahrerkabine, drei im Motormodul, ein vom Boden zugängliches Zugseil

Bedienerschutzvorrichtung (Dachschutz)

Fenster vorne oben aus Verbundglas und weitere Fenster aus gehärtetem Glas

Notausstiegshammer (bricht durch Glas)

Verschiedenes

ISO- oder ANSI-Aufkleber

6015 Sonderausrüstung

Drucken

Cat-Antriebsstrang

Aluminiumkühlpaket

Mesabi-Kühlpaket

Laufwerk

700 mm (2' 4") breite Kettenplatten

900 mm (3' 0") breite Kettenplatten

1000 mm (3' 3") breite Kettenplatten

Bodenplatte zum zusätzlichen Schutz des Laufwerks

Kettenführungsplatten – gesamt

Kettenführungsplatten – Mitte

HD-Laufwerkschutz: Antriebsgehäuseschutzplatte

Arbeitsumgebung

45°-Zugangsleiter mit Antrieb

Kameraüberwachungssystem VISION 360 (vier Kameras und zusätzliches Farbdisplay)

Heckbaggeranbaugerät

Stiel 3,4 m (11' 2")

Stiel 4,1 m (13' 5")

Basismaschine ohne Front (kein Ausleger, kein Stiel, keine Umlenkung)

Cat-Technologie

Cat Product Link Elite (Satellit)

Cat Product Link Elite (kein Radio)

Kältebetrieb

Kältepaket (120 V): Motorkühlwasservorwärmer (benötigt externe Energiequelle, 60 Hz)

Kältepaket (240 V): Motorkühlwasservorwärmer (benötigt externe Energiequelle, 50 Hz)

Service und Wartung

Hydraulikflüssigkeit Cat Bio HYDO™ Advanced

Schmierstoff für hohe Temperaturen

Schmierstoff für niedrige Temperaturen

Sicherheit

Bedienerschutzvorrichtung (Frontschutz)

Schaufeln

Weitere Schaufeln je nach Anwendung bei Ihrem Cat-Händler erhältlich

Kompatible Technologie und Services

Nutzen Sie die mit Caterpillar verbundenen Daten und Sicherheitsprinzipien, um die Effizienz zu verbessern, die Produktivität zu steigern und Ihr Unternehmen profitabler zu machen.

Cat Fleet für Tagebau

Cat® MineStar Fleet ist die beste Quelle für Informationen zum Flottenmanagement. Als integriertes Flottenüberwachungs- und -managementsystem kann es mit jeder Maschine oder jedem System verwendet werden, um alle Aspekte eines Betriebs zu messen, zu verwalten und zu maximieren, unabhängig von Größe und Art. Optionales MineStar Fleet für den Untertagebetrieb, das Echtzeiteinblicke in Taktzeit, Nutzlast, Maschinenposition und andere wichtige Betriebsparameter bietet. Es überwacht die Maschinenstandorte und Materialbewegung und warnt vor Fehlleitungen, um sicherzustellen, dass das Material an den richtigen Ort gebracht wird.

Mehr über die Technologie erfahren

1 - 8 v. 9 Items Artikel

Zurück Weiter

Cat® MineStar Fleet ist die beste Quelle für Informationen zum Flottenmanagement. Als integriertes Flottenüberwachungs- und -managementsystem kann es mit jeder Maschine oder jedem System verwendet werden, um alle Aspekte eines Betriebs zu messen, zu verwalten und zu maximieren, unabhängig von Größe und Art. Optionales MineStar Fleet für den Untertagebetrieb, das Echtzeiteinblicke in Taktzeit, Nutzlast, Maschinenposition und andere wichtige Betriebsparameter bietet. Es überwacht die Maschinenstandorte und Materialbewegung und warnt vor Fehlleitungen, um sicherzustellen, dass das Material an den richtigen Ort gebracht wird.

Mehr über die Technologie erfahren

Cat Health

Durch die regelmäßige Überwachung des Maschinenzustands können Bergwerke einen proaktiveren Ansatz bei der Wartung und Reparatur verfolgen. Daten über den Zustand der Geräte leisten einen wichtigen Beitrag zu diesem Ansatz. Die Daten helfen den Bergwerken, Ausrüstungsprobleme lange vor dem Ausfall zu erkennen.

Der Zugriff auf die richtigen Daten zur richtigen Zeit ist entscheidend für die Verbesserung der betrieblichen Intelligenz und der maschinellen Vorhersageanalyse. Cat® MineStar™ Health hilft Ihnen, diesen Bedarf zu decken, indem es Sie mit Ihren Maschinen verbindet und diese wichtigen Informationen liefert. Das MineStar Health-Portfolio besteht aus Connectivity Enablers, die Ausrüstungsdaten sammeln, konvertieren und übertragen, und aus Anwendungen, die Ausrüstungsdaten visualisieren, analysieren und berichten.

Mehr über die Technologie erfahren

1 - 8 v. 9 Items Artikel

Zurück Weiter

Durch die regelmäßige Überwachung des Maschinenzustands können Bergwerke einen proaktiveren Ansatz bei der Wartung und Reparatur verfolgen. Daten über den Zustand der Geräte leisten einen wichtigen Beitrag zu diesem Ansatz. Die Daten helfen den Bergwerken, Ausrüstungsprobleme lange vor dem Ausfall zu erkennen.

Der Zugriff auf die richtigen Daten zur richtigen Zeit ist entscheidend für die Verbesserung der betrieblichen Intelligenz und der maschinellen Vorhersageanalyse. Cat® MineStar™ Health hilft Ihnen, diesen Bedarf zu decken, indem es Sie mit Ihren Maschinen verbindet und diese wichtigen Informationen liefert. Das MineStar Health-Portfolio besteht aus Connectivity Enablers, die Ausrüstungsdaten sammeln, konvertieren und übertragen, und aus Anwendungen, die Ausrüstungsdaten visualisieren, analysieren und berichten.

Mehr über die Technologie erfahren

Cat Terrain für Laden

Die Produktion eines Bergwerks hängt von effizientem Laden und Transport ab. Cat® MineStar™ Terrain für das Laden gestaltet diese Vorgänge produktiver und bietet gleichzeitig präzises Feedback für das Schlüsselpersonal. Terrain für das Laden ist ein Maschinenleitsystem, das Echtzeitdaten in die Kabine liefert - von der Positionierung der Schaufel und der Höhe der Ladefläche bis hin zu den Erzkörpern und der Menge des geschnittenen und eingefüllten Materials. So kann jeder Bediener die Maschineneffizienz maximieren, was zu einem besseren Materialmanagement, genaueren Planierungen sowie weniger Nacharbeit und Verschleiß führt.

Mehr über die Technologie erfahren

1 - 8 v. 9 Items Artikel

Zurück Weiter

Die Produktion eines Bergwerks hängt von effizientem Laden und Transport ab. Cat® MineStar™ Terrain für das Laden gestaltet diese Vorgänge produktiver und bietet gleichzeitig präzises Feedback für das Schlüsselpersonal. Terrain für das Laden ist ein Maschinenleitsystem, das Echtzeitdaten in die Kabine liefert - von der Positionierung der Schaufel und der Höhe der Ladefläche bis hin zu den Erzkörpern und der Menge des geschnittenen und eingefüllten Materials. So kann jeder Bediener die Maschineneffizienz maximieren, was zu einem besseren Materialmanagement, genaueren Planierungen sowie weniger Nacharbeit und Verschleiß führt.

Mehr über die Technologie erfahren
