Palas hidráulicas para minería 6015

Consultar Precio Buscar un distribuidor

Especificaciones principales

Rendimiento del motor: SAE J1995: 824 hp; 615 kW

Carga útil del cucharón: 16.1 ton (EE.UU.); 14.6 t

Peso en orden de trabajo: 154.3 ton (EE.UU.); 140 t

6015
Cambiar modelo

Descripción general

Más tiempo para cargar más

La Pala Hidráulica Cat® 6015 de próxima generación le permite mover más material a un bajo costo, de modo que se pueden lograr los objetivos de producción, cumplir los compromisos y los plazos, y maximizar la rentabilidad. Con una alta capacidad de transporte de herramientas, una mayor durabilidad y el motor más potente de su categoría, el modelo Cat 6015 ofrece una mayor productividad y eficiencia de combustible que otras palas. Además, se ofrece con más y mejores opciones que le permiten adaptar su máquina a la operación: desde los paquetes de acceso y para clima frío hasta múltiples opciones de brazos y pisones de cadena. A lo anterior se suma la amplia gama de cucharones disponible, para ofrecerle una carga útil y una eficiencia de la máquina óptimas para su operación. La alta capacidad de transporte de herramientas del modelo 6015 le permite utilizar cucharones grandes y mover más material en menos ciclos.

Beneficios

Mayor tiempo de actividad

Motor Cat C27 probado con postratamiento sin DEF y mayor vida útil del tren de rodaje

Mayor productividad

Combinación de pasadas comprobada con camiones de 100 toneladas

Reducción de al menos un 5,5 % en el consumo de combustible en condiciones de trabajo

Con el nuevo sistema de bomba piloto

Características de un vistazo

Se muestran 1-6 de 9

SEGURIDAD

El vidrio de seguridad, el parabrisas blindado y las protecciones del operador resguardan a los operadores frente a situaciones peligrosas.
Acceso y salida más seguros gracias a pasarelas y escaleras anchas y antideslizantes.
Cinco interruptores de parada de emergencia ubicados en distintos puntos de la máquina.
Visibilidad mejorada dentro de la cabina, además de Vision 360, el sistema optativo de Cat. Vision 360 integra cuatro cámaras para brindar al operador una visión de 360 grados y reducir los puntos ciegos.
La estación de servicio a nivel del suelo reduce la necesidad de que el personal de servicio suba a la máquina.

CABINA DEL OPERADOR

La cabina de última generación ofrece mayor comodidad y control para ayudar a los operadores a trabajar mejor y con más tiempo de actividad.

El asiento con suspensión totalmente ajustable, calefaccionado y con amortiguación neumática ayuda a los operadores a mantenerse concentrados y productivos durante toda la jornada de trabajo. El soporte lumbar ajustable, los apoyabrazos y posamuñecas anchos y el cinturón de seguridad ancho y retráctil ayudan a minimizar la fatiga y a mantener a los operadores alertas.

El sistema HVAC (Heating, Ventilation and Air Conditioning; calefacción, ventilación y aire acondicionado) y el desempañador en la cabina mantienen una temperatura ambiente agradable, y la filtración mejorada elimina el polvo y las partículas. Un segundo filtro interno purifica aún más el aire que se recircula dentro de la cabina.

Las palancas universales ergonómicas y el servocontrol electrohidráulico brindan a los operadores un manejo dinámico y preciso de la máquina, sin tuberías hidráulicas dentro de la cabina. La disposición en la consola de las palancas universales se puede cambiar para adaptarse a las preferencias del operador.

El monitor táctil de 7 pulgadas ofrece un acceso sencillo a información crítica de la máquina y asistencia de servicio.

RENDIMIENTO Y PRODUCTIVIDAD

Motor C27 confiable y duradero, que ofrece un desempeño superior durante una larga vida útil en una amplia variedad de aplicaciones, incluidas la construcción pesada, canteras y agregados, y minería.
Para reducir los tiempos de ciclo se utilizan válvulas flotantes de bajo consumo energético que incorporan la fuerza gravitacional para ayudar a bajar la pluma. Gracias a esto, los movimientos de la pluma son más rápidos y los operadores pueden realizar otras funciones mientras se baja la pluma.
Sistema hidráulico con compensación proporcional de prioridad de presión, que varía el flujo de aceite hidráulico y permite obtener una operación uniforme, predecible y más eficiente. El uso de cuatro bombas hidráulicas con controles avanzados reduce la acumulación de calor y disminuye el desgaste.

EFICIENCIA

Control de anticipación de carga mejorado que garantiza una regulación más rápida y consistente del motor e impide la sobrecarga, lo que reduce el consumo de combustible.
Control de carga de torsión del motor que reduce el rendimiento de la bomba hidráulica según el par del motor disponible, la velocidad deseada, la velocidad real y la carga hidráulica estimada, lo que proporciona energía a las funciones que la requieren para mover material de forma rápida y eficiente.
La configuración de bomba piloto de próxima generación ofrece un flujo hidráulico variable bajo demanda. La bomba incrementa el flujo cuando usted mueve las palancas de control y lo reduce cuando los controles regresan a la posición neutral. Esto se traduce en al menos un 5,5 % más de eficiencia del combustible y un mejor desempeño.
Sistema de giro de circuito cerrado que ofrece tiempos de ciclo más rápidos y una mejor eficiencia energética, al mismo tiempo que genera menos calor. La energía cinética capturada durante el movimiento de giro se vuelve a suministrar en el sistema durante la deceleración, lo que proporciona mayor potencia para impulsar las bombas principales y auxiliares.
Sistema de enfriamiento de aceite independiente que protege y prolonga la vida útil de los componentes hidráulicos. El sistema es independiente del aceite de retorno, con lo que se logra eficiencia a través de la utilización de bombas especializadas que proporcionan capacidad de enfriamiento, según sea necesario, si el motor está en funcionamiento en vacío o bajo carga. Gracias a la velocidad del ventilador del radiador controlada termostáticamente, se logra un nivel adicional de eficiencia.

FIABILIDAD Y DURABILIDAD

Las principales estructuras robustas están diseñadas conforme a exigentes normas y fabricadas con acero y fundiciones de alta resistencia. La pluma y el brazo se han sometido a un proceso de alivio de esfuerzo después de la soldadura, y las soldaduras en las uniones principales están perfiladas y rectificadas.
El nuevo recinto del motor con parte superior desmontable mejora el acceso a las áreas del motor y de las bombas, así como el ajuste mejorado de las barreras del motor y del sistema hidráulico.
El conjunto de cadenas de servicio pesado soporta altas cargas en campo gracias a pasadores de rodillos reforzados, un diseño de rueda guía mejorado y bujes de mayor tamaño.

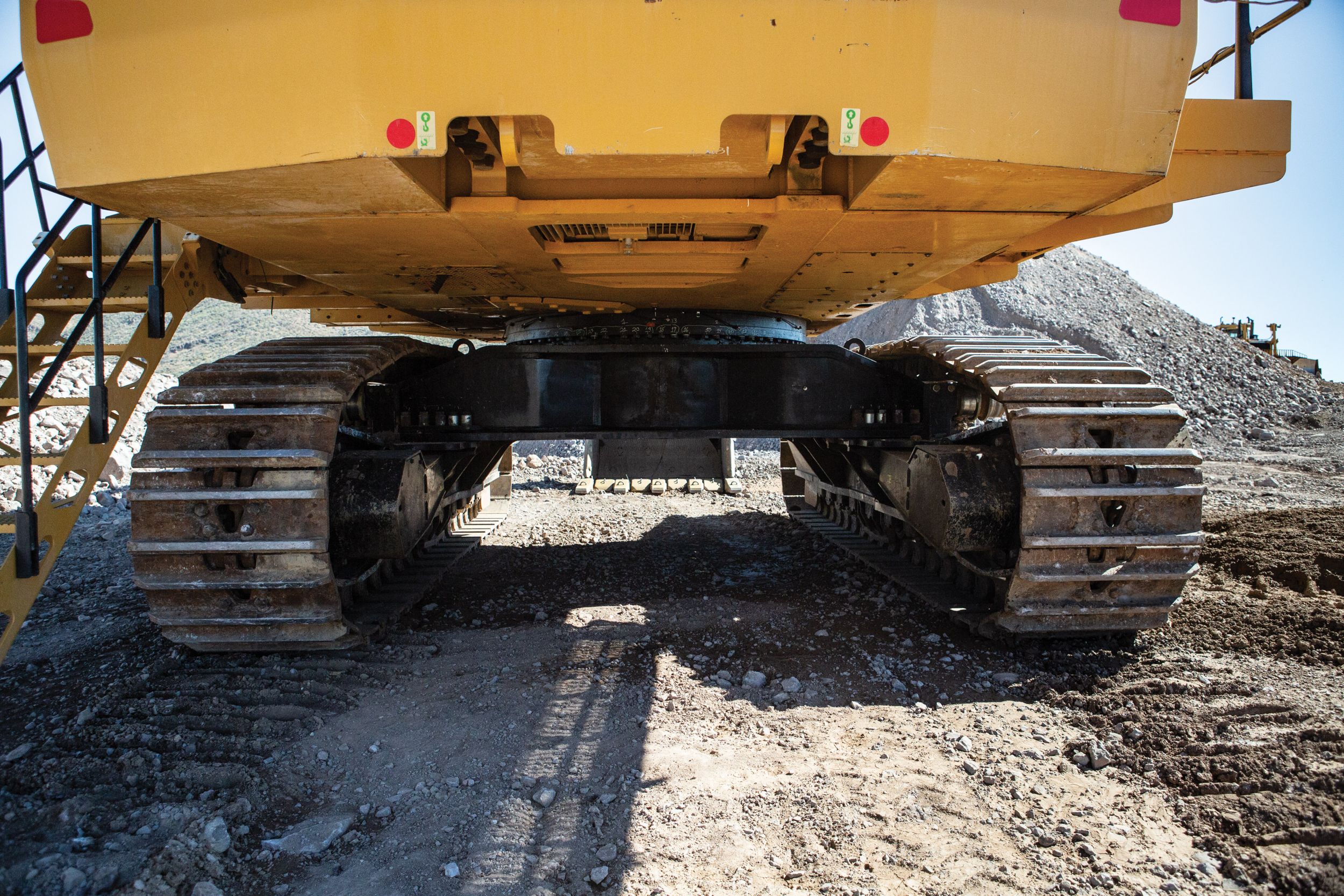

El tren de rodaje robusto de servicio pesado ofrece mayor tiempo de actividad, una vida útil más prolongada y un desplazamiento más suave sobre terrenos difíciles. Con lubricación por grasa, tecnología de sellado GLT4 y componentes de rodadura llenos de aceite, este tren de rodaje puede durar, como mínimo, 2.000 horas más que los diseños de cadena seca.
Diseño exclusivo de cadena con retención positiva del pasador 2, que traba mecánicamente el eslabón al pasador, lo que ayuda a la máquina a resistir el movimiento del pasador y la formación de fisuras en los eslabones para ofrecer un sellado confiable y la máxima vida útil de las cadenas.
Las duraderas mangueras Cat funcionan por más de 10.000 horas sin una sola fuga hidráulica mayor.

CAPACIDAD DE SERVICIO

Los niveles de advertencia mejorados para la temperatura del aceite hidráulico y los puertos de inspección visual para los piñones del mando de giro y la corona hacen que el mantenimiento de rutina sea más rápido y sencillo. La solución de problemas por vía electrónica también es más fácil gracias a la función Técnico Electrónico Cat, que ayuda al personal de servicio del distribuidor a diagnosticar y prevenir problemas.
El tanque hidráulico más grande y pesado y el tanque de grasa de mayor capacidad permiten extender los intervalos de servicio.
El reforzamiento del recinto del motor y del soporte de montaje de la válvula de control principal mejora la durabilidad general.
La mejor disposición de las mangueras facilita el acceso y agiliza el servicio.
El nuevo refrigerante 1234yf cumple con los requisitos más estrictos para refrigerantes.
Estación de servicio a nivel del suelo que ofrece un acceso fácil a los puntos clave como refrigerante, aceite hidráulico, aceite de la caja de engranajes giratorios, grasa, y aceite diésel y del motor La estación de servicio incluye un sistema de corte de emergencia, conector de carga de batería Cat y luces indicadoras para tanques de combustible llenos.
La arquitectura electrónica Cat comprobada y validada, junto con la compatibilidad de piezas con otras máquinas, hace que sea más fácil tener repuestos disponibles y simplifica la capacitación de los técnicos.

CONECTIVIDAD Y TECNOLOGÍA

Mayor conectividad con el sistema Product Link™ Elite mejorado, que aumenta la disponibilidad de los datos proporcionados por la 6015 y le permite recopilar y enviar información a aplicaciones alojadas localmente o en la nube, como Health Office, Health Equipment Insights o Equipment Care Advisor de Cat MineStar™ Solutions.
Capacidades de diagnóstico mejoradas y funciones de solución de problemas con el Sistema de Monitoreo y Diagnóstico instalado de fábrica.
Detección de fallas lo más pronto posible con el sistema de panel de control que utiliza sensores que se encuentran en la máquina para supervisar datos de funcionamiento, registrar fallas y notificar al operador con alertas sonoras y visuales.
Preparada de fábrica para las soluciones Cat MineStar, un conjunto integrado de tecnologías de gestión de operaciones y equipos que puede mejorar la productividad, la eficiencia y la seguridad de su obra.

CUCHARONES Y GET

Cucharones y herramientas de corte (GET, Ground Engaging Tools) diseñados para maximizar la durabilidad y la productividad y que se adaptan perfectamente a su pala y aplicación.
Integrados para trabajar como parte de un sistema de la máquina, lo que lo ayuda a lograr una alta productividad y un bajo costo por tonelada.
Variedad de tamaños y paquetes de desgaste para una combinación ideal con la pala y la aplicación.
Ofrece una carga útil óptima cuando se combina con Cat GET y componentes de desgaste.
Paquetes de desgaste que cuidan su inversión, incluido el material de revestimiento especial y las cubiertas protectoras del labio, de las alas y del talón.

SOSTENIBILIDAD

Motor C27 altamente regulado que cumple con los requisitos de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UE y elimina la necesidad de DEF, lo que ahorra tiempo y costos durante el mantenimiento.
El sistema de control de anticipación de carga mejorado ayuda a reducir el consumo de combustible sin disminuir el rendimiento.
El módulo de potencia con supresión acústica reduce los niveles de ruido para operaciones en áreas pobladas.
Menos calor y eficiencia mejorada con el sistema de giro de circuito cerrado.
Disminución de los desperdicios y menores costos de posesión y operación gracias a una mayor uniformidad de los sistemas y componentes, además de una reducción en los números de pieza únicos.
Preservación de las materias primas, conservación de energía y reducción de las emisiones a través del programa Cat Reman, que devuelve los componentes a las condiciones de un equipo nuevo al final de su vida útil.

El vidrio de seguridad, el parabrisas blindado y las protecciones del operador resguardan a los operadores frente a situaciones peligrosas.
Acceso y salida más seguros gracias a pasarelas y escaleras anchas y antideslizantes.
Cinco interruptores de parada de emergencia ubicados en distintos puntos de la máquina.
Visibilidad mejorada dentro de la cabina, además de Vision 360, el sistema optativo de Cat. Vision 360 integra cuatro cámaras para brindar al operador una visión de 360 grados y reducir los puntos ciegos.
La estación de servicio a nivel del suelo reduce la necesidad de que el personal de servicio suba a la máquina.

La cabina de última generación ofrece mayor comodidad y control para ayudar a los operadores a trabajar mejor y con más tiempo de actividad.

El monitor táctil de 7 pulgadas ofrece un acceso sencillo a información crítica de la máquina y asistencia de servicio.

Motor C27 confiable y duradero, que ofrece un desempeño superior durante una larga vida útil en una amplia variedad de aplicaciones, incluidas la construcción pesada, canteras y agregados, y minería.
Para reducir los tiempos de ciclo se utilizan válvulas flotantes de bajo consumo energético que incorporan la fuerza gravitacional para ayudar a bajar la pluma. Gracias a esto, los movimientos de la pluma son más rápidos y los operadores pueden realizar otras funciones mientras se baja la pluma.
Sistema hidráulico con compensación proporcional de prioridad de presión, que varía el flujo de aceite hidráulico y permite obtener una operación uniforme, predecible y más eficiente. El uso de cuatro bombas hidráulicas con controles avanzados reduce la acumulación de calor y disminuye el desgaste.

Control de anticipación de carga mejorado que garantiza una regulación más rápida y consistente del motor e impide la sobrecarga, lo que reduce el consumo de combustible.
Control de carga de torsión del motor que reduce el rendimiento de la bomba hidráulica según el par del motor disponible, la velocidad deseada, la velocidad real y la carga hidráulica estimada, lo que proporciona energía a las funciones que la requieren para mover material de forma rápida y eficiente.
La configuración de bomba piloto de próxima generación ofrece un flujo hidráulico variable bajo demanda. La bomba incrementa el flujo cuando usted mueve las palancas de control y lo reduce cuando los controles regresan a la posición neutral. Esto se traduce en al menos un 5,5 % más de eficiencia del combustible y un mejor desempeño.
Sistema de giro de circuito cerrado que ofrece tiempos de ciclo más rápidos y una mejor eficiencia energética, al mismo tiempo que genera menos calor. La energía cinética capturada durante el movimiento de giro se vuelve a suministrar en el sistema durante la deceleración, lo que proporciona mayor potencia para impulsar las bombas principales y auxiliares.
Sistema de enfriamiento de aceite independiente que protege y prolonga la vida útil de los componentes hidráulicos. El sistema es independiente del aceite de retorno, con lo que se logra eficiencia a través de la utilización de bombas especializadas que proporcionan capacidad de enfriamiento, según sea necesario, si el motor está en funcionamiento en vacío o bajo carga. Gracias a la velocidad del ventilador del radiador controlada termostáticamente, se logra un nivel adicional de eficiencia.

Las principales estructuras robustas están diseñadas conforme a exigentes normas y fabricadas con acero y fundiciones de alta resistencia. La pluma y el brazo se han sometido a un proceso de alivio de esfuerzo después de la soldadura, y las soldaduras en las uniones principales están perfiladas y rectificadas.
El nuevo recinto del motor con parte superior desmontable mejora el acceso a las áreas del motor y de las bombas, así como el ajuste mejorado de las barreras del motor y del sistema hidráulico.
El conjunto de cadenas de servicio pesado soporta altas cargas en campo gracias a pasadores de rodillos reforzados, un diseño de rueda guía mejorado y bujes de mayor tamaño.
El tren de rodaje robusto de servicio pesado ofrece mayor tiempo de actividad, una vida útil más prolongada y un desplazamiento más suave sobre terrenos difíciles. Con lubricación por grasa, tecnología de sellado GLT4 y componentes de rodadura llenos de aceite, este tren de rodaje puede durar, como mínimo, 2.000 horas más que los diseños de cadena seca.
Diseño exclusivo de cadena con retención positiva del pasador 2, que traba mecánicamente el eslabón al pasador, lo que ayuda a la máquina a resistir el movimiento del pasador y la formación de fisuras en los eslabones para ofrecer un sellado confiable y la máxima vida útil de las cadenas.
Las duraderas mangueras Cat funcionan por más de 10.000 horas sin una sola fuga hidráulica mayor.

Los niveles de advertencia mejorados para la temperatura del aceite hidráulico y los puertos de inspección visual para los piñones del mando de giro y la corona hacen que el mantenimiento de rutina sea más rápido y sencillo. La solución de problemas por vía electrónica también es más fácil gracias a la función Técnico Electrónico Cat, que ayuda al personal de servicio del distribuidor a diagnosticar y prevenir problemas.
El tanque hidráulico más grande y pesado y el tanque de grasa de mayor capacidad permiten extender los intervalos de servicio.
El reforzamiento del recinto del motor y del soporte de montaje de la válvula de control principal mejora la durabilidad general.
La mejor disposición de las mangueras facilita el acceso y agiliza el servicio.
El nuevo refrigerante 1234yf cumple con los requisitos más estrictos para refrigerantes.
Estación de servicio a nivel del suelo que ofrece un acceso fácil a los puntos clave como refrigerante, aceite hidráulico, aceite de la caja de engranajes giratorios, grasa, y aceite diésel y del motor La estación de servicio incluye un sistema de corte de emergencia, conector de carga de batería Cat y luces indicadoras para tanques de combustible llenos.
La arquitectura electrónica Cat comprobada y validada, junto con la compatibilidad de piezas con otras máquinas, hace que sea más fácil tener repuestos disponibles y simplifica la capacitación de los técnicos.

Mayor conectividad con el sistema Product Link™ Elite mejorado, que aumenta la disponibilidad de los datos proporcionados por la 6015 y le permite recopilar y enviar información a aplicaciones alojadas localmente o en la nube, como Health Office, Health Equipment Insights o Equipment Care Advisor de Cat MineStar™ Solutions.
Capacidades de diagnóstico mejoradas y funciones de solución de problemas con el Sistema de Monitoreo y Diagnóstico instalado de fábrica.
Detección de fallas lo más pronto posible con el sistema de panel de control que utiliza sensores que se encuentran en la máquina para supervisar datos de funcionamiento, registrar fallas y notificar al operador con alertas sonoras y visuales.
Preparada de fábrica para las soluciones Cat MineStar, un conjunto integrado de tecnologías de gestión de operaciones y equipos que puede mejorar la productividad, la eficiencia y la seguridad de su obra.

Cucharones y herramientas de corte (GET, Ground Engaging Tools) diseñados para maximizar la durabilidad y la productividad y que se adaptan perfectamente a su pala y aplicación.
Integrados para trabajar como parte de un sistema de la máquina, lo que lo ayuda a lograr una alta productividad y un bajo costo por tonelada.
Variedad de tamaños y paquetes de desgaste para una combinación ideal con la pala y la aplicación.
Ofrece una carga útil óptima cuando se combina con Cat GET y componentes de desgaste.
Paquetes de desgaste que cuidan su inversión, incluido el material de revestimiento especial y las cubiertas protectoras del labio, de las alas y del talón.

Motor C27 altamente regulado que cumple con los requisitos de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UE y elimina la necesidad de DEF, lo que ahorra tiempo y costos durante el mantenimiento.
El sistema de control de anticipación de carga mejorado ayuda a reducir el consumo de combustible sin disminuir el rendimiento.
El módulo de potencia con supresión acústica reduce los niveles de ruido para operaciones en áreas pobladas.
Menos calor y eficiencia mejorada con el sistema de giro de circuito cerrado.
Disminución de los desperdicios y menores costos de posesión y operación gracias a una mayor uniformidad de los sistemas y componentes, además de una reducción en los números de pieza únicos.
Preservación de las materias primas, conservación de energía y reducción de las emisiones a través del programa Cat Reman, que devuelve los componentes a las condiciones de un equipo nuevo al final de su vida útil.

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para 6015

Generalidades

Rendimiento del motor: SAE J1995	824 hp 615 kW
Carga útil del cucharón	16.1 ton (EE.UU.) 14.6 t
Peso en orden de trabajo	154.3 ton (EE.UU.) 140 t
Nota	Las especificaciones anteriores se aplican a la configuración de retroexcavadora altamente regulada. También hay disponibles configuraciones menos reguladas y sin la parte delantera. Las especificaciones anteriores se aplican a la configuración de retroexcavadora altamente regulada. También hay disponibles configuraciones menos reguladas y sin la parte delantera.

Motor: Tier 4 final de la EPA de EE.UU.

Modelo de motor	Cat® C27 Cat® C27
Potencia bruta: SAE J1995	824 hp 615 kW
Potencia neta: SAE J1349	812 hp 606 kW

Motor: Cat C27 que cumple con las normas de emisiones Tier 4 final

Cantidad de cilindros	12 12
Calibre	5.4 pulg 137.2 mm
Carrera	6 pulg 152.4 mm
Cilindrada	1648 pulg³ 27 L

Motor: equivalente a Tier 2 de la EPA de EE.UU.

Modelo de motor	Cat® C27 Cat® C27
Potencia bruta: SAE J1995	839 hp 626 kW
Potencia neta: SAE J1349	829 hp 618 kW

Motor: Cat C27 que cumple con normas de emisiones equivalentes a Tier 1 o Tier 2

Cantidad de cilindros	12 12
Calibre	5.4 pulg 137.2 mm
Carrera	6 pulg 152.4 mm
Cilindrada	1648 pulg³ 27 L
Aspiración	Con turbocompresión y posenfriamiento aire a aire Con turbocompresión y posenfriamiento aire a aire

Pesos en orden de trabajo: retroexcavadora

Peso en orden de trabajo

154 ton (EE.UU.) 140 t

Pesos

Presión sobre el suelo	23.6 lb/pulg² 16.3 N/cm²
Nota	El peso en orden de trabajo incluye: soportes de cadenas de 700 mm (28"), pluma de 7,6 m (24' 11"), brazo de 3,4 m (11' 2"), cucharón para rocas estándar, carga completa de combustible y lubricantes El peso en orden de trabajo incluye: soportes de cadenas de 700 mm (28"), pluma de 7,6 m (24' 11"), brazo de 3,4 m (11' 2"), cucharón para rocas estándar, carga completa de combustible y lubricantes
Peso en orden de trabajo	308,000 lb 140,000 kg

Cadena

Estándar	28 pulg 700 mm
Ancha	35 pulg 900 mm
Extraancha	39 pulg 1000 mm
Cantidad de zapatas: por lado	46 46
Cantidad de rodillos inferiores: cada lado	9 9
Cantidad de rodillos superiores: cada lado	3 3
Pisones de cadena	De servicio pesado (HD) con garra doble De servicio pesado (HD) con garra doble

Mando

Velocidad de desplazamiento: dos etapas, primera etapa, máxima	1.6 milla/h 2.6 km/h
Velocidad de desplazamiento: dos etapas, segunda etapa, máxima	2.3 milla/h 3.7 km/h
Fuerza de arrastre máxima en la barra de tiro: avance	192886 lbf 858 kN
Fuerza de arrastre máxima en la barra de tiro: retroceso	220987 lbf 983 kN
Rendimiento en pendiente: mandos de desplazamiento	Aproximadamente un 42% Aproximadamente un 42%
Sistema hidráulico de tensión de cadena	Con acumulador Con acumulador
Impulso máximo de la barra de tiro	179,847 lbf 800 kN

Capacidades de llenado de servicio

Tanque de combustible	449 gal (EE.UU.) 1700 L
Sistema de enfriamiento	44 gal (EE.UU.) 165 L
Aceite del motor	23 gal (EE.UU.) 87 L
Mando de giro	2.4 gal (EE.UU.) 9 L
Sistema hidráulico (incluido el tanque)	463 gal (EE.UU.) 1752 L
Tanque hidráulico	253 gal (EE.UU.) 956 L
Tanque de engrase	57 gal (EE.UU.) 215 L

Sistema eléctrico

Voltaje del sistema	24 V 24 V
Baterías	4 × 200 Ah (12 V cada uno) 4 × 200 Ah (12 V cada uno)
Clasificación del alternador	150 A (24 V) en total 150 A (24 V) en total
Componentes (1)	Interruptores de parada de emergencia: uno en la cabina, tres en el módulo del motor, una cuerda de tracción accesible a nivel del suelo Interruptores de parada de emergencia: uno en la cabina, tres en el módulo del motor, una cuerda de tracción accesible a nivel del suelo
Componentes (2)	Cuatro baterías que no requieren mantenimiento Cuatro baterías que no requieren mantenimiento
Componentes (3)	Interruptor de aislamiento de la batería con traba Interruptor de aislamiento de la batería con traba
Componentes (5)	14 luces de trabajo LED de alto brillo 14 luces de trabajo LED de alto brillo
Componentes (4)	5 luces de servicio LED 5 luces de servicio LED
Componentes (6)	2 bocinas eléctricas 2 bocinas eléctricas
Componentes (7)	Dos (2) luces para el extremo trasero Dos (2) luces para el extremo trasero
Componentes (9)	Una (1) luz de baliza en el techo de la cabina Una (1) luz de baliza en el techo de la cabina
Componentes (8)	Una (1) luz para el servicio y la plataforma de la máquina Una (1) luz para el servicio y la plataforma de la máquina

Sistema hidráulico

Bombas principales	3 bombas de placa oscilante variables 3 bombas de placa oscilante variables
Bombas principales: flujo de aceite total máximo	407 gal EE.UU./min 1544 L/min
Bombas principales: presión máxima, accesorio	4641 lb/pulg² 320 bar
Bomba piloto: flujo máximo, piloto	40.4 gal EE.UU./min 153 L/min
Bomba piloto	1 bomba de engranajes 1 bomba de engranajes
Bomba piloto: presión máxima, piloto	1378 lb/pulg² 95 bar
Bombas principales: presión máxima, desplazamiento	4641 lb/pulg² 320 bar
Bomba del ventilador del motor: flujo máximo, ventilador del motor	53.1 gal EE.UU./min 201 L/min
Bomba del ventilador del motor: presión máxima, ventilador del motor	3191 lb/pulg² 220 bar
Bomba de giro	1 bomba de placa oscilante variable 1 bomba de placa oscilante variable
Bomba del ventilador del motor	1 bomba de placa oscilante variable 1 bomba de placa oscilante variable
Bomba de giro: flujo máximo, giro	127 gal EE.UU./min 479 L/min
Bomba del ventilador hidráulico: presión máxima, ventilador hidráulico	1958 lb/pulg² 135 bar
Bomba del ventilador hidráulico: flujo máximo, ventilador hidráulico	22.7 gal EE.UU./min 86 L/min
Bomba del ventilador hidráulico	1 bomba de placa oscilante variable 1 bomba de placa oscilante variable
Bomba de giro: presión máxima, giro	5294 lb/pulg² 365 bar
Enfriamiento del aceite hidráulico: flujo máximo	284 gal EE.UU./min 1075 L/min
Enfriamiento del aceite hidráulico: diámetro del ventilador	46 pulg 1168 mm
Filtros (1)	Filtros de flujo completo y alta presión (200 μm) para las bombas principales Filtros de flujo completo y alta presión (200 μm) para las bombas principales
Filtros (2)	Filtros de flujo completo (20 μm), circuito de retorno Filtros de flujo completo (20 μm), circuito de retorno
Filtros (3)	Filtros de presión (16 μm), servocircuito Filtros de presión (16 μm), servocircuito
Filtros (4)	Filtros de flujo completo (6 μm), circuito de retorno de enfriamiento Filtros de flujo completo (6 μm), circuito de retorno de enfriamiento
Filtros (5)	Filtro de carga de giro (15 μm) Filtro de carga de giro (15 μm)
Filtros (6)	Rejillas de retorno de la caja de la bomba (125μm) Rejillas de retorno de la caja de la bomba (125μm)

Sistema de giro

Mando de giro	Dos (2) transmisiones planetarias compactas con motores de pistones axiales Dos (2) transmisiones planetarias compactas con motores de pistones axiales
Freno de estacionamiento	Freno de discos múltiples sumergidos, cargado por resorte y de liberación hidráulica Freno de discos múltiples sumergidos, cargado por resorte y de liberación hidráulica
Velocidad máxima de giro	4.9 rpm 4.9 rpm
Anillo de giro	Cojinete de rodillos de triple pista con engrasado interno sellado Cojinete de rodillos de triple pista con engrasado interno sellado
Características (1)	Circuito cerrado con control de par Circuito cerrado con control de par
Características (2)	Frenado hidráulico del movimiento de giro cuando el control se coloca nuevamente en la posición neutral o mediante control de contrarresto para un frenado más potente Frenado hidráulico del movimiento de giro cuando el control se coloca nuevamente en la posición neutral o mediante control de contrarresto para un frenado más potente
Características (3)	Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automático Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automático

Motor

Emisiones

Tier 4 final de la EPA de EE.UU. y Stage IV de la UE; Stage III de China para uso fuera de carretera, equivalente a Tier 2 de la EPA de EE.UU.; equivalente a Tier 1 de la EPA de EE.UU. Tier 4 final de la EPA de EE.UU. y Stage IV de la UE; Stage III de China para uso fuera de carretera, equivalente a Tier 2 de la EPA de EE.UU.; equivalente a Tier 1 de la EPA de EE.UU.

Área de servicio centralizada

Característica	Acceso a nivel del suelo para combustible diésel y engrase Acceso a nivel del suelo para combustible diésel y engrase
Equipado con (1)	Parada de emergencia con una cuerda de tracción Parada de emergencia con una cuerda de tracción
Equipado con (2)	Acoplamientos rápidos: diésel y grasa Acoplamientos rápidos: diésel y grasa

Tren de rodaje

Velocidad de desplazamiento: dos etapas, primera etapa, máxima	1.6 milla/h 2.6 km/h
Velocidad de desplazamiento: dos etapas, segunda etapa, máxima	2.3 milla/h 3.7 km/h
Fuerza de tracción máxima	197,157 lbf 877 kN
Fuerza de arrastre máxima en la barra de tiro: retroceso	220987 lbf 983 kN
Rendimiento en pendiente: mandos de desplazamiento	38°/78 % (SAE J1309) 38°/78 % (SAE J1309)
Cantidad de zapatas: por lado	46 46
Sistema hidráulico de tensión de cadena	Con acumulador Con acumulador
Cantidad de rodillos inferiores: cada lado	9 9
Cantidad de rodillos superiores: cada lado	3 3
Componentes (1)	De servicio pesado (HD) con pisones de cadena de garra doble De servicio pesado (HD) con pisones de cadena de garra doble
Componentes (2)	Eslabones de cadena conectados mediante pasadores y bujes endurecidos Eslabones de cadena conectados mediante pasadores y bujes endurecidos
Componentes (3)	Diseño de cadena sellada y engrasada con retención de pasador positiva (PPR2, Postive Pin Retention) Diseño de cadena sellada y engrasada con retención de pasador positiva (PPR2, Postive Pin Retention)
Componentes (4)	Superficies de funcionamiento reforzadas de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena Superficies de funcionamiento reforzadas de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena
Componentes (5)	Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador
Componentes (6)	Válvula retardadora hidráulica automática Válvula retardadora hidráulica automática
Componentes (7)	Alarma acústica de desplazamiento (avance y retroceso) Alarma acústica de desplazamiento (avance y retroceso)

Cabina del operador

Componentes (1)	Cabina presurizada con filtración positiva Cabina presurizada con filtración positiva
Componentes (2)	Espejo de la cabina con calefacción Espejo de la cabina con calefacción
Componentes (3)	Ventana superior deslizante de la puerta Ventana superior deslizante de la puerta
Componentes (4)	Martillo de seguridad para romper vidrio Martillo de seguridad para romper vidrio
Componentes (5)	Parabrisas inferior desmontable dentro del almacenamiento de la cabina Parabrisas inferior desmontable dentro del almacenamiento de la cabina
Componentes (6)	Patrones alternativos de los controles de palanca universal que incluyen SO/JIS, BHL, MHI, KOBE o SCM Patrones alternativos de los controles de palanca universal que incluyen SO/JIS, BHL, MHI, KOBE o SCM
Componentes (7)	Portavasos Portavasos
Componentes (8)	Portadocumentos Portadocumentos
Componentes (9)	Radio AM/FM Radio AM/FM
Componentes (10)	Radio FM/AM con puerto auxiliar para MP3 Radio FM/AM con puerto auxiliar para MP3
Componentes (11)	Dos altavoces estéreo Dos altavoces estéreo
Componentes (12)	Estante de almacenamiento adecuado para lonchera o caja de herramientas Estante de almacenamiento adecuado para lonchera o caja de herramientas
Componentes (13)	Pantalla LCD a color con parámetros de servicio, avisos de sucesos y diagnósticos, mantenimiento preventivo, totales de viaje y totales de por vida. Indicadores para velocidad del motor, presión de aceite del motor y temperatura del aceite hidráulico Pantalla LCD a color con parámetros de servicio, avisos de sucesos y diagnósticos, mantenimiento preventivo, totales de viaje y totales de por vida. Indicadores para velocidad del motor, presión de aceite del motor y temperatura del aceite hidráulico
Componentes (14)	Reposacabezas y apoyabrazos Reposacabezas y apoyabrazos
Componentes (15)	Consolas del asiento ajustables independientemente con palancas universales integradas Consolas del asiento ajustables independientemente con palancas universales integradas
Componentes (16)	Palanca neutral (de traba) para todos los controles Palanca neutral (de traba) para todos los controles
Componentes (17)	Pedales de control de desplazamiento con palancas manuales removibles Pedales de control de desplazamiento con palancas manuales removibles
Componentes (18)	Dos tomacorrientes, 10 A (total) Dos tomacorrientes, 10 A (total)
Componentes (19)	Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templado Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templado

Sistema de lubricación automática

Capacidad: tambor de grasa	18 gal (EE.UU.) 68 L
Tipo (1)	Sistema central de lubricación de bancos Sistema central de lubricación de bancos
Tipo (2)	La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios, al cojinete de giro y al varillaje del cucharón La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios, al cojinete de giro y al varillaje del cucharón
Tipo (3)	Carrete de engrase estándar en la máquina para el varillaje del cucharón Carrete de engrase estándar en la máquina para el varillaje del cucharón
Tipo (4)	Se puede acceder al punto de servicio de llenado de grasa desde el nivel de suelo Se puede acceder al punto de servicio de llenado de grasa desde el nivel de suelo

Accesorios

Tipo (1)	Pluma y brazo resistentes a la torsión con diseño de caja soldada Pluma y brazo resistentes a la torsión con diseño de caja soldada
Tipo (2)	Acero de alta resistencia a la tensión con fundiciones de acero macizo en las áreas de pivote Acero de alta resistencia a la tensión con fundiciones de acero macizo en las áreas de pivote
Tipo (3)	Pluma y brazo con alivio de esfuerzo después de la soldadura Pluma y brazo con alivio de esfuerzo después de la soldadura
Tipo (4)	Válvula de posición libre para función de bajada de la pluma Válvula de posición libre para función de bajada de la pluma
Cucharones equipados con lo siguiente:	- Material de revestimiento especial que cubre las principales áreas de desgaste internas y externas - Cubiertas protectoras del labio - Cubiertas protectoras del ala - Cubiertas protectoras del talón - Material de revestimiento especial que cubre las principales áreas de desgaste internas y externas - Cubiertas protectoras del labio - Cubiertas protectoras del ala - Cubiertas protectoras del talón

Accesorio de retroexcavadora (BH): alcance de trabajo

Profundidad máxima de excavación	26.3 pies 8 m
Alcance máximo de excavación	45.6 pies 13.9 m
Altura máxima de excavación	41.9 pies 12.8 m
Altura de descarga máxima	27.9 pies 8.5 m

Accesorio de retroexcavadora (BH): fuerza de excavación

Fuerza de excavación del cucharón: SAE	112600 lbf 501 kN
Fuerza de excavación del cucharón: ISO	120,947 lbf 538 kN
Fuerza de excavación del brazo: ISO	104,761 lbf 466 kN
Fuerza de excavación del brazo: SAE	98800 lbf 439 kN

Accesorio para retroexcavadora (BH): retroexcavadora

Capacidad 1:1	10.6 yd³ 8.1 m³
Ancho total	8.8 pies 2682 mm
Número de dientes	5 5
Sistema de dientes	Cat C70 o M75 Cat C70 o M75
Peso: incluido un paquete de desgaste estándar	18521 lb 8401 kg
Densidad máxima del material: suelto	3030 lb/yd³ 1.8 t/m³

6015 Equipos estándar

Tren de fuerza Cat

Motor C27 Cat

Sistema de postratamiento (de uso solo en Tier 4 final): – Catalizador de oxidación para combustible diésel (DOC) – Sistema de reducción de NOx (NRS) – Solución sin fluido de escape de combustible diésel (DEF)

Posenfriador aire a aire (ATAAC)

Turbocompresor

Ventilador del radiador de mando hidráulico

Velocidad del ventilador con control electrónico

Administración del motor microprocesada

Filtros de aire de servicio pesado

Filtración de combustible de dos etapas con separador de agua

Auxiliar de arranque automático con éter

Protectores térmicos del sistema de escape

Motores de arranque eléctrico dobles de 24 V

Parada automática del motor en vacío

Cebado automático de combustible

Sistema hidráulico

Sistema de gestión de potencia con controles integrados: – Gestión de flujo bajo demanda de bombas de implementos/desplazamiento (3) y de giro (1) – Control de anticipación de carga mejorado (LEAC) para evitar la sobrecarga del motor – Tecnología de compensación proporcional de prioridad de presión (PPPC) que prioriza el flujo y la presión de la bomba para funciones individuales (pluma, brazo y cucharón) durante operaciones simultáneas

Corte de presión de las bombas principales

Conjuntos de mangueras hidráulicas Cat

Enfriamiento del aceite para engranaje de la transmisión de la bomba

Circuito de giro cerrado

Interruptor de habilitación del freno de estacionamiento

Lógica de giro antideriva

Puntos de prueba de presión

Filtros de flujo completo y alta presión (200 μm), bombas principales

Filtros de flujo completo (20 μm), circuito de retorno

Filtros de flujo completo (6 μm), circuito de retorno de enfriamiento

Filtros de presión (6 μm), servocircuito

Filtros de carga de giro (15 μm)

Rejillas de retorno de la caja de la bomba (125μm)

Válvulas de posición libre de la pluma y circuito de regeneración

Sistema eléctrico

Cuatro baterías sin mantenimiento

Interruptor aislador de la batería con traba

14reflectores de trabajo LED de brillo alto

5 luces de servicio LED

Dos bocinas eléctricas

Tren de rodaje

Diseño de cadena sellada y engrasada con retención positiva del pasador 2 (PPR2)

Cadenas de servicio pesado (HD) con pisones de cadena forjados de garra doble

Rodillos de eje fijo HD

Ruedas guía de eje fijo HD

Protección HD del tren de rodaje: – Protector del motor de propulsión – Protectores de los tubos de traslación – Protección de la tubería de lubricación del cojinete de giro

Válvula retardadora hidráulica automática

Alarma acústica de desplazamiento (avance y retroceso)

Tapas del motor de desplazamiento con puertas de servicio

Superficies de funcionamiento reforzadas de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena

Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador

Sistema de lubricación automática

Contenedor de grasa con capacidad de 215 L (57 gal EE.UU.)

La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios, al cojinete de giro y al varillaje del cucharón

Entorno del operador

Sistema HVAC simple

Cabina presurizada con filtración positiva

Pedales de control de desplazamiento con palancas manuales removibles

Cómodo asiento de múltiples ajustes con amortiguación neumática y las siguientes características: – Calefacción del asiento – Soporte lumbar – Cinturón de seguridad de dos puntos – Reposacabezas y apoyabrazos

Ventana superior deslizante de la puerta

Parabrisas inferior desmontable dentro del almacenamiento de la cabina

Consolas del asiento ajustables independientemente con palancas universales integradas

Palanca neutral (de traba) para todos los controles

Dos tomacorrientes, 10 A (total)

Servocontrol electrohidráulico

Patrones alternativos de los controles de palanca universal (ISO/JIS, BHL, MHI, KOBE o SCM)

Radio FM/AM con puerto auxiliar para MP3

Ventana lateral deslizante

Limpia/lavaparabrisas para parabrisas inferior y superior

Persiana de rodillo en el parabrisas

Pantalla LCD a color táctil de 178 mm (7") que incluye: – Parámetros de servicio del motor, sistema hidráulico y lubricación – Avisos de sucesos y diagnósticos – Indicadores de velocidad del motor, presión de aceite del motor y temperatura del aceite hidráulico – Mantenimiento preventivo – Total de viaje – Totales de por vida

Escalera de acceso fijo

Espejo de la cabina con calefacción

Almacenamiento de documentos

Accesorio para retroexcavadora

Pluma de 7,6 m (24' 11")

Pluma y brazo con alivio de esfuerzo térmico después de la soldadura

Paquete de desgaste del cucharón

Tecnología Cat

Cat Product Link™ Elite (celular)

Preparada para las soluciones Cat MineStar™

Servicio y mantenimiento

Intervalo de cambio de aceite del motor: 500 horas

Intervalo de cambio de aceite hidráulico: 5.000 horas

Orificios de análisis programado de aceite (S·O·SSM)

Monitoreo de presión piloto mediante Técnico Electrónico (ET)

Área de servicio centralizada accesible a nivel del suelo: – Combustible diésel – Grasa

Conector de carga de batería Cat

Luz indicadora de engrase

Lubricante estándar

Tomacorriente de arranque auxiliar

Seguridad y protección

Interruptores de parada de emergencia: uno en la cabina, tres en el módulo del motor, una cuerda de tracción accesible a nivel del suelo

Protector para el operador (protector superior)

Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templado

Martillo de seguridad para romper vidrio

Varios

Calcomanías ISO o ANSI

6015 Equipos opcionales

Tren de fuerza Cat

Paquete de enfriamiento de aluminio

Paquete de enfriamiento Mesabi

Tren de rodaje

Pisones de cadena de 700 mm (2' 4") de ancho

Pisones de cadena de 900 mm (3' 0") de ancho

Pisones de cadena de 1.000 mm (3' 3") de ancho

Placa inferior para protección adicional del tren de rodaje

Protectores de las cadenas: cadena completa

Protectores de las cadenas: cadena central

Protección HD del tren de rodaje: – Protector de la caja de engranajes de propulsión

Entorno del operador

Escalera de acceso eléctrica en 45°

Sistema Monitor de cámaras VISION 360 (cuatro cámaras y una pantalla a color adicional)

Accesorio para retroexcavadora

Brazo de 3,4 m (11' 2")

Brazo de 4,1 m (13' 5")

Máquina base sin frente (sin pluma, sin brazo, sin varillaje)

Tecnología Cat

Cat Product Link Elite (satelital)

Cat Product Link Elite (sin radio)

Clima frío

Paquete para clima frío (120 V): calentador de refrigerante del motor (se requiere fuente de alimentación externa, 60 Hz)

Paquete para clima frío (240 V): calentador de refrigerante del motor (se requiere fuente de alimentación externa, 50 Hz)

Servicio y mantenimiento

Fluido hidráulico Cat Bio HYDO™ Advanced

Lubricante de alta temperatura

Lubricante para temperaturas bajas

Seguridad y protección

Protección del operador (protección delantera)

Cucharones

Cucharones adicionales disponibles según la aplicación, a través de su distribuidor Cat local

Especificaciones del producto para 6015

Descargar Imprimir

Generalidades

Rendimiento del motor: SAE J1995	824 hp 615 kW
Carga útil del cucharón	16.1 ton (EE.UU.) 14.6 t
Peso en orden de trabajo	154.3 ton (EE.UU.) 140 t
Nota	Las especificaciones anteriores se aplican a la configuración de retroexcavadora altamente regulada. También hay disponibles configuraciones menos reguladas y sin la parte delantera. Las especificaciones anteriores se aplican a la configuración de retroexcavadora altamente regulada. También hay disponibles configuraciones menos reguladas y sin la parte delantera.

Motor: Tier 4 final de la EPA de EE.UU.

Modelo de motor	Cat® C27 Cat® C27
Potencia bruta: SAE J1995	824 hp 615 kW
Potencia neta: SAE J1349	812 hp 606 kW

Motor: Cat C27 que cumple con las normas de emisiones Tier 4 final

Cantidad de cilindros	12 12
Calibre	5.4 pulg 137.2 mm
Carrera	6 pulg 152.4 mm
Cilindrada	1648 pulg³ 27 L

Motor: equivalente a Tier 2 de la EPA de EE.UU.

Modelo de motor	Cat® C27 Cat® C27
Potencia bruta: SAE J1995	839 hp 626 kW
Potencia neta: SAE J1349	829 hp 618 kW

Motor: Cat C27 que cumple con normas de emisiones equivalentes a Tier 1 o Tier 2

Cantidad de cilindros	12 12
Calibre	5.4 pulg 137.2 mm
Carrera	6 pulg 152.4 mm
Cilindrada	1648 pulg³ 27 L
Aspiración	Con turbocompresión y posenfriamiento aire a aire Con turbocompresión y posenfriamiento aire a aire

Pesos en orden de trabajo: retroexcavadora

Peso en orden de trabajo

154 ton (EE.UU.) 140 t

Pesos

Presión sobre el suelo	23.6 lb/pulg² 16.3 N/cm²
Nota	El peso en orden de trabajo incluye: soportes de cadenas de 700 mm (28"), pluma de 7,6 m (24' 11"), brazo de 3,4 m (11' 2"), cucharón para rocas estándar, carga completa de combustible y lubricantes El peso en orden de trabajo incluye: soportes de cadenas de 700 mm (28"), pluma de 7,6 m (24' 11"), brazo de 3,4 m (11' 2"), cucharón para rocas estándar, carga completa de combustible y lubricantes
Peso en orden de trabajo	308,000 lb 140,000 kg

Cadena

Estándar	28 pulg 700 mm
Ancha	35 pulg 900 mm
Extraancha	39 pulg 1000 mm
Cantidad de zapatas: por lado	46 46
Cantidad de rodillos inferiores: cada lado	9 9
Cantidad de rodillos superiores: cada lado	3 3
Pisones de cadena	De servicio pesado (HD) con garra doble De servicio pesado (HD) con garra doble

Mando

Velocidad de desplazamiento: dos etapas, primera etapa, máxima	1.6 milla/h 2.6 km/h
Velocidad de desplazamiento: dos etapas, segunda etapa, máxima	2.3 milla/h 3.7 km/h
Fuerza de arrastre máxima en la barra de tiro: avance	192886 lbf 858 kN
Fuerza de arrastre máxima en la barra de tiro: retroceso	220987 lbf 983 kN
Rendimiento en pendiente: mandos de desplazamiento	Aproximadamente un 42% Aproximadamente un 42%
Sistema hidráulico de tensión de cadena	Con acumulador Con acumulador
Impulso máximo de la barra de tiro	179,847 lbf 800 kN

Capacidades de llenado de servicio

Tanque de combustible	449 gal (EE.UU.) 1700 L
Sistema de enfriamiento	44 gal (EE.UU.) 165 L
Aceite del motor	23 gal (EE.UU.) 87 L
Mando de giro	2.4 gal (EE.UU.) 9 L
Sistema hidráulico (incluido el tanque)	463 gal (EE.UU.) 1752 L
Tanque hidráulico	253 gal (EE.UU.) 956 L
Tanque de engrase	57 gal (EE.UU.) 215 L

Sistema eléctrico

Voltaje del sistema	24 V 24 V
Baterías	4 × 200 Ah (12 V cada uno) 4 × 200 Ah (12 V cada uno)
Clasificación del alternador	150 A (24 V) en total 150 A (24 V) en total
Componentes (1)	Interruptores de parada de emergencia: uno en la cabina, tres en el módulo del motor, una cuerda de tracción accesible a nivel del suelo Interruptores de parada de emergencia: uno en la cabina, tres en el módulo del motor, una cuerda de tracción accesible a nivel del suelo
Componentes (2)	Cuatro baterías que no requieren mantenimiento Cuatro baterías que no requieren mantenimiento
Componentes (3)	Interruptor de aislamiento de la batería con traba Interruptor de aislamiento de la batería con traba
Componentes (5)	14 luces de trabajo LED de alto brillo 14 luces de trabajo LED de alto brillo
Componentes (4)	5 luces de servicio LED 5 luces de servicio LED
Componentes (6)	2 bocinas eléctricas 2 bocinas eléctricas
Componentes (7)	Dos (2) luces para el extremo trasero Dos (2) luces para el extremo trasero
Componentes (9)	Una (1) luz de baliza en el techo de la cabina Una (1) luz de baliza en el techo de la cabina
Componentes (8)	Una (1) luz para el servicio y la plataforma de la máquina Una (1) luz para el servicio y la plataforma de la máquina

Sistema hidráulico

Bombas principales	3 bombas de placa oscilante variables 3 bombas de placa oscilante variables
Bombas principales: flujo de aceite total máximo	407 gal EE.UU./min 1544 L/min
Bombas principales: presión máxima, accesorio	4641 lb/pulg² 320 bar
Bomba piloto: flujo máximo, piloto	40.4 gal EE.UU./min 153 L/min
Bomba piloto	1 bomba de engranajes 1 bomba de engranajes
Bomba piloto: presión máxima, piloto	1378 lb/pulg² 95 bar
Bombas principales: presión máxima, desplazamiento	4641 lb/pulg² 320 bar
Bomba del ventilador del motor: flujo máximo, ventilador del motor	53.1 gal EE.UU./min 201 L/min
Bomba del ventilador del motor: presión máxima, ventilador del motor	3191 lb/pulg² 220 bar
Bomba de giro	1 bomba de placa oscilante variable 1 bomba de placa oscilante variable
Bomba del ventilador del motor	1 bomba de placa oscilante variable 1 bomba de placa oscilante variable
Bomba de giro: flujo máximo, giro	127 gal EE.UU./min 479 L/min
Bomba del ventilador hidráulico: presión máxima, ventilador hidráulico	1958 lb/pulg² 135 bar
Bomba del ventilador hidráulico: flujo máximo, ventilador hidráulico	22.7 gal EE.UU./min 86 L/min
Bomba del ventilador hidráulico	1 bomba de placa oscilante variable 1 bomba de placa oscilante variable
Bomba de giro: presión máxima, giro	5294 lb/pulg² 365 bar
Enfriamiento del aceite hidráulico: flujo máximo	284 gal EE.UU./min 1075 L/min
Enfriamiento del aceite hidráulico: diámetro del ventilador	46 pulg 1168 mm
Filtros (1)	Filtros de flujo completo y alta presión (200 μm) para las bombas principales Filtros de flujo completo y alta presión (200 μm) para las bombas principales
Filtros (2)	Filtros de flujo completo (20 μm), circuito de retorno Filtros de flujo completo (20 μm), circuito de retorno
Filtros (3)	Filtros de presión (16 μm), servocircuito Filtros de presión (16 μm), servocircuito
Filtros (4)	Filtros de flujo completo (6 μm), circuito de retorno de enfriamiento Filtros de flujo completo (6 μm), circuito de retorno de enfriamiento
Filtros (5)	Filtro de carga de giro (15 μm) Filtro de carga de giro (15 μm)
Filtros (6)	Rejillas de retorno de la caja de la bomba (125μm) Rejillas de retorno de la caja de la bomba (125μm)

Sistema de giro

Mando de giro	Dos (2) transmisiones planetarias compactas con motores de pistones axiales Dos (2) transmisiones planetarias compactas con motores de pistones axiales
Freno de estacionamiento	Freno de discos múltiples sumergidos, cargado por resorte y de liberación hidráulica Freno de discos múltiples sumergidos, cargado por resorte y de liberación hidráulica
Velocidad máxima de giro	4.9 rpm 4.9 rpm
Anillo de giro	Cojinete de rodillos de triple pista con engrasado interno sellado Cojinete de rodillos de triple pista con engrasado interno sellado
Características (1)	Circuito cerrado con control de par Circuito cerrado con control de par
Características (2)	Frenado hidráulico del movimiento de giro cuando el control se coloca nuevamente en la posición neutral o mediante control de contrarresto para un frenado más potente Frenado hidráulico del movimiento de giro cuando el control se coloca nuevamente en la posición neutral o mediante control de contrarresto para un frenado más potente
Características (3)	Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automático Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automático

Motor

Emisiones

Área de servicio centralizada

Característica	Acceso a nivel del suelo para combustible diésel y engrase Acceso a nivel del suelo para combustible diésel y engrase
Equipado con (1)	Parada de emergencia con una cuerda de tracción Parada de emergencia con una cuerda de tracción
Equipado con (2)	Acoplamientos rápidos: diésel y grasa Acoplamientos rápidos: diésel y grasa

Tren de rodaje

Velocidad de desplazamiento: dos etapas, primera etapa, máxima	1.6 milla/h 2.6 km/h
Velocidad de desplazamiento: dos etapas, segunda etapa, máxima	2.3 milla/h 3.7 km/h
Fuerza de tracción máxima	197,157 lbf 877 kN
Fuerza de arrastre máxima en la barra de tiro: retroceso	220987 lbf 983 kN
Rendimiento en pendiente: mandos de desplazamiento	38°/78 % (SAE J1309) 38°/78 % (SAE J1309)
Cantidad de zapatas: por lado	46 46
Sistema hidráulico de tensión de cadena	Con acumulador Con acumulador
Cantidad de rodillos inferiores: cada lado	9 9
Cantidad de rodillos superiores: cada lado	3 3
Componentes (1)	De servicio pesado (HD) con pisones de cadena de garra doble De servicio pesado (HD) con pisones de cadena de garra doble
Componentes (2)	Eslabones de cadena conectados mediante pasadores y bujes endurecidos Eslabones de cadena conectados mediante pasadores y bujes endurecidos
Componentes (3)	Diseño de cadena sellada y engrasada con retención de pasador positiva (PPR2, Postive Pin Retention) Diseño de cadena sellada y engrasada con retención de pasador positiva (PPR2, Postive Pin Retention)
Componentes (4)	Superficies de funcionamiento reforzadas de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena Superficies de funcionamiento reforzadas de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena
Componentes (5)	Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador
Componentes (6)	Válvula retardadora hidráulica automática Válvula retardadora hidráulica automática
Componentes (7)	Alarma acústica de desplazamiento (avance y retroceso) Alarma acústica de desplazamiento (avance y retroceso)

Cabina del operador

Componentes (1)	Cabina presurizada con filtración positiva Cabina presurizada con filtración positiva
Componentes (2)	Espejo de la cabina con calefacción Espejo de la cabina con calefacción
Componentes (3)	Ventana superior deslizante de la puerta Ventana superior deslizante de la puerta
Componentes (4)	Martillo de seguridad para romper vidrio Martillo de seguridad para romper vidrio
Componentes (5)	Parabrisas inferior desmontable dentro del almacenamiento de la cabina Parabrisas inferior desmontable dentro del almacenamiento de la cabina
Componentes (6)	Patrones alternativos de los controles de palanca universal que incluyen SO/JIS, BHL, MHI, KOBE o SCM Patrones alternativos de los controles de palanca universal que incluyen SO/JIS, BHL, MHI, KOBE o SCM
Componentes (7)	Portavasos Portavasos
Componentes (8)	Portadocumentos Portadocumentos
Componentes (9)	Radio AM/FM Radio AM/FM
Componentes (10)	Radio FM/AM con puerto auxiliar para MP3 Radio FM/AM con puerto auxiliar para MP3
Componentes (11)	Dos altavoces estéreo Dos altavoces estéreo
Componentes (12)	Estante de almacenamiento adecuado para lonchera o caja de herramientas Estante de almacenamiento adecuado para lonchera o caja de herramientas
Componentes (13)	Pantalla LCD a color con parámetros de servicio, avisos de sucesos y diagnósticos, mantenimiento preventivo, totales de viaje y totales de por vida. Indicadores para velocidad del motor, presión de aceite del motor y temperatura del aceite hidráulico Pantalla LCD a color con parámetros de servicio, avisos de sucesos y diagnósticos, mantenimiento preventivo, totales de viaje y totales de por vida. Indicadores para velocidad del motor, presión de aceite del motor y temperatura del aceite hidráulico
Componentes (14)	Reposacabezas y apoyabrazos Reposacabezas y apoyabrazos
Componentes (15)	Consolas del asiento ajustables independientemente con palancas universales integradas Consolas del asiento ajustables independientemente con palancas universales integradas
Componentes (16)	Palanca neutral (de traba) para todos los controles Palanca neutral (de traba) para todos los controles
Componentes (17)	Pedales de control de desplazamiento con palancas manuales removibles Pedales de control de desplazamiento con palancas manuales removibles
Componentes (18)	Dos tomacorrientes, 10 A (total) Dos tomacorrientes, 10 A (total)
Componentes (19)	Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templado Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templado

Sistema de lubricación automática

Capacidad: tambor de grasa	18 gal (EE.UU.) 68 L
Tipo (1)	Sistema central de lubricación de bancos Sistema central de lubricación de bancos
Tipo (2)	La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios, al cojinete de giro y al varillaje del cucharón La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios, al cojinete de giro y al varillaje del cucharón
Tipo (3)	Carrete de engrase estándar en la máquina para el varillaje del cucharón Carrete de engrase estándar en la máquina para el varillaje del cucharón
Tipo (4)	Se puede acceder al punto de servicio de llenado de grasa desde el nivel de suelo Se puede acceder al punto de servicio de llenado de grasa desde el nivel de suelo

Accesorios

Tipo (1)	Pluma y brazo resistentes a la torsión con diseño de caja soldada Pluma y brazo resistentes a la torsión con diseño de caja soldada
Tipo (2)	Acero de alta resistencia a la tensión con fundiciones de acero macizo en las áreas de pivote Acero de alta resistencia a la tensión con fundiciones de acero macizo en las áreas de pivote
Tipo (3)	Pluma y brazo con alivio de esfuerzo después de la soldadura Pluma y brazo con alivio de esfuerzo después de la soldadura
Tipo (4)	Válvula de posición libre para función de bajada de la pluma Válvula de posición libre para función de bajada de la pluma
Cucharones equipados con lo siguiente:	- Material de revestimiento especial que cubre las principales áreas de desgaste internas y externas - Cubiertas protectoras del labio - Cubiertas protectoras del ala - Cubiertas protectoras del talón - Material de revestimiento especial que cubre las principales áreas de desgaste internas y externas - Cubiertas protectoras del labio - Cubiertas protectoras del ala - Cubiertas protectoras del talón

Accesorio de retroexcavadora (BH): alcance de trabajo

Profundidad máxima de excavación	26.3 pies 8 m
Alcance máximo de excavación	45.6 pies 13.9 m
Altura máxima de excavación	41.9 pies 12.8 m
Altura de descarga máxima	27.9 pies 8.5 m

Accesorio de retroexcavadora (BH): fuerza de excavación

Fuerza de excavación del cucharón: SAE	112600 lbf 501 kN
Fuerza de excavación del cucharón: ISO	120,947 lbf 538 kN
Fuerza de excavación del brazo: ISO	104,761 lbf 466 kN
Fuerza de excavación del brazo: SAE	98800 lbf 439 kN

Accesorio para retroexcavadora (BH): retroexcavadora

Capacidad 1:1	10.6 yd³ 8.1 m³
Ancho total	8.8 pies 2682 mm
Número de dientes	5 5
Sistema de dientes	Cat C70 o M75 Cat C70 o M75
Peso: incluido un paquete de desgaste estándar	18521 lb 8401 kg
Densidad máxima del material: suelto	3030 lb/yd³ 1.8 t/m³

6015 Equipos estándar

Imprimir

Tren de fuerza Cat

Motor C27 Cat

Sistema de postratamiento (de uso solo en Tier 4 final): – Catalizador de oxidación para combustible diésel (DOC) – Sistema de reducción de NOx (NRS) – Solución sin fluido de escape de combustible diésel (DEF)

Posenfriador aire a aire (ATAAC)

Turbocompresor

Ventilador del radiador de mando hidráulico

Velocidad del ventilador con control electrónico

Administración del motor microprocesada

Filtros de aire de servicio pesado

Filtración de combustible de dos etapas con separador de agua

Auxiliar de arranque automático con éter

Protectores térmicos del sistema de escape

Motores de arranque eléctrico dobles de 24 V

Parada automática del motor en vacío

Cebado automático de combustible

Sistema hidráulico

Sistema de gestión de potencia con controles integrados: – Gestión de flujo bajo demanda de bombas de implementos/desplazamiento (3) y de giro (1) – Control de anticipación de carga mejorado (LEAC) para evitar la sobrecarga del motor – Tecnología de compensación proporcional de prioridad de presión (PPPC) que prioriza el flujo y la presión de la bomba para funciones individuales (pluma, brazo y cucharón) durante operaciones simultáneas

Corte de presión de las bombas principales

Conjuntos de mangueras hidráulicas Cat

Enfriamiento del aceite para engranaje de la transmisión de la bomba

Circuito de giro cerrado

Interruptor de habilitación del freno de estacionamiento

Lógica de giro antideriva

Puntos de prueba de presión

Filtros de flujo completo y alta presión (200 μm), bombas principales

Filtros de flujo completo (20 μm), circuito de retorno

Filtros de flujo completo (6 μm), circuito de retorno de enfriamiento

Filtros de presión (6 μm), servocircuito

Filtros de carga de giro (15 μm)

Rejillas de retorno de la caja de la bomba (125μm)

Válvulas de posición libre de la pluma y circuito de regeneración

Sistema eléctrico

Cuatro baterías sin mantenimiento

Interruptor aislador de la batería con traba

14reflectores de trabajo LED de brillo alto

5 luces de servicio LED

Dos bocinas eléctricas

Tren de rodaje

Diseño de cadena sellada y engrasada con retención positiva del pasador 2 (PPR2)

Cadenas de servicio pesado (HD) con pisones de cadena forjados de garra doble

Rodillos de eje fijo HD

Ruedas guía de eje fijo HD

Protección HD del tren de rodaje: – Protector del motor de propulsión – Protectores de los tubos de traslación – Protección de la tubería de lubricación del cojinete de giro

Válvula retardadora hidráulica automática

Alarma acústica de desplazamiento (avance y retroceso)

Tapas del motor de desplazamiento con puertas de servicio

Superficies de funcionamiento reforzadas de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadena

Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador

Sistema de lubricación automática

Contenedor de grasa con capacidad de 215 L (57 gal EE.UU.)

La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios, al cojinete de giro y al varillaje del cucharón

Entorno del operador

Sistema HVAC simple

Cabina presurizada con filtración positiva

Pedales de control de desplazamiento con palancas manuales removibles

Cómodo asiento de múltiples ajustes con amortiguación neumática y las siguientes características: – Calefacción del asiento – Soporte lumbar – Cinturón de seguridad de dos puntos – Reposacabezas y apoyabrazos

Ventana superior deslizante de la puerta

Parabrisas inferior desmontable dentro del almacenamiento de la cabina

Consolas del asiento ajustables independientemente con palancas universales integradas

Palanca neutral (de traba) para todos los controles

Dos tomacorrientes, 10 A (total)

Servocontrol electrohidráulico

Patrones alternativos de los controles de palanca universal (ISO/JIS, BHL, MHI, KOBE o SCM)

Radio FM/AM con puerto auxiliar para MP3

Ventana lateral deslizante

Limpia/lavaparabrisas para parabrisas inferior y superior

Persiana de rodillo en el parabrisas

Pantalla LCD a color táctil de 178 mm (7") que incluye: – Parámetros de servicio del motor, sistema hidráulico y lubricación – Avisos de sucesos y diagnósticos – Indicadores de velocidad del motor, presión de aceite del motor y temperatura del aceite hidráulico – Mantenimiento preventivo – Total de viaje – Totales de por vida

Escalera de acceso fijo

Espejo de la cabina con calefacción

Almacenamiento de documentos

Accesorio para retroexcavadora

Pluma de 7,6 m (24' 11")

Pluma y brazo con alivio de esfuerzo térmico después de la soldadura

Paquete de desgaste del cucharón

Tecnología Cat

Cat Product Link™ Elite (celular)

Preparada para las soluciones Cat MineStar™

Servicio y mantenimiento

Intervalo de cambio de aceite del motor: 500 horas

Intervalo de cambio de aceite hidráulico: 5.000 horas

Orificios de análisis programado de aceite (S·O·SSM)

Monitoreo de presión piloto mediante Técnico Electrónico (ET)

Área de servicio centralizada accesible a nivel del suelo: – Combustible diésel – Grasa

Conector de carga de batería Cat

Luz indicadora de engrase

Lubricante estándar

Tomacorriente de arranque auxiliar

Seguridad y protección

Interruptores de parada de emergencia: uno en la cabina, tres en el módulo del motor, una cuerda de tracción accesible a nivel del suelo

Protector para el operador (protector superior)

Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templado

Martillo de seguridad para romper vidrio

Varios

Calcomanías ISO o ANSI

6015 Equipos opcionales

Imprimir

Tren de fuerza Cat

Paquete de enfriamiento de aluminio

Paquete de enfriamiento Mesabi

Tren de rodaje

Pisones de cadena de 700 mm (2' 4") de ancho

Pisones de cadena de 900 mm (3' 0") de ancho

Pisones de cadena de 1.000 mm (3' 3") de ancho

Placa inferior para protección adicional del tren de rodaje

Protectores de las cadenas: cadena completa

Protectores de las cadenas: cadena central

Protección HD del tren de rodaje: – Protector de la caja de engranajes de propulsión

Entorno del operador

Escalera de acceso eléctrica en 45°

Sistema Monitor de cámaras VISION 360 (cuatro cámaras y una pantalla a color adicional)

Accesorio para retroexcavadora

Brazo de 3,4 m (11' 2")

Brazo de 4,1 m (13' 5")

Máquina base sin frente (sin pluma, sin brazo, sin varillaje)

Tecnología Cat

Cat Product Link Elite (satelital)

Cat Product Link Elite (sin radio)

Clima frío

Paquete para clima frío (120 V): calentador de refrigerante del motor (se requiere fuente de alimentación externa, 60 Hz)

Paquete para clima frío (240 V): calentador de refrigerante del motor (se requiere fuente de alimentación externa, 50 Hz)

Servicio y mantenimiento

Fluido hidráulico Cat Bio HYDO™ Advanced

Lubricante de alta temperatura

Lubricante para temperaturas bajas

Seguridad y protección

Protección del operador (protección delantera)

Cucharones

Cucharones adicionales disponibles según la aplicación, a través de su distribuidor Cat local

Tecnología y servicios compatibles

Aproveche los datos conectados y los principios de seguridad de Caterpillar para mejorar la eficiencia, aumentar la productividad y hacer que su negocio sea más rentable.

Fleet for Surface de Cat

Fleet de Cat® MineStar es la mejor fuente de información para la gestión de flotas. Este sistema integrado de monitoreo y gestión de flotas se puede utilizar con cualquier máquina o sistema para medir, gestionar y mejorar todos los aspectos de una operación, sin importar el tamaño o el tipo. Fleet proporciona visibilidad en tiempo real del tiempo de ciclo, la carga útil y otros parámetros clave de la operación. Supervisa las ubicaciones de las máquinas y el movimiento de materiales y proporciona alertas de rutas incorrectas para garantizar que el material se mueva a la ubicación adecuada.

Explore la tecnología

1 - 8 de 9 Items Artículos

Anterior Siguiente

Fleet de Cat® MineStar es la mejor fuente de información para la gestión de flotas. Este sistema integrado de monitoreo y gestión de flotas se puede utilizar con cualquier máquina o sistema para medir, gestionar y mejorar todos los aspectos de una operación, sin importar el tamaño o el tipo. Fleet proporciona visibilidad en tiempo real del tiempo de ciclo, la carga útil y otros parámetros clave de la operación. Supervisa las ubicaciones de las máquinas y el movimiento de materiales y proporciona alertas de rutas incorrectas para garantizar que el material se mueva a la ubicación adecuada.

Explore la tecnología

Cat Health

Mediante el monitoreo frecuente de las condiciones de la máquina, se puede adoptar un enfoque más proactivo del mantenimiento y la reparación para las minas. Los datos sobre el estado de los equipos son un elemento clave en la contribución de ese enfoque. Los datos ayudan a que se puedan detectar problemas de las minas en los equipos mucho antes de que fallen.

Acceder a los datos adecuados en el momento oportuno es fundamental para mejorar la inteligencia operativa y el análisis predictivo de la máquina. Cat® MineStar™ Health lo ayuda a satisfacer esa necesidad. Para ello, lo conecta con sus máquinas y le proporciona información importante. El conjunto de productos MineStar Health se compone de facilitadores de conectividad que recopilan, convierten y transmiten los datos de los equipos; y aplicaciones que visualizan, analizan e informan sobre los datos del estado de los equipos.

Explore la tecnología

1 - 8 de 9 Items Artículos

Anterior Siguiente

Mediante el monitoreo frecuente de las condiciones de la máquina, se puede adoptar un enfoque más proactivo del mantenimiento y la reparación para las minas. Los datos sobre el estado de los equipos son un elemento clave en la contribución de ese enfoque. Los datos ayudan a que se puedan detectar problemas de las minas en los equipos mucho antes de que fallen.

Acceder a los datos adecuados en el momento oportuno es fundamental para mejorar la inteligencia operativa y el análisis predictivo de la máquina. Cat® MineStar™ Health lo ayuda a satisfacer esa necesidad. Para ello, lo conecta con sus máquinas y le proporciona información importante. El conjunto de productos MineStar Health se compone de facilitadores de conectividad que recopilan, convierten y transmiten los datos de los equipos; y aplicaciones que visualizan, analizan e informan sobre los datos del estado de los equipos.

Explore la tecnología

Terrain for Loading de Cat

La producción de la mina depende de una carga y acarreo eficientes. Terrain para carga de Cat® MineStar™ hace que esas operaciones sean más productivas y, al mismo tiempo, proporciona retroalimentación precisa al personal clave. Se trata de un sistema de orientación de la máquina que proporciona datos en tiempo real en la cabina, sobre todo, desde la posición del cucharón y la altura del banco hasta los cuerpos de minerales y el volumen de material cortado y llenado. Esto permite a todos los operadores maximizar la eficiencia de la máquina, lo que lleva a una mejor administración de materiales, pendientes más precisas y menos desgaste y trabajo duplicado.

Explore la tecnología

1 - 8 de 9 Items Artículos

Anterior Siguiente

La producción de la mina depende de una carga y acarreo eficientes. Terrain para carga de Cat® MineStar™ hace que esas operaciones sean más productivas y, al mismo tiempo, proporciona retroalimentación precisa al personal clave. Se trata de un sistema de orientación de la máquina que proporciona datos en tiempo real en la cabina, sobre todo, desde la posición del cucharón y la altura del banco hasta los cuerpos de minerales y el volumen de material cortado y llenado. Esto permite a todos los operadores maximizar la eficiencia de la máquina, lo que lleva a una mejor administración de materiales, pendientes más precisas y menos desgaste y trabajo duplicado.

Explore la tecnología
