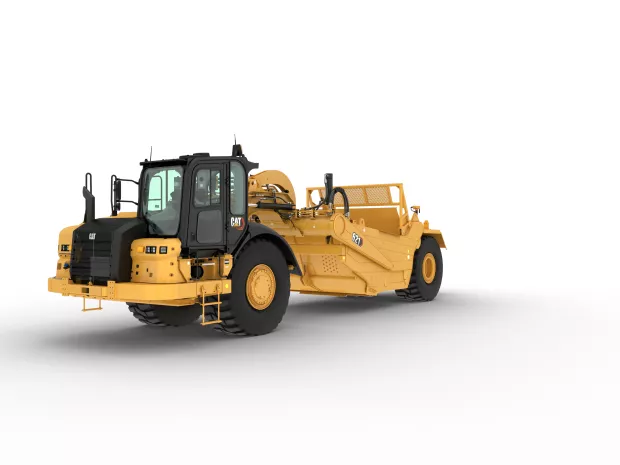

621 Traíllas de taza abierta

Consultar Precio Buscar un distribuidor

Especificaciones principales

Potencia al volante: tractor/traílla: 304 kW (407 hp); 304 kW (407 hp)

Capacidad de la traílla: colmada: 24 yd³; 18.4 m³

Ancho total: 11.8 pies; 3.57 m

621
Cambiar modelo

Descripción general

Redefine su potencial de ganancias

Con la carga rápida, las altas velocidades de desplazamiento y la capacidad de cargar y descargar en movimiento, se aceleran los tiempos de ciclo, lo cual permite que con las mototraíllas Cat se proporcione una alta productividad al menor costo por tonelada de manera constante.

Beneficios

Mayor Comodidad

Los controles ergonómicos y el interior de la cabina recientemente rediseñado proporcionan un entorno de trabajo más cómodo y eficiente durante todo el día.

Mejor Productividad

Las mejoras en la eficiencia del combustible y los controles sensibles de la transmisión APECS (Advanced Productivity Electronic Control System, Sistema de control electrónico de productividad avanzada) ofrecen más productividad en la mayoría de las aplicaciones.

Más Seguridad

Las nuevas características de seguridad ayudan a los operadores a ser más productivos y trabajar de manera más eficiente durante todo el día.

Características de un vistazo

Se muestran 1-6 de 6

Aumente la productividad

La modalidad inteligente ayuda a reducir el consumo de combustible, ya que adapta de forma automática la marcha correcta y la potencia hidráulica según las condiciones de excavación.
El sistema de control electrónico de productividad avanzada (APECS, Advanced Productivity Electronic Control System) permite establecer una conexión del motor y la transmisión en un nivel superior. Gracias a esta comunicación, la máquina aprovecha mejor la potencia y el par que genera el motor. El resultado neto es la capacidad de mover más material.
Use el control de velocidad de desplazamiento para definir la velocidad máxima deseada y la máquina encontrará la marcha más adecuada para el motor y la transmisión. De esta manera, logrará un menor consumo de combustible.
La función de limitación de velocidad de la máquina permite que esta mantenga una velocidad máxima establecida en lugar de depender del selector de marcha máxima.
El calado automático ayuda a llevar rápidamente la transmisión a la temperatura de operación en el arranque cuando se trabaja en climas más fríos.
Aumente la productividad mediante el uso del sistema Cat Payload con Sequence Assist.
Cat Payload para traíllas es una solución de movimiento de tierras que permite lograr una carga útil y eficiencia óptimas en el sitio de trabajo. Esta solución permite realizar pesajes sobre la marcha utilizando la presión del cilindro de levantamiento de la caja durante el segmento de acarreo con carga. Además, está optimizada para usarse con Sequence Assist. Esto ofrece mayor productividad con menos esfuerzo del operador.

TRABAJE CON COMODIDAD

Trabaje con comodidad

Reduzca la necesidad del operador de ingresar hasta 14 comandos
individuales por ciclo con Sequence Assist (accesorio optativo).
• Conduzca con menos esfuerzo gracias al sistema de dirección de alta presión
con un diseño renovado.
Aproveche las mejoras en el interior y un entorno de trabajo
más ergonómico con una cabina un 21 % más grande que la cabina de la serie G.
Los controles ergonómicos intuitivos mantienen a los operadores concentrados en su trabajo.
Mantenga la temperatura deseada de la cabina con el control de temperatura automático.
.

DISEÑO PARA LA SEGURIDAD

Diseño para la seguridad

Mejore el reconocimiento de los alrededores del sitio para los operadores
con el Sistema de Visión de Área de Trabajo (WAVS, Work Area Vision System).
El indicador del cinturón de seguridad proporciona alertas visuales
y sonoras cuando el cinturón de seguridad no está abrochado.
El sistema de enganche de amortiguación avanzado permite que el enganche absorba los impactos y evite el tope final, gracias a que anticipa dichos sucesos y regula la velocidad de amortiguación. Esto da como resultado una reducción del mantenimiento del enganche y una mejor conducción para el operador en condiciones difíciles.

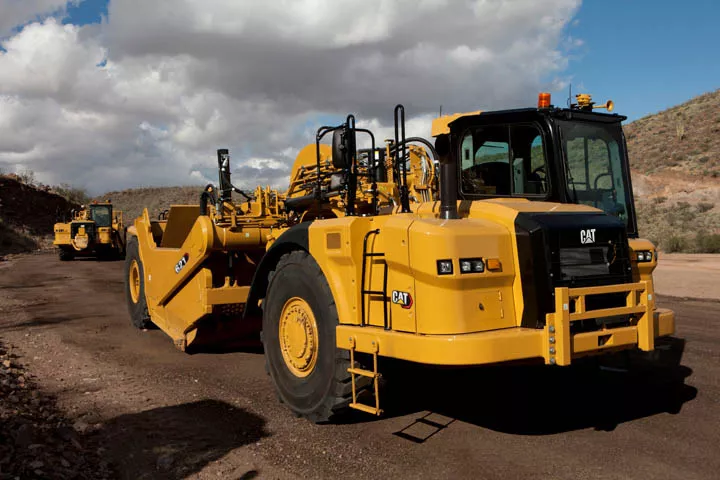

FÁCIL DE OPERAR

Fácil de operar

La cabina espaciosa cuenta con controles simples e intuitivos y una excelente visibilidad
. La cabina proporciona un entorno cómodo para trabajar durante
todo el día.
La suspensión del asiento con administración avanzada
de amortiguación (ARM, Advanced Ride Management) Cat reduce el movimiento de final de carrera del cilindro de carga para ofrecer un desplazamiento más suave.
La protección contra el exceso de velocidad del motor se activará automáticamente sin intervención del operador cuando la máquina esté en la octava marcha. La máquina ayudará a reducir la velocidad ya que cancelará la orden del acelerador y activará el freno de compresión del motor.

TECNOLOGÍAS CAT INTEGRADAS

Tecnologías Cat integradas

Monitoree, gestione y mejore las operaciones en el sitio de trabajo.
Alcance la nivelación objetivo más rápido y con mayor precisión con las tecnologías Cat GRADE. Terminar los trabajos en menos pasadas y con menos esfuerzo del operador le permitirá ahorrar tiempo y aumentar las ganancias.
Product Link™ recopila datos de la máquina que se pueden ver en línea a través de las aplicaciones web y móviles (accesorio optativo).
Acceda a la información en cualquier momento y lugar con VisionLink® y use estos datos a fin de tomar decisiones fundamentadas para aumentar la productividad, reducir los costos, simplificar el mantenimiento y mejorar la seguridad
en el sitio de trabajo.
Acorte la curva de aprendizaje para operadores sin experiencia con
Sequence Assist y Load Assist (incluidos con el accesorio
Cat Grade).

EJECUCIÓN CON EFICIENCIA

Ejecución con eficiencia

El nuevo ventilador hidráulico proporcional a la demanda del tractor ayuda a reducir el consumo de combustible.
El Motor Cat C13 del tractor cumple con las normas de emisiones
Tier 4 final de la EPA de EE.UU. o Stage V de la UE, o con configuraciones
sin certificación equivalentes a Tier 2 de la EPA de EE.UU. o Tier 3 de la EPA de EE.UU. o Stage IIIA de la UE, lo que contribuye a reducir el consumo de combustible.
Los protectores contra desbordamiento del brazo de tiro desvían el material del recipiente. Esto evita que el material quede atrapado entre los brazos de tiro y los laterales del recipiente.
Cat Grade Control (accesorio optativo) garantiza mediante funciones inteligentes que la máquina no corte por debajo del nivel del suelo en un área de corte ni rellene en exceso en un área de llenado.

La modalidad inteligente ayuda a reducir el consumo de combustible, ya que adapta de forma automática la marcha correcta y la potencia hidráulica según las condiciones de excavación.
El sistema de control electrónico de productividad avanzada (APECS, Advanced Productivity Electronic Control System) permite establecer una conexión del motor y la transmisión en un nivel superior. Gracias a esta comunicación, la máquina aprovecha mejor la potencia y el par que genera el motor. El resultado neto es la capacidad de mover más material.
Use el control de velocidad de desplazamiento para definir la velocidad máxima deseada y la máquina encontrará la marcha más adecuada para el motor y la transmisión. De esta manera, logrará un menor consumo de combustible.
La función de limitación de velocidad de la máquina permite que esta mantenga una velocidad máxima establecida en lugar de depender del selector de marcha máxima.
El calado automático ayuda a llevar rápidamente la transmisión a la temperatura de operación en el arranque cuando se trabaja en climas más fríos.
Aumente la productividad mediante el uso del sistema Cat Payload con Sequence Assist.
Cat Payload para traíllas es una solución de movimiento de tierras que permite lograr una carga útil y eficiencia óptimas en el sitio de trabajo. Esta solución permite realizar pesajes sobre la marcha utilizando la presión del cilindro de levantamiento de la caja durante el segmento de acarreo con carga. Además, está optimizada para usarse con Sequence Assist. Esto ofrece mayor productividad con menos esfuerzo del operador.

Reduzca la necesidad del operador de ingresar hasta 14 comandos
individuales por ciclo con Sequence Assist (accesorio optativo).
• Conduzca con menos esfuerzo gracias al sistema de dirección de alta presión
con un diseño renovado.
Aproveche las mejoras en el interior y un entorno de trabajo
más ergonómico con una cabina un 21 % más grande que la cabina de la serie G.
Los controles ergonómicos intuitivos mantienen a los operadores concentrados en su trabajo.
Mantenga la temperatura deseada de la cabina con el control de temperatura automático.
.

Mejore el reconocimiento de los alrededores del sitio para los operadores
con el Sistema de Visión de Área de Trabajo (WAVS, Work Area Vision System).
El indicador del cinturón de seguridad proporciona alertas visuales
y sonoras cuando el cinturón de seguridad no está abrochado.
El sistema de enganche de amortiguación avanzado permite que el enganche absorba los impactos y evite el tope final, gracias a que anticipa dichos sucesos y regula la velocidad de amortiguación. Esto da como resultado una reducción del mantenimiento del enganche y una mejor conducción para el operador en condiciones difíciles.

La cabina espaciosa cuenta con controles simples e intuitivos y una excelente visibilidad
. La cabina proporciona un entorno cómodo para trabajar durante
todo el día.
La suspensión del asiento con administración avanzada
de amortiguación (ARM, Advanced Ride Management) Cat reduce el movimiento de final de carrera del cilindro de carga para ofrecer un desplazamiento más suave.
La protección contra el exceso de velocidad del motor se activará automáticamente sin intervención del operador cuando la máquina esté en la octava marcha. La máquina ayudará a reducir la velocidad ya que cancelará la orden del acelerador y activará el freno de compresión del motor.

Monitoree, gestione y mejore las operaciones en el sitio de trabajo.
Alcance la nivelación objetivo más rápido y con mayor precisión con las tecnologías Cat GRADE. Terminar los trabajos en menos pasadas y con menos esfuerzo del operador le permitirá ahorrar tiempo y aumentar las ganancias.
Product Link™ recopila datos de la máquina que se pueden ver en línea a través de las aplicaciones web y móviles (accesorio optativo).
Acceda a la información en cualquier momento y lugar con VisionLink® y use estos datos a fin de tomar decisiones fundamentadas para aumentar la productividad, reducir los costos, simplificar el mantenimiento y mejorar la seguridad
en el sitio de trabajo.
Acorte la curva de aprendizaje para operadores sin experiencia con
Sequence Assist y Load Assist (incluidos con el accesorio
Cat Grade).

El nuevo ventilador hidráulico proporcional a la demanda del tractor ayuda a reducir el consumo de combustible.
El Motor Cat C13 del tractor cumple con las normas de emisiones
Tier 4 final de la EPA de EE.UU. o Stage V de la UE, o con configuraciones
sin certificación equivalentes a Tier 2 de la EPA de EE.UU. o Tier 3 de la EPA de EE.UU. o Stage IIIA de la UE, lo que contribuye a reducir el consumo de combustible.
Los protectores contra desbordamiento del brazo de tiro desvían el material del recipiente. Esto evita que el material quede atrapado entre los brazos de tiro y los laterales del recipiente.
Cat Grade Control (accesorio optativo) garantiza mediante funciones inteligentes que la máquina no corte por debajo del nivel del suelo en un área de corte ni rellene en exceso en un área de llenado.

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para 621

Motor del tractor

Potencia al volante: tractor/traílla

304 kW (407 hp) 304 kW (407 hp)

Recipiente de la traílla

Capacidad de la traílla: colmada

24 yd³ 18.4 m³

Generalidades

Ancho total	11.8 pies 3.57 m
Altura total de embarque	13.22 pies 4.03 m
Capacidad de la traílla al ras	17.1 yd³ 13 m³
Capacidad de la traílla: colmada	24 yd³ 18.4 m³
Carga nominal	26.127 kg (57.600 lb); 26,19 toneladas métricas (28,81 ton EE.UU.) 26.127 kg (57.600 lb); 26,19 toneladas métricas (28,81 ton EE.UU.)
Ancho de corte	10.4 pies 3.14 m
Profundidad máxima de corte	12.4 pulg 315 mm
Profundidad máxima de distancia	21.3 pulg 540 mm
Velocidad máxima con carga	33.5 milla/h 53.9 km/h
Ancho de giro de espacio libre vertical a espacio libre vertical de 180°	38.71 pies 11.8 m
Neumáticos de la traílla	33.25R29E3 33.25R29E3
Neumáticos del mando del tractor	33.25R29E3 33.25R29E3
Capacidad de recarga del tanque de combustible de la traílla	201 gal (EE.UU.) 763 L

Sin empuje y arrastre

Peso en orden de trabajo vacío	79774 lb 36385 kg
Longitud total	45.10 pies 14.02 m

Tiro y empuje

Peso en orden de trabajo vacío	83138 lb 37711 kg
Longitud total con gancho bajado	51.1 pies 15.58 m

Dimensiones

Ancho total de la máquina	141.1 pulg 3585 mm
Ancho del tractor	133.1 pulg 3381 mm
Ancho interior del recipiente	120 pulg 3048 mm
Ancho de los neumáticos traseros exteriores	128.9 pulg 3275 mm
Altura: envío general	158.6 pulg 4029 mm
Altura: parte superior de la cabina	142.2 pulg 3612 mm
Espacio libre sobre el suelo: tractor	21.9 pulg 557 mm
Parte delantera del tractor al eje delantero	122.8 pulg 3119 mm
Eje al pasador de enganche vertical	21.3 pulg 540 mm
Altura máxima de la hoja de la traílla	21.3 pulg 540 mm
Distancia entre ejes	314.9 pulg 7998 mm
Eje trasero: parte posterior de la máquina	114.1 pulg 2898 mm
Longitud máxima (empuje y arrastre)	613.2 pulg 15576 mm
Ancho total de la máquina con escalera bajada	149.2 pulg 3790 mm
Longitud total de la máquina estándar	551.8 pulg 14015 mm
Ancho de las líneas centrales de los neumáticos traseros	90.2 pulg 2290 mm

Transmisión

Avance 1	3.1 milla/h 5 km/h
2 de avance	5.5 milla/h 8.9 km/h
Avance 3	7.5 milla/h 12.1 km/h
4 de avance	10.1 milla/h 16.3 km/h
5 de avance	13.6 milla/h 21.9 km/h
6 de avance	18.4 milla/h 29.6 km/h
7 de avance	24.8 milla/h 39.9 km/h
8 de avance	33.5 milla/h 53.9 km/h
Retroceso	5.7 milla/h 9.2 km/h
Velocidad máxima con carga	33.5 milla/h 53.9 km/h

Capacidades de llenado de servicio: tractor

Mando final: cada uno	5 gal EE.UU. 19 L
Limpiaparabrisas	1.3 gal EE.UU. 5 L

Capacidades de llenado de servicio

Sistema de enfriamiento de la traílla	8.7 gal EE.UU. 33 L
Cárter	9.7 gal (EE.UU.) 37 L
Sistema de la transmisión	25.5 gal (EE.UU.) 97 L
Sistema de enfriamiento	11 gal (EE.UU.) 42 L
Líquido de escape para combustible diésel (DEF)	8.1 gal EE.UU. 30.5 L
Tanque de combustible	216.01 gal (EE.UU.) 818 L
Sistema hidráulico	21.926 gal (EE.UU.) 83 L

Motor

RPM nominales del motor del tractor	2000 rpm 2000 rpm
Modelo del motor del tractor	Cat® C13 Cat® C13
Potencia al volante: tractor	407 hp 304 kW
Nota	Cumple las normas de emisiones Tier 4 final de la EPA de EE.UU. o Stage V de la UE, o sin certificación y equivalente a Tier 2 de la EPA de EE.UU., o sin certificación y equivalente a Tier 3 de la EPA de EE.UU. y Stage IIIA de la UE. Cumple las normas de emisiones Tier 4 final de la EPA de EE.UU. o Stage V de la UE, o sin certificación y equivalente a Tier 2 de la EPA de EE.UU., o sin certificación y equivalente a Tier 3 de la EPA de EE.UU. y Stage IIIA de la UE.

Cabina

ROPS/FOPS	Cumple con las normas ISO Cumple con las normas ISO
Nivel de sonido exterior	El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A). El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A).

Normas de cumplimiento de criterios de seguridad

Alarma de retroceso	ISO 9533:2010 ISO 9533:2010
Estructura de Protección contra la Caída de Objetos (FOPS)	ISO 3449:2005 Level II ISO 3449:2005 Level II
Sistema de dirección	ISO 5010:2007 ISO 5010:2007
Estructura de protección en caso de vuelcos (ROPS, Roll Over Protective Structure)	ISO 3471:2008 para hasta 17.084 kg (37.664 lb) ISO 3471:2008 para hasta 17.084 kg (37.664 lb)
Cinturón de seguridad	SAE J386:JUN1985 SAE J386:JUN1985
Frenos	ISO 3450:2011 ISO 3450:2011

Velocidades de desplazamiento: desviación

Marcha de la transmisión: retroceso	5.7 milla/h 9.2 km/h
Marcha de la transmisión: tercera	7.5 milla/h 12.1 km/h
Marcha de la transmisión: primera	3.1 milla/h 5 km/h
Marcha de la transmisión: séptima	24.8 milla/h 39.9 km/h
Marcha de la transmisión: cuarta	10.1 milla/h 16.3 km/h
Marcha de la transmisión: sexta	18.4 milla/h 29.6 km/h
Marcha de la transmisión: quinta	13.6 milla/h 21.9 km/h
Marcha de la transmisión: segunda	5.5 milla/h 8.9 km/h
Marcha de la transmisión: octava	33.5 milla/h 53.9 km/h

Tiempos de ciclo del implemento

Bajada del gancho	3.2 s 3.2 s
Bajada de la compuerta	3.8 s 3.8 s
Bajada de la caja	3.5 s 3.5 s
Levantamiento del gancho	1.8 s 1.8 s
Retracción del expulsor	6.7 s 6.7 s
Extensión del expulsor	5.2 s 5.2 s
Levantamiento de la compuerta	3 s 3 s
Levantamiento de la caja	3.3 s 3.3 s

621 Equipos estándar

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

TREN DE FUERZA: TRACTOR

Cat® C13

Freno de motor Cat

Arranque eléctrico de 24 V

Filtro de aire de tipo seco con antefiltro

Ventilador hidráulico

Parada del motor a nivel del suelo

Radiador con núcleo de unidad de aluminio de 9 aletas por pulgada

Protector del cárter

Silenciador (solamente para una configuración del motor en regiones menos reguladas o no reguladas)

Auxiliar de arranque con éter

Sistema de frenos:
– Frenos hidráulicos de discos sumergidos en aceite principal y secundario
– Freno de estacionamiento de liberación hidráulica y accionamiento por resorte
– Traba del acelerador

Transmisión:
– Servotransmisión planetaria de 8 velocidades
– Control ECPC (Electronic Clutch Pressure Control, Control electrónico de presión del embrague)
– Software APECS
– Selección de marcha máxima programable
– Posición fija de la transmisión
– Traba del diferencial
– Protector del tren de fuerza
– Reducción de patinaje estándar del neumático
– Control de velocidad de desplazamiento
– Límite de velocidad de la máquina
– Protección de la traba del diferencial

TREN DE FUERZA: TRAÍLLA

Sistema de frenos:
– Primario y secundario; hidráulicos de discos sumergidos en aceite

SISTEMA ELÉCTRICO: TRACTOR

Alternador, 150 amp

Baterías (4) de 12 V, 1.000 CCA, que no requieren mantenimiento de alto rendimiento

Sistema eléctrico de 24 V

Sistema de iluminación:
– Faros halógenos
– Señales de giro con función de peligro, reflectores LED (2), cuchilla (1) recipiente, luces halógenas laterales (2)

Enchufe de arranque/carga

SISTEMA ELÉCTRICO: TRAÍLLA

Alarma de retroceso

Sistema de iluminación:
– Luces del freno LED
– Señales de giro con función de peligro LED

ENTORNO DEL OPERADOR: TRACTOR

Sistema de calefacción, ventilación y aire acondicionado (HVAC), calentamiento, AC, descongelamiento

Control, termostático del sistema HVAC

Gancho para ropa

Plataforma para lonchera con correa de sujeción

Conexión de diagnóstico (2)

Tomas de corriente de 12V (2)

Traba del diferencial (1)

Luz interior en el techo

Bocina eléctrica

Control del implemento con manilla en T

Espejo retrovisor

Listo para la instalación de radio

Cabina presurizada con ROPS/FOPS

Interruptores del teclado:
– Traba del acelerador
– Limpia/lavaparabrisas
– Luces de peligro
– Selección de nivel de retardo
– Encendido y apagado de las luces de trabajo
– Modalidad de información en la pantalla del Messenger

Interruptores basculantes con lengüeta de seguridad

Cinturón de seguridad, fijo de dos piezas

Asiento con control de amortiguación avanzado Cat (ARM) Cat Comfort series 3 que gira 30°

Volante de dirección, inclinable, telescópico, acolchado

Ventanas con salida de emergencia por el lado derecho

Ventanas deslizantes

Ventanas laminadas con cremallera

Limpiaparabrisas en las ventanas delanteras y traseras (incluye lavaparabrisas)

Traba de la puerta

Pantalla de Messenger

Indicadores y advertencias:
– Temperatura del refrigerante
– Temperatura del aceite del motor
– Temperatura del aceite hidráulico
– Nivel de combustible
– Freno de estacionamiento
– Traba del implemento
– Sistema de frenos
– Requiere regeneración
– Traba del acelerador
– Voltaje del sistema
– Dirección secundaria
– Gancho hacia abajo
– Expulsor automático
– Traba del diferencial
– Posición libre de la compuerta
– Posición fija de la transmisión
– Enganche de amortiguación
– Luces altas
– Luz de acción
– Velocidad del motor en rpm
– Selección de marchas

FLUIDOS

Refrigerante de larga duración a –37 °C (–34 °F)

OTRO EQUIPO ESTÁNDAR DEL TRACTOR

Enganche de amortiguación avanzado

Acumuladores (enganche de amortiguación) con número de registro canadiense (CRN)

Rápido cambio de aceite

Guardabarros no metálicos

Calentador, refrigerante del motor, 120 V

Llantas (2)

Pasador de remolque delantero

Cerraduras contra vandalismo

Calentador, refrigerante del motor, 120 V

OTRO EQUIPO ESTÁNDAR DE LA TRAÍLLA

Recipiente
– 18,4 m³ (24 yd³), colmado
– 14,1 m³ (18,4 yd³), al ras

Cerraduras contra vandalismo

Cilindros hidráulicos de detección de posición (levantamiento de la caja y la compuerta)

621 Equipos opcionales

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

CONFIGURACIONES DE LA DIRECCIÓN

Configuración de la dirección secundaria

TECNOLOGÍAS INTEGRADAS

Configuración de Sequence Assist

Asistencia de carga

Cat Grade Control con Load Assist

OTROS ACCESORIOS

Configuración de la cámara con WAVS

Traba de la dirección externa

Baliza de la cabina

Bocina de aire

Baliza y bocina de aire

Guardabarros de la traílla

Protector de desbordamiento

Grupo de cables

Placa del año de fabricación

ACCESORIOS DE LUCES DE TRABAJO

Luces de trabajo HID

CONFIGURACIONES DE LA CAPACIDAD PARA TEMPERATURA AMBIENTE

Refrigeración para regiones HRC de alta temperatura ambiente

Refrigeración para regiones HRC de baja temperatura ambiente

Refrigeración para regiones LRC de alta temperatura ambiente

Refrigeración para regiones LRC de baja temperatura ambiente

INSTRUCCIONES DE SERVICIO

Configuración de película: EE.UU. (ANSI)

Colocación de la calcomanía: internacional (ISO)

Especificaciones del producto para 621

Descargar Imprimir

Motor del tractor

Potencia al volante: tractor/traílla

304 kW (407 hp) 304 kW (407 hp)

Recipiente de la traílla

Capacidad de la traílla: colmada

24 yd³ 18.4 m³

Generalidades

Ancho total	11.8 pies 3.57 m
Altura total de embarque	13.22 pies 4.03 m
Capacidad de la traílla al ras	17.1 yd³ 13 m³
Capacidad de la traílla: colmada	24 yd³ 18.4 m³
Carga nominal	26.127 kg (57.600 lb); 26,19 toneladas métricas (28,81 ton EE.UU.) 26.127 kg (57.600 lb); 26,19 toneladas métricas (28,81 ton EE.UU.)
Ancho de corte	10.4 pies 3.14 m
Profundidad máxima de corte	12.4 pulg 315 mm
Profundidad máxima de distancia	21.3 pulg 540 mm
Velocidad máxima con carga	33.5 milla/h 53.9 km/h
Ancho de giro de espacio libre vertical a espacio libre vertical de 180°	38.71 pies 11.8 m
Neumáticos de la traílla	33.25R29E3 33.25R29E3
Neumáticos del mando del tractor	33.25R29E3 33.25R29E3
Capacidad de recarga del tanque de combustible de la traílla	201 gal (EE.UU.) 763 L

Sin empuje y arrastre

Peso en orden de trabajo vacío	79774 lb 36385 kg
Longitud total	45.10 pies 14.02 m

Tiro y empuje

Peso en orden de trabajo vacío	83138 lb 37711 kg
Longitud total con gancho bajado	51.1 pies 15.58 m

Dimensiones

Ancho total de la máquina	141.1 pulg 3585 mm
Ancho del tractor	133.1 pulg 3381 mm
Ancho interior del recipiente	120 pulg 3048 mm
Ancho de los neumáticos traseros exteriores	128.9 pulg 3275 mm
Altura: envío general	158.6 pulg 4029 mm
Altura: parte superior de la cabina	142.2 pulg 3612 mm
Espacio libre sobre el suelo: tractor	21.9 pulg 557 mm
Parte delantera del tractor al eje delantero	122.8 pulg 3119 mm
Eje al pasador de enganche vertical	21.3 pulg 540 mm
Altura máxima de la hoja de la traílla	21.3 pulg 540 mm
Distancia entre ejes	314.9 pulg 7998 mm
Eje trasero: parte posterior de la máquina	114.1 pulg 2898 mm
Longitud máxima (empuje y arrastre)	613.2 pulg 15576 mm
Ancho total de la máquina con escalera bajada	149.2 pulg 3790 mm
Longitud total de la máquina estándar	551.8 pulg 14015 mm
Ancho de las líneas centrales de los neumáticos traseros	90.2 pulg 2290 mm

Transmisión

Avance 1	3.1 milla/h 5 km/h
2 de avance	5.5 milla/h 8.9 km/h
Avance 3	7.5 milla/h 12.1 km/h
4 de avance	10.1 milla/h 16.3 km/h
5 de avance	13.6 milla/h 21.9 km/h
6 de avance	18.4 milla/h 29.6 km/h
7 de avance	24.8 milla/h 39.9 km/h
8 de avance	33.5 milla/h 53.9 km/h
Retroceso	5.7 milla/h 9.2 km/h
Velocidad máxima con carga	33.5 milla/h 53.9 km/h

Capacidades de llenado de servicio: tractor

Mando final: cada uno	5 gal EE.UU. 19 L
Limpiaparabrisas	1.3 gal EE.UU. 5 L

Capacidades de llenado de servicio

Sistema de enfriamiento de la traílla	8.7 gal EE.UU. 33 L
Cárter	9.7 gal (EE.UU.) 37 L
Sistema de la transmisión	25.5 gal (EE.UU.) 97 L
Sistema de enfriamiento	11 gal (EE.UU.) 42 L
Líquido de escape para combustible diésel (DEF)	8.1 gal EE.UU. 30.5 L
Tanque de combustible	216.01 gal (EE.UU.) 818 L
Sistema hidráulico	21.926 gal (EE.UU.) 83 L

Motor

RPM nominales del motor del tractor	2000 rpm 2000 rpm
Modelo del motor del tractor	Cat® C13 Cat® C13
Potencia al volante: tractor	407 hp 304 kW
Nota	Cumple las normas de emisiones Tier 4 final de la EPA de EE.UU. o Stage V de la UE, o sin certificación y equivalente a Tier 2 de la EPA de EE.UU., o sin certificación y equivalente a Tier 3 de la EPA de EE.UU. y Stage IIIA de la UE. Cumple las normas de emisiones Tier 4 final de la EPA de EE.UU. o Stage V de la UE, o sin certificación y equivalente a Tier 2 de la EPA de EE.UU., o sin certificación y equivalente a Tier 3 de la EPA de EE.UU. y Stage IIIA de la UE.

Cabina

ROPS/FOPS	Cumple con las normas ISO Cumple con las normas ISO
Nivel de sonido exterior	El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A). El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A).

Normas de cumplimiento de criterios de seguridad

Alarma de retroceso	ISO 9533:2010 ISO 9533:2010
Estructura de Protección contra la Caída de Objetos (FOPS)	ISO 3449:2005 Level II ISO 3449:2005 Level II
Sistema de dirección	ISO 5010:2007 ISO 5010:2007
Estructura de protección en caso de vuelcos (ROPS, Roll Over Protective Structure)	ISO 3471:2008 para hasta 17.084 kg (37.664 lb) ISO 3471:2008 para hasta 17.084 kg (37.664 lb)
Cinturón de seguridad	SAE J386:JUN1985 SAE J386:JUN1985
Frenos	ISO 3450:2011 ISO 3450:2011

Velocidades de desplazamiento: desviación

Marcha de la transmisión: retroceso	5.7 milla/h 9.2 km/h
Marcha de la transmisión: tercera	7.5 milla/h 12.1 km/h
Marcha de la transmisión: primera	3.1 milla/h 5 km/h
Marcha de la transmisión: séptima	24.8 milla/h 39.9 km/h
Marcha de la transmisión: cuarta	10.1 milla/h 16.3 km/h
Marcha de la transmisión: sexta	18.4 milla/h 29.6 km/h
Marcha de la transmisión: quinta	13.6 milla/h 21.9 km/h
Marcha de la transmisión: segunda	5.5 milla/h 8.9 km/h
Marcha de la transmisión: octava	33.5 milla/h 53.9 km/h

Tiempos de ciclo del implemento

Bajada del gancho	3.2 s 3.2 s
Bajada de la compuerta	3.8 s 3.8 s
Bajada de la caja	3.5 s 3.5 s
Levantamiento del gancho	1.8 s 1.8 s
Retracción del expulsor	6.7 s 6.7 s
Extensión del expulsor	5.2 s 5.2 s
Levantamiento de la compuerta	3 s 3 s
Levantamiento de la caja	3.3 s 3.3 s

621 Equipos estándar

Imprimir

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

TREN DE FUERZA: TRACTOR

Cat® C13

Freno de motor Cat

Arranque eléctrico de 24 V

Filtro de aire de tipo seco con antefiltro

Ventilador hidráulico

Parada del motor a nivel del suelo

Radiador con núcleo de unidad de aluminio de 9 aletas por pulgada

Protector del cárter

Silenciador (solamente para una configuración del motor en regiones menos reguladas o no reguladas)

Auxiliar de arranque con éter

Sistema de frenos:
– Frenos hidráulicos de discos sumergidos en aceite principal y secundario
– Freno de estacionamiento de liberación hidráulica y accionamiento por resorte
– Traba del acelerador

Transmisión:
– Servotransmisión planetaria de 8 velocidades
– Control ECPC (Electronic Clutch Pressure Control, Control electrónico de presión del embrague)
– Software APECS
– Selección de marcha máxima programable
– Posición fija de la transmisión
– Traba del diferencial
– Protector del tren de fuerza
– Reducción de patinaje estándar del neumático
– Control de velocidad de desplazamiento
– Límite de velocidad de la máquina
– Protección de la traba del diferencial

TREN DE FUERZA: TRAÍLLA

Sistema de frenos:
– Primario y secundario; hidráulicos de discos sumergidos en aceite

SISTEMA ELÉCTRICO: TRACTOR

Alternador, 150 amp

Baterías (4) de 12 V, 1.000 CCA, que no requieren mantenimiento de alto rendimiento

Sistema eléctrico de 24 V

Sistema de iluminación:
– Faros halógenos
– Señales de giro con función de peligro, reflectores LED (2), cuchilla (1) recipiente, luces halógenas laterales (2)

Enchufe de arranque/carga

SISTEMA ELÉCTRICO: TRAÍLLA

Alarma de retroceso

Sistema de iluminación:
– Luces del freno LED
– Señales de giro con función de peligro LED

ENTORNO DEL OPERADOR: TRACTOR

Sistema de calefacción, ventilación y aire acondicionado (HVAC), calentamiento, AC, descongelamiento

Control, termostático del sistema HVAC

Gancho para ropa

Plataforma para lonchera con correa de sujeción

Conexión de diagnóstico (2)

Tomas de corriente de 12V (2)

Traba del diferencial (1)

Luz interior en el techo

Bocina eléctrica

Control del implemento con manilla en T

Espejo retrovisor

Listo para la instalación de radio

Cabina presurizada con ROPS/FOPS

Interruptores del teclado:
– Traba del acelerador
– Limpia/lavaparabrisas
– Luces de peligro
– Selección de nivel de retardo
– Encendido y apagado de las luces de trabajo
– Modalidad de información en la pantalla del Messenger

Interruptores basculantes con lengüeta de seguridad

Cinturón de seguridad, fijo de dos piezas

Asiento con control de amortiguación avanzado Cat (ARM) Cat Comfort series 3 que gira 30°

Volante de dirección, inclinable, telescópico, acolchado

Ventanas con salida de emergencia por el lado derecho

Ventanas deslizantes

Ventanas laminadas con cremallera

Limpiaparabrisas en las ventanas delanteras y traseras (incluye lavaparabrisas)

Traba de la puerta

Pantalla de Messenger

Indicadores y advertencias:
– Temperatura del refrigerante
– Temperatura del aceite del motor
– Temperatura del aceite hidráulico
– Nivel de combustible
– Freno de estacionamiento
– Traba del implemento
– Sistema de frenos
– Requiere regeneración
– Traba del acelerador
– Voltaje del sistema
– Dirección secundaria
– Gancho hacia abajo
– Expulsor automático
– Traba del diferencial
– Posición libre de la compuerta
– Posición fija de la transmisión
– Enganche de amortiguación
– Luces altas
– Luz de acción
– Velocidad del motor en rpm
– Selección de marchas

FLUIDOS

Refrigerante de larga duración a –37 °C (–34 °F)

OTRO EQUIPO ESTÁNDAR DEL TRACTOR

Enganche de amortiguación avanzado

Acumuladores (enganche de amortiguación) con número de registro canadiense (CRN)

Rápido cambio de aceite

Guardabarros no metálicos

Calentador, refrigerante del motor, 120 V

Llantas (2)

Pasador de remolque delantero

Cerraduras contra vandalismo

Calentador, refrigerante del motor, 120 V

OTRO EQUIPO ESTÁNDAR DE LA TRAÍLLA

Recipiente
– 18,4 m³ (24 yd³), colmado
– 14,1 m³ (18,4 yd³), al ras

Cerraduras contra vandalismo

Cilindros hidráulicos de detección de posición (levantamiento de la caja y la compuerta)

621 Equipos opcionales

Imprimir

NOTA

El equipo estándar y optativo puede variar. Comuníquese con su distribuidor Cat para obtener más detalles.

CONFIGURACIONES DE LA DIRECCIÓN

Configuración de la dirección secundaria

TECNOLOGÍAS INTEGRADAS

Configuración de Sequence Assist

Asistencia de carga

Cat Grade Control con Load Assist

OTROS ACCESORIOS

Configuración de la cámara con WAVS

Traba de la dirección externa

Baliza de la cabina

Bocina de aire

Baliza y bocina de aire

Guardabarros de la traílla

Protector de desbordamiento

Grupo de cables

Placa del año de fabricación

ACCESORIOS DE LUCES DE TRABAJO

Luces de trabajo HID

CONFIGURACIONES DE LA CAPACIDAD PARA TEMPERATURA AMBIENTE

Refrigeración para regiones HRC de alta temperatura ambiente

Refrigeración para regiones HRC de baja temperatura ambiente

Refrigeración para regiones LRC de alta temperatura ambiente

Refrigeración para regiones LRC de baja temperatura ambiente

INSTRUCCIONES DE SERVICIO

Configuración de película: EE.UU. (ANSI)

Colocación de la calcomanía: internacional (ISO)

Vea cómo 621 se compara otros productos consultados con frecuencia.

Mototraíllas

Seleccionado

621

Potencia al volante: tractor/traílla: 304 kW (407 hp); 304 kW (407 hp)
Capacidad de la traílla: colmada: 24 yd³; 18.4 m³
Ancho total: 11.8 pies; 3.57 m

Mototraíllas

631 - Tier 2

Potencia al volante: tractor/traílla: 570 hp; 425 kW
Capacidad de la traílla: colmada: 34 yd³; 26 m³
Nivel de sonido exterior: El nivel de potencia acústica exterior de la máquina estándar (ISO 6393) es de 116 dB(A).; El nivel de potencia acústica exterior de la máquina estándar (ISO 6393) es de 116 dB(A).
