G3520 con RESPUESTA RÁPIDA Grupos electrógenos a gas

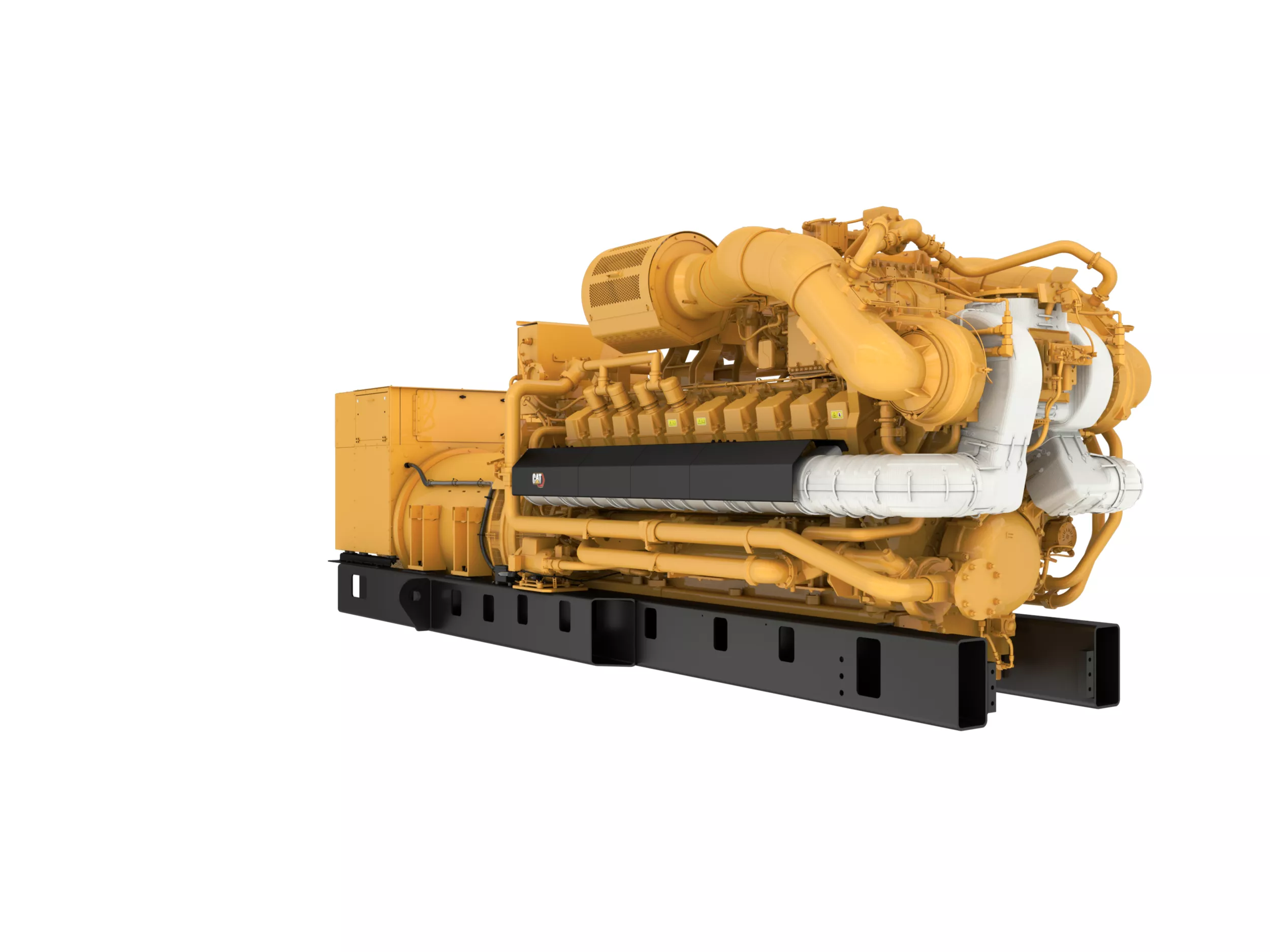

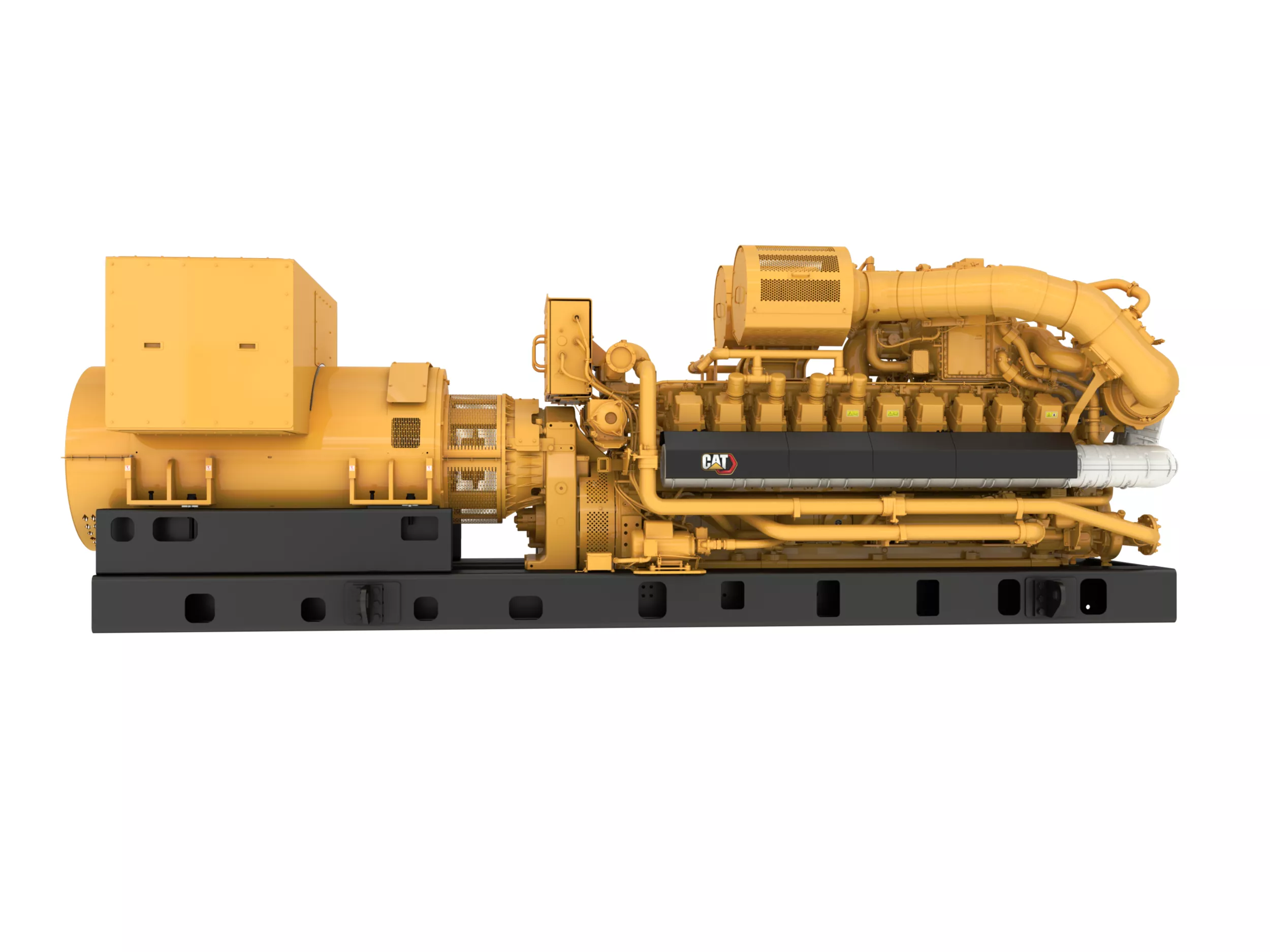

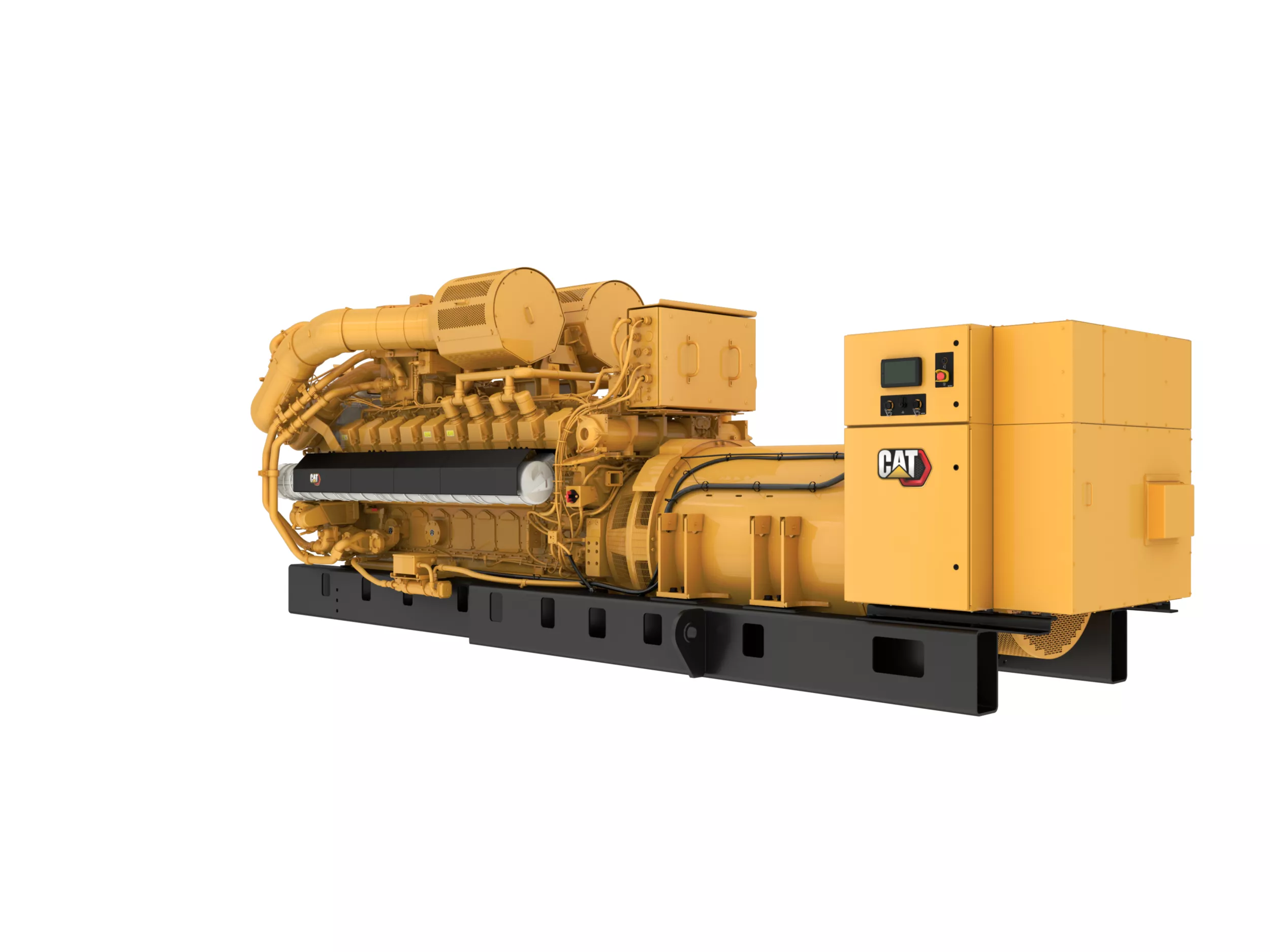

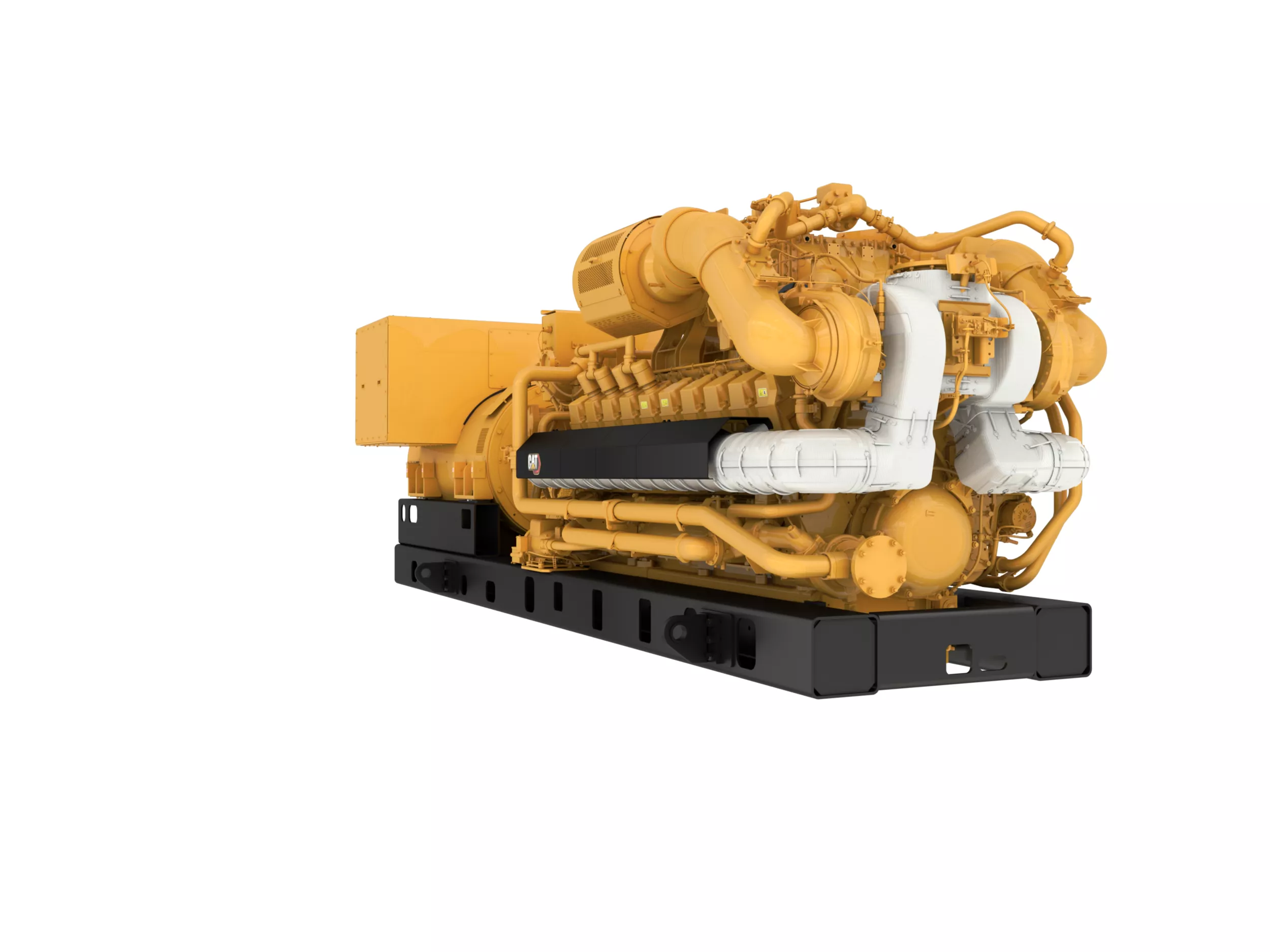

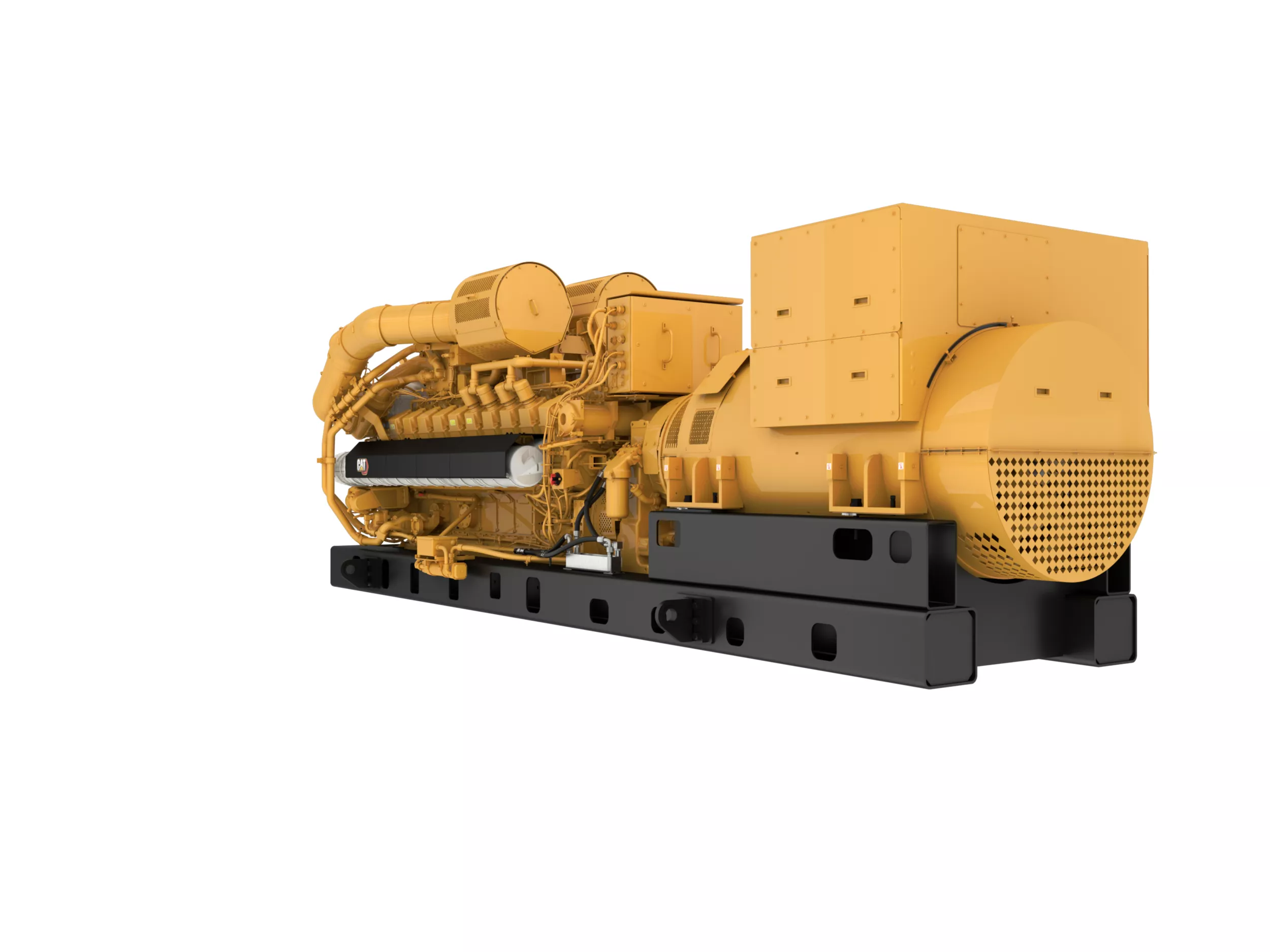

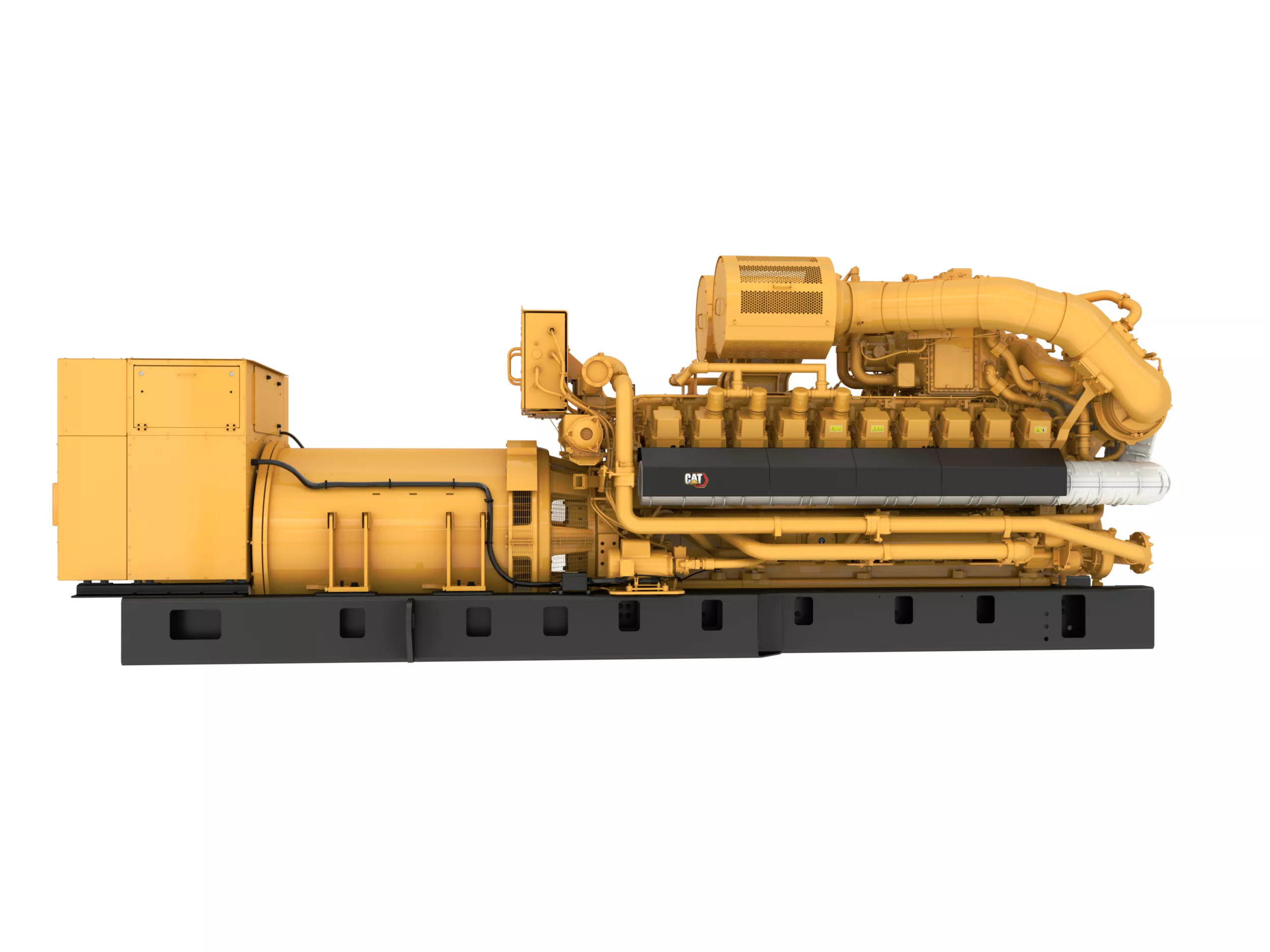

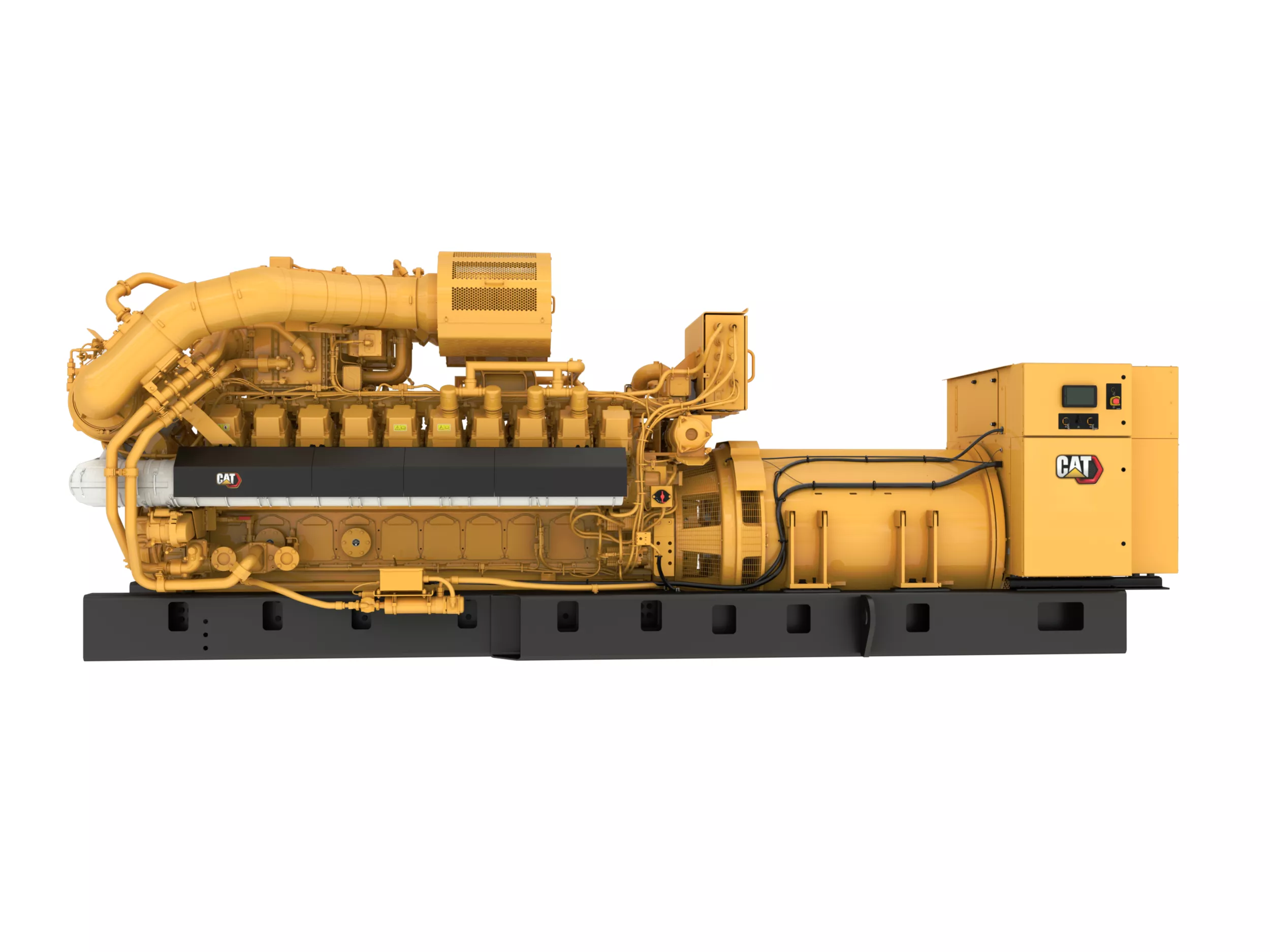

Name: Grupo Electrógeno de Gas G3520 de 3.120 kW
Brand: Caterpillar

Consultar Precio Buscar un distribuidor

Configure Su Generador

Buscar Existencias Disponibles

Especificaciones principales

Clasificación de respaldo de gas: 3.120 ekW a 1,0 pF; 3.120 ekW a 1,0 pF

Tipo de combustible: Gas natural mezclado con hidrógeno (hasta un 5 %); Gas natural mezclado con hidrógeno (hasta un 5 %)

Estrategia de emisiones y combustible: Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia; Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia

G3520 con RESPUESTA RÁPIDA
Cambiar modelo

Descripción general

Grupo electrógeno de gas natural de 3.120 kW

Caterpillar lidera el mercado de generación eléctrica con grupos electrógenos de respuesta rápida diseñados para ofrecer rendimiento, fiabilidad y rentabilidad inigualables.

Beneficios

Gran Potencia Densidad

Esta solución, que proporciona 3,1 MW de potencia con una huella compacta, ofrece una densidad de potencia excepcional para su tamaño.

Listo en 8.1 segundos

Cumple con las especificaciones líderes de la industria, como NFPA 110 Nivel 1 Tipo 10

Listo para aceptar 85% Carga de bloque

Apto para recoger las cargas de todo el sitio en caso de emergencia.

Características de un vistazo

Se muestran 1-6 de 7

Motor de Gas G3520 Cat

Robusto diseño de bloque de alta velocidad para una vida útil prolongada y menores costos de posesión y operación
Diseño para un máximo rendimiento en tuberías de gas natural mezclado con hidrógeno de baja presión
Sistema de combustión de cámara abierta simple para garantizar la fiabilidad y la flexibilidad del combustible
Tecnología de vanguardia en el sistema de encendido y control de la relación de combustible/aire para disminuir las emisiones y mejorar la eficiencia del motor
Un módulo de control electrónico administra todas las funciones del motor: encendido, regulación, control de la relación de combustible/aire y protección del motor

Gama completa de accesorios

Amplia gama de accesorios de expansión del sistema empernados
Diseñados y probados en la fábrica
Opciones de empaquetado flexibles para una instalación fácil y rentable

Respaldo al producto en todo el mundo

Los distribuidores Cat cuentan con más de 1.800 sucursales en 200 países
Su distribuidor Cat local ofrece un amplio respaldo de posventa que incluye acuerdos de reparación y mantenimiento

Generador SR5

Generador SR5 y N9500

Diseñado para adaptarse a las características de rendimiento y resultados de los motores de gas de Caterpillar
Diseño mecánico y eléctrico líder en la industria
Alta eficiencia

Panel de control del Cat ECS 100

Interfaz y navegación fáciles de usar
Sistema escalable para satisfacer una amplia variedad de requisitos de instalación
Módulos de expansión y programación específica del sitio para satisfacer requisitos especiales del cliente
Panel de control del Cat ECS 200 disponible
Compatible con el Cat ECS 300 y 400

Sistema comprobado

Probado en el campo en una amplia variedad de aplicaciones en todo el mundo,
Prototipo completamente probado
Está disponible un análisis de vibración torsional certificado

Emisiones

Con certificación de la EPA de EE.UU. para uso en aplicaciones de emergencia y no emergencia
Además, un grupo electrógeno optativo de NOx está disponible para cumplir con la mayoría de los requisitos de emisiones mundiales hasta un nivel de 0,5 g/bhp-h de NOx o 250 mg/Nm3 sin postratamiento.

Robusto diseño de bloque de alta velocidad para una vida útil prolongada y menores costos de posesión y operación
Diseño para un máximo rendimiento en tuberías de gas natural mezclado con hidrógeno de baja presión
Sistema de combustión de cámara abierta simple para garantizar la fiabilidad y la flexibilidad del combustible
Tecnología de vanguardia en el sistema de encendido y control de la relación de combustible/aire para disminuir las emisiones y mejorar la eficiencia del motor
Un módulo de control electrónico administra todas las funciones del motor: encendido, regulación, control de la relación de combustible/aire y protección del motor

Amplia gama de accesorios de expansión del sistema empernados
Diseñados y probados en la fábrica
Opciones de empaquetado flexibles para una instalación fácil y rentable

Los distribuidores Cat cuentan con más de 1.800 sucursales en 200 países
Su distribuidor Cat local ofrece un amplio respaldo de posventa que incluye acuerdos de reparación y mantenimiento

Diseñado para adaptarse a las características de rendimiento y resultados de los motores de gas de Caterpillar
Diseño mecánico y eléctrico líder en la industria
Alta eficiencia

Interfaz y navegación fáciles de usar
Sistema escalable para satisfacer una amplia variedad de requisitos de instalación
Módulos de expansión y programación específica del sitio para satisfacer requisitos especiales del cliente
Panel de control del Cat ECS 200 disponible
Compatible con el Cat ECS 300 y 400

Probado en el campo en una amplia variedad de aplicaciones en todo el mundo,
Prototipo completamente probado
Está disponible un análisis de vibración torsional certificado

Con certificación de la EPA de EE.UU. para uso en aplicaciones de emergencia y no emergencia
Además, un grupo electrógeno optativo de NOx está disponible para cumplir con la mayoría de los requisitos de emisiones mundiales hasta un nivel de 0,5 g/bhp-h de NOx o 250 mg/Nm3 sin postratamiento.

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para G3520 con RESPUESTA RÁPIDA

Especificaciones de los grupos electrógenos

Clasificación de respaldo de gas	3.120 ekW a 1,0 pF 3.120 ekW a 1,0 pF
Tipo de combustible	Gas natural mezclado con hidrógeno (hasta un 5 %) Gas natural mezclado con hidrógeno (hasta un 5 %)
Estrategia de emisiones y combustible	Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia
Rpm	1.800 rpm 1.800 rpm
Frecuencia	50/60 Hz 50/60 Hz
Máxima eficiencia eléctrica	39.6% 39.6%
Relación de compresión	10.2 10.2
Frecuencia	50/60 Hz 50/60 Hz
Velocidad	1.800 rpm 1.800 rpm

Especificaciones del motor

Modelo de motor	G3520 G3520
Cilindrada	5956 pulg³ 97.6 L
Aspiración	TP TP
Calibre	6.7 pulg 170 mm
Carrera	8.5 pulg 215 mm
Relación de compresión	10.2:1 10.2:1

Dimensiones de los grupos electrógenos

Longitud	260 pulg 6597 mm
Ancho	86 pulg 2188 mm
Altura	99 pulg 2509 mm
Peso	48444 lb 21974 kg

G3520 con RESPUESTA RÁPIDA Equipos estándar

Admisión de aire

Filtro de aire de elemento sencillo con paquete e indicador de servicio

Panel de control

Cat ECS 100

Enfriamiento

Agua de las camisas y bombas SCAC accionadas por motor

Agua de las camisas y termostatos SCAC

Escape

Múltiples de escape secos, aislados y protegidos

Salida con superficie con bridas Cat en el turbocompresor

Sistema de combustible

Válvula de corte de gas Energizada Para Funcionar (ETR, Energized-To-Run) de 24V CC

Regulador de presión de gas

Válvula de control electrónico instalada en el motor

El sistema de combustible está dimensionado para gas natural de 31,5 a 47,2 MJ/Nm3 de conducto seco con una presión de 10,2 a 34,5 KPa a la válvula de control del combustible del motor

Generalidades

Pintura: amarillo Caterpillar con conductos y radiador en negro brillante

Manual de piezas

Manuales de Operación y Mantenimiento

Amortiguador de vibraciones y protector del cigüeñal

Servicio al lado derecho

Generador

SR5 / N9500

Detectores de temperatura del devanado

Excitación magnética permanente

Regulador de Voltaje Integrado (IVR)

Calentadores de espacio anticondensación

Material aislante clase H NEMA

Caja de cambios Cat (50 Hz)

Arranque/carga

Motor de arranque eléctrico

Calentador del agua de las camisas

Motores de arranque de 24V

Batería con cables y bastidor (se suministra suelta)

Sistema de regulación

ADEM 6

Sistema de encendido

Sensor de presión del cilindro integrado (ICPS)

Sistema de encendido electrónico (controlado por ADEM)

G3520 con RESPUESTA RÁPIDA Equipos opcionales

Admisión de aire

Filtro de aire con antefiltro

Panel de control

Relé de fallo del motor

Monitoreo por equipo remoto

Módulos DIO

Módulo de reparto de carga

Cat ECS 200

Cableado CAN

Disyuntores

Clasificación de 100%, tripolar (UL/CSA/IEC), clasificación de cinco dígitos

Disyuntores Masterpact nominales UL-100% tripolares de 2.000A, 2.500A y 3.000A

Tripolar (clasificación 947-2 IEC)

Disyuntores nominales con bastidor en R con clasificación UL-100%, tripolares, de 1.600A y 2.000A

Montaje del bastidor

S LSI, G LSIG, P LSIG-P, tipo de cuatro dígitos

Enfriamiento

Radiador remoto proporcionado de fábrica

Escape

Brida de 305 mm (12")

Codo de 305 mm (12")

Silenciador supresor de chispas de 305 mm (12")

Silenciador de 305 mm (12")

Atenuación de 18, 25 dBA

Sistema de combustible

3sensores de presión del tren de gas de 0 a 100 kPag, de 4 a 20 mA

Generalidades

Herramienta de diagnóstico digital

Generador

Barras colectoras europeas

Caja de extensión de bajo voltaje

Filtro de aire del generador

Caja de acceso a los cables

Detectores de temperatura de los cojinetes

Arranque/carga

Cargador de baterías de 20/35/50A, 24 V CC

Alternador de carga de 50 A, 24 V (requiere bombas accionadas por motor)

Especificaciones del producto para G3520 con RESPUESTA RÁPIDA

Descargar Imprimir

Especificaciones de los grupos electrógenos

Clasificación de respaldo de gas	3.120 ekW a 1,0 pF 3.120 ekW a 1,0 pF
Tipo de combustible	Gas natural mezclado con hidrógeno (hasta un 5 %) Gas natural mezclado con hidrógeno (hasta un 5 %)
Estrategia de emisiones y combustible	Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia
Rpm	1.800 rpm 1.800 rpm
Frecuencia	50/60 Hz 50/60 Hz
Máxima eficiencia eléctrica	39.6% 39.6%
Relación de compresión	10.2 10.2
Frecuencia	50/60 Hz 50/60 Hz
Velocidad	1.800 rpm 1.800 rpm

Especificaciones del motor

Modelo de motor	G3520 G3520
Cilindrada	5956 pulg³ 97.6 L
Aspiración	TP TP
Calibre	6.7 pulg 170 mm
Carrera	8.5 pulg 215 mm
Relación de compresión	10.2:1 10.2:1

Dimensiones de los grupos electrógenos

Longitud	260 pulg 6597 mm
Ancho	86 pulg 2188 mm
Altura	99 pulg 2509 mm
Peso	48444 lb 21974 kg

G3520 con RESPUESTA RÁPIDA Equipos estándar

Imprimir

Admisión de aire

Filtro de aire de elemento sencillo con paquete e indicador de servicio

Panel de control

Cat ECS 100

Enfriamiento

Agua de las camisas y bombas SCAC accionadas por motor

Agua de las camisas y termostatos SCAC

Escape

Múltiples de escape secos, aislados y protegidos

Salida con superficie con bridas Cat en el turbocompresor

Sistema de combustible

Válvula de corte de gas Energizada Para Funcionar (ETR, Energized-To-Run) de 24V CC

Regulador de presión de gas

Válvula de control electrónico instalada en el motor

El sistema de combustible está dimensionado para gas natural de 31,5 a 47,2 MJ/Nm3 de conducto seco con una presión de 10,2 a 34,5 KPa a la válvula de control del combustible del motor

Generalidades

Pintura: amarillo Caterpillar con conductos y radiador en negro brillante

Manual de piezas

Manuales de Operación y Mantenimiento

Amortiguador de vibraciones y protector del cigüeñal

Servicio al lado derecho

Generador

SR5 / N9500

Detectores de temperatura del devanado

Excitación magnética permanente

Regulador de Voltaje Integrado (IVR)

Calentadores de espacio anticondensación

Material aislante clase H NEMA

Caja de cambios Cat (50 Hz)

Arranque/carga

Motor de arranque eléctrico

Calentador del agua de las camisas

Motores de arranque de 24V

Batería con cables y bastidor (se suministra suelta)

Sistema de regulación

ADEM 6

Sistema de encendido

Sensor de presión del cilindro integrado (ICPS)

Sistema de encendido electrónico (controlado por ADEM)

G3520 con RESPUESTA RÁPIDA Equipos opcionales

Imprimir

Admisión de aire

Filtro de aire con antefiltro

Panel de control

Relé de fallo del motor

Monitoreo por equipo remoto

Módulos DIO

Módulo de reparto de carga

Cat ECS 200

Cableado CAN

Disyuntores

Clasificación de 100%, tripolar (UL/CSA/IEC), clasificación de cinco dígitos

Disyuntores Masterpact nominales UL-100% tripolares de 2.000A, 2.500A y 3.000A

Tripolar (clasificación 947-2 IEC)

Disyuntores nominales con bastidor en R con clasificación UL-100%, tripolares, de 1.600A y 2.000A

Montaje del bastidor

S LSI, G LSIG, P LSIG-P, tipo de cuatro dígitos

Enfriamiento

Radiador remoto proporcionado de fábrica

Escape

Brida de 305 mm (12")

Codo de 305 mm (12")

Silenciador supresor de chispas de 305 mm (12")

Silenciador de 305 mm (12")

Atenuación de 18, 25 dBA

Sistema de combustible

3sensores de presión del tren de gas de 0 a 100 kPag, de 4 a 20 mA

Generalidades

Herramienta de diagnóstico digital

Generador

Barras colectoras europeas

Caja de extensión de bajo voltaje

Filtro de aire del generador

Caja de acceso a los cables

Detectores de temperatura de los cojinetes

Arranque/carga

Cargador de baterías de 20/35/50A, 24 V CC

Alternador de carga de 50 A, 24 V (requiere bombas accionadas por motor)

Hay folletos de productos y mucho más listos para la descarga.

Hay folletos de productos Caterpillar y otros documentos informativos disponibles para su negocio en crecimiento.

Vea cómo G3520 con RESPUESTA RÁPIDA se compara otros productos consultados con frecuencia.

Potencia eléctrica

Seleccionado

G3520 con RESPUESTA RÁPIDA

Clasificación de respaldo de gas: 3.120 ekW a 1,0 pF; 3.120 ekW a 1,0 pF
Tipo de combustible: Gas natural mezclado con hidrógeno (hasta un 5 %); Gas natural mezclado con hidrógeno (hasta un 5 %)
Estrategia de emisiones y combustible: Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia; Certificación de la EPA de EE.UU. para aplicaciones fijas no de emergencia

Potencia eléctrica

G3520K

Clasificación continua: 2.541/2.500 ekW a 1,0 pf; 2.541/2.500 ekW a 1,0 pf
Tipo de combustible: Gas natural y propano; Gas natural y propano
Máxima eficiencia eléctrica: 46 %; 46 %

Ver detalles

Potencia eléctrica

G3520H

Clasificación continua: 2.519/2.500ekW a 1pf; 2.519/2.500ekW a 1pf
Tipo de combustible: Gas natural mezclado con hidrógeno (hasta un 25 %); Gas natural mezclado con hidrógeno (hasta un 25 %)
Máxima eficiencia eléctrica: 45.30%; 45.30%
