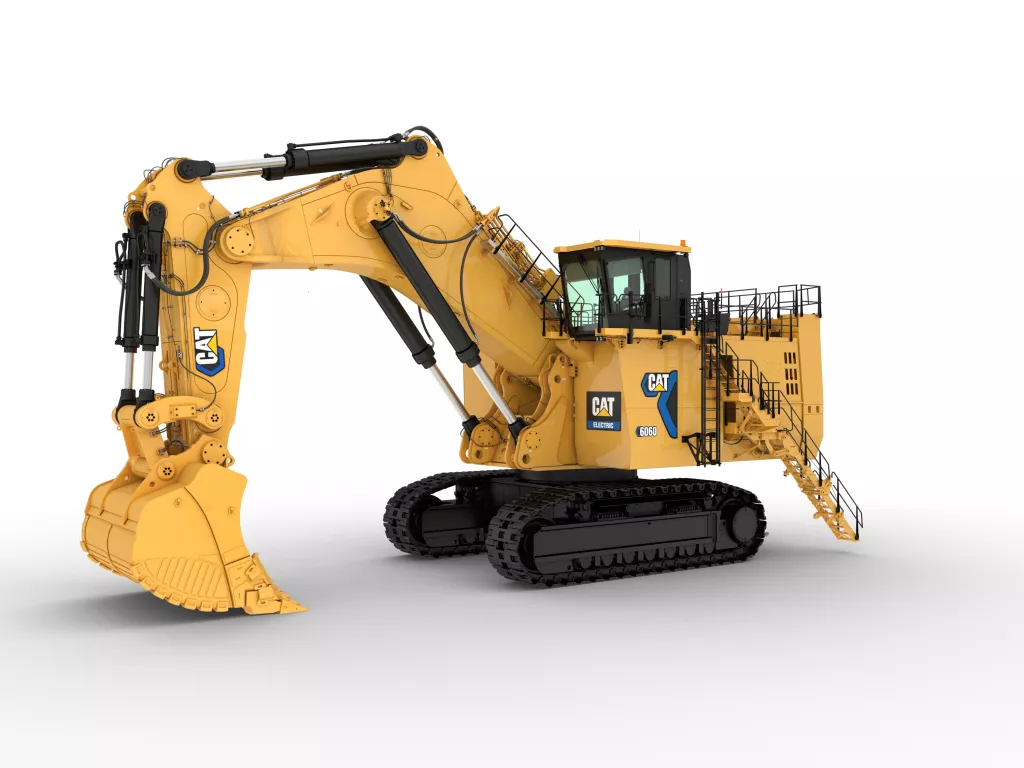

6060 eléctrica Palas hidráulicas para minería

Consultar Precio Buscar un distribuidor

Especificaciones principales

Tipo: 2 motores de inducción con jaula de ardilla; 2 motores de inducción con jaula de ardilla

Corriente nominal IN: 6,0 kV / 235 A; 6,0 kV / 235 A

Frecuencia: 50 Hz / 60 Hz; 50 Hz / 60 Hz

6060 eléctrica
Cambiar modelo

Descripción general

Trabajo más duro. Mayor duración

La Pala Hidráulica de Minería Cat® 6060 eléctrica combina todo lo que le encanta de la 6060 con todo lo que espera de Caterpillar. Obtenga una máquina que utiliza potencia eléctrica eficiente y lo ayuda a producir más, al tiempo que mantiene una alta disponibilidad de trabajo y bajos costos de operación. Impulsada por dos motores eléctricos, la 6060 eléctrica utiliza la energía de manera más eficiente que las máquinas diésel y no genera emisiones directas de carbono.
Con una capacidad de carga útil nominal de 65 toneladas métricas (71 toneladas EE.UU.) en la configuración de retroexcavadora y de 61 toneladas métricas (67 toneladas EE.UU.) en la configuración de pala frontal, la 6060 fue una de las primeras palas de la industria minera diseñadas específicamente para minas que utilizan camiones de acarreo de 240 toneladas EE.UU. (218 toneladas métricas). De este modo, ofrece una solución eficiente de cuatro pasadas para cumplir con los objetivos de capacidad de producción en estos entornos.

Beneficios

Integración Cat completa

Mejor eficiencia de energía

Con circuito de giro de bucle cerrado y optimización hidráulica

Más del 40 % de mayor visibilidad

Con vistas despejadas de las cadenas y las zonas de excavación y carga

Características de un vistazo

Se muestran 1-6 de 8

SEGURIDAD

Excelente visibilidad gracias a la posición de la cabina, que ofrece una vista despejada de las zonas de excavación y carga; a la ventana en el suelo, que permite ver las cadenas; a la iluminación LED y al sistema de monitoreo de cámaras Vision 360, que se incluye como equipo estándar.
Escalera de salida de emergencia con puerta de cierre automático ubicada en las proximidades de la cabina.
Acceso más seguro gracias a una escalera a 45° motorizada, equipada con un sistema de bajada de emergencia mediante acumulador de nitrógeno que garantiza su funcionamiento incluso cuando la máquina está apagada.
Mantenimiento eléctrico y mecánico más seguro gracias al interruptor de aislamiento de la batería con traba.
Servicio más seguro gracias a un sellado mejorado entre los motores y las bombas hidráulicas, así como a una mejor disposición y separación de las tuberías hidráulicas y los cables eléctricos.

CABINA DEL OPERADOR

Comodidad del operador mejorada con el asiento con calefacción y refrigeración y las palancas universales integradas de última generación de Cat.
Diseño de 3 asientos, primero en su clase y patentado, que incluye un asiento elevado para instructores de tamaño completo y un escritorio para computadoras portátiles.
Sistema de aire acondicionado nuevo y mejorado.
Reducción del ruido y mejor control de la temperatura gracias al material aislante superior.
Asistencia del operador que aumenta la productividad: control de movimiento mejorado, que reduce la fatiga y ayuda a los operadores sin experiencia a cargar material con más confianza.

FIABILIDAD Y DURABILIDAD

Estructuras mejoradas, incluido mayor peso, superestructura reforzada y mayor espesor en varios lugares.
Vida útil un 33 % más prolongada para anillos giratorios nuevos y ampliados.
Tren de rodaje nuevo con componentes, bastidor y electrónica de larga duración.
Nuevo bastidor de orugas y tren de rodaje Cat con rodillos HD, ruedas guía HD, cadena HD y tensión de cadena.
Las mangueras Cat de alto rendimiento pueden funcionar más de 10.000 horas sin una sola fuga.
Sistemas electrónicos Cat probados y validados, con funciones de conectividad de vanguardia y soluciones integradas de monitoreo del estado de los equipos Cat MineStar™.
Sistema independiente de enfriamiento de aceite que protege y prolonga la vida útil de los componentes hidráulicos al mantener el aceite a una temperatura óptima.

RENDIMIENTO Y PRODUCTIVIDAD

Hasta un 5 % más de eficiencia a través de la Optimización Hidráulica, que asigna dinámicamente bombas individuales o grupos de bombas para suministrar el flujo y la presión exactos que requiere cada función hidráulica.
Movimiento más rápido de la pluma mediante el uso de válvulas de posición libre en lugar de bombas para bajarla.
Tiempos de ciclo más rápidos y eficiencia energética mejorada suministrada al sistema de giro de circuito cerrado, que también genera menos calor.
Mayor control del operador gracias a nuestro sistema hidráulico de cinco circuitos que permite movimientos de dos cilindros, movimientos de dos desplazamientos y el control del giro simultáneamente.
Operación de pala frontal más fácil y rápida con el exclusivo diseño de pala frontal TriPower, que genera un apalancamiento y control mecánicos superiores.
Mayor productividad y mayor tiempo de actividad gracias a los motores dobles, que permiten alcanzar hasta el 65 % de la producción total con un solo motor.

CUCHARONES Y GET

Cucharones y herramientas de corte (GET, Ground Engaging Tools) diseñados para maximizar la durabilidad y la productividad y que se adaptan perfectamente a su pala y aplicación.
Integrados para trabajar como parte de un sistema de la máquina, lo que lo ayuda a lograr una alta productividad y el menor costo por tonelada.
Variedad de tamaños y densidades de material para la combinación ideal de su pala y aplicación.
Ofrece una carga útil óptima cuando se combina con Cat GET y componentes de desgaste.
Use paquetes que protejan su inversión, incluido el material de revestimiento especial y la cubierta del labio, las cubiertas de las alas y las cubiertas del talón.

CONECTIVIDAD Y TECNOLOGÍA

Mayor conectividad con el sistema Product Link™ Elite mejorado, que aumenta la disponibilidad de los datos proporcionados por el 6060.
Ventajas adicionales de rendimiento y confiabilidad a través de la integración de sistemas electrónicos Cat probados y validados.
Sistema electrónico a bordo intuitivo e informativo que ayuda a que los operadores a ser más productivos.
Capacidades de diagnóstico mejoradas y funciones de solución de problemas con el Sistema de Monitoreo y Diagnóstico instalado de fábrica.
Las características de conectividad y la integración de las ofertas de Cat MineStar™ Health permiten un enfoque proactivo para el mantenimiento.

CAPACIDAD DE SERVICIO

La estación de servicio a nivel del suelo facilita el acceso a los puntos de mantenimiento habituales, como los tanques de aceite hidráulico, aceite de la caja de engranajes de giro, aceite de la caja de engranajes de la bomba y grasa. La estación de servicio también cuenta con un sistema de corte de emergencia y un conector de carga para baterías Cat.
Más espacio en el compartimiento de servicio, además de fácil acceso a las cajas de engranajes de rotación, distribuidor rotativo, enfriador de aceite y más.
Disposición clara de los componentes en la superestructura para facilitar el acceso y la facilidad de servicio.
Conjuntos de manguera que se pueden construir localmente utilizando todo el material Cat.
Acceso al Técnico Electrónico Cat que ayuda al personal de servicio del distribuidor a diagnosticar y prevenir problemas más fácilmente.

Excelente visibilidad gracias a la posición de la cabina, que ofrece una vista despejada de las zonas de excavación y carga; a la ventana en el suelo, que permite ver las cadenas; a la iluminación LED y al sistema de monitoreo de cámaras Vision 360, que se incluye como equipo estándar.
Escalera de salida de emergencia con puerta de cierre automático ubicada en las proximidades de la cabina.
Acceso más seguro gracias a una escalera a 45° motorizada, equipada con un sistema de bajada de emergencia mediante acumulador de nitrógeno que garantiza su funcionamiento incluso cuando la máquina está apagada.
Mantenimiento eléctrico y mecánico más seguro gracias al interruptor de aislamiento de la batería con traba.
Servicio más seguro gracias a un sellado mejorado entre los motores y las bombas hidráulicas, así como a una mejor disposición y separación de las tuberías hidráulicas y los cables eléctricos.

Comodidad del operador mejorada con el asiento con calefacción y refrigeración y las palancas universales integradas de última generación de Cat.
Diseño de 3 asientos, primero en su clase y patentado, que incluye un asiento elevado para instructores de tamaño completo y un escritorio para computadoras portátiles.
Sistema de aire acondicionado nuevo y mejorado.
Reducción del ruido y mejor control de la temperatura gracias al material aislante superior.
Asistencia del operador que aumenta la productividad: control de movimiento mejorado, que reduce la fatiga y ayuda a los operadores sin experiencia a cargar material con más confianza.

Estructuras mejoradas, incluido mayor peso, superestructura reforzada y mayor espesor en varios lugares.
Vida útil un 33 % más prolongada para anillos giratorios nuevos y ampliados.
Tren de rodaje nuevo con componentes, bastidor y electrónica de larga duración.
Nuevo bastidor de orugas y tren de rodaje Cat con rodillos HD, ruedas guía HD, cadena HD y tensión de cadena.
Las mangueras Cat de alto rendimiento pueden funcionar más de 10.000 horas sin una sola fuga.
Sistemas electrónicos Cat probados y validados, con funciones de conectividad de vanguardia y soluciones integradas de monitoreo del estado de los equipos Cat MineStar™.
Sistema independiente de enfriamiento de aceite que protege y prolonga la vida útil de los componentes hidráulicos al mantener el aceite a una temperatura óptima.

Hasta un 5 % más de eficiencia a través de la Optimización Hidráulica, que asigna dinámicamente bombas individuales o grupos de bombas para suministrar el flujo y la presión exactos que requiere cada función hidráulica.
Movimiento más rápido de la pluma mediante el uso de válvulas de posición libre en lugar de bombas para bajarla.
Tiempos de ciclo más rápidos y eficiencia energética mejorada suministrada al sistema de giro de circuito cerrado, que también genera menos calor.
Mayor control del operador gracias a nuestro sistema hidráulico de cinco circuitos que permite movimientos de dos cilindros, movimientos de dos desplazamientos y el control del giro simultáneamente.
Operación de pala frontal más fácil y rápida con el exclusivo diseño de pala frontal TriPower, que genera un apalancamiento y control mecánicos superiores.
Mayor productividad y mayor tiempo de actividad gracias a los motores dobles, que permiten alcanzar hasta el 65 % de la producción total con un solo motor.

Cucharones y herramientas de corte (GET, Ground Engaging Tools) diseñados para maximizar la durabilidad y la productividad y que se adaptan perfectamente a su pala y aplicación.
Integrados para trabajar como parte de un sistema de la máquina, lo que lo ayuda a lograr una alta productividad y el menor costo por tonelada.
Variedad de tamaños y densidades de material para la combinación ideal de su pala y aplicación.
Ofrece una carga útil óptima cuando se combina con Cat GET y componentes de desgaste.
Use paquetes que protejan su inversión, incluido el material de revestimiento especial y la cubierta del labio, las cubiertas de las alas y las cubiertas del talón.

Mayor conectividad con el sistema Product Link™ Elite mejorado, que aumenta la disponibilidad de los datos proporcionados por el 6060.
Ventajas adicionales de rendimiento y confiabilidad a través de la integración de sistemas electrónicos Cat probados y validados.
Sistema electrónico a bordo intuitivo e informativo que ayuda a que los operadores a ser más productivos.
Capacidades de diagnóstico mejoradas y funciones de solución de problemas con el Sistema de Monitoreo y Diagnóstico instalado de fábrica.
Las características de conectividad y la integración de las ofertas de Cat MineStar™ Health permiten un enfoque proactivo para el mantenimiento.

La estación de servicio a nivel del suelo facilita el acceso a los puntos de mantenimiento habituales, como los tanques de aceite hidráulico, aceite de la caja de engranajes de giro, aceite de la caja de engranajes de la bomba y grasa. La estación de servicio también cuenta con un sistema de corte de emergencia y un conector de carga para baterías Cat.
Más espacio en el compartimiento de servicio, además de fácil acceso a las cajas de engranajes de rotación, distribuidor rotativo, enfriador de aceite y más.
Disposición clara de los componentes en la superestructura para facilitar el acceso y la facilidad de servicio.
Conjuntos de manguera que se pueden construir localmente utilizando todo el material Cat.
Acceso al Técnico Electrónico Cat que ayuda al personal de servicio del distribuidor a diagnosticar y prevenir problemas más fácilmente.

Los dos motores eléctricos utilizan la energía de manera eficiente y no generan emisiones directas de carbono.
Menos calor y eficiencia mejorada con el sistema de giro de circuito cerrado.
Reducción de los costos de posesión y operación gracias a una mayor uniformidad de los sistemas y componentes, además de una reducción en los números de pieza únicos.
Preservación de las materias primas, conservación de energía y reducción de las emisiones a través del programa Cat Reman, que devuelve los componentes a las condiciones de un equipo nuevo al final de su vida útil.

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para 6060 eléctrica

Motores eléctricos

Tipo	2 motores de inducción con jaula de ardilla 2 motores de inducción con jaula de ardilla
Corriente nominal IN	6,0 kV / 235 A 6,0 kV / 235 A
Frecuencia	50 Hz / 60 Hz 50 Hz / 60 Hz
Velocidad	1.500 min-1/50 Hz 1.500 min-1/50 Hz
Corriente de arranque máxima	6,0 kV / 480 A 6,0 kV / 480 A

Sistema eléctrico de bajo voltaje

Voltaje del sistema de control	24 V 24 V
Baterías de instalación en serie	2 × 210 Ah, 12 V cada uno 2 × 210 Ah, 12 V cada uno
Voltaje de calefacción de la cabina	230 V 230 V
Toma de fuerza	1 de una fase (10 A, 230 V, 2,23 kW); 1 de tres fases (4 A, 400 V, 2,8 kW) 1 de una fase (10 A, 230 V, 2,23 kW); 1 de tres fases (4 A, 400 V, 2,8 kW)

Pesos en orden de trabajo

Nota	Los pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar, 100 % de combustible y lubricantes. Los pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar, 100 % de combustible y lubricantes.
Pisones de cadena estándar: pala frontal	55 pulg 1400 mm
Peso en orden de trabajo: pala frontal	1,278,430 lb 580 000 kg
Presión sobre el suelo: pala frontal	37.3 lb/pulg² 25.7 N/cm²
Carga útil: pala frontal	134,482 lb 61 000 lb
Pisones de cadena estándar: retroexcavadora	55 pulg 1400 mm
Peso en orden de trabajo: retroexcavadora	1,278,430 lb 581 700 kg
Presión sobre el suelo: retroexcavadora	37.4 lb/pulg² 25.8 N/cm²
Carga útil: retroexcavadora	143,300 lb 65 000 kg

Capacidades de llenado de servicio

Tanque hidráulico	1,876 gal (EE.UU.) 7100 L
Sistema hidráulico (incluido el tanque)	2,483 gal (EE.UU.) 9400 L

Sistema hidráulico

Bombas principales	8 bombas de pistones axiales de flujo variable 8 bombas de pistones axiales de flujo variable
Bombas principales: presión máxima, accesorio	4,640 lb/pulg² 320 bar
Bombas principales: presión máxima, desplazamiento	5,220 lb/pulg² 360 bar
Bomba de giro	4bombas de plato oscilante reversible 4bombas de plato oscilante reversible
Bomba de giro: presión máxima, giro	5,076 lb/pulg² 350 bar

Enfriamiento de aceite hidráulico

Flujo de aceite de las bombas de enfriamiento	4 × 488L/min (4 × 129galEE.UU./min) 4 × 488L/min (4 × 129galEE.UU./min)
Componentes	4ventiladores de enfriamiento 4ventiladores de enfriamiento
Diámetro: ventilador	46 pulg 1170 mm
Características (2)	La velocidad del ventilador y el flujo de aceite a los enfriadores se controlan termostáticamente La velocidad del ventilador y el flujo de aceite a los enfriadores se controlan termostáticamente
Características (1)	Sistema de enfriamiento completamente independiente de todos los circuitos principales; es decir, que la capacidad de enfriamiento controlado está disponible siempre que el motor está en funcionamiento Sistema de enfriamiento completamente independiente de todos los circuitos principales; es decir, que la capacidad de enfriamiento controlado está disponible siempre que el motor está en funcionamiento

Sistema de giro

Mando de giro	4 transmisiones planetarias compactas con motores de pistones axiales 4 transmisiones planetarias compactas con motores de pistones axiales
Frenos de estacionamiento	Freno de discos múltiples sumergidos en aceite, cargado por resorte y soltado hidráulicamente Freno de discos múltiples sumergidos en aceite, cargado por resorte y soltado hidráulicamente
Velocidad máxima de giro	3.8 rpm 3.8 rpm
Anillo de giro	Cojinete de rodillos de triple pista con engranajes internos sellados Cojinete de rodillos de triple pista con engranajes internos sellados
Características (1)	Circuito de giro cerrado con control de par Circuito de giro cerrado con control de par

Tren de rodaje

Velocidad de desplazamiento: primera etapa, máxima	0.68 milla/h 1.1 km/h
Velocidad de desplazamiento: segunda etapa, máxima	0.99 milla/h 1.6 km/h
Fuerza de tracción máxima	661,160 lb 2942 kN
Rendimiento en pendientes de los mandos de desplazamiento: máximo	38.8 % 38.8 %
Pisones de cadena: cada lado	42 42
Rodillos inferiores: cada lado	7 7
Rodillos de soporte: cada lado	2 además de una placa deslizante entremedio 2 además de una placa deslizante entremedio
Mandos de desplazamiento: cada lado	1 transmisión planetaria con 2 motores de pistones axiales de dos etapas 1 transmisión planetaria con 2 motores de pistones axiales de dos etapas
Freno de estacionamiento	Freno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente Freno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente

Cabina del operador

Nivel de visión del operador: aproximado	24.91 pies 7.6 m
Dimensiones internas de la cabina: longitud	7.33 pies 2230 mm
Dimensiones internas de la cabina: ancho	5.33 pies 1625 mm
Dimensiones internas de la cabina: altura	6.75 pies 2070 mm
Componentes (5)	Protector para el operador (protector superior) (ISO 10262:1998 Level II) Protector para el operador (protector superior) (ISO 10262:1998 Level II)

Alcances de trabajo

Altura máxima de excavación	51.17 pies 15.6 m
Alcance máximo de excavación	54.17 pies 16.5 m
Profundidad máxima de excavación	9.17 pies 2.8 m

Accesorio de retroexcavadora (BH): alcance de trabajo

Altura máxima de excavación	52.83 pies 16.1 m
Alcance máximo de excavación	62.33 pies 19 m
Profundidad máxima de excavación	29.17 pies 8.9 m

Fuerzas de excavación

Fuerza máxima de empuje	494,410 lb 2200 kN
Máxima fuerza de desprendimiento	388,780 lb 1730 kN

Accesorio de retroexcavadora (BH): fuerza de excavación

Fuerza de excavación del brazo: ISO	295,740 lb 1316 kN
Fuerza de excavación del cucharón: ISO	274,840 lb 1223 kN

Capacidad del cucharón estándar

Pala frontal (colmada 2:1)	44.5 yd³ 34 m³
Retroexcavadora (colmada 1:1)	44.5 yd³ 34 m³

6060 eléctrica Equipos estándar

Sistema eléctrico de alto voltaje

Gabinete presurizado de interruptores de alta tensión: interruptor bajo carga, fusibles principales, del motor y del transformador, transformadores de voltaje y corriente, contactores de vacío para control de motores, detección de fallas en la conexión a tierra y transformador auxiliar

Corrección del factor de potencia

Sistema hidráulico

Optimización hidráulica

Conjuntos de mangueras hidráulicas Cat®

Sistema de gestión de la bomba Cat, que incluye control electrónico de límite de carga, flujo proporcional a la demanda, regulación automática de flujo cero, reducción automática del flujo de aceite y reducción del flujo de aceite a altas temperaturas del aceite hidráulico

Corte de presión de las bombas principales

Enfriamiento del aceite para engranaje de la transmisión de la bomba

Circuito de giro cerrado

Puntos de prueba de presión

Filtros de flujo completo y alta presión (100 μm), bombas principales

Filtros de alta presión (200 μm), circuito de giro cerrado

Filtros de flujo completo (10 μm), circuito de retorno

Filtros de presión del circuito de carga del sistema de giro (40 μm)

Filtros de presión del circuito piloto (6 μm)

Filtro de aceite de la transmisión (40 μm)

Válvula de posición libre de la pluma (FS y BH)

Válvula de posición libre del brazo (solo FS)

Sistema eléctrico de bajo voltaje

2 baterías

Interruptor de aislamiento con traba para sistemas de 24 V

Gabinete de interruptores de bajo voltaje: relé de protección de motor (MPR), fuente de alimentación de 24 V y 400 V, convertidor de potencia activa, indicación de secuencia de fases, interruptores automáticos

13reflectores de trabajo LED de brillo alto

19 luces de servicio LED

2 alarmas sonoras de desplazamiento: marcha de avance y retroceso (módulo de potencia, módulo del enfriador de aceite)

2 bocinas eléctricas (1 en el módulo de cabina y 1 en el módulo del enfriador de aceite)

Tren de rodaje

Cadenas HD con pisones de cadena forjados de garra doble

Pisones de cadena de 1.400 mm (4' 7") de ancho

Pisones de cadena de 1.600 mm (5' 3") de ancho

Soporte de eje fijo y rodillos de carga HD

Ruedas guía de eje fijo HD

Válvula retardadora hidráulica automática

Tapas con bisagras de los motores de desplazamiento

Superficies de funcionamiento endurecidas en las ruedas motrices, las ruedas guía, los rodillos, los eslabones de soporte y las áreas de contacto de los dientes

Sistema de tensado de la cadena totalmente hidráulico y autoajustable con acumuladores de pistones

Anillo colector en el tren de rodaje

Guía de cables con caja de conexiones en el tren de rodaje

Sistema de lubricación automática

Depósito de grasa rectangular (llenado a través del brazo de servicio)

Piñón lubricado en la corona de giro

Filtros de grasa (200 μm)

Entorno del operador

Sistema HVAC doble de mando hidráulico

Ventana en el piso con rejilla extraíble

Asiento cómodo con suspensión neumática y múltiples ajustes, que incluye calefacción y ventilación, soporte lumbar, cinturón de seguridad de 2 puntos, reposacabezas y reposabrazos, interruptor de seguridad para la desconexión automática del movimiento

Consolas del asiento ajustables independientemente con palancas universales integradas

Servocontrol electrohidráulico

Asiento del instructor elevado de tamaño completo con cinturón de seguridad de dos puntos y escritorio para equipo portátil

Asiento auxiliar plegable adicional con cinturón de seguridad de 2 puntos

Tres portavasos

Carga USB

Radio AM/FM con entrada USB y auxiliar

Limpia/lavaparabrisas intermitente paralelo

Persianas de rodillo

Sistema Monitor con pantalla táctil a color de 254 mm (10")

Escalera con inclinación de 45° desde el compartimento del motor hasta la cabina del operador

Escalera de acceso eléctrica en 45°

Espejo calefaccionado del lado izquierdo

Cat Vision 360 con pantalla de 254 mm (10 pulgadas) con tecnología de color HD

Indicadores de nivel para inclinación longitudinal y transversal

Almacenamiento de documentos

Accesorio delantero

Orificios de acceso de servicio en ambos lados de la pluma y el brazo (FS y BH)

Pluma y brazo con alivio de esfuerzo térmico después de la soldadura

Pasarelas con los rieles en la pluma (FS y BH)

Paquete de desgaste (según la selección del cucharón)

Servicio y mantenimiento

Intervalo de cambio de aceite hidráulico: 10.000 horas

Orificios para S•O•SSM

Estación de servicio retráctil a nivel del suelo con acoplamientos rápidos para aceite de transmisión de la bomba, motores izquierdo/derecho, aceite hidráulico, grasa y aceite de transmisión de giro

Conector de carga de batería Cat

Limpiador de suciedad en el pivote

Puerto de servicio del Técnico Electrónico Cat

Luces indicadoras

Tecnología Cat

Cat Payload

Cat Vision 360

Asistencia para el operador: control de movimiento mejorado

Cat Product Link™ Elite

Lista para la instalación de soluciones Cat MineStar™

Seguridad y protección

Interruptores de parada de emergencia: 2 en la cabina, 5 en el módulo de potencia, 1 en la estación de servicio a nivel del suelo y 1 en el cable de tracción con acceso a nivel del suelo

Protector para el operador (protector superior)

Vidrio de seguridad integral

Escalera de salida de emergencia

Interruptor de presencia del operador

Varios

Calcomanías ISO o ANSI

6060 eléctrica Equipos opcionales

Sistema eléctrico de alto voltaje

Motor eléctrico (6,6 kV, 50 Hz)

Motor eléctrico (6,0 kV, 50 Hz)

Motor eléctrico (7,2 kV, 60 Hz)

Accesorio delantero

Cinemática de la pala frontal TriPower: orientación automática del cucharón de ángulo horizontal constante, orientación automática del cucharón de ángulo vertical constante, limitador de giro hacia atrás automático para evitar derrames de material, ayuda cinemática para fuerzas hidráulicas, movimiento constante de la pluma en todo el arco de levantamiento, asistencia de fuerza de empuje y protecciones para los cilindros de la pala en el brazo de FS

Accesorio para retroexcavadora

Opciones para tiempo frío

Paquete para climas fríos: calentador de aceite hidráulico con termostato, válvulas de derivación del enfriador de aceite hidráulico, sistema auxiliar de precalentamiento de la cabina (recomendado para temperaturas inferiores a –10 °C (14 °F)

Tecnología Cat

Modalidad doble de Cat Product Link Elite (celular y satelital)

Especificaciones del producto para 6060 eléctrica

Descargar Imprimir

Motores eléctricos

Tipo	2 motores de inducción con jaula de ardilla 2 motores de inducción con jaula de ardilla
Corriente nominal IN	6,0 kV / 235 A 6,0 kV / 235 A
Frecuencia	50 Hz / 60 Hz 50 Hz / 60 Hz
Velocidad	1.500 min-1/50 Hz 1.500 min-1/50 Hz
Corriente de arranque máxima	6,0 kV / 480 A 6,0 kV / 480 A

Sistema eléctrico de bajo voltaje

Voltaje del sistema de control	24 V 24 V
Baterías de instalación en serie	2 × 210 Ah, 12 V cada uno 2 × 210 Ah, 12 V cada uno
Voltaje de calefacción de la cabina	230 V 230 V
Toma de fuerza	1 de una fase (10 A, 230 V, 2,23 kW); 1 de tres fases (4 A, 400 V, 2,8 kW) 1 de una fase (10 A, 230 V, 2,23 kW); 1 de tres fases (4 A, 400 V, 2,8 kW)

Pesos en orden de trabajo

Nota	Los pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar, 100 % de combustible y lubricantes. Los pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar, 100 % de combustible y lubricantes.
Pisones de cadena estándar: pala frontal	55 pulg 1400 mm
Peso en orden de trabajo: pala frontal	1,278,430 lb 580 000 kg
Presión sobre el suelo: pala frontal	37.3 lb/pulg² 25.7 N/cm²
Carga útil: pala frontal	134,482 lb 61 000 lb
Pisones de cadena estándar: retroexcavadora	55 pulg 1400 mm
Peso en orden de trabajo: retroexcavadora	1,278,430 lb 581 700 kg
Presión sobre el suelo: retroexcavadora	37.4 lb/pulg² 25.8 N/cm²
Carga útil: retroexcavadora	143,300 lb 65 000 kg

Capacidades de llenado de servicio

Tanque hidráulico	1,876 gal (EE.UU.) 7100 L
Sistema hidráulico (incluido el tanque)	2,483 gal (EE.UU.) 9400 L

Sistema hidráulico

Bombas principales	8 bombas de pistones axiales de flujo variable 8 bombas de pistones axiales de flujo variable
Bombas principales: presión máxima, accesorio	4,640 lb/pulg² 320 bar
Bombas principales: presión máxima, desplazamiento	5,220 lb/pulg² 360 bar
Bomba de giro	4bombas de plato oscilante reversible 4bombas de plato oscilante reversible
Bomba de giro: presión máxima, giro	5,076 lb/pulg² 350 bar

Enfriamiento de aceite hidráulico

Flujo de aceite de las bombas de enfriamiento	4 × 488L/min (4 × 129galEE.UU./min) 4 × 488L/min (4 × 129galEE.UU./min)
Componentes	4ventiladores de enfriamiento 4ventiladores de enfriamiento
Diámetro: ventilador	46 pulg 1170 mm
Características (2)	La velocidad del ventilador y el flujo de aceite a los enfriadores se controlan termostáticamente La velocidad del ventilador y el flujo de aceite a los enfriadores se controlan termostáticamente
Características (1)	Sistema de enfriamiento completamente independiente de todos los circuitos principales; es decir, que la capacidad de enfriamiento controlado está disponible siempre que el motor está en funcionamiento Sistema de enfriamiento completamente independiente de todos los circuitos principales; es decir, que la capacidad de enfriamiento controlado está disponible siempre que el motor está en funcionamiento

Sistema de giro

Mando de giro	4 transmisiones planetarias compactas con motores de pistones axiales 4 transmisiones planetarias compactas con motores de pistones axiales
Frenos de estacionamiento	Freno de discos múltiples sumergidos en aceite, cargado por resorte y soltado hidráulicamente Freno de discos múltiples sumergidos en aceite, cargado por resorte y soltado hidráulicamente
Velocidad máxima de giro	3.8 rpm 3.8 rpm
Anillo de giro	Cojinete de rodillos de triple pista con engranajes internos sellados Cojinete de rodillos de triple pista con engranajes internos sellados
Características (1)	Circuito de giro cerrado con control de par Circuito de giro cerrado con control de par

Tren de rodaje

Velocidad de desplazamiento: primera etapa, máxima	0.68 milla/h 1.1 km/h
Velocidad de desplazamiento: segunda etapa, máxima	0.99 milla/h 1.6 km/h
Fuerza de tracción máxima	661,160 lb 2942 kN
Rendimiento en pendientes de los mandos de desplazamiento: máximo	38.8 % 38.8 %
Pisones de cadena: cada lado	42 42
Rodillos inferiores: cada lado	7 7
Rodillos de soporte: cada lado	2 además de una placa deslizante entremedio 2 además de una placa deslizante entremedio
Mandos de desplazamiento: cada lado	1 transmisión planetaria con 2 motores de pistones axiales de dos etapas 1 transmisión planetaria con 2 motores de pistones axiales de dos etapas
Freno de estacionamiento	Freno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente Freno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente

Cabina del operador

Nivel de visión del operador: aproximado	24.91 pies 7.6 m
Dimensiones internas de la cabina: longitud	7.33 pies 2230 mm
Dimensiones internas de la cabina: ancho	5.33 pies 1625 mm
Dimensiones internas de la cabina: altura	6.75 pies 2070 mm
Componentes (5)	Protector para el operador (protector superior) (ISO 10262:1998 Level II) Protector para el operador (protector superior) (ISO 10262:1998 Level II)

Alcances de trabajo

Altura máxima de excavación	51.17 pies 15.6 m
Alcance máximo de excavación	54.17 pies 16.5 m
Profundidad máxima de excavación	9.17 pies 2.8 m

Accesorio de retroexcavadora (BH): alcance de trabajo

Altura máxima de excavación	52.83 pies 16.1 m
Alcance máximo de excavación	62.33 pies 19 m
Profundidad máxima de excavación	29.17 pies 8.9 m

Fuerzas de excavación

Fuerza máxima de empuje	494,410 lb 2200 kN
Máxima fuerza de desprendimiento	388,780 lb 1730 kN

Accesorio de retroexcavadora (BH): fuerza de excavación

Fuerza de excavación del brazo: ISO	295,740 lb 1316 kN
Fuerza de excavación del cucharón: ISO	274,840 lb 1223 kN

Capacidad del cucharón estándar

Pala frontal (colmada 2:1)	44.5 yd³ 34 m³
Retroexcavadora (colmada 1:1)	44.5 yd³ 34 m³

6060 eléctrica Equipos estándar

Imprimir

Sistema eléctrico de alto voltaje

Gabinete presurizado de interruptores de alta tensión: interruptor bajo carga, fusibles principales, del motor y del transformador, transformadores de voltaje y corriente, contactores de vacío para control de motores, detección de fallas en la conexión a tierra y transformador auxiliar

Corrección del factor de potencia

Sistema hidráulico

Optimización hidráulica

Conjuntos de mangueras hidráulicas Cat®

Sistema de gestión de la bomba Cat, que incluye control electrónico de límite de carga, flujo proporcional a la demanda, regulación automática de flujo cero, reducción automática del flujo de aceite y reducción del flujo de aceite a altas temperaturas del aceite hidráulico

Corte de presión de las bombas principales

Enfriamiento del aceite para engranaje de la transmisión de la bomba

Circuito de giro cerrado

Puntos de prueba de presión

Filtros de flujo completo y alta presión (100 μm), bombas principales

Filtros de alta presión (200 μm), circuito de giro cerrado

Filtros de flujo completo (10 μm), circuito de retorno

Filtros de presión del circuito de carga del sistema de giro (40 μm)

Filtros de presión del circuito piloto (6 μm)

Filtro de aceite de la transmisión (40 μm)

Válvula de posición libre de la pluma (FS y BH)

Válvula de posición libre del brazo (solo FS)

Sistema eléctrico de bajo voltaje

2 baterías

Interruptor de aislamiento con traba para sistemas de 24 V

Gabinete de interruptores de bajo voltaje: relé de protección de motor (MPR), fuente de alimentación de 24 V y 400 V, convertidor de potencia activa, indicación de secuencia de fases, interruptores automáticos

13reflectores de trabajo LED de brillo alto

19 luces de servicio LED

2 alarmas sonoras de desplazamiento: marcha de avance y retroceso (módulo de potencia, módulo del enfriador de aceite)

2 bocinas eléctricas (1 en el módulo de cabina y 1 en el módulo del enfriador de aceite)

Tren de rodaje

Cadenas HD con pisones de cadena forjados de garra doble

Pisones de cadena de 1.400 mm (4' 7") de ancho

Pisones de cadena de 1.600 mm (5' 3") de ancho

Soporte de eje fijo y rodillos de carga HD

Ruedas guía de eje fijo HD

Válvula retardadora hidráulica automática

Tapas con bisagras de los motores de desplazamiento

Superficies de funcionamiento endurecidas en las ruedas motrices, las ruedas guía, los rodillos, los eslabones de soporte y las áreas de contacto de los dientes

Sistema de tensado de la cadena totalmente hidráulico y autoajustable con acumuladores de pistones

Anillo colector en el tren de rodaje

Guía de cables con caja de conexiones en el tren de rodaje

Sistema de lubricación automática

Depósito de grasa rectangular (llenado a través del brazo de servicio)

Piñón lubricado en la corona de giro

Filtros de grasa (200 μm)

Entorno del operador

Sistema HVAC doble de mando hidráulico

Ventana en el piso con rejilla extraíble

Asiento cómodo con suspensión neumática y múltiples ajustes, que incluye calefacción y ventilación, soporte lumbar, cinturón de seguridad de 2 puntos, reposacabezas y reposabrazos, interruptor de seguridad para la desconexión automática del movimiento

Consolas del asiento ajustables independientemente con palancas universales integradas

Servocontrol electrohidráulico

Asiento del instructor elevado de tamaño completo con cinturón de seguridad de dos puntos y escritorio para equipo portátil

Asiento auxiliar plegable adicional con cinturón de seguridad de 2 puntos

Tres portavasos

Carga USB

Radio AM/FM con entrada USB y auxiliar

Limpia/lavaparabrisas intermitente paralelo

Persianas de rodillo

Sistema Monitor con pantalla táctil a color de 254 mm (10")

Escalera con inclinación de 45° desde el compartimento del motor hasta la cabina del operador

Escalera de acceso eléctrica en 45°

Espejo calefaccionado del lado izquierdo

Cat Vision 360 con pantalla de 254 mm (10 pulgadas) con tecnología de color HD

Indicadores de nivel para inclinación longitudinal y transversal

Almacenamiento de documentos

Accesorio delantero

Orificios de acceso de servicio en ambos lados de la pluma y el brazo (FS y BH)

Pluma y brazo con alivio de esfuerzo térmico después de la soldadura

Pasarelas con los rieles en la pluma (FS y BH)

Paquete de desgaste (según la selección del cucharón)

Servicio y mantenimiento

Intervalo de cambio de aceite hidráulico: 10.000 horas

Orificios para S•O•SSM

Estación de servicio retráctil a nivel del suelo con acoplamientos rápidos para aceite de transmisión de la bomba, motores izquierdo/derecho, aceite hidráulico, grasa y aceite de transmisión de giro

Conector de carga de batería Cat

Limpiador de suciedad en el pivote

Puerto de servicio del Técnico Electrónico Cat

Luces indicadoras

Tecnología Cat

Cat Payload

Cat Vision 360

Asistencia para el operador: control de movimiento mejorado

Cat Product Link™ Elite

Lista para la instalación de soluciones Cat MineStar™

Seguridad y protección

Interruptores de parada de emergencia: 2 en la cabina, 5 en el módulo de potencia, 1 en la estación de servicio a nivel del suelo y 1 en el cable de tracción con acceso a nivel del suelo

Protector para el operador (protector superior)

Vidrio de seguridad integral

Escalera de salida de emergencia

Interruptor de presencia del operador

Varios

Calcomanías ISO o ANSI

6060 eléctrica Equipos opcionales

Imprimir

Sistema eléctrico de alto voltaje

Motor eléctrico (6,6 kV, 50 Hz)

Motor eléctrico (6,0 kV, 50 Hz)

Motor eléctrico (7,2 kV, 60 Hz)

Accesorio delantero

Cinemática de la pala frontal TriPower: orientación automática del cucharón de ángulo horizontal constante, orientación automática del cucharón de ángulo vertical constante, limitador de giro hacia atrás automático para evitar derrames de material, ayuda cinemática para fuerzas hidráulicas, movimiento constante de la pluma en todo el arco de levantamiento, asistencia de fuerza de empuje y protecciones para los cilindros de la pala en el brazo de FS

Accesorio para retroexcavadora

Opciones para tiempo frío

Paquete para climas fríos: calentador de aceite hidráulico con termostato, válvulas de derivación del enfriador de aceite hidráulico, sistema auxiliar de precalentamiento de la cabina (recomendado para temperaturas inferiores a –10 °C (14 °F)

Tecnología Cat

Modalidad doble de Cat Product Link Elite (celular y satelital)

Hay folletos de productos y mucho más listos para la descarga.

Hay folletos de productos Caterpillar y otros documentos informativos disponibles para su negocio en crecimiento.

Galería de medios

Fotografías

6060 eléctrica

Tendido de mangueras de la 6060 eléctrica

Vea cómo 6060 eléctrica se compara otros productos consultados con frecuencia.

Palas hidráulicas para minería

Seleccionado

6060 eléctrica

Tipo: 2 motores de inducción con jaula de ardilla; 2 motores de inducción con jaula de ardilla
Corriente nominal IN: 6,0 kV / 235 A; 6,0 kV / 235 A
Frecuencia: 50 Hz / 60 Hz; 50 Hz / 60 Hz

Palas hidráulicas para minería

6060

Rendimiento del motor: SAE J1995: 3,015 hp; 2248 kW
Carga útil del cucharón: 67 ton (EE.UU.); 61 t
Peso en orden de trabajo: 660 ton (EE.UU.); 599 t

Ver detalles

Palas hidráulicas para minería

6030

Rendimiento del motor: SAE J1995: 1,649 hp; 1230 kW
Carga útil del cucharón: 33 ton (EE.UU.); 30 t
Peso en orden de trabajo: 324 ton (EE.UU.); 294 t

Ver detalles

6060 eléctrica Palas hidráulicas para minería

Descripción general

Trabajo más duro. Mayor duración

Beneficios

Integración Cat completa

Mejor eficiencia de energía

Más del 40 % de mayor visibilidad

Características de un vistazo

SEGURIDAD

CABINA DEL OPERADOR

FIABILIDAD Y DURABILIDAD

RENDIMIENTO Y PRODUCTIVIDAD

CUCHARONES Y GET

CONECTIVIDAD Y TECNOLOGÍA

CAPACIDAD DE SERVICIO

SOSTENIBILIDAD

Especificaciones del producto para 6060 eléctrica

Motores eléctricos

Sistema eléctrico de bajo voltaje

Pesos en orden de trabajo

Capacidades de llenado de servicio

Sistema hidráulico

Enfriamiento de aceite hidráulico

Sistema de giro

Tren de rodaje

Cabina del operador

Alcances de trabajo

Accesorio de retroexcavadora (BH): alcance de trabajo

Fuerzas de excavación

Accesorio de retroexcavadora (BH): fuerza de excavación

Capacidad del cucharón estándar

6060 eléctrica Equipos estándar

Sistema eléctrico de alto voltaje

Sistema hidráulico

Sistema eléctrico de bajo voltaje

Tren de rodaje

Sistema de lubricación automática

Entorno del operador

Accesorio delantero

Servicio y mantenimiento

Tecnología Cat

Seguridad y protección

Varios

6060 eléctrica Equipos opcionales

Sistema eléctrico de alto voltaje

Accesorio delantero

Opciones para tiempo frío

Tecnología Cat

Especificaciones del producto para 6060 eléctrica

Motores eléctricos

Sistema eléctrico de bajo voltaje

Pesos en orden de trabajo

Capacidades de llenado de servicio

Sistema hidráulico

Enfriamiento de aceite hidráulico

Sistema de giro

Tren de rodaje

Cabina del operador

Alcances de trabajo

Accesorio de retroexcavadora (BH): alcance de trabajo

Fuerzas de excavación

Accesorio de retroexcavadora (BH): fuerza de excavación

Capacidad del cucharón estándar

6060 eléctrica Equipos estándar

Sistema eléctrico de alto voltaje

Sistema hidráulico

Sistema eléctrico de bajo voltaje

Tren de rodaje

Sistema de lubricación automática

Entorno del operador

Accesorio delantero

Servicio y mantenimiento

Tecnología Cat

Seguridad y protección

Varios

6060 eléctrica Equipos opcionales

Sistema eléctrico de alto voltaje

Accesorio delantero

Opciones para tiempo frío

Tecnología Cat

Hay folletos de productos y mucho más listos para la descarga.
