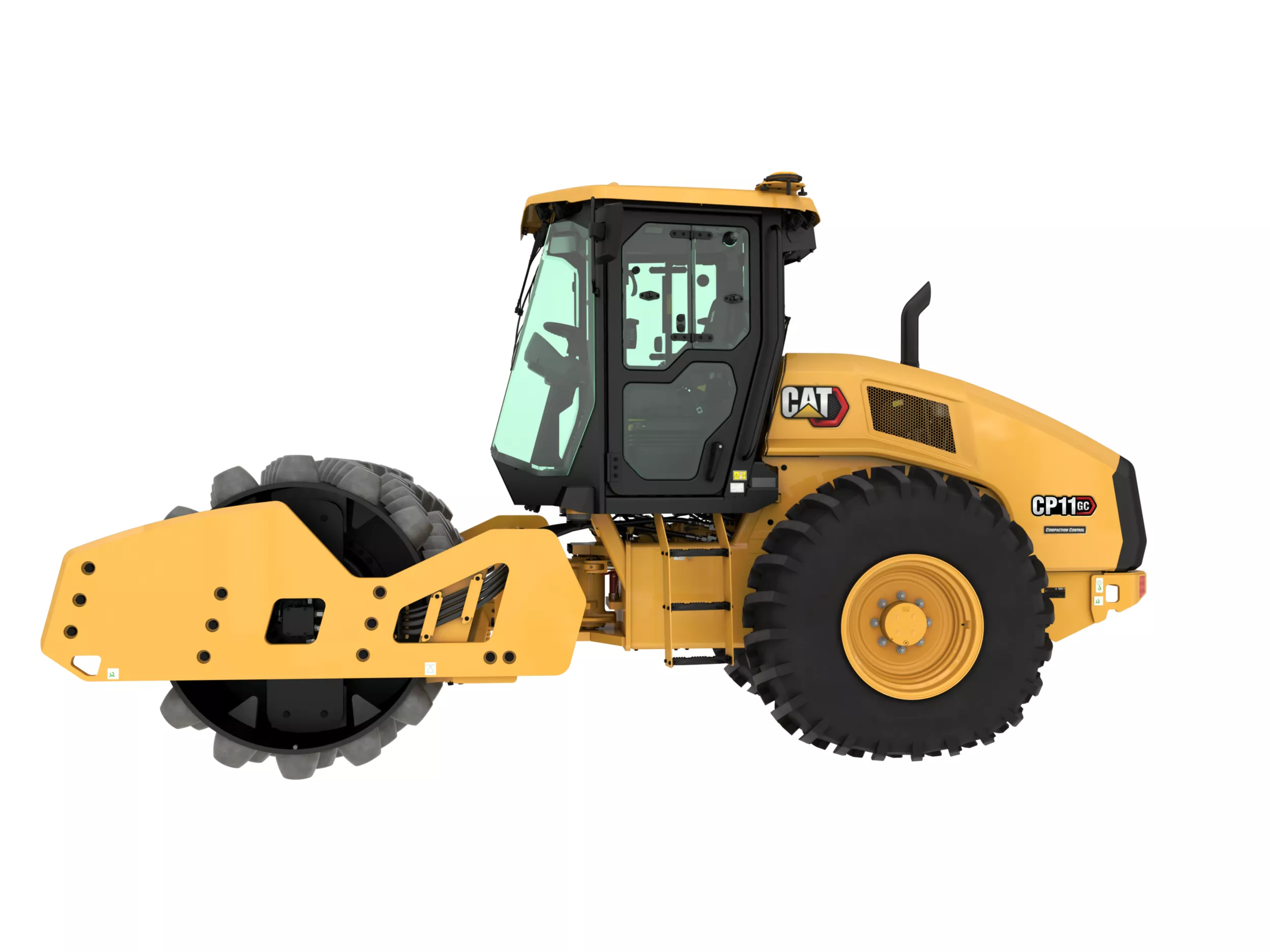

CP11 GC 진동 토사 콤팩터 Tier 3

견적 요청 특약점 찾기

주요 사양

작동 무게 - 운전실 포함: 25104 lb; 11387 kg

총 출력: 111.3 hp; 83 kW

정미 출력 - ISO 9249: 106.5 hp; 79.4 kW

CP11 GC
모델 변경

개요

생산성 및 효율성

CP11 GC 진동 토사 콤팩터는 기대치를 뛰어넘는 성능으로 신뢰할 수 있고 경제적인 생산성을 발휘합니다.

복리후생

저렴한 운영비

에코 모드를 통해 연료를 최대 15% 절약할 수 있고, 독보적인 포드형 진동 설계는 3년/3000시간 서비스 주기를 제공하며, 영구 밀폐 베어링으로 무정비 히치를 실현했습니다.

효율성 최고 50% 향상

온보드 다짐 측정은 다짐 작업 판독값을 제공하는 독점적인 MDP 기술을 탑재하여 프로세스에서 추정 작업을 제거하며, 매핑 및 장비간 통신을 포함한 확장 솔루션은 작업 현장을 지속적으로 연결합니다.

향상된 편의 사항

새로운 후방 시야 카메라로 시야가 향상되었습니다. 기울일 수 있는 표준 운전대는 운전자에게 더 많은 유연성을 제공하며, 통합형 백라이트 디스플레이 콘솔은 시트와 함께 회전합니다.

기능 살펴보기

표시 중: 1-6 / 5

편안하고 인체 공학적인 운전실

이 조향 콘솔은 LCD 표시장치를 탑재하고 있습니다. 이 표시장치는 운전자에게 진단 및 추가 데이터를 제공합니다. Cat 다짐 제어장치가 장착된 장비는 다짐 상태 측정 내용을 표시장치에도 출력합니다.
다중 위치 조향 휠을 조절하여 편안하게 작업할 수 있습니다. 시트 벨트와 있는 조절식 비닐 시트와 쉽게 닿을 수 있는 범위 내에 제어 및 작동 정보가 배치되어 있습니다. 12V 어댑터는 개인 전자기기에 전력을 공급합니다. 바닥 매트는 진동을 줄여 줍니다. 컵 홀더가 운전대에 제공됩니다. 대형 거울을 통해 장비 후방을 분명히 볼 수 있습니다.
운전자는 전방 드럼 엣지와 후방 타이어 엣지와 장비 후방까지 시야가 확보되어 안전성과 생산을 향상시킵니다. 운전자 거울은 후방까지 향상된 시야를 제공합니다.

동력전달장치

GC 진동 토양 다짐 장비는 Cat 엔진을 갖추고 있으므로 강화된 효율성, 서비스 용이성, 충분한 출력 및 낮은 소음 수준을 제공합니다.

품질 및 생산성 향상 기술

Cat 다짐 제어장치는 선택사양 글로벌 내비게이션 위성 계통(GNSS, Global Navigation Satellite System) 매핑 안테나와 전용 표시장치를 추가하여 보강할 수 있습니다. 이 장치는 SBAS 수준의 정밀도를 제공하며, 운전자가 결과를 육안으로 모니터링하고 이 결과를 위치에 매핑하고 분석과 기록용으로 데이터를 저장할 수 있게 해 줍니다. 또한 SBAS보다 향상된 정밀도를 제공하는 RTK GNSS 매핑 기능도 사용할 수 있습니다.
MDP는 Caterpillar에서만 사용할 수 있는 독점 기술입니다. MDP는 회전 저항을 측정하여 토양 강성을 나타냅니다. 모든 종류의 토양에 유효하고 드럼이 고정되거나 진동하는 경우에도 작동할 수 있습니다. MDP는 다짐 작업 중인 자재의 들린 부분 깊이(약 30-60cm(1-2ft)) 근처까지 측정합니다. MDP는 모든 종류의 토양에 사용할 수 있고 경량 낙하물 휨 측정계, 원자력 측정기 등 관련된 휴대용 측정 장비로 결과를 분석할 수 있습니다. 드럼을 진동시킬 필요가 없으므로 프루프 롤링용으로 사용할 때 다짐 작업이 부실하게 이루어질 위험이 적습니다.

간편한 서비스

모든 서비스 및 정비 지점에 지면에서 접근 가능하게 하는 설계입니다.
연장된 서비스 주기로 인해 생산성이 향상되고 소유 및 운용 비용이 절감됩니다. 진동 계통 정기 오일 교환 주기는 3년/3,000시간입니다. 유압 오일 서비스 주기는 3,000시간입니다. 엔진 오일 서비스 주기는 500시간입니다.

안정적인 진동 계통

GC 진동 토양 다짐 장비는 진폭 증가와 정적 라이너 부하 덕분에 탁월한 다짐 성능을 제공합니다.
GC 장비는 검증된 Cat 포드형 진동 계통을 활용합니다. 이러한 계통 설계는 금속 중량이 적용되는 기존 설계에서 일반적인 오염 위험을 크게 줄여 줍니다. 최고의 안정성과 성능을 제공하는 Cat 포드형 진동 계통은 거의 정비가 필요하지 않은 제품으로, 첫 정비 주기는 3년 또는 3,000시간입니다.
자동 진동 기능은 보다 균일한 다짐을 위한 일관성을 제공합니다. 진동이 결속되어 있으면 콤팩터 속도가 사전 지정된 속도보다 느려지므로 진동이 멈추게 됩니다. 추진이 재시작되면 사전 지정된 속도로 진동이 다시 시작됩니다. 이 기능으로 인해 균일한 양질의 작업이 가능합니다.
평활 드럼은 입상 물질을 다질 때 이상적이며 점착성 또는 준점착성 자재를 다지기 위한 선택사양 패드푸트 셸 키트를 장착할 수 있습니다.

이 조향 콘솔은 LCD 표시장치를 탑재하고 있습니다. 이 표시장치는 운전자에게 진단 및 추가 데이터를 제공합니다. Cat 다짐 제어장치가 장착된 장비는 다짐 상태 측정 내용을 표시장치에도 출력합니다.
다중 위치 조향 휠을 조절하여 편안하게 작업할 수 있습니다. 시트 벨트와 있는 조절식 비닐 시트와 쉽게 닿을 수 있는 범위 내에 제어 및 작동 정보가 배치되어 있습니다. 12V 어댑터는 개인 전자기기에 전력을 공급합니다. 바닥 매트는 진동을 줄여 줍니다. 컵 홀더가 운전대에 제공됩니다. 대형 거울을 통해 장비 후방을 분명히 볼 수 있습니다.
운전자는 전방 드럼 엣지와 후방 타이어 엣지와 장비 후방까지 시야가 확보되어 안전성과 생산을 향상시킵니다. 운전자 거울은 후방까지 향상된 시야를 제공합니다.

GC 진동 토양 다짐 장비는 Cat 엔진을 갖추고 있으므로 강화된 효율성, 서비스 용이성, 충분한 출력 및 낮은 소음 수준을 제공합니다.

Cat 다짐 제어장치는 선택사양 글로벌 내비게이션 위성 계통(GNSS, Global Navigation Satellite System) 매핑 안테나와 전용 표시장치를 추가하여 보강할 수 있습니다. 이 장치는 SBAS 수준의 정밀도를 제공하며, 운전자가 결과를 육안으로 모니터링하고 이 결과를 위치에 매핑하고 분석과 기록용으로 데이터를 저장할 수 있게 해 줍니다. 또한 SBAS보다 향상된 정밀도를 제공하는 RTK GNSS 매핑 기능도 사용할 수 있습니다.
MDP는 Caterpillar에서만 사용할 수 있는 독점 기술입니다. MDP는 회전 저항을 측정하여 토양 강성을 나타냅니다. 모든 종류의 토양에 유효하고 드럼이 고정되거나 진동하는 경우에도 작동할 수 있습니다. MDP는 다짐 작업 중인 자재의 들린 부분 깊이(약 30-60cm(1-2ft)) 근처까지 측정합니다. MDP는 모든 종류의 토양에 사용할 수 있고 경량 낙하물 휨 측정계, 원자력 측정기 등 관련된 휴대용 측정 장비로 결과를 분석할 수 있습니다. 드럼을 진동시킬 필요가 없으므로 프루프 롤링용으로 사용할 때 다짐 작업이 부실하게 이루어질 위험이 적습니다.

모든 서비스 및 정비 지점에 지면에서 접근 가능하게 하는 설계입니다.
연장된 서비스 주기로 인해 생산성이 향상되고 소유 및 운용 비용이 절감됩니다. 진동 계통 정기 오일 교환 주기는 3년/3,000시간입니다. 유압 오일 서비스 주기는 3,000시간입니다. 엔진 오일 서비스 주기는 500시간입니다.

GC 진동 토양 다짐 장비는 진폭 증가와 정적 라이너 부하 덕분에 탁월한 다짐 성능을 제공합니다.
GC 장비는 검증된 Cat 포드형 진동 계통을 활용합니다. 이러한 계통 설계는 금속 중량이 적용되는 기존 설계에서 일반적인 오염 위험을 크게 줄여 줍니다. 최고의 안정성과 성능을 제공하는 Cat 포드형 진동 계통은 거의 정비가 필요하지 않은 제품으로, 첫 정비 주기는 3년 또는 3,000시간입니다.
자동 진동 기능은 보다 균일한 다짐을 위한 일관성을 제공합니다. 진동이 결속되어 있으면 콤팩터 속도가 사전 지정된 속도보다 느려지므로 진동이 멈추게 됩니다. 추진이 재시작되면 사전 지정된 속도로 진동이 다시 시작됩니다. 이 기능으로 인해 균일한 양질의 작업이 가능합니다.
평활 드럼은 입상 물질을 다질 때 이상적이며 점착성 또는 준점착성 자재를 다지기 위한 선택사양 패드푸트 셸 키트를 장착할 수 있습니다.

사양 표준 장비 선택사양 장비

다음에 대한 제품 사양 CP11 GC

중량

작동 무게 - 운전실 포함	25104 lb 11387 kg
작동 무게 - 차광 캐노피 포함	24372 lb 11055 kg
작동 무게 - ROPS/FOPS 캐노피 포함	24764 lb 11233 kg
무게 - 운전실 포함 드럼	14142 lb 6415 kg
작동 무게 - 차광 캐노피 포함 드럼	13894 lb 6303 kg
무게 - ROPS/FOPS 캐노피 포함 드럼	6372 lb 14047 kg

엔진

총 출력	111.3 hp 83 kW
정미 출력 - ISO 9249	106.5 hp 79.4 kW
정미 출력 - SAE J1349:2011	105.3 hp 78.5 kW
엔진 모델	Cat C4.4 Cat C4.4
행정	5 in 127 mm
보어	4.1 in 105 mm

작동 사양

지상고	20.3 in 516 mm
커브 간극	19.5 in 496 mm
회전 반경 - 드럼 엣지 내부	12.7 ft 3.86 m
주행 속도 - 최고	6.8 mile/h 11 km/h
정적 라이너 부하 - ROPS/FOPS 포함	153.6 lb/in 27.4 kg/cm
다짐 폭	84 in 2134 mm

서비스 보충 용량

연료 탱크 용량

65.5 gal (US) 248 l

치수

전체 길이	18.7 ft 5.7 m
전체 폭	7.5 ft 2.3 m
최고 높이	9.8 ft 3 m
휠 베이스	9.8 ft 3 m
드럼 직경	60.4 in 1535 mm
드럼 폭	84 in 2134 mm
높이 - ROPS/FOPS 또는 운전실 포함	9.8 ft 3 m
블레이드 높이(선택사양)	27.1 in 688 mm

진동 계통

정격 진폭 - 높음	0.071 in 1.8 mm
정격 진폭 - 낮음	0.035 in 0.89 mm
원심력 - 최대	55932 lb 249 kN
원심력 - 최소	33249 lb 148 kN
진동 주파수 - 표준	30-33 Hz 30-33 Hz
진동 주파수 게이지 - 에코모드	28.6-331.5Hz 28.6-331.5Hz
가변 주파수 옵션 범위	23.3-30.5Hz(1,400-1,830vpm) 23.3-30.5Hz(1,400-1,830vpm)
진동 주파수 게이지 - 에코모드	1,716-1,890vpm 1,716-1,890vpm
진동 주파수 - 표준	1,800-1,980vpm 1,800-1,980vpm

타이어

타이어

23.1 x 26 23.1 x 26

CP11 GC 표준 장비

운전자 환경

ROPS/FOPS 캐노피(핸드레일/가드레일, 바닥 매트 포함)

비닐 조절식 피벗팅 시트(통합형 콘솔 및 LCD 디스플레이)

통합형 컵 홀더의 조정형 틸팅 운전대

컬러 터치스크린 디스플레이가 달린 후방 시야 카메라

안전벨트

12V 파워 아웃렛

진동 계통

패드푸트 드럼

이중 진폭, 단일 주파수

이중 포드형 편심 중량 하우징

자동 Vibe 기능

전방 조절형 강철 스크레이퍼
