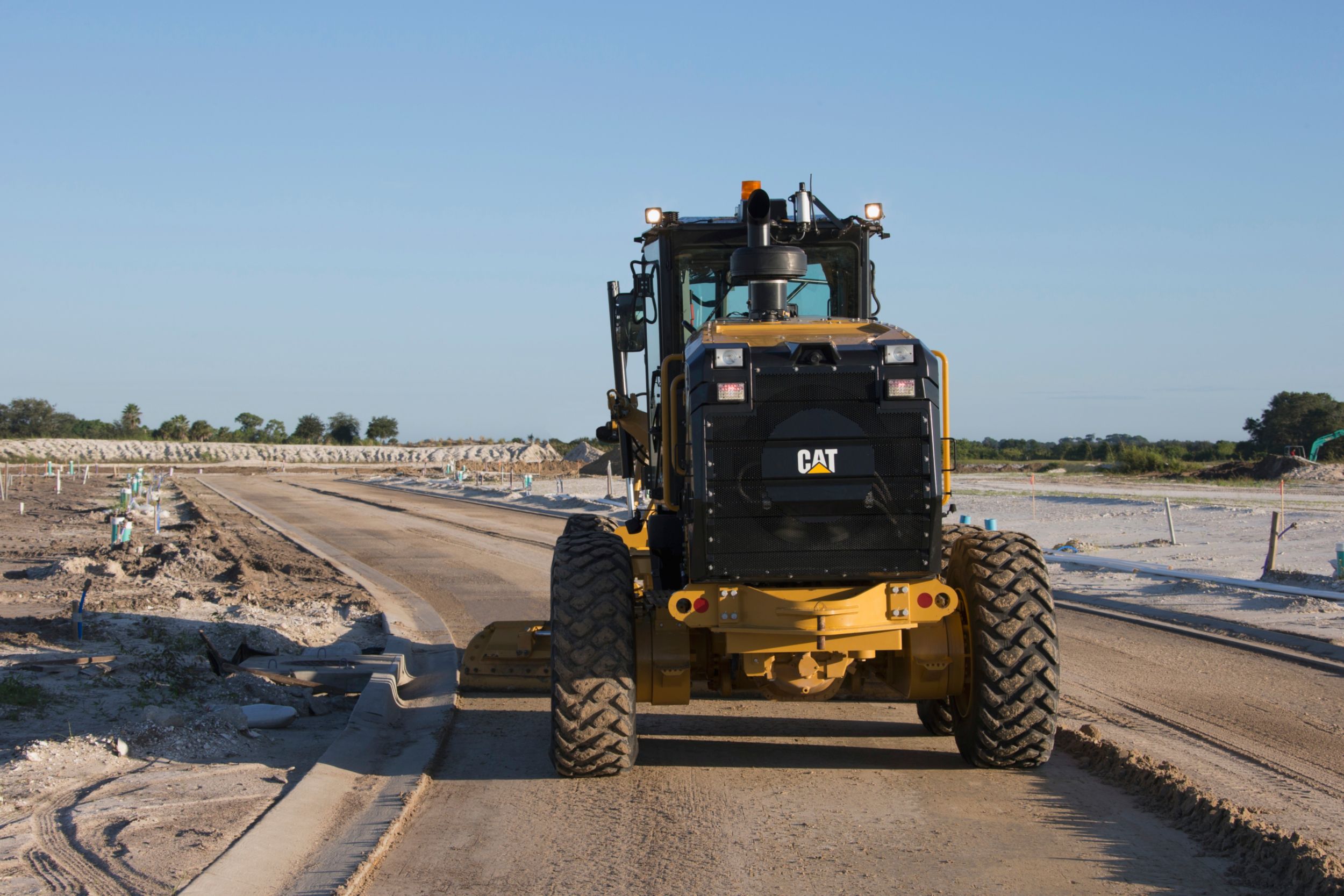

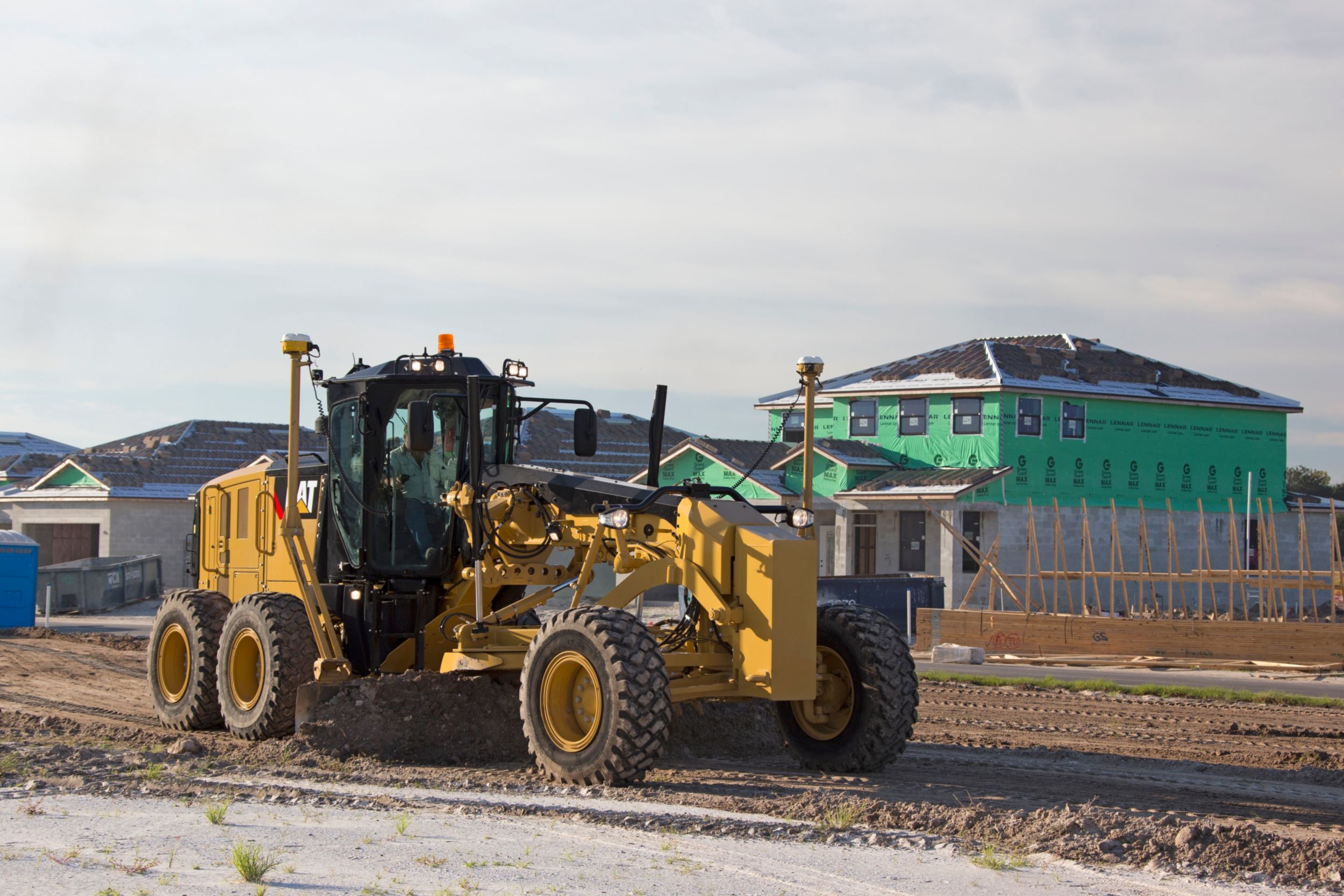

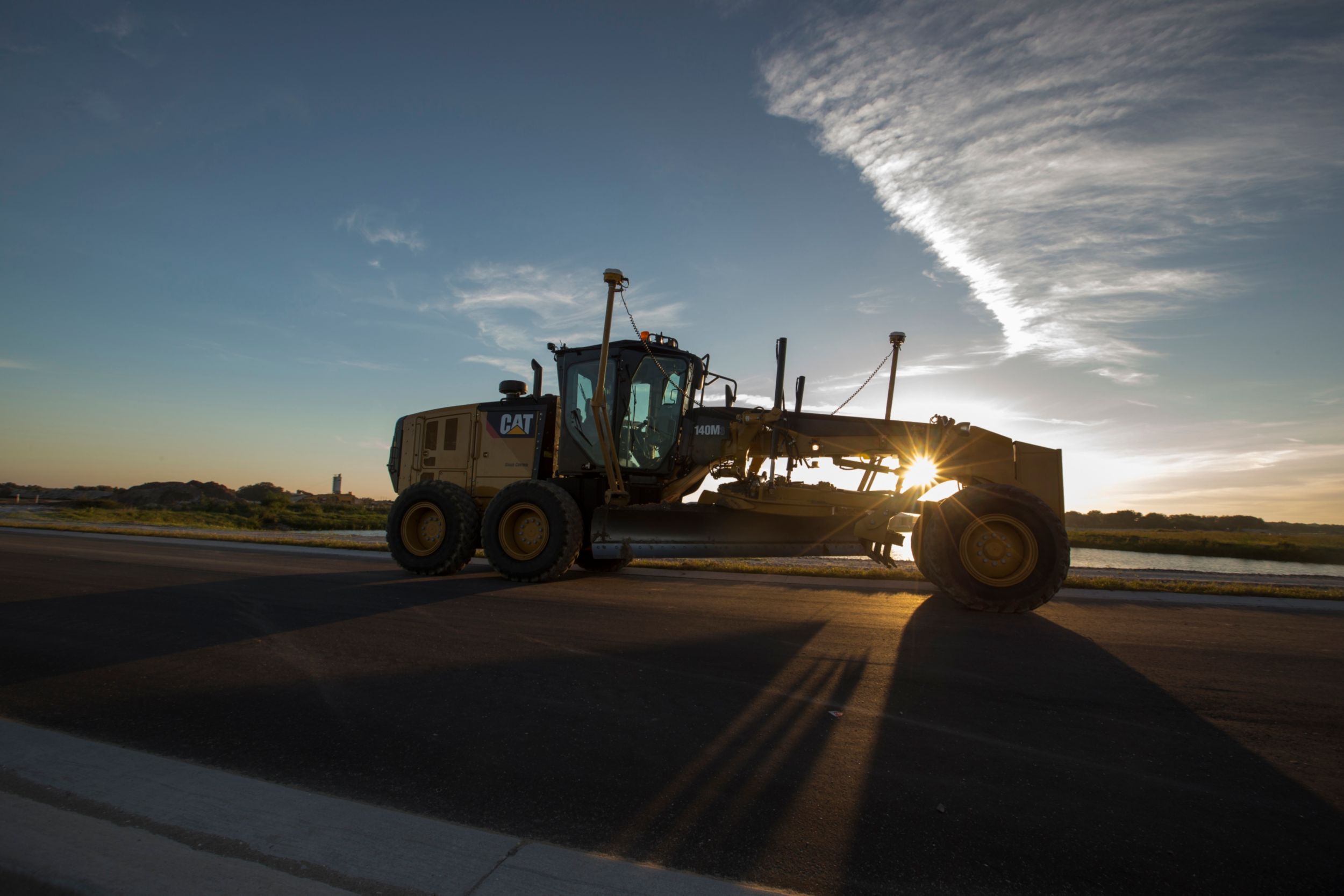

Motorgraders 160/160 AWD Tier 4 / Stage V

• Een goed zicht is van essentieel belang voor veiligheid en efficiëntie. Dankzij schuin geplaatste cabinedeuren, een taps toelopende motorkap en een aflopende achterruit hebt u goed zicht op het afwerkblad en de banden, evenals achter de machine. Een optionele achteruitkijkcamera zorgt voor nog beter zicht rondom de machine.
• Ervaar de ruimste en meest comfortabele cabine in de sector.
• Hendels worden vervangen door gebruiksvriendelijke joysticks, waardoor hand- en armbewegingen met 78% worden beperkt en de machinist minder snel moe en productiever is.
• De linker joystick bedient sturen, knikgeleding, terug-naar-midden, verstellen van de wielen, de versnellingskeuze, de linkerhefcilinder van het afwerkblad en de zweefstand.
• Met de rechterjoystick worden de trekhaak, de functies van cirkel en afwerkblad en tevens de elektronische gasklepregeling en handmatige blokkering/deblokkering van het differentieelslot bediend.
• De kantelhoek van de joystick komt overeen met de draaihoek van de gestuurde wielen.
• Een remspansysteem houdt de joystick op zijn plaats tot de machinist hem beweegt.
• De stuurregeling verlaagt automatisch de gevoeligheid bij hogere rijsnelheden, voor een voorspelbare bediening.
• Traploos instelbare rolschakelaars zorgen voor een nauwkeurige bediening van de ripper aan de achterkant en/of de hefinrichting aan de voorkant (indien aanwezig).
• Bedieningshendels zitten binnen handbereik.
• Een vernieuwde stoel biedt zachtere kussens, drie standen voor de hoek van de zitting en verwarmde/gekoelde kussens.
• Bedieningsconsoles worden elektronisch versteld, waardoor elke machinist zijn ideale werkstand kan instellen.
• Meerdere rubberen dempers verlagen het geluid en de trilling, voor een ontspannen werkomgeving.
• Het systeem voor verwarming, ventilatie en airconditioning (HVAC) met grote capaciteit ontvochtigt de lucht en brengt de cabine op druk, terwijl er verse lucht wordt gecirculeerd, stof wordt buitengehouden en de ruiten schoon blijven.
• Een optionele luxe radio met cd is voorzien van MP3- en Bluetooth®-technologie.
• Een nieuw berichtenscherm geeft de prestaties en diagnostische gegevens van de machine weer. Het bevindt zich in de middenconsole en geeft ook de Grade Control Cross Slope-waarden weer.
• De elektronische gasklepregeling bevordert de productiviteit door de beste combinatie van vermogen en koppel te leveren voor de eisen van de toepassing.
• De centreerfunctie van de knikgeleding brengt de machine vanuit elke knikhoek automatisch terug naar een rechte chassisstand met de druk op een enkele knop.
• Selecteer fijn, normaal of grof als bladhefmodus in functie van de toepassing of de voorkeur van de machinist.

Maak kennis met de High Performance Circle

De optionele High Performance Circle (HPC) verbetert de prestaties, efficiëntie en inzetbaarheid van de machine door langere onderhoudsintervallen en een langere levensduur. Het is van belang dat in wegontwerp efficiënt wordt voldaan aan de tolerantiegrenzen voor niveauhoogte om te voorkomen dat werk tijdens het werk opnieuw moet worden uitgevoerd. Met de HPC hebt u meer vertrouwen in de naleving van het ontwerp voor de tolerantie voor niveauhoogten, dankzij de verminderde slijtage tussen cirkel en trekhaak.

• De Cat C9.3-motor levert de prestaties die u nodig hebt om een constante nivelleersnelheid te handhaven voor een maximale productiviteit.
• Nieuwste motortechnologie optimaliseert productiviteit, brandstofzuinigheid, betrouwbaarheid, levensduur en beperkt emissies tot een minimum.
• De hydraulische, op koelvraag reagerende ventilator regelt automatisch het toerental van de ventilator aan de hand van de koelingsbehoefte van de motor. Wanneer de vraag naar koeling is afgenomen, profiteert u van meer vermogen naar de rijaandrijving en een grotere brandstofzuinigheid.
• De Stationair-motoruitschakeltimer kan geschikt worden gemaakt voor software door uw Cat dealer, om de motor uit te schakelen na een bepaalde ingestelde tijdsduur om brandstof te besparen en uitstoot te verminderen.
• Optionele omkeerbare ventilator,houdt vuil op afstand tijdens bedrijf.
• De motorgraders leveren efficiëntie en lange levensduur in de meest veeleisende toepassingen.
• Het standaard automatische differentieelslot ontgrendelt het differentieel in bochten en vergrendelt het weer bij rechtuitrijden, voor eenvoudigere bediening en bescherming van de aandrijflijn.
• De volledig elektronische koppelingsdrukregeling (ECPC: Electronic Clutch Pressure Control) optimaliseert de kruipmodulatie en versoepelt het schakelen en de verandering van rijrichting door de spanning op de tandwielen te verminderen.
• Programmeerbare Autoshift vereenvoudigt de bediening doordat de machinist de transmissie kan programmeren om de schakelmomenten af te stemmen op uw toepassing.
• Als de Eco-modus wordt ingeschakeld kan tot wel 10% brandstof worden bespaard, afhankelijk van de toepassing.
• Power Shift-transmissie met secundaire as wordt gekoppeld aan de Cat motor voor maximaal vermogen op de grond.
• Groot bedrijfssnelheidsbereik voor maximale productiviteit.
• De beveiliging tegen een te hoog toerental van de motor voorkomt terugschakelen totdat er een acceptabele, veilige rijsnelheid is vastgesteld.
• De afgedichte wielas houdt de lagers van de vooras gesmeerd en beschermd tegen verontreinigingen. Het Cat “Live Spindle”-ontwerp plaatst het grotere kegelrollager aan de buitenkant waar de belasting groter is, waardoor het lager langer meegaat.
• Het onderhoud is gemakkelijker en verontreiniging is beter beheersbaar dankzij een aanboutbare modulaire achteras met goede toegankelijkheid van de differentieelcomponenten.
• De bedrijfsremmen met meervoudige remschijven in oliebad worden hydraulisch bediend voor een soepele, voorspelbare remkracht en lagere bedrijfskosten. De remmen bevinden zich op elk tandemwiel en hebben een groot totaal remoppervlak, voor een betrouwbaar remvermogen en een langere levensduur.
• De emissietechnologie is transparant en vereist geen actie van de bestuurder of uitschakeling van de machine. Regeneratie wordt automatisch uitgevoerd bij een koude start en, indien nodig, op de achtergrond terwijl u werkt.
• Om te voldoen aan de Tier 4 Final-normen moest slechts één extra systeem worden toegevoegd aan de Cat emissiestrategie: selectieve katalytische reductie (SCR: Selective Catalytic Reduction).
• SCR maakt gebruik van dieseluitlaatvloeistof (DEF), die eenvoudig vanaf het maaiveld kan worden bijgevuld.
• A gauge on the dash shows your fluid level.
• Bij uitschakeling pompt een pomp automatisch de DEF-leidingen leeg.
• Als de motor-/nabehandelingstemperaturen hoog zijn, wordt automatisch een uitschakelvertraging geactiveerd om de machine te koelen en dan de leidingen te legen.

• Caterpillar ontwerpt het chassis van de motorgrader en de componenten van de trekstang om u prestaties en duurzaamheid te bieden.
• De uit één stuk smeedstaal gesmede cirkel is bestand tegen hoge belastingen, en een slijtagesysteem helpt om de onderhoudstijd en -kosten laag te houden.
• De scharnierende koppeling heeft een groot kegelrollager om lasten gelijkmatig en soepel te verdelen. Het lager is afgedicht om verontreiniging te voorkomen, en een borgpen voorkomt knikgeleding tijdens onderhoud of transport.
• De trekhaak, cirkel en het afwerkblad zijn zodanig ontworpen dat het eenvoudig is om de onderdelen nauwsluitend te houden.
• Vulplaten en gepatenteerde slijtstrips met bovenafstelling zijn gemakkelijk toe te voegen of te vervangen en beperken de uitvaltijd.
• Duurzame slijtinzetstukken van nyloncomposiet zorgen voor een maximaal cirkelkoppel en een maximale levensduur van componenten.
• Koperen slijtagestrips tussen de bladmontagegroep en het afwerkblad kunnen gemakkelijk worden bijgesteld en vervangen.
• Het borgsysteem van het afwerkblad zonder vulplaten gebruikt verticale en horizontale stelschroeven om de slijtstrips van het afwerkblad uitgelijnd te houden voor minder klapperen van het blad en nauwkeurige bladbediening.
• Een agressieve bladhoek, optimale kromming van het afwerkblad en grote bewegingsvrijheid van het scharnierpunt helpen u efficiënter te werken doordat het materiaal vrijer langs het blad kan rollen.
• Hittebehandelde rails, geharde messen en hoekmessen, en bouten in zware uitvoering bieden een grotere betrouwbaarheid van het afwerkblad en een lange levensduur.
• De koppelstaaf maakt extreme plaatsing van het afwerkblad mogelijk voor eenvoudiger afwerken van oeverhellingen en uitgraven/schoonmaken van sloten.
• Een bewezen hydraulisch lastdetectiesysteem en de geavanceerde elektrohydrauliek bieden een uitstekende controle over het uitrustingsstuk en responsieve prestaties en maken het werk van de machinist gemakkelijker. Doordat de hydrauliekolie-opbrengst/-druk voortdurend worden afgestemd op de vermogensvraag, wordt er minder warmte geproduceerd en neemt het energieverbruik af.
• Consistente, voorspelbare bewegingen - Bij de geavanceerde elektrohydraulische kleppen met proportionele prioriteitsdrukcompensatie (Proportional Priority Pressure-Compensating, PPP-C) verschilt de opbrengst bij het kop- en het stanguiteinde van de cilinder, dus kunt u rekenen op een consistente en voorspelbare respons van het uitrustingsstuk.
• Uitgebalanceerde opbrengst - De hydrauliekolieopbrengst is zo uitgebalanceerd dat u erop kunt vertrouwen dat alle werktuigen tegelijkertijd werken zonder dat de motor of snelheid van sommige uitrustingsstukken wordt afgeremd.
• Blad vrij kan bewegen onder zijn eigen gewicht. Als beide cilinders in de zweefstand staan, kan het blad de contouren van de bodem volgen. Als slechts één cilinder in de zweefstand staat, zal de teen van het blad het harde oppervlak volgen, terwijl de machinist de helling regelt met de andere cilinder.
• Een grote, gescheiden hydrauliekolievoorraad voorkomt kruislingse verontreiniging en zorgt voor een goede oliekoeling, waardoor warmteophoping wordt beperkt en de levensduur van de componenten wordt verlengd.
• Dankzij de CAT XT™-slang is hoge druk mogelijk voor maximaal vermogen en minder stilstand.

• Cat technologieën maakt slim gebruik van technologie en diensten om de efficiëntie op het werkterrein te verbeteren. Door gebruik te maken van de gegevens van machines die zijn uitgerust met technologie, krijgt u meer informatie en daarmee meer inzicht in het materieel en de werkzaamheden.
• Cat technologieën bieden verbeteringen op de volgende kernpunten:
• Materieelbeheer - vergroot de inzetbaarheid en verlaag de bedrijfskosten.
• Productivity – bewaak de productie en beheer de efficiëntie op het werkterrein.
• Safety – vergroot het bewustzijn op het werkterrein om de veiligheid van uw medewerkers en materieel te waarborgen.
• De aanwezige Cat technologieën omvatten:

1. Link-technologieën die machines in staat stellen tot de draadloze overdracht in twee richtingen van informatie die is verzameld door sensoren, regelmodules en andere Cat technologieën aan boord van de machine, met behulp van apps buiten de machine, zoals onze Cat VisionLink® software.
2. Cat Product Link/Visionlink is volledig geïntegreerd in uw machine en neemt voor u het giswerk uit materieelbeheer. Eenvoudige toegang tot actuele informatie zoals de locatie, de bedrijfsuren, het brandstofverbruik, de stilstandtijd en gebeurteniscodes van de machine via de online VisionLink-gebruikersinterface kan helpen machineparken effectief te beheren en bedrijfskosten te verlagen.
3. Nivelleringstechnologieën combineren digitale ontwerpgegevens, geleiding in de cabine en automatische bladbedieningselementen voor een grotere nivelleringsnauwkeurigheid, minder aanpassingswerkzaamheden en lagere productiekosten voor grondverzettoepassingen en grove, fijne en afwerkingsnivellering.
4. Cat GRADE met Cross Slope is een optioneel af fabriek geïnstalleerd systeem waarmee de machinist efficiënter kan nivelleren en gemakkelijker nauwkeurige dwarshellingen kan realiseren. Het systeem regelt automatisch één kant van het blad, waardoor de handmatige invoer van de machinist met maar liefst 50 procent wordt teruggedrongen. Ervaren machinisten kunnen langer de maximale efficiëntie handhaven, terwijl minder ervaren machinisten productiever en sneller kunnen werken. Het systeem is vanaf dag één gebruiksklaar en schaalbaar voor de toekomst metupgrade kits die extra 2D en/of 3D-regelfuncties bieden.

• Cat Messenger, gecombineerd met een volledige integratie van de systemen, vormt een aanvulling op de diagnostische mogelijkheden voor snelle analyse van essentiële gegevens.
• Met Electronic Technician (Cat ET) hebben monteurs toegang tot opgeslagen diagnostische gegevens en kunnen ze de machineparameters configureren via de Cat Data Link.
• Een verhoogd stationair toerental bij een lage accuspanning verhoogt het stationaire toerental wanneer een lage systeemspanning wordt waargenomen, zodat er voor voldoende systeemspanning wordt gezorgd en de betrouwbaarheid van de accu wordt verhoogd.
• Automatische motorcorrectie beschermt de motor door het motorkoppel automatisch te verlagen en de machinist te waarschuwen wanneer een kritieke situatie wordt gedetecteerd.

• De bewaking voor aanwezigheid van de machinist houdt de parkeerrem ingeschakeld en de hydraulische uitrustingsstukken uitgeschakeld totdat de machinist op de stoel zit en de machine klaar is voor bediening.
• Snelheidsgevoelige stuurinrichting maakt het sturen van de machine minder gevoelig naarmate de rijsnelheid toeneemt voor meer vertrouwen en controle van de machinist.
• Noodstuurinrichting schakelt automatisch een elektrohydraulische pomp in wanneer de stuurdruk daalt, waardoor de machinist in staat gesteld wordt de machine al sturend tot stilstand te brengen.
• De hydrauliekvergrendeling schakelt alle functies van het uitrustingsstuk uit terwijl de bediening van het stuursysteem toch mogelijk blijft. Vooral nuttig tijdens het weggebruik.
• De remmen bevinden zich op elk tandemwiel om de rembelasting op de aandrijflijn op te heffen. De redundante remsystemen maken gebruik van accumulators om te kunnen stoppen in geval van een machinestoring.
• Geperforeerde, stalen loopplaten en handige handrails bieden een stevig platform voor voetverkeer op of rond de machine en het verlaten van de machine.
• De sperkoppeling van de cirkelaandrijving beschermt de trekstang, de cirkel en het afwerkblad tegen schokbelastingen als het blad op stilstaande voorwerpen stoot en verkleint bovendien de kans op abrupte richtingsveranderingen onder omstandigheden met slechte tractie.
• Bladhefaccumulators helpen schokbelastingen te absorberen door het toestaan van verticale bladbewegingen. Deze optionele voorziening vermindert de slijtage en helpt ook voorkomen dat wordt geladen met zware schokken, voor een verbeterde veiligheid van de machinist.
• Veiligheidskenmerken -

1. Optionele achteruitkijkcamera met monitor in de cabine
2. Nieuw optioneel indicatielampje veiligheidsgordel herinnert de machinist de veiligheidsgordel om te doen
3. Gegroepeerde onderhoudspunten op maaiveldhoogte
4. Voorruit van gelaagd glas
5. Optionele LED-verlichting
6. Elektrische uitschakelaar op maaiveldhoogte
7. Motorstopschakelaar op maaiveldhoogte
8. Antireflectielak maakt nachtelijke werkzaamheden eenvoudiger
9. Optioneel spatborden voor en achter

• Cat motorgraders zijn ontworpen om u te helpen uw inzetbaarheid te verhogen en kosten te verlagen.
• Gegroepeerde onderhoudspunten en langere onderhoudsintervallen sparen onderhoudstijd.
• Nieuwe optionele LED-lampjes in de linkercompartimenten maken het gemakkelijker om bij weinig licht onderhoud uit voeren aan de machine.
• Cat dealers leveren ongeëvenaarde service. Van machineselectie en aankoop tot onderhoudsondersteuning, opleidingen voor machinisten en revisies, Cat dealers hebben de ervaring en mogelijkheden om ervoor te zorgen dat u productief blijft.
