Pesos
| Peso Operacional - Com Cabine | 23136 lb 10494 kg |
| Peso Operacional - com Capota com ROPS/FOPS | 22,796 lb 10340 kg |
| Peso - Tambor com Cabine | 12948 lb 5873 kg |
| Peso - Tambor com Capota com ROPS/FOPS | 12853 lb 5830 kg |
Compactadores de Solo Vibratórios CS10 GC (Tier 4F/Estágio V da UE) Tier 4 / Stage V
Consulte o Preço Encontrar RevendedorEspecificações-chave
- Peso Operacional - Com Cabine
- 23136 lb
- 10494 kg
- Potência Bruta
- 120.7 hp
- 90 kW
- Potência Líquida – ISO 9249
- 112.2 hp
- 83.7 kW
Visão Geral
Desempenho e Confiabilidade Comprovados
Os Compactadores de Solo Vibratórios GC oferecem produção econômica e confiável com desempenho que excede as expectativas.
Vantagens
Simples de Operar de operar
O CS10 GC possui uma interface fácil de usar, excelente visibilidade e função de vibração automática, tornando-o simples de operar.
Baixos Custos Operacionais de operação
Até 10% de economia de combustível com o modo econômico, intervalos de manutenção estendidos e um engate sem manutenção com rolamentos vedados para toda a vida útil.
Compactação Aprimorada compactação
Maior amplitude e carga linear estática, kits de peso XT flexíveis e tecnologias de compactação escaláveis trazem compactação aprimorada ao seu local de trabalho.
Recursos em um Instante
- O console de direção possui um display LCD. A tela fornece diagnósticos e dados adicionais para o operador. As máquinas equipadas com Controle de Compactação Cat enviam as medidas de compactação para o monitor, também.
- Um volante de direção de várias posições se ajusta para oferecer conforto. Um assento de vinil ajustável com cinto de segurança é confortável e mantém os controles e as informações operacionais acessíveis. O adaptador de 12 V fornece energia para dispositivos eletrônicos pessoais. O tapete reduz as vibrações. Porta-copos são fornecidos na coluna de direção. Espelhos grandes fornecem uma excelente vista da parte traseira da máquina.
- O operador possui excelente visibilidade para a frente, das extremidades do tambor, bordas traseiras dos pneus e traseira da máquina, aumentando a segurança e a produção. Espelhos opcionais fornecem maior visibilidade para a parte traseira.
- Os Compactadores de Solo Vibratórios GC apresentam um motor Cat que oferece maior eficiência, melhor capacidade de manutenção, ampla potência e menos ruído.
- O Controle de Compactação Cat pode ser ampliado pela adição de uma antena de mapeamento opcional do Sistema Global de Navegação por Satélite (GNSS) e uma unidade de exibição dedicada, que oferece precisão no nível de SBAS e permite que o operador monitore visualmente os resultados, mapeie-os para locais e salve os dados para fins de análise ou de documentação. Também está disponível um recurso de mapeamento RTK GNSS que fornece maior precisão que SBAS.
- Duas tecnologias de medida de compactação diferentes estão disponíveis: CMV ou MDP. Ambas as tecnologias exibem medições em tempo real na tela LCD.
- O Valor do Medidor de Compactação (CMV) é um sistema de medição baseado em acelerômetro para solos granulares. Para uso com configurações de tambor liso. Funcionando enquanto o tambor vibra, ele atinge altas profundidades, 1 a 1,2 m (3-4 pés), oferecendo ao operador uma imagem do que está abaixo da superfície. O CMV pode revelar muitas coisas para um operador treinado, tais como a localização de anomalias ocultas (objetos enterrados, rochas, grânulos de argila etc.) ou áreas de compactação insuficiente. Pode até indicar a necessidade de mais umidade para ajudar a compactação.
- MDP é uma tecnologia exclusiva disponível apenas pela Caterpillar. O MDP indica a rigidez do solo medindo a resistência ao rolamento. Ele pode ser usado por tambores lisos e por máquinas de tambor liso equipadas com kits de revestimento do tipo padfoot. É eficaz em todos os tipos de solo e pode funcionar quando o tambor está estático ou vibrando. O MDP mede mais próximo à profundidade das elevações dos materiais sendo compactados, cerca de 30 a 60 cm (1 a 2 pés) de profundidade. O MDP é mais flexível do que o CMV porque pode ser usado em todos os tipos de solo e porque mede mais fundo do que o CMV, que permite que os resultados sejam correlacionados com equipamento de medida portátil, como defletômetros de queda leve e medidores nucleares. Como não requer que o tambor vibre, há menos risco de descompactação quando usado para rolagem de prova.
- O projeto fornece acesso no nível do solo a todos os pontos de serviço e manutenção.
- Longos intervalos de serviço contribuem para maior produtividade e menores custos de operação e propriedade. O intervalo de troca de óleo programada do sistema vibratório é de 3 anos/3.000 horas. O intervalo de troca de fluido hidráulico é de 3.000 horas. O intervalo de manutenção do óleo do motor é a cada 500 horas.
- Os compactadores de solo vibratórios GC proporcionam excelente desempenho de compactação devido à alta amplitude e carga linear estática.
- A Série GC usa o comprovado sistema vibratório em forma de saco Cat. O projeto do sistema reduz significativamente o risco de contaminação comum para projetos convencionais que empregam pesos de metal. Oferecendo inigualável confiabilidade e desempenho, o sistema vibratório em forma de saco Cat é praticamente livre de manutenção, com o primeiro período de manutenção programada para 3 anos ou 3.000 horas.
- Uma função de vibração automática fornece consistência para compactação mais uniforme. Quando a vibração estiver ativada, ela parará, pois o compactador reduz a velocidade abaixo de uma velocidade predeterminada. Quando a propulsão é reiniciada, a vibração recomeça em uma velocidade predeterminada. Este recurso contribui para o trabalho uniforme e de alta qualidade.
- Os tambores lisos são ideais para compactação de materiais granulares e podem ser equipados com um kit opcional de revestimento do tipo padfoot para compactação de materiais coesos e semicoesos.
- O motor Cat® C3.6 atende aos padrões de emissões Tier 4 Final da EPA (Environmental Protection Agency, Agência de Proteção Ambiental) dos EUA e Estágio V da UE.
- Os motores diesel Cat devem usar ULSD com 15 ppm de enxofre ou menos ou ULSD misturado com os seguintes combustíveis de intensidade de carbono mais baixa de até: combustíveis com 20% de biodiesel FAME** ou 100% de diesel renovável, HVO e GTL. Consulte as diretrizes para saber a aplicação bem-sucedida. Consulte o revendedor Cat ou as "Recomendações dos Fluidos de Máquina da Caterpillar" (SEBU6250) para saber detalhes.
- O desligamento automático de marcha lenta ajuda a reduzir a queima desnecessária de combustível e as emissões de gases de efeito estufa permitindo que o motor entre automaticamente em modo de marcha lenta quando a máquina não está funcionando.
- Um operador bem treinado vale o investimento. Os operadores qualificados favorecem o resultado final maximizando a produtividade, evitando o tempo de inatividade caro e mantendo a segurança no local de trabalho – o que pode ajudar a aumentar a eficiência de combustível e reduzir as emissões de gases de efeito estufa.
- Os intervalos de manutenção prolongados não apenas reduzem o tempo de inatividade, mas também podem diminuir a quantidade de fluido e filtros trocados ao longo da vida útil da máquina. O fluido hidráulico pode ser trocado a cada 3.000 horas, o óleo de alojamento excêntrico pode ser substituído a cada 3.000 horas e as trocas de óleo do motor podem ser feitas a cada 500 horas.
- A segurança e o desempenho podem ser aumentados com câmeras padrão e opcionais vistas em telas dentro da cabine.
- As tecnologias Compact Cat ajudam você a atender de maneira consistente às metas de compactação mais rápida e uniformemente e em menos passadas - o que economiza combustível e reduz custos de retrabalho e material.
- Os Serviços de Coleta Programada de Amostra de Óleo (S•O•S℠, Scheduled Oil Sampling) ajudam a revelar desgaste excessivo, fluidos contaminados ou outros problemas "não vistos" capazes de encurtar a vida útil do componente. Em muitos casos,
você pode prolongar os intervalos de troca de óleo e líquido arrefecedor usando monitoramento de fluidos. Consulte o revendedor Cat ou o Manual de Operação e Manutenção da máquina para obter mais informações. - O Remote Flash para motores ajuda a minimizar o tempo de inatividade e de manutenção, mantendo o ativo em funcionamento com eficiência máxima. Alertas para atualizações da máquina são enviados virtualmente do revendedor Cat, e as atualizações podem ser implantadas sem que um técnico do revendedor tenha que estar no local.
Especificações de Produto para CS10 GC (Tier 4F/Estágio V da UE)
Motor
| Potência Bruta | 120.7 hp 90 kW |
| Potência Líquida – ISO 9249 | 112.2 hp 83.7 kW |
| Potência Líquida - SAE J1349:2011 | 111.2 hp 82.9 kW |
| Modelo do motor | Cat C3.6 Cat C3.6 |
| Curso | 4.7 pol 120 mm |
| Diâmetro interno | 3.9 pol 98 mm |
Especificações de Operação
| Vão Livre Sobre o Solo | 20.4 pol 518 mm |
| Folga do Meio-Fio | 19.4 pol 492 mm |
| Raio de Giro - Dentro da Extremidade do Tambor | 12.7 pé 3.9 m |
| Velocidade de Percurso - Máxima | 6.8 milha/h 11 km/h |
| Carga Linear Estática – Com ROPS/FOPS | 154.1 lb/pol 27.5 kg/cm |
| Largura de Compactação | 84 pol 2134 mm |
Capacidades de Reabastecimento de Serviço
| Capacidade do tanque de combustível | 56.3 gal (EUA) 213 l |
Dimensões
| Comprimento Total | 18.7 pé 5.7 m |
| Largura Total | 7.5 pé 2.3 m |
| Diâmetro do Tambor | 60.4 pol 1535 mm |
| Distância entre Eixos | 9.8 pé 3 m |
| Altura da Lâmina Opcional | 688 pol 27.1 mm |
| Largura do Tambor | 84 pol 2134 mm |
| Altura com ROPS/FOPS ou Cabine | 9.8 pé 3 m |
Sistema Vibratório
| Amplitude Nominal - Alta | 0.079 pol 2 mm |
| Amplitude Nominal - Baixa | 0.039 pol 1 mm |
| Força Centrífuga - Máxima | 56202 lb 250 kN |
| Força Centrífuga - Mínima | 33497 lb 149 kN |
| Frequência de Vibração - Ecomode | 28.6-31.5 Hz 28.6-31.5 Hz |
| Frequência de Vibração - Padrão | 1800-1980 vpm 1800-1980 vpm |
| Frequência de Vibração - Ecomode | 1716-1890 vpm 1716-1890 vpm |
| Frequência de Vibração - Padrão | 30-33 Hz 30-33 Hz |
Pneus
| Pneus | 23,1 x 26 23,1 x 26 |
CS10 GC (Tier 4F/Estágio V da UE) Equipamento Padrão
COMPARTIMENTO DO OPERADOR
- Capota ROPS (Rollover Protective Structure, Estrutura Protetora contra Acidentes de Capotagem)/FOPS (Falling Object Protective Structure, Estrutura Protetora Contra Queda de Objetos) com Corrimãos/Grades de Proteção, Tapete de Assoalho
- Assento Ajustável de Vinil, Cinto de Segurança
- Coluna de Direção com Inclinação Ajustável
- Tomada de Energia de 12 V
SISTEMA VIBRATÓRIO
- Amplitude Dupla, Frequência Dupla
- Invólucros de Peso Excêntrico em Forma de Saco
- Função de Autovibração
- Escrêiper de Aço Traseiro Ajustável
- Tambor Liso
TREM DE FORÇA
- Motor Diesel Cat C3.6, 4 cilindros
- Bomba de Propulsão Única
- Filtro de Combustível, Separador de Água, Bomba de Escorva, Indicador de Água
- Arrefecedor de Fluido Hidráulico/Radiador
- Sistema de Frenagem Duplo
- Transmissão Hidrostática de Duas Velocidades
SISTEMA ELÉTRICO
- Sistema Elétrico de 12 volts
- Alternador de 150 ampères
- Capacidade da Bateria de 900 A de Partida a Frio
PADRÃO
- ProductLinkTM
- Visores de Nível para Nível do Fluido Hidráulico e Nível do Líquido Arrefecedor do Radiador
- Enchimento de Óleo de Fábrica para Temperaturas Ambientes Altas
CS10 GC (Tier 4F/Estágio V da UE) Equipamento Opcional
SISTEMA VIBRATÓRIO
- Kit de Revestimento do Tipo "Padfoot" (suportes ovais ou quadrados disponíveis)
- Escrêiperes de Aço Duplos Ajustáveis
- Escrêiperes de Poliuretano Duplos Ajustáveis
COMPARTIMENTO DO OPERADOR
- Cabine ROPS/FOPS com Controle de Temperatura
- Assento com Suspensão a Ar e Encosto Alto Deluxe (Cabine)
- Protetores Solares/Contra Detritos (Capota)
- Para-sol Enrolável Interno da Cabine (Cabine)
- Câmera de Exibição Traseira com Tela Sensível ao Toque Colorida
- Kit de Redução de Ruídos
TREM DE FORÇA
- Protetor da Transmissão
SOLUÇÕES TECNOLÓGICAS
- Medição - Valor do Medidor de Compactação (CMV, Compaction Meter Value)
- Mapa - Mapeamento SBAS GNSS
- Conexão - Conectividade da Máquina e Nuvem
OUTROS
- Kit de Peso XT
- Pacote Atualizado de Iluminação LED (Light Emitting Diode, Diodo Emissor de Luz)
- Farol Giratório Âmbar
- Pneus de Banda para Rocha ou Banda de Flutuação
Veja como CS10 GC (Tier 4F/Estágio V da UE) se compara com produtos comparados frequentemente.
Compactadores
CS10 GC (Tier 4F/Estágio V da UE)
Tier 4 / Stage V
selecionado
- Peso Operacional - Com Cabine
- 23136 lb
- 10494 kg
- Potência Bruta
- 120.7 hp
- 90 kW
- Potência Líquida – ISO 9249
- 112.2 hp
- 83.7 kW
Compactadores
CS10 GC
Tier 3
- Peso Operacional - Com Cabine
- 23131 lb
- 10492 kg
- Largura de Compactação
- 84 pol
- 2134 mm
- Potência Bruta
- 112.4 hp
- 83.8 kW
Compactadores
CP11 GC
Tier 3
- Peso Operacional - Com Cabine
- 25104 lb
- 11387 kg
- Largura de Compactação
- 84 pol
- 2134 mm
- Potência Bruta
- 112.4 hp
- 83.8 kW
Utilize a ferramenta de comparação para comparar especificações detalhadas de modelos Cat e da concorrência.
COMPARAR TODOS OS MODELOSassignment Folhetos de Produtos e Muito Mais Prontos para Download!
Folhetos de produtos da Caterpillar e outros documentos informativos estão disponíveis para seus negócios em expansão.
Galeria de Mídia
Fotos

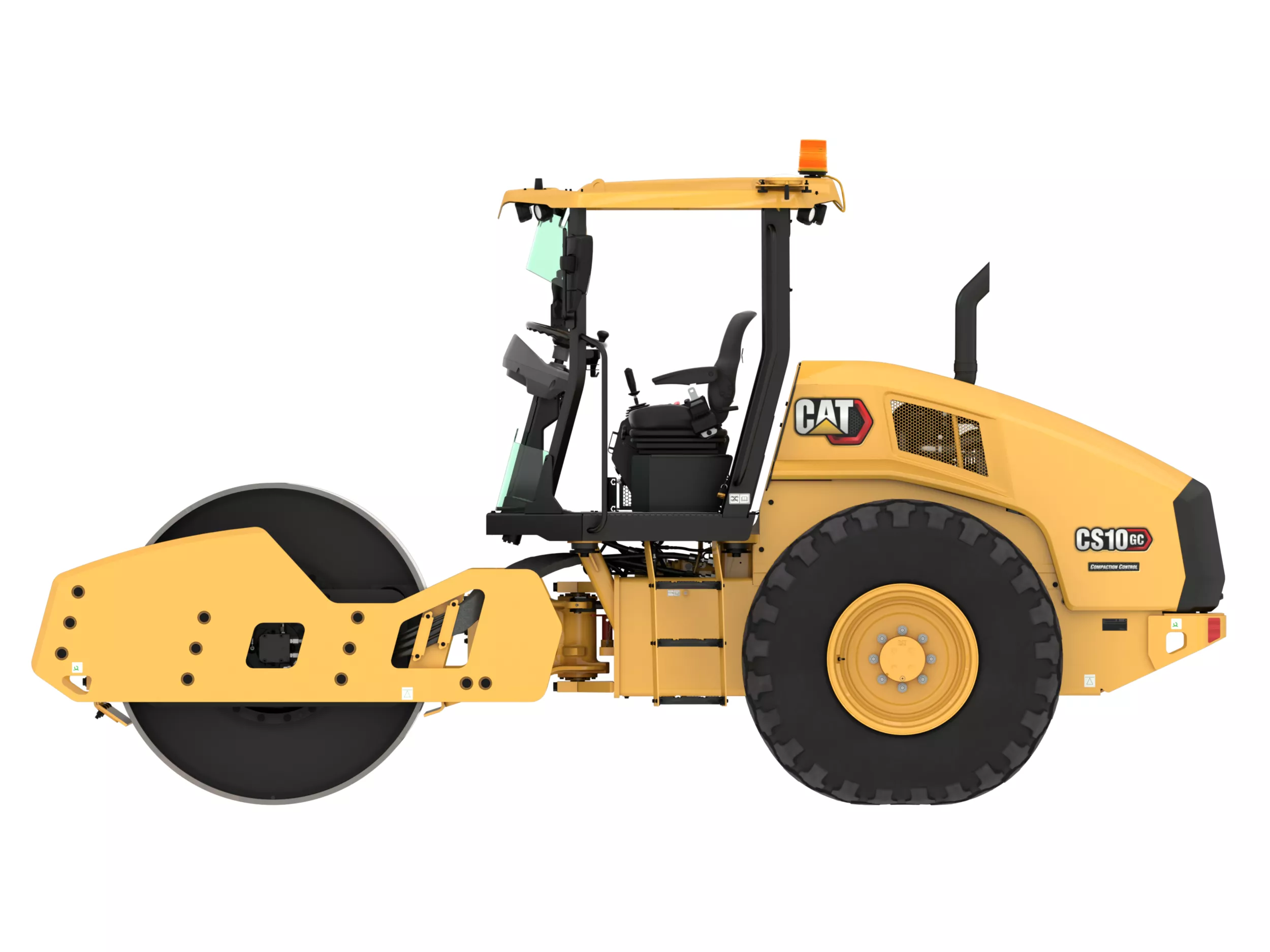

Compactador de Solo Vibratório CS10 GC
Compactador de Solo Vibratório CS10 GC
Guia de Seleção do Compactador de Solo Vibratório 10-15T
Tecnologia e Serviços Compatíveis
Aproveite os dados conectados e os princípios de segurança da Caterpillar para melhorar a eficiência, aumentar a produtividade e tornar o negócio mais lucrativo.
Compactação
Gerenciamento de Equipamentos
-
Cat Compaction com Potência de Comando da Máquina (MDP)
Potência de Comando da Máquina é um sistema de medição baseada em energia que correlaciona compactação com resistência de laminação para oferecer uma indicação da rigidez do solo. Possui um sistema opcional de Mapeamento, que ajuda o operador a visualizar o trabalho enquanto ele é realizado, garante que o compactador cubra todo o canteiro de obras e produz um trabalho uniforme.
-
Compactação Cat com Valor do Medidor de Compactação (CMV)
O Valor do Medidor de Compactação é um sistema baseado em acelerômetro que fornece uma indicação da rigidez do material. O sistema está disponível em Compactadores de Solo Vibratórios de tambor liso e Compactadores Vibratórios de Asfalto tandem. A medição ocorre apenas quando o sistema vibratório está ativo, fornecendo um valor adimensional derivado dos dados registrados que indica a rigidez composta.
