Pesos
| Peso Operacional - Com Cabine | 24775 lb 11238 kg |
| Peso Operacional - com Capota com ROPS/FOPS | 24435 lb 11084 kg |
| Peso - Tambor com Cabine | 13549 lb 6146 kg |
| Peso - Tambor com Capota com ROPS/FOPS | 13453 lb 6102 kg |
Compactadores de Solo Vibratórios CS11 GC (Tier 4F/Estágio V da UE) Tier 4 / Stage V
Consulte o Preço Encontrar RevendedorEspecificações-chave
- Peso Operacional - Com Cabine
- 24775 lb
- 11238 kg
- Potência Bruta
- 120.7 hp
- 90 kW
- Potência Líquida – ISO 9249
- 112.2 hp
- 83.7 kW
Visão Geral
Desempenho e Confiabilidade Comprovados
Os Compactadores de Solo Vibratórios GC oferecem produção econômica e confiável com desempenho que excede as expectativas.
Vantagens
Simples de Operar de operar
O CS11 GC possui uma interface fácil de usar, excelente visibilidade e função de vibração automática, tornando-o simples de operar.
Baixos Custos Operacionais de operação
Até 10% de economia de combustível com o modo econômico, intervalos de manutenção estendidos e um engate sem manutenção com rolamentos vedados para toda a vida útil.
Compactação Aprimorada compactação
Maior amplitude e carga linear estática, kits de peso XT flexíveis e tecnologias de compactação escaláveis trazem compactação aprimorada ao seu local de trabalho.
Recursos em um Instante
- O console de direção possui um display LCD. A tela fornece diagnósticos e dados adicionais para o operador. As máquinas equipadas com Controle de Compactação Cat enviam as medidas de compactação para o monitor, também.
- Um volante de direção de várias posições se ajusta para oferecer conforto. Um assento de vinil ajustável com cinto de segurança é confortável e mantém os controles e as informações operacionais acessíveis. O adaptador de 12 V fornece energia para dispositivos eletrônicos pessoais. O tapete reduz as vibrações. Porta-copos são fornecidos na coluna de direção. Espelhos grandes fornecem uma excelente vista da parte traseira da máquina.
- O operador possui excelente visibilidade para a frente, das extremidades do tambor, bordas traseiras dos pneus e traseira da máquina, aumentando a segurança e a produção. Espelhos opcionais fornecem maior visibilidade para a parte traseira.
- Os Compactadores de Solo Vibratórios GC apresentam um motor Cat que oferece maior eficiência, melhor capacidade de manutenção, ampla potência e menos ruído.
- O Controle de Compactação Cat pode ser ampliado pela adição de uma antena de mapeamento opcional do Sistema Global de Navegação por Satélite (GNSS) e uma unidade de exibição dedicada, que oferece precisão no nível de SBAS e permite que o operador monitore visualmente os resultados, mapeie-os para locais e salve os dados para fins de análise ou de documentação. Também está disponível um recurso de mapeamento RTK GNSS que fornece maior precisão que SBAS.
- Duas tecnologias de medida de compactação diferentes estão disponíveis: CMV ou MDP. Ambas as tecnologias exibem medições em tempo real na tela LCD.
- O Valor do Medidor de Compactação (CMV) é um sistema de medição baseado em acelerômetro para solos granulares. Para uso com configurações de tambor liso. Funcionando enquanto o tambor vibra, ele atinge altas profundidades, 1 a 1,2 m (3-4 pés), oferecendo ao operador uma imagem do que está abaixo da superfície. O CMV pode revelar muitas coisas para um operador treinado, tais como a localização de anomalias ocultas (objetos enterrados, rochas, grânulos de argila etc.) ou áreas de compactação insuficiente. Pode até indicar a necessidade de mais umidade para ajudar a compactação.
- MDP é uma tecnologia exclusiva disponível apenas pela Caterpillar. O MDP indica a rigidez do solo medindo a resistência ao rolamento. Ele pode ser usado por tambores lisos e por máquinas de tambor liso equipadas com kits de revestimento do tipo padfoot. É eficaz em todos os tipos de solo e pode funcionar quando o tambor está estático ou vibrando. O MDP mede mais próximo à profundidade das elevações dos materiais sendo compactados, cerca de 30 a 60 cm (1 a 2 pés) de profundidade. O MDP é mais flexível do que o CMV porque pode ser usado em todos os tipos de solo e porque mede mais fundo do que o CMV, que permite que os resultados sejam correlacionados com equipamento de medida portátil, como defletômetros de queda leve e medidores nucleares. Como não requer que o tambor vibre, há menos risco de descompactação quando usado para rolagem de prova.
- O projeto fornece acesso no nível do solo a todos os pontos de serviço e manutenção.
- Longos intervalos de serviço contribuem para maior produtividade e menores custos de operação e propriedade. O intervalo de troca de óleo programada do sistema vibratório é de 3 anos/3.000 horas. O intervalo de troca de fluido hidráulico é de 3.000 horas. O intervalo de manutenção do óleo do motor é a cada 500 horas.
- Os compactadores de solo vibratórios GC proporcionam excelente desempenho de compactação devido à alta amplitude e carga linear estática.
- As máquinas GC utilizam o comprovado sistema vibratório em forma de saco Cat. O projeto do sistema reduz significativamente o risco de contaminação comum para projetos convencionais que empregam pesos de metal. Oferecendo inigualável confiabilidade e desempenho, o sistema vibratório em forma de saco Cat é praticamente livre de manutenção, com o primeiro período de manutenção programada para 3 anos ou 3.000 horas.
- Uma função de vibração automática fornece consistência para compactação mais uniforme. Quando a vibração estiver ativada, ela parará, pois o compactador reduz a velocidade abaixo de uma velocidade predeterminada. Quando a propulsão é reiniciada, a vibração recomeça em uma velocidade predeterminada. Este recurso contribui para o trabalho uniforme e de alta qualidade.
- Os tambores lisos são ideais para compactação de materiais granulares e podem ser equipados com um kit opcional de revestimento do tipo padfoot para compactação de materiais coesos e semicoesos.
- O motor Cat® C3.6 atende aos padrões de emissões Tier 4 Final da EPA (Environmental Protection Agency, Agência de Proteção Ambiental) dos EUA e Estágio V da UE.
- Os motores diesel Cat devem usar ULSD com 15 ppm de enxofre ou menos ou ULSD misturado com os seguintes combustíveis de intensidade de carbono mais baixa de até: combustíveis com 20% de biodiesel FAME** ou 100% de diesel renovável, HVO e GTL. Consulte as diretrizes para saber a aplicação bem-sucedida. Consulte o revendedor Cat ou as "Recomendações dos Fluidos de Máquina da Caterpillar" (SEBU6250) para saber detalhes.
- O desligamento automático de marcha lenta ajuda a reduzir a queima desnecessária de combustível e as emissões de gases de efeito estufa permitindo que o motor entre automaticamente em modo de marcha lenta quando a máquina não está funcionando.
- Um operador bem treinado vale o investimento. Os operadores qualificados favorecem o resultado final maximizando a produtividade, evitando o tempo de inatividade caro e mantendo a segurança no local de trabalho – o que pode ajudar a aumentar a eficiência de combustível e reduzir as emissões de gases de efeito estufa.
- Os intervalos de manutenção prolongados não apenas reduzem o tempo de inatividade, mas também podem diminuir a quantidade de fluido e filtros trocados ao longo da vida útil da máquina. O fluido hidráulico pode ser trocado a cada 3.000 horas, o óleo de alojamento excêntrico pode ser substituído a cada 3.000 horas e as trocas de óleo do motor podem ser feitas a cada 500 horas.
- A segurança e o desempenho podem ser aumentados com câmeras padrão e opcionais vistas em telas dentro da cabine.
- As tecnologias Compact Cat ajudam você a atender de maneira consistente às metas de compactação mais rápida e uniformemente e em menos passadas - o que economiza combustível e reduz custos de retrabalho e material.
- Os Serviços de Coleta Programada de Amostra de Óleo (S•O•S℠, Scheduled Oil Sampling) ajudam a revelar desgaste excessivo, fluidos contaminados ou outros problemas "não vistos" capazes de encurtar a vida útil do componente. Em muitos casos,
você pode prolongar os intervalos de troca de óleo e líquido arrefecedor usando monitoramento de fluidos. Consulte o revendedor Cat ou o Manual de Operação e Manutenção da máquina para obter mais informações. - O Remote Flash para motores ajuda a minimizar o tempo de inatividade e de manutenção, mantendo o ativo em funcionamento com eficiência máxima. Alertas para atualizações da máquina são enviados virtualmente do revendedor Cat, e as atualizações podem ser implantadas sem que um técnico do revendedor tenha que estar no local.
- **Motores sem dispositivos de tratamento podem usar misturas mais altas, até 100% de biodiesel.
Especificações de Produto para CS11 GC (Tier 4F/Estágio V da UE)
Motor
| Potência Bruta | 120.7 hp 90 kW |
| Potência Líquida – ISO 9249 | 112.2 hp 83.7 kW |
| Potência Líquida - SAE J1349:2011 | 111.2 hp 82.9 kW |
| Modelo do motor | Cat C3.6 Cat C3.6 |
| Curso | 4.7 pol 120 mm |
| Diâmetro interno | 3.9 pol 98 mm |
Especificações de Operação
| Vão Livre Sobre o Solo | 20.4 pol 518 mm |
| Folga do Meio-Fio | 19.4 pol 492 mm |
| Raio de Giro - Dentro da Extremidade do Tambor | 12.7 pé 3.9 m |
| Velocidade de Percurso - Máxima | 6.8 milha/h 11 km/h |
| Largura de Compactação | 84 pol 2134 mm |
| Largura do Tambor | 84 pol 2134 mm |
| Carga Linear Estática – Com ROPS/FOPS | 161.3 lb/pol 28.8 kg/cm |
Capacidades de Reabastecimento de Serviço
| Capacidade do tanque de combustível | 56.3 gal (EUA) 213 l |
Dimensões
| Comprimento Total | 18.7 pé 5.7 m |
| Largura Total | 7.5 pé 2.3 m |
| Diâmetro do Tambor | 60.4 pol 1535 mm |
| Distância entre Eixos | 9.8 pé 3 m |
| Altura com ROPS/FOPS ou Cabine | 9.8 pé 3 m |
| Altura da Lâmina Opcional | 27.1 pol 688 mm |
| Largura do Tambor | 84 pol 2134 mm |
Sistema Vibratório
| Amplitude Nominal - Alta | 0.079 pol 2 mm |
| Amplitude Nominal - Baixa | 0.039 pol 1 mm |
| Força Centrífuga - Máxima | 56202 lb 250 kN |
| Força Centrífuga - Mínima | 33497 lb 149 kN |
| Frequência de Vibração - Padrão | 30-33 Hz 30-33 Hz |
| Frequência de Vibração - Padrão | 1800-1980 vpm 1800-1980 vpm |
| Frequência de Vibração - Ecomode | 28.6-31.5 Hz 28.6-31.5 Hz |
| Frequência de Vibração - Ecomode | 1716-1890 vpm 1716-1890 vpm |
Pneus
| Pneus | 23,1 x 26 23,1 x 26 |
CS11 GC (Tier 4F/Estágio V da UE) Equipamento Padrão
COMPARTIMENTO DO OPERADOR
- Capota ROPS (Rollover Protective Structure, Estrutura Protetora contra Acidentes de Capotagem)/FOPS (Falling Object Protective Structure, Estrutura Protetora Contra Queda de Objetos) com Corrimãos/Grades de Proteção, Tapete de Assoalho
- Assento Ajustável de Vinil, Cinto de Segurança
- Coluna de Direção com Inclinação Ajustável
- Tomada de Energia de 12 V
SISTEMA VIBRATÓRIO
- Amplitude Dupla, Frequência Dupla
- Invólucros de Peso Excêntrico em Forma de Saco
- Função de Autovibração
- Escrêiper de Aço Traseiro Ajustável
- Tambor Liso
TREM DE FORÇA
- Motor Diesel Cat C3.6, 4 cilindros
- Bomba de Propulsão Única
- Filtro de Combustível, Separador de Água, Bomba de Escorva, Indicador de Água
- Arrefecedor de Fluido Hidráulico/Radiador
- Sistema de Frenagem Duplo
- Transmissão Hidrostática de Duas Velocidades
SISTEMA ELÉTRICO
- Sistema Elétrico de 12 volts
- Alternador de 150 ampères
- Capacidade da Bateria de 900 A de Partida a Frio
PADRÃO
- ProductLinkTM
- Visores de Nível para Nível do Fluido Hidráulico e Nível do Líquido Arrefecedor do Radiador
- Enchimento de Óleo de Fábrica para Temperaturas Ambientes Altas
CS11 GC (Tier 4F/Estágio V da UE) Equipamento Opcional
COMPARTIMENTO DO OPERADOR
- Cabine ROPS/FOPS com Controle de Temperatura
- Assento com Suspensão a Ar e Encosto Alto Deluxe (Cabine)
- Protetores Solares/Contra Detritos (Capota)
- Para-sol Enrolável Interno da Cabine (Cabine)
- Câmera de Exibição Traseira com Tela Sensível ao Toque Colorida
- Kit de Redução de Ruídos
SISTEMA VIBRATÓRIO
- Kit de Revestimento do Tipo "Padfoot" (suportes ovais ou quadrados disponíveis)
- Escrêiperes de Aço Duplos Ajustáveis
- Escrêiperes de Poliuretano Duplos Ajustáveis
TREM DE FORÇA
- Protetor da Transmissão
SOLUÇÕES TECNOLÓGICAS
- Medição - Valor do Medidor de Compactação (CMV, Compaction Meter Value)
- Mapa - Mapeamento SBAS GNSS
- Conexão - Conectividade da Máquina e Nuvem
OUTROS
- Kit de Peso XT
- Pacote Atualizado de Iluminação LED (Light Emitting Diode, Diodo Emissor de Luz)
- Farol Giratório Âmbar
- Pneus de Banda para Rocha ou Banda de Flutuação
Veja como CS11 GC (Tier 4F/Estágio V da UE) se compara com produtos comparados frequentemente.
Compactadores
CS11 GC (Tier 4F/Estágio V da UE)
Tier 4 / Stage V
selecionado
- Peso Operacional - Com Cabine
- 24775 lb
- 11238 kg
- Potência Bruta
- 120.7 hp
- 90 kW
- Potência Líquida – ISO 9249
- 112.2 hp
- 83.7 kW
Compactadores
CP11
Tier 3
- Peso Operacional - Com Cabine
- 25095 lb
- 11383 kg
- Largura de Compactação
- 84 pol
- 2134 mm
- Potência Bruta
- 130.2 hp
- 97.1 kW
Compactadores
CP11 GC (Tier 4F/Estágio V da UE)
Tier 4 / Stage V
- Peso Operacional - Com Cabine
- 25109 lb
- 11389 kg
- Potência Bruta
- 120.7 hp
- 90 kW
- Potência Líquida – ISO 9249
- 112.2 hp
- 83.7 kW
Utilize a ferramenta de comparação para comparar especificações detalhadas de modelos Cat e da concorrência.
COMPARAR TODOS OS MODELOSassignment Folhetos de Produtos e Muito Mais Prontos para Download!
Folhetos de produtos da Caterpillar e outros documentos informativos estão disponíveis para seus negócios em expansão.
Galeria de Mídia
Fotos

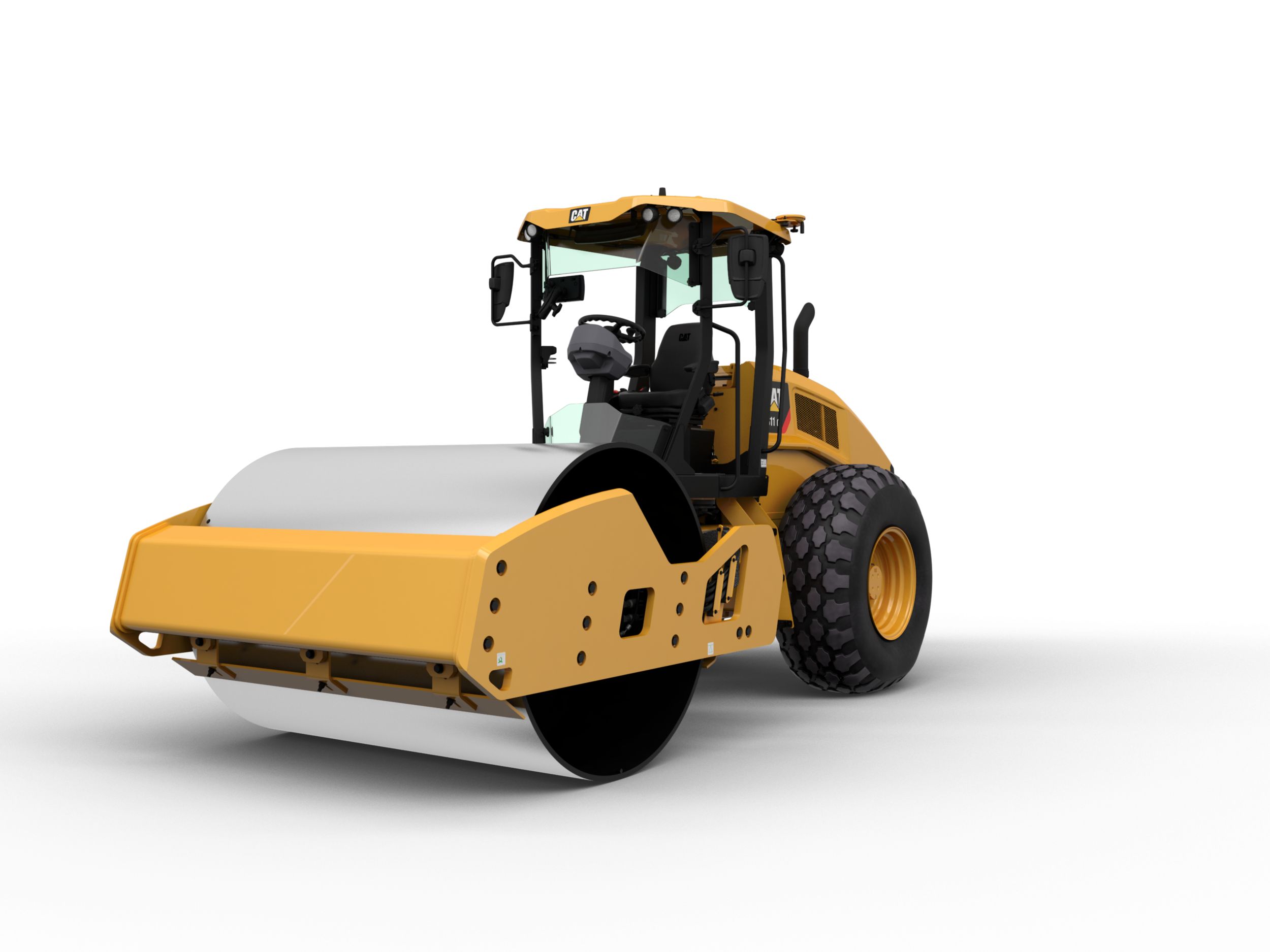

Compactador de Solo Vibratório CS11 GC
