Ключевые характеристики

Тип: Коротко-замкнутый асинхронный двигатель, 2 шт.; Коротко-замкнутый асинхронный двигатель, 2 шт.

Напряжение: 6,0 / 6,6 / 7,2 В; 6,0 / 6,6 / 7,2 В

Номинальная сила тока IN: 6,0 кВ, 235 A; 6,0 кВ, 235 A

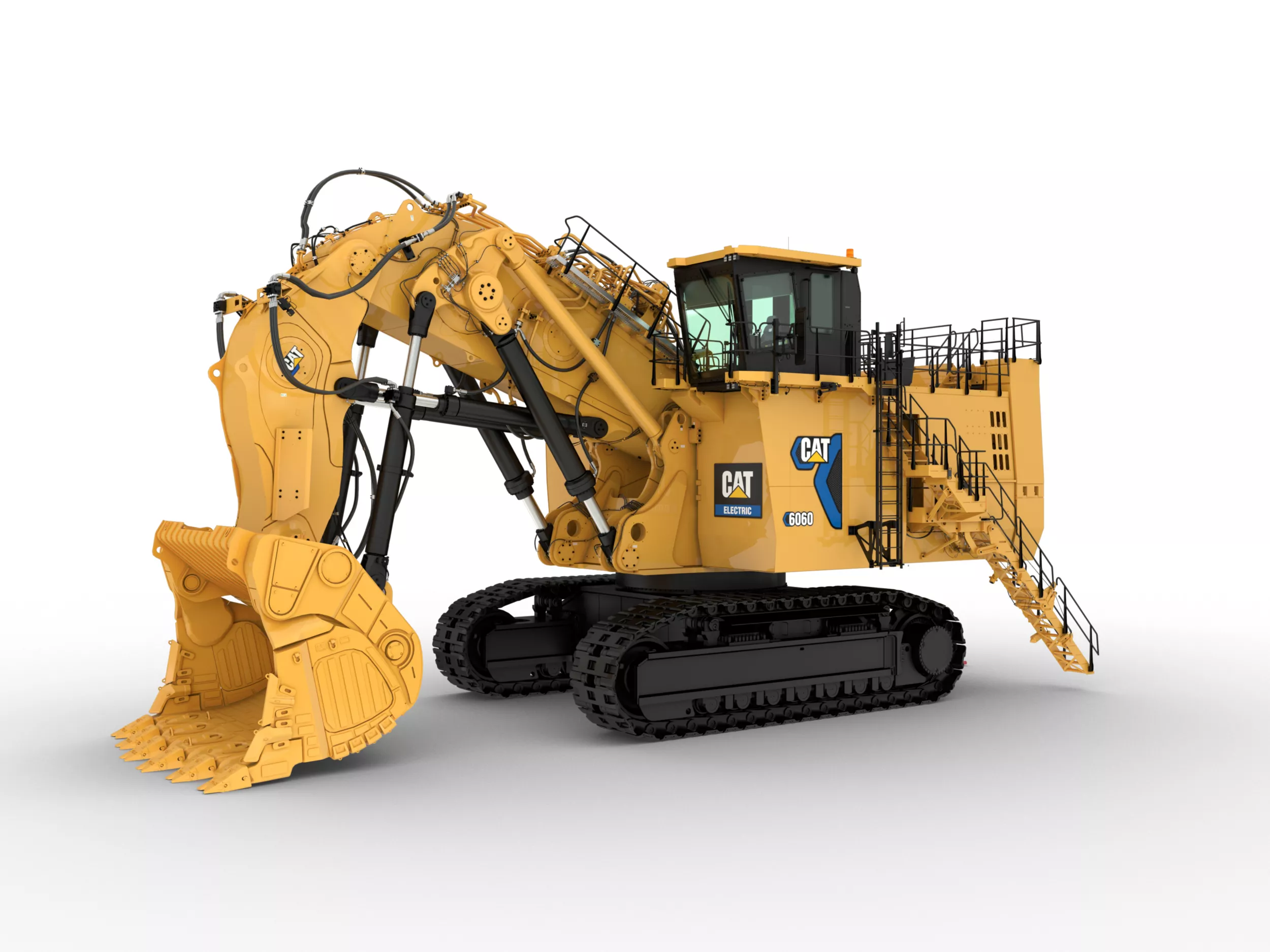

Электрический экскаватор 6060
Изменение модели

Обзор

Работает эффективнее. Служит дольше.

Электрогидравлический экскаватор для горных работ Cat® 6060 сочетает в себе все лучшие характеристики модели 6060 и все, что требуется от ковшового экскаватора Caterpillar, который эффективно использует электроэнергию для повышения производительности при сохранении максимального времени безотказной работы и низких эксплуатационных расходах. Электрический экскаватор 6060 с двумя электромоторами использует энергию более эффективно по сравнению с дизельными машинами и обеспечивает нулевые прямые выбросы углекислого газа.
При номинальной грузоподъемности обратной лопаты 65 тонн (71 амер. тонна) и грузоподъемности прямой лопаты 61 тонна (67 амер. тонн) модель 6060 является первым экскаватором в горнодобывающей промышленности, который специально разработан для шахт, использующих 218-тонные (240 амер. т) карьерные самосвалы, обеспечивая эффективное 4-проходное решение для удовлетворения производственных мощностей в таких условиях.

Преимущества

Полная интеграция Cat

Повышение эффективности использования энергии

За счет системы поворота с замкнутым контуром и оптимизации гидравлики

Улучшение обзорности более чем на 40%

Благодаря хорошему обзору гусеничных лент, а также зон выемки грунта и погрузки

Краткий обзор особенностей

Отображение 1-6 из 8

БЕЗОПАСНОСТЬ

Превосходная видимость благодаря положению кабины, которое обеспечивает хороший обзор зон выемки грунта и погрузки, окну в полу, обеспечивающему обзор гусеничных лент, светодиодному освещению и стандартной системе контроля с камерами полного обзора Vision 360.
Лестница аварийного выхода с самозакрывающейся дверью, расположенная в непосредственной близости от кабины.
Более безопасный доступ в машину с помощью механизированной лестницы, расположенной под углом 45 градусов, которая обеспечивает функцию аварийного опускания за счет азотного гидроаккумулятора, что позволяет ей работать даже при выключенной машине.
Безопасное техническое обслуживание электрических и/или механических систем благодаря разъединителю аккумуляторной батареи с блокировкой.
Безопасное обслуживание благодаря улучшенному уплотнению между моторами и гидронасосами, улучшенной прокладке и разделению гидролиний и электрических кабелей.

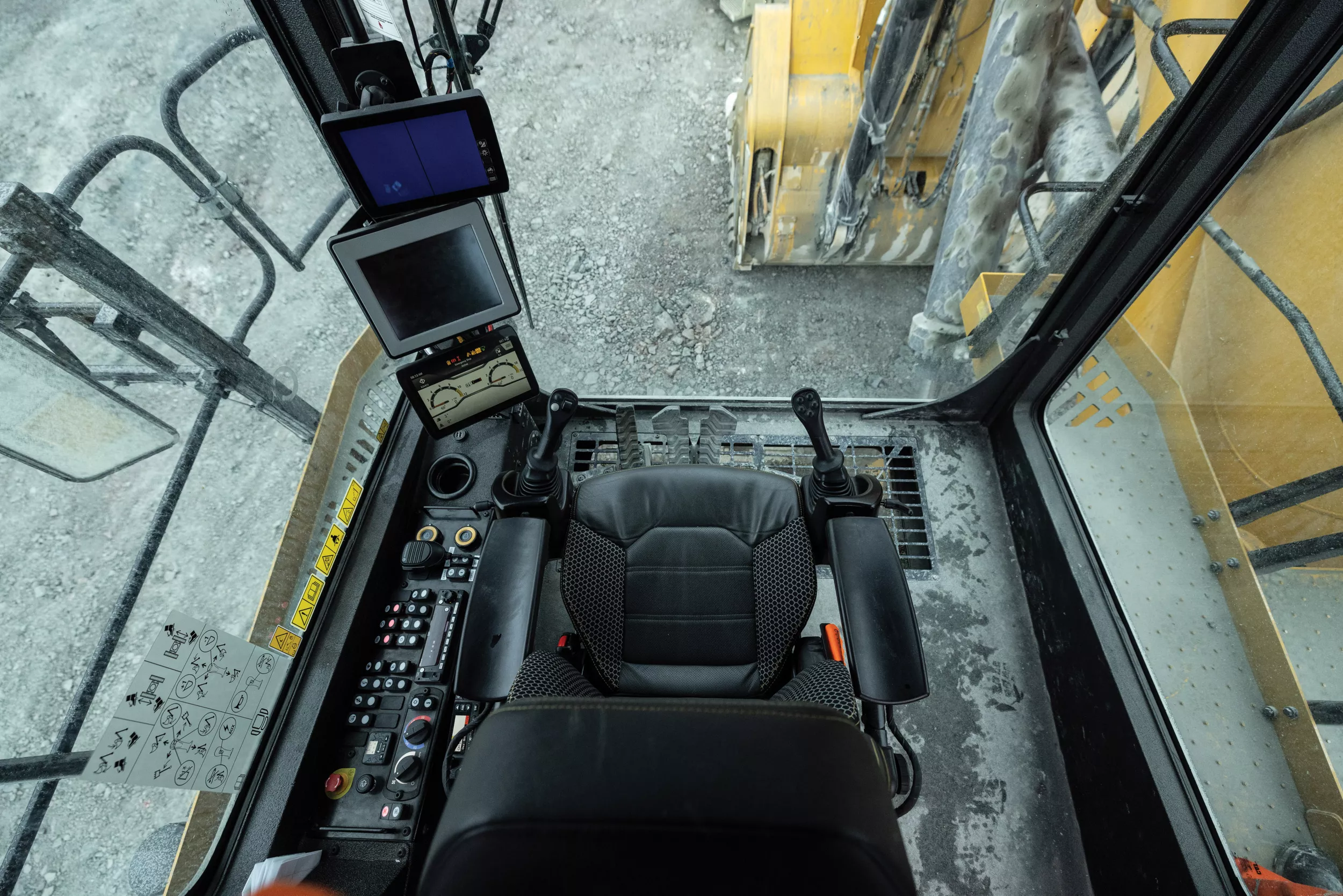

КАБИНА ОПЕРАТОРА

Повышенный комфорт оператора благодаря сиденью Cat нового поколения с подогревом, охлаждением и встроенными джойстиками.
Первая в своем классе запатентованная трехместная конструкция, включающая приподнятое полноразмерное сиденье инструктора и рабочий стол для ноутбука.
Новая и усовершенствованная система кондиционирования воздуха.
Снижение уровня шума и улучшенный контроль температуры благодаря превосходной изоляции.
Повышающая производительность система Operator Assist — Enhanced Motion Control, которая снижает утомляемость и помогает неопытным операторам более уверенно загружать материал.

НАДЕЖНОСТЬ И ПРОЧНОСТЬ

Улучшенные конструкции, в том числе увеличенный вес, усиленная платформа и увеличенная толщина в нескольких местах.
Срок службы нового поворотного круга большего размера увеличен на 33%.
Новая ходовая часть с долговечными компонентами, рамой и электроникой.
Новая рама гусеницы и ходовая часть Cat с роликами, направляющими колесами и гусеничными лентами для тяжелых условий эксплуатации (HD), а также с системой натяжения гусениц.
Высокопроизводительные шланги Cat работают более 10 000 часов без единой утечки.
Проверенная на практике и одобренная электроника Cat с передовыми функциями подключения и встроенными возможностями контроля состояния Cat MineStar™.
Независимая система масляного охлаждения обеспечивает защиту и увеличение сроков службы гидравлических компонентов за счет поддержания оптимальной температуры масла.

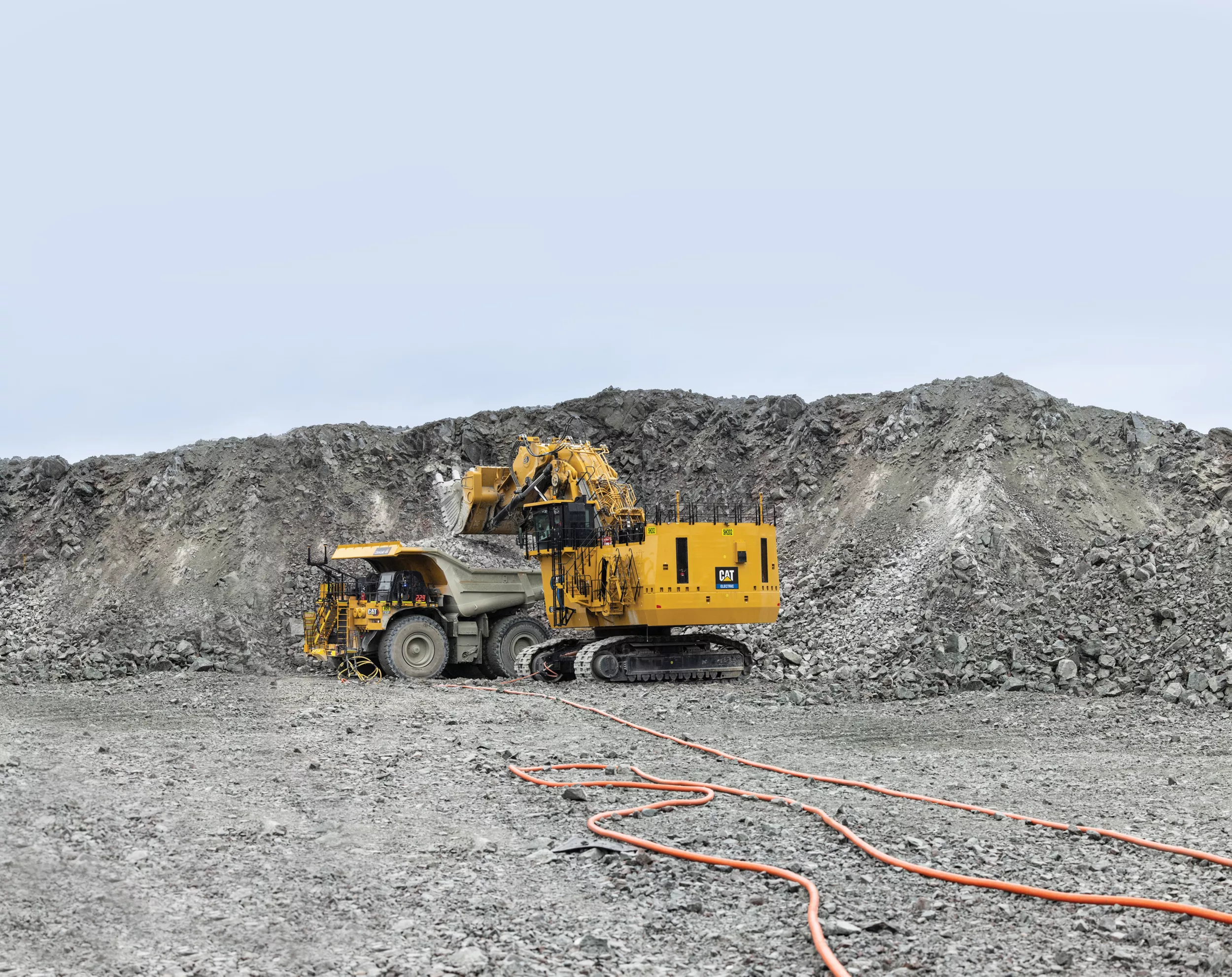

ПРОИЗВОДИТЕЛЬНОСТЬ И ЭФФЕКТИВНОСТЬ

Повышение эффективности до 5% благодаря оптимизации гидросистемы, которая динамически назначает отдельные насосы или группы насосов для обеспечения точного расхода и давления, необходимых для каждой функции гидросистемы.
Ускоренное перемещение стрелы с помощью поплавковых клапанов вместо насосов для опускания стрелы.
Уменьшенная продолжительность циклов и повышенная энергоэффективность благодаря системе поворота платформы с замкнутым контуром, которая также выделяет меньше тепла.
Улучшенное управление благодаря пяти гидравлическим контурам, которые позволяют одновременно управлять движением двух цилиндров, двумя контурами хода и поворотом.
Простая и быстрая работа прямой лопаты благодаря уникальной конструкции TriPower, обеспечивающей превосходное механическое усилие и контроль.
Повышенная производительность и увеличенное время безотказной работы благодаря двум моторам, что обеспечивает до 65% от полной производительности при использовании только одного мотора.

КОВШИ И ОСНАСТКА ДЛЯ ЗЕМЛЕРОЙНЫХ ОРУДИЙ (GET)

Ковши и оснастка для землеройных орудий (GET) спроектированы с учетом максимальной прочности и производительности и идеально соответствуют экскаватору и выполняемой задаче.
Интеграция для работы в составе системы машины помогает достичь высокой производительности и самых низких удельных затрат на тонну.
Различные варианты размера и плотности материала для идеального соответствия экскаватору и выполняемой задаче.
Оптимальная полезная нагрузка при использовании в сочетании с оснасткой для землеройных орудий и изнашиваемыми компонентами Cat.
Комплекты изнашиваемых элементов, защищающие инвестиции, включают особый материал футеровки и межзубьевые сегменты, боковые защитные накладки и кожухи пяты.

ПОДКЛЮЧЕНИЕ И ТЕХНОЛОГИИ

Улучшенные возможности подключения благодаря усовершенствованной системе Product Link™ Elite, которая повышает доступность данных, предоставляемых машиной 6060.
Дополнительные преимущества в плане производительности и надежности благодаря интеграции испытанной и проверенной электроники Cat.
Интуитивно понятная, информативная бортовая электроника помогает операторам работать более продуктивно.
Расширенные возможности диагностики и функции поиска и устранения неисправностей с устанавливаемой на заводе системой контроля и диагностики.
Возможности подключения и интеграция решений Cat MineStar™ Health обеспечивают проактивный подход к техническому обслуживанию.

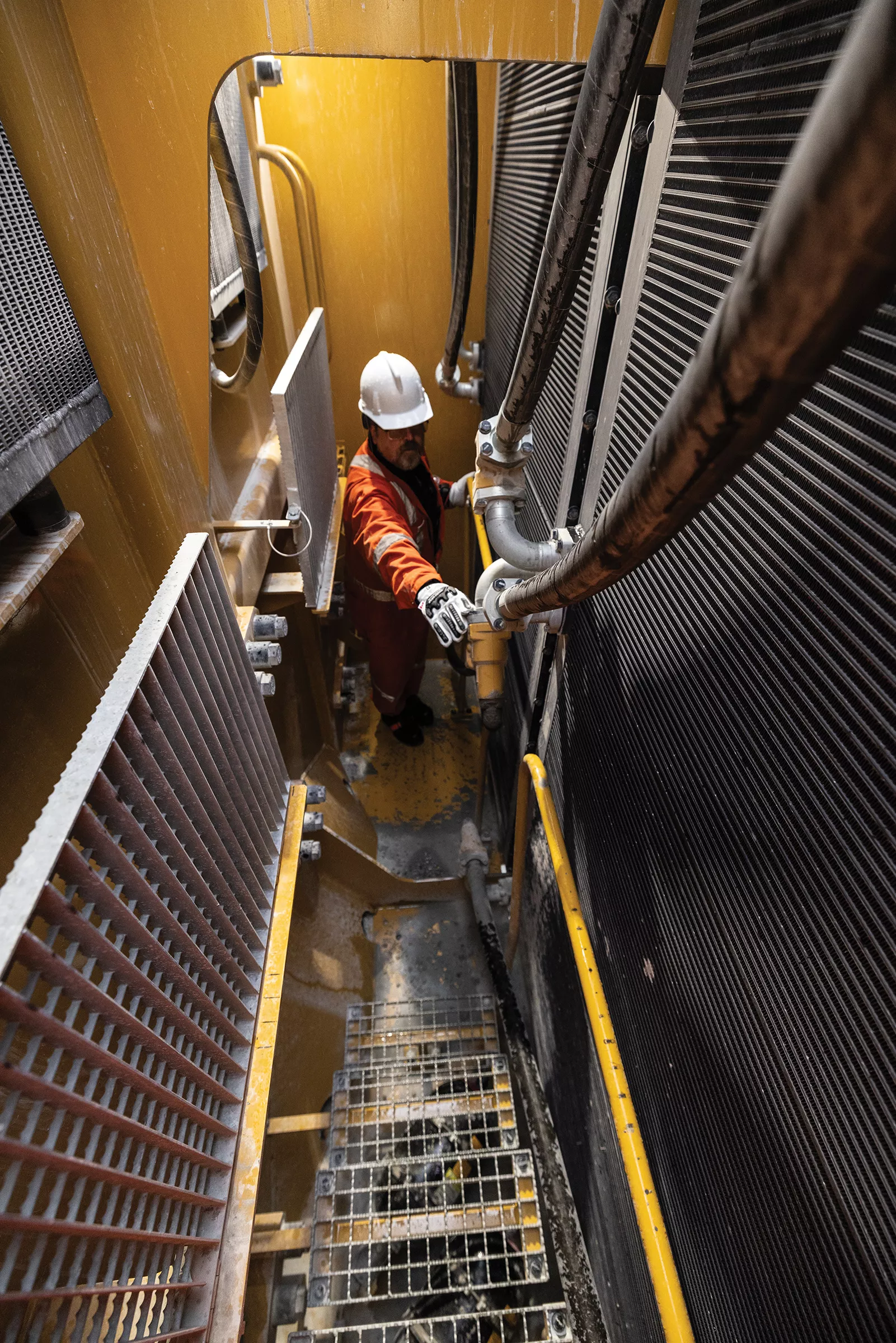

УДОБСТВО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Расположенная на уровне земли станция обслуживания обеспечивает легкий доступ к таким повседневным функциям, как контроль гидравлического масла, масла механизма поворота, масла редуктора насоса и консистентной смазки. Станция обслуживания также оснащена аварийным выключателем и разъемом для зарядки аккумулятора Cat.
Более просторный отсек для обслуживания, а также удобный доступ к поворотным редукторам, вращающемуся распределителю, маслоохладителю и многим другим компонентам.
Удобное расположение компонентов на платформе для легкого доступа и удобства обслуживания.

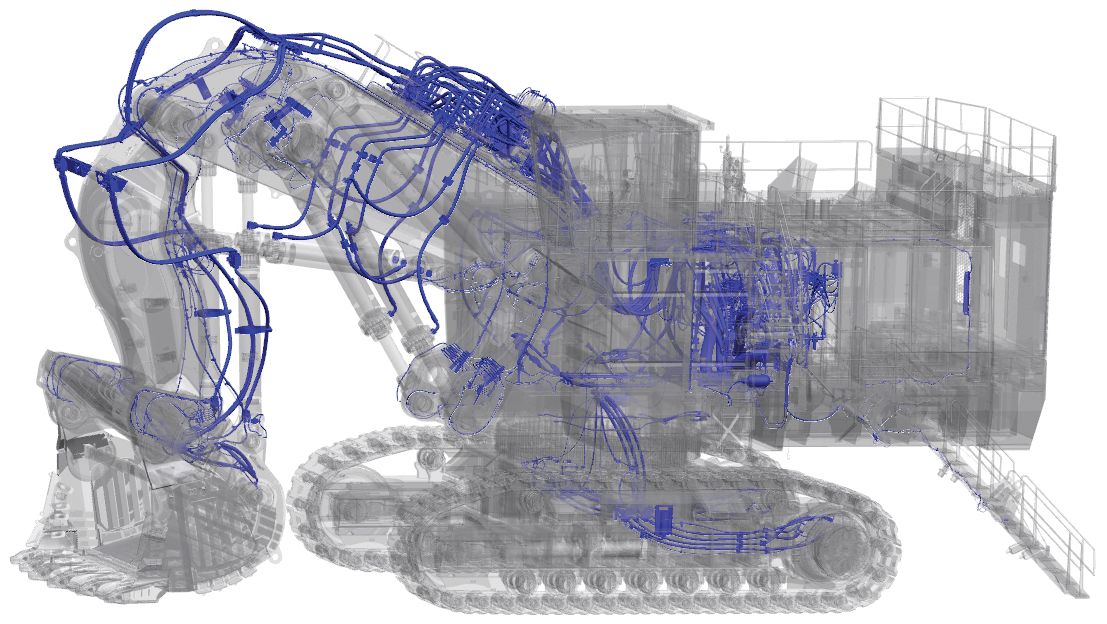

Шланги в сборе могут изготавливаться на местах с использованием материалов Cat.
Доступ к программе Cat Electronic Technician облегчает для специалистов дилера по техобслуживанию диагностику и предотвращение неисправностей.

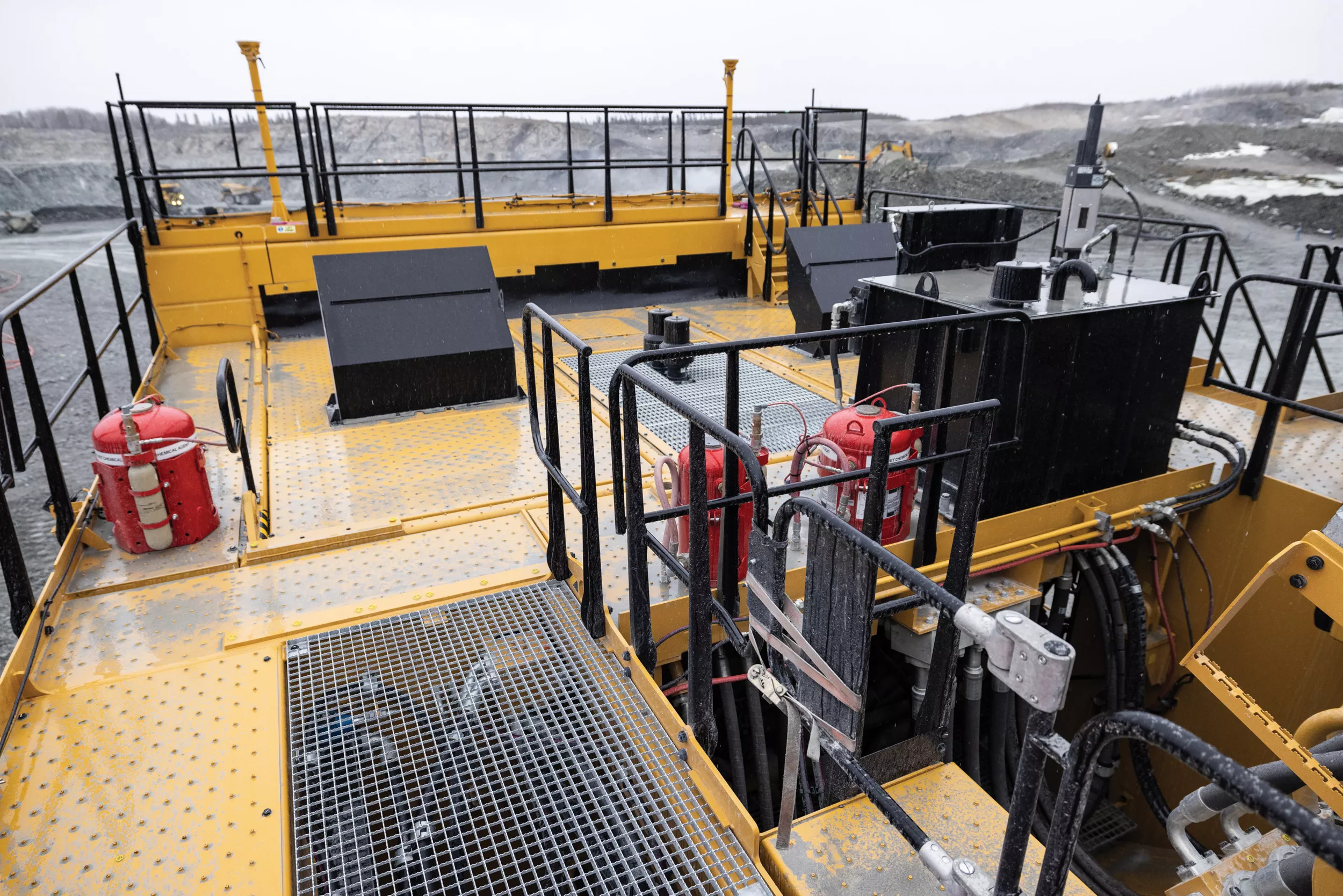

УСТОЙЧИВОЕ РАЗВИТИЕ

Сдвоенные электромоторы эффективно используют энергию с нулевыми прямыми выбросами углекислого газа.
Меньшее выделение тепла и повышенная эффективность благодаря системе поворота с замкнутым контуром.
Сокращение расходов на владение и эксплуатацию благодаря большей унификации систем и компонентов, а также сокращению количества уникальных номеров по каталогу.
Экономия сырьевого материала, сохранение энергии и уменьшение количества вредных выбросов с помощью программы Cat Reman, которая возвращает компоненты, отработавшие свой срок службы, в состояние близкое к новому.

Превосходная видимость благодаря положению кабины, которое обеспечивает хороший обзор зон выемки грунта и погрузки, окну в полу, обеспечивающему обзор гусеничных лент, светодиодному освещению и стандартной системе контроля с камерами полного обзора Vision 360.
Лестница аварийного выхода с самозакрывающейся дверью, расположенная в непосредственной близости от кабины.
Более безопасный доступ в машину с помощью механизированной лестницы, расположенной под углом 45 градусов, которая обеспечивает функцию аварийного опускания за счет азотного гидроаккумулятора, что позволяет ей работать даже при выключенной машине.
Безопасное техническое обслуживание электрических и/или механических систем благодаря разъединителю аккумуляторной батареи с блокировкой.
Безопасное обслуживание благодаря улучшенному уплотнению между моторами и гидронасосами, улучшенной прокладке и разделению гидролиний и электрических кабелей.

Повышенный комфорт оператора благодаря сиденью Cat нового поколения с подогревом, охлаждением и встроенными джойстиками.
Первая в своем классе запатентованная трехместная конструкция, включающая приподнятое полноразмерное сиденье инструктора и рабочий стол для ноутбука.
Новая и усовершенствованная система кондиционирования воздуха.
Снижение уровня шума и улучшенный контроль температуры благодаря превосходной изоляции.
Повышающая производительность система Operator Assist — Enhanced Motion Control, которая снижает утомляемость и помогает неопытным операторам более уверенно загружать материал.

Улучшенные конструкции, в том числе увеличенный вес, усиленная платформа и увеличенная толщина в нескольких местах.
Срок службы нового поворотного круга большего размера увеличен на 33%.
Новая ходовая часть с долговечными компонентами, рамой и электроникой.
Новая рама гусеницы и ходовая часть Cat с роликами, направляющими колесами и гусеничными лентами для тяжелых условий эксплуатации (HD), а также с системой натяжения гусениц.
Высокопроизводительные шланги Cat работают более 10 000 часов без единой утечки.
Проверенная на практике и одобренная электроника Cat с передовыми функциями подключения и встроенными возможностями контроля состояния Cat MineStar™.
Независимая система масляного охлаждения обеспечивает защиту и увеличение сроков службы гидравлических компонентов за счет поддержания оптимальной температуры масла.

Повышение эффективности до 5% благодаря оптимизации гидросистемы, которая динамически назначает отдельные насосы или группы насосов для обеспечения точного расхода и давления, необходимых для каждой функции гидросистемы.
Ускоренное перемещение стрелы с помощью поплавковых клапанов вместо насосов для опускания стрелы.
Уменьшенная продолжительность циклов и повышенная энергоэффективность благодаря системе поворота платформы с замкнутым контуром, которая также выделяет меньше тепла.
Улучшенное управление благодаря пяти гидравлическим контурам, которые позволяют одновременно управлять движением двух цилиндров, двумя контурами хода и поворотом.
Простая и быстрая работа прямой лопаты благодаря уникальной конструкции TriPower, обеспечивающей превосходное механическое усилие и контроль.
Повышенная производительность и увеличенное время безотказной работы благодаря двум моторам, что обеспечивает до 65% от полной производительности при использовании только одного мотора.

Ковши и оснастка для землеройных орудий (GET) спроектированы с учетом максимальной прочности и производительности и идеально соответствуют экскаватору и выполняемой задаче.
Интеграция для работы в составе системы машины помогает достичь высокой производительности и самых низких удельных затрат на тонну.
Различные варианты размера и плотности материала для идеального соответствия экскаватору и выполняемой задаче.
Оптимальная полезная нагрузка при использовании в сочетании с оснасткой для землеройных орудий и изнашиваемыми компонентами Cat.
Комплекты изнашиваемых элементов, защищающие инвестиции, включают особый материал футеровки и межзубьевые сегменты, боковые защитные накладки и кожухи пяты.

Улучшенные возможности подключения благодаря усовершенствованной системе Product Link™ Elite, которая повышает доступность данных, предоставляемых машиной 6060.
Дополнительные преимущества в плане производительности и надежности благодаря интеграции испытанной и проверенной электроники Cat.
Интуитивно понятная, информативная бортовая электроника помогает операторам работать более продуктивно.
Расширенные возможности диагностики и функции поиска и устранения неисправностей с устанавливаемой на заводе системой контроля и диагностики.
Возможности подключения и интеграция решений Cat MineStar™ Health обеспечивают проактивный подход к техническому обслуживанию.

Расположенная на уровне земли станция обслуживания обеспечивает легкий доступ к таким повседневным функциям, как контроль гидравлического масла, масла механизма поворота, масла редуктора насоса и консистентной смазки. Станция обслуживания также оснащена аварийным выключателем и разъемом для зарядки аккумулятора Cat.
Более просторный отсек для обслуживания, а также удобный доступ к поворотным редукторам, вращающемуся распределителю, маслоохладителю и многим другим компонентам.
Удобное расположение компонентов на платформе для легкого доступа и удобства обслуживания.
Шланги в сборе могут изготавливаться на местах с использованием материалов Cat.
Доступ к программе Cat Electronic Technician облегчает для специалистов дилера по техобслуживанию диагностику и предотвращение неисправностей.

Сдвоенные электромоторы эффективно используют энергию с нулевыми прямыми выбросами углекислого газа.
Меньшее выделение тепла и повышенная эффективность благодаря системе поворота с замкнутым контуром.
Сокращение расходов на владение и эксплуатацию благодаря большей унификации систем и компонентов, а также сокращению количества уникальных номеров по каталогу.
Экономия сырьевого материала, сохранение энергии и уменьшение количества вредных выбросов с помощью программы Cat Reman, которая возвращает компоненты, отработавшие свой срок службы, в состояние близкое к новому.

Технические характеристики Стандартное оборудование Дополнительное оборудование

Характеристики продукции Электрический экскаватор 6060

Электромоторы

Тип	Коротко-замкнутый асинхронный двигатель, 2 шт. Коротко-замкнутый асинхронный двигатель, 2 шт.
Напряжение	6,0 / 6,6 / 7,2 В 6,0 / 6,6 / 7,2 В
Номинальная сила тока IN	6,0 кВ, 235 A 6,0 кВ, 235 A
Частота	50/60 Гц 50/60 Гц
Частота вращения	1500 об/мин-1, 50 Гц 1500 об/мин-1, 50 Гц
Максимальный пусковой ток	6,0 кВ, 480 А 6,0 кВ, 480 А
Выходная мощность (номинальная)	2 x 1000 кВт 2 x 1000 кВт

Низковольтная электрическая система

Напряжение системы управления	24 В 24 В
Аккумуляторные батареи с последовательной установкой	2 × 210 Ач — 12 В каждый 2 × 210 Ач — 12 В каждый
Напряжение обогрева кабины	230 В 230 В
Механизм отбора мощности	1 × однофазный (10 А, 230 В, 2,23 кВт) 1 × трехфазный (4 А, 400 В, 2,8 кВт) 1 × однофазный (10 А, 230 В, 2,23 кВт) 1 × трехфазный (4 А, 400 В, 2,8 кВт)

Эксплуатационная масса

Примечание	Эксплуатационная масса включает: базовую машину, переднее навесное оборудование, стандартные гусеничные ленты, стандартный ковш для скальных пород, а также 100% топлива и смазочных материалов. Эксплуатационная масса включает: базовую машину, переднее навесное оборудование, стандартные гусеничные ленты, стандартный ковш для скальных пород, а также 100% топлива и смазочных материалов.
Стандартные башмаки гусеничной ленты — с прямой лопатой	55 дюймы 1400 мм
Эксплуатационная масса — с прямой лопатой	1,278,430 фунты 580 000 кг
Давление на грунт — с прямой лопатой	37.3 фунтов на кв. дюйм 25.7 Н/см²
Полезная нагрузка — с прямой лопатой	134,482 фунты 61 000 фунты
Стандартные башмаки гусеничной ленты — с обратной лопатой	55 дюймы 1400 мм
Эксплуатационная масса — с обратной лопатой	1,278,430 фунты 581 700 кг
Давление на грунт — с обратной лопатой	37.4 фунтов на кв. дюйм 25.8 Н/см²
Полезная нагрузка — с обратной лопатой	143,300 фунты 65 000 кг

Вместимость заправочных емкостей

Гидробак	1,876 галл. (США) 7100 л
Гидросистема (включая бак)	2,483 галл. (США) 9400 л
Передаточный механизм насоса, включая контур охлаждения	2 x 103 л (2 x 27,2 галл.) 2 x 103 л (2 x 27,2 галл.)
Предварительные насосные камеры в передаточном механизме насоса	2 x 14 л (2 x 3,7 галл.) 2 x 14 л (2 x 3,7 галл.)
Привод механизма поворота платформы	4 x 38 л (4 x 10,0 галл.) 4 x 38 л (4 x 10,0 галл.)
Планетарная шестерня ходового редуктора	2 x 120 л (2 x 31,7 галл.) 2 x 120 л (2 x 31,7 галл.)
Цилиндрическое прямозубое колесо ходового редуктора	2 x 19 л (2 x 5,0 галл.) 2 x 19 л (2 x 5,0 галл.)
Тормозные камеры ходового редуктора	4 x 0,5 л (2 x 0,13 галл.) 4 x 0,5 л (2 x 0,13 галл.)
Резервуар смазочной системы	710 л (188 галл.) 710 л (188 галл.)

Гидросистема

Главные насосы	8 аксиально-поршневых насосов переменной производительности 8 аксиально-поршневых насосов переменной производительности
Силовые гидронасосы— максимальный общий расход масла	8 x 650 л/мин (8 x 172 галл./мин) 8 x 650 л/мин (8 x 172 галл./мин)
Силовые гидронасосы— максимальное давление— навесное оборудование	4,640 фунтов на кв. дюйм 320 бар
Силовые гидронасосы: максимальное давление, при движении	5,220 фунтов на кв. дюйм 360 бар
Насос контура поворота платформы	4 реверсивных насоса с наклонной шайбой 4 реверсивных насоса с наклонной шайбой
Насос контура поворота— максимальный расход — при повороте	4 x 352 бар (4 x 93 фунта на кв. дюйм) 4 x 352 бар (4 x 93 фунта на кв. дюйм)
Насос контура поворота— максимальное давление— при повороте	5,076 фунтов на кв. дюйм 350 бар

Охлаждение гидравлического масла

Расход масла насосов системы охлаждения	4 × 488 л/мин (4 × 129 галл./мин) 4 × 488 л/мин (4 × 129 галл./мин)
Компоненты	4 вентилятора охлаждения 4 вентилятора охлаждения
Диаметр— вентилятор	46 дюймы 1170 мм
Особенности (2)	Частота вращения вентиляторов и расход масла, поступающего на охладители, регулируются с помощью термостата Частота вращения вентиляторов и расход масла, поступающего на охладители, регулируются с помощью термостата
Особенности (1)	Система охлаждения не зависит от основных контуров, что обеспечивает возможность постоянной регулировки охлаждающей способности при работающем двигателе Система охлаждения не зависит от основных контуров, что обеспечивает возможность постоянной регулировки охлаждающей способности при работающем двигателе

Система поворота платформы

Привод механизма поворота платформы	4 компактных планетарных трансмиссии с аксиально-поршневыми гидромоторами 4 компактных планетарных трансмиссии с аксиально-поршневыми гидромоторами
Стояночный тормоз	Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением
Максимальная скорость поворота платформы	3.8 об/мин 3.8 об/мин
Поворотный круг	Роликовый подшипник с тремя дорожками качения с герметичным внутренним механизмом Роликовый подшипник с тремя дорожками качения с герметичным внутренним механизмом
Особенности (1)	Система поворота с замкнутым контуром с функцией управления крутящим моментом Система поворота с замкнутым контуром с функцией управления крутящим моментом

Ходовая часть

Скорость хода — 1-я ступень — максимальная	0.68 миля/ч 1.1 км/ч
Скорость хода — 2-я ступень — максимальная	0.99 миля/ч 1.6 км/ч
Максимальное тяговое усилие	661,160 фунты 2942 кН
Преодолеваемый уклон — ходовые приводы — максимальный	38.8 % 38.8 %
Башмаки — с каждой стороны	42 42
Опорные катки — с каждой стороны	7 7
Поддерживающие катки — с каждой стороны	2 и опорная пластина между ними 2 и опорная пластина между ними
Ходовые приводы — с каждой стороны	1 планетарная трансмиссия и 2 двухступенчатых аксиально-поршневых гидромотора 1 планетарная трансмиссия и 2 двухступенчатых аксиально-поршневых гидромотора
Стояночный тормоз	Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением

Кабина оператора

Уровень глаз оператора — приблизительно	24.91 фут 7.6 м
Внутренние размеры кабины — длина	7.33 фут 2230 мм
Внутренние размеры кабины — ширина	5.33 фут 1625 мм
Внутренние размеры кабины — высота	6.75 фут 2070 мм
Компоненты (5)	Конструкция защиты оператора (верхняя конструкция) (ISO 10262:1998, уровень II) Конструкция защиты оператора (верхняя конструкция) (ISO 10262:1998, уровень II)

Рабочие диапазоны

Максимальная высота копания	51.17 фут 15.6 м
Максимальный радиус копания	54.17 фут 16.5 м
Максимальная глубина выемки	9.17 фут 2.8 м

Навесное оборудование обратной лопаты (BH) — рабочий диапазон

Максимальная высота копания	52.83 фут 16.1 м
Максимальный радиус копания	62.33 фут 19 м
Максимальная глубина выемки	29.17 фут 8.9 м

Усилия копания

Максимальное усилие отрыва	494,410 фунты 2200 кН
Максимальное усилие отрыва	388,780 фунты 1730 кН

Навесное оборудование обратной лопаты (BH) — усилие копания

Усилие копания на рукояти — ISO	295,740 фунты 1316 кН
Усилие копания на ковше — ISO	274,840 фунты 1223 кН

Вместимость стандартного ковша

Прямая лопата (с "шапкой" 2:1)	44.5 ярды³ 34 м³
Обратная лопата (с "шапкой" 1:1)	44.5 ярды³ 34 м³

Электрический экскаватор 6060 Стандартное оборудование

Электрическая система высокого напряжения

Герметичный шкаф высоковольтного переключателя: — выключатель нагрузки; — основные предохранители, предохранители мотора и предохранители трансформатора; — трансформаторы напряжения и тока; — вакуумные контакторы для управления мотором; — обнаружение короткого замыкания на землю; — вспомогательный трансформатор.

Коррекция коэффициента мощности

Гидравлическая система

Оптимизация гидравлики

Гидравлические шланги Cat® в сборе

Система управления насосом Cat имеет следующие функции: — электронное управление пределом нагрузки; — расход по требованию; — автоматическое снижение подачи масла до нуля; — автоматическое уменьшение расхода масла; — сокращение расхода масла при высокой температуре гидравлического масла.

Отсечка давления от главных насосов

Охлаждение масла передаточного механизма насоса

Система поворота с замкнутым контуром

Контрольные точки проверки давления

Полнопоточные фильтры высокого давления (100 мкм), силовые гидронасосы

Фильтры высокого давления (200 мкм), замкнутый контур механизма поворота

Полнопоточные фильтры (10 мкм), возвратный контур

Напорные фильтры, система подпитки механизма поворота (40 мкм)

Напорные фильтры, управляющая цепь (6 мкм)

Масляные фильтры коробки передач (40 мкм)

Поплавковый клапан стрелы (прямая и обратная лопаты)

Поплавковый клапан рукояти (только для прямой лопаты)

Низковольтная электрическая система

2 аккумуляторные батареи

Переключатель изолятора системы 24 В с блокировкой

Шкаф низковольтного переключателя: — реле защиты мотора (MPR); — блок питания 24 и 400 В; — активный силовой преобразователь; — индикация чередования фаз; — автоматические выключатели

13 светодиодных фонарей рабочего освещения высокой яркости

19 светодиодных фонарей для удобства обслуживания

2 звуковых сигнала хода — передний и задний ход (модуль энергетической установки, модуль маслоохладителя)

2 электрических звуковых сигнала (1 модуль кабины; 1 модуль маслоохладителя)

Ходовая часть

Гусеничные ленты для тяжелых условий эксплуатации с башмаками с двойным грунтозацепом

Башмаки гусеничной ленты шириной 1400 мм (4 фута 7 дюймов)

Башмаки гусеничной ленты шириной 1600 мм (5 футов 3 дюйма)

Усиленные поддерживающие и опорные ролики неподвижной оси

Направляющие колеса для тяжелых условий эксплуатации (HD) с фиксированной осью

Автоматический клапан гидравлического замедлителя

Крышки ходового мотора на петлях

Усиленные поверхности скольжения ведущих колес, направляющих колес, катков, звеньев башмаков, контактирующих с зубьями областей

Полностью гидравлическая саморегулируемая система натяжения гусениц с поршневыми гидроаккумуляторами

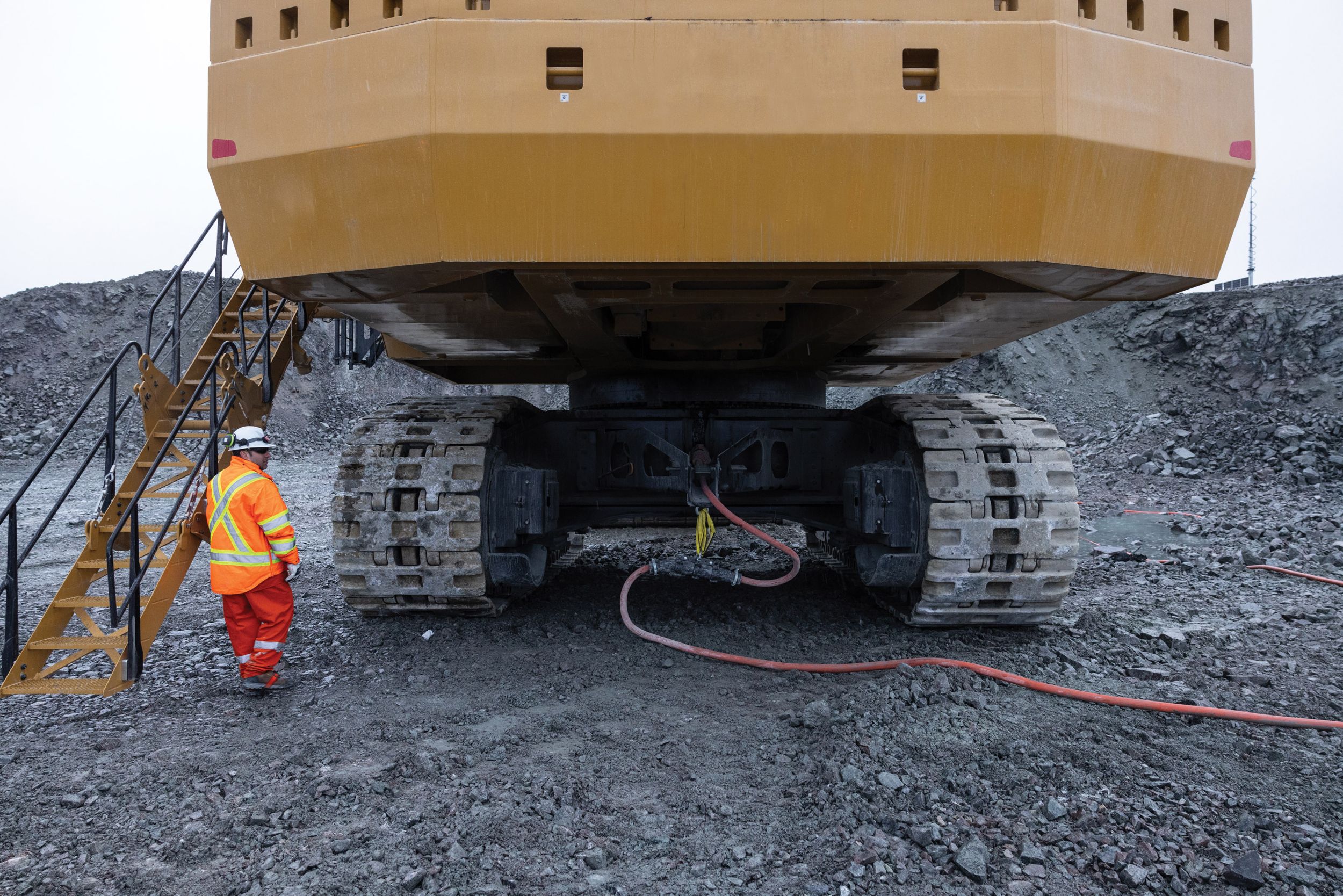

Скользящее кольцо в ходовой части

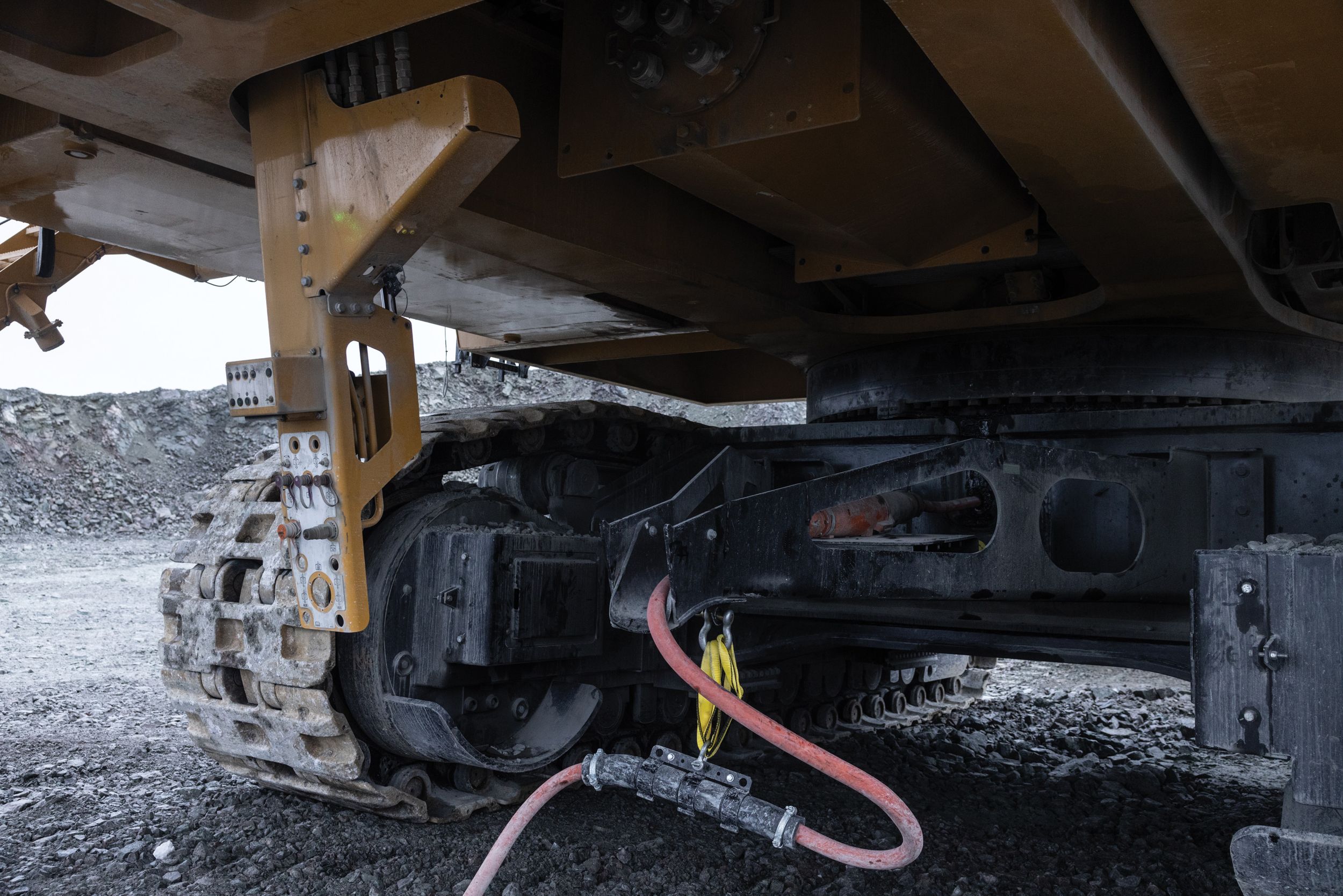

Кабельная направляющая с распределительной коробкой в ходовой части

Автоматическая система смазки

Прямоугольный контейнер с консистентной смазкой (заполнение с помощью сервисного рычага)

Смазываемая ведущая шестерня в поворотном круге

Масляные фильтры (200 мкм)

Кабина оператора

Система ОВКВ с двойным гидравлическим приводом

Окно в полу со съемной решеткой

Комфортное сиденье с пневматической амортизацией и множеством регулировок имеет следующие функции: — подогрев и охлаждение сиденья; — поясничная опора; — двухточечный ремень безопасности; — подголовник и подлокотники; — защитный выключатель для автоматической остановки.

Джойстики встроены в независимо регулируемые консоли сиденья

Электрогидравлический сервопривод

Приподнятое полноразмерное сиденье инструктора с 2-точечным ремнем безопасности и столом для ноутбука

Складное дополнительное сиденье с 2-точечным ремнем безопасности

3 подстаканника

USB-зарядка

FM/AM радио с USB- и AUX-входом

Параллельный стеклоочиститель/стеклоомыватель с прерывистым режимом работы

Роликовые шторки

Система контроля с цветным сенсорным экраном 254 мм (10 дюймов)

Лестница с углом наклона 45° от моторного отсека к кабине оператора

Лестница доступа в кабину с приводом под 45°

Зеркало с подогревом, левая сторона

Система Cat Vision 360 с цветным дисплеем высокого разрешения 254 мм (10 дюймов)

Индикаторы уровня для длины и поперечного наклона

Ящик для хранения документов

Устанавливаемое спереди навесное оборудование

Отверстия доступа для обслуживания с обеих сторон стрелы и рукояти (прямая и обратная лопаты)

Стрела и рукоять с термообработкой для снятия внутренних напряжений после сварки

Площадки для обслуживания стрелы с ограждением (прямая/обратная лопата)

Комплект изнашиваемых элементов (в соответствии с выбором ковша)

Техническое обслуживание и ремонт

Интервал замены гидравлического масла ― 10 000 часов

Каналы S•O•SSM

Выдвижная станция обслуживания на уровне земли с быстроразъемными муфтами для: — масла передаточного механизма насоса; — левого/правого двигателей; — гидравлического масла; — консистентной смазки; — масла передаточного механизма поворота.

Разъем для зарядки аккумулятора Cat

Грязесъемник на поворотном соединении

Порт обслуживания программы Cat Electronic Technician

Индикаторные лампы

Технологии Cat

Cat Payload

Система Cat Vision 360

Система помощи для оператора: улучшенное управление движением

Cat Product Link™ Elite

Готовность к использованию решений Cat MineStar™

Безопасность

Переключатели аварийного останова: 2 в кабине, 5 на модуле энергетической установки, 1 на станции обслуживания с уровня земли, 1 трос, доступный с уровня земли.

Защитное ограждение оператора (верхнее ограждение)

Круговое безопасное остекление

Лестница для аварийного выхода

Датчик присутствия оператора

Прочее

Наклейки ISO или ANSI

Электрический экскаватор 6060 Дополнительное оборудование

Электрическая система высокого напряжения

Электромотор (6,6 кВ, 50 Гц)

Электромотор (6,0 кВ, 50 Гц)

Электромотор (7,2 кВ, 60 Гц)

Устанавливаемое спереди навесное оборудование

Кинематика прямой лопаты TriPower: — автоматическое поддержание заданного углового положения ковша в горизонтальном направлении; — автоматическое поддержание заданного углового положения ковша в вертикальном направлении; — автоматический ограничитель возврата, предотвращающий рассыпание материала; — кинематика, повышающая гидравлическое усилие; — постоянное усилие на стреле на протяжении всей длины ее хода; — увеличение напорного усилия; — щитки цилиндров ковша на рукояти прямой лопаты.

Навесное оборудование: обратная лопата

Оборудование для эксплуатации в холодных условиях

Комплект для низких температур: — нагреватель гидравлического масла с термостатом; — перепускные клапаны охладителя гидравлического масла; — вспомогательная система предпускового подогрева для кабины; — рекомендованная температура ниже –10 °C (14 °F).

Технологии Cat

Cat Product Link Elite, сдвоенный режим (сотовая и спутниковая связь)

Характеристики продукции Электрический экскаватор 6060

Загрузить Печать

Электромоторы

Тип	Коротко-замкнутый асинхронный двигатель, 2 шт. Коротко-замкнутый асинхронный двигатель, 2 шт.
Напряжение	6,0 / 6,6 / 7,2 В 6,0 / 6,6 / 7,2 В
Номинальная сила тока IN	6,0 кВ, 235 A 6,0 кВ, 235 A
Частота	50/60 Гц 50/60 Гц
Частота вращения	1500 об/мин-1, 50 Гц 1500 об/мин-1, 50 Гц
Максимальный пусковой ток	6,0 кВ, 480 А 6,0 кВ, 480 А
Выходная мощность (номинальная)	2 x 1000 кВт 2 x 1000 кВт

Низковольтная электрическая система

Напряжение системы управления	24 В 24 В
Аккумуляторные батареи с последовательной установкой	2 × 210 Ач — 12 В каждый 2 × 210 Ач — 12 В каждый
Напряжение обогрева кабины	230 В 230 В
Механизм отбора мощности	1 × однофазный (10 А, 230 В, 2,23 кВт) 1 × трехфазный (4 А, 400 В, 2,8 кВт) 1 × однофазный (10 А, 230 В, 2,23 кВт) 1 × трехфазный (4 А, 400 В, 2,8 кВт)

Эксплуатационная масса

Примечание	Эксплуатационная масса включает: базовую машину, переднее навесное оборудование, стандартные гусеничные ленты, стандартный ковш для скальных пород, а также 100% топлива и смазочных материалов. Эксплуатационная масса включает: базовую машину, переднее навесное оборудование, стандартные гусеничные ленты, стандартный ковш для скальных пород, а также 100% топлива и смазочных материалов.
Стандартные башмаки гусеничной ленты — с прямой лопатой	55 дюймы 1400 мм
Эксплуатационная масса — с прямой лопатой	1,278,430 фунты 580 000 кг
Давление на грунт — с прямой лопатой	37.3 фунтов на кв. дюйм 25.7 Н/см²
Полезная нагрузка — с прямой лопатой	134,482 фунты 61 000 фунты
Стандартные башмаки гусеничной ленты — с обратной лопатой	55 дюймы 1400 мм
Эксплуатационная масса — с обратной лопатой	1,278,430 фунты 581 700 кг
Давление на грунт — с обратной лопатой	37.4 фунтов на кв. дюйм 25.8 Н/см²
Полезная нагрузка — с обратной лопатой	143,300 фунты 65 000 кг

Вместимость заправочных емкостей

Гидробак	1,876 галл. (США) 7100 л
Гидросистема (включая бак)	2,483 галл. (США) 9400 л
Передаточный механизм насоса, включая контур охлаждения	2 x 103 л (2 x 27,2 галл.) 2 x 103 л (2 x 27,2 галл.)
Предварительные насосные камеры в передаточном механизме насоса	2 x 14 л (2 x 3,7 галл.) 2 x 14 л (2 x 3,7 галл.)
Привод механизма поворота платформы	4 x 38 л (4 x 10,0 галл.) 4 x 38 л (4 x 10,0 галл.)
Планетарная шестерня ходового редуктора	2 x 120 л (2 x 31,7 галл.) 2 x 120 л (2 x 31,7 галл.)
Цилиндрическое прямозубое колесо ходового редуктора	2 x 19 л (2 x 5,0 галл.) 2 x 19 л (2 x 5,0 галл.)
Тормозные камеры ходового редуктора	4 x 0,5 л (2 x 0,13 галл.) 4 x 0,5 л (2 x 0,13 галл.)
Резервуар смазочной системы	710 л (188 галл.) 710 л (188 галл.)

Гидросистема

Главные насосы	8 аксиально-поршневых насосов переменной производительности 8 аксиально-поршневых насосов переменной производительности
Силовые гидронасосы— максимальный общий расход масла	8 x 650 л/мин (8 x 172 галл./мин) 8 x 650 л/мин (8 x 172 галл./мин)
Силовые гидронасосы— максимальное давление— навесное оборудование	4,640 фунтов на кв. дюйм 320 бар
Силовые гидронасосы: максимальное давление, при движении	5,220 фунтов на кв. дюйм 360 бар
Насос контура поворота платформы	4 реверсивных насоса с наклонной шайбой 4 реверсивных насоса с наклонной шайбой
Насос контура поворота— максимальный расход — при повороте	4 x 352 бар (4 x 93 фунта на кв. дюйм) 4 x 352 бар (4 x 93 фунта на кв. дюйм)
Насос контура поворота— максимальное давление— при повороте	5,076 фунтов на кв. дюйм 350 бар

Охлаждение гидравлического масла

Расход масла насосов системы охлаждения	4 × 488 л/мин (4 × 129 галл./мин) 4 × 488 л/мин (4 × 129 галл./мин)
Компоненты	4 вентилятора охлаждения 4 вентилятора охлаждения
Диаметр— вентилятор	46 дюймы 1170 мм
Особенности (2)	Частота вращения вентиляторов и расход масла, поступающего на охладители, регулируются с помощью термостата Частота вращения вентиляторов и расход масла, поступающего на охладители, регулируются с помощью термостата
Особенности (1)	Система охлаждения не зависит от основных контуров, что обеспечивает возможность постоянной регулировки охлаждающей способности при работающем двигателе Система охлаждения не зависит от основных контуров, что обеспечивает возможность постоянной регулировки охлаждающей способности при работающем двигателе

Система поворота платформы

Привод механизма поворота платформы	4 компактных планетарных трансмиссии с аксиально-поршневыми гидромоторами 4 компактных планетарных трансмиссии с аксиально-поршневыми гидромоторами
Стояночный тормоз	Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением
Максимальная скорость поворота платформы	3.8 об/мин 3.8 об/мин
Поворотный круг	Роликовый подшипник с тремя дорожками качения с герметичным внутренним механизмом Роликовый подшипник с тремя дорожками качения с герметичным внутренним механизмом
Особенности (1)	Система поворота с замкнутым контуром с функцией управления крутящим моментом Система поворота с замкнутым контуром с функцией управления крутящим моментом

Ходовая часть

Скорость хода — 1-я ступень — максимальная	0.68 миля/ч 1.1 км/ч
Скорость хода — 2-я ступень — максимальная	0.99 миля/ч 1.6 км/ч
Максимальное тяговое усилие	661,160 фунты 2942 кН
Преодолеваемый уклон — ходовые приводы — максимальный	38.8 % 38.8 %
Башмаки — с каждой стороны	42 42
Опорные катки — с каждой стороны	7 7
Поддерживающие катки — с каждой стороны	2 и опорная пластина между ними 2 и опорная пластина между ними
Ходовые приводы — с каждой стороны	1 планетарная трансмиссия и 2 двухступенчатых аксиально-поршневых гидромотора 1 планетарная трансмиссия и 2 двухступенчатых аксиально-поршневых гидромотора
Стояночный тормоз	Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением Маслоохлаждаемые многодисковые тормоза с пружинным включением и гидравлическим отключением

Кабина оператора

Уровень глаз оператора — приблизительно	24.91 фут 7.6 м
Внутренние размеры кабины — длина	7.33 фут 2230 мм
Внутренние размеры кабины — ширина	5.33 фут 1625 мм
Внутренние размеры кабины — высота	6.75 фут 2070 мм
Компоненты (5)	Конструкция защиты оператора (верхняя конструкция) (ISO 10262:1998, уровень II) Конструкция защиты оператора (верхняя конструкция) (ISO 10262:1998, уровень II)

Рабочие диапазоны

Максимальная высота копания	51.17 фут 15.6 м
Максимальный радиус копания	54.17 фут 16.5 м
Максимальная глубина выемки	9.17 фут 2.8 м

Навесное оборудование обратной лопаты (BH) — рабочий диапазон

Максимальная высота копания	52.83 фут 16.1 м
Максимальный радиус копания	62.33 фут 19 м
Максимальная глубина выемки	29.17 фут 8.9 м

Усилия копания

Максимальное усилие отрыва	494,410 фунты 2200 кН
Максимальное усилие отрыва	388,780 фунты 1730 кН

Навесное оборудование обратной лопаты (BH) — усилие копания

Усилие копания на рукояти — ISO	295,740 фунты 1316 кН
Усилие копания на ковше — ISO	274,840 фунты 1223 кН

Вместимость стандартного ковша

Прямая лопата (с "шапкой" 2:1)	44.5 ярды³ 34 м³
Обратная лопата (с "шапкой" 1:1)	44.5 ярды³ 34 м³

Электрический экскаватор 6060 Стандартное оборудование

Печать

Электрическая система высокого напряжения

Герметичный шкаф высоковольтного переключателя: — выключатель нагрузки; — основные предохранители, предохранители мотора и предохранители трансформатора; — трансформаторы напряжения и тока; — вакуумные контакторы для управления мотором; — обнаружение короткого замыкания на землю; — вспомогательный трансформатор.

Коррекция коэффициента мощности

Гидравлическая система

Оптимизация гидравлики

Гидравлические шланги Cat® в сборе

Система управления насосом Cat имеет следующие функции: — электронное управление пределом нагрузки; — расход по требованию; — автоматическое снижение подачи масла до нуля; — автоматическое уменьшение расхода масла; — сокращение расхода масла при высокой температуре гидравлического масла.

Отсечка давления от главных насосов

Охлаждение масла передаточного механизма насоса

Система поворота с замкнутым контуром

Контрольные точки проверки давления

Полнопоточные фильтры высокого давления (100 мкм), силовые гидронасосы

Фильтры высокого давления (200 мкм), замкнутый контур механизма поворота

Полнопоточные фильтры (10 мкм), возвратный контур

Напорные фильтры, система подпитки механизма поворота (40 мкм)

Напорные фильтры, управляющая цепь (6 мкм)

Масляные фильтры коробки передач (40 мкм)

Поплавковый клапан стрелы (прямая и обратная лопаты)

Поплавковый клапан рукояти (только для прямой лопаты)

Низковольтная электрическая система

2 аккумуляторные батареи

Переключатель изолятора системы 24 В с блокировкой

Шкаф низковольтного переключателя: — реле защиты мотора (MPR); — блок питания 24 и 400 В; — активный силовой преобразователь; — индикация чередования фаз; — автоматические выключатели

13 светодиодных фонарей рабочего освещения высокой яркости

19 светодиодных фонарей для удобства обслуживания

2 звуковых сигнала хода — передний и задний ход (модуль энергетической установки, модуль маслоохладителя)

2 электрических звуковых сигнала (1 модуль кабины; 1 модуль маслоохладителя)

Ходовая часть

Гусеничные ленты для тяжелых условий эксплуатации с башмаками с двойным грунтозацепом

Башмаки гусеничной ленты шириной 1400 мм (4 фута 7 дюймов)

Башмаки гусеничной ленты шириной 1600 мм (5 футов 3 дюйма)

Усиленные поддерживающие и опорные ролики неподвижной оси

Направляющие колеса для тяжелых условий эксплуатации (HD) с фиксированной осью

Автоматический клапан гидравлического замедлителя

Крышки ходового мотора на петлях

Усиленные поверхности скольжения ведущих колес, направляющих колес, катков, звеньев башмаков, контактирующих с зубьями областей

Полностью гидравлическая саморегулируемая система натяжения гусениц с поршневыми гидроаккумуляторами

Скользящее кольцо в ходовой части

Кабельная направляющая с распределительной коробкой в ходовой части

Автоматическая система смазки

Прямоугольный контейнер с консистентной смазкой (заполнение с помощью сервисного рычага)

Смазываемая ведущая шестерня в поворотном круге

Масляные фильтры (200 мкм)

Кабина оператора

Система ОВКВ с двойным гидравлическим приводом

Окно в полу со съемной решеткой

Комфортное сиденье с пневматической амортизацией и множеством регулировок имеет следующие функции: — подогрев и охлаждение сиденья; — поясничная опора; — двухточечный ремень безопасности; — подголовник и подлокотники; — защитный выключатель для автоматической остановки.

Джойстики встроены в независимо регулируемые консоли сиденья

Электрогидравлический сервопривод

Приподнятое полноразмерное сиденье инструктора с 2-точечным ремнем безопасности и столом для ноутбука

Складное дополнительное сиденье с 2-точечным ремнем безопасности

3 подстаканника

USB-зарядка

FM/AM радио с USB- и AUX-входом

Параллельный стеклоочиститель/стеклоомыватель с прерывистым режимом работы

Роликовые шторки

Система контроля с цветным сенсорным экраном 254 мм (10 дюймов)

Лестница с углом наклона 45° от моторного отсека к кабине оператора

Лестница доступа в кабину с приводом под 45°

Зеркало с подогревом, левая сторона

Система Cat Vision 360 с цветным дисплеем высокого разрешения 254 мм (10 дюймов)

Индикаторы уровня для длины и поперечного наклона

Ящик для хранения документов

Устанавливаемое спереди навесное оборудование

Отверстия доступа для обслуживания с обеих сторон стрелы и рукояти (прямая и обратная лопаты)

Стрела и рукоять с термообработкой для снятия внутренних напряжений после сварки

Площадки для обслуживания стрелы с ограждением (прямая/обратная лопата)

Комплект изнашиваемых элементов (в соответствии с выбором ковша)

Техническое обслуживание и ремонт

Интервал замены гидравлического масла ― 10 000 часов

Каналы S•O•SSM

Выдвижная станция обслуживания на уровне земли с быстроразъемными муфтами для: — масла передаточного механизма насоса; — левого/правого двигателей; — гидравлического масла; — консистентной смазки; — масла передаточного механизма поворота.

Разъем для зарядки аккумулятора Cat

Грязесъемник на поворотном соединении

Порт обслуживания программы Cat Electronic Technician

Индикаторные лампы

Технологии Cat

Cat Payload

Система Cat Vision 360

Система помощи для оператора: улучшенное управление движением

Cat Product Link™ Elite

Готовность к использованию решений Cat MineStar™

Безопасность

Переключатели аварийного останова: 2 в кабине, 5 на модуле энергетической установки, 1 на станции обслуживания с уровня земли, 1 трос, доступный с уровня земли.

Защитное ограждение оператора (верхнее ограждение)

Круговое безопасное остекление

Лестница для аварийного выхода

Датчик присутствия оператора

Прочее

Наклейки ISO или ANSI

Электрический экскаватор 6060 Дополнительное оборудование

Печать

Электрическая система высокого напряжения

Электромотор (6,6 кВ, 50 Гц)

Электромотор (6,0 кВ, 50 Гц)

Электромотор (7,2 кВ, 60 Гц)

Устанавливаемое спереди навесное оборудование

Кинематика прямой лопаты TriPower: — автоматическое поддержание заданного углового положения ковша в горизонтальном направлении; — автоматическое поддержание заданного углового положения ковша в вертикальном направлении; — автоматический ограничитель возврата, предотвращающий рассыпание материала; — кинематика, повышающая гидравлическое усилие; — постоянное усилие на стреле на протяжении всей длины ее хода; — увеличение напорного усилия; — щитки цилиндров ковша на рукояти прямой лопаты.

Навесное оборудование: обратная лопата

Оборудование для эксплуатации в холодных условиях

Комплект для низких температур: — нагреватель гидравлического масла с термостатом; — перепускные клапаны охладителя гидравлического масла; — вспомогательная система предпускового подогрева для кабины; — рекомендованная температура ниже –10 °C (14 °F).

Технологии Cat

Cat Product Link Elite, сдвоенный режим (сотовая и спутниковая связь)

Загрузить ресурсы

Для вашего растущего бизнеса доступны буклеты по продукции Caterpillar и другие информационные документы.

Галерея изображений

Фотографии

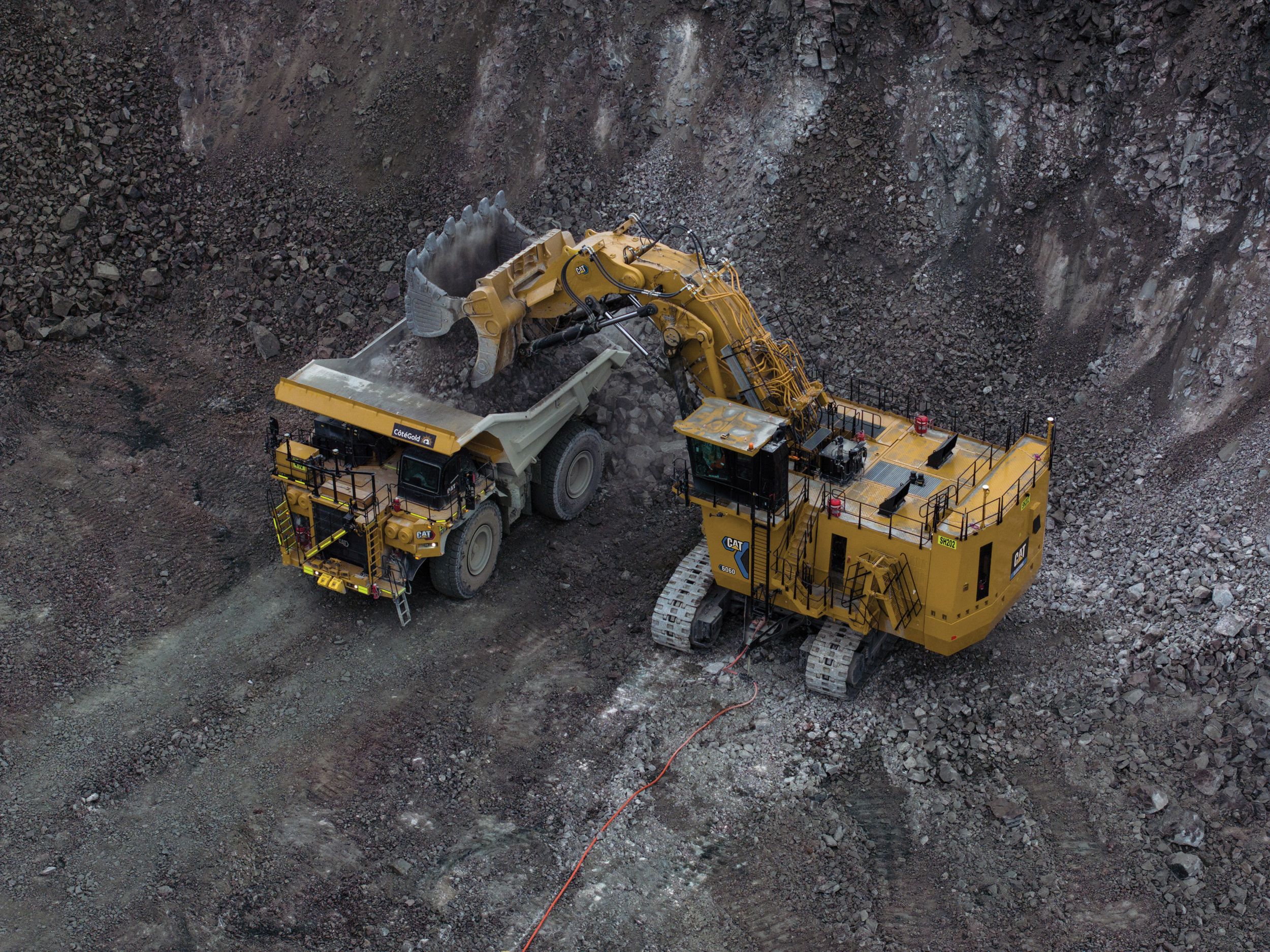

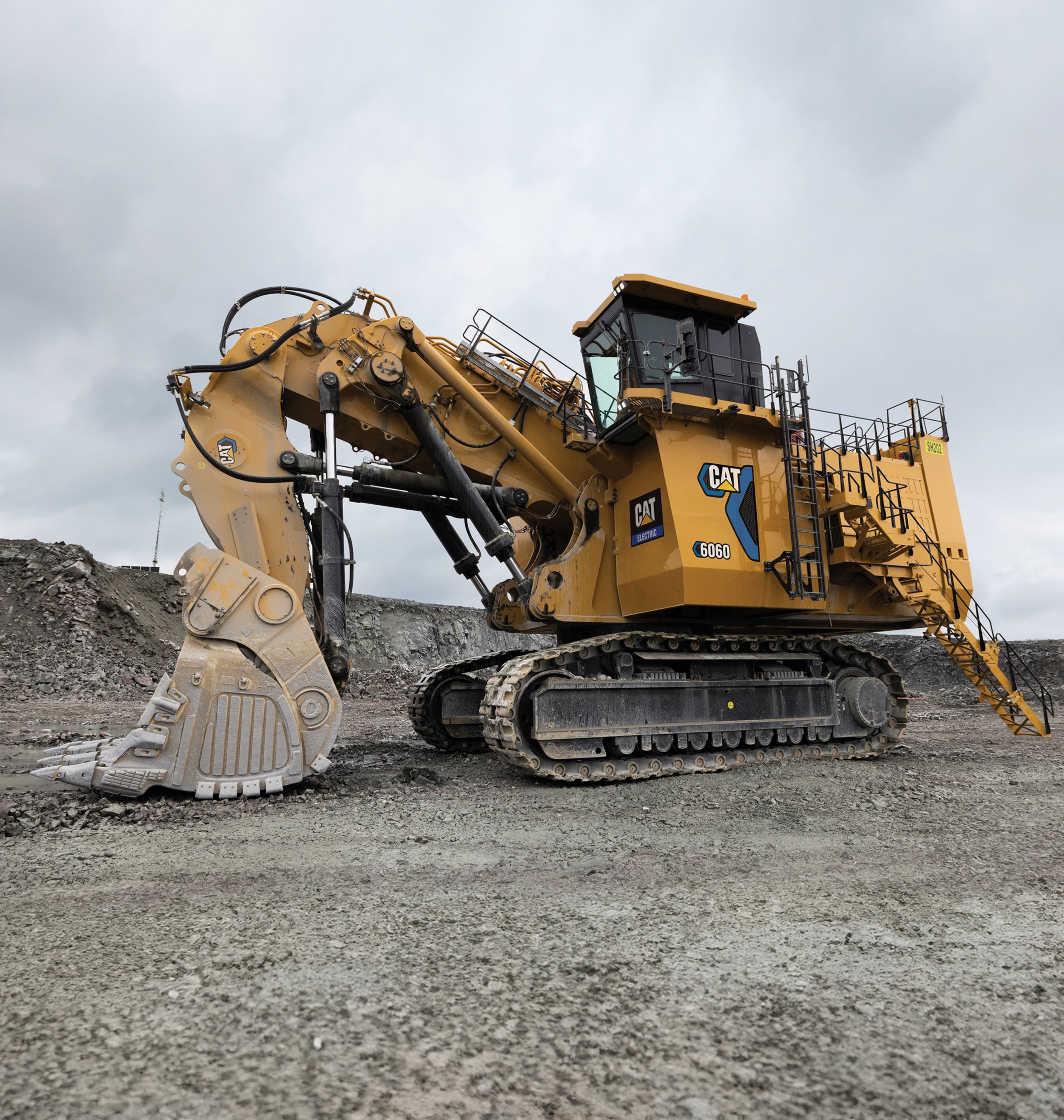

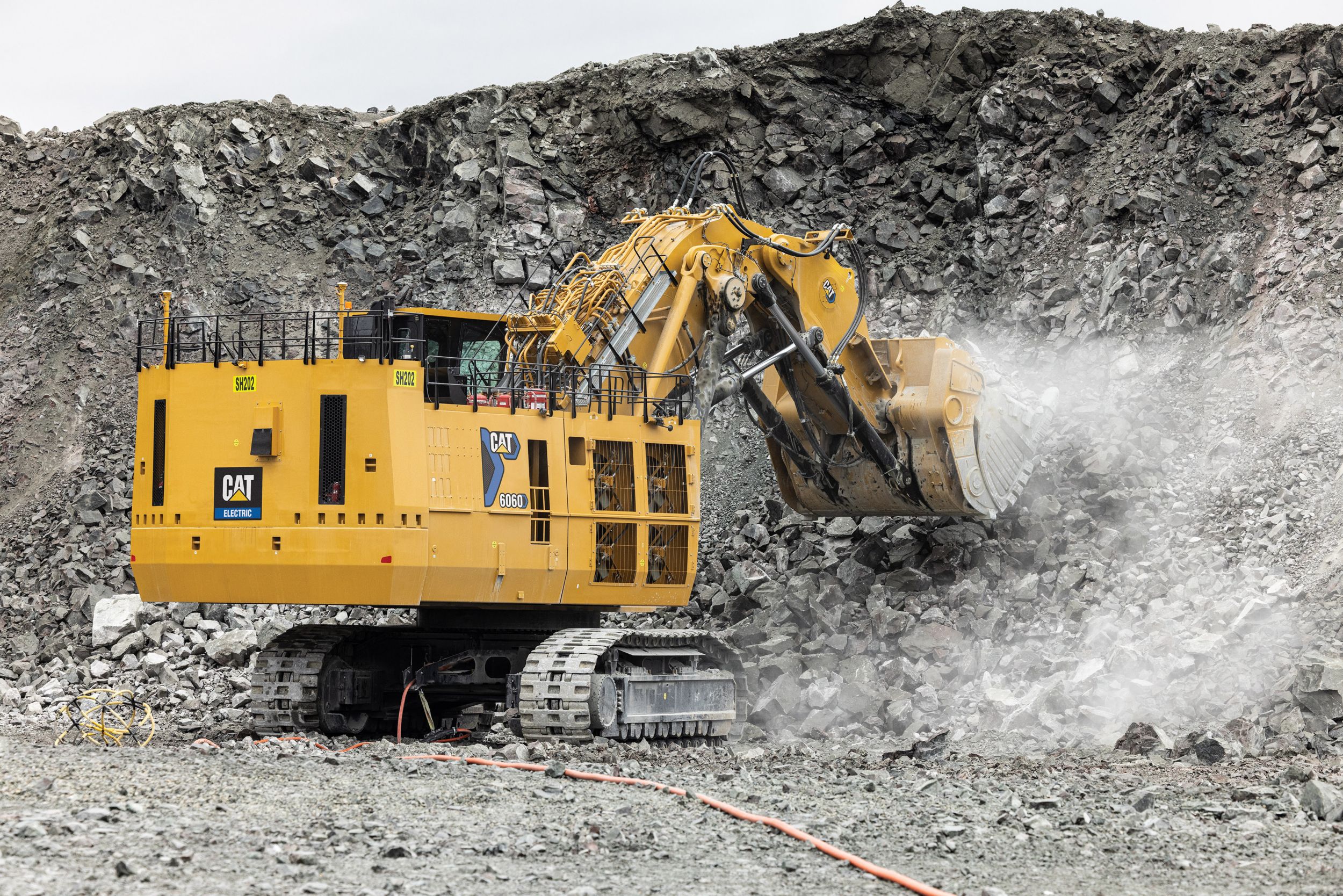

Электрический экскаватор 6060

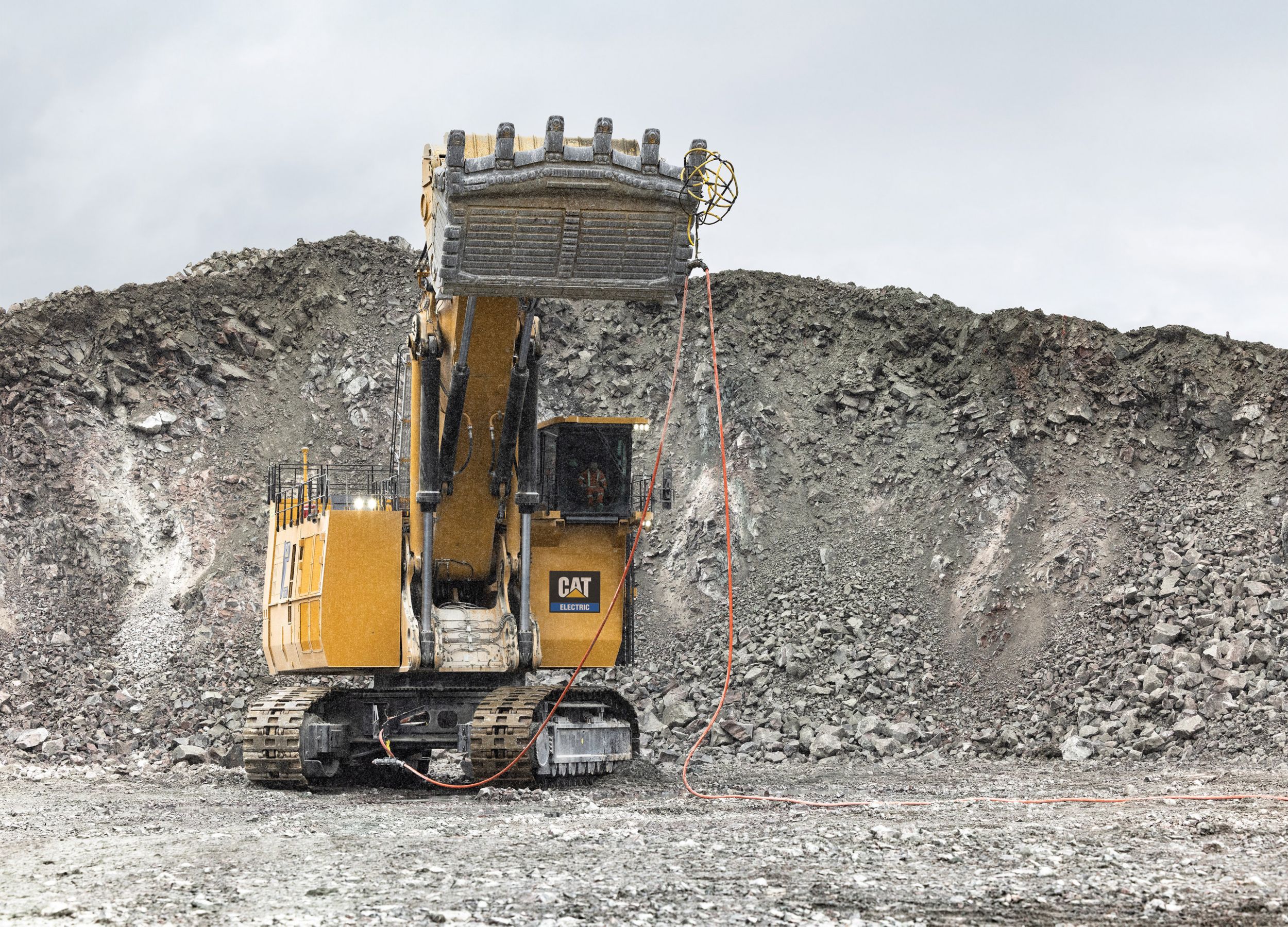

Прокладка шлангов электрического экскаватора 6060

Узнайте результаты сравнения Электрический экскаватор 6060 с популярной продукцией.

Гидравлические экскаваторы для горных работ

Выбрано

Электрический экскаватор 6060

Тип: Коротко-замкнутый асинхронный двигатель, 2 шт.; Коротко-замкнутый асинхронный двигатель, 2 шт.
Напряжение: 6,0 / 6,6 / 7,2 В; 6,0 / 6,6 / 7,2 В
Номинальная сила тока IN: 6,0 кВ, 235 A; 6,0 кВ, 235 A

Гидравлические экскаваторы для горных работ

6060

Выходная мощность двигателя — SAE J 1995: 3,015 л. с.; 2248 кВт
Полезная нагрузка ковша: 67 т (США); 61 т
Эксплуатационная масса: 660 т (США); 599 т

Просмотр сведений

Гидравлические экскаваторы для горных работ

6030

Выходная мощность двигателя — SAE J 1995: 1,649 л. с.; 1230 кВт
Полезная нагрузка ковша: 33 т (США); 30 т
Эксплуатационная масса: 324 т (США); 294 т

Просмотр сведений
