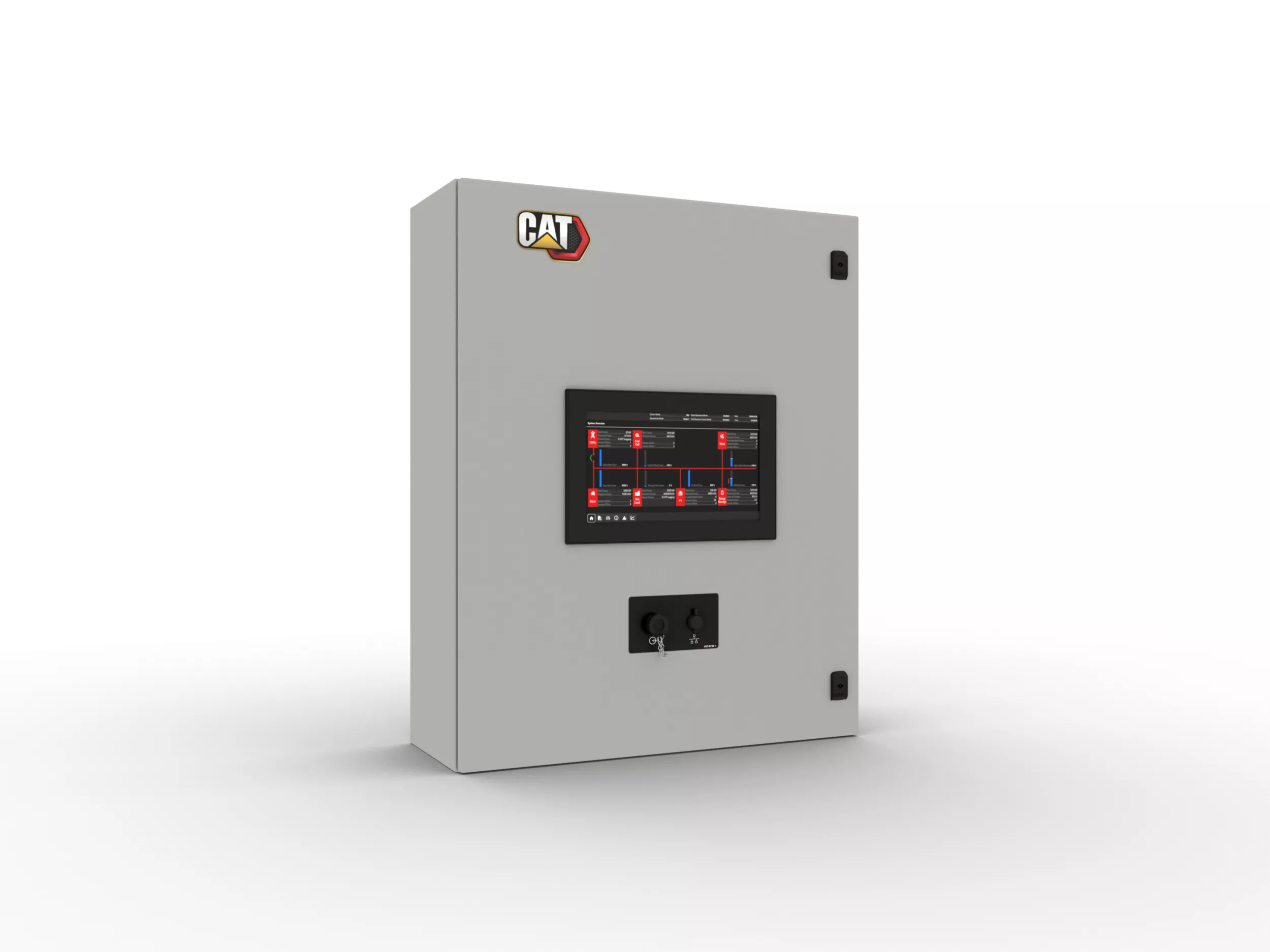

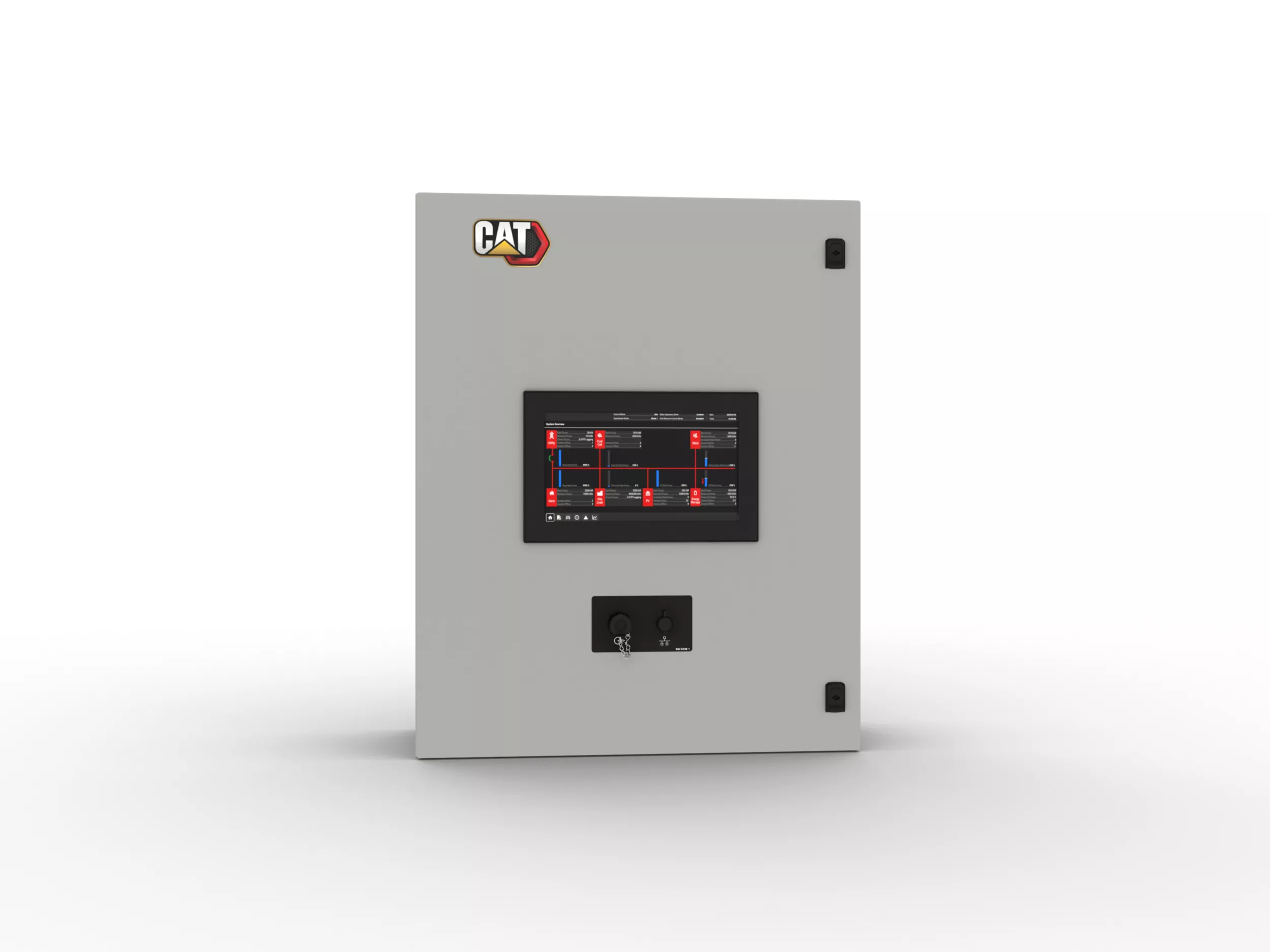

Cat® energistyrningssystem (ECS) 400 Tillbehör

Produktspecifikation för Cat® energistyrningssystem (ECS) 400

Cat® energistyrningssystem (ECS) 400 Standardutrustning

Relevanta koder och standarder

• UL 508A. Koder kanske inte finns tillgängliga i alla modellkonfigurationer. Kontakta Cat-återförsäljaren för mer information.

• NEMA typ 1

• Uppfyller SunSpec®

Standardkomponenter

• Best Battery Diode (BBD) som reservkraft.

• Styrd switch för anpassningsbara kommunikationer och utökad säkerhet i nätverket. En Ethernet-anslutning (fyrpolig) för kundens nätverk av DER-tillgångar.

• Telematik PLE702 (se LEHE22212) möjliggör dataloggning för över 300 kanaler under 1,5 dag (en prenumeration krävs för visualisering).

Ethernet-moduler, in-/utgående

• Stöd för utökad I/O-kapacitet i Cat ECS 400: – Analog och digital I/O – Temperaturgivare (RTD).

• Konfigurera I/O för alla händelser (läs- och skrivfunktioner).

• Gränssnitt mot en enskild ATS och andra reläer som möjliggör lastreducering/adderad last med upp till åtta lastbrytare.

• Monterad och/eller lös (se LEHE22466).

Kontrollägen | Auto | Nätansluten – underlägen (16):

• Oplanerad ödrift eller nödavstängning – Sluten övergång (mjuk avlastning) eller öppen övergång

• Planerad eller avsiktlig ödrift

• Lastavkänning/lastbegäran – Baserat på tillgångsprioritering eller balansering av motortimmar – Automatisk matchning av kapacitet med belastning

• Lastreducering/lastökning – Automatisk eller manuell lastreducering i upp till åtta steg

• Elnät, parallell, importera kraft från elnätet – Ett lägsta inställt börvärde i kW för import upprätthålls

• Elnät, parallell, exportera kraft till elnätet – Inställt börvärde för export upprätthålls

• Parallellmatning för elnät, grundlastning

• Ekonomiläge – Alla generatoraggregat och ej förnybara (bränsleförbrukare) tillgångar AV

• Tillförlitlighetsläge – Minst en högprioriterad "bränsleförbrukande" tillgång PÅ

• Schemaläggning – 5 scheman och 6 segment – BESS-distributionsschemaläggning baserat på år, månad, tid, veckodag och del av dag – 5 scheman och 6 segment – Import- och exportschemaläggning för aktiv och reaktiv effekt baserat på tid, veckodag och del av dag

• Lastutjämningsläge – Icke-stabil lastmatning med tillgängliga tillgångar under specifik tid

• Tre flexibla effektivitetslägen, 1, 2 och 3, som kan konfigureras utifrån prioriteringen av respektive tillgångsgrupp

• Proaktiv till- och inkoppling – möjlighet att manuellt ta ytterligare generatoraggregat i drift i förväg när stora laster ska kopplas in. – Manuell avstängning av generatoraggregat i stället för att vänta på LSLD-frånkoppling när kunden vet att stora laster ska tas ur drift

• Läge för reaktiv näteffektstyrning – det finns fyra tillgängliga inställningar för styrning av reaktiv effekt: Konstant VAr, Konstant PF, Volt-VAr-kurva och Watt-VAr-kurva.

Kontrollägen | Auto | Offgrid (ödrift) – Underlägen (7):

• Proaktiv till- och frånkoppling – Möjlighet att manuellt ta ytterligare generatoraggregat i drift i förväg när stora laster ska kopplas in, samt att manuellt stänga av generatoraggregat i stället för att vänta på LSLD-frånkoppling när kunden vet att stora laster tas ur drift

Kontrollägen | Manuellt |

• Kommunikationer, kraftallokeringstestläge för driftsättning. Styr tillgångar och microgrid-systemet manuellt.

Kontrollägen | Standby |

• Endast övervakning – Cat ECS 400 överlåter kontrollen till en annan enhet.

Kontrollägen | Av |

• Av

Cat fjärrstyrd brytare

• Skyddsfunktioner för elnätet – American National Standards Institute (ANSI) – Över-/underspänningsskydd (59/27) – Över-/underfrekvensskydd (81O/U) – Frekvensändringshastighet (ROCOF) (81R) – Synkkontroll (25).

Cat® energistyrningssystem (ECS) 400 Tillvalsutrustning

Telematik

• Upp till 800 kanalers datalagring varje sekund i 1,5 dagar beroende på antal anslutna enheter till PLE702 (se LEHE22212) med tillval för: • Mobilnät (artikelnr 550-3269) eller • Satellitradio + mobilnät (artikelnr 545-3987) (prenumeration krävs för visualisering).

Cat fjärrstyrd brytare

• Cat ECS 400 kan som tillval använda sig av en extern enhet för styrning av elnätsbrytare.

Kapslingsalternativ

• Säkerhetsfönster • Serviceuttag och innerbelysning, 120 V AC, 5 A, serviceuttag och belysning. • Avbrottsfri kraftförsörjning (UPS) med litiumjärnfosfatbatteri (LFP) ger, när det är fulladdat, minst 10 minuters reservdrift vid en likströmslast på 150 W.

Cat Engineering Services

• Globalt team som levererar avancerade lösningar för att uppfylla kundspecifikationer, inklusive: • Anpassade lösningar för Cat ECS • Cat ECS-maskinvara integrerad med distributionsställverk • Kundens angivna åtgärdssekvens • Test enligt Joint Commission on Accreditation of Healthcare Organizations (JCAHO) • Integrerade reverseringslastbrytare (ATS), med fjärrstartssignaler och generering av rapporter • Utökad prestandakapacitet: – Multibuss-anläggningar – Avancerade elnätsskydd – Lastreducering, fler än åtta steg – Adderad last (LS/LA) – Redundanta PLC-konfigurationer – Väderklassad kapsling (IP54/NEMA 3R eller IP52/NEMA 12). – Större HMI – Upp till 250 distribuerade energiresurser (DER).

• Extern HMI: Cat ECS 400 stöder HMI med full funktion med tillägg av en icke styrd Ethernet-switch. Den interaktiva 396 mm (15,6 tum) pekskärmen i färg visar det grafiska gränssnittet, larm, status och meddelanden. (Lös HMI-display levereras utan panelbox).

• Avancerade hybridplatser för fler än 32 DER-tillgångar: Caterpillars egenutvecklade kodbas används för att uppfylla kundernas energikrav i komplexa installationer med upp till 250 DER-tillgångar. Kontakta Cat-återförsäljaren för mer information.
