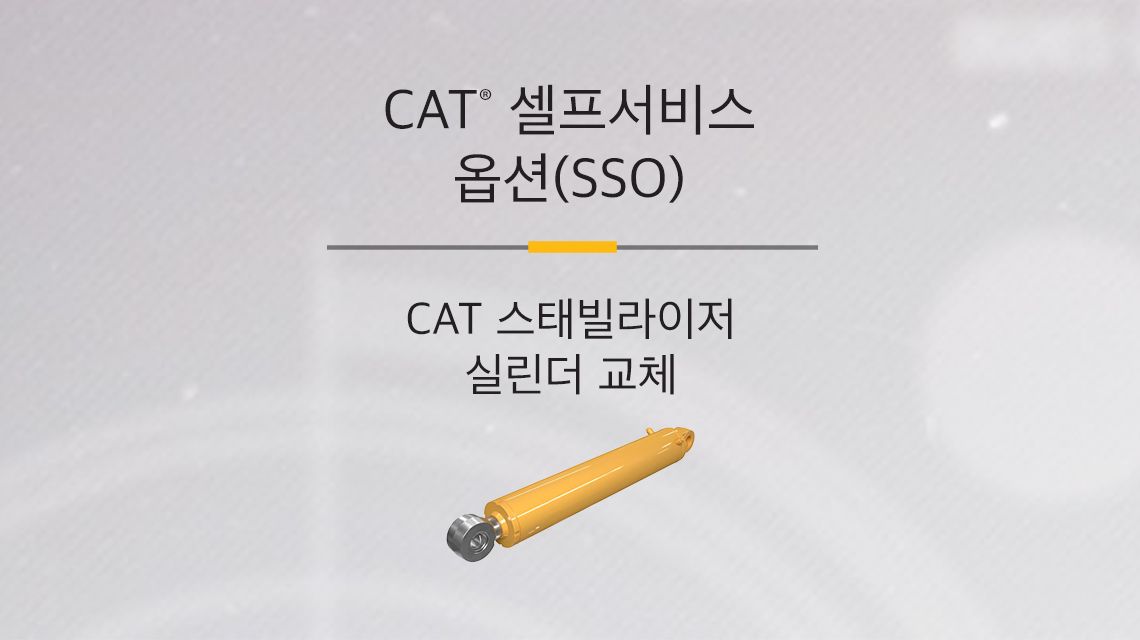

Hydraulic - stabilizer cylinder on gray background
Hydraulic - stabilizer cylinder on gray background

Cat® 스태빌라이저 실린더 교체

CAT 셀프서비스 옵션(SSO)

모든 Cat® 유압 실린더(스태빌라이저 실린더 포함)는 장비의 특정 기능에 맞게 설계됩니다. 또한 Cat 전용 유압 실린더 씰과 결합해서 수명 연장과 생산성 향상을 도울 수 있습니다. Cat 셀프서비스 옵션으로 손쉽게 직접 교체하세요. 순정 Cat 스태빌라이저 실린더, 추천 툴 목록, 서비스 지침 등이 하나의 편리한 패키지에 들어있습니다.







정비 팁

다음과 같은 일반적 수리 징후 파악하기:

  • 과도한 드리프트

  • 누수

  • 사이클 시간 증가

  • 실린더 속도 감소

  • 구부러진 로드

  • 긁힌 로드

  • 손상된 실린더

  • 생산성 감소

  • 유압 오일 오염

  • 유압 실린더 씰 손상

  • 유압 오일 압력이 제조사 권장 사양보다 높거나 낮음









Cat 스태빌라이저 실린더 교체 셀프서비스 옵션에 다음이 포함됨:



추천 부품



추천 툴



  • 유압 실린더 수리 스탠드

  • 고정 링 플라이어

  • 리프팅 장치

  • 리프팅 스트랩

  • 유압 라인 오염 제어(캡, 플러그, 팬 등)

  • 씰 픽

  • 핀 풀러

  • 베어링 풀러 어댑터

  • 유압 실린더 연마기

  • 수리 지침 포함

추가 옵션



  • 유압 실린더 Cat 씰 키트 핀

  • 새 Cat 유압 실린더

  • Cat Reman 유압 실린더

  • 키드니 루프/세척/유압 시스템 유액 교체

  • S•O•S℠ 샘플링 키트

  • 모든 셀프서비스 옵션





다음 모델에서 사용 가능:

백호 로더

414E, 415F, 416, 416B, 416C, 416D, 416E, 416F, 420D, 420E, 420F, 422E, 422F, 424B, 424D, 426, 426B, 426C, 426F, 427F, 428, 428B, 428C, 428D, 428E, 428F, 430D, 430E, 430F, 432D, 432E, 432F, 434E, 434F, 436, 436B, 436C, 438, 438B, 438C, 438D, 442D, 442E, 444E, 444F, 446, 446B, 446D, 450E, 450F

텔레핸들러

TH103, TH210, TH215, TH220B, TH306D, TH330B, TH340B, TH350B, TH3510D, TH355B, TH357D, TH360B, TH408D, TH460B, TH514D, TH560B, TH580B, TL642D, TL943D, TL1055D, TL1255D

자주 묻는 질문







실린더는 보통 왜 고장 나나요?

높은 사용량과 열악한 현장 조건으로 실린더가 고장 날 수 있습니다. 충격, 부식, 마모도 영향을 주며, 심각한 장비 성능 문제를 일으킬 수 있습니다. 하지만 놀랍게도 많은 유압 시스템 고장이 오염으로 인해 생깁니다.

실린더 씰을 통해 오염 물질이 들어올 수 있습니다. 로드에 작은 결함만 있어도 오염될 수 있습니다. 그러면 실린더 보어와 피스톤 실이 손상돼 내부 누출, 효율 손실로 이어집니다. 작업자가 문제를 감지하기도 전, 이미 손상이 발생합니다.

작업자가 알아채기 전 유압 시스템 효율 손실이 최대 20%에 이를 수 있으므로 효율은 떨어지고 연료는 더 많이 소비하게 됩니다. 결국 오염은 펌프, 모터, 밸브 포함 유압 시스템 전체로 퍼질 수 있습니다. 그러면 치명적인 손상과 추가 다운타임으로 이어질 수 있습니다.






오염으로 인한 실린더 손상을 방지하려면?

  • 정기적 정비와 예방 점검을 포함해 유압 시스템을 깨끗하게 유지하기 위해 적극적으로 사전 조처를 하세요. 작동 및 정비 매뉴얼에서 구체적 지침을 확인하세요.
  • S•O•S℠ 유체 분석과 함께 고품질 Cat 필터와 Cat 유체를 사용하세요. 유체 분석은 뭔가 잘못되기 전에 문제를 파악하게 돕습니다.
  • Cat 특약점과 상의해서 유압 시스템 기술 분석을 실시하세요. 실린더 드리프트 속도, 실린더 사이클 시간, 시스템 압력 점검으로 숨겨진 문제를 찾을 수 있습니다.









유압 시스템 점검 방법은?

우선 엔진을 시동하고 삐걱거리거나 갈리는 소음이 나는지 들어보세요. 이런 소리로 펌프 공동현상이나 베어링 고장 또는 느슨함을 알 수 있습니다.

그런 다음 장비를 끄십시오. 키를 ‘켜기’ 위치로 돌리고 레버를 앞뒤로 움직여 유압을 해제하세요. 점검을 계속하기 전에 구성품이 충분히 식게 하세요.

그런 다음 육안 검사를 하세요.

  • 시야 게이지를 검사해서 유액을 추가해야 하는지 확인
  • 조향/브레이크 밸브와 유압 펌프 주변에 누출 및 손상된 호스가 있는지 확인
  • 호스 클램프가 느슨하거나 손상됐는지 확인
  • 오일 쿨러와 콘덴서 라인 연결부 주변에 누수가 있는지, 호스가 닳았는지 확인
  • 팬 모터 연결 지점에 누출이 없는지 확인
  • 리프트 및 틸트 실린더 씰에 먼지가 쌓이는지 확인(누수가 잘 보이지 않는 지점임)
  • 실린더 로드, 링크 핀, 조인트가 손상됐는지 확인

참고: 항상 작동 및 정비 매뉴얼에서 구체적 지침을 확인하세요.






교체 시점에 왜 Cat 유압 실린더를 선택해야 하나요?

Cat 유압 실린더는 내구성과 정밀도가 향상되도록 설계되어 거친 작업에도 매우 적합합니다.

  • 실린더 배럴은 엔드 캡으로 닫히고 연마되어 오염 위험을 줄이고 씰 수명을 연장합니다.
  • 로드 아이는 관성 마찰 용접 공정을 통해 피스톤 로드에 부착돼 조인트 결합력을 강화합니다.
  • 씰링 시스템은 압력 스파이크를 흡수하고 측면 하중을 견디며 오염을 방지합니다.
  • 로드에 유도 경화를 적용하면 경화 깊이가 더 깊어져 기계적 특성이 향상되고 찌그러짐, 긁힘, 내부 충격 등 손상에 대한 보호 기능이 향상됩니다.


















/

온라인 주문

정비와 수리가 필요할 때 시간과 노력을 더욱 절약하는 방법입니다. Cat 셀프서비스 옵션을 parts.cat.com에서 주문하세요.
