技术规格
| 钻压 | 最大 32655 kg（71993 lb） 最大 32655 kg（71993 lb） |
| 孔径 | 152-250 mm（6-9.875 in） 152-250 mm（6-9.875 in） |
| 发动机 | C27，1800 rpm C27，1800 rpm |
我的帐户
登录
欢迎！登录以实现 Cat.com 体验的个性化
如果您已拥有其他 Cat 应用程序的帐户，则可以使用同一帐户在此登录。
立即注册
一个帐户在手，Cat 精彩尽享。
您的 Caterpillar 帐户是唯一帐户，用于登录以选择我们提供的服务和应用。在线购买零件和机器，管理您的设备机群，实现移动工作，等等。
提高燃油效率
由于采用了电子控制策略，降低了发动机转速并实现了较低的怠速速度
标准自控功能
集成了钻机辅助功能和基本构件 Cat MineStar™ 自控解决方案
延长正常运行时间
延长维修周期，提高可维修性，可选择机载 MineStar 运行状况监控功能
概述
Cat® 全新设计打造。只为实现高效生产

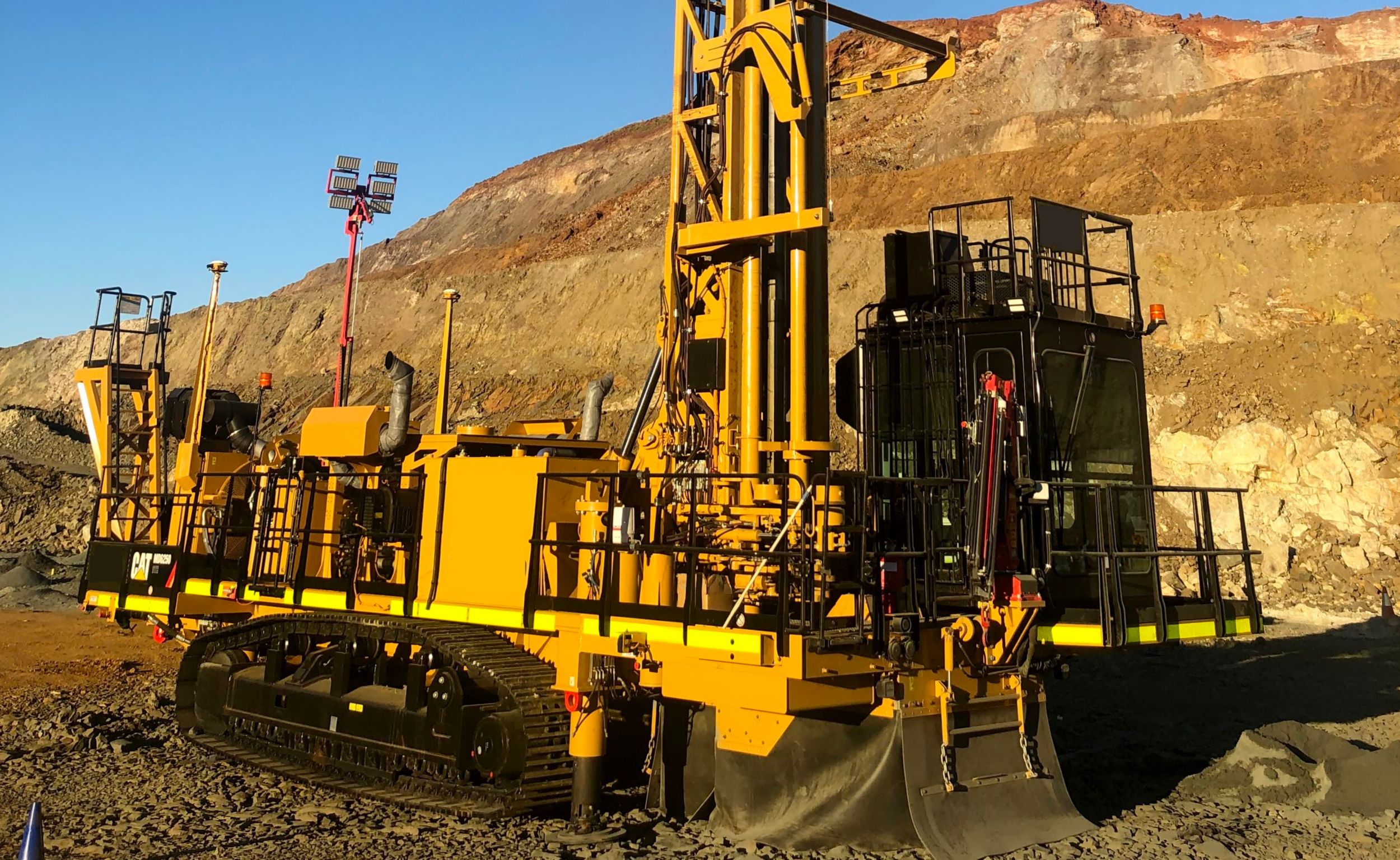

Cat® MD® 6250 牙轮钻机全部采用 Cat 零件全新设计制造，可帮助您最大限度提高业务运营的收益。MD6250 具有内置自动功能以及集成 Cat MineStar™ 技术的选件，可在任何钻采坚硬岩石的应用中提供准确、可靠的性能。该设备拥有成本低，易于操作，具有更好的可维修性和您所期望的 Caterpillar 可靠性能 — 并且能够获得 Caterpillar 代理商网络的世界一流支持。MD6250 钻孔直径为 152-250 mm（6-9.8 in），并且针对旋转和潜孔钻井模式下的单程或多程钻孔作业进行了优化。
优点
提高燃油效率
由于采用了电子控制策略，降低了发动机转速并实现了较低的怠速速度
标准自控功能
集成了钻机辅助功能和基本构件 Cat MineStar™ 自控解决方案
延长正常运行时间
延长维修周期，提高可维修性，可选择机载 MineStar 运行状况监控功能
性能概览
世界一流的操作台
- 符合人机工程学的控制装置，有助于操作员保持警惕，避免疲劳
- 多功能操纵手柄控制装置和触摸屏监视器直观易用
- 配备多个摄像头和全长窗户，提供绝佳视野
- 可选装加热通风座椅，提高操作员的舒适度
100% CAT 集成
- 以 Cat 为核心，所有 Cat 钻机型号设计特点一致，且使用通用的零部件
- 自动操作功能的共享软件
- Cat 代理商网络作为坚实后盾，提供世界一流的支持
Cat 电子装置：机器的关键所在
- 所有 Cat 机器均采用通用的电子架构，确保技术人员快速熟悉
- Cat 电子技师（Cat ET，Cat Electronic Technician）可轻松快捷地执行故障排除
- 作为集成未来自控解决方案的通用平台
- Product Link™ Elite 提供实时性能跟踪
匹配的动力传动系
- 容积式空气流量控制可以帮助操作员减少高达 50% 的空气流量，以配合特定的钻具和应用。
- C27 发动机匹配该系列中最大“标准”压缩机，可实现快速循环
- 动力传动系经过优化，可轻松应对严苛的钻孔应用
- 高低压配置实现了变流量空气控制
- 推进力、旋转扭矩和空气均可达到最佳状态，有助于降低油耗
技术和自动化
- 集成钻机辅助功能，包括自动调平、自动回缩千斤顶、自动提升和降低钻塔以及自动钻孔
- 机器运行状况和性能监控功能帮助确保机器高效运行
- 钻孔深度计帮助减少钻孔过深或不足的情况
- 可直接连接 Cat MineStar™ 信息化系统技术套件，包括 Terrain for Drilling 和 Command for Drilling
安全
- 配备多个摄像头和全长窗户，提供绝佳视野
- MineStar Command for Drilling 技术可实现远程操作或自控作业，无需操作员进入机器内部
- 7 个发动机关闭按钮和 40 多个条件安全互锁装置
- 防滑表面使进出和维修更加安全
- LED 内部照明灯与背光操纵手柄和键盘；外部聚光灯和泛光灯照亮进出通道和主要维修点
维修保养便利性
- 大型水箱和燃油箱减少了加注时间
- 集中维修保养点、整洁的软管布置和布线减少了维护时间
- Cat MineStar Health 产品实现了车内运行状况和性能监控
- 延长的维修周期缩短了维护停机时间
可持续性
- 经过精心设计，油耗更少，减少了发动机排放
- Tier 4 Final 发动机可有效减少氮氧化物与颗粒物的排放
- 通过改进系统和部件的通用性，并减少专用零件数量，减少了浪费并降低了拥有和运营成本
- 保养间隔更长，减少了排放到环境中的废物量
产品技术规格适用产品 MD6250
基本规格
| 11.2 m（36.7'）钻塔 - 孔径范围 | 最长 152 到 250 mm（最长 6 到 9.8"） 最长 152 到 250 mm（最长 6 到 9.8"） |
| 11.2 m（36.7'）钻塔 - 孔深范围 - 单程钻深 | 36.7 ft 11.2 m |
| 11.2 m（36.7'）钻塔 - 孔深范围 - 多程钻深 | 钻深可达 53.9 m（176.7 ft） 钻深可达 53.9 m（176.7 ft） |
| 11.2 m（36.7'）钻塔 - 下推能力 | 最大 20411 kg（最大 45000 lb） 最大 20411 kg（最大 45000 lb） |
| 11.2 m（36.7'）钻塔 - 提钻能力 | 最大 20411 kg（最大 45000 lb） 最大 20411 kg（最大 45000 lb） |
| 11.2 m（36.7'）钻塔 - 提钻速度 | 2.65 ft/s 0.81 m/s |
| 11.2 m（36.7'）钻塔 - 钻头负载 - 单程 | 最大 22321 kg（49210 lb） 最大 22321 kg（49210 lb） |
| 13.6 m（44.6'）钻塔 - 孔径范围 | 最长 152 到 250 mm（最长 6 到 9.8"） 最长 152 到 250 mm（最长 6 到 9.8"） |
| 13.6 m（44.6'）钻塔 - 孔深范围 - 单程钻深 | 44.6 ft 13.6 m |
| 13.6 m（44.6'）钻塔 - 孔深范围 - 多程钻深 | 钻深可达 37.9 m（124.6'） 钻深可达 37.9 m（124.6'） |
| 13.6 m（44.6'）钻塔 - 下推能力 | 最大 29483 kg（最大 65000 lb） 最大 29483 kg（最大 65000 lb） |
| 13.6 m（44.6'）钻塔 - 提钻能力 | 最大 22113 kg（最大 48750 lb） 最大 22113 kg（最大 48750 lb） |
| 13.6 m（44.6'）钻塔 - 提钻速度 | 2.16 ft/s 0.66 m/s |
| 13.6 m（44.6'）钻塔 - 钻头负载 - 单程 | 最大 32655 kg（71993 lb） 最大 32655 kg（71993 lb） |
| 美国 EPA Tier 2 等效标准 - 发动机 | 1800 rpm 时的 C27 ACERT™ 1800 rpm 时的 C27 ACERT™ |
| 美国 EPA Tier 2 等效标准 - 排放 | 美国 EPA Tier 2 等效标准 美国 EPA Tier 2 等效标准 |
| 美国 EPA Tier 4 Final 排放标准 - 发动机 | 1800 rpm 时的 C27 ACERT 1800 rpm 时的 C27 ACERT |
| 美国 EPA Tier 4 Final - 排放标准 | 美国环保署 Tier 4 Final 美国环保署 Tier 4 Final |
| 压缩机 - 旋转钻孔 | 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） |
| 压缩机 - DTH 钻孔（1） | 34.4 bar（500 psi）时为 38.2 m³/min（1,350 ft³/min） 34.4 bar（500 psi）时为 38.2 m³/min（1,350 ft³/min） |
| 压缩机 - DTH 钻孔（2） | 24.1 bar（350 psi）时为 42.4 m³/min（1,500 ft³/min） 24.1 bar（350 psi）时为 42.4 m³/min（1,500 ft³/min） |
| 倾斜钻孔 | 垂直至 30°（以 5° 为增量） 垂直至 30°（以 5° 为增量） |
| 美国 EPA Tier 2 等效标准 - 额定功率（ISO 14396） | 826 HP 616 kW |
| 美国 EPA Tier 4 Final - 额定功率（ISO 14396） | 872 HP 643 kW |
发动机选择
| 部件（1） | 双起动马达 双起动马达 |
| 部件（2） | 乙醚辅助起动装置（乙醚瓶当地提供） 乙醚辅助起动装置（乙醚瓶当地提供） |
| 部件（3） | 乙醚辅助起动装置（乙醚瓶当地提供） 乙醚辅助起动装置（乙醚瓶当地提供） |
| 特性 | 计划油样分析（S·O·SSM）口 计划油样分析（S·O·SSM）口 |
| 排放：美国 EPA Tier 4 Final 等效排放标准 - ISO 14396 | 872 HP 650 kW |
| 排放：美国 EPA Tier 4 Final 等效排放标准 - ISO 14396（DIN） | 884 mhp（PS） 884 mhp（PS） |
| 排放：美国 EPA Tier 2 等效排放标准 - ISO 14396（DIN） | 838 mhp（PS） 838 mhp（PS） |
| 排放：美国 EPA Tier 2 等效排放标准 - ISO 14396 | 826 HP 616 kW |
| 排放：美国 EPA Tier 2 等效排放标准 - 发动机功率 | C27，1800 rpm C27，1800 rpm |
| 排放：美国 EPA Tier 4 Final 等效排放标准 - 发动机功率 | C27，1800 rpm C27，1800 rpm |
压缩机选择
| DTH 钻孔 | 包括工具润滑系统和潜孔锤存放架 包括工具润滑系统和潜孔锤存放架 |
| DTH 钻孔 - 1350 cfm/500 psi | 34.4 bar（500 psi）时为 38.2 m³/min（1350 ft³/min），包括 113.5 L（30 gal）工具注油器 34.4 bar（500 psi）时为 38.2 m³/min（1350 ft³/min），包括 113.5 L（30 gal）工具注油器 |
| DTH 钻孔 - 1500 cfm/350 psi | 24.1 bar（350 psi）时为 42.4 m³/min（1500 ft³/min），包括 113.5 L（30 gal）工具注油器 24.1 bar（350 psi）时为 42.4 m³/min（1500 ft³/min），包括 113.5 L（30 gal）工具注油器 |
| 旋转钻孔 | 可选工具润滑系统 可选工具润滑系统 |
| 旋转钻孔 - 2000 cfm/125 psi | 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） |
| 选择 | 配有吹扫空气管线的电子压缩机控制和调节 配有吹扫空气管线的电子压缩机控制和调节 |
| 备注 | 通过压缩机可变容积控制装置，操作员可以限制空气输出，从而降低燃气油耗。高压和低压压缩机均包含此功能。 通过压缩机可变容积控制装置，操作员可以限制空气输出，从而降低燃气油耗。高压和低压压缩机均包含此功能。 |
接收器储罐选择
| 选择（1） | 低压 8.6 bar（125 psi），适用于 ASME/CRN/AU 或 CE 低压 8.6 bar（125 psi），适用于 ASME/CRN/AU 或 CE |
| 选择（2） | 高压 24.1 或 34.4 bar（350 或 500 psi），适用于 ASME/CRN/AU 或 CE 高压 24.1 或 34.4 bar（350 或 500 psi），适用于 ASME/CRN/AU 或 CE |
制冷
| 部件（1） | 便于进行清洁的冷却器 便于进行清洁的冷却器 |
| 部件（2） | 独立的发动机冷却模块 独立的发动机冷却模块 |
| 部件（3） | 所有冷却器芯件均可更换 所有冷却器芯件均可更换 |
| 部件（4） | 自动变速风扇控制 自动变速风扇控制 |
| 特性 | 能够在 52°C（125°F）的高温条件下运行 能够在 52°C（125°F）的高温条件下运行 |
气候选择
| 气候等级为 1 级的标准油液和润滑油（1） | 额定温度低至 –1°C（30°F） 额定温度低至 –1°C（30°F） |
| 气候等级为 1 级的标准油液和润滑油（2） | 可承受 52°C（125°F）的高温 可承受 52°C（125°F）的高温 |
| 气候等级为 2 级的极地油液和润滑油 | 额定温度低至 –18°C（–0.4°F） 额定温度低至 –18°C（–0.4°F） |
| 气候等级为 4 级的极地油液和润滑油（1） | 额定温度低至 –40°C（–40°F） 额定温度低至 –40°C（–40°F） |
| 气候等级为 4 级的极地油液和润滑油（2） | 柴油驱动加热系统，在发动机缸体中加热和循环发动机冷却液，钻台下方水箱，蓄电池座加热元件 柴油驱动加热系统，在发动机缸体中加热和循环发动机冷却液，钻台下方水箱，蓄电池座加热元件 |
| 气候等级为 4 级的极地油液和润滑油（3） | 全套极地润滑油套件，包括发动机机油和液压油 全套极地润滑油套件，包括发动机机油和液压油 |
| 气候等级为 4 级的极地油液和润滑油（4） | 带断路器面板的电加热套件，可为以下设备供电：用于压缩机接收器储罐的 120V 加热衬垫，用于水箱到水泵的软管的电伴热带以及快速注水组件和主储罐 带断路器面板的电加热套件，可为以下设备供电：用于压缩机接收器储罐的 120V 加热衬垫，用于水箱到水泵的软管的电伴热带以及快速注水组件和主储罐 |
| 气候等级为 4 级的极地油液和润滑油（5） | 带可切换 240-600 V（50 A）接头的岸电接线盒（柴油发电机组和/或插头当地提供）。盒内包含标准的 50 Hz 蓄电池充电器，如果需要通过售后市场订购 60 Hz 充电器，请参阅 P-n 540-4271 带可切换 240-600 V（50 A）接头的岸电接线盒（柴油发电机组和/或插头当地提供）。盒内包含标准的 50 Hz 蓄电池充电器，如果需要通过售后市场订购 60 Hz 充电器，请参阅 P-n 540-4271 |
| 气候等级为 4 级的极地油液和润滑油（6） | 断路器面板包括五（5）个附加断路器，用于当地提供的加热元件（如果需要） 断路器面板包括五（5）个附加断路器，用于当地提供的加热元件（如果需要） |
| 蓄电池，密封（1） | 数量：四（4）个 数量：四（4）个 |
| 蓄电池，密封（2 个） | 数量：六（6）个（寒冷天气 2 级及 4 级和/或半自控套件必需） 数量：六（6）个（寒冷天气 2 级及 4 级和/或半自控套件必需） |
机架和钻台
| 功能（1） | 调平千斤顶、A 形架/钻塔枢轴和钻台整体焊接至主机架，实现了最高的耐用性和长寿命 调平千斤顶、A 形架/钻塔枢轴和钻台整体焊接至主机架，实现了最高的耐用性和长寿命 |
| 功能（2） | 主燃油箱容量 1416 L（374 gal） 主燃油箱容量 1416 L（374 gal） |
| 功能（3） | 可选燃油容量额外增加 1416 L（374 gal），总容量达 2832 L（748 gal）；（自控套件必需） 可选燃油容量额外增加 1416 L（374 gal），总容量达 2832 L（748 gal）；（自控套件必需） |
| 功能（4） | 除了主入口以外，钻台区域上还有三（3）个出入点 除了主入口以外，钻台区域上还有三（3）个出入点 |
| 功能（5） | 除了主入口以外，钻台区域上还有三（3）个出入点 除了主入口以外，钻台区域上还有三（3）个出入点 |
| 功能（6） | 绕行式驾驶室登车梯（带有扶手和脚踏板），从驾驶室周围通往钻台（选件） 绕行式驾驶室登车梯（带有扶手和脚踏板），从驾驶室周围通往钻台（选件） |
| 部件（1） | 固定式钻台；用于垂直钻孔和倾斜钻孔 固定式钻台；用于垂直钻孔和倾斜钻孔 |
| 部件（2） | 四个调平千斤顶可在任何方向上调平 7° 钻台 四个调平千斤顶可在任何方向上调平 7° 钻台 |
| 部件（3） | 重负荷牵引挂钩（前端） 重负荷牵引挂钩（前端） |
| 部件（4） | 四（4）个吊耳，用于与钢缆或链条配合使用 四（4）个吊耳，用于与钢缆或链条配合使用 |
| 部件（5） | 进出驾驶室区域的固定检修梯 进出驾驶室区域的固定检修梯 |
| 部件（6） | 坚固的护栏，带脚踏板，自闭闸门 坚固的护栏，带脚踏板，自闭闸门 |
| 功能（7） | 用于在非钻孔端安装灭火器和/或柴油发电机组的平台（选件） 用于在非钻孔端安装灭火器和/或柴油发电机组的平台（选件） |
机架检修选择
| 选择（1） | 进出驾驶室区域的固定检修梯 进出驾驶室区域的固定检修梯 |
| 选择（2） | 驾驶室周围通往钻台的层叠式液压楼梯和通道（选件）。包括在登梯放下时启用的千斤顶和行走互锁 驾驶室周围通往钻台的层叠式液压楼梯和通道（选件）。包括在登梯放下时启用的千斤顶和行走互锁 |
钻台杂项
| 部件（1） | 工具箱（选件） 工具箱（选件） |
| 部件（2） | 钻台上的液压观察舱口，带聚光灯（选件） 钻台上的液压观察舱口，带聚光灯（选件） |
| 部件（3） | 从驾驶室启动的钻管螺纹润滑器（选件） 从驾驶室启动的钻管螺纹润滑器（选件） |
| 部件（4） | 动臂起重机预装装置（选件） 动臂起重机预装装置（选件） |
底盘系统
| 型号 | Cat® 336E EL 型挖掘机 Cat® 336E EL 型挖掘机 |
| 托链轮 | 三（3） 三（3） |
| 履带链条防护装置和导轨 | 二级 二级 |
| 牵引杆拉力 | 93745 lbf 417000 N |
| 三抓地齿（1） | 600 mm（23.6 in）；用于坚硬岩石；0.88 bar（12.7 psi）接地比压 600 mm（23.6 in）；用于坚硬岩石；0.88 bar（12.7 psi）接地比压 |
| 三抓地齿（2） | 750 mm（29.5 in）；用于松软岩石；1.10 bar（15.9 psi）接地比压 750 mm（29.5 in）；用于松软岩石；1.10 bar（15.9 psi）接地比压 |
| 下支重轮 | 十二（12）个 十二（12）个 |
| 行驶速度 | 1.5 mile/h 2.45 km/h |
液压系统
| 部件（1） | 两（2）个主泵 — 145 cc（活塞，带比例式电子控制装置） 两（2）个主泵 — 145 cc（活塞，带比例式电子控制装置） |
| 部件（2） | 一（1）个辅助回路泵 — 110 cc（活塞，负载感应） 一（1）个辅助回路泵 — 110 cc（活塞，负载感应） |
| 部件（3） | 两（2）个风扇泵 — 74 cc（活塞，带比例式电子控制装置） 两（2）个风扇泵 — 74 cc（活塞，带比例式电子控制装置） |
| 部件（4） | 两（2）个加注泵 — 43.9 + 56.5 cc（双排挡，固定排量） 两（2）个加注泵 — 43.9 + 56.5 cc（双排挡，固定排量） |
| 部件（5） | 计划油样分析（S∙O∙S）取样口 计划油样分析（S∙O∙S）取样口 |
尺寸（近似值）- 13.6 m（44.6'）钻塔
| 非驾驶室端宽度 | 15.9 ft 4.845 m |
| 驾驶室端宽度 | 18.45 ft 5.624 m |
| 注 | 长宽尺寸包括：方便进出驾驶室的层叠式楼梯和绕行通道。 长宽尺寸包括：方便进出驾驶室的层叠式楼梯和绕行通道。 |
| 仅钻塔装运长度 | 61.4 ft 18.72 m |
| 高度 - 钻塔升起 | 61.13 ft 19.546 m |
| 车斗长度 | 38.41 ft 11.708 m |
| 长度 - 钻塔降下 | 66.17 ft 20.18 m |
| 高度 - 钻塔降下 | 16.84 ft 5.134 m |
液压卸管钳
| 可变夹持液压卸管钳的夹持范围（1） | 114-152 mm（4.5-6 in） 114-152 mm（4.5-6 in） |
| 可变夹持液压卸管钳的夹持范围（2） | 152-216 mm（6.0-8.5 in） 152-216 mm（6.0-8.5 in） |
工具套件 DTH
| 部件（7） | 钻管刮泥器密封 钻管刮泥器密封 |
| 部件（8） | 钻具润滑器包括 DTH 压缩机 钻具润滑器包括 DTH 压缩机 |
| 部件（1） | 两件式滚轮钻台套管 两件式滚轮钻台套管 |
| 部件（2） | 钻管定位器滚轮 钻管定位器滚轮 |
| 部件（3） | 钻台卡钳 钻台卡钳 |
| 部件（4） | 减震短节 减震短节 |
| 部件（5） | 顶部短节 顶部短节 |
| 部件（6） | 潜孔锤短节 潜孔锤短节 |
安全与保护装置
| 特性 | 15 度的接近角有助于在平板拖车上装载和卸载 15 度的接近角有助于在平板拖车上装载和卸载 |
| 部件（13） | 吊耳 吊耳 |
| 部件（14） | 前车窗护罩（选件） 前车窗护罩（选件） |
| 特性（1） | 非钻孔端平台，用于安装灭火器和/或柴油发电机组（选件） 非钻孔端平台，用于安装灭火器和/或柴油发电机组（选件） |
| 特性（2） | 15 度的接近角有助于在平板拖车上装载和卸载 15 度的接近角有助于在平板拖车上装载和卸载 |
| 部件（1） | 合金钻台盖板，用于在钻塔处于水平位置时进行检修 合金钻台盖板，用于在钻塔处于水平位置时进行检修 |
| 部件（2） | 七（7）个发动机停机按钮，位于每个钻机进出点旁、驾驶室内、发动机区域中、钻台上 七（7）个发动机停机按钮，位于每个钻机进出点旁、驾驶室内、发动机区域中、钻台上 |
| 部件（3） | 四十（40）多个条件安全互锁装置 四十（40）多个条件安全互锁装置 |
| 部件（4） | 前部钻机车窗整个长度上的铰接式车窗护罩 前部钻机车窗整个长度上的铰接式车窗护罩 |
| 部件（5） | 除了主入口以外，钻台区域上还有三（3）个出入点 除了主入口以外，钻台区域上还有三（3）个出入点 |
| 部件（6） | 自闭闸门为出入登梯位置提供保护 自闭闸门为出入登梯位置提供保护 |
| 部件（7） | 通过驾驶室内的按钮起动的电动喇叭 通过驾驶室内的按钮起动的电动喇叭 |
| 部件（8） | 自动音响行走警报器 自动音响行走警报器 |
| 部件（9） | 安装在钻台下方的蓄电池箱，带有键锁式蓄电池断开/起动器断开/远程跨接起动端子 安装在钻台下方的蓄电池箱，带有键锁式蓄电池断开/起动器断开/远程跨接起动端子 |
| 部件（10） | 带有安全固定电缆的压缩机空气软管 带有安全固定电缆的压缩机空气软管 |
| 部件（11） | 防滑表面 防滑表面 |
| 部件（12） | 非钻孔端牵引挂钩 非钻孔端牵引挂钩 |
操作员环境
| 驾驶室 - 高级 |
— 额外的存储空间 — 加热和通风型真皮座椅 — 重负荷悬浮座椅 — 双窗格车窗玻璃 — 用于钻机车窗的可拆卸护罩，以及动力传动系一侧车窗的可拆卸护罩 — 用于钻机车窗以及前后窗的雨刷器 — 额外的存储空间 — 加热和通风型真皮座椅 — 重负荷悬浮座椅 — 双窗格车窗玻璃 — 用于钻机车窗的可拆卸护罩，以及动力传动系一侧车窗的可拆卸护罩 — 用于钻机车窗以及前后窗的雨刷器 |
| 标准驾驶室 |
— 布面座椅 — 单窗格车窗玻璃 — 用于钻机车窗的可拆卸护罩 — 用于钻机车窗的雨刷器 — 布面座椅 — 单窗格车窗玻璃 — 用于钻机车窗的可拆卸护罩 — 用于钻机车窗的雨刷器 |
| 驾驶室设计 |
— 3 m²（32.3 ft²）的宽敞 FOPS（Falling Object Protective Structure，防落物保护结构）驾驶室，配备集成式操作台 — 驾驶室橡胶减振器 — 操作台设计集成了符合人机工程学的座椅、带全套仪表的操纵手柄控制装置，以及双 254 mm（10 in）彩色显示屏、高清触摸屏和 12 伏电源端口 — 用于 cc 摄像头的额外显示屏；彩色、高分辨率 254 mm（10 in） — 三（3）个 cc 摄像头（前面和左侧）使操作员座椅位置具有 360° 视野；钻塔上的摄像头可查看管架转盘/顶部驱动装置的运行状况 — 电源转换器 24V 转 12V — 用于通信和娱乐立体声的无线电预留装置 — 两个外摆式检修门和 Cat 钥匙锁 — 文件架 — 可拆卸地板垫 — 3 m²（32.3 ft²）的宽敞 FOPS（Falling Object Protective Structure，防落物保护结构）驾驶室，配备集成式操作台 — 驾驶室橡胶减振器 — 操作台设计集成了符合人机工程学的座椅、带全套仪表的操纵手柄控制装置，以及双 254 mm（10 in）彩色显示屏、高清触摸屏和 12 伏电源端口 — 用于 cc 摄像头的额外显示屏；彩色、高分辨率 254 mm（10 in） — 三（3）个 cc 摄像头（前面和左侧）使操作员座椅位置具有 360° 视野；钻塔上的摄像头可查看管架转盘/顶部驱动装置的运行状况 — 电源转换器 24V 转 12V — 用于通信和娱乐立体声的无线电预留装置 — 两个外摆式检修门和 Cat 钥匙锁 — 文件架 — 可拆卸地板垫 |
| 座椅 | — 旋转座椅，锁具和两点式/76 mm（3 in）宽回缩安全带，倾斜（5° 调整），腰部支撑，座椅前/后调节 80 mm（3.1 in） — 旋转座椅，锁具和两点式/76 mm（3 in）宽回缩安全带，倾斜（5° 调整），腰部支撑，座椅前/后调节 80 mm（3.1 in） |
| 车窗 |
— 驾驶室前部、后部和右侧大型窗户；带护罩的全长钻机窗户 — 带通用清洗液箱的挡风玻璃雨刷器 — 驾驶室前部、后部和右侧大型窗户；带护罩的全长钻机窗户 — 带通用清洗液箱的挡风玻璃雨刷器 |
| 照明 |
— 操作员座椅处的 LED 内部灯和地图灯、背光操纵手柄和键盘 — 用于为钻机周边提供照明的泛光灯 — 用于动力总成区域、钻台、钻塔转盘、上下扶梯和走道的聚光灯 — 照明套件包含 4200 流明泛光灯（用于照射周边）、钻塔净空灯、安装在驾驶室上的频闪灯、安装在前部的行走标志灯 — 操作员座椅处的 LED 内部灯和地图灯、背光操纵手柄和键盘 — 用于为钻机周边提供照明的泛光灯 — 用于动力总成区域、钻台、钻塔转盘、上下扶梯和走道的聚光灯 — 照明套件包含 4200 流明泛光灯（用于照射周边）、钻塔净空灯、安装在驾驶室上的频闪灯、安装在前部的行走标志灯 |
| HVAC |
— 地板加热通风口 — 顶装式空调/加热/加压装置 — 滤清器可从钻台上进行检修 — 主窗户上配有 HVAC 除雾通风口 — 地板加热通风口 — 顶装式空调/加热/加压装置 — 滤清器可从钻台上进行检修 — 主窗户上配有 HVAC 除雾通风口 |
旋转式工具套件
| 部件（7） | 钻具润滑器（选装） 钻具润滑器（选装） |
| 部件（8） | 减震短节（选件） 减震短节（选件） |
| 部件（1） | 整体式滚轮钻台套管 整体式滚轮钻台套管 |
| 部件（2） | 钻管定位器滚轮 钻管定位器滚轮 |
| 部件（3） | 钻台卡钳 钻台卡钳 |
| 部件（4） | 顶部短节 顶部短节 |
| 部件（5） | 钻头短节 钻头短节 |
| 部件（6） | 钻管刮泥器密封 钻管刮泥器密封 |
操作系统控制装置 - 标准
| 部件（22） | 预先布置了用于地形和自控作业的管线 预先布置了用于地形和自控作业的管线 |
| 部件（23） |
钻机辅助自动功能： — 自动调平、自动千斤顶回缩 — 自动钻塔升起和锁定、自动钻塔解锁和停车 钻机辅助自动功能： — 自动调平、自动千斤顶回缩 — 自动钻塔升起和锁定、自动钻塔解锁和停车 |
| 部件（1） | 用于钻孔、运输、调平和辅助功能的电气控制装置 用于钻孔、运输、调平和辅助功能的电气控制装置 |
| 部件（2） | 电子压缩机控制 电子压缩机控制 |
| 部件（3） | 旋转扭矩控制装置 旋转扭矩控制装置 |
| 部件（4） | 虚拟旋转头行程限位器和互锁装置 虚拟旋转头行程限位器和互锁装置 |
| 部件（5） | 钻管定位器接合/分离指示器 钻管定位器接合/分离指示器 |
| 部件（6） | 钻孔深度计 钻孔深度计 |
| 部件（7） | 钻机性能和钻机运行状况显示系统 钻机性能和钻机运行状况显示系统 |
| 部件（8） | 机器运行状况的数据记录以及警告和故障代码记录，带有导出功能 机器运行状况的数据记录以及警告和故障代码记录，带有导出功能 |
| 部件（9） | 发动机延迟停机 发动机延迟停机 |
| 部件（10） | 旋转头转速计（数字屏幕显示） 旋转头转速计（数字屏幕显示） |
| 部件（11） | 用于液压、燃油、压缩机和发动机的滤清器指示器 用于液压、燃油、压缩机和发动机的滤清器指示器 |
| 部件（12） | 显示屏中的千斤顶压力传感器 显示屏中的千斤顶压力传感器 |
| 部件（13） | 抑尘控制 抑尘控制 |
| 部件（14） | 钻塔锁指示灯 钻塔锁指示灯 |
| 部件（15） | ECM 比例式风扇转速控制系统 ECM 比例式风扇转速控制系统 |
| 部件（16） | 行走互锁，机器稳定性极限 行走互锁，机器稳定性极限 |
| 部件（17） | 行走互锁，钻管入孔 行走互锁，钻管入孔 |
| 部件（18） | 行走互锁，在钻塔升起时锁定，或在钻塔降下时停车 行走互锁，在钻塔升起时锁定，或在钻塔降下时停车 |
| 部件（19） | 行走互锁，千斤顶缩回 行走互锁，千斤顶缩回 |
| 部件（20） | 行走互锁，绞盘停止 行走互锁，绞盘停止 |
| 部件（21） | 驾驶室环境控制（空调、滤清器、加热、风扇转速） 驾驶室环境控制（空调、滤清器、加热、风扇转速） |
尺寸（近似值）- 11.2 m（36.7'）钻塔
| 非驾驶室端宽度 | 15.9 ft 4.845 m |
| 驾驶室端宽度 | 18.45 ft 5.625 m |
| 注 | 长宽尺寸包括：方便进出驾驶室的层叠式楼梯和绕行通道。 长宽尺寸包括：方便进出驾驶室的层叠式楼梯和绕行通道。 |
| 仅钻塔装运长度 | 53.5 ft 16.32 m |
| 高度 - 钻塔升起 | 56.3 ft 17.146 m |
| 车斗长度 | 38.41 ft 11.708 m |
| 长度 - 钻塔降下 | 58.3 ft 17.78 m |
| 高度 - 钻塔降下 | 16.84 ft 5.134 m |
压缩机/接收器选择
| 接收器储罐选择（1） | 低压 8.6 bar（125 psi），适用于 ASME/CRN/AU 或 CE 低压 8.6 bar（125 psi），适用于 ASME/CRN/AU 或 CE |
| 接收器储罐选择（2） | 高压 24.1 或 34.4 bar（350 或 500 psi），适用于 ASME/CRN/AU 或 CE 高压 24.1 或 34.4 bar（350 或 500 psi），适用于 ASME/CRN/AU 或 CE |
| 压缩机 - 旋转钻孔 | 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） 8.6 bar（125 psi）时为 56.6 m³/min（2000 ft³/min） |
| 压缩机 - DTH 钻孔（1） | 34.4 bar（500 psi）时为 38.2 m³/min（1350 ft³/min） 34.4 bar（500 psi）时为 38.2 m³/min（1350 ft³/min） |
| 压缩机 - DTH 钻孔（2） | 24.1 bar（350 psi）时为 42.4 m³/min（1500 ft³/min） 24.1 bar（350 psi）时为 42.4 m³/min（1500 ft³/min） |
| 功能（1） | 通过压缩机可变容积控制装置，操作员可以限制空气输出，从而降低燃气油耗 通过压缩机可变容积控制装置，操作员可以限制空气输出，从而降低燃气油耗 |
| 功能（2） | 电子压缩机控制和调节装置 电子压缩机控制和调节装置 |
| 功能（3） | DTH 选择包括工具注油器 DTH 选择包括工具注油器 |
钻塔套件
| 倾斜钻孔 | 随附于任意一种钻塔 随附于任意一种钻塔 |
| 钻塔附件，手动 - 11.2 m（36.7 ft）或 13.6 m（44.6 ft）钻塔 | 一（1）个钢丝绳钻管打捞器，手动钻头篮 一（1）个钢丝绳钻管打捞器，手动钻头篮 |
| 钻塔附件，液压 - 11.2 mm（36.7 ft）钻塔 | 一（1）个液压驱动钻管打捞器，液压驱动型钻头篮 一（1）个液压驱动钻管打捞器，液压驱动型钻头篮 |
| 钻塔附件，液压 - 13.6 m（44.6 ft）钻塔 | 一（1）个液压驱动钻管打捞器，以及一（1）根钢绳钻管打捞器，液压驱动型钻头篮 一（1）个液压驱动钻管打捞器，以及一（1）根钢绳钻管打捞器，液压驱动型钻头篮 |
转盘（取决于钻塔尺寸和钻管直径）
| 标准转盘钻管：6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 |
– 127 mm（5 in） – 140 mm（5.5 in） – 152 mm（6 in） – 165 mm（6.5 in） – 178 mm（7 in） – 194 mm（7.625 in） – 127 mm（5 in） – 140 mm（5.5 in） – 152 mm（6 in） – 165 mm（6.5 in） – 178 mm（7 in） – 194 mm（7.625 in） |
| 标准转盘钻管：10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 |
– 127 mm（5 in） – 140 mm（5.5 in） – 152 mm（6 in） – 165 mm（6.5 in） – 178 mm（7 in） – 194 mm（7.625 in） – 127 mm（5 in） – 140 mm（5.5 in） – 152 mm（6 in） – 165 mm（6.5 in） – 178 mm（7 in） – 194 mm（7.625 in） |
| 双用途转盘钻管：11.2 m（36.7 ft）钻塔：可容纳两（2）根 10.6 m（35 ft）钻管和两（2）根 7.62 m（25 ft）钻管，以及用于连接 DTH 液压锤和三锥式钻头的适配器（不包括 DTH 液压锤和三锥式钻头） | 双用途钻管转盘可容纳 140 mm（5.5 in）或 168 mm（6.625 in）钻管 — 有关其他钻管直径，请联系工厂 双用途钻管转盘可容纳 140 mm（5.5 in）或 168 mm（6.625 in）钻管 — 有关其他钻管直径，请联系工厂 |
| 管架转盘，标准： |
11.2 m（36.7 ft）钻塔：可容纳四（4）根 10.6 m（35 ft）钻管 — 13.6 m（44.6 ft）钻塔：可容纳四（4）根 6.1 m（20 ft）钻管 11.2 m（36.7 ft）钻塔：可容纳四（4）根 10.6 m（35 ft）钻管 — 13.6 m（44.6 ft）钻塔：可容纳四（4）根 6.1 m（20 ft）钻管 |
灰尘控制选择
| 喷水装置与干式集尘器（2） | 自清洁式滤清器、带除尘器的尘槽 自清洁式滤清器、带除尘器的尘槽 |
| 喷水装置与干式集尘器（1） | 127 m³/min，4500 ft³/min）集尘器；包括标准喷水装置 127 m³/min，4500 ft³/min）集尘器；包括标准喷水装置 |
| 喷水装置 - 水箱安装在前钻台下方 | 336 gal（US） 1271 l |
| 高容量喷水装置 - 最大 - 水箱总容量 | 736 gal（US） 2786 l |
| 钻台下方水箱 - 容量 - 隔离，用于极端寒冷天气 | 336 gal（US） 1271 l |
| 钻台上方水箱 - 容量 | 400 gal（US） 1514 l |
| 选择（1） |
喷水装置 — 储罐安装在前部钻台的下方，1271 L（336 gal） — 水流量计、容量控制、储罐加注液位指示器 喷水装置 — 储罐安装在前部钻台的下方，1271 L（336 gal） — 水流量计、容量控制、储罐加注液位指示器 |
| 选择（2） |
喷水装置与干式集尘器，127 m³/min（4500 ft³/min）集尘器；包括标准喷水装置 — 自清洁式滤清器、带除尘器的尘槽 喷水装置与干式集尘器，127 m³/min（4500 ft³/min）集尘器；包括标准喷水装置 — 自清洁式滤清器、带除尘器的尘槽 |
| 选择（3） |
大容量喷水装置（最大）— 水箱总容量 2786 L（736 gal） — 钻台下方水箱（隔离，用于极端寒冷天气）容量 1271 L（336 gal） — 钻台上方水箱容量 1514 L（400 gal） 大容量喷水装置（最大）— 水箱总容量 2786 L（736 gal） — 钻台下方水箱（隔离，用于极端寒冷天气）容量 1271 L（336 gal） — 钻台上方水箱容量 1514 L（400 gal） |
| 选择（4） | 四面/箱形封闭式静态防尘罩 四面/箱形封闭式静态防尘罩 |
维修工具选件
| 起吊钩环（应要求提供） |
— API 螺纹 89 mm（3.5 in）— 用于提升相应的钻具（6.75 in 三锥式钻头，或 6 英寸级 DTH 潜孔锤） — API 螺纹 114 mm（4.5 in）— 用于提升相应的钻具（7.875 和 9 in 三锥式钻头或 8 英寸级 DTH 潜孔锤） — API 螺纹 140 mm（5.5 in）— 用于提升减震短节适配器 — BECO 螺纹 102 mm（4 in）— 用于提升相应的钻管（外径 5.5 in） — BECO 螺纹 114 mm（4.5 in）—用于提升相应的钻管（外径 6.0、6.5、6.625 和 7 in） — BECO 螺纹 152 mm（6 in）— 用于提升相应的钻管（外径 7.625 in） — API 螺纹 89 mm（3.5 in）— 用于提升相应的钻具（6.75 in 三锥式钻头，或 6 英寸级 DTH 潜孔锤） — API 螺纹 114 mm（4.5 in）— 用于提升相应的钻具（7.875 和 9 in 三锥式钻头或 8 英寸级 DTH 潜孔锤） — API 螺纹 140 mm（5.5 in）— 用于提升减震短节适配器 — BECO 螺纹 102 mm（4 in）— 用于提升相应的钻管（外径 5.5 in） — BECO 螺纹 114 mm（4.5 in）—用于提升相应的钻管（外径 6.0、6.5、6.625 和 7 in） — BECO 螺纹 152 mm（6 in）— 用于提升相应的钻管（外径 7.625 in） |
钻管
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 — 可容纳四（4）根 — 选件 4 | 6.5 in 165 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 — 可容纳四（4）根 — 选件 1 | 5 in 127 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 — 可容纳四（4）根 — 选件 6 | 7.625 in 194 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 1 | 5 in 127 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 - 选件 3 | 6 in 152 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 6 | 7.625 in 194 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 4 | 6.5 in 165 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 3 | 6 in 152 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 2 | 5.5 in 140 mm |
| 10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 - 可容纳四（4）根 - 选件 5 | 7 in 178 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 - 选件 2 | 5.5 in 140 mm |
| 6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 - 可容纳四（4）根 - 选件 5 | 7 in 178 mm |
钻塔和管架转盘特性
| 功能（7） | 滑动钻台卡钳组件 滑动钻台卡钳组件 |
| 13.6 m（44.6 ft）钻塔 - 孔径范围：152-250 mm（6-9.875 in）- 单程钻深 | 44.6 ft 13.6 m |
| 功能（5） | 下推和提钻钢绳自动张紧 下推和提钻钢绳自动张紧 |
| 11.2 m（36.7'）钻塔 - 提钻速度 | 2.65 ft/s 0.81 m/s |
| 功能（3） | 配置用于更换钻头的钻柱（在钻台上方） 配置用于更换钻头的钻柱（在钻台上方） |
| 功能（1） | 钻塔配置，配有管架转盘和倾斜钻孔套件（垂直，以 5 度为增量向外倾斜 30 度） 钻塔配置，配有管架转盘和倾斜钻孔套件（垂直，以 5 度为增量向外倾斜 30 度） |
| 功能（8） | 配有用于三锥式应用的滚轮钻台套管，用于 DTH 的两件式钻台套管 配有用于三锥式应用的滚轮钻台套管，用于 DTH 的两件式钻台套管 |
| 功能（10） | 钻管定位器 钻管定位器 |
| 功能（11） | 带有单个电机的旋转齿轮箱，转速高达 160 rpm，扭矩高达 11700 N∙m（8629 lbf-ft） 带有单个电机的旋转齿轮箱，转速高达 160 rpm，扭矩高达 11700 N∙m（8629 lbf-ft） |
| 功能（9） | 安装在钻塔上的闭路摄像头用于观察管架转盘/顶部驱动装置在堆叠钻管时的运行状况 安装在钻塔上的闭路摄像头用于观察管架转盘/顶部驱动装置在堆叠钻管时的运行状况 |
| 功能（6） | 可变夹持液压卸管钳，适合各种钻管直径 可变夹持液压卸管钳，适合各种钻管直径 |
| 11.2 m（36.7 ft）钻塔 - 孔径范围：152-250 mm（6-9.875 in）- 多程钻深 | 钻深可达 53.9 m（176.7 ft） 钻深可达 53.9 m（176.7 ft） |
| 功能（4） | 用于下推/提钻的单液压油缸和电缆系统 用于下推/提钻的单液压油缸和电缆系统 |
| 功能（2） | 液压驱动的自转位管架转盘适合 127 mm（5 in）到 194 mm（7.625 in）的钻管直径 液压驱动的自转位管架转盘适合 127 mm（5 in）到 194 mm（7.625 in）的钻管直径 |
| 13.6 m（44.6 ft）钻塔 - 孔径范围：152-250 mm（6-9.875 in）- 多程钻深 | 钻深可达 37.9 m（124.6'） 钻深可达 37.9 m（124.6'） |
| 13.6 m（44.6'）钻塔 - 提钻速度 | 2.16 ft/s 0.66 m/s |
| 11.2 m（36.7 ft）钻塔 - 钻头负载（单程） | 最大 22321 kg（49210 lb） 最大 22321 kg（49210 lb） |
| 11.2 m（36.7 ft）钻塔 - 下推能力 | 最大 20411 kg（最大 45000 lb） 最大 20411 kg（最大 45000 lb） |
| 13.6 m（44.6 ft）钻塔 - 钻头负载（单程） | 最大 32655 kg（71993 lb） 最大 32655 kg（71993 lb） |
| 13.6 m（44.6 ft）钻塔 - 下推能力 | 最大 29483 kg（最大 65000 lb） 最大 29483 kg（最大 65000 lb） |
| 13.6 m（44.6'）钻塔 - 提钻能力 | 最大 16584 kg（36563 lb） 最大 16584 kg（36563 lb） |
| 11.2 m（36.7'）钻塔 - 提钻能力 | 最大 15309 kg（33750 lb） 最大 15309 kg（33750 lb） |
钻塔和钻管转盘特性
| 功能（1） |
钻管转盘，标准： – 11.2 m（36.7 ft）钻塔：可容纳四（4）根 10.6 m（35 ft）钻管 – 13.6 m（44.6 ft）钻塔：可容纳四（4）根 6.1 m（20 ft）钻管 钻管转盘，标准： – 11.2 m（36.7 ft）钻塔：可容纳四（4）根 10.6 m（35 ft）钻管 – 13.6 m（44.6 ft）钻塔：可容纳四（4）根 6.1 m（20 ft）钻管 |
| 功能（2） |
钻管转盘，双用途： – 11.2 m（36.7 ft）钻塔：可容纳两（2）根 10.6 m（35 ft）钻管和两（2）根 7.62 m（25 ft）钻管，以及用于连接 DTH 液压锤和三锥式钻头的适配器（不包括 DTH 液压锤和三锥式钻头） –可容纳 140 mm（5.5 in）或 168 mm（6.625 in）钻管 – 有关其他钻管直径，请联系工厂 钻管转盘，双用途： – 11.2 m（36.7 ft）钻塔：可容纳两（2）根 10.6 m（35 ft）钻管和两（2）根 7.62 m（25 ft）钻管，以及用于连接 DTH 液压锤和三锥式钻头的适配器（不包括 DTH 液压锤和三锥式钻头） –可容纳 140 mm（5.5 in）或 168 mm（6.625 in）钻管 – 有关其他钻管直径，请联系工厂 |
| 功能（3） | 0 - 30° 垂直或倾斜钻孔；以 5° 为增量 0 - 30° 垂直或倾斜钻孔；以 5° 为增量 |
| 功能（4） | 液压驱动的自转位钻管转盘适合 127 mm（5 in）到 194 mm（7.625 in）的钻管直径 液压驱动的自转位钻管转盘适合 127 mm（5 in）到 194 mm（7.625 in）的钻管直径 |
| 功能（5） | 配置用于更换钻头的钻柱（在钻台上方） 配置用于更换钻头的钻柱（在钻台上方） |
| 功能（6） | 单缸下推/提钻系统 单缸下推/提钻系统 |
| 功能（7） | 下推和提钻钢绳自动张紧 下推和提钻钢绳自动张紧 |
| 功能（8） | 滑动钻台卡钳组件 滑动钻台卡钳组件 |
| 功能（9） | 配有滚轮钻台套管 配有滚轮钻台套管 |
| 功能（10） | 配有钢缆、吊钩以及遥控器的顶置绞盘；变速驱动，额定值 ≥ 1818 kg（4000 lb），伸展长度 6.1 m（20'），经过钻台（选件） 配有钢缆、吊钩以及遥控器的顶置绞盘；变速驱动，额定值 ≥ 1818 kg（4000 lb），伸展长度 6.1 m（20'），经过钻台（选件） |
| 功能（11） | 工具注油器，113.5 L（30 gal）注油系统（适用于低压压缩机配置的选件） 工具注油器，113.5 L（30 gal）注油系统（适用于低压压缩机配置的选件） |
| 功能（12） | 可变夹持力液压卸管钳范围为 114 mm 到 152 mm（4.5 in 到 6 in）或 152 mm 到 216 mm（6 in 到 8.5 in） 可变夹持力液压卸管钳范围为 114 mm 到 152 mm（4.5 in 到 6 in）或 152 mm 到 216 mm（6 in 到 8.5 in） |
| 功能（13） | 安装在钻塔上的闭路摄像头用于观察钻管转盘/顶部驱动装置在堆叠钻管时的运行状况 安装在钻塔上的闭路摄像头用于观察钻管转盘/顶部驱动装置在堆叠钻管时的运行状况 |
| 功能（14） | 用于进行倾斜钻孔或多程钻管搬运的钻管定位器，从驾驶室启动，带安全互锁装置 用于进行倾斜钻孔或多程钻管搬运的钻管定位器，从驾驶室启动，带安全互锁装置 |
| 功能（15） | 带有单个电机的旋转齿轮箱，转速高达 160 rpm，扭矩高达 11 600 N∙m（8555 lbf-ft） 带有单个电机的旋转齿轮箱，转速高达 160 rpm，扭矩高达 11 600 N∙m（8555 lbf-ft） |
钻塔附件
| 附件（1） | 11.2 m（36.7'）或 13.6 m（44.6'）手动钻管打捞器 – 一（1）个钢丝绳钻管打捞器，手动钻头篮 11.2 m（36.7'）或 13.6 m（44.6'）手动钻管打捞器 – 一（1）个钢丝绳钻管打捞器，手动钻头篮 |
| 附件（2） | 11.2 m（36.7 ft）钻塔，一（1）个液压驱动钻管打捞器、液压驱动型钻头篮 11.2 m（36.7 ft）钻塔，一（1）个液压驱动钻管打捞器、液压驱动型钻头篮 |
| 附件（3） | 13.6 m（44.6 ft）钻塔，一（1）个液压驱动钻管打捞器，带有一（1）根钢绳钻管打捞器，液压驱动型钻头篮 13.6 m（44.6 ft）钻塔，一（1）个液压驱动钻管打捞器，带有一（1）根钢绳钻管打捞器，液压驱动型钻头篮 |
带遥控器的顶置绞盘系统 – 选件
| 额定容量 | 4000 lb 1814 kg |
| 钢缆直径 | 0.5 in 13 mm |
| 伸展 - 穿过钻台 | 20 ft 6.1 m |
| 组件 | 变速驱动装置 变速驱动装置 |
旋转头顶部驱动系统
| 扭矩 - 单电机 | 8629 lb/ft 11700 N·m |
| 转速 | 0-160 rpm 0-160 rpm |
| 部件（1） | 心轴 — 140 mm（5.5 in）API 普通螺纹，带有花键套环 心轴 — 140 mm（5.5 in）API 普通螺纹，带有花键套环 |
| 部件（2） | 旋转扭矩控制装置 旋转扭矩控制装置 |
| 部件（3） | 虚拟旋转头行程互锁装置 虚拟旋转头行程互锁装置 |
操作环境
| 驾驶室套件 |
– 标准配置包括布面座椅、单窗格玻璃和用于钻机窗户的雨刮器 – 高级配置包括额外的存储、带加热和通风功能的皮革座椅、重负荷悬架、双窗格玻璃、前窗的可拆卸护罩、用于钻机窗户以及前后窗的雨刮器 – 标准配置包括布面座椅、单窗格玻璃和用于钻机窗户的雨刮器 – 高级配置包括额外的存储、带加热和通风功能的皮革座椅、重负荷悬架、双窗格玻璃、前窗的可拆卸护罩、用于钻机窗户以及前后窗的雨刮器 |
| 摄像头 | – 三（3）个 CC 摄像头（前部和左侧）从操作员座椅提供 360° 视野；钻塔上的摄像头可查看钻管转盘/顶部驱动装置的操作 – 三（3）个 CC 摄像头（前部和左侧）从操作员座椅提供 360° 视野；钻塔上的摄像头可查看钻管转盘/顶部驱动装置的操作 |
高级控制装置
| 部件（1） |
钻机辅助自动功能： – 单程自动钻孔（选件） 钻机辅助自动功能： – 单程自动钻孔（选件） |
自动化和技术
| 类型（1） | Cat Terrain 预留装置 Cat Terrain 预留装置 |
| 类型（2） | 自控就绪 自控就绪 |
| 部件（1） | 钻孔深度指示器 钻孔深度指示器 |
| 部件（2） | Product Link™ Elite（工厂原装硬件，通过代理商订阅套件） Product Link™ Elite（工厂原装硬件，通过代理商订阅套件） |
| 部件（3） | Product Link Elite Product Link Elite |
维修套件
| 套件（1） | 快速加注燃油和水，自动润滑系统 快速加注燃油和水，自动润滑系统 |
| 套件（2） | 润滑油排放和加注维修中心、自动润滑系统、燃油和水快速加注装置、排放软管（选件） 润滑油排放和加注维修中心、自动润滑系统、燃油和水快速加注装置、排放软管（选件） |
| 套件（3） | 润滑油排放和加注维修中心、自动润滑系统、燃油和水快速加注装置、排放软管（选件） 润滑油排放和加注维修中心、自动润滑系统、燃油和水快速加注装置、排放软管（选件） |
重量
| 工作重量范围 | 56468 kg 到 64154 kg（124490 lb 到 141436 lb） 56468 kg 到 64154 kg（124490 lb 到 141436 lb） |
MD6250 标配设备
动力传动系选择
- 排放：Tier 2 等效排放标准，发动机功率 C27（在 1800 rpm 下），ISO 14396 616 kW（826 hp），ISO 14396（DIN）838 mhp（PS）
- 排放：Tier 4 Final 等效排放标准，发动机功率 C27（在 1800 rpm 下），ISO 14396 650 kW（872 hp），ISO 14396（DIN）884 mhp（PS）
- 压缩机（2000 ft³/min，125 psi）— 旋转钻孔套件，56.6 m³（2000 ft³/min），8.6 bar（125 psi）下；带适用于 ASME/CRN/AU 或 CE 的接收器储罐
驾驶室选择
- 标准 — 包括布面座椅，单窗格车窗玻璃，可拆卸钻机车窗护罩，以及用于钻机车窗的挡风玻璃雨刷器
控制装置
- 钻孔深度指示器和互锁装置，自动调平，自动钻塔
机架/钻台
- 通过固定楼梯进出机器
钻塔附件
- 11.2 m（36.7 ft）或 13.6 m（44.6 ft）：手动钻管打捞器 — 一根钢丝绳（用于 11 m），两根钢丝绳（用于 13 m）钻管打捞器，手动钻头篮
钻管转盘 11.2 M（36.7 FT）钻塔/10.6 M（35 FT）管架。容纳数量四根（选择一种）
- 127 mm（5.0 in）钻管；四箱
- 140 mm（5.5 in）钻管；四箱
- 152 mm（6.0 in）钻管；四箱
- 165 mm（6.5 in）钻管；四箱
- 178 mm（7.0 in）钻管；四箱
- 194 mm（7.625 in）钻管；四箱
钻管转盘 13.6 M（44.6 FT）钻塔/6.1 M（20 FT）管架。容纳数量四根（选择一种）
- 127 mm（5.0 in）钻管；四箱
- 140 mm（5.5 in）钻管；四箱
- 152 mm（6.0 in）钻管；四箱
- 165 mm（6.5 in）钻管；四箱
- 178 mm（7.0 in）钻管；四箱
- 194 mm（7.625 in）钻管；四箱
钻具套件/旋转钻孔，用于 11.2 M（36.7 FT）钻塔（选择一种）
- 127 mm（5 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 152 mm（6 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 165 mm（6.5 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 178 mm（7 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 194 mm（7.625 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
钻具套件/DTH 钻孔，用于 11.2 M（36.7 FT）钻塔（选择一种）
- 140 mm（5.5 in）；两件式钻台套管，钻管定位器滚轮，钻台卡钳，十字潜孔锤适配器，钻管刮泥器密封
- 165 mm（6.5 in）；两件式钻台套管，钻管定位器滚轮，钻台卡钳，十字潜孔锤适配器，钻管刮泥器密封
钻具套件/旋转式，用于 13.6 M（44.6 FT）钻塔（选择一种）
- 127 mm（5 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 152 mm（6 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 165 mm（6.5 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 178 mm（7 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
- 194 mm（7.625 in）；一件式滚轮钻台套管，钻管定位器滚轮，钻台卡钳，十字短节，钻管刮泥器密封
钻具套件/DTH 钻孔，用于 13.6 M（44.6 FT）钻塔（选择一种）
- 127 mm（5.0 in）；两件式钻台套管，钻管定位器滚轮，钻台卡钳，十字潜孔锤适配器，钻管刮泥器密封
- 140 mm（5.5 in）；两件式钻台套管，钻管定位器滚轮，钻台卡钳，十字潜孔锤适配器，钻管刮泥器密封
- 165 mm（6.5 in）；两件式钻台套管，钻管定位器滚轮，钻台卡钳，十字潜孔锤适配器，钻管刮泥器密封
- 178 mm（7 in）；两件式钻台套管，钻管定位器滚轮，钻台卡钳，十字潜孔锤适配器，钻管刮泥器密封
顶部短节（仅旋转钻孔）（选择一种）
- 127 mm（5 in）
- 152 mm（6 in）
- 165 mm（6.5 in）
- 178 mm（7 in）
- 194 mm（7.625 in）
气候/区域注意事项
- 密封蓄电池，四（4）块
- 等级 1 — 标准油液和润滑油。温度范围为 –1°C（30°F）至 52°C（125°F）
- ANSI 贴纸
- ISO 贴纸
- 认证，EAEU
- 认证，CE
抑尘
- 喷水装置 1271 L（336 gal）
- 四面/箱形封闭式静态防尘罩
底盘系统；CAT 336E EL（选择一种）
- 三抓地齿 600 mm（23.6 in）；用于坚硬岩石，0.88 bar（12.7 psi）地面压力
- 三抓地齿，750 mm（29.5 in）；用于松软岩石，1.10 bar（15.9 psi）地面压力
MD6250 选装设备
动力传动系选择
- 压缩机（1350 ft³/min，500 psi）— DTH 钻孔套件，38.2 m³/min（1350 ft³/min），34.4 bar（500 psi），带适用于 ASME/CRN/AU 或 CE 的高压接收器储罐（500 psi）；包括潜孔锤存储空间和 113.5 L（30 gal）潜孔锤润滑系统
- 压缩机（1500 ft³/min，350 psi）— DTH 钻孔套件，42.4 m³/min（1500 ft³/min），24.1 bar（350 psi），带适用于 ASME/DRN/AU 或 CE 的高压接收器储罐；包括潜孔锤存储空间和 113.5 L（30 gal）潜孔锤润滑系统
机架
- 燃油箱容量增加 +1609 L（425 gal）以实现适用于自控套件的 3218 L（850 gal）的总容量
- 用于在非钻孔端安装灭火器和/或柴油发电机组的平台
- 动臂起重机预装装置（不包括动臂起重机）
驾驶室选择
- 超豪华型 — 包括加热和通风型真皮座椅，重负荷悬架，双窗格车窗玻璃。可拆卸钻机车窗护罩和用于动力传动系一侧车窗的护罩。额外的存储箱和前后车窗的挡风玻璃雨刷器
- LED 照明套件：
用于照射周边的 4200 流明泛光灯，1950 流明区域聚光灯。钻塔净空灯、安装在驾驶室上的黄色频闪灯以及前部安装的行走信号灯
- 带有聚光灯的观察舱口，用于钻孔观测（液压操作）
- 带有回缩安全带的折叠式教练座椅
- 车窗遮阳窗帘
- 驾驶室压力表
- 驾驶室顶部上下系统（包括扶梯、保护架和护栏）
控制装置
- 钻机辅助（单程自动钻孔）
钻台杂项
- 钻台中的工具箱
- 带有聚光灯的液压观察舱口
PRODUCT LINK™/TERRAIN
- Product Link（蜂窝）
- Product Link（双网：卫星和蜂窝）
- 钻采用 Terrain（制导系统）/带 G610 屏幕
操作员环境
- 带有安全带的折叠式教练座椅
- 驾驶室压力表
- 车窗遮阳窗帘
- 带扶梯、保护架和导轨的驾驶室顶部进出系统（仅适用于层叠式楼梯和驾驶室通道）
机架/钻台
- 燃油箱容量增加 1416 L（374 gal），总容量达 2832 L（748 gal）；自控套件必需
- 通过层叠式液压楼梯进出机器；包括通往钻台的驾驶室周边走道
- 灭火系统预留装置，用于安装灭火器和/或柴油发电机组的平台
- 动臂起重机预装装置（仅安装套件）
- 工具箱
技术产品
- Product Link Elite；蜂窝或双网（卫星和蜂窝）
- 地形制导系统硬件
钻塔
- 配有钢缆、吊钩以及遥控器的顶置绞盘组件；变速驱动，额定值 ≥ 1814 kg（4000 lb），伸展长度 6.1 m（20 ft），经过钻台
- 用于旋转钻孔的工具润滑系统，容量为 113.5 L（30 gal）
- 钻管螺纹润滑器，带有可重新加注的储罐或一次性润滑脂桶
- 11.2 m（36.7 ft）钻塔；倾斜钻孔 — 垂直到 30°（以 5° 增量）
- 13.6 m（44.6 ft）钻塔；倾斜钻孔 — 垂直到 30°（以 5° 增量）
- 钻管螺纹润滑器，带有可重新加注的储罐或一次性润滑脂桶
- 用于旋转三锥式钻头的工具润滑系统，113.5 L（30 gal）
- 用于 DTH 潜孔锤和钻头的工具润滑系统（包括在 HP 压缩机套件中）
- 顶置绞盘组件，带遥控器、钢缆和吊钩
钻头，旋转三锥式
- 推荐用于旋转应用
- 所有钻头都有标准喷嘴
- 从岩层到钻头转换表中获取 S/M/H 代码 https://catpublications.com 搜索 PEXQ1027
- 每个钻机配置的发货计划允许有一个钻头货盘。附加货盘可能需要额外的卡车。
– 171 mm（6.75 in），选件 1，（S2）
– 171 mm（6.75 in），选件 2，（M1）
– 171 mm（6.75 in），选件 3，（M3）
– 200 mm（7.875 in），选件 1，（S2）
– 200 mm（7.875 in），选件 2，（M1）
– 200 mm（7.875 in），选件 3，（M3）
– 229 mm（9.0 in），选件 1，（S3）
– 229 mm（9.0 in），选件 2，（M2）
– 229 mm（9.0 in），选件 3，（H1）
– 251 mm（9.875 in），选件 1，（M1）
– 251 mm（9.875 in），选件 2，（M3）
– 251 mm（9.875 in），选件 3，（H1）
钻塔附件
- 11.2 m（36.7 ft）钻塔：液压钻管打捞器 — 一个液压驱动的钻管打捞器，液压钻头篮
- 13.6 m（44.6 ft）钻塔：液压钻管打捞器 — 一个液压驱动钻管打捞器，以及一根钢绳钻管打捞器，液压钻头篮
钻管*
- 标准转盘钻管：10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 — 可容纳四（4）根
— 127 mm（5.0 in）
— 140 mm（5.5 in）
— 152 mm（6.0 in）
— 165 mm（6.5 in）
— 178 mm（7.0 in）
— 194 mm（7.625 in）
- 标准转盘钻管：6.1 m（20 ft）钻管，用于 13.6 m（44.6 ft）钻塔 – 可容纳四（4）根
— 127 mm（5.0 in）
— 140 mm（5.5 in）
— 152 mm（6.0 in）
— 165 mm（6.5 in）
— 178 mm（7.0 in）
— 194 mm（7.625 in）
- 标准转盘钻管：10.6 m（35 ft）钻管，用于 11.2 m（36.7 ft）钻塔 – 可容纳两（2）根
— 两（2）根 7.62 m（25 ft）钻管以及用于连接 DTH 潜孔锤或三锥式钻头的适配器（不包括潜孔锤和三锥式钻头）
— 140 mm（5.5 in）
— 168 mm（6.625 in）
- 注：*要了解其他钻管直径，请联系工厂
卸管钳（选择一种）
- 可变夹持液压卸管钳的夹持范围 114 mm 至 152 mm（4.5 in 至 6.0 in）
- 可变夹持液压卸管钳范围为 152 mm 到 216 mm（6.0 in 到 8.5 in）
钻具套件/双用途钻孔，用于 11.2 M（36.7 FT）钻塔
- 168 mm（6.625 in）；两件式套管，钻管定位器滚轮，钻台卡钳，双用途转盘，两根 7.62 m（25 ft）钻管以及短节适配器
带十字适配器的减震器（DTH 必需，旋转钻孔可选）（选择一种）
- 127 mm（5 in）
- 140 mm（5.5 in）
- 152 mm（6 in）
- 165 mm（6.5 in）
- 178 mm（7 in）
- 194 mm（7.625 in）
减震短节，用于双用途钻孔/11.2 M（36.7 FT）钻塔
- 168 mm（6.625 in）包括长顶部短节适配器
钻管 — 6.1 M（20 FT）钻管用于 13.7 M（44.9 FT）钻塔；转盘容纳数量四根
- 127 mm（5 in）钻管
- 152 mm（6 in）钻管
- 178 mm（7 in）钻管
- 194 mm（7.625 in）钻管
钻管 — 10.6 M（35 FT）钻管用于 11.2 M（36.7 FT）钻塔；转盘容纳数量四根
- 127 mm（5 in）钻管
- 140 mm（5.5 in）钻管
- 152 mm（6 in）钻管
- 165 mm（6.5 in）钻管
- 178 mm（7 in）钻管
- 194 mm（7.625 in）钻管
钻管 — 10.6 M（35 FT）钻管用于 11.2 M（36.7 FT）钻塔；双用途转盘容纳数量两根
- 168 mm（6.625 in）
三锥式钻头总成 — 每货盘 9 个
- 171 mm（6.75 in）选件 2，（M1）
- 171 mm（6.75 in）选件 3，（M3）
- 171 mm（6.75 in）选件 1，（S2）
- 200 mm（7.875 in）选件 2，（M1）
- 200 mm（7.875 in）选件 3，（M3）
- 200 mm（7.875 in）选件 1，（S3）
- 229 mm（9 in）选件 2，（M2）
- 229 mm（9 in）选件 3，（H1）
- 229 mm（9 in）选件 1，（M1）
- 251 mm（9.875 in）选件 2，（M3）
- 251 mm（9.875 in）选件 3，（H1）
DTH 潜孔锤和钻头
- DTH 潜孔锤 — 152.4 mm（6 in）级，带有驱动短节（所有部件，减去 DTH 钻头组件）
- 钻头，2F-FF-S-HD
171 mm（6.75 in）两个冲洗孔，带球形硬质合金的平面。重负荷型。
套件包括：九个钻头，四个驱动装置短节，三个额外的底阀（钻头配有 QL60 齿杆）
- 钻头，2F-FF-S
171 mm（6.75 in）两个冲洗孔，带球形硬质合金的平面。
套件包括：九个钻头，四个驱动装置短节，三个额外的底阀（钻头配有 QL60 齿杆）
- 钻头，2F-CC-S
171 mm（6.75 in）两个冲洗孔，带球形硬质合金的凹面。
套件包括：九个钻头，四个驱动装置短节，三个额外的底阀（钻头配有 QL60 齿杆）
- 钻头，2F-CV-S+B
171 mm（6.75 in）两个冲洗孔，带有球面量规和弹道面硬质合金的凸面。
套件包括：九个钻头，四个驱动装置短节，三个额外的底阀（钻头配有 QL60 齿杆）
- 钻头，3F-CV-S+B
171 mm（6.75 in）三个冲洗孔，带有球面量规和弹道面硬质合金的凸面。
套件包括：九个钻头，四个驱动装置短节，三个额外的底阀（钻头配有 QL60 齿杆）
- 钻头，3F-FF-S+B
171 mm（6.75 in）三个冲洗孔，带有球面量规和弹道面硬质合金的平面。
套件包括：九个钻头，四个驱动装置短节，三个额外的底阀（钻头配有 QL60 齿杆）
- 钻头，3F-CC-S+B
171 mm（6.75 in）三个冲洗孔，带有球面量规和弹道面硬质合金的凹面。
套件包括：九个钻头，四个驱动装置短节，三个额外的底阀（钻头配有 QL60 齿杆）
在倾斜钻孔中用于 11.2 M（36.7 FT）或 13.6 M（44.6 FT）钻塔的维修套件/油液系统
- 快速加注燃油和水和自动润滑系统
- 润滑油集中排放/加注维修中心、燃油和水快速加注装置、排放软管和自动润滑系统
维修工具
- 套管保持工具 – 102-194 mm（4.0-7.625"）
- 工装机具
– 起吊钩环（应要求提供；调试时需要）- API 螺纹 89 mm（3.5 in）
- API 螺纹 114 mm（4.5 in）
- API 螺纹 140 mm（5.5 in）
- BECO 螺纹 102 mm（4.0 in）
- BECO 螺纹 114 mm（4.5 in）
- BECO 螺纹 152 mm（6.0 in）
- 起吊钩环：API 螺纹 89 mm（3.5 in）
- 起吊钩环：API 螺纹 114 mm（4.5 in）
- 起吊钩环：API 螺纹 140 mm（5.5 in）
- 起吊钩环：BECO 螺纹 102 mm（4.0 in）
- 起吊钩环：BECO 螺纹 114 mm（4.5 in）
- 起吊钩环：BECO 螺纹 152 mm（6.0 in）
气候/区域注意事项
- 密封蓄电池，六（6）块（寒冷天气 2 级及 4 级和/或半自控套件必需）
- 等级 2 — 极地 — 温度低至 –18°C（0°F）极地油液和润滑油
- 4 级 — 温度低至 –40°C（–40°F）50 hz 加热部件，高压压缩机。极地油液。柴油燃油加热器，用于发动机冷却液、主水箱和蓄电池。加热衬垫，用于接收器储罐和水吸入管路。接线盒，带有用于添加客户提供的 240V/50A 岸电接头预留配置。如果需要 60 hz 功能，必须通过售后市场订购 60 hz 蓄电池充电器
抑尘
- 防尘罩，四面封堵，配有液压升降装置，用于提升前部和后部防尘罩（建议使用集尘器）
- 电车喷雾系统
- 喷水装置 1271 L（336 gal）以及干式集尘器 127 m³/min（4500 ft³/min）
- 喷水装置，大容量 2786 L（736 gal）
— 钻台下方水箱（隔离，用于极端寒冷天气）容量 1271 L（336 gal）
— 钻台上方水箱容量 1514 L（400 gal）
- 防尘罩液压升降装置用于提升前部和后部防尘罩（建议使用集尘器）
- 电车喷雾以打湿切割料堆周围的地面
兼容技术和服务
利用 Caterpillar 互联数据和安全原则，提高效率、生产率和业务利润。
Cat Fleet
Command
Health（运行状况）
Terrain
-
Cat Fleet for Surface
Cat® MineStar Fleet 是获取设备机群管理信息的最佳单一来源。它是集成的设备机群监控和管理系统，可以与所有机器或系统配合使用，面对任意规模或类型，都能测量、管理操作的各个方面，实现效率最大化，通过 Fleet 可实时查看循环时间、有效负载和其他关键操作参数。该系统监控机器位置和物料搬运，在发现路线错误时给出警报，确保物料搬运到正确的位置。
1
-
8
/
9 Items
项
Cat® MineStar Fleet 是获取设备机群管理信息的最佳单一来源。它是集成的设备机群监控和管理系统，可以与所有机器或系统配合使用，面对任意规模或类型，都能测量、管理操作的各个方面，实现效率最大化，通过 Fleet 可实时查看循环时间、有效负载和其他关键操作参数。该系统监控机器位置和物料搬运，在发现路线错误时给出警报，确保物料搬运到正确的位置。
-
钻孔用 Cat Command
钻孔用 Cat® MineStar™ Command 通过自动化实现经济高效的高精度钻孔，最终降低运营成本、改善安全性并提高生产率。钻孔用 Command 确保每个钻孔的位置都准确无误，以适当的仰角和角度钻成，并能在爆破前保持稳定。其具备多种功能，可让现场经理根据自己的预算和需求配置钻孔系统并实现其自动化。从钻前规划到爆破，直至碎石机和磨粉机，Command 会影响整个生产过程的收益。
1
-
8
/
9 Items
项
钻孔用 Cat® MineStar™ Command 通过自动化实现经济高效的高精度钻孔，最终降低运营成本、改善安全性并提高生产率。钻孔用 Command 确保每个钻孔的位置都准确无误，以适当的仰角和角度钻成，并能在爆破前保持稳定。其具备多种功能，可让现场经理根据自己的预算和需求配置钻孔系统并实现其自动化。从钻前规划到爆破，直至碎石机和磨粉机，Command 会影响整个生产过程的收益。
-
Cat Health
通过定期监控机器状况，矿场可以采取更加积极主动的方法来保养和维修机器。设备运行状况数据是实现这种方法的关键因素。在出现故障之前，这些数据可以帮助矿场及早确定设备问题。
对于实现更好的运营智能化以及改善机器的预测性分析而言，在合适的时间查看合适的数据至关重要。Cat® MineStar™ Health 信息化系统可以帮助您与机器建立连接，向您提供这些重要信息，从而满足这种需求。MineStar Health 产品组合包含连接实现装置，可以收集、转换并传输设备数据；还包含应用程序，用于直观呈现、分析和报告设备的运行状况数据。
1
-
8
/
9 Items
项
通过定期监控机器状况，矿场可以采取更加积极主动的方法来保养和维修机器。设备运行状况数据是实现这种方法的关键因素。在出现故障之前，这些数据可以帮助矿场及早确定设备问题。
对于实现更好的运营智能化以及改善机器的预测性分析而言，在合适的时间查看合适的数据至关重要。Cat® MineStar™ Health 信息化系统可以帮助您与机器建立连接，向您提供这些重要信息，从而满足这种需求。MineStar Health 产品组合包含连接实现装置，可以收集、转换并传输设备数据；还包含应用程序，用于直观呈现、分析和报告设备的运行状况数据。
-
Cat Terrain for Drilling
有效的采矿始于准确的钻孔。这意味着按照方案以正确的角度和正确的深度精确钻出每个孔。Cat® MineStar™ 信息化系统 Terrain for Drilling 提供精确制导，可帮助操作员准确、高效地完成钻采模式。该系统还可提高安全性、降低成本并记录有关钻采分层的数据来帮助规划爆破并改善破碎度，从而带来其他好处。该系统可与所有品牌的钻机搭配使用，并与 MineStar 及其他矿场管理系统无缝通信。
1
-
8
/
9 Items
项
有效的采矿始于准确的钻孔。这意味着按照方案以正确的角度和正确的深度精确钻出每个孔。Cat® MineStar™ 信息化系统 Terrain for Drilling 提供精确制导，可帮助操作员准确、高效地完成钻采模式。该系统还可提高安全性、降低成本并记录有关钻采分层的数据来帮助规划爆破并改善破碎度，从而带来其他好处。该系统可与所有品牌的钻机搭配使用，并与 MineStar 及其他矿场管理系统无缝通信。
通过交互式虚拟产品展示，探索 MD6250 的出色特性和优势。
开始体验 MD6250
close
了解 MD6250 与常用比较产品相比如何。
钻机
MD6250
已选
- 钻压
- 最大 32655 kg（71993 lb）
- 最大 32655 kg（71993 lb）
- 孔径
- 152-250 mm（6-9.875 in）
- 152-250 mm（6-9.875 in）
- 发动机
- C27，1800 rpm
- C27，1800 rpm
钻机
MD6200
- 钻压
- 最大 16964 kg（37400 lb）
- 最大 16964 kg（37400 lb）
- 孔径
- 127-200 mm（5.0-7.87 in）
- 127-200 mm（5.0-7.87 in）
- 发动机
- Cat® C18，1800 rpm
- Cat® C18，1800 rpm
钻机
MD6310
- 钻压
- 最大 42149 kg（92922 lb）
- 最大 42149 kg（92922 lb）
- 孔径
- 203-311 mm（8-12.25"）
- 203-311 mm（8-12.25"）
- 发动机
- C32B®（1800 rpm 时）
- C32B®（1800 rpm 时）
