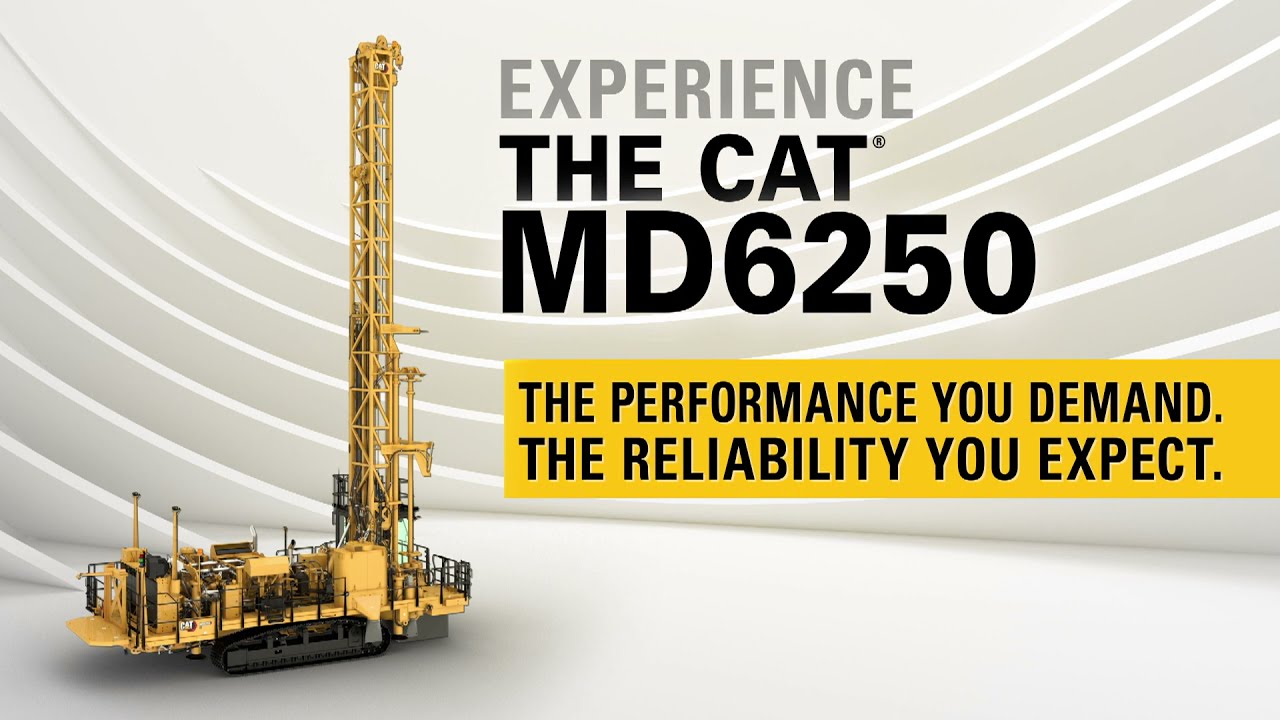

MD6250

MD6250 Boormachines

Prijsopgave aanvragen Dealer zoeken

Belangrijke specificaties

Vermogen van omlaag trekken
Tot 29.483 kg (tot 65.000 lb)
Tot 29.483 kg (tot 65.000 lb)
Diameter van gat
165-250 mm (6.5-9.875 in)
165-250 mm (6.5-9.875 in)
Motor
Cat® C27
Cat® C27

Overzicht

Cat® van boven tot onder. Productief van boven tot onder

De Cat® MD6250 bestaat voor 100% Cat uit onderdelen om u te helpen het maximale uit uw activiteiten te halen. De MD6250 biedt precieze en betrouwbare prestaties bij alle boortoepassingen dankzij ingebouwde autonome functies en de optie om Cat MineStar™-technologieën te integreren. Gemakkelijk te bezitten en te gebruiken met meer onderhoudsgemak en de betrouwbare prestaties die u verwacht van Caterpillar — uitstekend ondersteund door het Cat dealernetwerk. De MD6250 is ontworpen om gaten met een diameter van 165-250 mm (6,5-9,875 in) te boren en geoptimaliseerd om in één of meerdere gangen te boren, zowel roterend als in boorgaten.

Voordelen

Betere brandstofzuinigheid

Dankzij elektronische regelingen, lager motortoerental en lagere stationaire toerentallen

Standaard autonome functies

Geïntegreerde Drill Assist-functie en modulaire autonome Cat MineStar™ oplossingen

Langere uptime

Langere onderhoudsintervallen, onderhoudsvriendelijker en optioneel MineStar Health-bewaking boord

Kenmerken in één oogopslag

Weergave 1-6 van 8

Cat

PREMIUM CABINE

  • Ergonomisch bedieningselementen zorgen dat machinisten niet vermoeid raken en waakzaam blijven
  • Multifunctionele joystickbediening en monitoren met aanraakschermen zijn gebruiksvriendelijk en intuïtief
  • Uitstekend zicht door meerdere camera's en ruiten over de hele lengte
  • Optioneel verwarmde en geventileerde stoel biedt machinisten meer comfort
Cat

100% CAT INTEGRATIE

  • Door en door Cat met gemeenschappelijk onderdelen en componenten door gelijkblijvende ontwerpkenmerken in de hele serie Cat boormachines
  • Gedeelde software voor autonome functies
  • Uitstekend ondersteund door het Cat dealernetwerk
Cat

CAT ELEKTRONICA - RUGGENGRAAT VAN DE MACHINE

  • Gemeenschappelijke elektronische architectuur in alle Cat machines, zodat onze technici ermee vertrouwd zijn
  • Cat Electronic Technician (Cat ET) om snel en gemakkelijk problemen op te lossen
  • Dient als gemeenschappelijk platform om toekomstige autonome oplossingen te integreren
  • Product Link™ Elite zorgt voor een real-time prestatiebewaking
Cat

OP DE MACHINE AFGESTEMDE AANDRIJFLIJN

  • Door de volumetrische luchtregeling kan de machinist de luchtstroom tot 50% verminderen en afstemmen op een specifiek boorwerktuig en de betreffende toepassing
  • C27-motor gekoppeld aan de grootste “standaard” compressor in zijn klasse om cyclustijden te verkorten
  • Verbeterde aandrijflijn is bestand tegen de zwaarste boorklussen
  • Hoge- en lagedrukconfiguraties bieden een variabele regeling van het luchtvolume
  • Optimale voedingskracht, draaikoppel en luchtvolume helpen het brandstofverbruik te verminderen
Cat

TECHNOLOGIE EN AUTOMATISERING

  • Ingebouwde Drill Assist-functie met automatische niveauregeling, automatisch intrekken van krikken, automatisch mast omhoog en omlaag brengen en automatisch boren
  • De bewaking van de machinestatus en prestaties zorgt dat uw machine productief blijft
  • Boordieptemeter helpt te diep of niet diep genoeg boren te verminderen
  • Klaar voor verbinding met Cat MineStar technologiepakketten, waaronder Terrain en Command voor boren
Cat

VEILIGHEID

  • Uitstekend zicht door meerdere camera's en ruiten over de hele lengte
  • MineStar Command voor boren maakt bediening op afstand of een autonome werking mogelijk — waardoor de machinist uit de machine verdwijnt
  • Zeven motorstopknoppen en ruim 40 conditionele veiligheidsvergrendelingen
  • Slipvaste oppervlakken om veilig in en uit te stappen en voor meer veiligheid bij het onderhoud
  • LED-binnenverlichting, joysticks en toetsenborden met achtergrondverlichting; spotverlichting en schijnwerpers aan de buitekant verlichten het in- en uitgangstraject en de voornaamste servicepunten
Specificaties Standaarduitrusting Optionele uitrusting

Productspecificaties voor MD6250

Downloaden Afdrukken
Vermogen van omlaag trekken Tot 29.483 kg (tot 65.000 lb) Tot 29.483 kg (tot 65.000 lb)
Diameter van gat 165-250 mm (6.5-9.875 in) 165-250 mm (6.5-9.875 in)
Motor Cat® C27 Cat® C27
Bitbelasting Tot 32.655 kg (tot 71.993 lb) Tot 32.655 kg (tot 71.993 lb)
Mast van 11,2 m (36,7') - diameterbereik gat Tot 152-250 mm (tot 6-9,8") Tot 152-250 mm (tot 6-9,8")
Mast van 11,2 m (36,7') - dieptebereik gat - diepte enkele gang 36.7 ft 11.2 m
Mast van 11,2 m (36,7') - dieptebereik gat - diepte meerdere gangen Tot diepte van 53,9 m (176,7') Tot diepte van 53,9 m (176,7')
Mast van 11,2 m (36,7') - vermogen voor omlaag trekken Tot 20.411 kg (tot 45.000 lb) Tot 20.411 kg (tot 45.000 lb)
Mast van 11,2 m (36,7') - takelvermogen Tot 20.411 kg (tot 45.000 lb) Tot 20.411 kg (tot 45.000 lb)
Mast van 11,2 m (36,7') - takelsnelheid 2.65 ft/s 0.81 m/s
Mast van 11,2 m (36,7') - bitbelasting - één gang Tot 22.321 kg (tot 49.210 lb) Tot 22.321 kg (tot 49.210 lb)
Mast van 13,6 m (44,6') - diameterbereik gat Tot 152-250 mm (tot 6-9,8") Tot 152-250 mm (tot 6-9,8")
Mast van 13,6 m (44,6') - dieptebereik gat - diepte één gang 44.6 ft 13.6 m
Mast van 13,6 m (44,6') - dieptebereik gat - diepte meerdere gangen Tot een diepte van 37,9 m (124,6') Tot een diepte van 37,9 m (124,6')
Mast van 13,6 m (44,6') - vermogen voor omlaag trekken Tot 29.483 kg (tot 65.000 lb) Tot 29.483 kg (tot 65.000 lb)
Mast van 13,6 m (44,6') - takelvermogen Tot 22.113 kg (tot 48.750 lb) Tot 22.113 kg (tot 48.750 lb)
Mast van 13,6 m (44,6') - takelsnelheid 2.16 ft/s 0.66 m/s
Mast van 13,6 m (44,6') - bitbelasting - één gang Tot 32.655 kg (71.993 lb) Tot 32.655 kg (71.993 lb)
EPA Tier 2 (VS)-equivalent - Motor C27 ACERT™ bij 1800 tpm C27 ACERT™ bij 1800 tpm
EPA Tier 2 (VS)-equivalent - Emissie EPA Tier 2 (VS)-equivalent EPA Tier 2 (VS)-equivalent
EPA Tier 4 Final (VS) - Motor C27 ACERT bij 1800 tpm C27 ACERT bij 1800 tpm
EPA Tier 4 Final (VS) - Emissies Tier 4-definitief van de Amerikaanse EPA Tier 4-definitief van de Amerikaanse EPA
Compressor - roterend boren 56,6 m³/min (2000 ft³/min) bij 8,6 bar (125 psi) 56,6 m³/min (2000 ft³/min) bij 8,6 bar (125 psi)
Compressor - DTH-boren (1) 38,2 m³/min (1350 ft³/min) bij 34,4 bar (500 psi) 38,2 m³/min (1350 ft³/min) bij 34,4 bar (500 psi)
Compressor - DTH-boren (2) 42,4 m³/min (1500 ft³/min) bij 24,1 bar (350 psi) 42,4 m³/min (1500 ft³/min) bij 24,1 bar (350 psi)
Haaks boren Verticaal naar 30° (in stappen van 5°) Verticaal naar 30° (in stappen van 5°)
EPA Tier 2 Final (VS)-equivalent - nominaal vermogen (ISO 14396) 826 hp 616 kW
EPA Tier 4 Final (VS) - nominaal vermogen (ISO 14396) 872 hp 643 kW
Componenten (1) Dubbele startmotoren Dubbele startmotoren
Componenten (2) Etherstarthulp (etherfles plaatselijk geleverd) Etherstarthulp (etherfles plaatselijk geleverd)
Componenten (3) Etherstarthulp (etherfles plaatselijk geleverd) Etherstarthulp (etherfles plaatselijk geleverd)
Kenmerken Poorten voor Systematisch Onderzoek van Smeerolie (S·O·SSM) Poorten voor Systematisch Onderzoek van Smeerolie (S·O·SSM)
Emissies: Gelijkwaardig aan US EPA Tier 4 Final - ISO 14396 872 hp 650 kW
Emissies: Gelijkwaardig aan US EPA Tier 4 Final - ISO 14396 (DIN) 884 pk (PS) 884 pk (PS)
Emissies: Gelijkwaardig aan US EPA Tier 2 - ISO 14396 (DIN) 838 pk (PS) 838 pk (PS)
Emissies: Gelijkwaardig aan US EPA Tier 2 - ISO 14396 826 hp 616 kW
Emissies: Gelijkwaardig aan US EPA Tier 2 - Motorvermogen C27 bij 1800 tpm C27 bij 1800 tpm
Emissies: Gelijkwaardig aan US EPA Tier 4 - Motorvermogen C27 bij 1800 tpm C27 bij 1800 tpm
DTH-boren Inclusief smeersysteem voor gereedschap en hameropslag Inclusief smeersysteem voor gereedschap en hameropslag
DTH-boren - 1350 cfm/500 psi 38,2 m³/min (1,350 ft³/min) bij 34,4 bar (500 psi) inclusief oliesysteem gereedschap van 113.5 l (30 US-Gall.) 38,2 m³/min (1,350 ft³/min) bij 34,4 bar (500 psi) inclusief oliesysteem gereedschap van 113.5 l (30 US-Gall.)
DTH-boren - 1500 cfm/350 psi 42,4 m³/min (1,500 ft³/min) bij 24,1 bar (350 psi) inclusief oliesysteem gereedschap van 113.5 l (30 US-Gall.) 42,4 m³/min (1,500 ft³/min) bij 24,1 bar (350 psi) inclusief oliesysteem gereedschap van 113.5 l (30 US-Gall.)
Roterende boor Optioneel smeersysteem voor gereedschap Optioneel smeersysteem voor gereedschap
Roterend boren - 2000 cfm/125 psi 56,6 m³/min (2000 ft³/min) bij 8,6 bar (125 psi) 56,6 m³/min (2000 ft³/min) bij 8,6 bar (125 psi)
Keuze Elektronische bediening en regeling van compressor met doorgeblazen luchtleidingen Elektronische bediening en regeling van compressor met doorgeblazen luchtleidingen
Opmerking Met de variabele volumeregeling op de compressor kan de machinist zowel de luchtopbrengst beperken waardoor minder brandstof wordt verbruikt. Zowel hoge- als lagedrukcompressoren beschikken over deze functie. Met de variabele volumeregeling op de compressor kan de machinist zowel de luchtopbrengst beperken waardoor minder brandstof wordt verbruikt. Zowel hoge- als lagedrukcompressoren beschikken over deze functie.
Optie (1) Lage druk van 8,6 bar (125 psi) voor ASME/CRN/AU of CE Lage druk van 8,6 bar (125 psi) voor ASME/CRN/AU of CE
Optie (2) Hoge druk 24,1 of 34,4 bar (350 of 500 psi) voor ASME/CRN/AU of CE Hoge druk 24,1 of 34,4 bar (350 of 500 psi) voor ASME/CRN/AU of CE
Componenten (1) Koelers met gemakkelijke toegang voor reiniging Koelers met gemakkelijke toegang voor reiniging
Componenten (2) Aparte motorkoelmodule Aparte motorkoelmodule
Componenten (3) Alle secties van de koelerkern zijn vervangbaar Alle secties van de koelerkern zijn vervangbaar
Componenten (4) Automatische ventilatorregeling met variabel toerental Automatische ventilatorregeling met variabel toerental
Kenmerken Geschikt voor omgevingstemperaturen tot 52 °C (125 °F) Geschikt voor omgevingstemperaturen tot 52 °C (125 °F)
Klimaatniveau 1 Standaardvloeistoffen en -smeermiddelen (1) Nominale temperatuur tot –1 °C (30 °F) Nominale temperatuur tot –1 °C (30 °F)
Klimaatniveau 1 Standaardvloeistoffen en -smeermiddelen (2) Bestand tegen hoge temperaturen tot 52 °C (125 °F) Bestand tegen hoge temperaturen tot 52 °C (125 °F)
Klimaatniveau 2 Vloeistoffen en smeermiddelen voor poolklimaat Nominale temperatuur verlaagd naar -18 °C (-0.4 °F) Nominale temperatuur verlaagd naar -18 °C (-0.4 °F)
Vloeistoffen en smeermiddelen van Klimaatniveau 4, voor poolklimaat (1) Nominale temperatuur verlaagd naar -40 °C (-40 °F) Nominale temperatuur verlaagd naar -40 °C (-40 °F)
Vloeistoffen en smeermiddelen van Klimaatniveau 4, voor poolklimaat (2) Dieselgestookt verwarmingssysteem dat motorkoelvloeistof verwarmt en circuleert door motorblok, watertank benedendeks, verwarmingselementen voor accubakken. Dieselgestookt verwarmingssysteem dat motorkoelvloeistof verwarmt en circuleert door motorblok, watertank benedendeks, verwarmingselementen voor accubakken.
Vloeistoffen en smeermiddelen van Klimaatniveau 4, voor poolklimaat (3) Compleet arctisch smeermiddelpakket bevat motor- en hydrauliekolie Compleet arctisch smeermiddelpakket bevat motor- en hydrauliekolie
Vloeistoffen en smeermiddelen van Klimaatniveau 4, voor poolklimaat (4) Elektrisch verwarmingspakket met stroomonderbreker: 120 V verwarmingsdeken voor compressortank, verwarmingskabel voor slang van watertank naar waterpomp en snelvulinstallatie, plus pVelgaire tank. Elektrisch verwarmingspakket met stroomonderbreker: 120 V verwarmingsdeken voor compressortank, verwarmingskabel voor slang van watertank naar waterpomp en snelvulinstallatie, plus pVelgaire tank.
Vloeistoffen en smeermiddelen van Klimaatniveau 4, voor poolklimaat (5) Walstroomaansluitdoos met schakelbare spanningsaansluiting van 240-600 V (50 A) (dieselgeneratorset en/of stekker ter plaatse geleverd). Aansluitdoos bevat standaard acculader van 50 Hz; indien een 60 Hz-lader vereist is, is deze te bestellen via aftermarket, verwijs naar onderdeelnummer 540-4271 Walstroomaansluitdoos met schakelbare spanningsaansluiting van 240-600 V (50 A) (dieselgeneratorset en/of stekker ter plaatse geleverd). Aansluitdoos bevat standaard acculader van 50 Hz; indien een 60 Hz-lader vereist is, is deze te bestellen via aftermarket, verwijs naar onderdeelnummer 540-4271
Vloeistoffen en smeermiddelen van Klimaatniveau 4, voor poolklimaat (6) Schakelaarpaneel bevat vijf (5) extra schakelaars voor ter plaatse geleverde verwarmingselementen, indien nodig. Schakelaarpaneel bevat vijf (5) extra schakelaars voor ter plaatse geleverde verwarmingselementen, indien nodig.
Accu's, afgedicht (1) Aantal: vier (4) Aantal: vier (4)
Accu's, afgedicht (2) Aantal: zes (6) (vereist voor koudweerpakketten van niveau 2 en 4 en/of semi-autonomiepakketten) Aantal: zes (6) (vereist voor koudweerpakketten van niveau 2 en 4 en/of semi-autonomiepakketten)
Kenmerken (1) Krikken, A-frame/mastscharnier en boordek zijn integraal op het hoofdchassis gelast voor maximale duurzaamheid en lange levensduur Krikken, A-frame/mastscharnier en boordek zijn integraal op het hoofdchassis gelast voor maximale duurzaamheid en lange levensduur
Kenmerken (2) Inhoud van pVelgaire brandstoftank 1416 L (374 gal) Inhoud van pVelgaire brandstoftank 1416 L (374 gal)
Kenmerken (3) Fuel capacity expansion voor additional 1416 L (374 gal) optional voor total capacity of 2832 L (748 gal); (required voor autonomy packages) Fuel capacity expansion voor additional 1416 L (374 gal) optional voor total capacity of 2832 L (748 gal); (required voor autonomy packages)
Kenmerken (4) Drie (3) uitstappunten op gebieden van het dek, naast uitstap via hoofdtoegang Drie (3) uitstappunten op gebieden van het dek, naast uitstap via hoofdtoegang
Kenmerken (5) Drie (3) uitstappunten op gebieden van het dek, naast uitstap via hoofdtoegang Drie (3) uitstappunten op gebieden van het dek, naast uitstap via hoofdtoegang
Kenmerken (6) Toegang tot boordek rondom cabine (met reling en voetbeschermingen) (optie) Toegang tot boordek rondom cabine (met reling en voetbeschermingen) (optie)
Componenten (1) Vast boordek voor verticaal en onder een hoek boren Vast boordek voor verticaal en onder een hoek boren
Componenten (2) Vier krikken voor niveauregeling bieden nivellering binnen een bereik van 7° (elke richting) Vier krikken voor niveauregeling bieden nivellering binnen een bereik van 7° (elke richting)
Componenten (3) Zwaar uitgevoerde sleephaken (voorzijde) Zwaar uitgevoerde sleephaken (voorzijde)
Componenten (4) Vier (4) hijsogen, voor gebruik met kabels of kettingen Vier (4) hijsogen, voor gebruik met kabels of kettingen
Componenten (5) Vaste toegangstrappen naar cabine Vaste toegangstrappen naar cabine
Componenten (6) Stevige relingen met teenbeschermers, automatisch sluitende kleppen Stevige relingen met teenbeschermers, automatisch sluitende kleppen
Kenmerken (7) Platform voor montage van brandblusflessen en/of dieselgeneratorset op niet-booruiteinde (optie) Platform voor montage van brandblusflessen en/of dieselgeneratorset op niet-booruiteinde (optie)
Optie (1) Vaste toegangstrappen naar cabine Vaste toegangstrappen naar cabine
Optie (2) Hydraulisch bediende trap met loopbrug rondom de cabine naar het boordek (optie). Inclusief krik en vergrendeling van kolenwagen geactiveerd wanneer de ladder omlaag is. Hydraulisch bediende trap met loopbrug rondom de cabine naar het boordek (optie). Inclusief krik en vergrendeling van kolenwagen geactiveerd wanneer de ladder omlaag is.
Componenten (1) Gereedschapskist (optie) Gereedschapskist (optie)
Componenten (2) Hydraulisch kijkluik op boordek met werklamp (optie) Hydraulisch kijkluik op boordek met werklamp (optie)
Componenten (3) Smeersysteem voor schroefdraad van boorpijp, geactiveerd vanuit de cabine (optie) Smeersysteem voor schroefdraad van boorpijp, geactiveerd vanuit de cabine (optie)
Componenten (4) Geschikt voor giekkraan (optie) Geschikt voor giekkraan (optie)
Model Cat® graafmachinetype 336E EL Cat® graafmachinetype 336E EL
Draagrollen Drie (3) Drie (3)
Rupskettingbeschermingen en -geleiders Niveau twee Niveau twee
Trekkracht 93745 lbf 417000 N
Drievoudige kam (1) 600 mm (23,6 in); voor harde rots gronddruk van 0,88 bar (12.7 psi) 600 mm (23,6 in); voor harde rots gronddruk van 0,88 bar (12.7 psi)
Drievoudige kam (2) 750 mm (29,5 in); voor zachte rots, gronddruk van 1,10 bar (15.9 psi) 750 mm (29,5 in); voor zachte rots, gronddruk van 1,10 bar (15.9 psi)
Onderste rollen Twaalf (12) Twaalf (12)
Rijsnelheid 1.5 mph 2.45 km/h
Componenten (1) Twee (2) hoofdpompen - 145 cc (zuiger, met proportionele elektronische bedieningselementen) Twee (2) hoofdpompen - 145 cc (zuiger, met proportionele elektronische bedieningselementen)
Componenten (2) Een (1) pomp voor extra circuit – 110 cc (zuiger, lastdetectie) Een (1) pomp voor extra circuit – 110 cc (zuiger, lastdetectie)
Componenten (3) Twee (2) ventilatorpompen - 74 cc (zuiger, met proportionele elektronische bedieningselementen) Twee (2) ventilatorpompen - 74 cc (zuiger, met proportionele elektronische bedieningselementen)
Componenten (4) Twee (2) laadpompen - 43,9 + 56,5 cc (tandwiel met dubbele pijp, vast slagvolume) Twee (2) laadpompen - 43,9 + 56,5 cc (tandwiel met dubbele pijp, vast slagvolume)
Componenten (5) Poorten voor systematisch onderzoek van smeerolie (Scheduled Oil Sampling, S·O·S) Poorten voor systematisch onderzoek van smeerolie (Scheduled Oil Sampling, S·O·S)
Breedte aan andere uiteinde dan cabine 15.9 ft 4.845 m
Breedte cabine-uiteinde 18.45 ft 5.624 m
Opmerking Breedte- en lengtematen zijn inclusief: uitschuivende trappen en loopbrug voor toegang tot cabine. Breedte- en lengtematen zijn inclusief: uitschuivende trappen en loopbrug voor toegang tot cabine.
Transportlengte alleen mast 61.4 ft 18.72 m
Hoogte - mast omhoog 61.13 ft 19.546 m
Lengte van behuizing 38.41 ft 11.708 m
Lengte - mast omlaag 66.17 ft 20.18 m
Hoogte - mast omlaag 16.84 ft 5.134 m
Bereik van hydraulische doorsteeksleutel met variabele grip (1) 114-152 mm (4.5-6 in) 114-152 mm (4.5-6 in)
Bereik van hydraulische doorsteeksleutel met variabele grip (2) 152-216 mm (6.0-8.5 in) 152-216 mm (6.0-8.5 in)
Componenten (7) Afdichting pijpwisser Afdichting pijpwisser
Componenten (8) Smeertoestel boorgereedschap is inbegrepen bij selectie van DTH-compressor Smeertoestel boorgereedschap is inbegrepen bij selectie van DTH-compressor
Componenten (1) Tweedelige roldekbus Tweedelige roldekbus
Componenten (2) Rollen voor pijppositionering Rollen voor pijppositionering
Componenten (3) Deksleutel Deksleutel
Componenten (4) Schok sub Schok sub
Componenten (5) Bovenste sub Bovenste sub
Componenten (6) Subsysteem voor hamer Subsysteem voor hamer
Kenmerk Naderingshoek van 15° vergemakkelijkt het laden en lossen op een lage oplegger Naderingshoek van 15° vergemakkelijkt het laden en lossen op een lage oplegger
Componenten (13) Hijsogen Hijsogen
Componenten (14) Voorruitafscherming (optie) Voorruitafscherming (optie)
Kenmerk (1) Platform op niet-booruiteinde voor montage van brandblusflessen en/of dieselgeneratorset (optie) Platform op niet-booruiteinde voor montage van brandblusflessen en/of dieselgeneratorset (optie)
Kenmerk (2) Naderingshoek van 15° vergemakkelijkt het laden en lossen op een lage oplegger Naderingshoek van 15° vergemakkelijkt het laden en lossen op een lage oplegger
Componenten (1) Lichtmetalen afdekkingen van boordek, voor onderhoud wanneer de mast horizontaal staat Lichtmetalen afdekkingen van boordek, voor onderhoud wanneer de mast horizontaal staat
Componenten (2) Zeven (7) knoppen voor motoruitschakeling, bij elk in- en uitstappunt van de boormachine, in de cabine, in het motorgebied, op het boordek Zeven (7) knoppen voor motoruitschakeling, bij elk in- en uitstappunt van de boormachine, in de cabine, in het motorgebied, op het boordek
Componenten (3) Meer dan veertig (40) voorwaardelijke veiligheidsvergrendelingen Meer dan veertig (40) voorwaardelijke veiligheidsvergrendelingen
Componenten (4) Scharnierende ruitbescherming over de volledige lengte van de voorste ruit van de boormachine Scharnierende ruitbescherming over de volledige lengte van de voorste ruit van de boormachine
Componenten (5) Drie (3) uitstappunten op gebieden van het dek, naast uitstap via hoofdtoegang Drie (3) uitstappunten op gebieden van het dek, naast uitstap via hoofdtoegang
Componenten (6) Automatisch sluitende kleppen beveiligen de locaties van de vluchtladders Automatisch sluitende kleppen beveiligen de locaties van de vluchtladders
Componenten (7) Elektrische claxon geactiveerd door een drukknop in de cabine Elektrische claxon geactiveerd door een drukknop in de cabine
Componenten (8) Automatisch akoestisch alarm kolenwagen Automatisch akoestisch alarm kolenwagen
Componenten (9) Onder het dek gemonteerde accukast met ingetoetste accuschakelaar/startmotorschakelaar/hulpstartaansluitingen met afstandsbediening Onder het dek gemonteerde accukast met ingetoetste accuschakelaar/startmotorschakelaar/hulpstartaansluitingen met afstandsbediening
Componenten (10) Luchtslangen voor compressor met veiligheidskabels voor vasthouden Luchtslangen voor compressor met veiligheidskabels voor vasthouden
Componenten (11) Slipbestendige oppervlakken Slipbestendige oppervlakken
Componenten (12) Sleephaken op niet-booreinde Sleephaken op niet-booreinde
Cabine - Premium - Extra opbergruimte
- Lederen stoel met warmte en ventilatie
- Zware stoelvering
- Ruit van dubbel glas
- Verwijderbare bescherming voor raam van booroperator, plus raam tegenover de aandrijflijn
- Ruitenwissers voor raam van booroperator plus voor- en achterruiten - Extra opbergruimte
- Lederen stoel met warmte en ventilatie
- Zware stoelvering
- Ruit van dubbel glas
- Verwijderbare bescherming voor raam van booroperator, plus raam tegenover de aandrijflijn
- Ruitenwissers voor raam van booroperator plus voor- en achterruiten
Cabine - standaard - Stoffen zitting
- Enkel glas
- Verwijderbare bescherming voor raam van booroperator
- Ruitenwisser voor raam van booroperator - Stoffen zitting
- Enkel glas
- Verwijderbare bescherming voor raam van booroperator
- Ruitenwisser voor raam van booroperator
Cabineontwerp - Ruime FOPS-cabine van 3 m² (32.3 ft²) met een geïntegreerde cabine
- Rubberen cabinesteunen
- Het ontwerp van de cabine integreert een ergonomische stoel, joystickbediening met volledig instrumentenpaneel en dubbel kleurenscherm van 254 mm (10 in), een high-definition aanraakscherm en een 12 V-voedingspoort
- Extra display voor CC-camera's; kleurenscherm, high-definition, 254 mm (10 in)
- Drie (3) cc-camera's (voor en links) die 360° zicht bieden vanaf de stoel van de machinist; camera in de mast om de werking van de carrousel van pijprek/bovenaandrijving te bekijken
- Spanningsomvormer, 24 V naar 12 V
- Radiovoorbereiding voor communicatie en entertainment, stereo
- Twee openslaande deuren en met sleutel afsluitbare Cat sloten
- Documentatiehouder
– Verwijderbare vloermat - Ruime FOPS-cabine van 3 m² (32.3 ft²) met een geïntegreerde cabine
- Rubberen cabinesteunen
- Het ontwerp van de cabine integreert een ergonomische stoel, joystickbediening met volledig instrumentenpaneel en dubbel kleurenscherm van 254 mm (10 in), een high-definition aanraakscherm en een 12 V-voedingspoort
- Extra display voor CC-camera's; kleurenscherm, high-definition, 254 mm (10 in)
- Drie (3) cc-camera's (voor en links) die 360° zicht bieden vanaf de stoel van de machinist; camera in de mast om de werking van de carrousel van pijprek/bovenaandrijving te bekijken
- Spanningsomvormer, 24 V naar 12 V
- Radiovoorbereiding voor communicatie en entertainment, stereo
- Twee openslaande deuren en met sleutel afsluitbare Cat sloten
- Documentatiehouder
– Verwijderbare vloermat
Cabinepakketten - Standaardconfiguratie omvat een stoel met stoffen bekleding, ruiten met enkel glas en ruitenwisser voor de ruit van de booroperator
- Premiumconfiguratie omvat extra opslagruimte, een stoel met leren bekleding, verwarming en ventilatie, zwaar uitgevoerde vering, ruiten met dubbel glas, een verwijderbare bescherming voor de voorruit, ruitenwissers voor de ruit van de booroperator plus voor- en achterruiten - Standaardconfiguratie omvat een stoel met stoffen bekleding, ruiten met enkel glas en ruitenwisser voor de ruit van de booroperator
- Premiumconfiguratie omvat extra opslagruimte, een stoel met leren bekleding, verwarming en ventilatie, zwaar uitgevoerde vering, ruiten met dubbel glas, een verwijderbare bescherming voor de voorruit, ruitenwissers voor de ruit van de booroperator plus voor- en achterruiten
Stoel - Stoel is draaibaar, vergrendelbaar, met tweepunts/76 mm (3 in) veiligheidsgordel, kantelbaar (in stappen van 5°), met lendensteun, stoelverstelling naar voren/achteren, 80 mm (3.1 in) - Stoel is draaibaar, vergrendelbaar, met tweepunts/76 mm (3 in) veiligheidsgordel, kantelbaar (in stappen van 5°), met lendensteun, stoelverstelling naar voren/achteren, 80 mm (3.1 in)
Ruiten - Grote ramen voor, achter en rechts in de cabine; ruit over volledige lengte met bescherming aan boorzijde
- Ruitenwissers met een gemeenschappelijk ruitensproeierreservoir - Grote ramen voor, achter en rechts in de cabine; ruit over volledige lengte met bescherming aan boorzijde
- Ruitenwissers met een gemeenschappelijk ruitensproeierreservoir
Verlichting - LED-interieurverlichting en kaartleeslamp bij stoel voor de machinist, achtergrondverlichting van joysticks en toetsenblokken
- Schijnwerpers voor gebied rondom de boormachine
- Werklichten voor aandrijfgroepgebied; boordek; mastcarrousel; toegangsladder en loopplaten
- Verlichtingspakket bevat schijnwerper van 4200 lumen op de omtrek, mastcontourlichten, op de cabine gemonteerde stroboscooplamp, voorop gemonteerd zwaailicht voor kolenwagen - LED-interieurverlichting en kaartleeslamp bij stoel voor de machinist, achtergrondverlichting van joysticks en toetsenblokken
- Schijnwerpers voor gebied rondom de boormachine
- Werklichten voor aandrijfgroepgebied; boordek; mastcarrousel; toegangsladder en loopplaten
- Verlichtingspakket bevat schijnwerper van 4200 lumen op de omtrek, mastcontourlichten, op de cabine gemonteerde stroboscooplamp, voorop gemonteerd zwaailicht voor kolenwagen
HVAC - Vloerverwarmingsopening
- Op het dak bevestigde eenheid voor airco/verwarming/overdruk in cabine
- Toegang tot filters vanaf het dek
- HVAC-ventilatieopeningen voor ontwaseming van hoofdruit - Vloerverwarmingsopening
- Op het dak bevestigde eenheid voor airco/verwarming/overdruk in cabine
- Toegang tot filters vanaf het dek
- HVAC-ventilatieopeningen voor ontwaseming van hoofdruit
Camera's - Drie (3) CC-camera's (voorkant en linkerkant) voor een zichtveld van 360° vanuit de stoel van de machinist; camera op de mast voor zicht op pijpcarrousel/bovenaandrijving - Drie (3) CC-camera's (voorkant en linkerkant) voor een zichtveld van 360° vanuit de stoel van de machinist; camera op de mast voor zicht op pijpcarrousel/bovenaandrijving
Componenten (7) Smeertoestel boorgereedschap (optioneel) Smeertoestel boorgereedschap (optioneel)
Componenten (8) Schok sub (optie) Schok sub (optie)
Componenten (1) Eendelige rolbus, dek Eendelige rolbus, dek
Componenten (2) Rollen voor pijppositionering Rollen voor pijppositionering
Componenten (3) Deksleutel Deksleutel
Componenten (4) Bovenste sub Bovenste sub
Componenten (5) Bit-sub Bit-sub
Componenten (6) Afdichting pijpwisser Afdichting pijpwisser
Componenten (22) Vooraf bekabeld voor terrein- en autonome werking Vooraf bekabeld voor terrein- en autonome werking
Componenten (23) Automatische Drill Assist-functie:
- automatische regeling van niveau, automatisch intrekken van krik
- automatisch omhoog brengen en vergrendelen van mast, automatisch ontgrendelen en parkeren van mast Automatische Drill Assist-functie:
- automatische regeling van niveau, automatisch intrekken van krik
- automatisch omhoog brengen en vergrendelen van mast, automatisch ontgrendelen en parkeren van mast
Componenten (1) Alle elektrische bedieningselementen voor boren, vervoer per kolenwagen, niveauregeling plus extra functies Alle elektrische bedieningselementen voor boren, vervoer per kolenwagen, niveauregeling plus extra functies
Componenten (2) Elektronische compressorregeling Elektronische compressorregeling
Componenten (3) Draaikoppelregeling Draaikoppelregeling
Componenten (4) Virtuele vergrendelingen en aanslagen voor roterende-kopaandrijving Virtuele vergrendelingen en aanslagen voor roterende-kopaandrijving
Componenten (5) Verklikker voor pijppositioneringsinrichting ingeschakeld/uitgeschakeld Verklikker voor pijppositioneringsinrichting ingeschakeld/uitgeschakeld
Componenten (6) Boordieptemeter Boordieptemeter
Componenten (7) Weergavesysteem voor boorprestaties en boorstatus Weergavesysteem voor boorprestaties en boorstatus
Componenten (8) Registratie van gegevens over toestand van de machine met waarschuwingen en registratie van foutcodes, gegevensexport mogelijk Registratie van gegevens over toestand van de machine met waarschuwingen en registratie van foutcodes, gegevensexport mogelijk
Componenten (9) Vertraagde motoruitschakeling Vertraagde motoruitschakeling
Componenten (10) Toerenteller voor roterende kop (digitale weergave in scherm) Toerenteller voor roterende kop (digitale weergave in scherm)
Componenten (11) Filterindicatoren voor hydraulisch systeem, brandstof, compressor en motor Filterindicatoren voor hydraulisch systeem, brandstof, compressor en motor
Componenten (12) Krikdruksensoren in display Krikdruksensoren in display
Componenten (13) Regeling van stofonderdrukking Regeling van stofonderdrukking
Componenten (14) Verklikker voor mastvergrendeling Verklikker voor mastvergrendeling
Componenten (15) ECM-proportionele ventilatortoerentalregeling ECM-proportionele ventilatortoerentalregeling
Componenten (16) Vergrendeling van kolenwagen, stabiliteitslimieten van machine Vergrendeling van kolenwagen, stabiliteitslimieten van machine
Componenten (17) Vergrendeling van kolenwagen, pijp in gat Vergrendeling van kolenwagen, pijp in gat
Componenten (18) Vergrendeling van kolenwagen, mast omhoog en vergrendeld of omlaag en in ruststand Vergrendeling van kolenwagen, mast omhoog en vergrendeld of omlaag en in ruststand
Componenten (19) Vergrendeling van kolenwagen, krik ingeschoven Vergrendeling van kolenwagen, krik ingeschoven
Componenten (20) Vergrendeling van kolenwagen, lier in ruststand Vergrendeling van kolenwagen, lier in ruststand
Componenten (21) Bedieningselementen klimaatregeling in cabine (airconditioning, filter, verwarming, ventilatortoerentallen) Bedieningselementen klimaatregeling in cabine (airconditioning, filter, verwarming, ventilatortoerentallen)
Breedte aan andere uiteinde dan cabine 15.9 ft 4.845 m
Breedte cabine-uiteinde 18.45 ft 5.625 m
Opmerking Breedte- en lengtematen zijn inclusief: uitschuivende trappen en loopbrug voor toegang tot cabine. Breedte- en lengtematen zijn inclusief: uitschuivende trappen en loopbrug voor toegang tot cabine.
Transportlengte alleen mast 53.5 ft 16.32 m
Hoogte - mast omhoog 56.3 ft 17.146 m
Lengte van behuizing 38.41 ft 11.708 m
Lengte - mast omlaag 58.3 ft 17.78 m
Hoogte - mast omlaag 16.84 ft 5.134 m
Keuze uit opslagtanks (1) Lage druk van 8,6 bar (125 psi) voor ASME/CRN/AU of CE Lage druk van 8,6 bar (125 psi) voor ASME/CRN/AU of CE
Keuze uit opslagtanks (2) Hoge druk 24,1 of 34,4 bar (350 of 500 psi) voor ASME/CRN/AU of CE Hoge druk 24,1 of 34,4 bar (350 of 500 psi) voor ASME/CRN/AU of CE
Compressor - roterend boren 56,6 m³/min (2,000 ft³/min) bij 8,6 bar (125 psi) 56,6 m³/min (2,000 ft³/min) bij 8,6 bar (125 psi)
Compressor - DTH-boren (1) 38,2 m³/min (1,350 ft³/min) bij 34,4 bar (500 psi) 38,2 m³/min (1,350 ft³/min) bij 34,4 bar (500 psi)
Compressor - DTH-boren (2) 42,4 m³/min (1500 ft³/min) bij 24.1 bar (350 psi) 42,4 m³/min (1500 ft³/min) bij 24.1 bar (350 psi)
Kenmerken (1) Met de variabele volumeregeling op de compressor kan de machinist de luchtopbrengst beperken waardoor minder brandstof wordt verbruikt. Met de variabele volumeregeling op de compressor kan de machinist de luchtopbrengst beperken waardoor minder brandstof wordt verbruikt.
Kenmerken (2) Elektronische bediening en regeling van compressor Elektronische bediening en regeling van compressor
Kenmerken (3) DTH-selectie met oliesysteem gereedschap DTH-selectie met oliesysteem gereedschap
Haaks boren Inbegrepen bij elke mast Inbegrepen bij elke mast
Handbediende mastaccessoires - Mast van 11,2 m (36.7 ft) of 13,6 m (44.6 ft) Eén (1) pijpgrijper met staalkabel, handmatig bediende bithouder Eén (1) pijpgrijper met staalkabel, handmatig bediende bithouder
Hydraulische mastaccessoires - Mast van 11,2 m (36.7 ft) Eén (1) hydraulisch bediende pijpgrijper, hydraulisch bediende bithouder Eén (1) hydraulisch bediende pijpgrijper, hydraulisch bediende bithouder
Hydraulische mastaccessoires - Mast van 13,6 m (44.6 ft) Eén (1) hydraulisch bediende pijpgrijper, plus één (1) pijpgrijper met staalkabel, hydraulisch bediende bithouder Eén (1) hydraulisch bediende pijpgrijper, plus één (1) pijpgrijper met staalkabel, hydraulisch bediende bithouder
Standaard pijpcarrousel: pijpen van 6,1 m (20') voor mast van 13,6 m (44,6 m) - geschikt voor vier (4) - 127 mm (5,0")
- 140 mm (5,5")
- 152 mm (6,0")
- 165 mm (6,5")
- 178 mm (7,0")
- 194 mm (7,625"). - 127 mm (5,0")
- 140 mm (5,5")
- 152 mm (6,0")
- 165 mm (6,5")
- 178 mm (7,0")
- 194 mm (7,625").
Standaard pijpcarrousel: pijpen van 10,6 m (35') voor mast van 11,2 m (36,7 m) - geschikt voor vier (4) - 127 mm (5,0")
- 140 mm (5,5")
- 152 mm (6,0")
- 165 mm (6,5")
- 178 mm (7,0")
- 194 mm (7,625"). - 127 mm (5,0")
- 140 mm (5,5")
- 152 mm (6,0")
- 165 mm (6,5")
- 178 mm (7,0")
- 194 mm (7,625").
Pijpcarrousel, voor tweeërlei gebruik: Mast van 11,2 m (36,7'): geschikt voor twee (2) pijpen van 10,6 m (35') en twee (2) pijpen van 7,62 m (25'), en adapters om DTH-hamer- en woelboorbit aan te sluiten (DTH-hamer en woelboor niet inbegrepen) Carrouselpijp voor tweeërlei gebruik is geschikt voor pijpen van 140 mm (5,5") of 168 mm (6,625") - neem contact op met fabriek voor andere pijpdiameters Carrouselpijp voor tweeërlei gebruik is geschikt voor pijpen van 140 mm (5,5") of 168 mm (6,625") - neem contact op met fabriek voor andere pijpdiameters
Carrousel van pijprek - Mast van 11,2 m (36.7 ft): geschikt voor vier (4) buizen van 10,6 m (35 ft)
- Mast van 13,6 m (44.6 ft): geschikt voor vier (4) buizen van 6,1 m (20 ft). - Mast van 11,2 m (36.7 ft): geschikt voor vier (4) buizen van 10,6 m (35 ft)
- Mast van 13,6 m (44.6 ft): geschikt voor vier (4) buizen van 6,1 m (20 ft).
Waterinspuiting plus droogstofcollector (2) Zelfreinigende filters, stofgoot met uitwerper Zelfreinigende filters, stofgoot met uitwerper
Waterinspuiting plus droogstofcollector (1) Stofcollector met inhoud van 127 m³/min (4500 ft³/min); inclusief standaardwaterinspuiting Stofcollector met inhoud van 127 m³/min (4500 ft³/min); inclusief standaardwaterinspuiting
Waterinspuiting - tank gemonteerd onder het voorste dek 336 gal (US) 1271 L
Waterinspuiting, groot volume - maximaal - totale inhoud van tanks 736 gal (US) 2786 L
Tank onder het dek - inhoud - geïsoleerd voor extreem lage temperaturen 336 gal (US) 1271 L
Tank boven het dek - inhoud 400 gal (US) 1514 L
Opties (1) Waterinjectie - tank gemonteerd onder voordek 1271 L (336 gal)
- Waterstromingsmeter, volumeregeling, vulstandindicator van de tank Waterinjectie - tank gemonteerd onder voordek 1271 L (336 gal)
- Waterstromingsmeter, volumeregeling, vulstandindicator van de tank
Opties (2) Waterinjectie plus droge stofafscheider 127 m³/min (4.500 ft³/min) stofafscheider; omvat standaard waterinjectie
- Zelfreinigende filters, stofgoot met uitwerper Waterinjectie plus droge stofafscheider 127 m³/min (4.500 ft³/min) stofafscheider; omvat standaard waterinjectie
- Zelfreinigende filters, stofgoot met uitwerper
Opties (3) Waterinjectie met groot volume (maximaal) - Totale capaciteit van de tanks 2786 L (736 gal)
- Tank benedendeks (geïsoleerd voor extreem koud weer) capaciteit 1271 L (336 gal)
- Tank bovendeks capaciteit 1514 L (400 gal) Waterinjectie met groot volume (maximaal) - Totale capaciteit van de tanks 2786 L (736 gal)
- Tank benedendeks (geïsoleerd voor extreem koud weer) capaciteit 1271 L (336 gal)
- Tank bovendeks capaciteit 1514 L (400 gal)
Opties (4) Statische stofgordijnen, met vier zijden/gesloten omkasting Statische stofgordijnen, met vier zijden/gesloten omkasting
Hijsbeugels (leverbaar op verzoek) - API-draad 89 mm (3.5 in) - voor het optillen van bijbehorend boorgereedschap (6.75 in tricone bits of 6-inch klasse DTH hamers)
- API-draad 114 mm (4.5 in) - voor het optillen van bijbehorend boorgereedschap (7.875 en 9 in tricone bits of 8-inch klasse DTH hamers)
- API-draad 140 mm (5.5 in) - voor het optillen van sub-schokadapter
- BECO-draad 102 mm (4 in) - voor het optillen van bijbehorende boorpijp (5,5 in BD)
- BECO-draad 114 mm (4.5 in) - voor het optillen van bijbehorende boorpijp (6.0, 6.5, 6.625 en 7 in BD)
- BECO-draad 152 mm (6 in) - voor het optillen van bijbehorende boorpijp (7.625 in BD) - API-draad 89 mm (3.5 in) - voor het optillen van bijbehorend boorgereedschap (6.75 in tricone bits of 6-inch klasse DTH hamers)
- API-draad 114 mm (4.5 in) - voor het optillen van bijbehorend boorgereedschap (7.875 en 9 in tricone bits of 8-inch klasse DTH hamers)
- API-draad 140 mm (5.5 in) - voor het optillen van sub-schokadapter
- BECO-draad 102 mm (4 in) - voor het optillen van bijbehorende boorpijp (5,5 in BD)
- BECO-draad 114 mm (4.5 in) - voor het optillen van bijbehorende boorpijp (6.0, 6.5, 6.625 en 7 in BD)
- BECO-draad 152 mm (6 in) - voor het optillen van bijbehorende boorpijp (7.625 in BD)
pijpen van 6,1 m (20 ft) voor mast van 13,6 m (44.6 ft) - geschikt voor vier (4) - Optie 4 6.5 in 165 mm
pijpen van 6,1 m (20 ft) voor mast van 13,6 m (44.6 ft) - geschikt voor vier (4) - Optie 1 5 in 127 mm
pijpen van 6,1 m (20 ft) voor mast van 13,6 m (44.6 ft) - geschikt voor vier (4) - Optie 6 7.625 in 194 mm
pijpen van 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor vier (4) - Optie 1 5 in 127 mm
pijpen van 6,1 m (20 ft) voor mast van 13,6 m (44.6 ft) - geschikt voor vier (4) - Optie 3 6 in 152 mm
pijpen van 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor vier (4) - Optie 6 7.625 in 194 mm
pijpen van 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor vier (4) - Optie 4 6.5 in 165 mm
pijpen van 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor vier (4) - Optie 3 6 in 152 mm
pijpen van 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor vier (4) - Optie 2 5.5 in 140 mm
pijpen van 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor vier (4) - Optie 5 7 in 178 mm
pijpen van 6,1 m (20 ft) voor mast van 13,6 m (44.6 ft) - geschikt voor vier (4) - Optie 2 5.5 in 140 mm
pijpen van 6,1 m (20 ft) voor mast van 13,6 m (44.6 ft) - geschikt voor vier (4) - Optie 5 7 in 178 mm
Kenmerken (7) Regelbare deksleutel Regelbare deksleutel
Mast van 13,6 m (44.6 ft) - diameterbereik gat: 152-250 mm (6-9.875 in) - diepte enkele gang 44.6 ft 13.6 m
Kenmerken (5) Automatisch spannen van trek- en hefkabels Automatisch spannen van trek- en hefkabels
Mast van 11,2 m (36.7 ft) - hefsnelheid 2.65 ft/s 0.81 m/s
Kenmerken (3) Boorkabels geconfigureerd voor wisselen van het bit (boven het dek) Boorkabels geconfigureerd voor wisselen van het bit (boven het dek)
Kenmerken (1) Mastconfiguraties compleet met carrousel van pijprek en hoekboorpakket (verticaal, tot 30 graden in stappen van 5 graden) Mastconfiguraties compleet met carrousel van pijprek en hoekboorpakket (verticaal, tot 30 graden in stappen van 5 graden)
Kenmerken (8) Geconfigureerd met roldekbus voor tricone toepassingen, tweedelige dekbus voor DTH Geconfigureerd met roldekbus voor tricone toepassingen, tweedelige dekbus voor DTH
Kenmerken (10) Pijppositioneringsinrichting Pijppositioneringsinrichting
Kenmerken (11) Rotatieaandrijving met één motor, tot 160 tpm, koppel tot 11.700 Nm (8,629 lbf-ft) Rotatieaandrijving met één motor, tot 160 tpm, koppel tot 11.700 Nm (8,629 lbf-ft)
Kenmerken (9) Camera met gesloten circuit in mast wordt gebruikt voor zicht op de carrousel van pijprek/bovenaandrijving bij in het rek plaatsen van pijpen. Camera met gesloten circuit in mast wordt gebruikt voor zicht op de carrousel van pijprek/bovenaandrijving bij in het rek plaatsen van pijpen.
Kenmerken (6) Hydraulische doorsteeksleutel met variabele grip voor reeks diameters Hydraulische doorsteeksleutel met variabele grip voor reeks diameters
Mast van 11,2 m (36.7 ft) - diameterbereik gat: 152-250 mm (6-9.875 in) - diepte meerdere gangen Tot diepte van 53,9 m (176.7 ft) Tot diepte van 53,9 m (176.7 ft)
Kenmerken (4) Enkele hydraulische cilinder en kabelsysteem voor heffen/hijsen Enkele hydraulische cilinder en kabelsysteem voor heffen/hijsen
Kenmerken (2) Hydraulisch bediende, zelfindexerende carrousel van pijprek is geschikt voor pijpdiameters van 127 mm (5 in) tot 194 mm (7.625 in) Hydraulisch bediende, zelfindexerende carrousel van pijprek is geschikt voor pijpdiameters van 127 mm (5 in) tot 194 mm (7.625 in)
Mast van 13,6 m (44.6 ft) - diameterbereik gat: 152-250 mm (6-9,875 in) - diepte meerdere gangen Tot een diepte van 37,9 m (124.6 ft) Tot een diepte van 37,9 m (124.6 ft)
Mast van 13,6 m (44.6 ft) - hefsnelheid 2.16 ft/s 0.66 m/s
Mast van 11,2 m (36.7 ft) - bitbelasting - één gang Tot 22.321 kg (tot 49.210 lb) Tot 22.321 kg (tot 49.210 lb)
Mast van 11,2 m (36.7 ft) - vermogen voor omlaag trekken Tot 20.411 kg (tot 45.000 lb) Tot 20.411 kg (tot 45.000 lb)
Mast van 13,6 m (44.6 ft) - bitbelasting - één gang Tot 32.655 kg (tot 71.993 lb) Tot 32.655 kg (tot 71.993 lb)
Mast van 13,6 m (44.6 ft) - vermogen voor omlaag trekken Tot 29.483 kg (tot 65,000 lb) Tot 29.483 kg (tot 65,000 lb)
Mast van 13,6 m (44.6 ft) - hefvermogen Tot 16.584 kg (tot 36,563 lb) Tot 16.584 kg (tot 36,563 lb)
Mast van 11,2 m (36.7 ft) - hefvermogen Tot 15.309 kg (tot 33,750 lb) Tot 15.309 kg (tot 33,750 lb)
Kenmerken (1) Pijpcarrousel, standaard:
- 11,2 m (36,7') Mast: geschikt voor vier (4) pijpen van 10,6 m (35')
-13,6 m (44,6') Mast: geschikt voor vier (4) pijpen van 6,1 m (20') Pijpcarrousel, standaard:
- 11,2 m (36,7') Mast: geschikt voor vier (4) pijpen van 10,6 m (35')
-13,6 m (44,6') Mast: geschikt voor vier (4) pijpen van 6,1 m (20')
Kenmerken (2) Pijpcarrousel, voor tweeërlei gebruik:
- 11,2 m (36,7') Mast: geschikt voor twee (2) pijpen van 10,6 m (35') en twee (2) pijpen van 7,62 m (25'), en adapters om DTH-hamer- en woelboorbit aan te sluiten (DTH-hamer en woelboor niet inbegrepen)
- geschikt voor een pijp van 140 mm (5,5") of 168 mm (6,625") - neem contact op met fabriek voor andere pijpdiameters Pijpcarrousel, voor tweeërlei gebruik:
- 11,2 m (36,7') Mast: geschikt voor twee (2) pijpen van 10,6 m (35') en twee (2) pijpen van 7,62 m (25'), en adapters om DTH-hamer- en woelboorbit aan te sluiten (DTH-hamer en woelboor niet inbegrepen)
- geschikt voor een pijp van 140 mm (5,5") of 168 mm (6,625") - neem contact op met fabriek voor andere pijpdiameters
Kenmerken (3) Verticaal of haaks boren, 0-30°; in stappen van 5° Verticaal of haaks boren, 0-30°; in stappen van 5°
Kenmerken (4) Hydraulisch bediende, zelfindexerende pijpcarrousel is geschikt voor pijpdiameters van 127 mm (5,0") tot 194 mm (7,625") Hydraulisch bediende, zelfindexerende pijpcarrousel is geschikt voor pijpdiameters van 127 mm (5,0") tot 194 mm (7,625")
Kenmerken (5) Boorkabels geconfigureerd voor wisselen van het bit (boven het dek) Boorkabels geconfigureerd voor wisselen van het bit (boven het dek)
Kenmerken (6) Systeem voor omlaag trekken/takelen met één cilinder Systeem voor omlaag trekken/takelen met één cilinder
Kenmerken (7) Automatisch spannen van trek- en takelkabels Automatisch spannen van trek- en takelkabels
Kenmerken (8) Regelbare deksleutel Regelbare deksleutel
Kenmerken (9) Geconfigureerd met roldekbus Geconfigureerd met roldekbus
Kenmerken (10) Bovenliggende lier met kabel en haak plus afstandsbediening; aandrijving met variabel toerental, nominaal vermogen van ≥ 1818 kg (4000 lb), lengte die 6,1 m (20') voorbij boordek reikt (optie) Bovenliggende lier met kabel en haak plus afstandsbediening; aandrijving met variabel toerental, nominaal vermogen van ≥ 1818 kg (4000 lb), lengte die 6,1 m (20') voorbij boordek reikt (optie)
Kenmerken (11) Oliesysteem gereedschap, olie-inspuitsysteem van 113,5 l (30 gal) (optie voor configuraties met lagedrukcompressor) Oliesysteem gereedschap, olie-inspuitsysteem van 113,5 l (30 gal) (optie voor configuraties met lagedrukcompressor)
Kenmerken (12) Hydraulische doorsteeksleutel met variabele grip, keuze uit bereik van 114 mm tot 152 mm (4,5" tot 6,0") of 152 mm tot 216 mm (6,0" tot 8,5") Hydraulische doorsteeksleutel met variabele grip, keuze uit bereik van 114 mm tot 152 mm (4,5" tot 6,0") of 152 mm tot 216 mm (6,0" tot 8,5")
Kenmerken (13) Camera met gesloten circuit in mast wordt gebruikt voor zicht op de pijpcarrousel/bovenaandrijving bij de magazijnstelling van pijpen. Camera met gesloten circuit in mast wordt gebruikt voor zicht op de pijpcarrousel/bovenaandrijving bij de magazijnstelling van pijpen.
Kenmerken (14) Pijppositioneringsinrichting voor haaks boren, pijpen plaatsen in meerdere gangen, bediend vanuit cabine, met veiligheidsvergrendelingen Pijppositioneringsinrichting voor haaks boren, pijpen plaatsen in meerdere gangen, bediend vanuit cabine, met veiligheidsvergrendelingen
Kenmerken (15) Rotatieaandrijving met één motor, tot 160 omw/min, maximaal koppel van 11.600 Nm (8555 lbf-ft) Rotatieaandrijving met één motor, tot 160 omw/min, maximaal koppel van 11.600 Nm (8555 lbf-ft)
Accessoire (1) Handmatige pijpgrijper voor 11,2 m (36,7') of 13,6 m (44,6') - Eén (1) pijpgrijper met staalkabel, handmatig bediende bithouder Handmatige pijpgrijper voor 11,2 m (36,7') of 13,6 m (44,6') - Eén (1) pijpgrijper met staalkabel, handmatig bediende bithouder
Accessoire (2) mast van 11,2 m (36,7'), Eén (1) hydraulisch bediende pijpgrijper, hydraulisch bediende bithouder mast van 11,2 m (36,7'), Eén (1) hydraulisch bediende pijpgrijper, hydraulisch bediende bithouder
Accessoire (3) mast van 13,6 m (44,6') - Eén (1) hydraulisch bediende pijpgrijper, plus één (1) pijpgrijper met staalkabel, hydraulisch bediende bithouder mast van 13,6 m (44,6') - Eén (1) hydraulisch bediende pijpgrijper, plus één (1) pijpgrijper met staalkabel, hydraulisch bediende bithouder
Nominale capaciteit 4000 lb 1814 kg
Kabeldiameter 0.5 in 13 mm
Bereik - tot voorbij het boordek 20 ft 6.1 m
Componenten Aandrijving met variabel toerental Aandrijving met variabel toerental
Koppel - één motor 8629 lb/ft 11700 Nm
Rotatietoerental 0-160 tpm 0-160 tpm
Componenten (1) As - API-standaardschroefdraad van 140 mm (5.5 in) met gegroefde kraag As - API-standaardschroefdraad van 140 mm (5.5 in) met gegroefde kraag
Componenten (2) Draaikoppelregeling Draaikoppelregeling
Componenten (3) Virtuele vergrendelingen voor roterende-kopaandrijving Virtuele vergrendelingen voor roterende-kopaandrijving
Componenten (1) Automatische Drill Assist-functie:
- automatisch boren in één gang (optie) Automatische Drill Assist-functie:
- automatisch boren in één gang (optie)
Type (1) Cat Terrain-voorbereiding Cat Terrain-voorbereiding
Type (2) Voorbereiding voor autonome werking Voorbereiding voor autonome werking
Componenten (1) Boordiepte-indicator Boordiepte-indicator
Componenten (2) Product Link™ Elite (hardware van fabriek, abonnementspakket via dealer) Product Link™ Elite (hardware van fabriek, abonnementspakket via dealer)
Componenten (3) Product Link Elite Product Link Elite
Pakket (1) Snelvulsysteem voor brandstof en water, automatisch smeersysteem Snelvulsysteem voor brandstof en water, automatisch smeersysteem
Pakket (2) Servicecentrum voor aftappen en bijvullen van smeermiddelen, automatisch smeersysteem, snelvulsysteem voor brandstof en water en afblaasslang (optie) Servicecentrum voor aftappen en bijvullen van smeermiddelen, automatisch smeersysteem, snelvulsysteem voor brandstof en water en afblaasslang (optie)
Pakket (3) Servicecentrum voor aftappen en bijvullen van smeermiddelen, automatisch smeersysteem, snelvulsysteem voor brandstof en water en afblaasslang (optie) Servicecentrum voor aftappen en bijvullen van smeermiddelen, automatisch smeersysteem, snelvulsysteem voor brandstof en water en afblaasslang (optie)
Bedrijfsgewichtbereik 56.468 kg tot 64.154 kg (124.490 lb tot 141.436 lb) 56.468 kg tot 64.154 kg (124.490 lb tot 141.436 lb)

MD6250 Standaarduitrusting

Afdrukken

KEUZES VOOR DE AANDRIJFLIJN

  • Emissies: Gelijkwaardig aan Tier 2, motorvermogen C27 bij 1800 tpm, ISO 14396 616 kW (826 hp), ISO 14396 (DIN) 838 pk (PS).
  • Emissies: Gelijkwaardig aan Tier 4 Final, motorvermogen C27 bij 1800 tpm, ISO 14396 650 kW (872 hp), ISO 14396 (DIN) 884 pk (PS).
  • Compressor (2,000 ft³/min, 125 psi) - Roterend boorpakket, 56,6 m³ (2,000 ft³/min) bij 8,6 bar (125 psi); met lagedrukopvangtank voor ASME/CRN/AU of CE

CABINEKEUZES

  • Standaard - Omvat een stoffen zitting, ruit van enkel glas, verwijderbare bescherming voor raam van booroperator en een ruitenwisser voor raam van booroperator

BEDIENINGSELEMENTEN

  • Boordiepte-indicator en -vergrendelingen, automatisch niveau, automatische mast

FRAME/DEK

  • Machine toegang via vaste trap

MASTACCESSOIRES

  • 11,2 m (36.7 ft) of 13,6 m (44.6 ft): Handmatige pijpgrijper - pijpgrijper met één (1) staalkabel (voor 11 m), twee staalkabels (voor 13 m) handmatig bediende bithouder

PIJPCARROUSEL 11,2 M (36.7 ft) MAST/10,6 M (35 FT) PIJPREK. GESCHIKT VOOR VIER (KIES ER ÉÉN)

  • 127 mm (5.0 in) pijp; vier modules
  • 140 mm (5.5 in) pijp; vier modules
  • 152 mm (6.0 in) pijp; vier modules
  • 165 mm (6.5 in) pijp; vier modules
  • 178 mm (7.0 in) pijp; vier modules
  • 194 mm (7.625 in) pijp; vier modules

PIJPCARROUSEL 13,6 M (44.6 ft) MAST/6,1 M (20 FT) PIJPREK. GESCHIKT VOOR VIER (KIES ER ÉÉN)

  • 127 mm (5.0 in) pijp; vier modules
  • 140 mm (5.5 in) pijp; vier modules
  • 152 mm (6.0 in) pijp; vier modules
  • 165 mm (6.5 in) pijp; vier modules
  • 178 mm (7.0 in) pijp; vier modules
  • 194 mm (7.625 in) pijp; vier modules

PAKKETTEN BOORGEREEDSCHAP/ROTATIEBOREN VOOR MAST VAN 11,2 M (36.7 ft) (KIES ER ÉÉN)

  • 127 mm (5 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 152 mm (6 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 165 mm (6.5 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 178 mm (7 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 194 mm (7.625 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser

PAKKETTEN BOORGEREEDSCHAP/DTH-BOREN VOOR 11,2 M (36.7 ft) MAST (KIES ER ÉÉN)

  • 140 mm (5.5 in); tweedelige dekbus, pijppositioneringsinrichting, deksleutel, adapter voor overloophamer; afdichting pijpwisser
  • 165 mm (6.5 in); tweedelige dekbus, pijppositioneringsinrichting, deksleutel, adapter voor overloophamer; afdichting pijpwisser

PAKKETTEN BOORGEREEDSCHAP/ROTATIE VOOR 13,6 M (44.6 ft) MAST (KIES ER ÉÉN)

  • 127 mm (5 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 152 mm (6 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 165 mm (6.5 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 178 mm (7 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser
  • 194 mm (7.625 in); roldekbus uit één stuk, pijppositioneringsinrichting, deksleutel, overloopsubs, afdichting pijpwisser

PAKKETTEN BOORGEREEDSCHAP/DTH-BOREN VOOR 13,6 M (44.6 ft) MAST (KIES ER ÉÉN)

  • 127 mm (5.0 in); tweedelige dekbus, pijppositioneringsinrichting, deksleutel, adapter voor overloophamer; afdichting pijpwisser
  • 140 mm (5.5 in); tweedelige dekbus, pijppositioneringsinrichting, deksleutel, adapter voor overloophamer; afdichting pijpwisser
  • 165 mm (6.5 in); tweedelige dekbus, pijppositioneringsinrichting, deksleutel, adapter voor overloophamer; afdichting pijpwisser
  • 178 mm (7 in); tweedelige dekbus, pijppositioneringsinrichting, deksleutel, adapter voor overloophamer; afdichting pijpwisser

BOVENSTE SUBS (ALLEEN ROTEREND BOREN) (KIES ER ÉÉN)

  • 127 mm (5 in)
  • 152 mm (6 in)
  • 165 mm (6.5 in)
  • 178 mm (7 in)
  • 194 mm (7.625 in)

KLIMAAT/REGIONALE OVERWEGINGEN

  • Accu's, afgedicht, vier (4) stuks
  • Niveau 1 - Standaardvloeistoffen en -smeermiddelen. Met een temperatuurbereik van -1 °C (30 °F) tot 52 °C (125 °F)
  • Stickers, ANSI
  • Stickers, ISO
  • Certificeringen, EAEU
  • Certificeringen, CE

STOFONDERDRUKKING

  • Waterinjectie 1271 L (336 gal)
  • Statische stofgordijnen, met vier zijden/gesloten omkasting

ONDERWAGEN; CAT 336E EL (KIES ER ÉÉN)

  • Drievoudige kam 600 mm (23.6 in); voor harde rots gronddruk van 0,88 bar (12.7 psi)
  • Drievoudige kam 750 mm (29.5 in); voor zachte rots, gronddruk van 1,10 bar (15.9 psi)

MD6250 Optionele uitrusting

Afdrukken

KEUZES VOOR DE AANDRIJFLIJN

  • Compressor (1,350 ft³/min, 500 psi) - DTH-boorpakket, 38,2 m³/min (1,350 ft³/min) bij 34,4 bar (500 psi) met hogedrukopvangtank (500 psi) voor ASME/CRN/AU of CE; inclusief hameropslag en 113,5 L (30 gal) hamersmeersysteem.
  • Compressor (1,500 ft³/min, 350 psi) - DTH-boorpakket, 42,4 m³/min (1,500 ft³/min) bij 24,1 bar (350 psi) met hogedrukopvangtank voor ASME/DRN/AU of CE; inclusief hameropslag en 113,5 L (30 gal) hamersmeersysteem.

FRAME

  • Uitbreiding van brandstoftank van +1609 l (425 gal) voor in totaal 3218 l (850 gal) (Vereist voor autonomiepakketten)
  • Platform op niet-booruiteinde voor montage van brandblusflessen en/of dieselgeneratorset
  • Geschikt voor giekkraan (giekkraan niet meegeleverd)

CABINEKEUZES

  • Premium - Inclusief een lederen stoel met warmte en ventilatie, zware vering, ruit met dubbel glas. Afneembare beveiliging voor raam van booroperator en bescherming voor raam naar de aandrijflijn gericht. Extra opbergdoos en ruitenwissers op voor- en achterruit.
  • LED-verlichtingspakket:
    biedt 4200 lumen schijnwerperlicht op de omtrek, spotlights voor het werkgebied leveren 1950 lumen. Mastcontourlampen en op de cabine gemonteerde gele stroboscooplamp en een voorop gemonteerd zwaailicht voor kolenwagen
  • Kijkluik om gaten beter te kunnen zien met schijnwerper (hydraulisch bediend)
  • Uitklapbare stoel met oprolbare veiligheidsgordel voor trainer
  • Zonneschermen
  • Manometer voor cabinedruk
  • Toegangssysteem voor cabinedak (inclusief ladders, kooi en rails)

BEDIENINGSELEMENTEN

  • Drill Assist (automatisch boren in één gang)

BOORDEK DIVERSEN

  • Gereedschapskist in dek
  • Hydraulisch kijkluik met werklamp

PRODUCT LINK™/TERRAIN

  • Product Link (via mobiele data)
  • Product Link (dubbel: satelliet en mobiel)
  • Terrain voor boren (geleidingssysteem)/met G610-scherm

WERKOMGEVING MACHINIST

  • Uitklapbare stoel met veiligheidsgordel voor trainer
  • Manometer voor cabinedruk
  • Zonneschermen
  • Toegangssysteem tot cabinedak met ladder, kooi en rails (alleen beschikbaar met trap en cabineloopbrug)

FRAME/DEK

  • Uitbreidingstank brandstofcapaciteit voor extra 1416 L (374 gal) optioneel voor totale capaciteit van 2832 L (748 gal); vereist voor autonomiepakketten
  • Toegang tot de machine via uitschuivende, hydraulische trappen; inclusief loopbrug rond de cabine naar het boordek
  • Voorbereid voor brandblussysteem; platform voor montage van brandblusflessen en/of dieselgeneratorset
  • Geschikt voor giekkraan (alleen montagekit)
  • Gereedschapskist

TECHNOLOGIEPRODUCTEN

  • Product Link Elite; mobiel of dubbel (satelliet en mobiel)
  • Hardware voor terreingeleidingssysteem

MAST

  • Bovenliggende lier met kabel en haak, plus afstandsbediening; aandrijving met variabele snelheid, nominaal vermogen van ≥ 1814 kg (4,000 lb), lengte die 6,1 m (20 ft) voorbij boordek reikt
  • Smeersysteem voor gereedschap voor roterend boren met inhoud van 113.5 L (30 gal)
  • Schroefdraadsmeerinrichting van pijp met navulbaar reservoir of smeervethouder voor eenmalig gebruik
  • 11,2 m (36.7 ft) Mast; hoekboren - verticaal tot 30° (in stappen van 5°)
  • Mast van 13,6 m (44.6 ft) Mast; angle drilling – vertical to 30° (in 5° increments)
  • Schroefdraadsmeerinrichting van boorpijp met navulbaar reservoir of smeervethouder voor eenmalig gebruik
  • Gereedschapssmeersysteem voor roterende tricone bits 113,5 L (30 gal)
  • Gereedschapssmeersysteem voor DTH-hamer en -bit (inbegrepen in HP compressorpakket)
  • Bovenliggende lier met afstandsbediening, kabel en haak

BOORBITS, ROTEREND TRICONE

  • Niet aanbevolen voor roterend boren
  • Alle bits zijn voorzien van standaardsproeikoppen
  • U vindt de S/M/H-codes in de conversietabel Rock Formation to Bit (Rotsformatie naar bit) op https://catpublications.com, zoek naar PEXQ1027
  • Bij de verzendingsplannen voor elke boorconfiguratie is rekening gehouden met één pallet met bits. Voor extra pallets kan een extra truck vereist zijn.
    - 171 mm (6,75 in), optie 1, (S2)
    - 171 mm (6,75 in), optie 2, (M1)
    - 171 mm (6,75 in), optie 3, (m³)
    - 200 mm (7,875 in), optie 1, (S2)
    - 200 mm (7,875 in), optie 2, (M1)
    - 200 mm (7,875 in), optie 3, (m³)
    - 229 mm (9,0 in), optie 1, (S3)
    - 229 mm (9,0 in), optie 2, (M2)
    - 229 mm (9,0 in), optie 3, (H1)
    - 251 mm (9,875 in), optie 1, (M1)
    - 251 mm (9,875 in), optie 2, (m³)
    - 251 mm (9,875 in), optie 3, (H1)

MASTACCESSOIRES

  • mast van 11,2 m (36.7 ft), Mast: hydraulisch bediende pijpgrijper, één hydraulisch bediende pijpgrijper, bithouder, hydraulisch
  • Mast van 13,6 m (44.6 ft):Pijpgrijper, hydraulisch - één hydraulisch bediende pijpgrijper, plus één pijpgrijper met staalkabel, bithouder, hydraulisch

BOORPIJP*

  • Standaard carrouselpijp: 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor vier (4)
    - 127 mm (5.0 in)
    - 140 mm (5.5 in)
    - 152 mm (6.0 in)
    - 165 mm (6.5 in)
    - 178 mm (7.0 in)
    - 194 mm (7.625 in)
  • Standaard carrouselpijp: 6,1 m (20 ft) voor mast van 13,6 m (44.6 ft) - geschikt voor vier (4)
    - 127 mm (5.0 in)
    - 140 mm (5.5 in)
    - 152 mm (6.0 in)
    - 165 mm (6.5 in)
    - 178 mm (7.0 in)
    - 194 mm (7.625 in)
  • Standaard carrouselpijp: 10,6 m (35 ft) voor mast van 11,2 m (36.7 ft) - geschikt voor twee (2)
    - Aantal van twee (2) pijpen van 7,62 m (25 ft) met adapters om het DTH-hamer- of woelboorbit aan te sluiten (hamer- en tricone bit niet inbegrepen)
    - 140 mm (5.5 in)
    - 168 mm (6.625 in)
  • Opmerking: *Neem contact op met fabriek voor andere pijpdiameters

DOORSTEEKSLEUTEL (KIES ER ÉÉN)

  • Gripbereik van hydraulische doorsteeksleutel met variabele grip 114-152 mm (4.5-6.0 in)
  • Hydraulische doorsteeksleutel met variabele grip, bereik van 152 mm tot 216 mm (6.0 in tot 8.5 in)

PAKKETTEN BOORGEREEDSCHAP/BOREN MET TWEE FUNCTIES VOOR 11,2 M (36.7 ft) MAST

  • 168 mm (6.625 in); tweedelige bus, pijppositioneringsinrichting, deksleutel, carrousel met twee functies, van elk twee 7,62 m (25 ft) pijpen plus subadapters

SCHOKDEMPER MET OVERLOOPADAPTER (VEREIST VOOR DTH, OPTIONEEL VOOR ROTEREND BOREN) (KIES ER ÉÉN)

  • 127 mm (5 in)
  • 1400 mm (5.5 in)
  • 152 mm (6 in)
  • 165 mm (6.5 in)
  • 178 mm (7 in)
  • 194 mm (7.625 in)

SCHOKSUB VOOR BOREN MET TWEE FUNCTIES/11,2 M (36.7 ft) MAST

  • 168 mm (6.625 in) inclusief lange bovenste subadapter

BOORPIJP – 6,1 M (20 FT) PIJP VOOR MAST VAN 13,7 M (44.9 FT); CARROUSEL GESCHIKT VOOR VIER

  • 127 mm (5 in) pijp
  • pijpen van 152 mm (6 in)
  • 178 mm (7 in) pijp
  • 194 mm (7.625 in) pijp

BOORPIJP – 10,6 M (35 FT) PIJP VOOR 11,2 M (36.7 ft) MAST; CARROUSEL GESCHIKT VOOR VIER

  • 127 mm (5 in) pijp
  • 140 mm (5.5 in) pijp
  • pijpen van 152 mm (6 in)
  • 165 mm (6,5 in) pijp
  • 178 mm (7 in) pijp
  • 194 mm (7.625 in) pijp

BOORPIJP – 10,6 M (35 FT) PIJP VoOR 11,2 M (36.7 ft) MAST; CARROUSEL MET TWEE FUNCTIES GESCHIKT VOOR TWEE

  • 168 mm (6.625 in)

GROEP TRICONE BOORBITS – AANTAL 9 PER PALLET

  • 171 mm (6.75 in) OPTIE 2, (M1)
  • 171 mm (6.75 in) OPTIE 3, (m³)
  • 171 mm (6.75 in) OPTIE 1, (S2)
  • 200 mm (7.875 in) OPTIE 2, (M1)
  • 200 mm (7.875 in) OPTIE 3, (m³)
  • 200 mm (7.875 in) OPTIE 1, (S3)
  • 229 mm (9 in) OPTIE 2, (M2)
  • 229 mm (9 in) OPTIE 3, (H1)
  • 229 mm (9 in) OPTIE 1, (M1)
  • 251 mm (9.875 in) OPTIE 2, (m³)
  • 251 mm (9.875 in) OPTIE 3, (H1)

DTH-HAMERS EN -BITS

  • DTH Hamer - 152,4 mm (6 in) klasse met aandrijfsub (alle componenten, minus DTH-bit montage)
  • BITS, 2F-FF-S-HD
    171 mm (6.75 in) twee spoelgaten, vlak met bolvormige carbiden. ZWARE UITVOERING
    Kit bestaat uit: negen bits, vier aandrijfeenheden, drie extra voetkleppen (bits geconfigureerd met QL60-schacht).
  • BITS, 2F-FF-S
    171 mm (6.75 in) twee spoelgaten, vlak met bolvormige carbiden.
    Kit bestaat uit: negen bits, vier aandrijfeenheden, drie extra voetkleppen (bits geconfigureerd met QL60-schacht).
  • BITS, 2F-CC-S
    171 mm (6.75 in) twee spoelgaten, concaaf met bolvormige carbiden.
    Kit bestaat uit: negen bits, vier aandrijfeenheden, drie extra voetkleppen (bits geconfigureerd met QL60-schacht).
  • BITS, 2F-CV-S+B
    171 mm (6.75 in) bits, twee spoelgaten, convex met bolvormig kijkglas en carbiden met ballistisch oppervlak.
    Kit bestaat uit: negen bits, vier aandrijfeenheden, drie extra voetkleppen (bits geconfigureerd met QL60-schacht).
  • BITS, 3F-CV-S+B
    171 mm (6.75 in) drie spoelgaten, convex met bolvormig kijkglas en carbiden met ballistisch oppervlak.
    Kit bestaat uit: negen bits, vier aandrijfeenheden, drie extra voetkleppen (bits geconfigureerd met QL60-schacht).
  • BITS, 3F-FF-S+B
    171 mm (6.75 in) drie spoelgaten, flat face with spherical gauge en carbiden met ballistisch oppervlak.
    Kit bestaat uit: negen bits, vier aandrijfeenheden, drie extra voetkleppen (bits geconfigureerd met QL60-schacht).
  • BITS, 3F-CC-S+B
    171 mm (6.75 in) drie spoelgaten, concave with spherical gauge en carbiden met ballistisch oppervlak.
    Kit bestaat uit: negen bits, vier aandrijfeenheden, drie extra voetkleppen (bits geconfigureerd met QL60-schacht).

SERVICEPAKKETTEN/VLOESTOFSYSTEEM VOOR 11,2 M (36.7 ft) OF 13,6 M (44.6 ft) MAST BIJ BOREN ONDER EEN HOEK

  • Snelvulsysteem voor brandstof en water en automatisch smeersysteem
  • Servicecentrum voor centraal aftappen en bijvullen van smeermiddelen, snelvulsysteem voor brandstof en water, afblaasslang en automatisch smeerysteem

ONDERHOUDSGEREEDSCHAP

  • Busborgingsgereedschap - 102-194 mm (4,0-7,625 in)
  • Uitrustingsstukken
    - Hijsbeugels (beschikbaar op aanvraag; vereist voor ingebruikname)
    • API-schroefdraad 89 mm (3,5 in)
    • API-schroefdraad 114 mm (4.5 in)
    • API-schroefdraad 140 mm (5.5 in)
    • BECO-schroefdraad 102 mm (4,0 in)
    • BECO-schroefdraad 114 mm (4.5 in)
    • BECO-schroefdraad 152 mm (6.0 in)
  • Hijsbeugels: API-schroefdraad 89 mm (3.5 in)
  • Hijsbeugels: API-schroefdraad 114 mm (4.5 in)
  • Hijsbeugels: API-schroefdraad 140 mm (5.5 in)
  • Hijsbeugels: BECO-schroefdraad 102 mm (4.0 in)
  • Hijsbeugels: BECO-schroefdraad 114 mm (4.5 in)
  • Hijsbeugels: BECO-schroefdraad 152 mm (6.0 in)

KLIMAAT/REGIONALE OVERWEGINGEN

  • Accu's, afgedicht, zes (6) stuks (vereist voor bij koud weer niveau 2 en 4 en/of semi-autonomiepakketten)
  • Niveau 2 - Arctisch - Temperatuur tot -18 °C (0 °F) Arctische vloeistoffen en smeermiddelen
  • Niveau 4 - Temperatuur tot -40 °C (-40 °F) 50 Hz verwarmingscomponenten, hogedrukcompressor. Arctische vloeistoffen. Dieselgestookte verwarming voor motorkoelvloeistof, pVelgaire watertank en accu's. Verwarmde dekens voor opvangbak en wateraanzuigleiding. Aansluitdoos met voorzieningen voor het toevoegen van door de klant geleverde walstroomaansluiting 240 V/50 A. Indien 60 Hz nodig is, moet u een 60 Hz acculader bestellen via de aftermarket.

STOFONDERDRUKKING

  • Stofgordijnen, aan vier zijden ingesloten, met hydraulisch hefsysteem om stofgordijnen voor en achter omhoog te brengen (aanbevolen bij stofcollector)
  • Watersproeisysteem met uitgeschakelde kolenwagen
  • Waterinjectie 1271 L (336 gal) plus droge stofafscheider 127 m³/min (4,500 ft³/min)
  • Waterinjectie, groot volume 2786 L (736 gal)
    - Tank benedendeks (geïsoleerd voor extreem koud weer) capaciteit 1271 L (336 gal)
    - Tank bovendeks capaciteit 1514 L (400 gal)
  • Hydraulisch hefsysteem voor stofgordijnen brengt stofgordijnen voor en achter omhoog (aanbevolen bij stofcollector)
  • Watersproeisysteem met uitgeschakelde kolenwagen om de grond te bevochtigen rond opgehoopt slijpsel

Compatibele technologie en diensten

Profiteer van de door Caterpillar verbonden gegevens- en veiligheidsprincipes om de efficiëntie te verbeteren, de productiviteit te verhogen en uw bedrijf winstgevender te maken.

1 - 8 van 9 Items Items
Vorige Volgende

Cat® MineStar™ Command voor boren levert een kosteneffectieve, zeer nauwkeurige boorkwaliteit door middel van automatisering, die uiteindelijk de bedrijfskosten verlaagt, de veiligheid verhoogt en de productiviteit verhoogt. Command voor boren zorgt ervoor dat elk gat nauwkeurig wordt geplaatst, in de juiste hoogte en hoek wordt geboord, en standhoudt tot het zandstralen. Dankzij een reeks mogelijkheden kunnen sitebeheerders het boorsysteem configureren en automatiseren in overeenstemming met hun budget en behoeften. Command heeft invloed op het gehele proces, van de planning van het boren tot zandstralen, helemaal tot aan de brekers en het frezen.

Verken technologie
1 - 8 van 9 Items Items
Vorige Volgende

Cat® MineStar Fleet is de beste informatiebron over machineparkbeheer. Een geïntegreerd bewakings- en beheersysteem voor machineparken dat met elke machine of elk systeem kan worden gebruikt om alle onderdelen van een operatie te meten, beheren en optimaliseren, ongeacht de grootte of het type. Fleet biedt real-time inzicht in cyclustijd, laadvermogen en andere belangrijke operationele parameters. Het controleert machinelocaties en materiaalbewegingen, en biedt meldingen van verkeerde routes om ervoor te zorgen dat materiaal naar de juiste locatie wordt verplaatst.

Verken technologie
1 - 8 van 9 Items Items
Vorige Volgende

Door de conditie van machines regelmatig te monitoren, kunnen mijnbouwbedrijven het onderhoud en de reparaties proactiever aanpakken. De conditiedata van het materieel zijn essentieel voor deze benadering. Met data kunnen mijnbouwbedrijven machinestoringen ruim van tevoren herkennen.

Een tijdige toegang tot de juiste data is cruciaal om de operationele informatie en de voorspellende analyse wat betreft de machines te verbeteren. Cat® MineStar™ Health helpt u daarbij door u in verbinding te stellen met uw machines en belangrijke informatie te verstrekken. Het MineStar Health portfolio bestaat uit verbindingsunits, die de materieeldata verzamelen, omzetten en verzenden, en uit applicaties, die de conditiedata visualiseren, analyseren en rapporteren.

Verken technologie
1 - 8 van 9 Items Items
Vorige Volgende

Effectieve mijnbouw begint met nauwkeurig boren. Dat betekent dat elk gat precies volgens plan, onder de juiste hoek en op de juiste diepte moet worden geboord. Cat® MineStar™ Terrain voor boren biedt nauwkeurige geleiding die machinisten helpt patronen nauwkeurig en productief te voltooien. Het biedt ook andere voordelen, door verbetering van de veiligheid, verlaging van de kosten en registratie van gegevens over de gelaagdheid van de boor om de explosies te plannen en de fragmentatie te verbeteren. En het werkt met alle merken boren en communiceert naadloos met MineStar en andere mijnbeheersystemen.

Verken technologie

Productbrochures enz. kunnen worden gedownload!

Neem de interactieve virtuele productrondleiding om de geweldige kenmerken en voordelen van het MD6250.

Rondleiding van MD6250 starten
close

Mediagalerij

Draadschietgatboor MD6250

Draadschietgatboor MD6250

Draadschietgatboor MD6250

Draadschietgatboor MD6250

Draadschietgatboor MD6250

Draadschietgatboor MD6250

Draadschietgatboor MD6250

Draadschietgatboor MD6250

CM20190906-3abee-8cbc4

CM20190906-3abee-8cbc4

CM20170606-44470-42156

CM20170606-44470-42156

Draadschietgatboor MD6250

Draadschietgatboor MD6250

Draadschietgatboor MD6250
Draadschietgatboor MD6250
Draadschietgatboor MD6250
Draadschietgatboor MD6250
CM20190906-3abee-8cbc4
CM20170606-44470-42156
Draadschietgatboor MD6250

Overzicht Cat MD6250 Next-Gen

Overzicht Cat MD6250 Next-Gen

360 View
360 View

Vergelijk MD6250 met vaak vergeleken producten.

Boormachines
Geselecteerd
MD6250
MD6250
Vermogen van omlaag trekken
Tot 29.483 kg (tot 65 00 lb)
Tot 29.483 kg (tot 65 00 lb)
Diameter van gat
165-250 mm (6.5-9.875 in)
165-250 mm (6.5-9.875 in)
Motor
Cat® C27
Cat® C27
Boormachines
MD6200
MD6200
Vermogen van omlaag trekken
tot 15.876 kg (35 00 lb)
tot 15.876 kg (35 00 lb)
Diameter van gat
140-200 mm (5.5-7.87 in)
140-200 mm (5.5-7.87 in)
Motor
Cat® C18
Cat® C18
Details bekijken
Boormachines
MD6310
MD6310
Vermogen van omlaag trekken
Tot 39 09 kg (tot 86,000 lb)
Tot 39 09 kg (tot 86,000 lb)
Diameter van gat
229-311 mm (9-12.25 in)
229-311 mm (9-12.25 in)
Motor
Cat® C32B
Cat® C32B
Details bekijken
