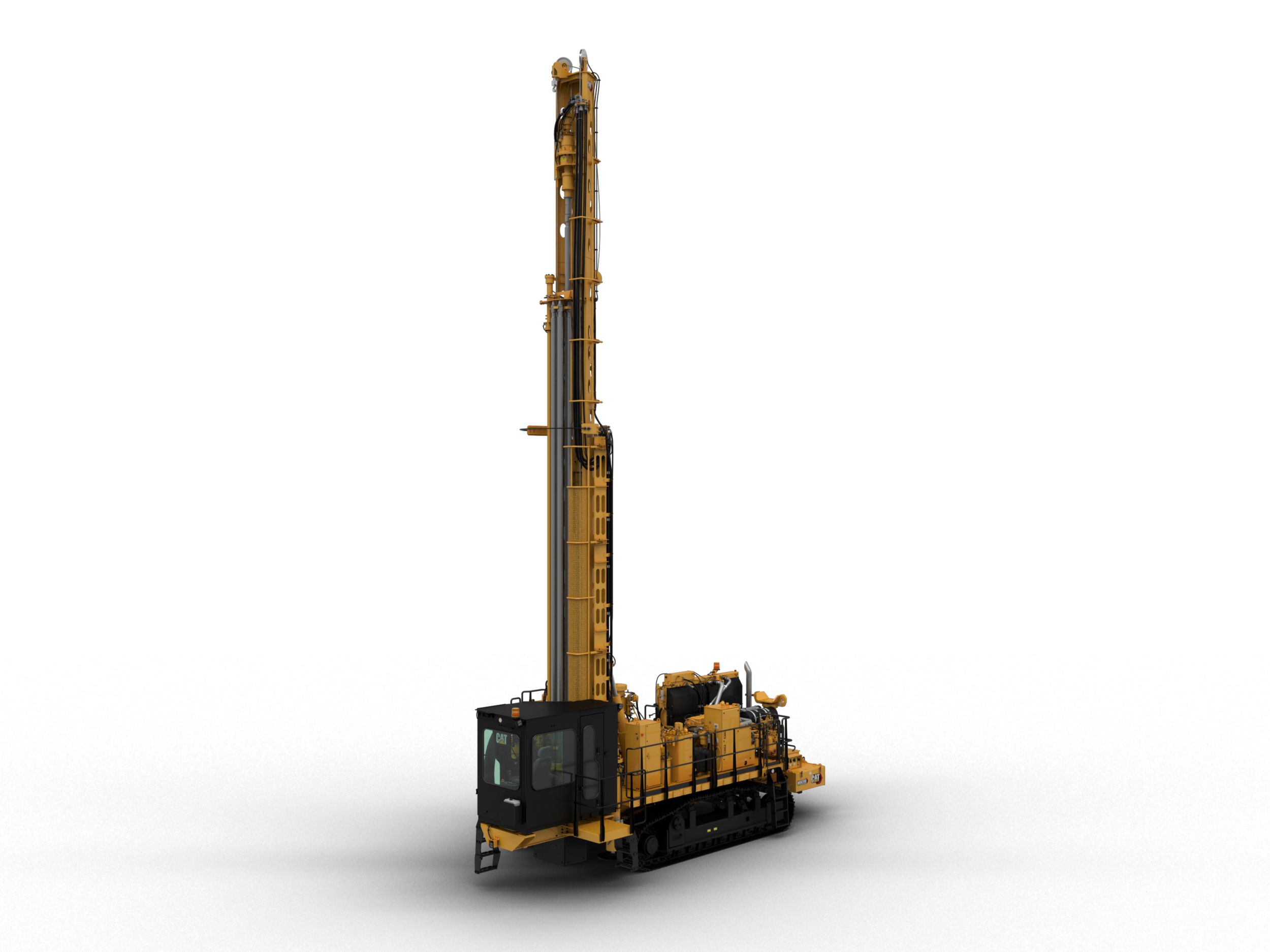

Boormachines MD6200
Prijsopgave aanvragen Dealer zoekenBelangrijke specificaties
- Vermogen van omlaag trekken
- tot 15.876 kg (35.000 lb)
- tot 15.876 kg (35.000 lb)
- Diameter van gat
- 140-200 mm (5.5-7.87 in)
- 140-200 mm (5.5-7.87 in)
- Motor
- Cat® C18
- Cat® C18
Overzicht
Kleinste, best transporteerbare boormachine in zijn klasse
De Cat® MD6200 heeft de kleinste transportafmetingen van alle boormachines in zijn klasse. Hij kan over de weg worden vervoerd met de mast erop, zodat hij eenvoudig op een vrachtwagen kan worden gerold als het tijd is om naar een andere locatie te gaan. Door zijn compacte transportformaat is hij ook sneller ter plaatse, waardoor er minder tijd wordt besteed aan het openen van boorpatronen en het verplaatsen tussen gaten. Zijn extra grote onderwagen in de stijl van de Cat 336 graafmachine zorgt voor toonaangevend trekvermogen en trekkracht en is bestand tegen de zwaarste omstandigheden op uw locatie. De MD6200 is ontworpen om gaten met diameters van 127-200 mm (5.0-7.87 in) te boren en is geoptimaliseerd om in één of meerdere gangen te boren, zowel roterend als in boorgaten.
Voordelen
Betere wendbaarheid
Dankzij een compact werkformaat, een onderwagen met de juiste afmetingen en een laag zwaartepunt.
Meer vermogen
Geleverd door een roterende topmotor met hoog vermogen en bedieningselementen die de aandrijflijn moduleren.
Zuiniger met brandstof
Met automatiseringstechnologie en volledig geïntegreerde Cat elektronica-architectuur
Kenmerken in één oogopslag
- Cat tot in de kern
- Gemeenschappelijke onderdelen en componenten voor alle Cat boormachines en consistente ontwerpkenmerken
- Gedeelde software voor autonome functies
- Cat dealerondersteuning
- Ergonomisch bedieningselementen zorgen dat machinisten niet vermoeid raken en waakzaam blijven
- Multifunctionele joystickbediening en monitoren met aanraakschermen zijn gebruiksvriendelijk en intuïtief
- Uitstekend zicht door meerdere camera's en ruiten over de hele lengte
- Optioneel verwarmde en geventileerde stoel biedt machinisten meer comfort
- Kleinste transportformaat in zijn klasse
- Kan over de weg worden vervoerd met de mast erop
- De onderwagen in de stijl van de Cat 336 graafmachine biedt uitzonderlijke stabiliteit en wendbaarheid
- Compact werkformaat verhoogt de productieve boortijd
- Zeer wendbaar van bank naar bank of van gat naar gat
- Gemeenschappelijke elektronische architectuur in alle Cat machines, zodat onze technici ermee vertrouwd zijn
- Cat Electronic Technician (Cat ET) om snel en gemakkelijk problemen op te lossen
- Dient als gemeenschappelijk platform om toekomstige autonome oplossingen te integreren
- Product Link™ Elite zorgt voor een real-time prestatiebewaking
- Ingebouwde Drill Assist-functie met automatische niveauregeling, automatisch intrekken van krikken, automatisch mast omhoog en omlaag brengen en automatisch boren
- De bewaking van de machinestatus en prestaties zorgt dat uw machine productief blijft
- Boordieptemeter helpt te diep of niet diep genoeg boren te verminderen
- Cat MineStar™ Terrain voor boorgegevens is geïntegreerd in bestaande cabinemonitoren (vereist aankoop van Terrain-licentie).
- Variabel luchtvolume voor minder brandstofverbruik
- C18 motor afgestemd op hydrauliek en compressor voor meer efficiëntie
- Hoge- en lagedrukconfiguraties bieden een variabele regeling van het luchtvolume
- Vermindert de stand-by druk terwijl de machine stationair draait
- Boren onder hoeken van 30 graden tot -15 graden (in stappen van 5 graden)
- Boren onder negatieve hoek (verticaal tot -15 graden) helpt u speciale projecten aan te pakken, zoals de ontwikkeling van hellingen en toegangen, zinkputten en beperkte voorboringen.
- Boren onder positieve hoek (30 graden tot verticaal) voor productieboringen
- Drie standaardcamera's en grote ramen geven de machinist uitstekend zicht
- Slipvaste oppervlakken om veilig in en uit te stappen en voor meer veiligheid bij het onderhoud
- MineStar Command voor boren maakt bediening op afstand of een autonome werking mogelijk — waardoor de machinist uit de machine verdwijnt
- LED binnenverlichting en joysticks en toetsenborden met achtergrondverlichting
- Spotlights en schijnwerpers die de in- en uitgangen en belangrijke servicepunten verlichten
- Ontworpen om minder brandstof te verbruiken, wat de motoremissies vermindert.
- De Tier 4 Final motor stoot minder NOx en deeltjes uit.
- Minder verspilling en lagere eigendoms- en bedrijfskosten door toegenomen uitwisselbaarheid van systemen en componenten, plus een vermindering van het aantal unieke onderdeelnummers.
- Langere onderhoudsintervallen die de hoeveelheid afval die in het milieu belandt verminderen.
Productspecificaties voor MD6200
Specificaties
| Diameter van gat | 140-200 mm (5.5-7.87 in) 140-200 mm (5.5-7.87 in) |
| Motor | Cat® C18 Cat® C18 |
| Bitbelasting | tot 16.964 kg (37.400 lb) tot 16.964 kg (37.400 lb) |
Basisspecificaties
| EPA Tier 2 (VS)-equivalent - Motor | C18 bij 1800 tpm C18 bij 1800 tpm |
| EPA Tier 2 (VS)-equivalent - Emissie | EPA Tier 2 (VS)-equivalent EPA Tier 2 (VS)-equivalent |
| EPA Tier 4 Final (VS) - Motor | C18 bij 1800 tpm C18 bij 1800 tpm |
| EPA Tier 4 Final (VS) - Emissies | US EPA Tier 4 Final US EPA Tier 4 Final |
| Compressor - roterend boren | 32,6 m³/min (1,150 ft³/min) bij 8,6 bar (125 psi) 32,6 m³/min (1,150 ft³/min) bij 8,6 bar (125 psi) |
| Haaks boren beschikbaar | 30° tot -15° in stappen van 5° 30° tot -15° in stappen van 5° |
| Bitbelasting (enkele gang) | 37400 lb 16964 kg |
| Takelsnelheid | 4.3 ft/s 1.32 m/s |
| Diameterbereik gat | 140-200 mm (5.5-7.87 in) 140-200 mm (5.5-7.87 in) |
| Dieptebereik gat - diepte enkele gang | 36 ft 11 m |
| Compressor - DTH-boren | 29,7 m³/min (1,050 ft³/min) bij 24,1 bar (350 psi) 29,7 m³/min (1,050 ft³/min) bij 24,1 bar (350 psi) |
| Vermogen van omlaag trekken | Tot 15.876 kg (tot 35,000 lb) Tot 15.876 kg (tot 35,000 lb) |
| Vermogen hefmechanisme | Tot 11.907 kg (tot 26.250 lb) Tot 11.907 kg (tot 26.250 lb) |
| Dieptebereik gat - diepte meerdere gangen | Tot diepte van 47,58 m (156 ft) Tot diepte van 47,58 m (156 ft) |
| EPA Tier 4 Final (VS) - nominaal vermogen (ISO 14396) | 589 hp 439 kW |
| EPA Tier 2 Final (VS)-equivalent - nominaal vermogen (ISO 14396) | 587 hp 438 kW |
Keuze uit compressoren
| DTH-boren | Inclusief smeersysteem voor gereedschap Inclusief smeersysteem voor gereedschap |
| Roterende boor | Optioneel smeersysteem voor gereedschap Optioneel smeersysteem voor gereedschap |
| Opmerking | Met de elektronische bedieningselementen van de compressoren kan de machinist de luchtopbrengst regelen en een optimale harmonie van het uitrustingsstuk, de luchtcirculatie en de bodemcondities bereiken. Zowel hoge- als lagedrukcompressoren beschikken over deze functie. Met de elektronische bedieningselementen van de compressoren kan de machinist de luchtopbrengst regelen en een optimale harmonie van het uitrustingsstuk, de luchtcirculatie en de bodemcondities bereiken. Zowel hoge- als lagedrukcompressoren beschikken over deze functie. |
| DTH-boren - 1050 cfm/350 psi | 29,7 m³/min (1,050 ft³/min) bij 24,1 bar (350 psi) met oliesysteem gereedschap van 113,5 L (30 gal) 29,7 m³/min (1,050 ft³/min) bij 24,1 bar (350 psi) met oliesysteem gereedschap van 113,5 L (30 gal) |
| Roterend boren - 1150 cfm/125 psi | 32,6 m³/min (1,150 ft³/min) bij 8,6 bar (125 psi) 32,6 m³/min (1,150 ft³/min) bij 8,6 bar (125 psi) |
Keuze uit opslagtanks
| Optie (1) | Lage druk 8,6 bar (125 psi) Lage druk 8,6 bar (125 psi) |
| Optie (2) | Hogedruk 24,1 bar (350 psi) Hogedruk 24,1 bar (350 psi) |
Koelen
| Componenten (1) | Koelers met gemakkelijke toegang voor reiniging Koelers met gemakkelijke toegang voor reiniging |
| Componenten (2) | Alle secties van de koelerkern zijn vervangbaar Alle secties van de koelerkern zijn vervangbaar |
| Componenten (3) | Geschikt voor omgevingstemperaturen tot 52 °C (125 °F) Geschikt voor omgevingstemperaturen tot 52 °C (125 °F) |
| Componenten (4) | Automatische ventilatorregeling met variabel toerental Automatische ventilatorregeling met variabel toerental |
Keuze voor klimaat
| Klimaatniveau 1 Standaardvloeistoffen en -smeermiddelen (1) | Nominale temperatuur tot –1 °C (30 °F) Nominale temperatuur tot –1 °C (30 °F) |
| Klimaatniveau 1 Standaardvloeistoffen en -smeermiddelen (2) | Bestand tegen hoge temperaturen tot 52 °C (125 °F) Bestand tegen hoge temperaturen tot 52 °C (125 °F) |
| Klimaatniveau 2, Arctisch klimaat - vloeistoffen en smeermiddelen, motorblok en verwarmer voor spruitstuk 120 V of 240 V | Nominale temperatuur tot –18 °C (0 °F) Nominale temperatuur tot –18 °C (0 °F) |
Frame en werkdek
| Kenmerken (1) | Krikken, mastscharnier en dek zijn integraal op het hoofdchassis gelast voor maximale duurzaamheid en lange levensduur Krikken, mastscharnier en dek zijn integraal op het hoofdchassis gelast voor maximale duurzaamheid en lange levensduur |
| Kenmerken (2) | Slipbestendige oppervlakken Slipbestendige oppervlakken |
| Kenmerken (3) | Inhoud van brandstoftank 833 L (220 gal) Inhoud van brandstoftank 833 L (220 gal) |
| Componenten (1) | Drie krikken voor niveauregeling binnen een bereik van 7° (elke richting) Drie krikken voor niveauregeling binnen een bereik van 7° (elke richting) |
| Componenten (2) | Zwaar uitgevoerde sleephaken (niet-booreinde) Zwaar uitgevoerde sleephaken (niet-booreinde) |
| Componenten (3) | Vier (4) hijsogen, voor gebruik met kabels of kettingen Vier (4) hijsogen, voor gebruik met kabels of kettingen |
Opties voor frametoegang
| Optie (1) | Vaste toegangstreden naar cabine Vaste toegangstreden naar cabine |
| Optie (2) | Klein platform naar cabine met vaste toegangstreden Klein platform naar cabine met vaste toegangstreden |
Boordek, diversen
| Componenten (1) | Schroefdraadsmering voor boorpijp met externe vultank, tevens geschikt voor smeervethouder voor eenmalig gebruik Schroefdraadsmering voor boorpijp met externe vultank, tevens geschikt voor smeervethouder voor eenmalig gebruik |
Onderwagen
| Model | Cat 336 van het type graafmachine Cat 336 van het type graafmachine |
| Draagrollen | Drie (3) Drie (3) |
| Drievoudige kam (1) | Bodemdruk van 600 mm (23.6 in); 0,89 bar (12,6 psi) Bodemdruk van 600 mm (23.6 in); 0,89 bar (12,6 psi) |
| Trekkracht | TBD TBD |
| Componenten (1) | Rupskettingbeschermingen en -geleiders Rupskettingbeschermingen en -geleiders |
| Onderste rollen | Acht (8) Acht (8) |
| Rijsnelheid - hoog | 2 mph 3.3 km/h |
| Rijsnelheid - laag | 1.3 mph 2.1 km/h |
Hydrauliek
| Componenten (1) | Twee (2) hoofdpompen - 85 cc (zuiger met proportionele elektronische bedieningselementen) Twee (2) hoofdpompen - 85 cc (zuiger met proportionele elektronische bedieningselementen) |
| Componenten (2) | Een (1) pomp voor extra circuit – 45 cc (zuiger, lastdetectie) Een (1) pomp voor extra circuit – 45 cc (zuiger, lastdetectie) |
| Componenten (3) | Een (1) ventilatorpomp - 45 cc (zuiger met proportionele elektronische bedieningselementen) Een (1) ventilatorpomp - 45 cc (zuiger met proportionele elektronische bedieningselementen) |
| Componenten (4) | Een (1) laadpomp - 73,8 cc (tandwiel, vast slagvolume) Een (1) laadpomp - 73,8 cc (tandwiel, vast slagvolume) |
| Componenten (5) | Poorten voor Systematisch Onderzoek van Smeerolie (S·O·SSM) Poorten voor Systematisch Onderzoek van Smeerolie (S·O·SSM) |
Opties voor het beperken van de verspreiding van stof
| Waterinspuiting, groot volume - maximaal - tank boven het dek - inhoud | 200 gal (US) 757 L |
| Waterinspuiting - tank gemonteerd onder het voorste dek - componenten | Waterdebietmeter, volumeregeling, indicator van tankvulniveau Waterdebietmeter, volumeregeling, indicator van tankvulniveau |
| Waterinspuiting, groot volume - maximaal - tank onder het dek - inhoud | 200 gal (US) 757 L |
| Waterinspuiting - tank gemonteerd onder het voorste dek | 200 gal (US) 757 L |
| Waterinspuiting, groot volume - maximaal - totale inhoud van tanks | 400 gal (US) 1514 L |
| Waterinspuiting plus stofcollector (1) | Stofcollector met inhoud van 76.5 m³/min (2,700 ft³/min); inclusief standaardwaterinspuiting Stofcollector met inhoud van 76.5 m³/min (2,700 ft³/min); inclusief standaardwaterinspuiting |
| Waterinspuiting plus stofcollector (2) | Zelfreinigende filters, luik voor reiniging van stofgoot Zelfreinigende filters, luik voor reiniging van stofgoot |
| Opties (1) | Statische stofgordijnen, gesloten omkasting met vier zijden Statische stofgordijnen, gesloten omkasting met vier zijden |
| Opties (2) | Hydraulisch hefsysteem voor stofgordijnen brengt stofgordijnen voor en achter omhoog (optie) (aanbevolen bij droge stofcollector) Hydraulisch hefsysteem voor stofgordijnen brengt stofgordijnen voor en achter omhoog (optie) (aanbevolen bij droge stofcollector) |
| Opties (3) | Watersproeisysteem met uitgeschakelde kolenwagen (optie) Watersproeisysteem met uitgeschakelde kolenwagen (optie) |
Mastpakketten
| Diepte enkele gang | 36 ft 11 m |
| Diepte meerdere gangen | Tot diepte van 47,58 m (156 ft) Tot diepte van 47,58 m (156 ft) |
| Omlaag trekken - nominaal, systeem met één cilinder voor omlaag trekken/heffen | Tot 15.876 kg (tot 35,000 lb) Tot 15.876 kg (tot 35,000 lb) |
| Heffen | Tot 11.907 kg (tot 26.250 lb) Tot 11.907 kg (tot 26.250 lb) |
Motorfuncties
| Kenmerk (3) | Tier 4 Final-pakket compleet met regelpakket voor DEF-/motoruitschakeling Tier 4 Final-pakket compleet met regelpakket voor DEF-/motoruitschakeling |
| Kenmerk (1) | Dubbele startmotoren Dubbele startmotoren |
| Kenmerk (2) | Etherstarthulp Etherstarthulp |
Gereedschapspakket, DTH
| Componenten (8) | Bovenste sub Bovenste sub |
| Componenten (7) | Smeertoestel boorgereedschap is inbegrepen bij selectie van DTH-compressor Smeertoestel boorgereedschap is inbegrepen bij selectie van DTH-compressor |
| Componenten (1) | Tweedelige bus Tweedelige bus |
| Componenten (2) | Klemmen voor positionering van pijp Klemmen voor positionering van pijp |
| Componenten (3) | Deksleutel Deksleutel |
| Componenten (4) | Schok sub Schok sub |
| Componenten (5) | Overloopsubs Overloopsubs |
| Componenten (6) | Afdichting pijpwisser Afdichting pijpwisser |
Afmetingen (bij benadering)
| Breedte cabine-uiteinde* | 13.7 ft 4.18 m |
| Breedte aan andere uiteinde dan cabine | 11.7 ft 3.57 m |
| Hoogte met mast omhoog | 54.3 ft 16.54 m |
| Lengte van behuizing | 31 ft 9.44 m |
| Lengte met mast omlaag | 57.5 ft 17.54 m |
| Hoogte mast omlaag | 11.75 ft 3.58 m |
| Lengte alleen mast | 52.1 ft 15.89 m |
| Opmerking | *Voor breedte met platformtoegang tot cabine of loopplaten voor onderhoudsplatform neemt u contact op met de fabriek. *Voor breedte met platformtoegang tot cabine of loopplaten voor onderhoudsplatform neemt u contact op met de fabriek. |
Boorpijp
| Pijpen van 9,14 m (30 ft) - geschikt voor vier (4) pijpen - optie 5 | 6 in 152 mm |
| Pijpen van 9,14 m (30 ft) - geschikt voor vier (4) pijpen - optie 4 | 5.5 in 140 mm |
Kenmerken van de mast en pijpcarrousel
| Kenmerken (1) |
Pijpcarrousel: - geschikt voor vier (4) pijpen van 9,14 m (30 ft) Pijpcarrousel: - geschikt voor vier (4) pijpen van 9,14 m (30 ft) |
| Kenmerken (2) | Standaardpakket voor haaks boren (0 tot 30 graden, in stappen van 5 graden) Standaardpakket voor haaks boren (0 tot 30 graden, in stappen van 5 graden) |
| Kenmerken (4) | Hydraulisch bediende, zelfindexerende pijpcarrousel is geschikt voor verschillende pijpdiameters tot 152 mm (6 in) Hydraulisch bediende, zelfindexerende pijpcarrousel is geschikt voor verschillende pijpdiameters tot 152 mm (6 in) |
| Kenmerken (5) | Boorkabels geconfigureerd voor wisselen van het bit boven het dek Boorkabels geconfigureerd voor wisselen van het bit boven het dek |
| Kenmerken (6) | Systeem voor omlaag trekken/heffen met één cilinder Systeem voor omlaag trekken/heffen met één cilinder |
| Kenmerken (7) | Regelbare deksleutel Regelbare deksleutel |
| Kenmerken (8) | Geconfigureerd met roldekbus (voor boren met lage druk/woelboor) Geconfigureerd met roldekbus (voor boren met lage druk/woelboor) |
| Kenmerken (9) | Tweedelige dekbus (voor DTH-boren onder hoge druk) Tweedelige dekbus (voor DTH-boren onder hoge druk) |
| Kenmerken (10) | Bovenliggende lier met kabel en haak plus afstandsbediening; aandrijving met variabel toerental, nominaal vermogen van 1361 kg (3000 lb) Bovenliggende lier met kabel en haak plus afstandsbediening; aandrijving met variabel toerental, nominaal vermogen van 1361 kg (3000 lb) |
| Kenmerken (11) | Gripbereik van hydraulische doorsteeksleutel met variabele grip 101-152 mm (4,0-6,0 in) Gripbereik van hydraulische doorsteeksleutel met variabele grip 101-152 mm (4,0-6,0 in) |
| Kenmerken (12) | Gesloten camerasysteem gemonteerd op mast voor zicht op de pijpcarrousel/bovenaandrijving Gesloten camerasysteem gemonteerd op mast voor zicht op de pijpcarrousel/bovenaandrijving |
| Kenmerken (13) | Pijppositioneringsinrichting voor haaks boren, pijpen plaatsen in meerdere gangen Pijppositioneringsinrichting voor haaks boren, pijpen plaatsen in meerdere gangen |
| Kenmerken (14) | Handmatige pijpgrijper - Eén (1) pijpgrijper met staalkabel, pijppositioneringsinrichting, optioneel handmatig bediende bithouder Handmatige pijpgrijper - Eén (1) pijpgrijper met staalkabel, pijppositioneringsinrichting, optioneel handmatig bediende bithouder |
Gereedschapspakket, roterend
| Componenten (1) | Eendelige rolbus, dek Eendelige rolbus, dek |
| Componenten (2) | Klemmen voor positionering van pijp Klemmen voor positionering van pijp |
| Componenten (3) | Deksleutel Deksleutel |
| Componenten (4) | Bit-sub Bit-sub |
| Componenten (5) | Bovenste sub Bovenste sub |
| Componenten (6) | Afdichting pijpwisser Afdichting pijpwisser |
| Componenten (7) | Smeertoestel boorgereedschap (optioneel) Smeertoestel boorgereedschap (optioneel) |
Bovenaandrijving roterende kop
| Koppel - één motor | 6166 lb/ft 8360 Nm |
| Rotatietoerental | 0-150 tpm 0-150 tpm |
| Componenten (1) | Uitgaande as met API-IF (NC46) schroefdraad van 101 mm (4 in) op behuizing Uitgaande as met API-IF (NC46) schroefdraad van 101 mm (4 in) op behuizing |
| Componenten (2) | Draaikoppelregeling Draaikoppelregeling |
| Componenten (3) | Virtuele vergrendelingen voor roterende-kopaandrijving Virtuele vergrendelingen voor roterende-kopaandrijving |
Werkomgeving machinist
| Cabineontwerp |
- FOPS-cabine biedt een vloerruimte van 1,9 m² (20,5 ft²) - Rubberen steunen absorberen mechanische trillingen - Het ontwerp van het bedieningsstation voor de machinist integreert een ergonomische stoel, joystickbediening met volledig instrumentenpaneel en dubbel high-definition kleurenscherm van 254 mm (10 in) en een 12 V-voedingspoort - Extra display voor CC-camera's; kleurenscherm, high-definition, 254 mm (10 in) - Spanningsomvormer, 24 V naar 12 V - Radiovoorbereiding voor communicatie en entertainment, stereo - Twee openslaande deuren en met sleutel afsluitbare Cat sloten - Documentatiehouder - Opbergvak, geschikt voor een lunchtrommel - FOPS-cabine biedt een vloerruimte van 1,9 m² (20,5 ft²) - Rubberen steunen absorberen mechanische trillingen - Het ontwerp van het bedieningsstation voor de machinist integreert een ergonomische stoel, joystickbediening met volledig instrumentenpaneel en dubbel high-definition kleurenscherm van 254 mm (10 in) en een 12 V-voedingspoort - Extra display voor CC-camera's; kleurenscherm, high-definition, 254 mm (10 in) - Spanningsomvormer, 24 V naar 12 V - Radiovoorbereiding voor communicatie en entertainment, stereo - Twee openslaande deuren en met sleutel afsluitbare Cat sloten - Documentatiehouder - Opbergvak, geschikt voor een lunchtrommel |
| Cabinepakketten |
- Standaardconfiguratie omvat een stoel met stoffen bekleding, verwijderbare vloermat, ruiten met enkel glas en ruitbescherming voor booroperator - Premiumconfiguratie omvat extra opslagruimte, een stoel met leren bekleding, verwarming en ventilatie, zwaar uitgevoerde vering, ruiten met dubbel glas en ruitbescherming voor booroperator - Standaardconfiguratie omvat een stoel met stoffen bekleding, verwijderbare vloermat, ruiten met enkel glas en ruitbescherming voor booroperator - Premiumconfiguratie omvat extra opslagruimte, een stoel met leren bekleding, verwarming en ventilatie, zwaar uitgevoerde vering, ruiten met dubbel glas en ruitbescherming voor booroperator |
| Stoel | - Stoel is draaibaar, vergrendelbaar, met tweepunts oprolbare/76 mm (3 in) veiligheidsgordel, kantelbaar (in stappen van 5°), met lendensteun, stoelverstelling naar voren/achteren, 80 mm (3,1 in) - Stoel is draaibaar, vergrendelbaar, met tweepunts oprolbare/76 mm (3 in) veiligheidsgordel, kantelbaar (in stappen van 5°), met lendensteun, stoelverstelling naar voren/achteren, 80 mm (3,1 in) |
| Ruiten |
- Grote ruiten aan voor-, achter- en rechterzijde van cabine; ruit over volledige lengte met bescherming aan boorzijde - Zonnescherm (optie) - Ruitenwisser met gemeenschappelijk sproeierreservoir - Drukmeter (optie) - Grote ruiten aan voor-, achter- en rechterzijde van cabine; ruit over volledige lengte met bescherming aan boorzijde - Zonnescherm (optie) - Ruitenwisser met gemeenschappelijk sproeierreservoir - Drukmeter (optie) |
| Verlichting |
- Led-interieurverlichting, achtergrondverlichting van joysticks en toetsenblokken - Schijnwerpers voor gebied rondom de boormachine; omgevingswerklichten - zwaailicht op mast en stroboscooplamp op kolenwagen (optie) - Led-interieurverlichting, achtergrondverlichting van joysticks en toetsenblokken - Schijnwerpers voor gebied rondom de boormachine; omgevingswerklichten - zwaailicht op mast en stroboscooplamp op kolenwagen (optie) |
| HVAC |
- Vloerverwarmingsopening -Toegang tot filters vanaf het dek, onderhoudsinterval van 500 uur - HVAC-ventilatieopeningen voor ontwaseming op hoofdruit - Vloerverwarmingsopening -Toegang tot filters vanaf het dek, onderhoudsinterval van 500 uur - HVAC-ventilatieopeningen voor ontwaseming op hoofdruit |
| Camera's | - Drie (3) CC-camera's (voorkant en linkerkant) voor een zichtveld van 360° vanuit de stoel van de machinist; camera op de mast voor zicht op pijpcarrousel/bovenaandrijving - Drie (3) CC-camera's (voorkant en linkerkant) voor een zichtveld van 360° vanuit de stoel van de machinist; camera op de mast voor zicht op pijpcarrousel/bovenaandrijving |
Bedieningselementen van besturingssysteem - standaard
| Componenten (1) | Elektrische bedieningselementen voor boren, vervoer per kolenwagen, niveauregeling plus extra functies Elektrische bedieningselementen voor boren, vervoer per kolenwagen, niveauregeling plus extra functies |
| Componenten (2) | Draaikoppelregeling Draaikoppelregeling |
| Componenten (3) | Virtuele aanslagen voor roterende-kopaandrijving Virtuele aanslagen voor roterende-kopaandrijving |
| Componenten (4) | Verklikker voor pijppositioneringsinrichting ingeschakeld/uitgeschakeld Verklikker voor pijppositioneringsinrichting ingeschakeld/uitgeschakeld |
| Componenten (5) | Boordieptemeter Boordieptemeter |
| Componenten (6) | Boorprestaties en displaysysteem Boorprestaties en displaysysteem |
| Componenten (7) | Vertraagde motoruitschakeling Vertraagde motoruitschakeling |
| Componenten (8) | Filterindicatoren voor hydraulisch systeem, brandstof, compressor en motor Filterindicatoren voor hydraulisch systeem, brandstof, compressor en motor |
| Componenten (9) | Krikdruksensoren Krikdruksensoren |
| Componenten (10) | Registratie van gegevens over toestand van de machine met waarschuwingen en registratie van foutcodes, gegevensexport mogelijk Registratie van gegevens over toestand van de machine met waarschuwingen en registratie van foutcodes, gegevensexport mogelijk |
| Componenten (11) | Regeling van stofonderdrukking Regeling van stofonderdrukking |
| Componenten (12) | Verklikker voor mastvergrendeling Verklikker voor mastvergrendeling |
| Componenten (13) | ECM-proportionele ventilatortoerentalregeling ECM-proportionele ventilatortoerentalregeling |
| Componenten (14) | Vergrendeling van kolenwagen, stabiliteitslimieten van machine Vergrendeling van kolenwagen, stabiliteitslimieten van machine |
| Componenten (15) | Vergrendeling van kolenwagen, pijp in gat Vergrendeling van kolenwagen, pijp in gat |
| Componenten (16) | Vergrendeling van kolenwagen, mast omhoog en vergrendeld of omlaag en in ruststand Vergrendeling van kolenwagen, mast omhoog en vergrendeld of omlaag en in ruststand |
| Componenten (17) | Vergrendeling van kolenwagen, krikken ingeschoven Vergrendeling van kolenwagen, krikken ingeschoven |
| Componenten (18) | Vergrendeling van kolenwagen, lier in ruststand Vergrendeling van kolenwagen, lier in ruststand |
| Componenten (19) | Bedieningselementen klimaatregeling in cabine (airconditioning, verwarming, ventilatortoerentallen) Bedieningselementen klimaatregeling in cabine (airconditioning, verwarming, ventilatortoerentallen) |
| Componenten (20) | Vooraf bekabeld voor terrein en autonome werking Vooraf bekabeld voor terrein en autonome werking |
Automatisering en technologie
| Type (1) | Voorbereiding voor autonome werking Voorbereiding voor autonome werking |
| Componenten (1) | Boordieptemeter Boordieptemeter |
| Componenten (2) | Drill Assist (automatische regeling van niveau, krikken automatisch intrekken, mast automatisch omhoog en omlaag brengen, optioneel, automatisch boren in één gang) Drill Assist (automatische regeling van niveau, krikken automatisch intrekken, mast automatisch omhoog en omlaag brengen, optioneel, automatisch boren in één gang) |
| Componenten (3) | Cat Terrain-voorbereiding Cat Terrain-voorbereiding |
| Componenten (4) | Product Link Elite™ Product Link Elite™ |
Veiligheid en beveiliging
| Kenmerk (1) | Naderingshoek van 15° vergemakkelijkt het laden en lossen op een lage oplegger Naderingshoek van 15° vergemakkelijkt het laden en lossen op een lage oplegger |
| Componenten (1) | Zeven (7) noodstopknoppen Zeven (7) noodstopknoppen |
| Componenten (2) | Scharnierende ruitbescherming over de volledige lengte van de voorste ruit van de boormachine Scharnierende ruitbescherming over de volledige lengte van de voorste ruit van de boormachine |
| Componenten (3) | Voorwaardelijke veiligheidsvergrendelingen Voorwaardelijke veiligheidsvergrendelingen |
| Componenten (4) | Automatisch sluitende kleppen Automatisch sluitende kleppen |
| Componenten (5) | Elektrische claxon geactiveerd door een drukknop in de cabine Elektrische claxon geactiveerd door een drukknop in de cabine |
| Componenten (6) | Automatisch akoestisch alarm kolenwagen Automatisch akoestisch alarm kolenwagen |
| Componenten (7) | Accuschakelaar en contactsloten kunnen worden vergrendeld Accuschakelaar en contactsloten kunnen worden vergrendeld |
| Componenten (8) | Inrichtingen voor vastzetten van luchtslang Inrichtingen voor vastzetten van luchtslang |
| Componenten (9) | Slipbestendige platformoppervlakken Slipbestendige platformoppervlakken |
| Componenten (10) | Hijsvoorzieningen van machine Hijsvoorzieningen van machine |
| Componenten (11) | FOPS-gecertificeerde cabine FOPS-gecertificeerde cabine |
Servicepakketten
| Pakket (1) | Basis - centrale handmatige smering voor alle scharnierpunten, vulsysteem op basis van zwaartekracht voor brandstof en water Basis - centrale handmatige smering voor alle scharnierpunten, vulsysteem op basis van zwaartekracht voor brandstof en water |
| Pakket (2) | Standaard - Automatisch smeersysteem, snelvulsysteem voor brandstof en water (optie) Standaard - Automatisch smeersysteem, snelvulsysteem voor brandstof en water (optie) |
| Pakket (3) | Premium - automatisch smeersysteem, snelvulsysteem voor brandstof en water, servicecentrum voor aftappen en bijvullen van smeermiddelen plus afblaasslang (optie) Premium - automatisch smeersysteem, snelvulsysteem voor brandstof en water, servicecentrum voor aftappen en bijvullen van smeermiddelen plus afblaasslang (optie) |
Gewichten
| Bedrijfsgewichtbereik | 40.823 - 45.359 kg (90,000 - 100,00 lb) 40.823 - 45.359 kg (90,000 - 100,00 lb) |
MD6200 Optionele uitrusting
MAST
- Bovenliggende lier met kabel en haak plus afstandsbediening; aandrijving met variabel toerental, nominaal vermogen van 1361 kg (3000 lb)
- Smeersysteem voor gereedschap voor roterend boren met inhoud van 113.5 L (30 gal)
- Schroefdraadsmeerinrichting van pijp met navulbaar reservoir of smeervethouder voor eenmalig gebruik
- Handmatig bediende bithouder
ONDERHOUDSGEREEDSCHAP
- Busborgingsgereedschap - sleutelvlakken 89 tot 152 mm (3,5-6,0 in)
- Hijsbeugels (beschikbaar op aanvraag, vereist voor ingebruikname)
- API-schroefdraad 89 mm (3,5 in)
- API-schroefdraad 114 mm (4.5 in)
- BECO-schroefdraad 76 mm (3,0 in)
- BECO-schroefdraad 89 mm (3,5 in)
- BECO-schroefdraad 101 mm (4,0 in)
- BECO-schroefdraad 114 mm (4.5 in)
WERKOMGEVING MACHINIST
- Drukmeter cabine
- Zonneschermen
- Drill Assist; automatisch boren in één gang
TECHNOLOGIEPRODUCTEN
- Product Link Elite; satelliet, mobiel of beide
- Hardware voor terreingeleidingssysteem
STOFONDERDRUKKING
- Stofgordijnen, aan vier zijden ingesloten, met hydraulisch hefsysteem om stofgordijnen voor en achter omhoog te brengen (aanbevolen bij droge stofcollector)
- Watersproeisysteem met uitgeschakelde kolenwagen
BOORBITS, ROTEREND TRICONE
- Niet aanbevolen voor roterend boren
- Alle bits zijn voorzien van standaardsproeikoppen
- U vindt de S/M/H-codes in de conversietabel Rock Formation to Bit (Rotsformatie naar bit) op https://catpublications.com, zoek naar PEXQ1027
- Bij de verzendingsplannen voor elke boorconfiguratie is rekening gehouden met één pallet met bits. Voor extra pallets kan een extra truck vereist zijn.
– 171 mm (6,75 in), optie 1, (S2)
– 171 mm (6,75 in), Optie 2, (M1)
– 171 mm (6,75 in), optie 3, (m³)
– 200 mm (7,875 in), optie 1, (S2)
– 200 mm (7,875 in), optie 2, (M1)
– 200 mm (7,875 in), optie 3, (m³)
BOORPIJP
- pijpen van 9,14 m (30 ft) – geschikt voor vier (4) pijpen
– pijp van 101 mm (4 in) (2,875 inch API Reg schroefdraad)
– pijp van 114 mm (4.5 in) (3 inch BECO schroefdraad)
– pijp van 127 mm (5 in) (3,5 inch BECO schroefdraad)
– pijp van 140 mm (5.5 in) (4 inch BECO schroefdraad)
– pijp van 152 mm (6 in) (4,5 inch BECO schroefdraad)
Compatibele technologie en diensten
Profiteer van de door Caterpillar verbonden gegevens- en veiligheidsprincipes om de efficiëntie te verbeteren, de productiviteit te verhogen en uw bedrijf winstgevender te maken.
Fleet
Health
Terrain
-
Cat Fleet voor Surface
Cat® MineStar Fleet is de beste informatiebron over machineparkbeheer. Een geïntegreerd bewakings- en beheersysteem voor machineparken dat met elke machine of elk systeem kan worden gebruikt om alle onderdelen van een operatie te meten, beheren en optimaliseren, ongeacht de grootte of het type. Fleet biedt real-time inzicht in cyclustijd, laadvermogen en andere belangrijke operationele parameters. Het controleert machinelocaties en materiaalbewegingen, en biedt meldingen van verkeerde routes om ervoor te zorgen dat materiaal naar de juiste locatie wordt verplaatst.
1
-
8
van
9 Items
Items
Cat® MineStar Fleet is de beste informatiebron over machineparkbeheer. Een geïntegreerd bewakings- en beheersysteem voor machineparken dat met elke machine of elk systeem kan worden gebruikt om alle onderdelen van een operatie te meten, beheren en optimaliseren, ongeacht de grootte of het type. Fleet biedt real-time inzicht in cyclustijd, laadvermogen en andere belangrijke operationele parameters. Het controleert machinelocaties en materiaalbewegingen, en biedt meldingen van verkeerde routes om ervoor te zorgen dat materiaal naar de juiste locatie wordt verplaatst.
-
Cat Health
Door de conditie van machines regelmatig te monitoren, kunnen mijnbouwbedrijven het onderhoud en de reparaties proactiever aanpakken. De conditiedata van het materieel zijn essentieel voor deze benadering. Met data kunnen mijnbouwbedrijven machinestoringen ruim van tevoren herkennen.
Een tijdige toegang tot de juiste data is cruciaal om de operationele informatie en de voorspellende analyse wat betreft de machines te verbeteren. Cat® MineStar™ Health helpt u daarbij door u in verbinding te stellen met uw machines en belangrijke informatie te verstrekken. Het MineStar Health portfolio bestaat uit verbindingsunits, die de materieeldata verzamelen, omzetten en verzenden, en uit applicaties, die de conditiedata visualiseren, analyseren en rapporteren.
1
-
8
van
9 Items
Items
Door de conditie van machines regelmatig te monitoren, kunnen mijnbouwbedrijven het onderhoud en de reparaties proactiever aanpakken. De conditiedata van het materieel zijn essentieel voor deze benadering. Met data kunnen mijnbouwbedrijven machinestoringen ruim van tevoren herkennen.
Een tijdige toegang tot de juiste data is cruciaal om de operationele informatie en de voorspellende analyse wat betreft de machines te verbeteren. Cat® MineStar™ Health helpt u daarbij door u in verbinding te stellen met uw machines en belangrijke informatie te verstrekken. Het MineStar Health portfolio bestaat uit verbindingsunits, die de materieeldata verzamelen, omzetten en verzenden, en uit applicaties, die de conditiedata visualiseren, analyseren en rapporteren.
-
Cat Terrain voor boren
Effectieve mijnbouw begint met nauwkeurig boren. Dat betekent dat elk gat precies volgens plan, onder de juiste hoek en op de juiste diepte moet worden geboord. Cat® MineStar™ Terrain voor boren biedt nauwkeurige geleiding die machinisten helpt patronen nauwkeurig en productief te voltooien. Het biedt ook andere voordelen, door verbetering van de veiligheid, verlaging van de kosten en registratie van gegevens over de gelaagdheid van de boor om de explosies te plannen en de fragmentatie te verbeteren. En het werkt met alle merken boren en communiceert naadloos met MineStar en andere mijnbeheersystemen.
1
-
8
van
9 Items
Items
Effectieve mijnbouw begint met nauwkeurig boren. Dat betekent dat elk gat precies volgens plan, onder de juiste hoek en op de juiste diepte moet worden geboord. Cat® MineStar™ Terrain voor boren biedt nauwkeurige geleiding die machinisten helpt patronen nauwkeurig en productief te voltooien. Het biedt ook andere voordelen, door verbetering van de veiligheid, verlaging van de kosten en registratie van gegevens over de gelaagdheid van de boor om de explosies te plannen en de fragmentatie te verbeteren. En het werkt met alle merken boren en communiceert naadloos met MineStar en andere mijnbeheersystemen.
assignment Productbrochures enz. kunnen worden gedownload!
Caterpillar productbrochures en andere informatieve documenten zijn beschikbaar voor uw groeiende bedrijf.
Neem de interactieve virtuele productrondleiding om de geweldige kenmerken en voordelen van het MD6200.
Rondleiding van MD6200 starten
close
Mediagalerij
Foto's
Video's
360°-weergave
Optionele uitvoering van MD6200 draadschietgatboor
Luxe-uitvoering van MD6200 draadschietgatboor
MD6200 draadschietgatboor werk in een steengroeve
MD6200 draaiboormachine met mast neer
Draadschietgatboor MD6200
Draadschietgatboor MD6200
Draadschietgatboor MD6200
Technologie van de MD6200 draaiboormachine
Overzicht van de MD6200 draaiboormachine
Transporteerbaarheid van de MD6200 boormachine
Vergelijk MD6200 met vaak vergeleken producten.
Boormachines
MD6200
Geselecteerd
- Vermogen van omlaag trekken
- tot 15.876 kg (35.000 lb)
- tot 15.876 kg (35.000 lb)
- Diameter van gat
- 140-200 mm (5.5-7.87 in)
- 140-200 mm (5.5-7.87 in)
- Motor
- Cat® C18
- Cat® C18
Boormachines
MD6250
- Vermogen van omlaag trekken
- Tot 29.483 kg (tot 65.000 lb)
- Tot 29.483 kg (tot 65.000 lb)
- Diameter van gat
- 165-250 mm (6.5-9.875 in)
- 165-250 mm (6.5-9.875 in)
- Motor
- Cat® C27
- Cat® C27
Boormachines
MD6310
- Vermogen van omlaag trekken
- Tot 39.009 kg (tot 86,000 lb)
- Tot 39.009 kg (tot 86,000 lb)
- Diameter van gat
- 229-311 mm (9-12.25 in)
- 229-311 mm (9-12.25 in)
- Motor
- Cat® C32B
- Cat® C32B
