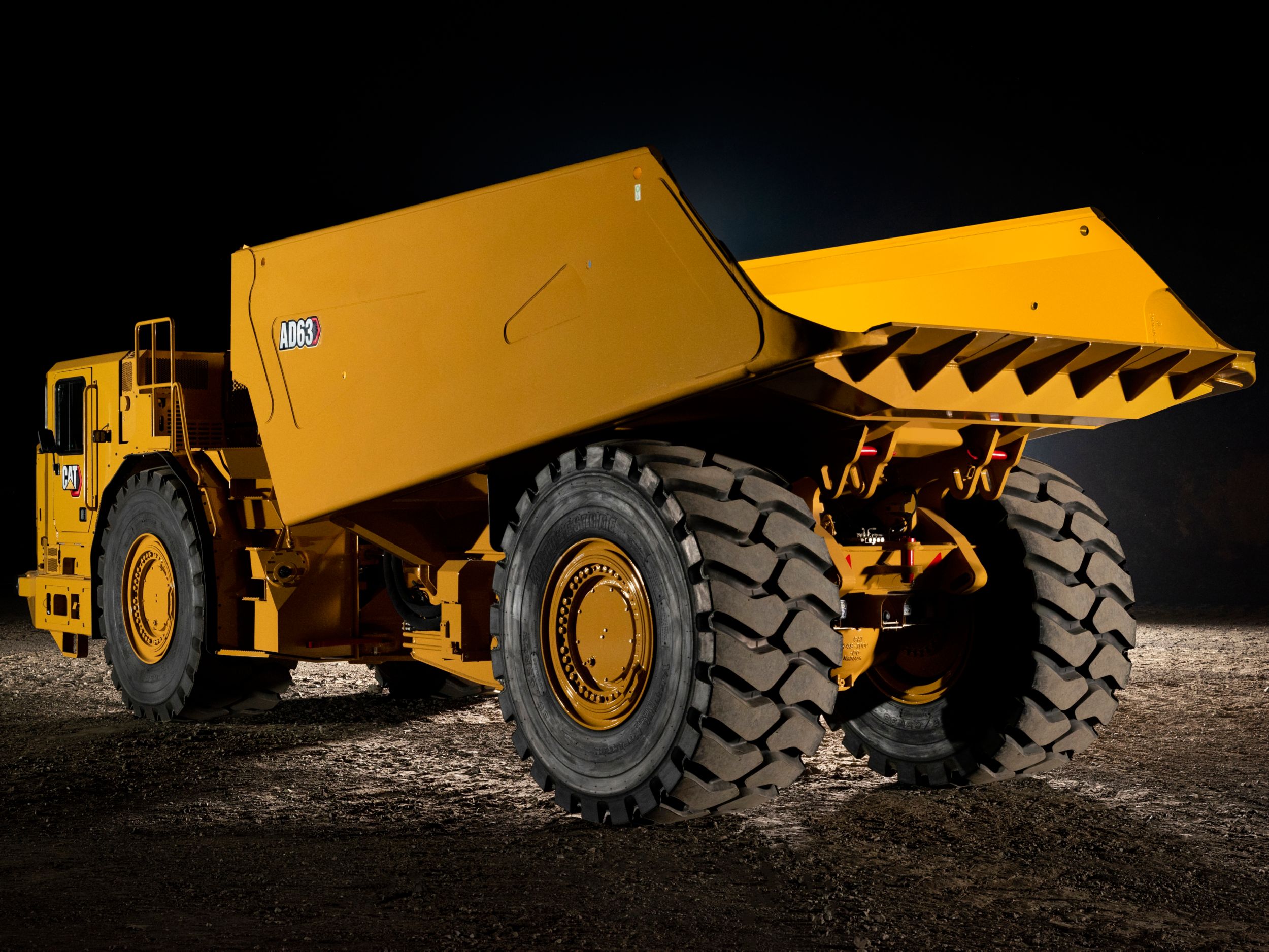

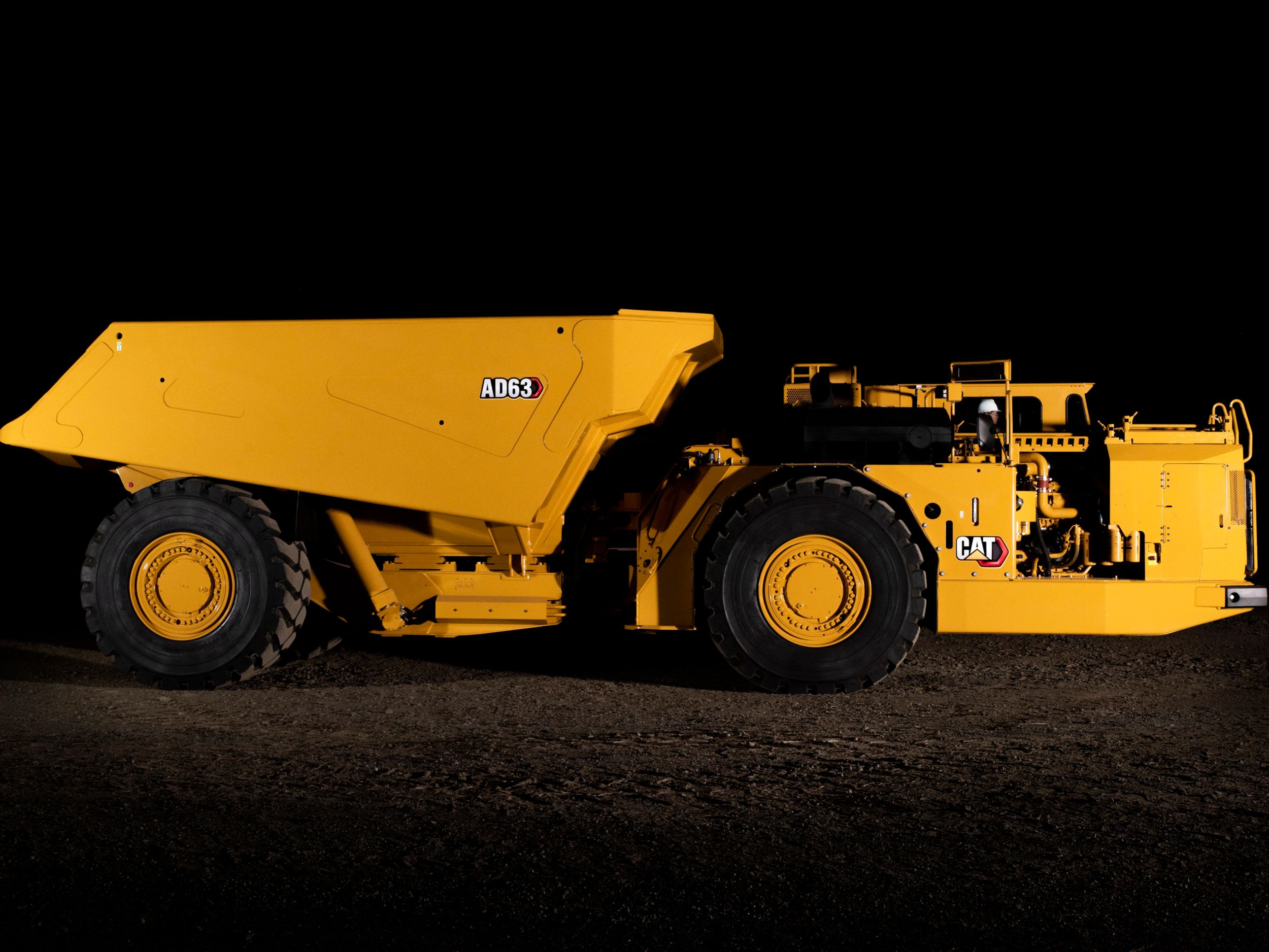

AD63 地下採礦卡車

要求報價尋找代理商

引擎型號: Cat® C27; Cat® C27

引擎動力 - 歐盟 Stage V 引擎 - ISO 14396:2002: 795 hp; 593 kW

標稱淨載重容量: 138891 lb; 63000 kg

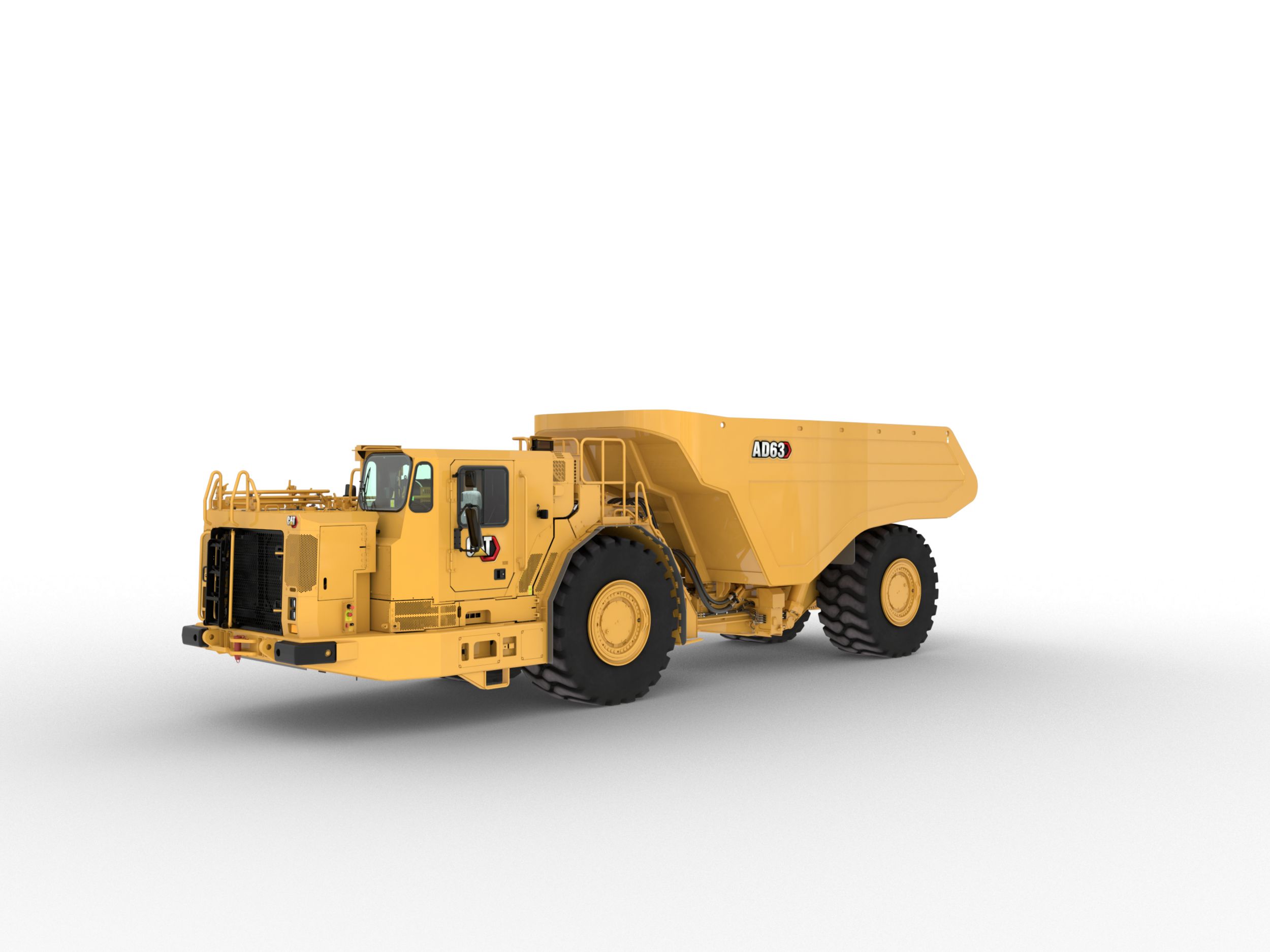

AD63
變更機型

總覽

優勢

提高生產力

與 AD60 相比，淨載重增加 5%，引擎扭矩提高 10%

負責任地採礦

符合歐盟 Stage V 的引擎、非 DEF (Diesel Exhaust Fluid, 柴油排氣油液) 後處理、濾清器選項以及能混合使用生質燃料，共同提供助力

技術增强

卡車淨載重測量系統、Product Link™ Elite，以及原廠配備 Cat MineStar™ 解決方案

功能一覽

顯示第 1-6 筆，共 9 筆

安全

標準駕駛員就位系統透過液壓系統中位器與車門感測器，保護機器與駕駛員避免受到不受控機器動作的傷害。
防滑上方底板表面、全新改進的上方底板扶手、三點式駕駛室和機器進出口、透過前格柵的額外進出口以及透過窗戶的備用出口，這些特性使進出機器更加安全
整合式 Cat 煞車系統提供可靠的性能和控制，具有液壓壓力致動的行駛煞車系統和彈簧致動、液壓釋放的駐車煞車功能，確保在發生液壓壓力損失時也能煞車。
配備轉向機架鎖、車體固定銷、排氣隔熱罩和防火壁、配有爆裂保護套管的鉸接液壓軟管，讓維修作業更加安全。

駕駛員舒適性與控制能力

控制裝置、操縱桿、開關和儀表配置在合適的位置，提高生產力和減少疲勞。
標準隔音封閉式 ROPS 駕駛室，透過新鮮、加壓的溫控空氣循環，營造安靜、安全和舒適的空調作業環境。
完全可調式懸吊座椅採用符合人體工學的設計，配有厚坐墊，可減輕下背部和大腿的壓力，並配有較寬的伸縮式座椅安全帶，可提供安全舒適的保護。
抓握舒適的方向盤具有傾斜轉向功能，可提供舒適的駕駛位置，便於緊握方向盤並進行更有效的控制。
滾翻保護結構 (ROPS, Rollover Protective Structure) 和防落物保護結構 (FOPS, Falling Object Protection System) 彈性安裝在主機架上，使駕駛員不會感到振動，駕駛更舒適。

生產力與性能

63 公噸 (69 噸) 淨載重與舊款機型 AD60 相比提高了 5%，每個循環可運輸更多物料，實現最大生產力。
機械動力傳動系統及動力換檔變速箱，可在陡峭斜坡和不良的地面環境提供無可比擬的作業效率。
自動減速控制器 (ARC, Automatic Retarder Control) 採用電子方式控制坡道減速，讓駕駛員能夠保持最佳引擎速度，從而加快下坡運輸並提高生產力。
一段式起重汽缸能快速卸料，升起時間只需 13 秒，下降時間只需 24 秒。

動力和效率

由 Cat C27 引擎提供動力，這款引擎符合歐盟 Stage V 排放額定值，在滿足排放法規的同時，還能提供出色的動力。
引擎扭矩從 18% 提升至 28%，動力傳動系統比更新，分佈扭矩提升值，從而提供卓越的爬坡能力。
Cat Data Link 能夠減少油耗，調節引擎速度，並在車體未完全降下時防止換檔至高於預置檔位。
變矩器鎖定離合器將高輪圈牽引力和平穩換檔的變矩器驅動與高效率和性能的直接驅動相結合。
模組化 HVAC (Heating, Ventilation, and Air-Conditioning, 暖氣、通風和空調) 系統帶雙電源選項 — 在引擎運作時作業，可在高溫環境下提供最大效率；引擎關閉時由電力系統供電，可減少引擎怠速，降低作業成本。

卡車車體

Cat 卡車車體專為實現最佳強度、容量和耐用性而設計。
經過專門設計，可與整合式底盤搭配，結構可靠、經久耐用、使用壽命長。
五種車體尺寸選項，包括全新的輕型卸料車體，能以最低的每噸運輸成本，實現最有效的運輸解決方案。

可靠性與耐用性

箱型斷面機架設計配有堅固的機架樑，可輕鬆應對扭轉力；焊接接頭與材料搭配，以最佳化結構壽命。
兩個獨立的可變回彈懸吊汽缸能分散運輸道路產生的衝擊力，從而延長機架使用壽命，實現舒適駕駛。
鉸接式/擺動式鉸接件提供轉向和擺動功能，使卡車於惡劣地形上能維持全輪接地。
機架、動力傳動系統、引擎與組件皆為可翻新的產品，能多次煥發機器的新生命。

技術

Product Link™ Elite (PLE) 網路管理模組可用於儲存和轉移資料，並做為連接致能器，以實現代理商提供的狀態監控服務，同時與 Cat MineStar Fleet 和 Health 整合，用於診斷和設備管理。
選配 MineStar Fleet 用於地下，可即使查看循環時間、淨載重、機器位置和其他重要作業參數；MineStar Detect 使用鄰近偵測系統，結合革命性的通訊及追蹤網路，以避免意外發生，並即時追蹤人員與機器。
卡車淨載重測量系統自動記錄卸載時的負載循環資訊，為駕駛員提供即時負載資料並分類整理以供下載。
Cat Electronic Technician (ET) 能夠對機器性能和關鍵診斷資料進行快速電子診斷，從而提高保養和維修效率。
Cat 電子監控系統 (EMS, Electronic Monitoring System) 可用於持續存取關鍵機器資料，從而確保機器持續高水平運作。

標準駕駛員就位系統透過液壓系統中位器與車門感測器，保護機器與駕駛員避免受到不受控機器動作的傷害。
防滑上方底板表面、全新改進的上方底板扶手、三點式駕駛室和機器進出口、透過前格柵的額外進出口以及透過窗戶的備用出口，這些特性使進出機器更加安全
整合式 Cat 煞車系統提供可靠的性能和控制，具有液壓壓力致動的行駛煞車系統和彈簧致動、液壓釋放的駐車煞車功能，確保在發生液壓壓力損失時也能煞車。
配備轉向機架鎖、車體固定銷、排氣隔熱罩和防火壁、配有爆裂保護套管的鉸接液壓軟管，讓維修作業更加安全。

控制裝置、操縱桿、開關和儀表配置在合適的位置，提高生產力和減少疲勞。
標準隔音封閉式 ROPS 駕駛室，透過新鮮、加壓的溫控空氣循環，營造安靜、安全和舒適的空調作業環境。
完全可調式懸吊座椅採用符合人體工學的設計，配有厚坐墊，可減輕下背部和大腿的壓力，並配有較寬的伸縮式座椅安全帶，可提供安全舒適的保護。
抓握舒適的方向盤具有傾斜轉向功能，可提供舒適的駕駛位置，便於緊握方向盤並進行更有效的控制。
滾翻保護結構 (ROPS, Rollover Protective Structure) 和防落物保護結構 (FOPS, Falling Object Protection System) 彈性安裝在主機架上，使駕駛員不會感到振動，駕駛更舒適。

63 公噸 (69 噸) 淨載重與舊款機型 AD60 相比提高了 5%，每個循環可運輸更多物料，實現最大生產力。
機械動力傳動系統及動力換檔變速箱，可在陡峭斜坡和不良的地面環境提供無可比擬的作業效率。
自動減速控制器 (ARC, Automatic Retarder Control) 採用電子方式控制坡道減速，讓駕駛員能夠保持最佳引擎速度，從而加快下坡運輸並提高生產力。
一段式起重汽缸能快速卸料，升起時間只需 13 秒，下降時間只需 24 秒。

由 Cat C27 引擎提供動力，這款引擎符合歐盟 Stage V 排放額定值，在滿足排放法規的同時，還能提供出色的動力。
引擎扭矩從 18% 提升至 28%，動力傳動系統比更新，分佈扭矩提升值，從而提供卓越的爬坡能力。
Cat Data Link 能夠減少油耗，調節引擎速度，並在車體未完全降下時防止換檔至高於預置檔位。
變矩器鎖定離合器將高輪圈牽引力和平穩換檔的變矩器驅動與高效率和性能的直接驅動相結合。
模組化 HVAC (Heating, Ventilation, and Air-Conditioning, 暖氣、通風和空調) 系統帶雙電源選項 — 在引擎運作時作業，可在高溫環境下提供最大效率；引擎關閉時由電力系統供電，可減少引擎怠速，降低作業成本。

Cat 卡車車體專為實現最佳強度、容量和耐用性而設計。
經過專門設計，可與整合式底盤搭配，結構可靠、經久耐用、使用壽命長。
五種車體尺寸選項，包括全新的輕型卸料車體，能以最低的每噸運輸成本，實現最有效的運輸解決方案。

箱型斷面機架設計配有堅固的機架樑，可輕鬆應對扭轉力；焊接接頭與材料搭配，以最佳化結構壽命。
兩個獨立的可變回彈懸吊汽缸能分散運輸道路產生的衝擊力，從而延長機架使用壽命，實現舒適駕駛。
鉸接式/擺動式鉸接件提供轉向和擺動功能，使卡車於惡劣地形上能維持全輪接地。
機架、動力傳動系統、引擎與組件皆為可翻新的產品，能多次煥發機器的新生命。

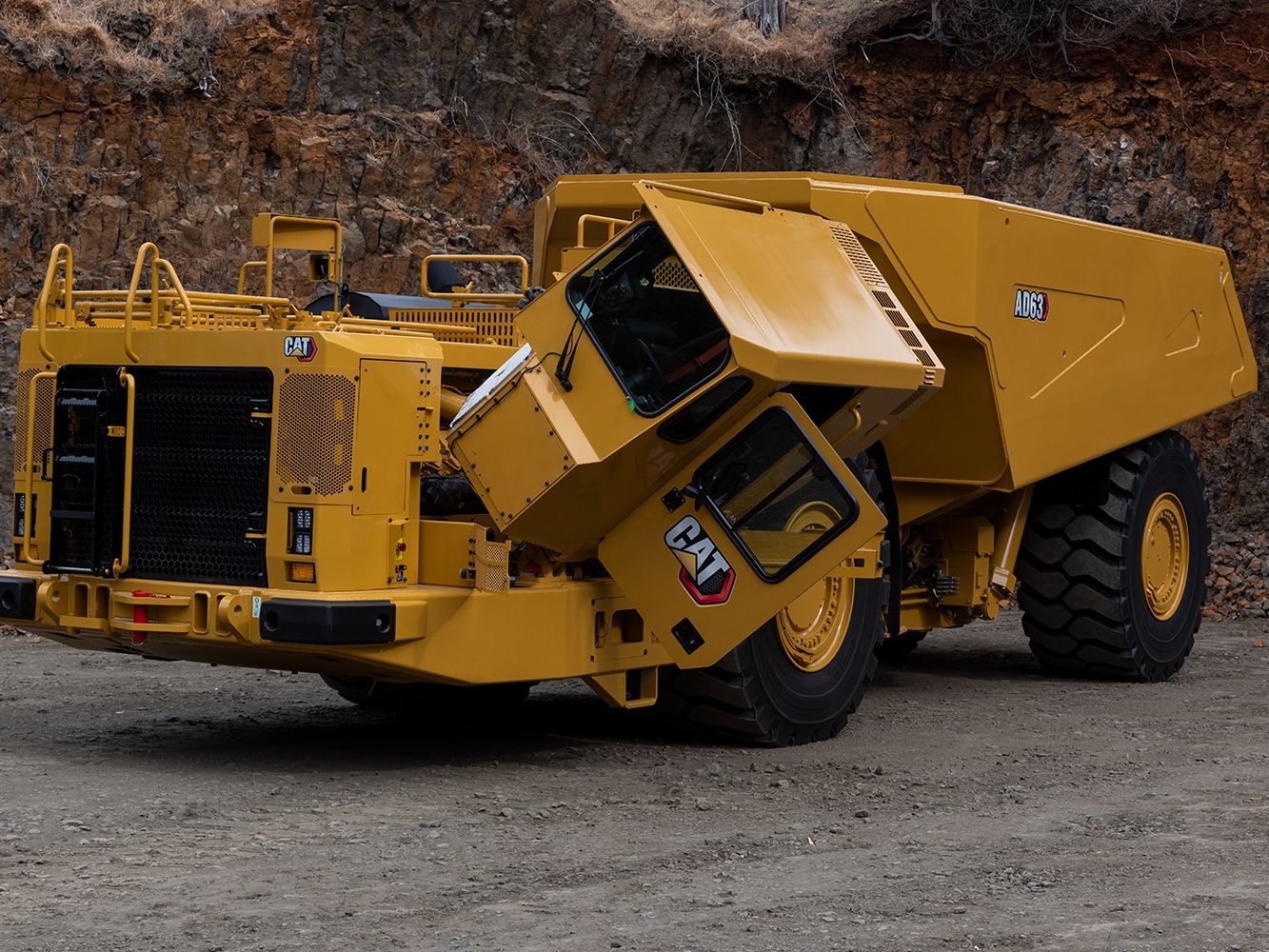

駕駛室採用可傾斜設計，便於觸及駕駛室一側的引擎，便於檢修煞車蓄壓器和引擎安裝硬體，並且無需拆卸腹板即可檢修引擎和起動器馬達。
從地面高度便可檢修油箱、濾清器、潤滑點和排放室；遠端安裝燃油濾清器使維修更輕鬆；以及液位目視儀表。
徑向密封空氣濾清器易於更換，減少了空氣濾清器保養時間；此外，散熱器周圍空間增大，更便於檢修預清器和濾清器。
電氣接頭採密封設計，可將塵土和濕氣阻絕在外，線束經包覆處理以提供保護，電線利用色彩與數字編碼以便於進行診斷及維修。

Product Link™ Elite (PLE) 網路管理模組可用於儲存和轉移資料，並做為連接致能器，以實現代理商提供的狀態監控服務，同時與 Cat MineStar Fleet 和 Health 整合，用於診斷和設備管理。
選配 MineStar Fleet 用於地下，可即使查看循環時間、淨載重、機器位置和其他重要作業參數；MineStar Detect 使用鄰近偵測系統，結合革命性的通訊及追蹤網路，以避免意外發生，並即時追蹤人員與機器。
卡車淨載重測量系統自動記錄卸載時的負載循環資訊，為駕駛員提供即時負載資料並分類整理以供下載。
Cat Electronic Technician (ET) 能夠對機器性能和關鍵診斷資料進行快速電子診斷，從而提高保養和維修效率。
Cat 電子監控系統 (EMS, Electronic Monitoring System) 可用於持續存取關鍵機器資料，從而確保機器持續高水平運作。

Cat C27 歐盟 Stage V 引擎符合最嚴格的排放標準，並獲得了 CANMET 核准；不需要使用柴油排氣油液 (DEF) 即可達到標準。
提供選配 Cat 柴油微粒濾清器，可進一步減少排氣中的微粒物質。
持續研發引擎與混合低碳燃料的柴油相容性，例如生質燃料和可再生燃料，此外還提供電氣化等動力選項。
Cat Rebuild 和 Cat Reman 計畫可保護原物料、節省能源和減少排放，並對舊機器進行翻新和升級，以提高效率並減少排放。

規格標準設備選配設備

產品規格 AD63

引擎

引擎型號	Cat® C27 Cat® C27
引擎動力 - 歐盟 Stage V 引擎 - ISO 14396:2002	795 hp 593 kW
缸徑	5.4 in 137.2 mm
行程	6 in 152.4 mm
排量	1650 in² 27 l
附註 (1)	符合歐盟 Stage V 排放標準和美國環保署 Tier 4 Final。符合歐盟 Stage V 排放標準和美國環保署 Tier 4 Final。
附註 (2)	當在指定標準參考狀況下以指定標準測試時，這些功率額定值將於 1,800 rpm 額定轉速時套用。當在指定標準參考狀況下以指定標準測試時，這些功率額定值將於 1,800 rpm 額定轉速時套用。
附註 (3)	所有額定條件均基於 ISO/TR14396：進氣標準狀況為總大氣壓力 100 kPa (29.5 in Hg)，蒸汽壓力 1 kPa (0.295 in Hg)，溫度 25° C (77° F)。性能測量使用符合環保署 40 CFR Part 1065 規格和歐盟指令 97/68/EC 的燃料：密度在 15° C (59° F) 時為 0.845-0.850 kg/L，燃料進口溫度為 40° C (104° F)。所有額定條件均基於 ISO/TR14396：進氣標準狀況為總大氣壓力 100 kPa (29.5 in Hg)，蒸汽壓力 1 kPa (0.295 in Hg)，溫度 25° C (77° F)。性能測量使用符合環保署 40 CFR Part 1065 規格和歐盟指令 97/68/EC 的燃料：密度在 15° C (59° F) 時為 0.845-0.850 kg/L，燃料進口溫度為 40° C (104° F)。

操作技術規格

標稱淨載重容量	138891 lb 63000 kg
機器總操作質量	262218 lb 118940 kg
車體容量	26.9-38.3 m³ (35.2-50.1 yd³) 26.9-38.3 m³ (35.2-50.1 yd³)

重量

空載	115577 lb 52425 kg
空載 - 前軸	81716 lb 37066 kg
空載 - 後軸	33861 lb 15359 kg
裝載	254468 lb 115425 kg
負載 - 前軸	126669 lb 57456 kg
負載 - 後軸	127800 lb 57969 kg

重量分布

空載 - 前軸	70.7% 70.7%
空載 - 後軸	29.3% 29.3%
負載 - 前軸	49.8% 49.8%
負載 - 後軸	50.2% 50.2%

變速箱

前進 - 1	4.1 mile/h 6.5 km/h
前進 - 2	5.7 mile/h 9.2 km/h
前進 - 3	7.7 mile/h 12.4 km/h
前進 - 4	10.3 mile/h 16.6 km/h
前進 - 5	14 mile/h 22.5 km/h
前進 - 6	18.9 mile/h 30.3 km/h
前進 - 7	25.5 mile/h 41 km/h
後退 - 1	5.3 mile/h 8.6 km/h
附註	35 × 65 R33 標準配備輪胎，能達到最快行駛速度。 35 × 65 R33 標準配備輪胎，能達到最快行駛速度。

最終驅動系統

差速器比	3.46:1 3.46:1
最終驅動系統比率	5.5:1 5.5:1
總減速比	19.04:1 19.04:1

車體起重裝置

升起	13 s 13 s
降低	24 s 24 s
總循環時間	37 s 37 s

車體容量

卸料車體 - 1 - 標準	35.2 yd³ 26.9 m³
卸料車體 - 2	42.6 yd³ 32.6 m³
卸料車體 - 3	44.2 yd³ 33.8 m³
卸料車體 - 4	47.9 yd³ 36.6 m³
卸料車體 - 5 (輕型物料)	50.1 yd³ 38.3 m³
附註	滿載 SAE 2:1。滿載 SAE 2:1。

迴轉規格

外側間隙半徑	393.9 in 10005 mm
內側迴轉半徑	218.1 in 5540 mm
機架擺動	10° 10°
鉸接角	42.5 ° 42.5 °

維修加注容量

引擎曲軸箱 - 帶濾清器	25 gal (US) 95 l
變速箱	14 gal (US) 53 l
液壓油箱	100.6 gal (US) 381 l
冷卻系統	39.6 gal (US) 150 l
前差速器和最終驅動系統	36.5 gal (US) 138 l
後差速器和最終驅動系統	36.5 gal (US) 138 l
燃油箱	237.7 gal (US) 900 l

輪胎

輪胎尺寸

35 × 65 R33 35 × 65 R33

標準

標準	經認證的 ROPS/FOPS 駕駛室經認證的 ROPS/FOPS 駕駛室

AD63 標準設備

動力傳動系統

煞車減速器控制裝置，自動

煞車：
– 全輪盤式
– 油冷式
– 四輪駐車煞車

油門換檔控制

引擎：
– Cat C27 12 缸柴油引擎
– 歐盟 Stage V
– 空對空後冷器 (ATAAC)
– 燃油充油輔助裝置

行星齒輪動力換檔自動變速箱 (7F/1R)
– 可程式化檔位閉鎖，托盤升起
– 可程式化地面速度限制
– 自動鎖止變矩器

四輪驅動

遠端變速箱冷卻器

電力

倒車警報

225 安培交流發電機

斷路開關，雙位，地面高度
– 電動起動，24V

LED 燈：
– 帶調光器開關的頭燈
– 煞車燈和尾燈
– 倒車燈，選取倒車檔時自動亮起

駕駛室安裝後部工作燈
– 輔助起動插座總成
– 地面高度關閉開關
– Product Link Elite
– 機器運作狀況資訊

駕駛員環境

封閉式駕駛室：
– ROPS/FOPS 認證
– 傾斜 (駕駛室可傾斜 43°，便於保養)
– HVAC，雙系統

Caterpillar 電子監控系統 (CEMS)，(儀表板)

駕駛員就位系統

自動煞車應用 (ABA)

前後煞車儀表

怠速計時器 (可程式化)

殘餘煞車壓力指示器

液壓油液位低警報

駐車煞車壓力過低指示器

後視鏡

預留收音機位置

座，訓練員/乘客含安全帶

可傾斜/伸縮式方向盤

轉向訊號指示燈

擋風玻璃雨刷及噴水器

TLV2 Cat Comfort 空氣座椅

輪胎、輪圈和車輪

必須從強制性附件部分選取輪胎

輪圈 (4 個一組)：
– 五件式
– 無內胎

其他標準設備

轉接器，油樣本

指示燈，托盤升起

前輪軸懸吊

機腹護板

前側橡膠保險杠

散熱器蓋，手動釋放

催化排氣淨化器/消音器

排氣蓋

把手

扶手，向下摺疊

卸料車體

防火牆

鉸接件，鉸接式和擺動

液壓防爆裂保護

起重吊耳，機架

輔助轉向

前後拖車銷

輪胎配置：
– 輪胎，35/65 R33 VSNT Bridgestone

通風外蓋

AD63 選配設備

選配設備

蓄電池關閉
– 地面高度隔離，駕駛室內隔離開關
– 地面高度隔離，引擎關閉開關
– 地面高度隔離，駕駛室內隔離，引擎關閉開關

卸料車體
– 車體，(32.6 m³/42.6 yd³)
– 車體，(33.8 m³/44.2 yd³)
– 車體，(36.6 m³/47.9 yd³)
– 車體，(38.3 m³/50.1 yd³)

抗衝擊和/或耐磨車體襯墊
– 10 mm，卸料車體 (26.9 m³/35.2 yd³)
– 10 mm，卸料車體 (32.6 m³/42.6 yd³)
– 10 mm，卸料車體 (33.8 m³/44.2 yd³)
– 10 mm，卸料車體 (36.6 m³/47.9 yd³)
– 10 mm，卸料車體 (38.3 m³/50.1 yd³)

車體耐磨板，外部
– 8 mm，卸料車體 (26.9 m³/35.2 yd³)
– 8 mm，卸料車體 (32.6 m³/42.6 yd³)
– 8 mm，卸料車體 (33.8 m³/44.2 yd³)
– 8 mm，卸料車體 (36.6 m³/47.9 yd³)

車體防磨損選項：如果選擇了推出式車體，則必須選擇用於覆蓋推板邊緣或推出式車體槽座側壁全長的耐磨條

煞車壓力計

攝影機，彩色背面

防破壞運輸罩

後處理選項
– DPF (流通式)
– DPF (壁流式)

快速加注系統
– 冷卻液
– 引擎機油
– 燃油 (雙油箱)
– 液壓機油
– 變速箱油

Ansul 滅火系統，濕式 76L (AS5062)

油液
– 北極地區用燃油
– 北極地區用冷卻液

照明
– 帶調光器的鹵素頭燈，LED
–後工作燈 (駕駛室安裝)，LED
– 倒車燈，LED

潤滑系統
– 自動，卸料

駕駛台
– 遮陽板

駐車煞車開關接合
– 推動啟用
– 拉動啟用

淨載重
– 卡車淨載重測量系統 (TPMS)，僅卸料車體

反光帶

輪圈
– 輪圈識別編號
– 備用，無內胎

椅套
– Cat Comfort TLV2
– 椅套，副駕駛座

維修工具
– 車體銷移除工具
– 筒夾起重螺栓，卸料或推出式
– 起重油缸支架 (適用於車體拆卸)

雙層玻璃車窗

附註：並非所有地區均提供所有功能。
