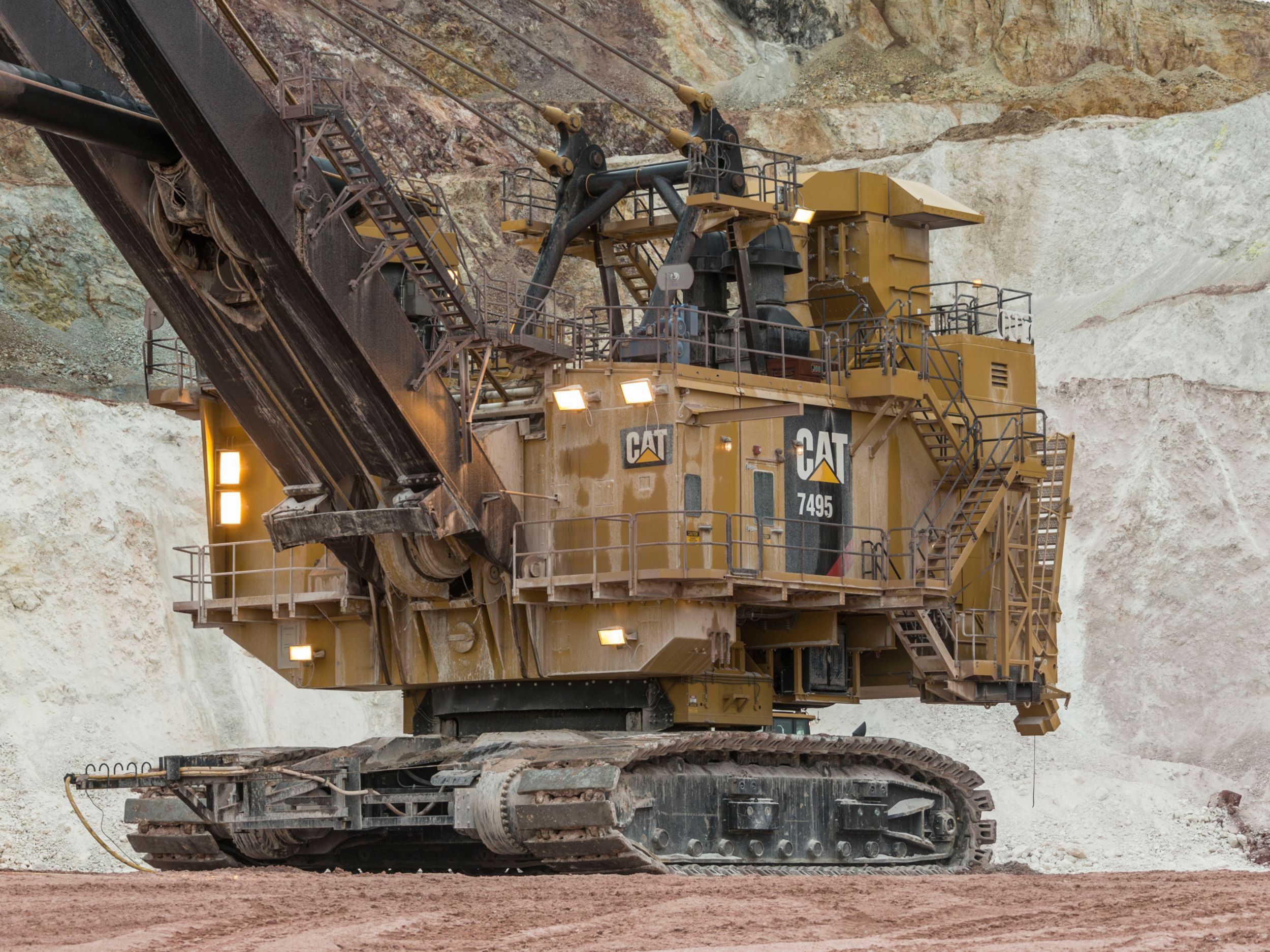

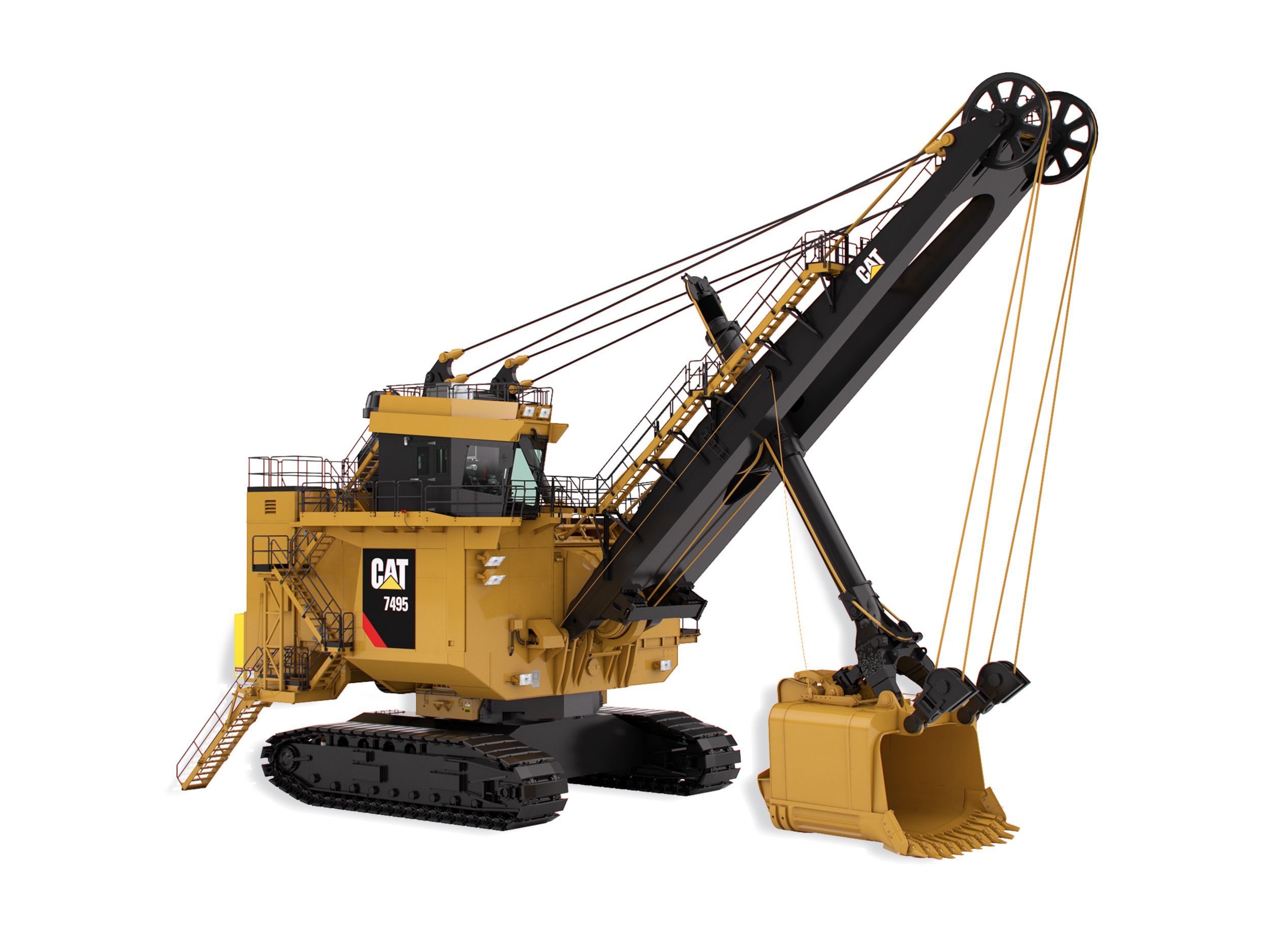

Elektriska lingrävare 7495 med Rope Crowd

Begär en offert Hitta återförsäljare

Huvudspecifikationer

Dipper nyttolast: 120 t; 109 t

Skopans kapacitet: 330.6-62.7 m3 (40-82 yd3); 330.6-62.7 m3 (40-82 yd3)

Arbetsvikt - med skopa och standardlänkar: 3056000 lb; 1386178 kg

7495 med Rope Crowd
Ändra modell

Översikt

DEN ULTIMATA EFFEKTIVITETEN OCH TILLFÖRLITLIGHETEN

Cats® elektriska lingrävmaskiner kombinerar enorm nyttolastkapacitet med låga underhållskrav och hög tillförlitlighet för att leverera den lägsta lastningslösningen per ton för gruvor med lång livslängd. Cat 7495 med Rope Crowd har AC IGBT-el för bättre drifttid, lägre driftskostnader och snabbare cykeltider. Den toppmoderna förarhytten är den mest bekväma och produktivitetshöjande i branschen. 7495 med Rope Crowd finns med ett antal nya tekniker som ger förarassistans och självskydd för maskiner, möjliggör proaktivt underhåll och ger information i realtid om produktivitet och prestanda. En helt elektrisk maskin, 7495 är renare och effektivare än dieseldrivna maskiner, plus dess regenerativa bromsteknik matar elektrisk energi tillbaka till nätet.

Fördelar

Minskad miljöpåverkan

Använda energi effektivt, producera noll direkta koldioxidutsläpp och regenerera kraft tillbaka till nätet

Effektivitetshöjande förarassistansteknik

Minskar dåliga grävmetoder, möjliggör konsekventa förarprestanda och ger lika eller bättre cykeltider

Ledande inom tillförlitlighet och drifttid

Med beprövat AC IGBT Electric Drive System som är strömlinjeformat, enkelt och lätt att underhålla

Översikt över funktionerna

Visar 1-6 av 9

Säkerhet

Förbättrad på- och avstigning med 45 graders bakåtvänd trappa för ombordstigning; halkfria trappor, plattformar och gångvägar; och dubbeldörrsdesign som underlättar på- och urstigning i hytten och möjliggör snabb utrymning.
Panoramautsikt från förarsätet för bästa sikt på långsidan i branschen; Kameror som matar fem överliggande bildskärmar i hytten för att öka siktlinjen och höja situationsmedvetenheten. och högeffektiva, justerbara LED-lampor.
Förarutbildningsstol som underlättar säker förarutbildning, med ytterligare nödstopp inom räckhåll.
Säkrare underhåll med däckmonterade publikmaskiner som gör att majoriteten av publikunderhållet kan slutföras med skydd från maskinhusdäck; lagrade energiplatser som är tydligt markerade och spärr-/tag-out-punkter.
Säkerhetsförbättrat elsystem, med högspänd likströmsbuss placerad på baksidan av drivskåpet; centraliserat kontrollställ som håller personalen borta från högspänningskomponenter vid felsökning; och skärmningsblock inducerade strömmar som eliminerar behovet av högfrekvent bindning.

Förarhytt

Vibrationerna minskas av stoppade dynor samt av den isolerade infästningen av det förlängda maskinhuset.
Enkel manövrering och förbättrad kontrollrespons med nya joystickar baserade på Halleffekt (patent sökta) som har anpassade ergonomiska handtag och fjäderspänning för "fingerkontroll".
Klimatanläggningen bibehåller automatiskt den förinställda temperaturen
Toppmodernt, ergonomiskt förarsäte, plus säte, armstöd och fotstöd som kan justeras för att passa perfekt för olika kroppsstorlekar.
Intuitiva och visuellt estetiska skärmar som justeras för ljusstyrka och kontrast för att möta operatörens önskemål.

Öka förarproduktiviteten

Förbättrad utbildningsmiljö i hytten, med branschens första tresitsiga hyttdesign; Intill placerat instruktörssäte som ger optimal sikt över arbetsytan, underlättar kommunikationen under träning och ger enkel åtkomst till trainerns nödstoppsknapp.
Tillvalet nyttolastteknik, som beräknar flyttat material, övervakar överbelastning av truckar och ger förarna möjlighet att studera lastningseffektivitet och skiftprestanda.
Förarassistent (tillval) – Förbättrad rörelsekontroll, som gör det möjligt för föraren att effektivt lasta material och undvika dåliga grävmetoder, skapar konsekventa maskinprestanda för alla förare och ger lika långa eller bättre cykeltider.

Tillförlitlighet och hållbarhet

IGBT elektriskt drivsystem med robust svetsat drivskåp utformat för att motstå allvarliga och konsekventa vibrationer; isolerat övertrycksrum som skyddar drivenheten/styrskåpet från damm och skräp; och komponenter i gruvklass som säkerställer prestanda och lång, problemfri livslängd.
Robust frontdesign med mycket sprickbeständigt smidda skophandtag i ett stycke; roterande handtagsdesign som överför torsionsspänning till lyftlinorna, vilket förlänger bommen och skophandtagets livslängd; och tränga in och dra in linor eller hydraulvätska för att absorbera kastkraft och minska slitage och sprickbildning vid bommen/skophandtagets korsning.
Traditionellt Rope Crowd-system för enastående prestanda och hög tillförlitlighet bevisat i operationer runt om i världen, med rörformad handtagsdesign för att minska utmaningar med kuggstångsjustering; minskad sprickbildning i frontänden tack vare indragna rep som absorberar stötar; och eliminering av torsionsspänning tack vare roterande skophandtag, vilket minskar sprickbildning och förlänger komponenternas livslängd.
Tillförlitliga skopor som minskar stilleståndstiden: Spärrfri skopa som eliminerar underhåll på spärrenheten och FastFil™- och raksidesskopor tillverkade av slagtåligt stål med hög hållfasthet i kallt väder.
Bandramar som motstår sprickbildning, lägre rullkonstruktion som tål periodiska enpunktsjordreaktioner orsakade av ojämna gropgolv, bandmonterade drivmotorer som underlättar underhåll och minskar felinriktning, uppåtlutande motorhyllor för att skydda komponenter från stenar och vatten, upphöjd drivtumlare som isolerar planetdrivning från stötbelastningar från markkollisioner. Drivhjulsliknande tumlarklackar som ger ett stort kontaktområde mot bandlänkarna för förlängd tumlar- och länklivslängd, och grenslemonterade rullar för att förbättra komponentslitaget och förlänga livslängden.

Effektivitet och produktivitet

Snabbare svängtider tack vare minskad svängtröghet hos lättare front plus förbättrad sikt till vänster med däckmonterade publikmaskiner som minskar komponenter på bommen som skulle hindra sikten.
Breda bompunktskivor för mer produktiv och effektiv grävning. med dubbla lyftlinor som balanserar skopdragningen i banken och automatiskt fördelar grävkraften där den behövs mest.
LatchFree Dipper-design, vilket ökar effektiviteten genom att minska förlorade laster.
Större nyttolastområde med skopa med rak sida och förbättrade fyllningsfaktorer med FastFil-skopa, tack vare trapetsformad form som rymmer lastens naturliga konfiguration.
Mer responsiv integrerad snabböverföringsbrytare, vilket förbättrar lägesöverföring och minskar övergången till gräv- och framdrivningsläge – från 2,7 sekunder till 700 millisekunder.
Tredje rälssvängningssystemet för utformat för att hålla repspaden svängande längre och fylla truckar snabbare, vilket ger optimal hastighet och cykeltid.

Verktyg med markkontakt och vajer

GET & Vajer

X-4 System hammarlös G.E.T., med Whisler-liknande adapter matchad med CapSure-kvarhållning – vilket gör installation och borttagning snabbare, säkrare, enklare och mindre komplicerat än hamrade alternativ.
Läppsystem levereras arbetsfärdiga, med helt bearbetade läppytor som säkerställer perfekt passform, minskar slitage och förlänger läpparnas livscykel.
Adapter som fästs på läppen med antingen hammarlös eller traditionell C-klämma och kilhållning, plus hammarlös kilhållare som ofta kan återanvändas, vilket hjälper till att sänka dina driftskostnader.
Fem spetsprofiler utformade för ett brett spektrum av applikationer; Överlägsen penetration och läppskydd med hammarlöst höljessystem.
Cat stålvajer, tillverkad med termisk injektionsprocess som ger fullständig penetrering av plast i repet för att motstå de oönskade effekterna av nötning och stötskador genom att kapsla in trådarna för att minska stål-till-stål-kontakten och täta i smörjmedel som förlänger trådens livslängd.

Teknik

Integrated Technology Package, som tillhandahåller plattformen för att stödja teknikexpansion och har sex standardtekniker som möjliggör proaktivt underhåll, tillhandahåller data och levererar realtidsinformation om produktivitet och prestanda: maskinhälsa, vibrationsövervakning, Cat-elektronik, nyttolasthantering, cykelsegmentering och lagertemperaturövervakare.
Förarassistansteknikpaket, med förbättringar som ger förarassistans och maskinskydd utan att offra produktiviteten: Förbättrad rörelsekontroll, som skyddar maskinen från driftsmetoder som orsakar skador genom intelligent styrning av hur rörelser tillåts fungera under vissa förhållanden. och Machine Self Protection, ett styrsystem som upptäcker och undviker maskinens självkollisioner och, om en kollision är nära förestående, stoppar maskinens rörelse för att förhindra eller mildra kollisionen.
Det integrerade teknikpaketet tillhandahåller en gateway för sömlös integrering av Cats MineStar-lösningar™, inklusive Fleet, som tillhandahåller maskinspårning, uppdrags- och produktivitetshantering i realtid. Terräng för lastning, vilket möjliggör hög precisionshantering av lastningsoperationer genom användning av styrteknik; och Health, som levererar kritiska händelsebaserade maskinkonditions- och driftsdata för hela maskinparken.

Servicevänlighet

Automatiserade underhållsprocedurer, inklusive ett automatiskt smörjsystem som täcker alla vanliga smörjpunkter.
Förlängda underhållsintervall och eliminering av det dagliga besväret med att underhålla en spärrstång tack vare LatchFree-skopan.
Enklare underhållsaktiviteter tack vare gångbryggor och plattformar, fabriksmonterade stegar inuti bommen, takluckor som är lätta att ta bort, ett elektrohydrauliskt system för upptagning av folkmassor som förenklar åtdragning av stanslinor, ett inbyggt diagnossystem som är tillgängligt och ett svängsystem med tredje skena som ger åtkomst till mittrullar utan att jacka upp spadens övre verk.
Strömlinjeformad AC-systemdesign med ett enda, centraliserat kontrollställ som minskar delkraven och förenklar underhållet; ett enda kompakt enhetsskåp som rymmer styrenheten och enheterna för att förenkla montering, felsökning och underhåll; och eliminering av säkringar, brytare och linjefilter.
Tredje Rail Swing System, med en lätt att byta ut tredje skena, snarare än rullflänsar eller svängställ, som fungerar som den primära slitdelen i systemet; Systemet ger rullåtkomst utan att jacka upp den övre halvan av maskinen.

Hållbarhet

Helt elektriska maskiner, som är effektivare än dieseldrivna maskiner, vilket resulterar i mindre värmeförlust och lägre driftskostnader.
Regenerativ bromsteknik, som omvandlar kinetisk energi från spaderörelser till elektrisk energi vid bromsning och matar den elektriska energin tillbaka till nätet.
Mindre spill tack vare bytesintervaller som i allmänhet är längre än för hydrauliska maskiner av liknande storlek – vilket leder till färre komponentbyten.
Motorer och växelhus som kan byggas om, bevara råvaror, spara energi och minska utsläppen som genereras vid tillverkning av nya.
Cat Reman och Cat Rebuild-program, som återställer uttjänta komponenter till ett likt nytt skick.

Förbättrad på- och avstigning med 45 graders bakåtvänd trappa för ombordstigning; halkfria trappor, plattformar och gångvägar; och dubbeldörrsdesign som underlättar på- och urstigning i hytten och möjliggör snabb utrymning.
Panoramautsikt från förarsätet för bästa sikt på långsidan i branschen; Kameror som matar fem överliggande bildskärmar i hytten för att öka siktlinjen och höja situationsmedvetenheten. och högeffektiva, justerbara LED-lampor.
Förarutbildningsstol som underlättar säker förarutbildning, med ytterligare nödstopp inom räckhåll.
Säkrare underhåll med däckmonterade publikmaskiner som gör att majoriteten av publikunderhållet kan slutföras med skydd från maskinhusdäck; lagrade energiplatser som är tydligt markerade och spärr-/tag-out-punkter.
Säkerhetsförbättrat elsystem, med högspänd likströmsbuss placerad på baksidan av drivskåpet; centraliserat kontrollställ som håller personalen borta från högspänningskomponenter vid felsökning; och skärmningsblock inducerade strömmar som eliminerar behovet av högfrekvent bindning.

Vibrationerna minskas av stoppade dynor samt av den isolerade infästningen av det förlängda maskinhuset.
Enkel manövrering och förbättrad kontrollrespons med nya joystickar baserade på Halleffekt (patent sökta) som har anpassade ergonomiska handtag och fjäderspänning för "fingerkontroll".
Klimatanläggningen bibehåller automatiskt den förinställda temperaturen
Toppmodernt, ergonomiskt förarsäte, plus säte, armstöd och fotstöd som kan justeras för att passa perfekt för olika kroppsstorlekar.
Intuitiva och visuellt estetiska skärmar som justeras för ljusstyrka och kontrast för att möta operatörens önskemål.

Förbättrad utbildningsmiljö i hytten, med branschens första tresitsiga hyttdesign; Intill placerat instruktörssäte som ger optimal sikt över arbetsytan, underlättar kommunikationen under träning och ger enkel åtkomst till trainerns nödstoppsknapp.
Tillvalet nyttolastteknik, som beräknar flyttat material, övervakar överbelastning av truckar och ger förarna möjlighet att studera lastningseffektivitet och skiftprestanda.
Förarassistent (tillval) – Förbättrad rörelsekontroll, som gör det möjligt för föraren att effektivt lasta material och undvika dåliga grävmetoder, skapar konsekventa maskinprestanda för alla förare och ger lika långa eller bättre cykeltider.

IGBT elektriskt drivsystem med robust svetsat drivskåp utformat för att motstå allvarliga och konsekventa vibrationer; isolerat övertrycksrum som skyddar drivenheten/styrskåpet från damm och skräp; och komponenter i gruvklass som säkerställer prestanda och lång, problemfri livslängd.
Robust frontdesign med mycket sprickbeständigt smidda skophandtag i ett stycke; roterande handtagsdesign som överför torsionsspänning till lyftlinorna, vilket förlänger bommen och skophandtagets livslängd; och tränga in och dra in linor eller hydraulvätska för att absorbera kastkraft och minska slitage och sprickbildning vid bommen/skophandtagets korsning.
Traditionellt Rope Crowd-system för enastående prestanda och hög tillförlitlighet bevisat i operationer runt om i världen, med rörformad handtagsdesign för att minska utmaningar med kuggstångsjustering; minskad sprickbildning i frontänden tack vare indragna rep som absorberar stötar; och eliminering av torsionsspänning tack vare roterande skophandtag, vilket minskar sprickbildning och förlänger komponenternas livslängd.
Tillförlitliga skopor som minskar stilleståndstiden: Spärrfri skopa som eliminerar underhåll på spärrenheten och FastFil™- och raksidesskopor tillverkade av slagtåligt stål med hög hållfasthet i kallt väder.
Bandramar som motstår sprickbildning, lägre rullkonstruktion som tål periodiska enpunktsjordreaktioner orsakade av ojämna gropgolv, bandmonterade drivmotorer som underlättar underhåll och minskar felinriktning, uppåtlutande motorhyllor för att skydda komponenter från stenar och vatten, upphöjd drivtumlare som isolerar planetdrivning från stötbelastningar från markkollisioner. Drivhjulsliknande tumlarklackar som ger ett stort kontaktområde mot bandlänkarna för förlängd tumlar- och länklivslängd, och grenslemonterade rullar för att förbättra komponentslitaget och förlänga livslängden.

Snabbare svängtider tack vare minskad svängtröghet hos lättare front plus förbättrad sikt till vänster med däckmonterade publikmaskiner som minskar komponenter på bommen som skulle hindra sikten.
Breda bompunktskivor för mer produktiv och effektiv grävning. med dubbla lyftlinor som balanserar skopdragningen i banken och automatiskt fördelar grävkraften där den behövs mest.
LatchFree Dipper-design, vilket ökar effektiviteten genom att minska förlorade laster.
Större nyttolastområde med skopa med rak sida och förbättrade fyllningsfaktorer med FastFil-skopa, tack vare trapetsformad form som rymmer lastens naturliga konfiguration.
Mer responsiv integrerad snabböverföringsbrytare, vilket förbättrar lägesöverföring och minskar övergången till gräv- och framdrivningsläge – från 2,7 sekunder till 700 millisekunder.
Tredje rälssvängningssystemet för utformat för att hålla repspaden svängande längre och fylla truckar snabbare, vilket ger optimal hastighet och cykeltid.

X-4 System hammarlös G.E.T., med Whisler-liknande adapter matchad med CapSure-kvarhållning – vilket gör installation och borttagning snabbare, säkrare, enklare och mindre komplicerat än hamrade alternativ.
Läppsystem levereras arbetsfärdiga, med helt bearbetade läppytor som säkerställer perfekt passform, minskar slitage och förlänger läpparnas livscykel.
Adapter som fästs på läppen med antingen hammarlös eller traditionell C-klämma och kilhållning, plus hammarlös kilhållare som ofta kan återanvändas, vilket hjälper till att sänka dina driftskostnader.
Fem spetsprofiler utformade för ett brett spektrum av applikationer; Överlägsen penetration och läppskydd med hammarlöst höljessystem.
Cat stålvajer, tillverkad med termisk injektionsprocess som ger fullständig penetrering av plast i repet för att motstå de oönskade effekterna av nötning och stötskador genom att kapsla in trådarna för att minska stål-till-stål-kontakten och täta i smörjmedel som förlänger trådens livslängd.

Integrated Technology Package, som tillhandahåller plattformen för att stödja teknikexpansion och har sex standardtekniker som möjliggör proaktivt underhåll, tillhandahåller data och levererar realtidsinformation om produktivitet och prestanda: maskinhälsa, vibrationsövervakning, Cat-elektronik, nyttolasthantering, cykelsegmentering och lagertemperaturövervakare.
Förarassistansteknikpaket, med förbättringar som ger förarassistans och maskinskydd utan att offra produktiviteten: Förbättrad rörelsekontroll, som skyddar maskinen från driftsmetoder som orsakar skador genom intelligent styrning av hur rörelser tillåts fungera under vissa förhållanden. och Machine Self Protection, ett styrsystem som upptäcker och undviker maskinens självkollisioner och, om en kollision är nära förestående, stoppar maskinens rörelse för att förhindra eller mildra kollisionen.
Det integrerade teknikpaketet tillhandahåller en gateway för sömlös integrering av Cats MineStar-lösningar™, inklusive Fleet, som tillhandahåller maskinspårning, uppdrags- och produktivitetshantering i realtid. Terräng för lastning, vilket möjliggör hög precisionshantering av lastningsoperationer genom användning av styrteknik; och Health, som levererar kritiska händelsebaserade maskinkonditions- och driftsdata för hela maskinparken.

Automatiserade underhållsprocedurer, inklusive ett automatiskt smörjsystem som täcker alla vanliga smörjpunkter.
Förlängda underhållsintervall och eliminering av det dagliga besväret med att underhålla en spärrstång tack vare LatchFree-skopan.
Enklare underhållsaktiviteter tack vare gångbryggor och plattformar, fabriksmonterade stegar inuti bommen, takluckor som är lätta att ta bort, ett elektrohydrauliskt system för upptagning av folkmassor som förenklar åtdragning av stanslinor, ett inbyggt diagnossystem som är tillgängligt och ett svängsystem med tredje skena som ger åtkomst till mittrullar utan att jacka upp spadens övre verk.
Strömlinjeformad AC-systemdesign med ett enda, centraliserat kontrollställ som minskar delkraven och förenklar underhållet; ett enda kompakt enhetsskåp som rymmer styrenheten och enheterna för att förenkla montering, felsökning och underhåll; och eliminering av säkringar, brytare och linjefilter.
Tredje Rail Swing System, med en lätt att byta ut tredje skena, snarare än rullflänsar eller svängställ, som fungerar som den primära slitdelen i systemet; Systemet ger rullåtkomst utan att jacka upp den övre halvan av maskinen.

Helt elektriska maskiner, som är effektivare än dieseldrivna maskiner, vilket resulterar i mindre värmeförlust och lägre driftskostnader.
Regenerativ bromsteknik, som omvandlar kinetisk energi från spaderörelser till elektrisk energi vid bromsning och matar den elektriska energin tillbaka till nätet.
Mindre spill tack vare bytesintervaller som i allmänhet är längre än för hydrauliska maskiner av liknande storlek – vilket leder till färre komponentbyten.
Motorer och växelhus som kan byggas om, bevara råvaror, spara energi och minska utsläppen som genereras vid tillverkning av nya.
Cat Reman och Cat Rebuild-program, som återställer uttjänta komponenter till ett likt nytt skick.

Produktspecifikation för 7495 med Rope Crowd

Mått

Dipper nyttolast	120 t 109 t
Skopans kapacitet	330.6-62.7 m3 (40-82 yd3) 330.6-62.7 m3 (40-82 yd3)
Skopans nyttolast (tillgänglig skopnyttolast upp till 109 ton [120 US-tons] när så anges)	120 t 109 t
Obs!	Beroende på applicering och materialtäthet Beroende på applicering och materialtäthet

Vikter

Arbetsvikt - med skopa och standardlänkar	3056000 lb 1386178 kg
Ballast - Möblerad av kund	667150 lb 302614 kg
Obs! (1)	Dessa vikter varierar något beroende på val av skopa och extrautrustning Dessa vikter varierar något beroende på val av skopa och extrautrustning
Obs! (2)	Alla specifikationer är baserade på en 56 m3 (73 yd3) skopa och standard 200,7 cm (79 tum) sökrobotar. Alla specifikationer är baserade på en 56 m3 (73 yd3) skopa och standard 200,7 cm (79 tum) sökrobotar.

Huvudstrukturer

Övre fungerar övergripande bredd - inklusive standard gångbryggor	41.9 ft 12.8 m
Svängmekanism	Två planetväxellådor, var och en driven av en vertikalt monterad motor, är placerade på vardera sidan av den roterande ramen. Kugghjulsaxlar med dubbla utgångar från varje växellåda kopplar in svängstället. Två planetväxellådor, var och en driven av en vertikalt monterad motor, är placerade på vardera sidan av den roterande ramen. Kugghjulsaxlar med dubbla utgångar från varje växellåda kopplar in svängstället.
Marklagertryck - Total effektiv lageryta (200,7 cm) slitbanor	36 m2 (380 kPa); 386 ft2 (55 psi) 36 m2 (380 kPa); 386 ft2 (55 psi)
Crawler Mått - Total bredd 200,7 cm (79 tum) slitbanor, Standard	36 ft 11 m
Marklagertryck - Total effektiv lageryta (259,1 cm) slitbanor	47 m2 (297 kPa); 501 ft2 (43 psi) 47 m2 (297 kPa); 501 ft2 (43 psi)

Ramverk

Planetarisk framdrivning	Oberoende drivning med dubbla motorer Oberoende drivning med dubbla motorer
Lyft	En planetväxellåda med kugghjul med dubbla utgångar ger lyftmomentöverföringen från elmotorn till lyfttrumväxeln. En planetväxellåda med kugghjul med dubbla utgångar ger lyftmomentöverföringen från elmotorn till lyfttrumväxeln.
Sökrobotens mått - Total bredd 259,1 cm (102 tum) slitbanor	38 ft 11.6 m
Marklagertryck - notera	Marklagertrycket är beroende av många faktorer Marklagertrycket är beroende av många faktorer

Smörjsystem

Typ	Automatiskt enradigt system för smörjmedel och fett med öppna växlar Automatiskt enradigt system för smörjmedel och fett med öppna växlar
Komponenter (1)	Sex pumpar (fyra för smörjmedel med öppna växlar och två för fett) placerade i ett isolerat, uppvärmt och dubbelväggigt smörjrum Sex pumpar (fyra för smörjmedel med öppna växlar och två för fett) placerade i ett isolerat, uppvärmt och dubbelväggigt smörjrum
Komponenter (2)	Extern FastFil från lägre nivå Extern FastFil från lägre nivå

Elsystem

Effektbehov - Spänning	3 phase, 50/60 Hz, 7 200V 3 phase, 50/60 Hz, 7 200V
Effektbehov – 60 Hz	7,200V, 13,800V 7,200V, 13,800V
Effektbehov – 50 Hz	6,000V, 6,600V, 7,200V, 11,000V 6,000V, 6,600V, 7,200V, 11,000V
Paketspänning – Nominell	50/60 Hz, 7,200V 50/60 Hz, 7,200V
Drivning	IGBT Acutrol drivsystem IGBT Acutrol drivsystem
Effektbehov - Toppeffekt	3737 kW 3737 kW
Effektbehov - Genomsnittligt effektbehov	934-1308 kW 934-1308 kW
Effektbehov - Anmärkning	Andra spänningsalternativ tillgängliga för att passa kundens krav Andra spänningsalternativ tillgängliga för att passa kundens krav

Främre ände

Repdata - Lyft - Nej.	2 2
Repdata - Dipper Trip - Nej.	1 1
Repdata - Publik - Diameter	2.5 tum 64 mm
Repdata - Crowd - Nej.	1 1
Repdata - Lyft - Diameter	2.75 tum 70 mm
Repdata – bomfjädring – diameter	3.25 tum 83 mm
Repdata - Skopresa - Diameter	0.75 tum 19 mm
Rope Data - Notera	Slagrep finns som tillval Slagrep finns som tillval
Repdata – bomfjädring – nej.	4 4
Repdata - Dra tillbaka - Nej.	1 1
Repdata - Infäll - Diameter	2.5 tum 64 mm
Typ	Ett stycke, smidda, sömlösa rörformade skophandtag och breda bompunktskivor utrustade med lyftlinor och skophänglås för att stabilisera skophandtaget. Ett stycke, smidda, sömlösa rörformade skophandtag och breda bompunktskivor utrustade med lyftlinor och skophänglås för att stabilisera skophandtaget.
Publik (1)	Rope Crowd med publikmaskineriet är placerat längst fram i mitten av den roterande ramen, bestående av motor, broms, trumma och växel. Plastimpregnerade folkmassor och infällbara rep används för att flytta skophandtaget framåt och bakåt. Rope Crowd med publikmaskineriet är placerat längst fram i mitten av den roterande ramen, bestående av motor, broms, trumma och växel. Plastimpregnerade folkmassor och infällbara rep används för att flytta skophandtaget framåt och bakåt.
Publik (2)	(Valfritt) HydraCrowd, hydraulisk kraftskida, placerad längst fram i mitten av det roterande ramdäcket, driver en stor hydraulcylinder för att flytta skophandtaget framåt och bakåt. (Valfritt) HydraCrowd, hydraulisk kraftskida, placerad längst fram i mitten av det roterande ramdäcket, driver en stor hydraulcylinder för att flytta skophandtaget framåt och bakåt.

Mått – arbetsräckvidd

Skopans kapacitet	30,6-62,7 m3 (40-82 yd3) 30,6-62,7 m3 (40-82 yd3)
Dipper nyttolast	120 ton (US) 109 t
Maximal tipphöjd	28.9 ft 8.8 m
Arbetsvikt	3056000 lb 1386178 kg

Mått (ungefärliga) - Optimala arbetsområden*

Radie av plant golv	56.1 ft 17.1 m
Svängradie för roterande ram svans	30.5 ft 9.3 m
Klipphöjd - max	53.5 ft 16.3 m

9 Mått (ungefärliga) - Optimala arbetsområden*

Skärradie - maximalt	80 ft 24.4 m
Dumpningshöjd - med fritt utrymme för att öppna skopdörren	28.9 ft 8.8 m
Obs! (1)	Optimala arbetsområden baserat på lastning av en Cat 797F-truck. Optimala arbetsområden baserat på lastning av en Cat 797F-truck.
Obs! (2)	Alla specifikationer är baserade på en skopa på 56 m3 (73 yd3) och standardbandvagnar på 200,7 cm (79 tum). Alla specifikationer är baserade på en skopa på 56 m3 (73 yd3) och standardbandvagnar på 200,7 cm (79 tum).

Produktspecifikation för 7495 med Rope Crowd

Hämta Skriv ut

Mått

Dipper nyttolast	120 t 109 t
Skopans kapacitet	330.6-62.7 m3 (40-82 yd3) 330.6-62.7 m3 (40-82 yd3)
Skopans nyttolast (tillgänglig skopnyttolast upp till 109 ton [120 US-tons] när så anges)	120 t 109 t
Obs!	Beroende på applicering och materialtäthet Beroende på applicering och materialtäthet

Vikter

Arbetsvikt - med skopa och standardlänkar	3056000 lb 1386178 kg
Ballast - Möblerad av kund	667150 lb 302614 kg
Obs! (1)	Dessa vikter varierar något beroende på val av skopa och extrautrustning Dessa vikter varierar något beroende på val av skopa och extrautrustning
Obs! (2)	Alla specifikationer är baserade på en 56 m3 (73 yd3) skopa och standard 200,7 cm (79 tum) sökrobotar. Alla specifikationer är baserade på en 56 m3 (73 yd3) skopa och standard 200,7 cm (79 tum) sökrobotar.

Huvudstrukturer

Övre fungerar övergripande bredd - inklusive standard gångbryggor	41.9 ft 12.8 m
Svängmekanism	Två planetväxellådor, var och en driven av en vertikalt monterad motor, är placerade på vardera sidan av den roterande ramen. Kugghjulsaxlar med dubbla utgångar från varje växellåda kopplar in svängstället. Två planetväxellådor, var och en driven av en vertikalt monterad motor, är placerade på vardera sidan av den roterande ramen. Kugghjulsaxlar med dubbla utgångar från varje växellåda kopplar in svängstället.
Marklagertryck - Total effektiv lageryta (200,7 cm) slitbanor	36 m2 (380 kPa); 386 ft2 (55 psi) 36 m2 (380 kPa); 386 ft2 (55 psi)
Crawler Mått - Total bredd 200,7 cm (79 tum) slitbanor, Standard	36 ft 11 m
Marklagertryck - Total effektiv lageryta (259,1 cm) slitbanor	47 m2 (297 kPa); 501 ft2 (43 psi) 47 m2 (297 kPa); 501 ft2 (43 psi)

Ramverk

Planetarisk framdrivning	Oberoende drivning med dubbla motorer Oberoende drivning med dubbla motorer
Lyft	En planetväxellåda med kugghjul med dubbla utgångar ger lyftmomentöverföringen från elmotorn till lyfttrumväxeln. En planetväxellåda med kugghjul med dubbla utgångar ger lyftmomentöverföringen från elmotorn till lyfttrumväxeln.
Sökrobotens mått - Total bredd 259,1 cm (102 tum) slitbanor	38 ft 11.6 m
Marklagertryck - notera	Marklagertrycket är beroende av många faktorer Marklagertrycket är beroende av många faktorer

Smörjsystem

Typ	Automatiskt enradigt system för smörjmedel och fett med öppna växlar Automatiskt enradigt system för smörjmedel och fett med öppna växlar
Komponenter (1)	Sex pumpar (fyra för smörjmedel med öppna växlar och två för fett) placerade i ett isolerat, uppvärmt och dubbelväggigt smörjrum Sex pumpar (fyra för smörjmedel med öppna växlar och två för fett) placerade i ett isolerat, uppvärmt och dubbelväggigt smörjrum
Komponenter (2)	Extern FastFil från lägre nivå Extern FastFil från lägre nivå

Elsystem

Effektbehov - Spänning	3 phase, 50/60 Hz, 7 200V 3 phase, 50/60 Hz, 7 200V
Effektbehov – 60 Hz	7,200V, 13,800V 7,200V, 13,800V
Effektbehov – 50 Hz	6,000V, 6,600V, 7,200V, 11,000V 6,000V, 6,600V, 7,200V, 11,000V
Paketspänning – Nominell	50/60 Hz, 7,200V 50/60 Hz, 7,200V
Drivning	IGBT Acutrol drivsystem IGBT Acutrol drivsystem
Effektbehov - Toppeffekt	3737 kW 3737 kW
Effektbehov - Genomsnittligt effektbehov	934-1308 kW 934-1308 kW
Effektbehov - Anmärkning	Andra spänningsalternativ tillgängliga för att passa kundens krav Andra spänningsalternativ tillgängliga för att passa kundens krav

Främre ände

Repdata - Lyft - Nej.	2 2
Repdata - Dipper Trip - Nej.	1 1
Repdata - Publik - Diameter	2.5 tum 64 mm
Repdata - Crowd - Nej.	1 1
Repdata - Lyft - Diameter	2.75 tum 70 mm
Repdata – bomfjädring – diameter	3.25 tum 83 mm
Repdata - Skopresa - Diameter	0.75 tum 19 mm
Rope Data - Notera	Slagrep finns som tillval Slagrep finns som tillval
Repdata – bomfjädring – nej.	4 4
Repdata - Dra tillbaka - Nej.	1 1
Repdata - Infäll - Diameter	2.5 tum 64 mm
Typ	Ett stycke, smidda, sömlösa rörformade skophandtag och breda bompunktskivor utrustade med lyftlinor och skophänglås för att stabilisera skophandtaget. Ett stycke, smidda, sömlösa rörformade skophandtag och breda bompunktskivor utrustade med lyftlinor och skophänglås för att stabilisera skophandtaget.
Publik (1)	Rope Crowd med publikmaskineriet är placerat längst fram i mitten av den roterande ramen, bestående av motor, broms, trumma och växel. Plastimpregnerade folkmassor och infällbara rep används för att flytta skophandtaget framåt och bakåt. Rope Crowd med publikmaskineriet är placerat längst fram i mitten av den roterande ramen, bestående av motor, broms, trumma och växel. Plastimpregnerade folkmassor och infällbara rep används för att flytta skophandtaget framåt och bakåt.
Publik (2)	(Valfritt) HydraCrowd, hydraulisk kraftskida, placerad längst fram i mitten av det roterande ramdäcket, driver en stor hydraulcylinder för att flytta skophandtaget framåt och bakåt. (Valfritt) HydraCrowd, hydraulisk kraftskida, placerad längst fram i mitten av det roterande ramdäcket, driver en stor hydraulcylinder för att flytta skophandtaget framåt och bakåt.

Mått – arbetsräckvidd

Skopans kapacitet	30,6-62,7 m3 (40-82 yd3) 30,6-62,7 m3 (40-82 yd3)
Dipper nyttolast	120 ton (US) 109 t
Maximal tipphöjd	28.9 ft 8.8 m
Arbetsvikt	3056000 lb 1386178 kg

Mått (ungefärliga) - Optimala arbetsområden*

Radie av plant golv	56.1 ft 17.1 m
Svängradie för roterande ram svans	30.5 ft 9.3 m
Klipphöjd - max	53.5 ft 16.3 m

9 Mått (ungefärliga) - Optimala arbetsområden*

Skärradie - maximalt	80 ft 24.4 m
Dumpningshöjd - med fritt utrymme för att öppna skopdörren	28.9 ft 8.8 m
Obs! (1)	Optimala arbetsområden baserat på lastning av en Cat 797F-truck. Optimala arbetsområden baserat på lastning av en Cat 797F-truck.
Obs! (2)	Alla specifikationer är baserade på en skopa på 56 m3 (73 yd3) och standardbandvagnar på 200,7 cm (79 tum). Alla specifikationer är baserade på en skopa på 56 m3 (73 yd3) och standardbandvagnar på 200,7 cm (79 tum).

Kompatibla tekniker och tjänster

Dra nytta av Caterpillars kopplade data och säkerhetsprinciper för att förbättra effektiviteten, öka produktiviteten och göra verksamheten mer lönsam.

Cat Fleet for Surface

Cat® MineStar Fleet är den bästa informationskällan för fordonsparkshantering. Ett integrerat system för övervakning och hantering av maskinparken som kan användas med alla maskiner och system för att mäta, hantera och maximera varje aspekt av en verksamhet, oavsett storlek eller typ. Fleet ger information i realtid om cykeltid, nyttolast och andra nyckelparametrar. Övervakar maskinpositioner och materialförflyttningar och skickar varningar vid felkörningar för att säkerställa att materialet flyttas till rätt plats.

Upptäck tekniken

1 - 8 av 9 Items Artiklar

Föregående Nästa

Cat® MineStar Fleet är den bästa informationskällan för fordonsparkshantering. Ett integrerat system för övervakning och hantering av maskinparken som kan användas med alla maskiner och system för att mäta, hantera och maximera varje aspekt av en verksamhet, oavsett storlek eller typ. Fleet ger information i realtid om cykeltid, nyttolast och andra nyckelparametrar. Övervakar maskinpositioner och materialförflyttningar och skickar varningar vid felkörningar för att säkerställa att materialet flyttas till rätt plats.

Upptäck tekniken

Cat Health

Genom regelbunden övervakning av maskintillstånd kan gruvor anta ett mer proaktivt tillvägagångssätt för underhåll och reparation. Hälsodata för utrustning är en nyckelfaktor till detta tillvägagångssätt. Data hjälper gruvor att identifiera utrustningsproblem långt innan fel uppstår.

Att få tillgång till rätt data vid rätt tidpunkt är avgörande för att förbättra operativ intelligens och maskinförutsägande analys. Cat® MineStar™ Health hjälper dig att möta det behovet genom att ansluta dig till dina maskiner och leverera den viktiga informationen. MineStar Health-portföljen består av anslutningsmöjligheter som samlar in, konverterar och överför utrustningsdata; och applikationer som visualiserar, analyserar och rapporterar hälsoutrustningsdata.

Upptäck tekniken

1 - 8 av 9 Items Artiklar

Föregående Nästa

Genom regelbunden övervakning av maskintillstånd kan gruvor anta ett mer proaktivt tillvägagångssätt för underhåll och reparation. Hälsodata för utrustning är en nyckelfaktor till detta tillvägagångssätt. Data hjälper gruvor att identifiera utrustningsproblem långt innan fel uppstår.

Att få tillgång till rätt data vid rätt tidpunkt är avgörande för att förbättra operativ intelligens och maskinförutsägande analys. Cat® MineStar™ Health hjälper dig att möta det behovet genom att ansluta dig till dina maskiner och leverera den viktiga informationen. MineStar Health-portföljen består av anslutningsmöjligheter som samlar in, konverterar och överför utrustningsdata; och applikationer som visualiserar, analyserar och rapporterar hälsoutrustningsdata.

Upptäck tekniken

Cat Terrain for Loading

Gruvanläggningens produktion beror på effektiv lastning och transport. Cat® MineStar™ Terrain for loading ökar produktiviteten för dessa aktiviteter samtidigt som den skickar korrekt feedback till nyckelpersonal. Terrain for loading är ett maskinvägledningssystem som visar realtidsdata i hytten – om allt från skopans position och pallens höjd till malmkroppar och volym för material som har schaktats och fyllts. Det gör att varje förare kan maximera maskinens effektivitet, vilket leder till bättre materialhantering, lutningar med större precision och mindre jordbearbetning och slitage.

Upptäck tekniken

1 - 8 av 9 Items Artiklar

Föregående Nästa

Gruvanläggningens produktion beror på effektiv lastning och transport. Cat® MineStar™ Terrain for loading ökar produktiviteten för dessa aktiviteter samtidigt som den skickar korrekt feedback till nyckelpersonal. Terrain for loading är ett maskinvägledningssystem som visar realtidsdata i hytten – om allt från skopans position och pallens höjd till malmkroppar och volym för material som har schaktats och fyllts. Det gör att varje förare kan maximera maskinens effektivitet, vilket leder till bättre materialhantering, lutningar med större precision och mindre jordbearbetning och slitage.

Upptäck tekniken

Produktbroschyrer och mer finns nu att ladda ner!

Caterpillars produktbroschyrer och andra informationsdokument finns tillgängliga för din växande verksamhet.

7495 Elektrisk repspade med reppublik Produktbroschyr Downloadable PDF Opens in a New Tab

Mediegalleri

Bilder

Videor

360°-visning

7495 med Rope Crowd

Cat elektriska repskovlar Moodsetter Video

Cats® elektriska lingrävare: lastningsmetoder

Jämför 7495 med Rope Crowd med produkter som ofta jämförs.

Elektriska lingrävare

Vald

7495 med Rope Crowd

Dipper nyttolast: 120 t; 109 t
Skopans kapacitet: 330.6-62.7 m3 (40-82 yd3); 330.6-62.7 m3 (40-82 yd3)
Arbetsvikt - med skopa och standardlänkar: 3056000 lb; 1386178 kg

Elektriska lingrävare

7495 med HydraCrowd

Dipper nyttolast: 120 t; 109 t
Skopans kapacitet: 330.6-62.7 m3 (40-82 yd3); 330.6-62.7 m3 (40-82 yd3)
Arbetsvikt - med skopa och standardlänkar: 3066000 lb; 1390714 kg

Visa information

Elektriska lingrävare

7495 HD

Dipper nyttolast: 90 t; 82 t
Skopans kapacitet: 27.5-60.4 m3 (36-79 yd3); 27.5-60.4 m3 (36-79 yd3)
Arbetsvikt - med skopa och standardlänkar: 2856700 lb; 1295777 kg

Visa information

Använd jämförelseverktyget för att jämföra detaljerade specifikationer för Cat-modeller med konkurrerande modeller.

JÄMFÖR ALLA MODELLER

Elektriska lingrävare 7495 med Rope Crowd

Översikt

DEN ULTIMATA EFFEKTIVITETEN OCH TILLFÖRLITLIGHETEN

Fördelar

Minskad miljöpåverkan

Effektivitetshöjande förarassistansteknik

Ledande inom tillförlitlighet och drifttid
