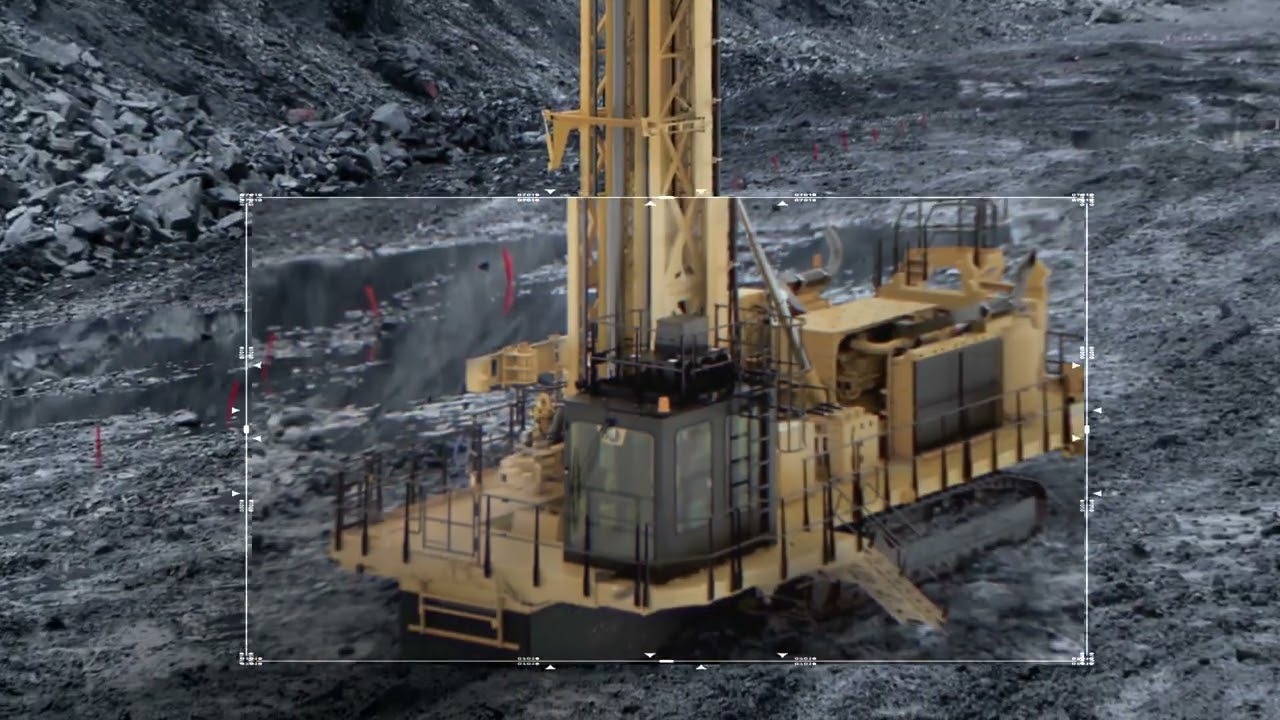

Diseñada para ofrecer una perforación de producción de grandes pozos, la perforadora más reciente de máxima categoría de Caterpillar proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad.
Beneficios
El eje central de la máquina
Sistema electrónico Cat.
La MD6380 se controla mediante electrónica Cat comprobada que se basa en una arquitectura que sus técnicos conocerán de otras máquinas Cat. Las funciones de protección integradas y los enclavamientos de la máquina protegen a los operadores y mantienen la máquina en servicio al evitar posibles fallas o usos incorrectos. Solucionar problemas es rápido y fácil con el Técnico Electrónico Cat (Cat ET, Cat Electronic Technician). La electrónica de la MD6380 también provee una plataforma común para la integración de una serie de soluciones de autonomía de vanguardia.
Administración eficiente de cargas
Tren de fuerza adaptado
El tren de fuerza de la MD6380 está diseñado para administrar de manera eficiente las cargas generadas por el compresor y el sistema hidráulico. De esta manera, ofrece una mejor economía del combustible. El compresor de la MD6380 está configurado con regulación electrónica y control de aire de volumen variable. Esto permite que la perforadora combine perfectamente la salida del compresor con la herramienta de perforación y las necesidades de la aplicación. También reduce las presiones en modalidad de espera mientras la máquina funciona en vacío. Esto mejora aún más el consumo de combustible. El tren de fuerza ofrece la durabilidad que espera de una máquina Cat, con intervalos de servicio más prolongados y una mayor disponibilidad.
Productivo y eficiente
Tecnología Cat
Una serie de opciones de tecnología hacen que la MD6380 sea aún más productiva y eficiente. Con las tecnologías de monitoreo del rendimiento y el estado de la máquina podrá aprovechar al máximo la perforadora en todo momento.
La máquina ofrece varias funciones automáticas mediante Drill Assist: incluida la nivelación automática, los gatos de retracción automática, el mástil de bajada y levantamiento automático y la perforación automática de una sola pasada o varias. Evite perforar en exceso o menos de la profundidad deseada con el Sistema Monitor de perforación. Este le permitirá reducir la duplicación de trabajo.
La MD6380 incluye Terrain for Drilling de Cat, que proporciona la ubicación precisa del pozo e informes de la producción y los estratos. Terrain se conecta a la perfección con Cat Command a fin de ofrecer una alternativa de perforación autónoma.
Características de un vistazo
Descripción
Diseñada para ofrecer una perforación de producción de grandes pozos, la perforadora más reciente de máxima categoría de Caterpillar proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad.
Hasta 53.845 kg (118.719 lb)Hasta 53.845 kg (118.719 lb)
Diámetro del orificio
Hasta 251-381 mm (9,875 a 15")Hasta 251-381 mm (9,875 a 15")
Motor
Cat® 3512C a 1.800 rpmCat® 3512C a 1.800 rpm
Motor
Clasificación de potencia (ISO 14396)
1273 HP949 kW
Emisiones (1)
Equivalente a Tier 2 de la EPA de EE.UU./Stage II de la Unión EuropeaEquivalente a Tier 2 de la EPA de EE.UU./Stage II de la Unión Europea
Clasificación de potencia (J1995)
1287 HP960 kW
Motor
Cat® 3512C a 1.800 rpmCat® 3512C a 1.800 rpm
Compresor/Tanque receptor
Opción
Rotativa, de una etapa, de baja presión, de 101,9 m³/min (3.600 pie³/min) a 6,9 bar (100 lb/pulg²); con tanque receptor de baja presión para ASME/CRN/AU o CERotativa, de una etapa, de baja presión, de 101,9 m³/min (3.600 pie³/min) a 6,9 bar (100 lb/pulg²); con tanque receptor de baja presión para ASME/CRN/AU o CE
Enfriamiento
Características
Funcionamiento a temperatura ambiente de 52 °C (125 °F)Funcionamiento a temperatura ambiente de 52 °C (125 °F)
Tren de rodaje
Cat 374 EEL: garras dobles para aplicaciones de roca dura
29.5 in750 mm
Cat 374 EEL: Tracción de la barra de tiro
723316 lbf980686 N·m
Cat 374 EEL: garras dobles para aplicaciones de roca blanca
35.4 in900 mm
Sistema hidráulico
Componentes (1)
Dos (2) bombas principales: 280 cc (de pistón, con controles electrónicos proporcionales)Dos (2) bombas principales: 280 cc (de pistón, con controles electrónicos proporcionales)
Componentes (2)
Una (1) bomba del circuito auxiliar: 145 cc (de pistón, con detección de carga)Una (1) bomba del circuito auxiliar: 145 cc (de pistón, con detección de carga)
Componentes (3)
Dos (2) bombas del ventilador: 100 cc (de pistón, con controles electrónicos proporcionales)Dos (2) bombas del ventilador: 100 cc (de pistón, con controles electrónicos proporcionales)
Componentes (4)
Dos (2) bombas de carga: 74 cc (desplazamiento fijo)Dos (2) bombas de carga: 74 cc (desplazamiento fijo)
Componentes (5)
Orificios de análisis programado de aceite (S·O·SSM)Orificios de análisis programado de aceite (S·O·SSM)
Mástil
Nota (1)
Perforación en ángulo o verticalPerforación en ángulo o vertical
Gama de diámetro del orificio
251 a 381 mm (9,875 a 15")251 a 381 mm (9,875 a 15")
Capacidad máxima de pliegue
110000 lb49895 kg
Carga de la broca hasta
118719 lb53845 kg
Par de rotación hasta
15400 lbf20880 N·m
Profundidad del orificio de una sola pasada hasta
65 ft19.8 m
Profundidad del orificio de varias pasadas hasta
129 ft39.5 m
Accesorios para el mástil
Accesorios (1)
Indicador de conexión/desconexión del posicionador de tubos (estabilizador) y enclavamientoIndicador de conexión/desconexión del posicionador de tubos (estabilizador) y enclavamiento
Accesorios (2)
Un receptor de tubos hidráulicoUn receptor de tubos hidráulico
Accesorios (3)
Soporte de tubos hidráulico en la sección superior del mástilSoporte de tubos hidráulico en la sección superior del mástil
Cargador de tubos
Característica
Soportes de tubos izquierdo y derecho para tubos de perforación de 9,906 m (32,5')Soportes de tubos izquierdo y derecho para tubos de perforación de 9,906 m (32,5')
324 mm (12,75")
- Soporte único de tubos - Colector de polvo solo a un lado - Solo de única pasada- Soporte único de tubos - Colector de polvo solo a un lado - Solo de única pasada
340 mm (13,375")
- Soporte único de tubos - Colector de polvo solo a un lado - Solo de única pasada- Soporte único de tubos - Colector de polvo solo a un lado - Solo de única pasada
219 mm (8,625")
- Doble soporte de tubos (lateral derecho e izquierdo) - Capacidad de pasada única o múltiple - Cargador primario a 29,68 m (97,4') - Cargador secundario a 39,59 m (129,9')- Doble soporte de tubos (lateral derecho e izquierdo) - Capacidad de pasada única o múltiple - Cargador primario a 29,68 m (97,4') - Cargador secundario a 39,59 m (129,9')
273 mm (10,75")
- Doble soporte de tubos (lateral derecho e izquierdo) - Capacidad de pasada única o múltiple - Cargador primario a 29,68 m (97,4') - Cargador secundario a 39,59 m (129,9')- Doble soporte de tubos (lateral derecho e izquierdo) - Capacidad de pasada única o múltiple - Cargador primario a 29,68 m (97,4') - Cargador secundario a 39,59 m (129,9')
235 mm (9,25") de diámetro
- Doble soporte de tubos (lateral derecho e izquierdo) - Capacidad de pasada única o múltiple - Cargador primario a 29,68 m (97,4') - Cargador secundario a 39,59 m (129,9')- Doble soporte de tubos (lateral derecho e izquierdo) - Capacidad de pasada única o múltiple - Cargador primario a 29,68 m (97,4') - Cargador secundario a 39,59 m (129,9')
Llave para desprendimiento
Asa variable
- 219, 235 y 273 mm (8,625", 9,25" y 10,75") - 324 y 340 mm (12,75" y 13,375")- 219, 235 y 273 mm (8,625", 9,25" y 10,75") - 324 y 340 mm (12,75" y 13,375")
Paquete de la herramienta de perforación
Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo
- 219 mm (8,625") - 235 mm (9,25") - 273 mm (10,75") - 324 mm (12,75") - 340 mm (13,375")- 219 mm (8,625") - 235 mm (9,25") - 273 mm (10,75") - 324 mm (12,75") - 340 mm (13,375")
Resortes
Amortiguador con adaptador de amortiguador superior (disponible en opciones estándar o prémium)
- 219 mm (8,625") - 235 mm (9,25") - 273 mm (10,75") - 324 mm (12,75") - 340 mm (13,375")- 219 mm (8,625") - 235 mm (9,25") - 273 mm (10,75") - 324 mm (12,75") - 340 mm (13,375")
Entorno del operador
Cabina Premium
- Incluye un asiento de cuero con calefacción y ventilación, suspensión de servicio pesado, ventanas con vidrio de dos paneles – Espacio de almacenamiento adicional y limpiaparabrisas en la ventana delantera y la ventana trasera – Protector extraíble de la ventana de la perforadora, protector de la ventana delantera y asiento para el instructor- Incluye un asiento de cuero con calefacción y ventilación, suspensión de servicio pesado, ventanas con vidrio de dos paneles – Espacio de almacenamiento adicional y limpiaparabrisas en la ventana delantera y la ventana trasera – Protector extraíble de la ventana de la perforadora, protector de la ventana delantera y asiento para el instructor
Cabina: estándar
- Incluye un asiento de tela, ventana de vidrio de un solo panel, persianas, limpiaparabrisas para la ventana de la perforadora, protector extraíble de la ventana de la perforadora y un asiento para el instructor- Incluye un asiento de tela, ventana de vidrio de un solo panel, persianas, limpiaparabrisas para la ventana de la perforadora, protector extraíble de la ventana de la perforadora y un asiento para el instructor
Fluidos
Paquete de servicio estándar
- Solo llenado rápido de combustible y agua - Sistema de lubricación automático- Solo llenado rápido de combustible y agua - Sistema de lubricación automático
Paquete de servicio: Premium
- Centro de servicio para llenado y drenaje de lubricante - Llenado rápido de combustible y agua - Sistema de lubricación automático- Centro de servicio para llenado y drenaje de lubricante - Llenado rápido de combustible y agua - Sistema de lubricación automático
Eliminación del polvo
Sistema de inyección de agua
600 gal (US)2271 l
Sistema de inyección de agua; capacidad total del tanque de alto volumen
1400 gal (US)5299 l
Sistema de inyección de agua; capacidad total del tanque de alto volumen (nota 1)
Tanque de 2.271 L (600 gal EE.UU.) montado debajo de la plataformaTanque de 2.271 L (600 gal EE.UU.) montado debajo de la plataforma
Sistema de inyección de agua (Nota 1)
Tanque debajo de la plataformaTanque debajo de la plataforma
Inyección de agua/Colector de polvo seco
600 gal (US)2271 l
Sistema de inyección de agua; capacidad total del tanque de alto volumen (nota 2)
Tanque de 3.028 L (800 gal EE.UU.) montado sobre la plataformaTanque de 3.028 L (800 gal EE.UU.) montado sobre la plataforma
Sistema de inyección de agua (Nota 2)
Llenado rápidoLlenado rápido
Inyección de agua/Colector de polvo seco (Nota 2)
Llenado rápidoLlenado rápido
Inyección de agua/Colector de polvo seco (Nota 1)
Tanque debajo de la plataformaTanque debajo de la plataforma
Inyección de agua y colector de polvo seco (Nota 3)
Sistema de recolección de polvo de 204 m³/min (7.200 pie³/min)Sistema de recolección de polvo de 204 m³/min (7.200 pie³/min)
Sistema de inyección de agua; capacidad total del tanque de alto volumen (nota 3)
Llenado rápidoLlenado rápido
Baterías
Nota (2)
Seis (6) baterías selladas - Requerido para paquetes de autonomía completa o parcialSeis (6) baterías selladas - Requerido para paquetes de autonomía completa o parcial
Nota (1)
Cuatro (4) baterías selladasCuatro (4) baterías selladas
Opciones de clima
Fluidos y lubricantes para clima estándar nivel 1 (1)
– Gama de temperatura de -1 °C (30 °F) a 52 °C (125 °F)– Gama de temperatura de -1 °C (30 °F) a 52 °C (125 °F)
Fluidos y lubricantes para clima ártico nivel 2
– Apto para temperaturas de hasta -18 °C (-0,4 °F)– Apto para temperaturas de hasta -18 °C (-0,4 °F)
Automatización y tecnología
Componentes (6)
Product Link™Product Link™
Componentes (5)
Controles eléctricos para perforar, desplazarse y nivelar, más funciones auxiliaresControles eléctricos para perforar, desplazarse y nivelar, más funciones auxiliares
Tipo (1)
Opción de instalación de radio para la comunicación y radio de entretenimientoOpción de instalación de radio para la comunicación y radio de entretenimiento
Tipo (2)
Terrain for Drilling integrado con cables y mazos de cablesTerrain for Drilling integrado con cables y mazos de cables
Componentes (1)
Perforación automática de una sola pasada/Asistencia para perforadoraPerforación automática de una sola pasada/Asistencia para perforadora
Componentes (2)
Perforación automática de varias pasadas/Drill AssistPerforación automática de varias pasadas/Drill Assist
Componentes (3)
Medidor de profundidad de perforaciónMedidor de profundidad de perforación
Componentes (4)
Nivelación automática, gatos de retracción automática, mástil de bajada y levantamiento automáticoNivelación automática, gatos de retracción automática, mástil de bajada y levantamiento automático
Dimensiones (aproximadas)
Altura del mástil arriba
87.6 ft26.7 m
Altura del mástil abajo
21.7 ft6.6 m
Longitud del mástil abajo
92.9 ft28.3 m
Nota
* La longitud de trabajo con el mástil levantado y la plataforma empernada aumenta 1,2 m (4') para un total de 15,9 m (52,1')* La longitud de trabajo con el mástil levantado y la plataforma empernada aumenta 1,2 m (4') para un total de 15,9 m (52,1')
Cabina estándar - Incluye un asiento de tela, ventana de vidrio de un solo panel, persianas, limpiaparabrisas para la ventana de la perforadora, protector extraíble de la ventana de la perforadora y un asiento para el instructor
Escotilla de visualización para observar el orificio
Iluminación LED
CONTROLES
Indicador básico de profundidad de perforación e intertrabas
PRODUCT LINK/TERRAIN
Product Link (celular)
MÁSTIL
Sin acceso al mástil/solo pasamanos
CARGADOR DE TUBOS (SELECCIONAR UNO)
Diámetro de 219 mm (8,625") - Dos soportes de tubos - Capacidad de pasada única o múltiple
Diámetro de 235 mm (9,25") - Dos soportes de tubos - Capacidad de pasada única o múltiple
Diámetro de 273 mm (10,75") - Dos soportes de tubos - Capacidad de pasada única o múltiple
Diámetro de 324 mm (12,75") - Soporte de tubos único - Colector de polvo solo a un lado - Solo de única pasada
Diámetro de 340 mm (13,375") - Soporte de tubos único - Colector de polvo solo a un lado - Solo de única pasada
219 mm (8,625") - Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo
235 mm (9,25") - Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo
273 mm (10,75") - Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo
324 mm (12,75") - Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo
340 mm (13,375") - Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo
LLAVE DE DESPRENDIMIENTO HIDRÁULICA DE AGARRE VARIABLE (SELECCIONE UNA)
Asa variable - 219, 235 y 273 mm (8,625", 9,25" y 10,75")
Asa variable - 324 y 340 mm (12,75" y 13,375")
TUBO DE PERFORACIÓN - LONGITUD 9,9 m (32,5')
Sin engrasador de rosca de tubo
GRUPO DE BROCAS TRICÓNICAS (SELECCIONAR UNO)
Cesta para broca hidráulica
PAQUETES DE SERVICIO/SISTEMA DE FLUIDOS
Solo llenado rápido de combustible y agua estándar, sistema de lubricación automática
CONSIDERACIONES DEL CLIMA Y REGIONALES
Tanque receptor de aire de baja presión (ASME/CRN/AU) o
Tanque receptor de aire de baja presión (CE)
Cuatro (4) baterías
Clima nivel 1 - Líquidos y lubricantes estándar - Rango de temperatura de -1 °C (30 °F) a 52 °C (125 °F)
Certificaciones CE
BASTIDOR/PLATAFORMA
Sin caja de almacenamiento de herramientas (solo cubierta)
Sin grúa de brazo (solo cubierta)
ELIMINACIÓN DEL POLVO
Solo inyección de agua (sin colector de polvo) - Tanque de 2.271 L (600 gal EE.UU.) debajo de la plataforma
TREN DE RODAJE (SELECCIONE UNO)
Garras dobles de 750 mm (29,5") para aplicaciones de roca dura o
Garras dobles de 900 mm (35,4") para aplicaciones de roca blanda o
Cabina Premium - Incluye un asiento de cuero con calefacción y ventilación, suspensión de servicio pesado, ventanas con vidrio de dos paneles - Espacio de almacenamiento adicional y limpiaparabrisas en la ventana delantera y la ventana trasera, protector extraíble de la ventana de perforación, protector de la ventana delantera y asiento para el instructor
Sistema de acceso por el techo de la cabina (incluye escaleras, caja y rieles)
Luces de desplazamiento (frente y cabina)
CONTROLES
Asistencia para perforadora automática : Perforación automática de una sola pasada
Asistencia para perforadora automática - Perforación automática de varias pasadas
Manómetro
Desplazamiento remoto
PRODUCT LINK/TERRAIN
Product Link (satelital)
Product Link (doble)
Terrain (orientación)
MÁSTIL
Disposición de acceso al mástil - Incluye escalones, plataformas de descanso y pasarelas
Engrasador de rosca del tubo de perforación
Sistema de lubricación de la herramienta - Brocas tricónicas giratorias, 113,5 L (30 gal EE.UU.)
Baliza intermitente del espacio libre del mástil
Conjunto de cabrestante superior - Incluye cable, gancho y control remoto
