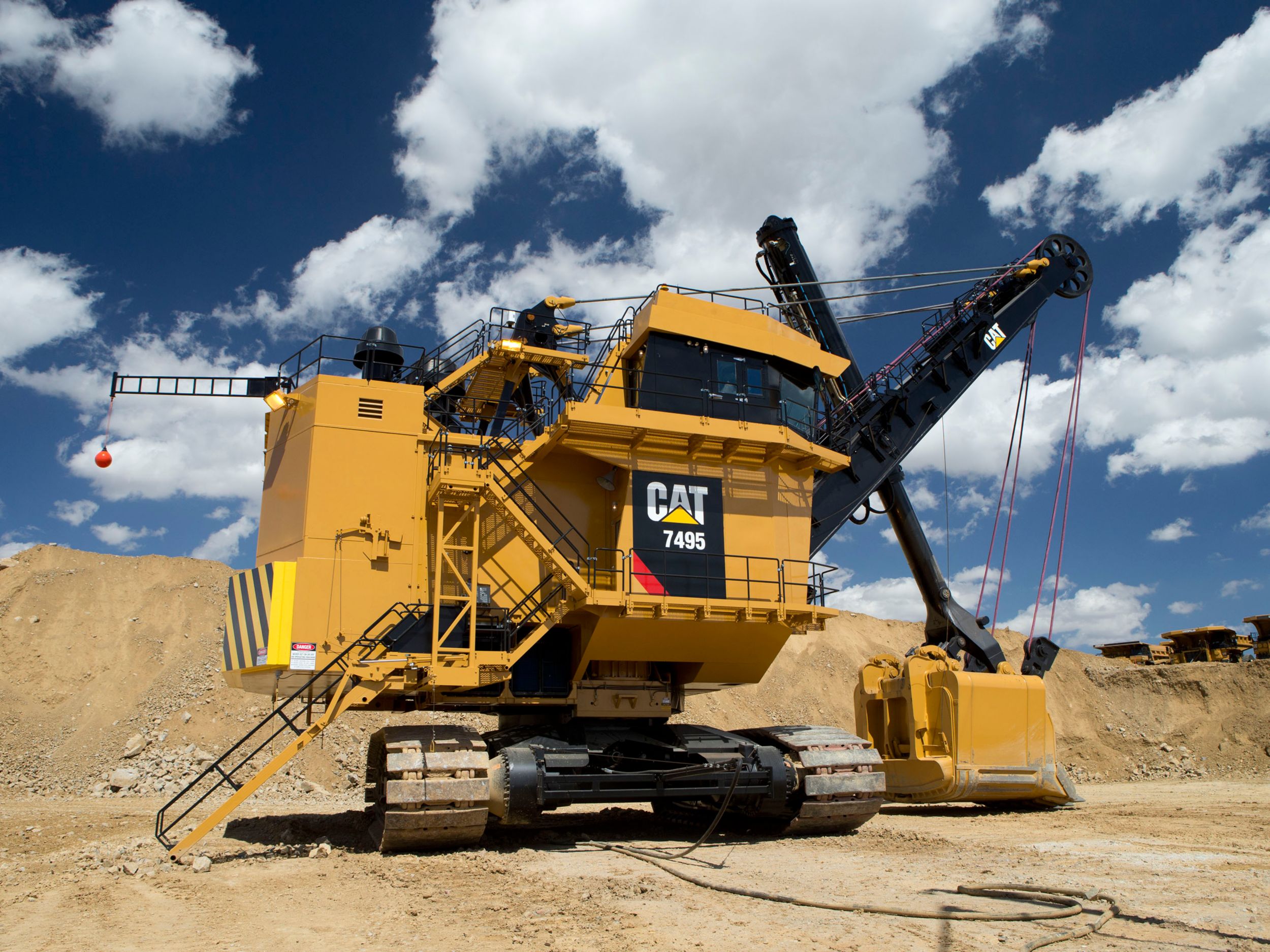

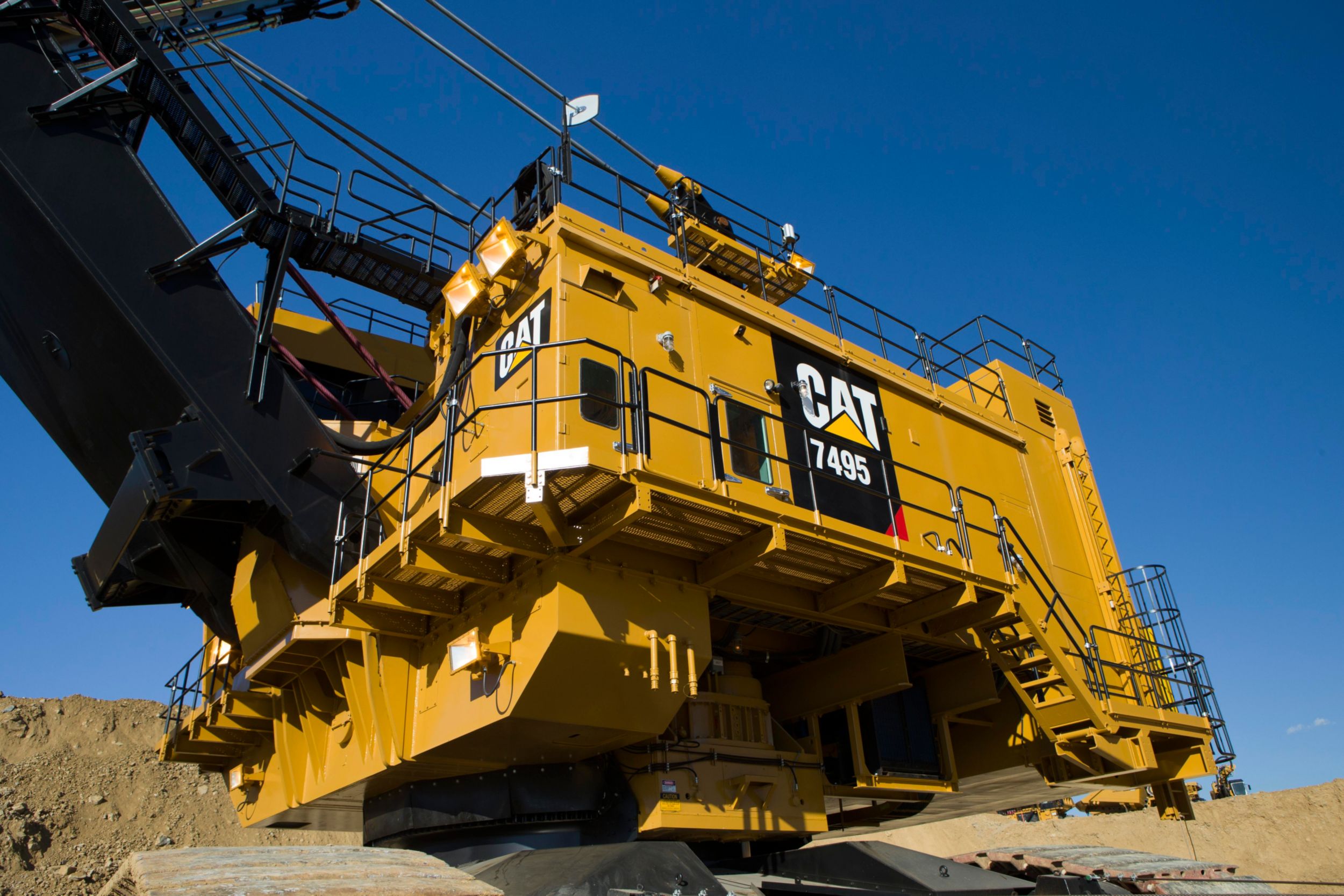

7495 con HydraCrowd

< Atrás

Financiamiento y seguros
Vea nuestras Ofertas
Ver descargas de productos
Sí, deseo recibir futuras comunicaciones de marketing (como correo electrónico) de Caterpillar Inc., sus filiales y subsidiarias en todo el mundo y la red de distribuidores de Caterpillar. Independientemente de que decida recibir estas comunicaciones de marketing, Caterpillar seguirá enviando mensajes de servicio o transacciones, incluidos aquellos que se relacionen con cualquier cuenta que pueda tener con nosotros.

Información general

Las palas de cuerda eléctrica han tenido éxito en la remoción de recubrimiento y minerales en sitios de minería de todo el mundo durante más de un siglo. Impulsados por la visión de hacer que estas máquinas altamente productivas sean más seguras y confiables e incluso más productivas, desafiamos el status quo y fabricamos una pala de cuerda eléctrica que funciona mejor.

Sistema de lubricación

Unidades:
Tipo El sistema de una línea aplica lubricante y grasa a través del PLC. El sistema de una línea aplica lubricante y grasa a través del PLC. Less
entrada Seis bombas (cuatro de lubricante y los dos de grasa) que se encuentran en un recinto de lubricación aislado y de doble pared. Seis bombas (cuatro de lubricante y los dos de grasa) que se encuentran en un recinto de lubricación aislado y de doble pared. Less

Dimensiones

Capacidad del balde 30,6 a 61,2 m3 (40 a 80 yd3) 30,6 a 61,2 m3 (40 a 80 yd3) Less
Largo de la pluma 67.0 pies 20.4 m Less
Longitud real de la manija del balde 35.76 pies 10.9 m Less
Longitud total de la manija del balde 47.0 pies 14.3 m Less
Carga útil del balde (cargas del cucharón disponibles de hasta 109 tons métricas [120 tons EE.UU.] cuando se especifica) 120.0 t 109.0 t Less

Dimensiones - Alcances de trabajo óptimos

Altura de descarga 28.9 pies 8.8 m Less
Altura de descarga con límite máximo de avance eléctrico 28.25 pies 8.61 m Less
Altura del bastidor en A 53.5 pies 16.3 m Less
Altura del espacio libre (plumas de punto de polea) 68.47 pies 20.87 m Less
Altura máxima de corte 56.1 pies 17.1 m Less
Ancho total 43.0 pies 13.11 m Less
Espacio libre bajo el bastidor (al suelo) 12.34 pies 3.76 m Less
Espacio libre bajo el punto más bajo en el bastidor del camión o caja de engranajes de propulsión 2.95 pies 0.9 m Less
Nivel de la visión del operador 34.81 pies 10.61 m Less
Radio del espacio libre (plumas de punto de polea) 64.47 pies 19.65 m Less
Radio del nivel del piso 57.32 pies 17.47 m Less
Radio máximo de corte 30.5 pies 9.3 m Less
Radio máximo de descarga 71.0 pies 21.64 m Less
Radio máximo de espacio libre (bastidor rotatorio) 80.0 pies 24.4 m Less

Dimensiones/alcance de trabajo

Carga útil del balde 120.0 t 109.0 t Less
Altura máxima de descarga 28.9 pies 8.8 m Less
Capacidades del balde 30,6 a 61,2 m3 (40 a 80 yd3) 30,6 a 61,2 m3 (40 a 80 yd3) Less
Peso en orden de trabajo 3066000.0 lb 1390714.0 kg Less

Estructuras principales

Bastidor rotatorio (sección central) - Acero soldado resistente a impactos - Ancho 12.07 pies 3.68 m Less
Bastidor rotatorio (sección central) - Acero soldado resistente a impactos - Longitud 27.49 pies 8.38 m Less
Dispositivo de levantamiento Una caja de engranajes planetarios con piñones de salida doble proporciona la transferencia del par del dispositivo de levantamiento desde el motor eléctrico hasta el engranaje del tambor del dispositivo de levantamiento. Una caja de engranajes planetarios con piñones de salida doble proporciona la transferencia del par del dispositivo de levantamiento desde el motor eléctrico hasta el engranaje del tambor del dispositivo de levantamiento. Less
Giro Dos cajas de engranajes planetarios, cada cual impulsada por un motor de montaje vertical, a cada lado del bastidor rotatorio. Dos cajas de engranajes planetarios, cada cual impulsada por un motor de montaje vertical, a cada lado del bastidor rotatorio. Less
Giro (cont.) Los ejes del piñón de salida doble de cada caja de engranajes se conectan con la cremallera de rotación. Los ejes del piñón de salida doble de cada caja de engranajes se conectan con la cremallera de rotación. Less
Montaje de la oruga - Ancho total de rodaduras 200,7 cm (79"), estándar 36.0 pies 11.0 m Less
Montaje de la oruga - Ancho total de rodaduras 259,1 cm (102") 44.29 pies 13.5 m Less
Montaje de la oruga - Diámetro de los tambores de recepción 63.8 in 162.0 cm Less
Montaje de la oruga - Longitud total del montaje 37.5 pies 11.43 m Less
Montaje de la oruga - Número e inclinación de las rodaduras (94) 20.0 in 50.8 cm Less
Montaje de la oruga - Número y diámetro de los rodillos - Superior Deslizante Deslizante Less
Montaje de la oruga - Área real total del cojinete (rodaduras de 259,1 cm) 46,6 m2 (289 kPa); 501,7 pies2 (50 lb/pulg²) 46,6 m2 (289 kPa); 501,7 pies2 (50 lb/pulg²) Less
Propulsión planetaria Impulsión independiente de motor doble Impulsión independiente de motor doble Less
Soporte giratorio - Cantidad de rodillos cónicos 50 50 Less
Soporte giratorio - Corte externo de los dientes (superficie) 9.5 in 24.13 cm Less
Soporte giratorio - Diámetro de los rieles del rodillo cónico de aleación de acero forjado 14.83 pies 4.52 m Less
Soporte giratorio - Diámetro de rodillos cónicos 10.75 in 27.31 cm Less
Soporte giratorio - Diámetro del paso de la cremallera de rotación de aleación de acero de borde fundido 17.26 pies 5.26 m Less
Montaje de la oruga - Número y diámetro de los rodillos - Inferior (16) 41.9 pies 12.8 m Less
Montaje de la oruga - Número y diámetro de los rodillos - Inferior trasero (2) 36.0 pies 11.0 m Less
Montaje de la oruga - Área real total del cojinete (rodaduras de 200,7 cm) 36,1 m2 (374 kPa); 388,6 pies2 (54,2 lb/pulg²) 36,1 m2 (374 kPa); 388,6 pies2 (54,2 lb/pulg²) Less

Extremo delantero

Avance (1) (Optativa) Se utilizan cuerdas de avance y retracción recubiertas de plástico para mover el balde longitudinalmente hacia adelante y hacia atrás. (Optativa) Se utilizan cuerdas de avance y retracción recubiertas de plástico para mover el balde longitudinalmente hacia adelante y hacia atrás. Less
Avance (2) (Optativa) La cuerda de avance consta de un motor, freno, tambor y engranajes. (Optativa) La cuerda de avance consta de un motor, freno, tambor y engranajes. Less
Avance - Diámetro de calibre de cilindro hidráulico (nominal) 14.0 in 35.6 cm Less
Avance - Diámetro de varilla de cilindro hidráulico (nominal) 10.0 in 25.4 cm Less
Datos de la cuerda - Desplazamiento de la draga - Construcción 7 x 25 7 x 25 Less
Datos de la cuerda - Desplazamiento de la draga - Diámetro 0.75 in 19.1 mm Less
Datos de la cuerda - Desplazamiento de la draga - No. 1 1 Less
Datos de la cuerda - Desplazamiento de la draga - Tipo simple simple Less
Datos de la cuerda - Levantamiento - Construcción 8 x 37 8 x 37 Less
Datos de la cuerda - Levantamiento - Diámetro 2.75 in 69.8 mm Less
Datos de la cuerda - Levantamiento - No. 2 2 Less
Datos de la cuerda - Levantamiento -Tipo doble doble Less
Datos de la cuerda: suspensión de la pluma - Construcción hebra de estructura hebra de estructura Less
Datos de la cuerda: suspensión de la pluma - Diámetro 3.25 in 82.6 mm Less
Datos de la cuerda: suspensión de la pluma - No. 4 4 Less
Datos de la cuerda: suspensión de la pluma - Tipo estabilizado estabilizado Less
Pluma: diámetro de la manija 34.0 in 86.36 cm Less
Pluma: diámetros de polea de punto de pluma 96.0 in 243.84 cm Less
Avance (3) HydraCrowd alimenta un gran cilindro hidráulico para mover la manija del balde hacia adelante y hacia atrás. HydraCrowd alimenta un gran cilindro hidráulico para mover la manija del balde hacia adelante y hacia atrás. Less
Avance (4) (Optativa) La cuerda de avance con la maquinaria de avance están ubicadas en el centro delantero del bastidor rotatorio. (Optativa) La cuerda de avance con la maquinaria de avance están ubicadas en el centro delantero del bastidor rotatorio. Less
Avance (5) HydraCrowd, patín de potencia hidráulica, ubicado en la parte delantera central de la plataforma con bastidor rotatorio. HydraCrowd, patín de potencia hidráulica, ubicado en la parte delantera central de la plataforma con bastidor rotatorio. Less
Pluma: espesor de la pared (nominal) 2.75 in 70.0 mm Less
Pluma: pluma Acero soldado resistente a impactos Acero soldado resistente a impactos Less
Pluma: poleas de punto de pluma ranuras dobles, templadas a fuego ranuras dobles, templadas a fuego Less

Pesos

Peso de trabajo, con balde y varillaje estándar 3066000.0 lb 1390714.0 kg Less
Draga de uso general: 56 m3 (73 yd3) 177700.0 lb 80603.0 Less
Peso neto, interno, sin lastre ni balde 2202820.0 lb 999182.0 Less
Lastre (proporcionado por el cliente) 667150.0 lb 302614.0 kg Less
Nota Estos pesos varían ligeramente según la selección de balde y equipos optativos. Estos pesos varían ligeramente según la selección de balde y equipos optativos. Less

Sistema eléctrico

Cable de trayectoria (suministrado por el cliente) SHD-3-#1/0 a 8.000 V SHD-3-#1/0 a 8.000 V Less
Sistemas eléctricos principales: cable de trayectoria (proporcionado por el cliente) SHD-3-#1/0 a 8.000 V SHD-3-#1/0 a 8.000 V Less
Sistemas eléctricos principales: transformador de luz 25 kVA, 120/240 V secundario 25 kVA, 120/240 V secundario Less
Sistemas eléctricos principales: transformador, auxiliar 350 kVA, 7.200 V principal 350 kVA, 7.200 V principal Less
Sistemas eléctricos principales: voltaje del sistema (nominal) 50/60 Hz, 7.200 V 50/60 Hz, 7.200 V Less
Transformador auxiliar 350 kVA, 7.200 V principal 350 kVA, 7.200 V principal Less
Luces (1) Luces HPS en los pies de la pluma, parte superior del bastidor A, caja de maquinaria, recinto de lubricación recinto de control y recinto de servicios. Luces HPS en los pies de la pluma, parte superior del bastidor A, caja de maquinaria, recinto de lubricación recinto de control y recinto de servicios. Less
Luces (2) Luces incandescentes en las luces de tierra y pasarelas. Luces incandescentes en las luces de tierra y pasarelas. Less
Mando Sistema de mando Acutrol IGBT Sistema de mando Acutrol IGBT Less
Requisitos de energía: demanda promedio de 15 minutos 926 a 1.297 kW 926 a 1.297 kW Less
Requisitos de energía: energía pico 3.706 kW 3.706 kW Less
Requisitos de energía: voltaje Trifásico, 50/60 Hz, 7.200 V (Otras opciones de voltaje disponibles para adaptarse a los requisitos del cliente.) Trifásico, 50/60 Hz, 7.200 V (Otras opciones de voltaje disponibles para adaptarse a los requisitos del cliente.) Less
Requisitos del sistema de distribución: máquina en sistema separado 4.000 kVA 4.000 kVA Less
Voltaje del sistema (nominal) 50/60 Hz, 7.200 V 50/60 Hz, 7.200 V Less
