La Máquina Forestal Cat® FM538 permite cargar camiones, procesar troncos, construir caminos y mucho más con una variedad de configuraciones y accesorios.

Máquinas forestales FM538 GF/FM538 LL Tier 4 / Stage V

Consultar Precio Buscar un distribuidor

Especificaciones principales

Modelo de motor: Cat C7.1; Cat C7.1

Potencia neta: ISO 9249: 172 hp; 129 kW

Potencia del motor: ISO 14396: 174 hp; 129 kW

FM538 GF/FM538 LL
Cambiar modelo

Descripción general

Resistencia específica para la carga de troncos

La Máquina Forestal Cat® FM538 está diseñada para la carga de troncos, el procesamiento y la construcción de caminos forestales. Los operadores disfrutan de un control suave y una excelente visibilidad, mientras se maximiza la eficiencia con las desbrozadoras y los garfios forestales Cat.

Beneficios

Diseñada para ofrecer comodidad y facilidad

La cabina forestal ROPS con líneas de visión despejadas, bajo nivel de ruido y controles ergonómicos hacen que el trabajo con troncos sea más seguro y fácil.

Aumenta la producción

El alto par de giro, la modalidad de elevación pesada y el desplazamiento rápido permiten mover la madera con mayor agilidad. Las herramientas forestales Cat amplían la capacidad.

Ahorre tiempo y dinero

Los filtros de larga duración y el sistema hidráulico simplificado reducen el mantenimiento y aumentan el tiempo de actividad.

Características de un vistazo

Se muestran 1-6 de 10

Características más recientes

Simplificación de la configuración de la máquina

Con solo unos clics y al navegar por íconos fáciles de usar, la última interfaz de usuario (UI, User Interface) orientada al operador maximiza el tiempo de actividad y permite que los equipos comiencen a trabajar sin demora. Desde reorganizar las listas de herramientas hasta crear nuevas combinaciones de herramientas según sea necesario, los operadores pueden configurar rápidamente las máquinas y acceder fácilmente a la información.

Kit de control de giro con pedal

El modelo FM538 ofrece un rendimiento potente y fiable optimizado para tareas forestales exigentes y, ahora, los operadores pueden mejorar la productividad y la facilidad de manejo con el kit optativo de control de giro con pedal. Este accesorio se integra perfectamente con el software de patrón de palanca universal personalizable de Caterpillar, lo que permite a los operadores adaptar los controles en función de sus preferencias o requisitos de trabajo. Con los dos pedales auxiliares del kit, los operadores pueden controlar la rotación superior de la máquina utilizando los pies, lo que proporciona un funcionamiento similar al de un cargador forestal de pluma recta. El kit de control de giro con pedal es ideal para quienes buscan maximizar el control y la eficiencia en entornos forestales exigentes.

No todas las características están disponibles en todas las regiones. Consulte con su distribuidor Cat® local la disponibilidad de ofertas específicas en su región.Número de fabricación: 07H

Elimine las conjeturas de la gestión de su máquina.

La última interfaz de usuario (UI) orientada al operador ha sido diseñada para maximizar el tiempo de actividad, ya que permite a los operadores reorganizar fácilmente las listas de herramientas y crear nuevas combinaciones de herramientas de forma rápida. Además, elimina la necesidad de volver a medir cuando se cambian los accesorios de herramientas Cat® y permite que una sola persona pueda revisar y ajustar el desgaste del cucharón con facilidad.
VisionLink™ proporciona información útil sobre todos los activos (independientemente del tamaño de la flota o del fabricante del equipo).* Revise los datos del equipo desde su computadora o dispositivo móvil para maximizar el tiempo de trabajo y optimizar el uso de los activos. Las funciones de administración de equipos proporcionan un seguimiento actualizado de los activos de toda su flota. Puede supervisar la ubicación de los activos, las horas de funcionamiento, el nivel de combustible, los problemas de estado y la utilización general. Monitoree el estado del equipo con los códigos de fallas, los análisis de fluidos y las fechas de vencimiento de las inspecciones. Lo importante es tomar decisiones informadas y basadas en datos para ayudar a reducir los costos de operación.
Cat® Inspect es una aplicación móvil que le permite realizar con facilidad verificaciones digitales de mantenimiento preventivo (PM, preventative maintenance), inspecciones y recorridos diarios. Las inspecciones se pueden integrar con facilidad con otros sistemas de datos Cat, como VisionLink, para que pueda seguir de cerca su flota.
Remote Troubleshoot es una aplicación móvil que le permite al distribuidor Cat llevar a cabo pruebas de diagnóstico de forma remota en la máquina conectada, con el fin de garantizar que se resuelvan los problemas con rapidez y con menos tiempo de inactividad.
Remote Flash es una aplicación móvil que le permite actualizar el software a bordo sin la presencia de un técnico. Así, podrá realizar las actualizaciones del software cuando sea conveniente para usted, lo que aumentará su eficiencia operativa general.
El Localizador de Accesorios Cat PL161 le permite hacer un seguimiento de los accesorios en todos los sitios de trabajo, con el fin de reducir la cantidad de accesorios que se pierden y para planificar su mantenimiento y reemplazo. La característica de reconocimiento de herramientas** ajusta de forma automática la configuración de la máquina en función de la herramienta seleccionada.

* La disponibilidad de los campos de datos puede variar según el fabricante del equipo.
** La característica de reconocimiento está disponible para algunos modelos de excavadoras. Consulte a su distribuidor Cat para obtener más detalles.

Alto rendimiento

El Motor Cat® C7.1 ahorra combustible y puede funcionar con biodiésel u otros combustibles renovables.
La modalidad inteligente ayuda a reducir el consumo de combustible porque ajusta de forma automática la potencia hidráulica y del motor según las condiciones de trabajo.
Levante y coloque troncos con precisión y potencia gracias al sistema de control electrohidráulico.
La modalidad de levantamiento de servicio pesado con más de par de giro le permite mover troncos grandes con confianza.
Trabaje más rápido gracias a un aumento de hasta un 12 % de la velocidad de desplazamiento*.
Las opciones hidráulicas auxiliares le permiten usar garfios Cat y una variedad de otros accesorios.
Trabaje en entornos extremos gracias a la capacidad de temperatura ambiente alta estándar de 52 °C (126 °F) y la capacidad de arranque en frío de –32 °C (–25 °F).

*Todos los porcentajes son en comparación con el Modelo 538 del año 2020.

Trabaje con comodidad

Los operadores pueden elegir entre la entrada trasera o lateral a la cabina con más de espacio y una consola abatible.
El sistema HVAC (Heating, Ventilation, and Air Conditioning; Calefacción, ventilación y aire acondicionado) doble mantiene cómodos a los operadores en climas fríos o cálidos.
Un asiento con suspensión neumática más ancho con calefacción y enfriamiento hace más cómodo el trabajo durante todo el año.
Todos los controles están a su alcance para que tenga que hacer menos torsiones y giros, y se mantenga enfocado en el área de trabajo.
Los elevadores de cabina de 165 mm (6,5") fijos o de 1.219 mm (48”) hidráulicos con inclinación están disponibles para satisfacer sus necesidades laborales.
Guarde sus equipos en el espacio de almacenamiento en la cabina, detrás del asiento y en las consolas.
Use los puertos USB estándar de la radio y la tecnología Bluetooth® para conectar dispositivos personales y realizar llamadas con manos libres.

Operación fácil

Cat® sigue mejorando la funcionalidad de la interfaz de usuario para los operadores con todos los niveles de habilidad. El monitor con pantalla táctil es una herramienta de operación fácil de usar que presenta el tablero del sitio de trabajo con un formato intuitivo.
El Localizador de Accesorios Cat PL161 es un dispositivo Bluetooth diseñado para permitirles a los usuarios saber dónde están los accesorios en todos los sitios de trabajo, reducir la cantidad de accesorios que se pierden y planificar su mantenimiento y reemplazo. El modelo PL161 tiene integrado VisionLink™ para una gestión total de la flota de las máquinas y los accesorios desde un teléfono inteligente o una tableta para ver su ubicación y la información de seguimiento.
El arranque del motor sin llave mediante botón pulsador incorpora un nivel de seguridad al utilizar códigos de identificación del operador para limitar y controlar el acceso a la máquina. Los códigos se pueden ingresar de forma manual a través de un llavero Bluetooth optativo.
Navegue rápidamente en el monitor estándar de pantalla táctil de alta resolución de 254 mm (10").
Simplifique el desplazamiento de la excavadora con la función optativa de dirección del brazo Cat®. Presione un botón, y con una mano podrá desplazarse y girar, en lugar de tener que usar ambas manos o pies en las palancas o los pedales.
¿No está seguro de cómo usar una función o cómo realizarle mantenimiento a la máquina? Siempre tendrá el Manual del Operador al alcance de la mano en el monitor de pantalla táctil.
El nuevo relé auxiliar enciende y apaga radios CB y otros accesorios sin que deba quitar las manos de las palancas universales.

Configuraciones versátiles

Aplicaciones forestales generales

El modelo forestal de servicio general es ideal para trabajos en caminos, agarres con garfio, procesamiento y corte de ramas.
Con una pluma de alcance y un acoplador rápido, puede equipar la FM538 con un procesador, un cucharón, una tenaza, una desbrozadora y otros accesorios para trabajar con rapidez y eficiencia.
La opción sin parte delantera le permite personalizar la máquina para que se adapte a sus aplicaciones.

Cargador de troncos

La configuración de cargador de troncos es ideal para la carga de camiones, la carga de árboles enteros, las aplicaciones de abrazadera principal y el trabajo de aserradero.
Un cilindro de talón montado en la parte inferior proporciona la fuerza máxima para arrastrar troncos con un garfio Cat. Una bomba de desplazamiento variable ofrece una capacidad de rotación de flujo alto en garfios de talón y para troncos, y para garfios de abrazadera principal y de carga de árboles enteros.
Un cilindro de talón montado en la parte superior ofrece el espacio libre máximo para cargar camiones y aumenta la altura de levantamiento en aplicaciones de aserraderos.

Los garfios forestales Cat robustos, confiables y fáciles de mantener tienen tamaños que van de los 1.322 mm (52") a los 1.524 mm (60").
Se encuentran disponibles zapatas de eslabón triple especiales para una presión sobre el suelo más baja y mayor flotación en condiciones de suelo blando y húmedo.

Fácil mantenimiento

Aumente la productividad con recordatorios de servicio proactivos. El sistema de administración integrado del estado del vehículo alerta al operador con orientación de servicio paso a paso junto con las piezas necesarias para evitar el tiempo de inactividad innecesario.
Espere menos costos de mantenimiento en comparación con el modelo anterior.
El sistema de regeneración del motor funciona de forma automática sin comandos del operador ni interrupciones en el trabajo.
El uso de aceite y filtros Cat® originales, además de hacer el monitoreo S∙O∙S^SM (Scheduled Oil Sampling, Análisis programado de aceite) habitual, duplicará el intervalo de servicio actual a 1.000 horas. Por lo tanto, tendrá más tiempo de actividad para aumentar la productividad.
Los orificios de S·O·S simplifican el mantenimiento y permiten una extracción fácil y rápida de las muestras de fluido para realizar análisis.
El filtro de partículas diésel no requiere mantenimiento.
Reemplace los filtros de combustible a las 1.000 horas, el doble de tiempo que los filtros anteriores.
El filtro de aceite hidráulico más reciente proporciona un rendimiento de filtración mejorado, válvulas antidrenaje para mantener el aceite limpio cuando se reemplaza el filtro y una vida útil más prolongada con un intervalo de reemplazo de 3.000 horas.
El ventilador de enfriamiento de alta eficiencia solo funciona cuando se necesita. Programe los intervalos para que el ventilador se invierta automáticamente a fin de mantener limpios los componentes sin interrumpir el trabajo.

Volver a casa sanos y salvos cada día

La cabina cumple con las normas industriales aplicables para la Estructura de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structure)/Estructura de Protección contra Caída de Objetos (FOPS, Falling Object Protective Structure) y protecciones para el operador (OPG, Operator Protective Guards), y dentro de la cabina se resguarda el operador.
Acceda a la mayoría de los puntos de mantenimiento de rutina a nivel del suelo.
El diseño de la plataforma de servicio en el lado derecho permite acceder de manera rápida, segura y fácil a la plataforma de servicio superior. Los escalones de la plataforma de servicio cuentan con una placa antideslizante perforada para prevenir los resbalones. Se proporcionan pasamanos para un acceso sencillo.
La ventana frontal más grande de policarbonato de 32 mm (1 1/4"), los pilares de cabina más pequeños y el capó plano del motor mejoran la visibilidad.
La cámara retrovisora estándar mejora la visibilidad en el lugar de trabajo. La cámara de visión lateral derecha es optativa.
El indicador de pendiente y declive del monitor señala la posición de la máquina para ayudar a optimizar su rendimiento.
Una bocina de señalización/advertencia y la alarma de desplazamiento mejoran la seguridad en el sitio de trabajo.
Realice el trabajo de mantenimiento de forma más fácil y segura con la iluminación de inspección optativa. Con solo pulsar un interruptor, las luces iluminarán los compartimientos del motor, la bomba, la batería y el radiador para mejorar la visibilidad.

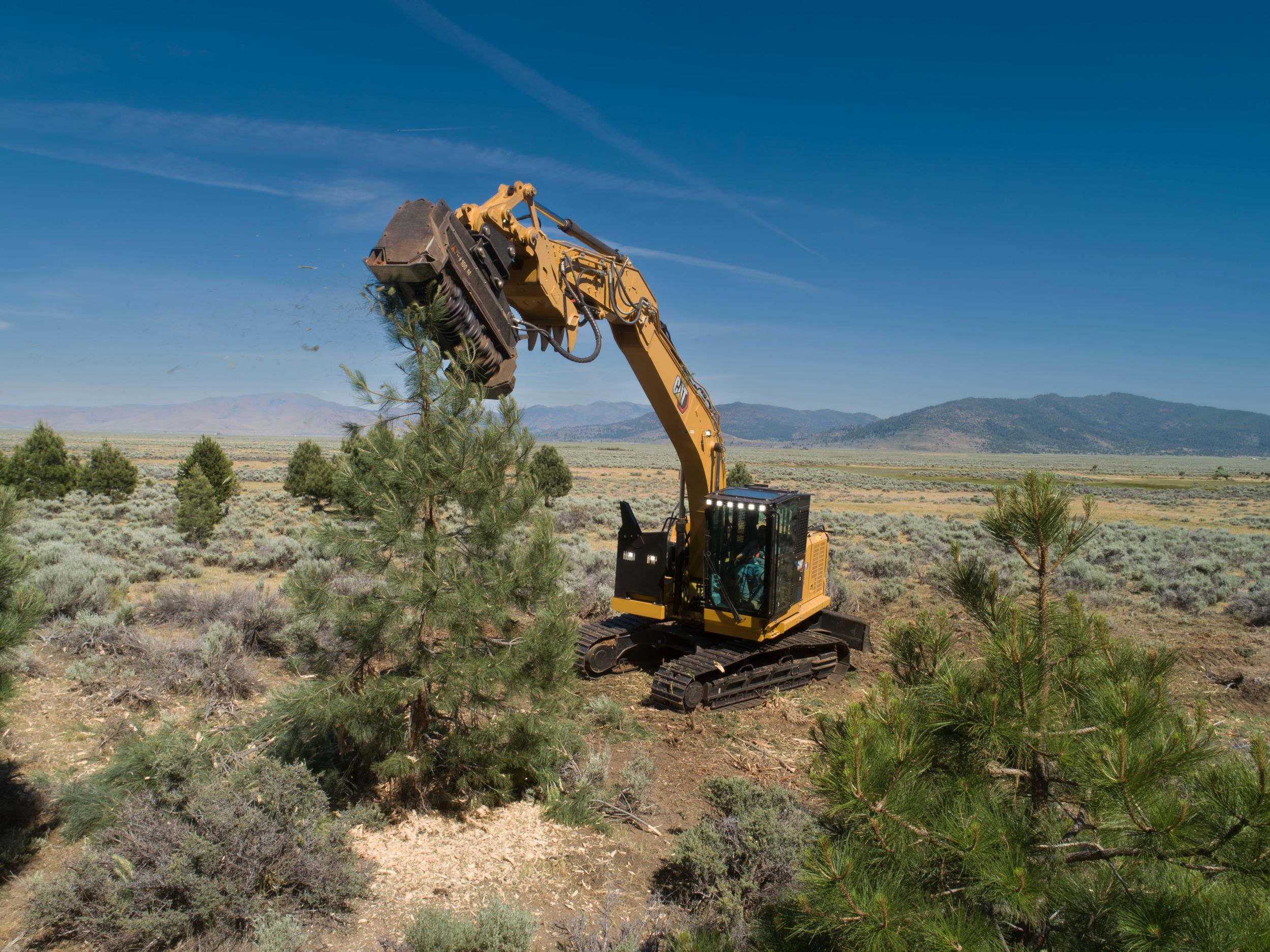

Accesorios

Aborde sus tareas con una solución Cat® completa. Los accesorios Cat no son solo implementos: son herramientas esenciales que definen lo que su máquina puede hacer. Cuando combina una excavadora Cat con accesorios Cat, obtiene un sistema totalmente integrado diseñado para ofrecer rendimiento, durabilidad y eficiencia. Ya sea que esté desbrozando terreno, rompiendo concreto o compactando suelos, el accesorio adecuado transforma su excavadora en una herramienta potente y versátil, lista para cualquier desafío. Según el proyecto o la aplicación, podría beneficiarse de accesorios para excavadoras como:

Cucharones: maneje todo tipo de tareas, desde excavación y nivelación hasta limpieza y remoción de desechos con su excavadora. Caterpillar® ofrece cucharones de servicio general, servicio pesado, servicio extremo y servicio severo, así como diseños especializados para limpieza de acequias, trabajos con rocas y de acabado. Los bordes reforzados y los materiales resistentes al desgaste garantizan un rendimiento duradero en condiciones exigentes.
Sujetapasador: permite realizar cambios de accesorios de forma rápida y segura y es compatible con una amplia gama de herramientas. Es ideal para operadores que necesitan flexibilidad en el sitio de trabajo, ya que permite cambiar entre cucharones, martillos y garfios. Cuenta con un sistema de traba redundante para mantener los accesorios en su lugar y protegerlos de daños.
Acopladores rápidos CW: acopladores rápidos resistentes, tipo cuña, diseñados para aumentar la utilización de su excavadora. Diseñados para ajustarse a las necesidades de su máquina y aplicación, Caterpillar® ofrece una serie de acopladores CW en versiones mecánicas e hidráulicas. Ideales para contratistas que dan prioridad a un sistema de bloqueo resistente y sencillo para cambios frecuentes de accesorios.
Acopladores tipo S: los acopladores tipo S, un acoplador específico de tipo sujetapasador, presentan un diseño estrecho y ligero para mejorar el rendimiento. Ofrecen precisión y flexibilidad, y son ideales para flotas que necesitan una capacidad de intercambio constante de los accesorios.
Acopladores de conexión hidráulica tipo S (HCS): los acopladores HCS (Hydraulic Connecting S-Type) ofrecen una conexión hidráulica automática con el diseño compacto y de perfil bajo del tipo S. Con funciones avanzadas, como la conexión hidráulica y electrónica completa, los accesorios hidromecánicos se conectan y están listos para el trabajo en cuestión de segundos.
Martillos Performance: diseñados para aplicaciones de alta demanda, los martillos Performance ofrecen la máxima energía de impacto y tiempos de ciclo rápidos para romper hormigón, roca y asfalto. Ideal para demolición pesada, canteras y entornos de producción donde la velocidad y la potencia son fundamentales.
Martillos GC S: modelos simplificados y silenciados diseñados para entornos sensibles al ruido. Ofrecen un rendimiento estable a la vez que reducen los niveles de sonido, lo que los hace ideales para sitios de trabajo urbanos, áreas residenciales y zonas reguladas. Ideal para preparación de sitios, demolición liviana, aplicaciones de fundición y canteras.
Desbrozadoras: ideales para aplicaciones forestales y agrícolas. Las desbrozadoras despejan el terreno y ayudan a controlar la vegetación al triturar matorrales, árboles y maleza hasta convertirlos en mantillo fino. Sus rotores de alta velocidad ofrecen resultados rápidos y uniformes, con dientes intercambiables que se adaptan a diferentes materiales y al tamaño final deseado del mantillo.

Los accesorios Cat® están diseñados para maximizar la productividad de su excavadora, esto lo ayuda a aumentar su productividad con mayor eficiencia y confianza. Elegir el accesorio adecuado no se trata solo de compatibilidad; se trata de aprovechar todo el potencial de su máquina y evitar daños a los equipos o riesgos de seguridad. Comuníquese con su distribuidor Cat para encontrar los accesorios óptimos según las necesidades específicas de su máquina y aplicación.

No todos los accesorios están disponibles en todas las regiones. Comuníquese con su distribuidor Cat para obtener más detalles.

Sostenibilidad

El Motor Cat® C7.1 cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UE.
Los motores Cat diésel deben usar ULSD (combustible diésel con contenido ultrabajo de azufre) con 15 ppm de azufre o menos y son compatibles* con ULSD mezclado con los siguientes combustibles de baja intensidad de carbono** hasta un 20 % de biodiésel FAME (éster metílico de ácido graso)*** o un 100 % de combustible diésel renovable, HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Comuníquese con su distribuidor Cat® o lea las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) a fin de obtener más información.
El control automático de velocidad del motor disminuye el consumo de combustible y las emisiones de gases de efecto invernadero, ya que permite que el motor pase a modalidad de funcionamiento en vacío de manera automática cuando la máquina no está en uso.
Los intervalos de mantenimiento extendidos reducen el tiempo de inactividad y también disminuyen la cantidad de fluido y filtros que se reemplazan durante la vida útil de la máquina.
Cat® VisionLink muestra las emisiones de CO2 de los activos monitoreados, calculadas por el tipo de combustible consumido durante el tiempo de funcionamiento diario en un intervalo de fechas seleccionado.
Remote Flash disminuye el tiempo de inactividad y mantenimiento y permite que su activo funcione con la máxima eficiencia. Las alertas para las actualizaciones de la máquina se envían virtualmente desde su distribuidor Cat®. Estas se pueden implementar sin que sea necesario que un técnico del distribuidor esté en el sitio.

*Aunque los motores Caterpillar son compatibles con estos combustibles alternativos, es posible que en algunas regiones no se permita su uso.
**Las emisiones de gases de efecto invernadero del tubo de escape generadas por combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales.
***Los motores sin dispositivos de postratamiento son compatibles con mezclas más altas, hasta un 100 % de biodiésel. Para usar mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat.
