개요

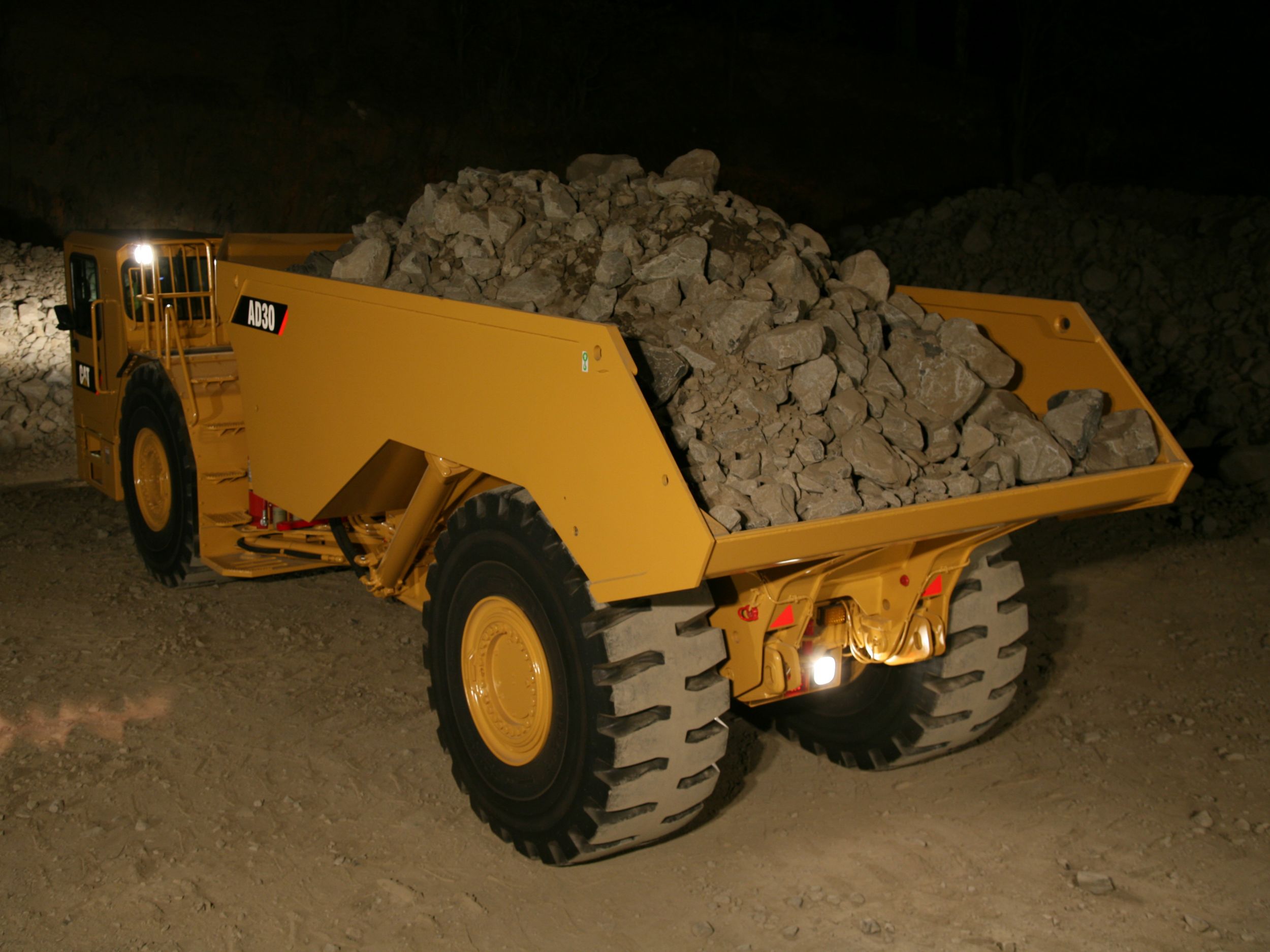

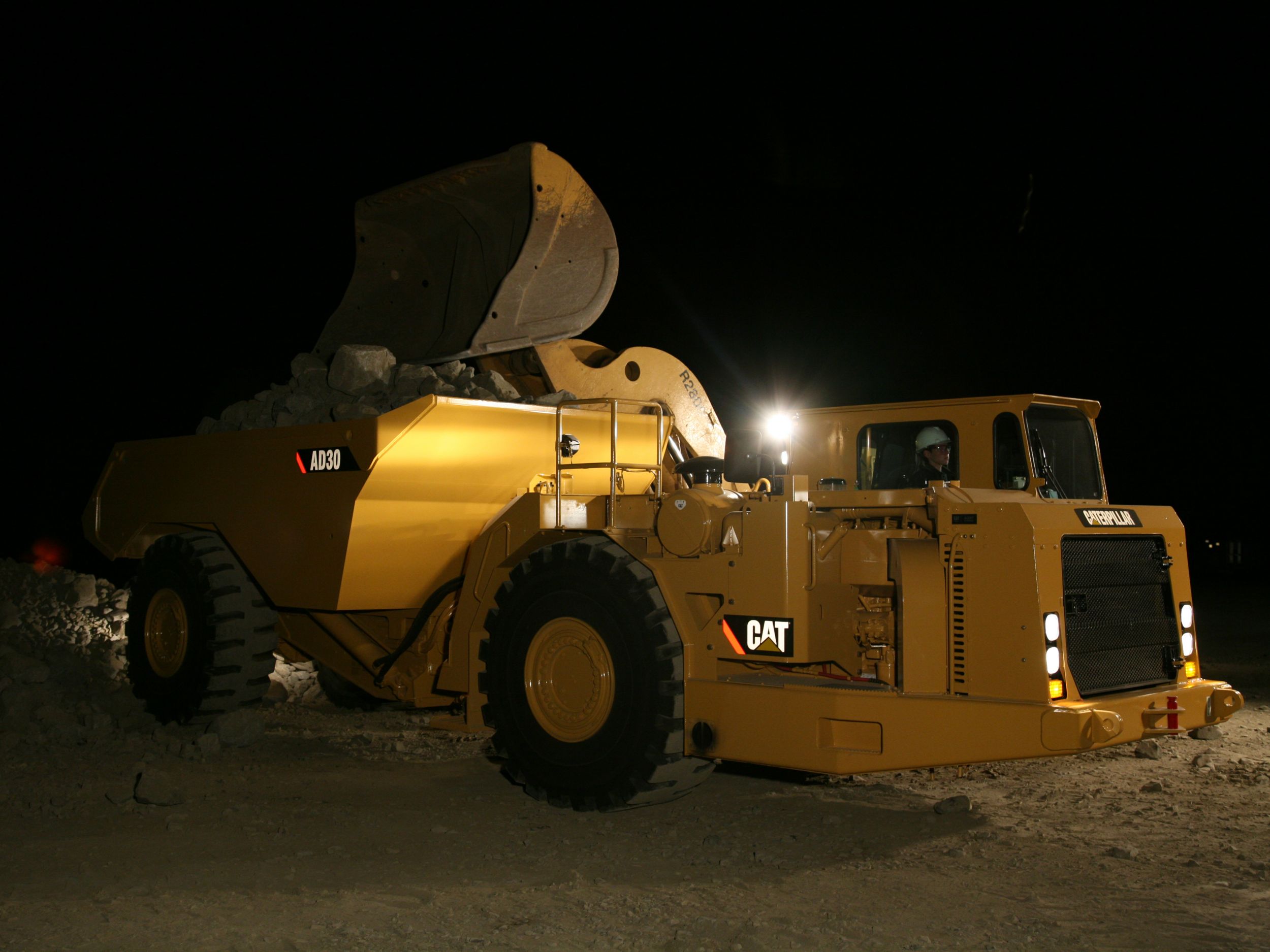

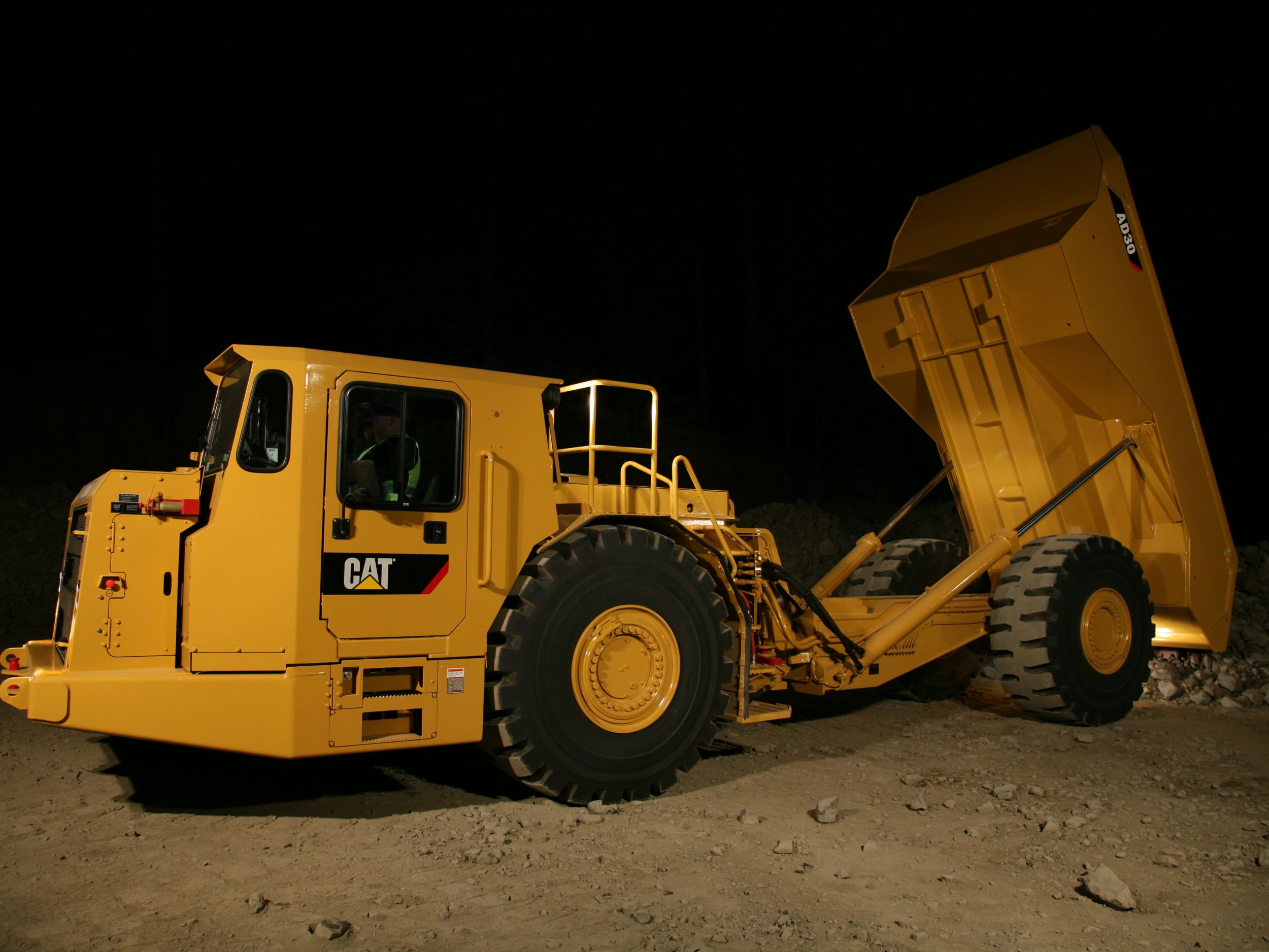

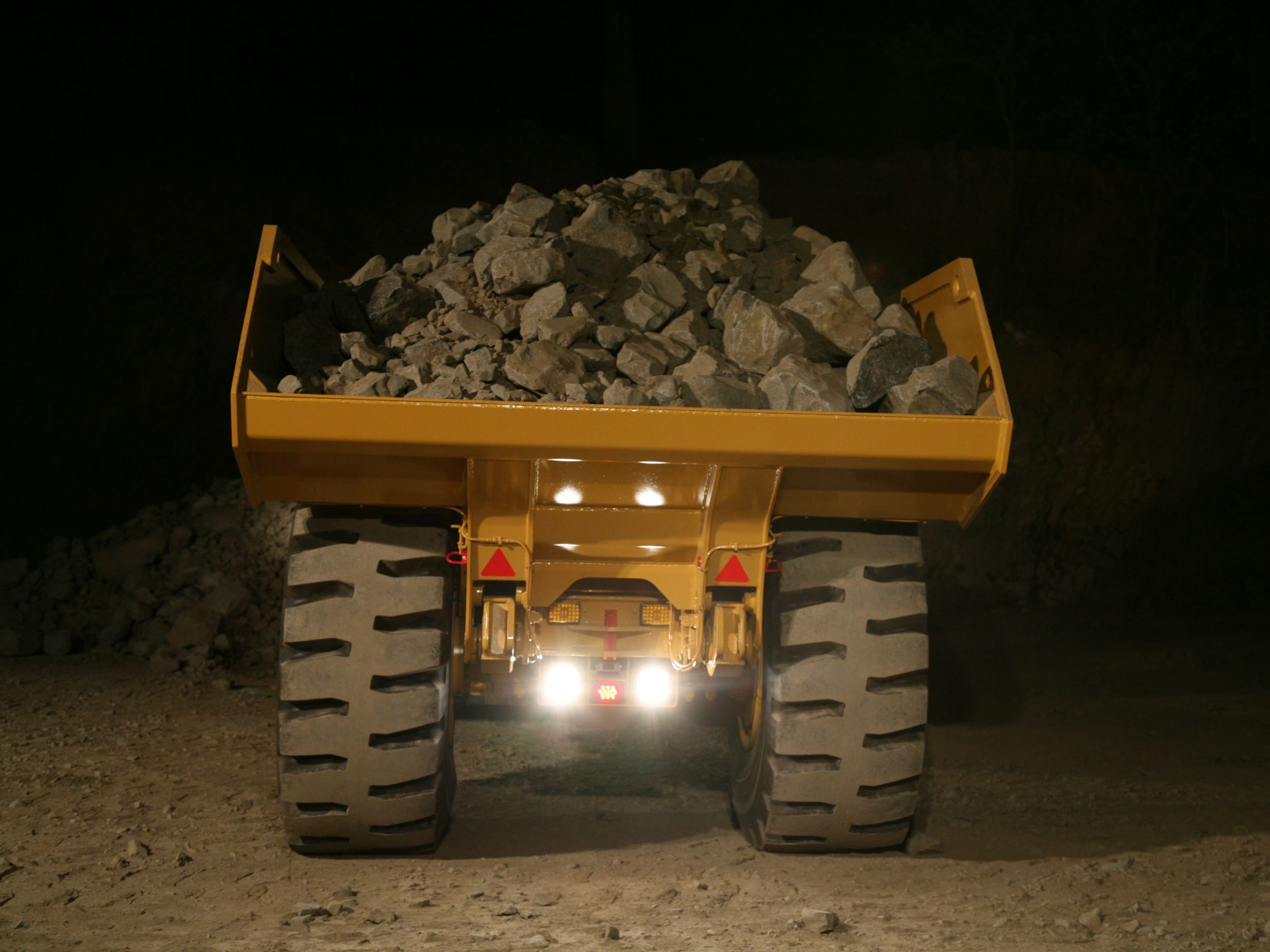

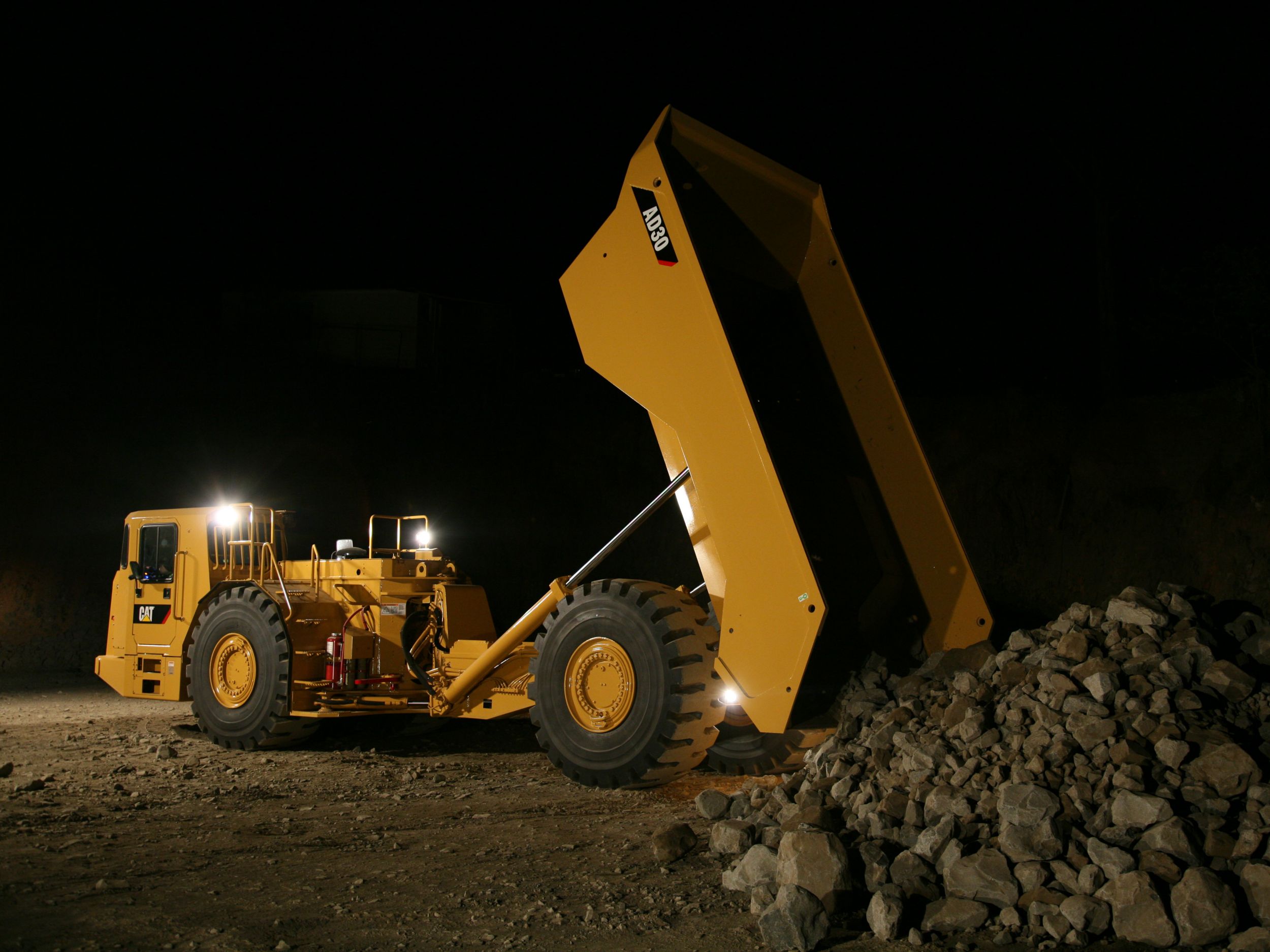

AD30 지하 광산 트럭은 협소한 지하 광산 작업에서 생산성을 높이고 톤당 운반 비용을 낮출 수 있도록 설계되었습니다. 견고한 구조와 용이한 정비 덕분에 낮은 운용 비용으로 오래 사용할 수 있습니다. 성능 및 편의를 고려하여 설계되고, 오래 사용할 수 있도록 제작되었습니다.

엔진

단위:
엔진 모델 Cat® C15 ACERT™ Cat® C15 ACERT™ Less
정격 출력 1800.0 rpm 1800.0 rpm Less
총 출력 - SAE J1995 409.0 hp 305.0 kW Less
총 출력 - VR 엔진 - SAE J1995 409.0 hp 305.0 kW Less
총 출력 - Tier 3 엔진 - SAE J1995 409.0 hp 305.0 kW Less
보어 5.4 인치 137.2 mm Less
행정 6.8 인치 171.5 mm Less
배기량 928.0 세제곱인치 15.2 L Less

작동 사양

총 장비 질량 132300.0 lb 60000.0 kg Less
공칭 탑재하중 용량 66139.0 lb 30000.0 kg Less
본체 용량 11.3-17.5m3(14.8-22.9yd3) 11.3-17.5m3(14.8-22.9yd3) Less

중량

비적재 63647.0 lb 28870.0 kg Less
전방 차축 42944.0 lb 19479.0 kg Less
후방 차축 20704.0 lb 9391.0 kg Less
적재 132277.0 lb 60000.0 kg Less
전방 차축 58451.0 lb 26513.0 kg Less
후방 차축 73826.0 lb 33487.0 kg Less

중량 분배

전방 차축 67.5 % 67.5 % Less
후방 차축 32.5 % 32.5 % Less
전방 차축 44.2 % 44.2 % Less
후방 차축 55.8 % 55.8 % Less

변속기

전진 1단 4.2 mph 6.8 km/h Less
전진 2단 7.6 mph 12.3 km/h Less
전진 3단 13.9 mph 22.3 km/h Less
전진 4단 25.4 mph 40.8 km/h Less
후진 1단 4.8 mph 7.8 km/h Less

최종 드라이브

차동 비율 3.38:1 3.38:1 Less
최종 구동비 4.76:1 4.76:1 Less
총 감속 비율 16.13:1 16.13:1 Less

본체 호이스트

상승 10.5 초 10.5 초 Less
하강 11.2 초 11.2 초 Less
총 사이클 시간 21.7 초 21.7 초 Less

본체 용량

본체 1 14.8 yd3 11.3 m3 Less
본체 2(표준 본체) 18.8 yd3 14.4 m3 Less
본체 3 22.9 yd3 17.5 m3 Less
넓은 본체 21.9 yd3 16.8 m3 Less
이젝터 본체 19.9 yd3 15.2 m3 Less
이젝터 본체 22.6 yd3 17.3 m3 Less

회전 치수

외부 간극 반경 337.4 인치 8571.0 mm Less
내부 간극 반경 198.0 인치 5030.0 mm Less
차축 진동 10.0 도 10.0 도 Less
굴절 각도 42.5 도 42.5 도 Less

ROPS

ROPS 표준 Caterpillar에서 제공한 운전실용 ROPS(Roll Over Protection Structure, 전복 보호 구조물)는 ISO 3471, SAE J1040, AS2294.2, EN13510 ROPS 기준을 충족합니다. Caterpillar에서 제공한 운전실용 ROPS(Roll Over Protection Structure, 전복 보호 구조물)는 ISO 3471, SAE J1040, AS2294.2, EN13510 ROPS 기준을 충족합니다. Less
FOPS 표준 FOPS(Falling Objects Protection Structure, 낙하물 보호 구조물)는 ISO 3449, SAE J231, AS2294.3, EN13627 FOPS 기준을 충족합니다. FOPS(Falling Objects Protection Structure, 낙하물 보호 구조물)는 ISO 3449, SAE J231, AS2294.3, EN13627 FOPS 기준을 충족합니다. Less

서비스 보충 용량

엔진 크랭크케이스(필터 포함) 9.0 gal 34.0 L Less
변속기 18.0 gal 67.0 L Less
유압 탱크 87.0 gal 330.0 L Less
냉각 계통 20.0 gal 74.0 L Less
전방 차동장치 및 최종 드라이브 15.0 gal 56.0 L Less
후방 차동장치 및 최종 드라이브 15.0 gal 56.0 L Less
연료 탱크 132.0 gal 500.0 L Less

타이어

타이어 크기 26.5 × R25 VSNT 26.5 × R25 VSNT Less

동력전달장치 - 엔진

Cat C15 엔진은 출력, 안정성 및 효율성을 제공하기 위해 제작되었습니다.


동력전달장치 - 변속기

지면에 더 많은 동력을 제공하여 생산성이 향상됩니다.


엔진/동력전달장치 통합

전체에 최적의 성능을 제공하는 지능형 전자장치입니다.


Cat 브레이크 계통

뛰어난 제어 성능이 운전자에게 신뢰감을 줍니다.


운전자 편의

하루 종일 편안함과 제어력, 생산성을 유지할 수 있도록 인체 공학적으로 설계되었습니다.


트럭 본체 계통

험한 지하 광산 작업을 수행할 수 있는 강력한 성능과 안정성을 제공하도록 설계되었습니다.


구조

견고한 Cat 구조가 AD30의 내구성을 결정합니다.


서비스성

생산 시간이 증가됩니다.


고객 지원

Cat 특약점 서비스는 지하 광산용 장비의 생산성을 유지시켜 줍니다.


안전

안전을 최우선으로 설계되었습니다.


AD30표준 장비

전기
  • 운전실 내 12V 전원 공급장치
  • 교류 발전기, 95Amp
  • 보조 시동 콘센트
  • 배터리 차단 스위치, 지면
  • 회로 차단기, 80Amp
  • 부식 방지 스프레이
  • 진단 커넥터
  • 전기 시동, 24V
  • 엔진 차단 스위치, 지면: - 전방 좌측
  • 조명: - 브레이크 및 후미등, LED - 헤드라이트(조광기 스위치 포함), 할로겐 - 후방 작업등(운전실 장착), 할로겐 - 후진등, 할로겐
  • 고장률이 낮은 배터리
  • 후진 알람
  • 시동 및 충전 계통

운전자 환경
  • Cat EMS(Cat Electronicmonitoring System, Cat 전자 모니터링 계통)
  • 전기식 경적
  • 게이지: - 엔진 냉각수 온도 - 변속기 냉각수 온도 - 유압 오일 온도 - 연료량 - 속도계 - 회전 속도계
  • 지시등: - 경고등 - 본체 상승 위치 경고 - 상향빔 - 잔류 브레이크 압력 경고 - 리타더 적용 - 회전 신호
  • 유압 수준 낮음 경고
  • 개방형 운전실 ROPS/FOPS 구조
  • 운전자 감지 계통(자동 주차 브레이크)
  • 후사경
  • Cat 컴포트 TLV2 서스펜션 시트, 자동 조절식 안전벨트 포함
  • 트레이너/승객용 시트 및 안전벨트
  • 틸트/텔레스코픽 조향 휠

동력전달장치
  • Cat C15 ATAAC 디젤 엔진, 6기통
  • 자동 브레이크 리타더 제어장치
  • 자동 변속기 4단 전진/1단 후진
  • 차축, 장비 구성 표준 폭, 전방 - 후방
  • 제어 스로틀 변속
  • 엔진 흡기 프리클리너
  • 전기 연료 공급 펌프
  • 배기, 터보 엔진실 차폐
  • 4WD
  • 오랜 수명의 냉각수
  • 프로그램식 접지 속도 제한
  • 트레이 상승 시 프로그램식 기어 작동 중지
  • 라디에이터 캡 수동 해제
  • 라디에이터, 직교류
  • 림, 5피스, 튜브 없음
  • SAFR™ 완전 유압 밀폐형 습식 다중 디스크 브레이크, 오일 냉각식
  • 자동 잠금 기능이 있는 토크 컨버터

기타 표준 장비
  • 덤프 본체(14.4m3/18.8yd3)
  • 촉매 배기가스 정화장치/머플러 그룹
  • 중앙 집중식 윤활 지점
  • 그림, 국제 그림문자
  • 엔진 및 변속기 벨리 보호대
  • 흙받이, 표준 폭, 전방, 후방 플랩
  • 방화벽
  • 연료 계통 수동 차단 탭
  • 프레임 인양 러그
  • 견인 핀, 전방 및 후방
  • 핸드 고정(접근 On/Off 상단 덱)
  • 굴절식/진동식 히치
  • 운전자 및 정비 매뉴얼, 한국어
  • S·O·S 포트: - 냉각수 - 엔진 오일 - 유압 오일 - 변속기 오일
  • 회전식 라디에이터 그릴
  • 타이어 및 림: 타이어는 장비 가격 목록의 필수 어탯치먼트 섹션에서 선택해야 합니다. 기본 장비 가격에는 표준 림(튜브 없음) 비용이 포함됩니다.

AD30선택사양 장비

차축, 장비 구성 넓은 본체, 전방 - 후방

배터리 차단
  • 지면 방진, 운전실 내부 방진 스위치
  • 지면 방진, 엔진 차단 스위치
  • 지면 방진, 운전실 내부 방진, 엔진 차단 스위치

덤프 본체
  • 차체, (11.3m3, 14.8yd3)
  • 본체, (16.8m3, 21.9yd3) 넓은 본체 구성
  • 차체, (17.5m3, 22.9yd3)

이젝터 본체
  • 이젝터, (15.2m3, 19.9yd3)
  • 이젝터, (16.8m3, 21.9yd3)

본체 라이너, 충격 및 마모
  • 10mm(0.4"), 덤프 본체(11.3m3/14.8yd3)
  • 10mm(0.4"), 덤프 본체(14.4m3/18.8yd3)
  • 10mm(0.4"), 넓은 본체 구성용 덤프(16.8m3, 21.9yd3)
  • 10mm(0.4"), 덤프 본체(17.5m3/22.9yd3)

브레이크 압력 게이지

카메라, 컬러 후방

커버, 운송 중 파손 방지용

엔진 선택사양
  • 디젤 미립자 필터(VR 엔진과 함께 사용 시에만 해당)
  • 엔진, 환기 저감(VR, Ventilation Reduction)
  • Tier 3

급속 보충 계통
  • 냉각수
  • 엔진 오일
  • 연료(단일 탱크)
  • 유압 오일
  • 변속기 오일

흙받이, 넓은 본체, 전방, 후방 플랩

화재 진압 계통
  • Ansul(건식 분말)
  • 거품(물 기반)

유체
  • 극지방용 연료
  • 극지방용 냉각수

조명
  • 헤드라이트(조광기 스위치 포함), LED
  • 후방 작업등(운전실 장착), LED
  • 후진등, LED

윤활 계통
  • 자동, 덤프 또는 이젝터 본체
  • 중앙 집중식, 이젝터 본체

광산 이송
  • 광산 이송 지원 전방 프레임(가용접된 립)
  • 광산 이송 지원 덤프 본체(가용접된 립)
  • 광산 이송 지원 이젝터 본체(가용접된 립)

운전실 ROPS/FOPS 밀폐형
  • 에어컨
  • 운전실 가압기 및 필터
  • 실내등
  • 히터
  • 라디오 및 스피커용 라디오 지원 구조
  • 선바이저
  • 창문, 슬라이딩 운전실 도어

운전자 및 정비 매뉴얼
  • 중국어
  • 인도네시아어
  • 프랑스어
  • 포르투갈어
  • 러시아어
  • 스페인어

주차 브레이크 스위치 결속
  • 눌러서 작동
  • 당겨서 작동

탑재하중
  • 트럭 탑재하중 측정 계통(TPMS, Truck Payload Management System)
  • TPMS용 원격 표시장치

반사 테이프

  • 림 식별 번호
  • 예비, 튜브 없음

시트
  • 서스펜션 시트 Cat Comfort TLV2, 비닐
  • T자형 서스펜션 시트, 기계식

시트 커버
  • T자형 및 Cat 컴포트 TLV2
  • 시트 커버, 보조

2차 조향 계통

서비스 툴
  • 콜릿 재킹 볼트, 덤프 및 이젝터
  • 진단 박스
  • 호이스트 실린더 지지대(본체 탈착용)
  • 브레이크 마모 게이지
  • 사용 가능한 추가 툴장치용 참조 부품 매뉴얼

스위치
  • 엔진 차단, 소화 작동
  • 공회전 타이머
  • 엔진 차단, 소화 작동/공회전 타이머

기술
  • 필수 정보 관리 계통(VIMS, Vital Information Management System) Gen 3

타이어 장비 구성
  • 타이어, 26.5 × 25 VSNT Bridgestone
  • 타이어, 26.5 × 25 VSDL Bridgestone

주: 몇몇 기능은 일부 지역에서 출시되지 않았습니다. 자세한 내용은 Cat 특약점에 문의하십시오.
