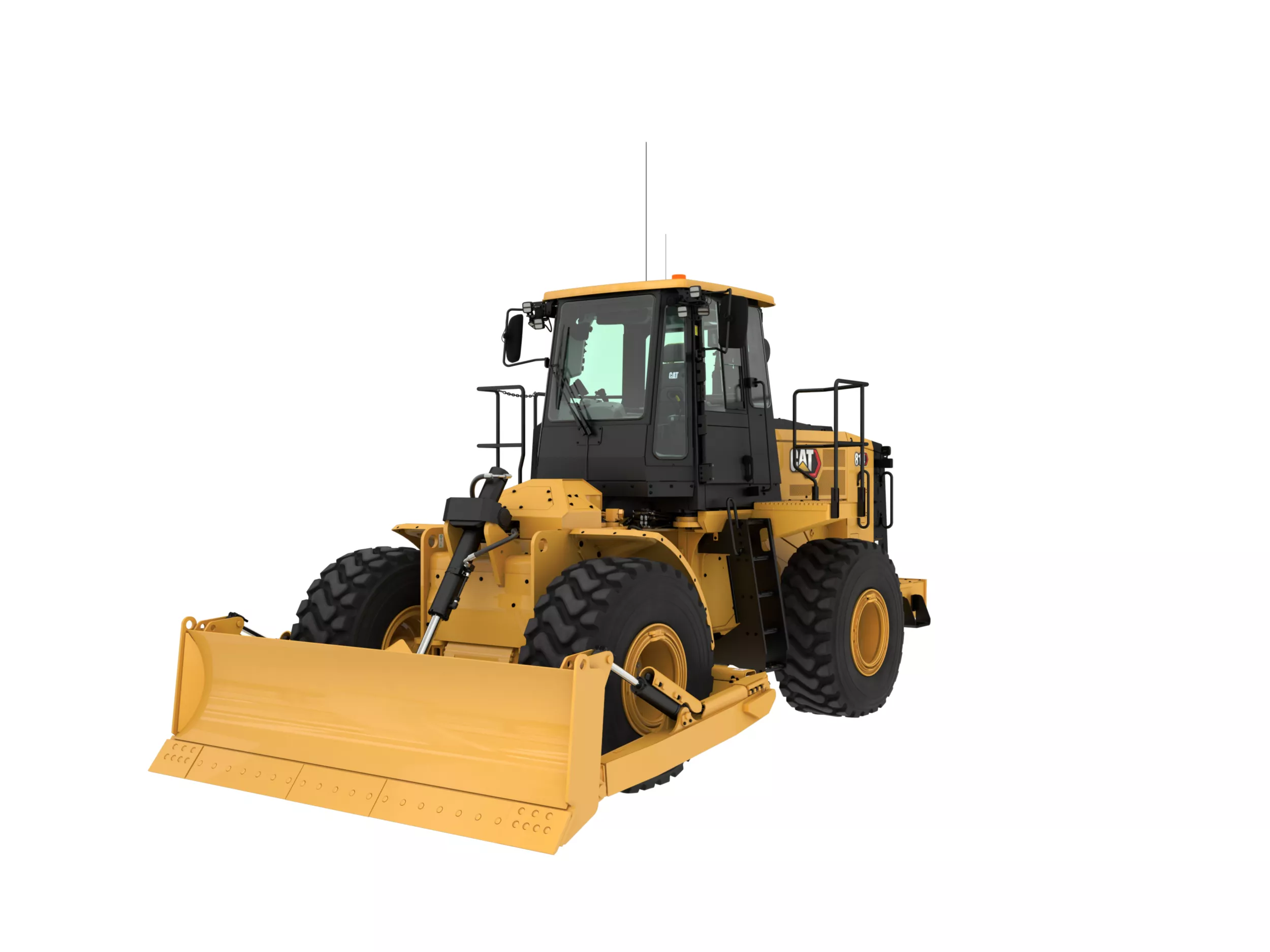

814 輪式推土機

要求報價尋找代理商

引擎型號: Cat® C7.1; Cat® C7.1

工作重量 (Tier 4 Final/Stage V): 48526 lb; 22011 kg

淨功率 - SAE J1349:2011: 249 hp; 186 kW

814
變更機型

總覽

機動。靈活。多用途。

Cat 輪式推土機本身採耐用性設計，可確保在多重使用壽命週期中發揮最大可用性。我們的機器具備最佳性能與簡化的可維修性，因此可有效率地安全支援工地作業，並降低擁有和作業成本。
自 1970 年代問世以來，814 近 50 年皆是業界領導者。我們致力於協助客戶獲得成功，繼續在每個新系列上打造未來。814 承襲可靠性、性能、安全、駕駛員舒適性、可維修性和效率的優良傳統。

優勢

維持效率

運用先進的工程設計來提升效率，達到精準的操作控制

安全

配有標準安全功能，提升能見度並提供更安全的作業環境

提升耐用性

採用具耐用結構的設計，可對抗最艱鉅的工作條件，同時實現多重使用壽命週期

功能一覽

顯示第 1-6 筆，共 7 筆

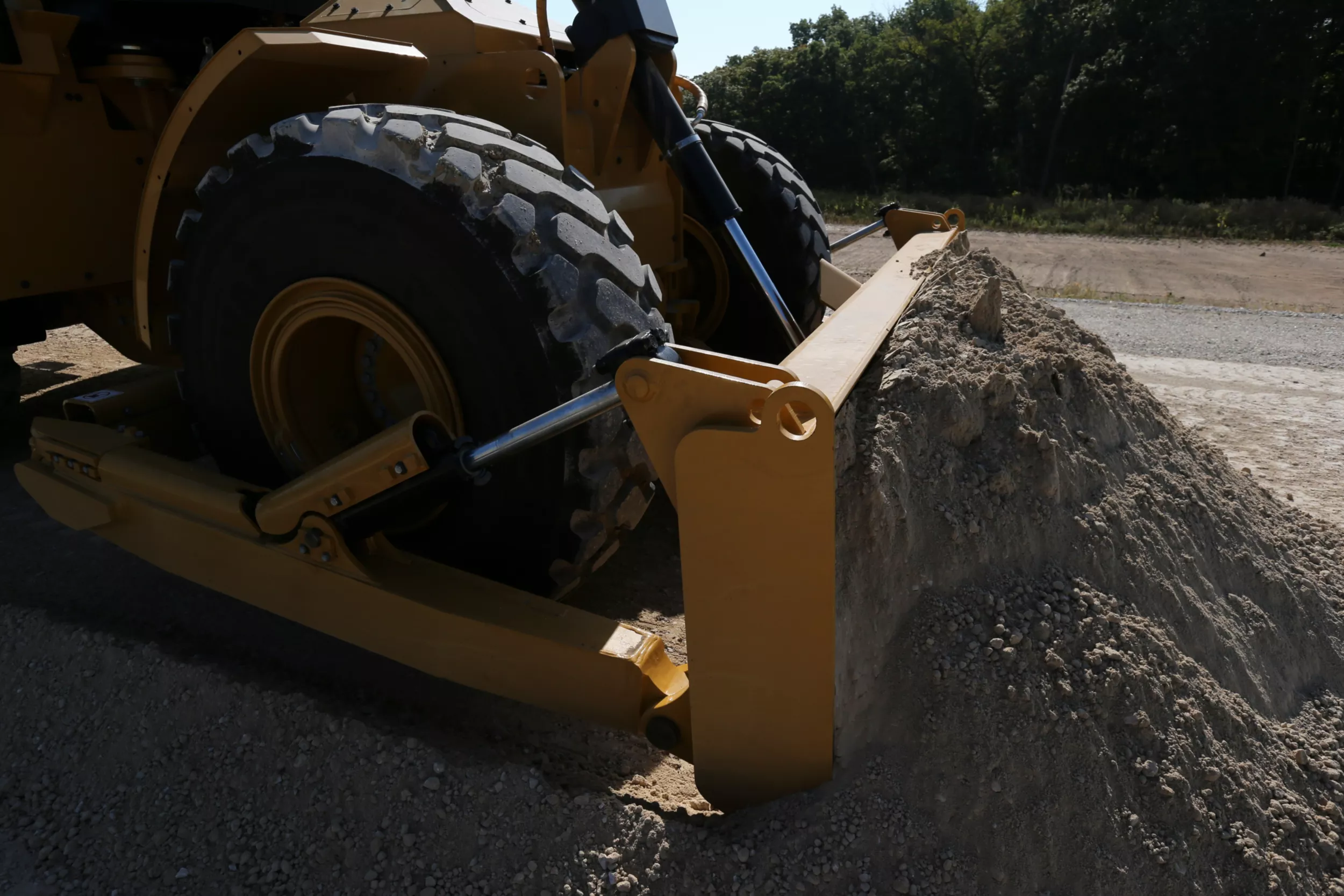

長期的價值與耐用性

全箱型斷面後機架能抵抗扭轉衝擊和扭轉力。
堅固的全寬式推桿可透過大部分機架來轉移並吸收應力。
增加上鉸接件插銷、機架板和軸承尺寸，拉長組件使用壽命。
軸安裝區經過最佳化設計，以增進結構完整性。
重載型轉向汽缸底座能有效將負載傳導至機架。
穩健的結構有助對抗最艱鉅的工作條件，具備
多重生命週期，進而提升利潤。
堅韌的耐用鏟刀可達到最佳的推土與軋製特性。

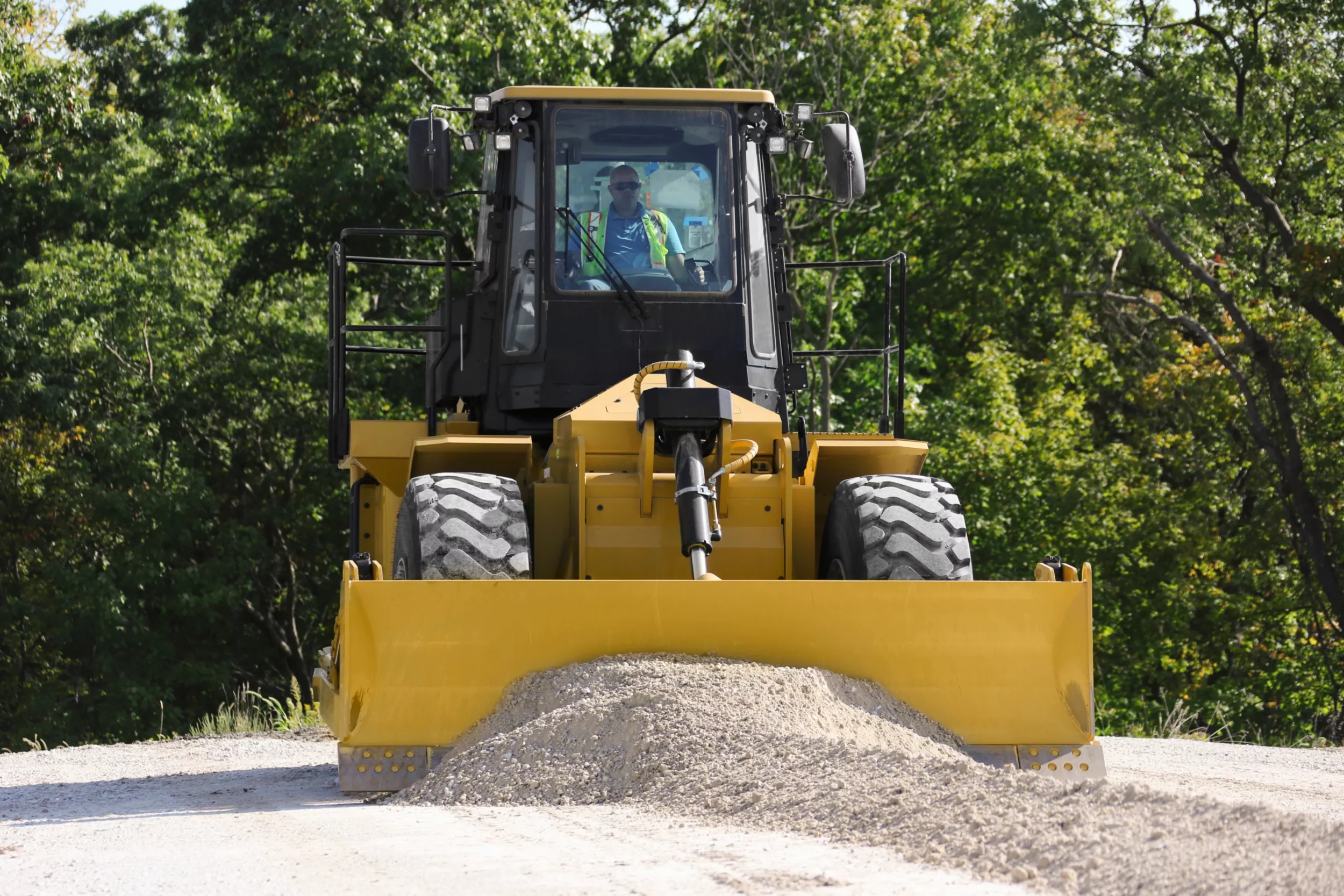

以更少燃油搬運更多物料

Cat C7.1 引擎的設計能達到最佳燃油效率並提升功率密度。
全新可變排量負載感測機具和轉向泵可依需求提供液壓流量，進而提升燃油效率。
引擎怠速關機與自動怠速降檔能避免不必要的怠速。
引擎與廢氣排放、動力傳動、液壓和冷卻系統皆深入整合，相對前代機型可減少平均油耗。
創新系統可確實降低平均作業引擎轉速，並減少整體系統熱負載，提升性能與燃油效率。
同級最佳 Cat 行星齒輪動力換檔變速箱具備先進生產力電子控制策略 (APECS) 控制，可在換檔點之間順暢銜接動量，以在上坡時提供更大動量，並進一步節省燃油。
選配的前後 LED 照明系統提供優異的作業環境能見度。
選配物體偵測可警告駕駛員，告知機器周遭的潛在危險。

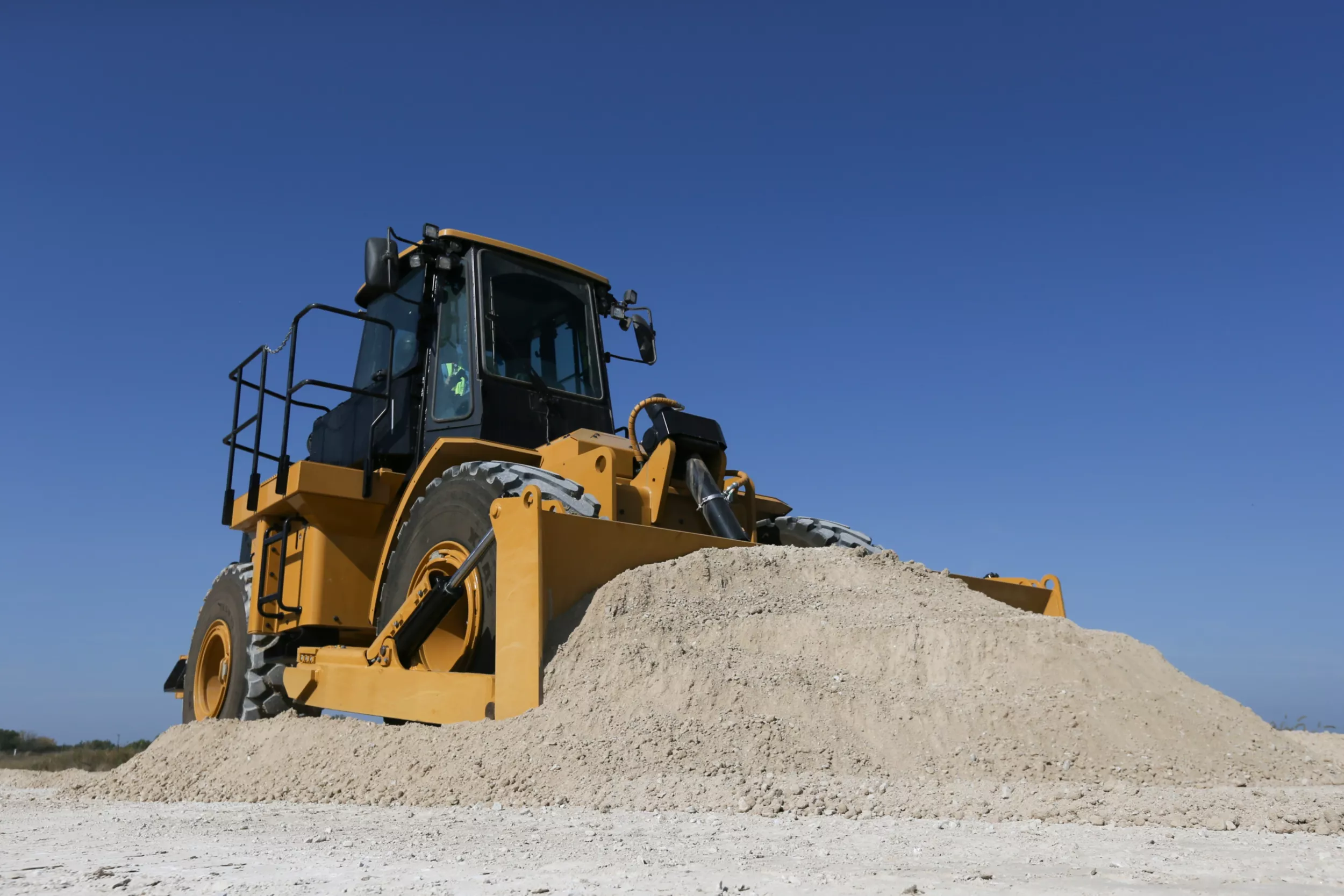

安全第一

標準後視攝影機提供優異的作業環境能見度。
標準 Cat Vision 和選配加熱鏡可增加對機器周遭的警覺性，讓作業更安全。
駕駛室安裝的 LED 信號燈可警告機器周遭的其他人員。
護欄、階梯與防滑表面可提升技師和駕駛員的安全性。
駕駛室外部的平台有利於駕駛員與機器輕鬆保持三點式接觸。

整合的 CAT® 技術

整合式電子裝置可為工地及駕駛員提供靈活的資訊層級。
觸控螢幕資訊顯示器可隨時提供駕駛員重要資訊。
改良的使用者介面提供直覺化的操作，導覽更為輕鬆。
持續掌握機器系統與診斷代碼，發揮最大作業時間，縮短維修時間。
Cat Product Link™ 遠端監控透過使用方便的 VisionLink® 介面，即能遠端存取資訊。
重要資訊管理系統 (VIMS™) 可提供各式各樣的感測器資訊與升級的機器資料，有助於在機器故障前解決問題。

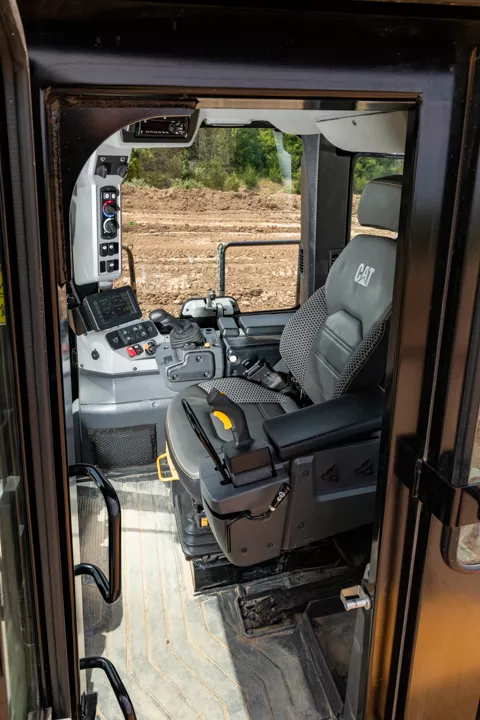

舒適工作

轉向和變速箱整合式控制系統 (STIC™) 集結方向選擇、檔位選擇和轉向功能於單一操縱桿上，帶來最強大的反應力和控制力，並減少駕駛員的疲勞感。
隔離的駕駛室安裝座以及座椅安裝式機具和轉向控制器可降低震動。
Cat Premium Plus 座椅可電動調整腰部與背部支撐墊，亦可調整駕駛平順度和動態減震，另有強制加熱冷卻空調系統，搭配皮革表面，能夠提升駕駛員舒適度。
控制器配置符合人體工學，手指也可選擇檔位，操作簡單，提升舒適度。
以濾清空氣增壓的駕駛室設有自動溫度控制功能。
降低內部聲音位準，維持駕駛員工作期間的舒適度。

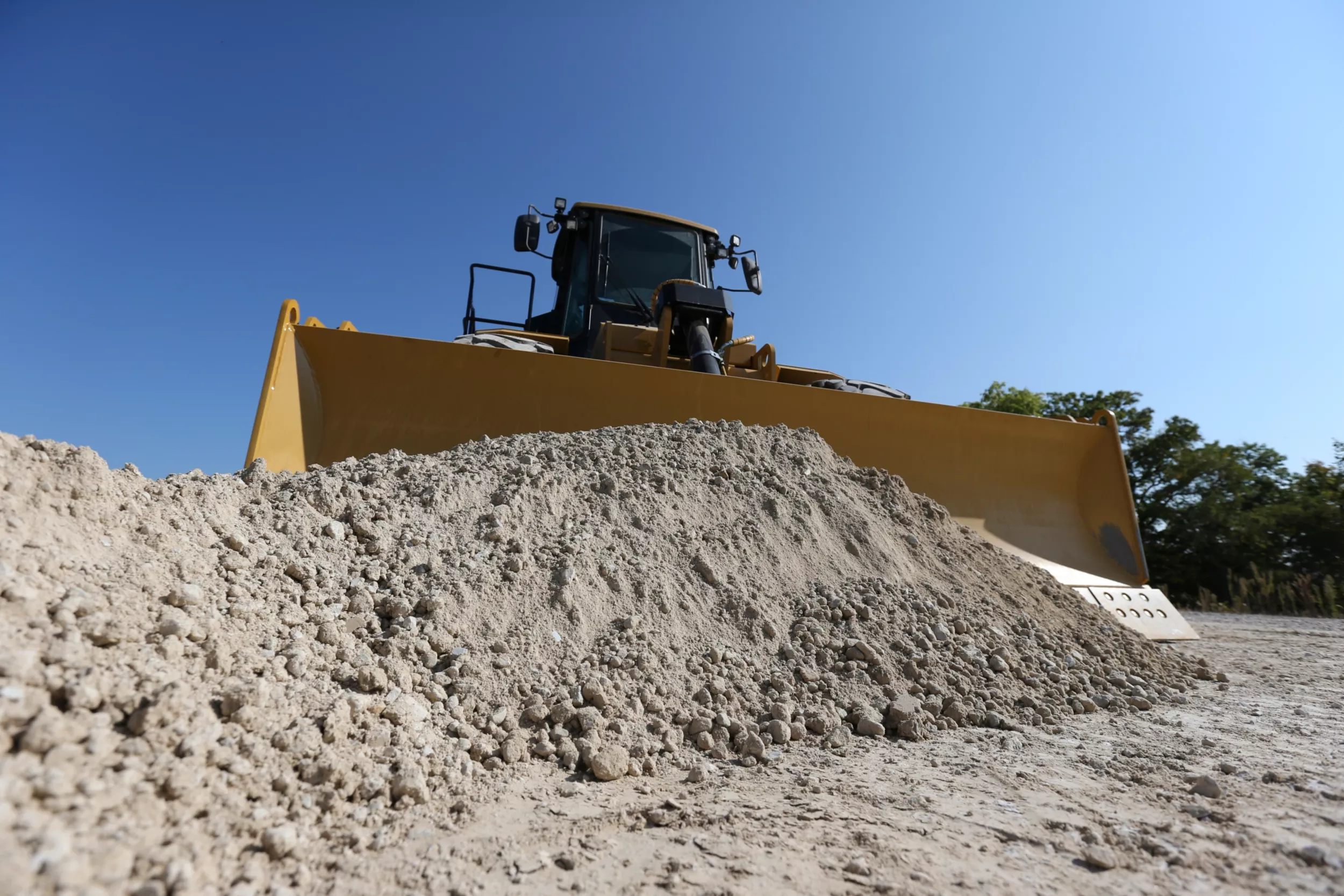

降低環境影響

先進引擎怠速管理有助減少燃油成本，並避免機器非使用中的組件磨損情況。
免保養蓄電池可減少廢棄物。
利用 Caterpillar Reman 和 Certified Rebuild 計畫延長機器壽命並降低作業成本，這些計畫利用重複使用或再製造的組件，可節省 40% 至 70% 的成本。
Caterpillar 的翻新套件可為舊型機器添加新功能，讓您的投資展現最佳效益。
標準高速換油快速、簡單且安全。

節省維修與保養成本

直覺式設計功能讓保養作業更安全、更方便。
可由地面高度或平台進出，輕鬆檢測例行維修點。
引擎室兩側均有旋開式門，便於重要的日常檢修。
液壓油冷卻器、空調冷凝器和燃油冷卻器皆集合在一起，可輕鬆檢修。
目視儀表可快速執行目視檢查，避免油液污染的可能。
生態排放口有防溢機制，讓維修作業更輕鬆。

全箱型斷面後機架能抵抗扭轉衝擊和扭轉力。
堅固的全寬式推桿可透過大部分機架來轉移並吸收應力。
增加上鉸接件插銷、機架板和軸承尺寸，拉長組件使用壽命。
軸安裝區經過最佳化設計，以增進結構完整性。
重載型轉向汽缸底座能有效將負載傳導至機架。
穩健的結構有助對抗最艱鉅的工作條件，具備
多重生命週期，進而提升利潤。
堅韌的耐用鏟刀可達到最佳的推土與軋製特性。

Cat C7.1 引擎的設計能達到最佳燃油效率並提升功率密度。
全新可變排量負載感測機具和轉向泵可依需求提供液壓流量，進而提升燃油效率。
引擎怠速關機與自動怠速降檔能避免不必要的怠速。
引擎與廢氣排放、動力傳動、液壓和冷卻系統皆深入整合，相對前代機型可減少平均油耗。
創新系統可確實降低平均作業引擎轉速，並減少整體系統熱負載，提升性能與燃油效率。
同級最佳 Cat 行星齒輪動力換檔變速箱具備先進生產力電子控制策略 (APECS) 控制，可在換檔點之間順暢銜接動量，以在上坡時提供更大動量，並進一步節省燃油。
選配的前後 LED 照明系統提供優異的作業環境能見度。
選配物體偵測可警告駕駛員，告知機器周遭的潛在危險。

標準後視攝影機提供優異的作業環境能見度。
標準 Cat Vision 和選配加熱鏡可增加對機器周遭的警覺性，讓作業更安全。
駕駛室安裝的 LED 信號燈可警告機器周遭的其他人員。
護欄、階梯與防滑表面可提升技師和駕駛員的安全性。
駕駛室外部的平台有利於駕駛員與機器輕鬆保持三點式接觸。

整合式電子裝置可為工地及駕駛員提供靈活的資訊層級。
觸控螢幕資訊顯示器可隨時提供駕駛員重要資訊。
改良的使用者介面提供直覺化的操作，導覽更為輕鬆。
持續掌握機器系統與診斷代碼，發揮最大作業時間，縮短維修時間。
Cat Product Link™ 遠端監控透過使用方便的 VisionLink® 介面，即能遠端存取資訊。
重要資訊管理系統 (VIMS™) 可提供各式各樣的感測器資訊與升級的機器資料，有助於在機器故障前解決問題。

轉向和變速箱整合式控制系統 (STIC™) 集結方向選擇、檔位選擇和轉向功能於單一操縱桿上，帶來最強大的反應力和控制力，並減少駕駛員的疲勞感。
隔離的駕駛室安裝座以及座椅安裝式機具和轉向控制器可降低震動。
Cat Premium Plus 座椅可電動調整腰部與背部支撐墊，亦可調整駕駛平順度和動態減震，另有強制加熱冷卻空調系統，搭配皮革表面，能夠提升駕駛員舒適度。
控制器配置符合人體工學，手指也可選擇檔位，操作簡單，提升舒適度。
以濾清空氣增壓的駕駛室設有自動溫度控制功能。
降低內部聲音位準，維持駕駛員工作期間的舒適度。

先進引擎怠速管理有助減少燃油成本，並避免機器非使用中的組件磨損情況。
免保養蓄電池可減少廢棄物。
利用 Caterpillar Reman 和 Certified Rebuild 計畫延長機器壽命並降低作業成本，這些計畫利用重複使用或再製造的組件，可節省 40% 至 70% 的成本。
Caterpillar 的翻新套件可為舊型機器添加新功能，讓您的投資展現最佳效益。
標準高速換油快速、簡單且安全。

直覺式設計功能讓保養作業更安全、更方便。
可由地面高度或平台進出，輕鬆檢測例行維修點。
引擎室兩側均有旋開式門，便於重要的日常檢修。
液壓油冷卻器、空調冷凝器和燃油冷卻器皆集合在一起，可輕鬆檢修。
目視儀表可快速執行目視檢查，避免油液污染的可能。
生態排放口有防溢機制，讓維修作業更輕鬆。

規格標準設備選配設備

產品規格 814

引擎

引擎型號	Cat® C7.1 Cat® C7.1
淨功率 - SAE J1349:2011	249 hp 186 kW
淨功率 - ISO 9249:2007	249 hp 186 kW
總功率 (SAE J1995:2014)	284 hp 212 kW
引擎功率 - ISO 14396:2002	275 hp 205 kW
額定速度	2200 r/min 2200 r/min
排放	選項 1 - EPA Tier 4 Final/歐盟 Stage V 選項 1 - EPA Tier 4 Final/歐盟 Stage V
尖峰扭矩（1400 rpm）	902 lbf·ft 1223 N·m
扭矩提升值	52% 52%
排放	選項 2 - 巴西 MAR-1、排放相當於美國 EPA (Environmental Protection Agency，美國環保署) Tier 3/歐盟 Stage IIIA 的同級標準選項 2 - 巴西 MAR-1、排放相當於美國 EPA (Environmental Protection Agency，美國環保署) Tier 3/歐盟 Stage IIIA 的同級標準
額定速度	2200 r/min 2200 r/min
淨功率 - SAE J1349:2011	249 hp 186 kW
淨功率 - ISO 9249:2007	249 hp 186 kW
總功率 (SAE J1995:2014)	286 hp 213 kW
引擎功率 - ISO 14396:2002	275 hp 205 kW
尖峰扭矩 (1,400 rpm)	749 lbf·ft 1016 N·m
扭矩提升值	26 % 26 %
缸徑	4.1 in 105 mm
行程	5.3 in 135 mm
排量	427.8 in³ 7.01 l
高怠速	2270 r/min 2270 r/min
低怠速	800 r/min 800 r/min
不減額最高海拔	9842.5 ft 3000 m
附註 (1)	所示之淨功率是當引擎裝有風扇、空氣濾清器、潔淨廢氣排放模組和交流發電機時，在飛輪處測得的功率。所示之淨功率是當引擎裝有風扇、空氣濾清器、潔淨廢氣排放模組和交流發電機時，在飛輪處測得的功率。

操作技術規格

工作重量 (Tier 4 Final/Stage V)	48526 lb 22011 kg
工作重量 (Tier 3/Stage IIIA 同級標準)	47887 lb 21721 kg

變速箱

變速箱型式	Cat 行星齒輪動力換檔 Cat 行星齒輪動力換檔
前進 - 1	3.7 mile/h 5.9 km/h
前進 - 2	6.5 mile/h 10.4 km/h
前進 - 3	11.2 mile/h 18.1 km/h
前進 - 4	19.4 mile/h 31.3 km/h
後退 - 1	4.2 mile/h 6.7 km/h
後退 - 2	7.3 mile/h 11.8 km/h
後退 - 3	12.8 mile/h 20.6 km/h
後退 - 4	22.1 mile/h 35.5 km/h

液壓系統 - 起重/傾斜

起重/傾斜系統 - 回路	具 EH (Electro-Hydraulic，電子液壓) 系統的先導操作負載感測閥具 EH (Electro-Hydraulic，電子液壓) 系統的先導操作負載感測閥
起重/傾斜系統	可變排量活塞可變排量活塞
於 2,200 rpm 的最大流量	23.5 gpm 89 L/min
洩壓閥設定 - 起重/傾斜	3190 psi 22000 kPa
雙動汽缸 - 起重、缸徑與行程	120 mm × 915 mm (4.7" × 36.0") 120 mm × 915 mm (4.7" × 36.0")
雙動汽缸 - 左右傾斜、缸徑與行程	101.6 mm × 234 mm (4.0" × 9.2") 101.6 mm × 234 mm (4.0" × 9.2")
先導系統	中位開放式、固定排量齒輪中位開放式、固定排量齒輪
先導洩壓閥設定	3046 psi 21000 kPa

液壓系統 - 轉向

轉向系統 - 回路	負載感測先導裝置負載感測先導裝置
轉向系統 - 泵	可變排量活塞可變排量活塞
於 2,200 rpm 的最大流量	38.8 gpm 147 L/min
洩壓閥設定 - 轉向	4003 psi 27600 kPa
總轉向角度	72° 72°
轉向循環時間 - 高怠速	3 s 3 s
轉向循環時間 - 低怠速	8.2 s 8.2 s

維修加注容量

燃油箱	132.1 gal (US) 500 l
柴油排氣油液油箱	4.2 gal (US) 16 l
冷卻系統 - Tier 4 Final/歐盟 Stage V	21.4 gal (US) 81 l
冷卻系統 - Tier 3/Stage IIIA 同級標準	19.3 gal (US) 73 l
引擎曲軸箱	5.3 gal (US) 20 l
變速箱	13.2 gal (US) 50 l
差速器 - 最終傳動系統 - 前方	17.2 gal (US) 65 l
差速器 - 最終傳動系統 - 後方	17.2 gal (US) 65 l
液壓系統 - 機具/轉向	34.1 gal (US) 129 l
僅液壓機油箱	19.8 gal (US) 75 l
附註 (1)	所有非道路 Tier 4 Final 和歐盟 Stage V 柴油引擎都必須僅使用下列油液：含硫量在 15 ppm (mg/kg) 以下的超低硫柴油 (ULSD，Ultra Low Sulfur Diesel)。– Cat 引擎相容於下列能減少溫室氣體排放的可再生、替代和生質柴油*：• 達 B20 配比的生質柴油 (FAME) • 最高 100% HVO (Hydrotreated Vegetable Oil，氫化植物油) 和 GTL (Gas to Liquid，天然氣製油) 再生燃油 – 必須使用 Cat DEO-ULS™ 或符合 Cat ECF-3、API CJ-4 和 ACEA E9 規格的油液。– 符合 ISO 22241-1:2006 中規定所有要求的柴油排氣油液 (DEF，Diesel Exhaust Fluid)。請參閱指南以成功應用。如需詳細資訊，請洽詢 Cat 代理商或參考「Caterpillar 機器油液建議」(SEBU6250)。含後處理裝置的引擎可以使用達 B20 混合比的油液。無後處理裝置的引擎可以使用更高比例的混合品，最高為 B100。*低碳強度燃料的排氣管溫室氣體排放量基本上與傳統燃料相同。所有非道路 Tier 4 Final 和歐盟 Stage V 柴油引擎都必須僅使用下列油液：含硫量在 15 ppm (mg/kg) 以下的超低硫柴油 (ULSD，Ultra Low Sulfur Diesel)。– Cat 引擎相容於下列能減少溫室氣體排放的可再生、替代和生質柴油：• 達 B20 配比的生質柴油 (FAME)* • 最高 100% HVO (Hydrotreated Vegetable Oil，氫化植物油) 和 GTL (Gas to Liquid，天然氣製油) 再生燃油 – 必須使用 Cat DEO-ULS™ 或符合 Cat ECF-3、API CJ-4 和 ACEA E9 規格的油液。– 符合 ISO 22241-1:2006 中規定所有要求的柴油排氣油液 (DEF，Diesel Exhaust Fluid)。請參閱指南以成功應用。如需詳細資訊，請洽詢 Cat 代理商或參考「Caterpillar 機器油液建議」(SEBU6250)。含後處理裝置的引擎可以使用達 B20 混合比的油液。無後處理裝置的引擎可以使用更高比例的混合品，最高為 B100。***低碳強度燃料的排氣管溫室氣體排放量基本上與傳統燃料相同。

空調系統

空調	本機器的空調系統含氟化溫室氣體冷媒 R134a 或 R1234yf。有關此氣體的識別請參閱標籤或說明手冊。- 如果配備 R134a (全球升溫潛能值 = 1430)，此系統含有1.9 kg 的冷媒，這相當於 2.717 公噸的二氧化碳當量。本機器的空調系統含氟化溫室氣體冷媒 R134a 或 R1234yf。有關此氣體的識別請參閱標籤或說明手冊。- 如果配備 R134a (全球升溫潛能值 = 1430)，此系統含有1.9 kg 的冷媒，這相當於 2.717 公噸的二氧化碳當量。

輪軸

前方	行星齒輪 – 固定式行星齒輪 – 固定式
後方	行星齒輪 – 擺動式行星齒輪 – 擺動式
擺動角度	±10° ±10°

煞車系統

行駛煞車	單盤濕式 (封閉式) 4 WHL 單盤濕式 (封閉式) 4 WHL
駐車煞車	碾輪與履帶板、彈簧致動、液壓釋放碾輪與履帶板、彈簧致動、液壓釋放

聲音性能 - Tier 4 Final/ Stage V

駕駛員聲壓值 (ISO 6396:2008)	72 dB(A) 72 dB(A)
機器聲功率位準 (ISO 6395:2008)	111 dB(A) 111 dB(A)
駕駛員聲壓值 (ISO 6396:2008)*	70 dB(A) 70 dB(A)
機器聲功率位準 (ISO 6395:2008)*	109 dB(A) 109 dB(A)
附註 (1)	配備隔音裝置配備隔音裝置
附註 (2)	機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (3)	機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (4)	在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。

聲音性能 - Tier 3/Stage IIIA

駕駛員聲壓值 (ISO 6396:2008)	72 dB(A) 72 dB(A)
機器聲功率位準 (ISO 6395:2008)	112 dB(A) 112 dB(A)
駕駛員聲壓值 (ISO 6396:2008)*	70 dB(A) 70 dB(A)
機器聲功率位準 (ISO 6395:2008)*	110 dB(A) 110 dB(A)
附註 (1)	配備隔音裝置配備隔音裝置
附註 (2)	機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (3)	駕駛員聲壓值依據 ISO 6396:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。駕駛員聲壓值依據 ISO 6396:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (4)	在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。

尺寸 (近似值)

信號燈頂部的高度	13.1 ft 3981 mm
駕駛室頂部高度	12.1 ft 3694 mm
高度 - 排氣管頂端	11.3 ft 3439 mm
高度 - 引擎蓋頂部	8.7 ft 2663 mm
散熱器護板頂部的高度	8 ft 2453 mm
鉸接件離地間隙	1.4 ft 413 mm
至變速箱護板的離地間隙	1.4 ft 422 mm
保險桿底部離地間隙	2.3 ft 712 mm
後輪軸中線至保險桿	6.5 ft 1990 mm
前輪軸中線至鉸接件	5.5 ft 1675 mm
軸距	11 ft 3350 mm
平台寬度	10.3 ft 3145 mm
至前輪胎總長度	21 ft 6356 mm
機器總長度 (含直式鏟刀)	23.6 ft 7190 mm
機器總長度 (含煤鏟)	25.5 ft 7784 mm

直式鏟刀

容量	3.72 yd³ 2.84 m³
總寬度	12 ft 3656 mm
高度	3.3 ft 1001 mm
挖掘深度	1.6 ft 493 mm
離地間隙	3 ft 904 mm
最大傾斜	2.6 ft 802 mm
迴轉半徑 - 鏟刀外側邊角	23.5 ft 7166 mm
迴轉半徑 - 鏟刀內側邊角	11.6 ft 3550 mm
重量	3000 lb 1396 kg
總工作重量	48526 lb 22011 kg

煤鏟

容量	13.8 yd³ 10.55 m³
總寬度	14.2 ft 4321 mm
高度	4.8 ft 1470 mm
挖掘深度	1.6 ft 488 mm
離地間隙	3.1 ft 932 mm
最大傾斜	3.1 ft 945 mm
迴轉半徑 - 鏟刀外側邊角	25.1 ft 7647 mm
迴轉半徑 - 鏟刀內側邊角	11.2 ft 3420 mm
重量	4429 lb 2062 kg
總工作重量	49996 lb 22678 kg

814 標準設備

附註

標準和選配設備可能有所不同。如需詳細資料，請洽詢 Cat 代理商。

動力傳動系統

先進生產力電子控制系統 (APECS)

空對空後冷器

全液壓、封閉多碟盤濕式行駛煞車

Cat 潔淨廢氣排放模組 (僅 Tier 4 Final/Stage V)

電子液壓駐車煞車

電子離合器壓力控制器 (ECPC, Electronic Clutch Pressure Control)

Cat C7.1 引擎，設有兩種排放選項：Tier 4 Final/Stage V，或相當於美國 EPA Tier 3/EU Stage IIIA 的同級排放標準

引擎驅動冷卻風扇 – 吸入

燃油充油泵 (電動)

燃油對空冷卻器

消音器 (引擎蓋下方) (Tier 3/Stage IIIA 同級標準)

散熱器單元芯子

油門鎖定

變速箱、行星齒輪、4F/4R 速度範圍控制

電力

150 安培交流發電機

免保養蓄電池

24V 電力系統

方向燈 (後方)

照明系統 (前後)

電動起動器

安全

倒車警報器

依警告切換的燈具 (LED 頻閃燈)

後視攝影機

Cat Detect：物體偵測 (預裝)

內部視鏡 (全景)

後視鏡 (安裝於車外)

附提醒裝置的伸縮式座椅安全帶，寬度 76 mm (3")

轉向和變速箱整合式控制 (STIC™，Steering and Transmission Integrated Control) 系統，配備鎖定功能

緊急平台出口

駕駛員環境

適用於行動電話或筆記型電腦連線的 12V 電源插座

空調

加壓與隔音駕駛室

駕駛室、滑動窗 (左側)

外套和硬盔鉤

指尖換檔控制

可掀式扶手

加熱器和除霜器

電動喇叭

電子液壓傾斜與起重控制器 (座椅安裝式)

機具液壓鎖定

儀器、儀表：柴油排氣油液 (DEF) 液位 (僅美國 EPA (Environmental Protection Agency，環保署) Tier 4 Final/EU Stage V)、引擎冷卻液溫度、燃油液位、液壓機油溫度、速度計/轉速計、變矩器溫度

儀器、警告指示燈：三個類別的動作警告系統、煞車油壓、低電壓電力系統、引擎故障警告與動作燈、駐車煞車狀態

駕駛室頂燈

便當盒與飲料置杯架

預留娛樂用收音機位置：天線、喇叭、變壓器 (12V、10-15 安培)

頂級型 Plus 座椅配備強制加熱冷卻空調、雙向大腿調整、電動調整腰部與背部支撐墊、駕駛平順度調整、動態末端減震與皮革表面

前遮陽板

駕駛室橡膠安裝的著色膠合玻璃

變速箱檔位 (指示器)

重要資訊管理系統 (VIMS™，Vital Information Management System)：圖形資訊顯示器、外部資料連接埠、可自訂駕駛員設定檔、後方護欄上的事件指示燈

濕臂雨刷/噴水器 (前後)：間歇式前後雨刷

內部四柱滾翻保護結構/防落物保護結構 (ROPS (Roll Over Protective Structure，滾翻保護結構)/FOPS (Falling Object Protection System，防落物保護結構))

寒冷天候

輔助起動裝置 (乙醚)

長效防凍劑，預混濃度為 50% (–34° C/–29° F)

行駛

位於地面高度的引擎停機開關

地面高度可上鎖的蓄電池斷路開關

輔助起動插座

維修檢修門 (可上鎖)

引擎、散熱器、變速箱、液壓機油箱使用的生態排放口

500 小時 CJ-4 換油週期的引擎曲軸箱

預留滅火系統位置

高速換油系統

機油取樣閥

全液壓過濾系統

引擎預清器

效率

變矩器

負載感測轉向裝置

其他

曲軸箱和動力傳動系統護板

驅動軸護板

500 L (132.1 gal) 燃油箱

牽引桿鉸接件 (含斗銷)

Cat XT™ 軟管

液壓、引擎和變速箱油冷器

防破壞保護蓋鎖

Venturi 排氣管

814 選配設備

附註

標準和選配設備可能有所不同。如需詳細資料，請洽詢 Cat 代理商。

動力傳動系統

120V 引擎冷卻液加熱器

240V 引擎冷卻液加熱器

自鎖式後輪軸

駕駛員環境

收音機，AM/FM/AUX/USB/Bluetooth®

其他

配重 (前方)

鏟刀 (直式)

寒冷天候

加熱後視鏡

防凍劑，–50° C (–58° F)

行駛

快充燃油

雙引擎預清器

電力

LED 照明系統

聲音

隔音 (巴西必備)

產品規格 814

下載列印

引擎

引擎型號	Cat® C7.1 Cat® C7.1
淨功率 - SAE J1349:2011	249 hp 186 kW
淨功率 - ISO 9249:2007	249 hp 186 kW
總功率 (SAE J1995:2014)	284 hp 212 kW
引擎功率 - ISO 14396:2002	275 hp 205 kW
額定速度	2200 r/min 2200 r/min
排放	選項 1 - EPA Tier 4 Final/歐盟 Stage V 選項 1 - EPA Tier 4 Final/歐盟 Stage V
尖峰扭矩（1400 rpm）	902 lbf·ft 1223 N·m
扭矩提升值	52% 52%
排放	選項 2 - 巴西 MAR-1、排放相當於美國 EPA (Environmental Protection Agency，美國環保署) Tier 3/歐盟 Stage IIIA 的同級標準選項 2 - 巴西 MAR-1、排放相當於美國 EPA (Environmental Protection Agency，美國環保署) Tier 3/歐盟 Stage IIIA 的同級標準
額定速度	2200 r/min 2200 r/min
淨功率 - SAE J1349:2011	249 hp 186 kW
淨功率 - ISO 9249:2007	249 hp 186 kW
總功率 (SAE J1995:2014)	286 hp 213 kW
引擎功率 - ISO 14396:2002	275 hp 205 kW
尖峰扭矩 (1,400 rpm)	749 lbf·ft 1016 N·m
扭矩提升值	26 % 26 %
缸徑	4.1 in 105 mm
行程	5.3 in 135 mm
排量	427.8 in³ 7.01 l
高怠速	2270 r/min 2270 r/min
低怠速	800 r/min 800 r/min
不減額最高海拔	9842.5 ft 3000 m
附註 (1)	所示之淨功率是當引擎裝有風扇、空氣濾清器、潔淨廢氣排放模組和交流發電機時，在飛輪處測得的功率。所示之淨功率是當引擎裝有風扇、空氣濾清器、潔淨廢氣排放模組和交流發電機時，在飛輪處測得的功率。

操作技術規格

工作重量 (Tier 4 Final/Stage V)	48526 lb 22011 kg
工作重量 (Tier 3/Stage IIIA 同級標準)	47887 lb 21721 kg

變速箱

變速箱型式	Cat 行星齒輪動力換檔 Cat 行星齒輪動力換檔
前進 - 1	3.7 mile/h 5.9 km/h
前進 - 2	6.5 mile/h 10.4 km/h
前進 - 3	11.2 mile/h 18.1 km/h
前進 - 4	19.4 mile/h 31.3 km/h
後退 - 1	4.2 mile/h 6.7 km/h
後退 - 2	7.3 mile/h 11.8 km/h
後退 - 3	12.8 mile/h 20.6 km/h
後退 - 4	22.1 mile/h 35.5 km/h

液壓系統 - 起重/傾斜

起重/傾斜系統 - 回路	具 EH (Electro-Hydraulic，電子液壓) 系統的先導操作負載感測閥具 EH (Electro-Hydraulic，電子液壓) 系統的先導操作負載感測閥
起重/傾斜系統	可變排量活塞可變排量活塞
於 2,200 rpm 的最大流量	23.5 gpm 89 L/min
洩壓閥設定 - 起重/傾斜	3190 psi 22000 kPa
雙動汽缸 - 起重、缸徑與行程	120 mm × 915 mm (4.7" × 36.0") 120 mm × 915 mm (4.7" × 36.0")
雙動汽缸 - 左右傾斜、缸徑與行程	101.6 mm × 234 mm (4.0" × 9.2") 101.6 mm × 234 mm (4.0" × 9.2")
先導系統	中位開放式、固定排量齒輪中位開放式、固定排量齒輪
先導洩壓閥設定	3046 psi 21000 kPa

液壓系統 - 轉向

轉向系統 - 回路	負載感測先導裝置負載感測先導裝置
轉向系統 - 泵	可變排量活塞可變排量活塞
於 2,200 rpm 的最大流量	38.8 gpm 147 L/min
洩壓閥設定 - 轉向	4003 psi 27600 kPa
總轉向角度	72° 72°
轉向循環時間 - 高怠速	3 s 3 s
轉向循環時間 - 低怠速	8.2 s 8.2 s

維修加注容量

燃油箱	132.1 gal (US) 500 l
柴油排氣油液油箱	4.2 gal (US) 16 l
冷卻系統 - Tier 4 Final/歐盟 Stage V	21.4 gal (US) 81 l
冷卻系統 - Tier 3/Stage IIIA 同級標準	19.3 gal (US) 73 l
引擎曲軸箱	5.3 gal (US) 20 l
變速箱	13.2 gal (US) 50 l
差速器 - 最終傳動系統 - 前方	17.2 gal (US) 65 l
差速器 - 最終傳動系統 - 後方	17.2 gal (US) 65 l
液壓系統 - 機具/轉向	34.1 gal (US) 129 l
僅液壓機油箱	19.8 gal (US) 75 l
附註 (1)	所有非道路 Tier 4 Final 和歐盟 Stage V 柴油引擎都必須僅使用下列油液：含硫量在 15 ppm (mg/kg) 以下的超低硫柴油 (ULSD，Ultra Low Sulfur Diesel)。– Cat 引擎相容於下列能減少溫室氣體排放的可再生、替代和生質柴油*：• 達 B20 配比的生質柴油 (FAME) • 最高 100% HVO (Hydrotreated Vegetable Oil，氫化植物油) 和 GTL (Gas to Liquid，天然氣製油) 再生燃油 – 必須使用 Cat DEO-ULS™ 或符合 Cat ECF-3、API CJ-4 和 ACEA E9 規格的油液。– 符合 ISO 22241-1:2006 中規定所有要求的柴油排氣油液 (DEF，Diesel Exhaust Fluid)。請參閱指南以成功應用。如需詳細資訊，請洽詢 Cat 代理商或參考「Caterpillar 機器油液建議」(SEBU6250)。含後處理裝置的引擎可以使用達 B20 混合比的油液。無後處理裝置的引擎可以使用更高比例的混合品，最高為 B100。*低碳強度燃料的排氣管溫室氣體排放量基本上與傳統燃料相同。所有非道路 Tier 4 Final 和歐盟 Stage V 柴油引擎都必須僅使用下列油液：含硫量在 15 ppm (mg/kg) 以下的超低硫柴油 (ULSD，Ultra Low Sulfur Diesel)。– Cat 引擎相容於下列能減少溫室氣體排放的可再生、替代和生質柴油：• 達 B20 配比的生質柴油 (FAME)* • 最高 100% HVO (Hydrotreated Vegetable Oil，氫化植物油) 和 GTL (Gas to Liquid，天然氣製油) 再生燃油 – 必須使用 Cat DEO-ULS™ 或符合 Cat ECF-3、API CJ-4 和 ACEA E9 規格的油液。– 符合 ISO 22241-1:2006 中規定所有要求的柴油排氣油液 (DEF，Diesel Exhaust Fluid)。請參閱指南以成功應用。如需詳細資訊，請洽詢 Cat 代理商或參考「Caterpillar 機器油液建議」(SEBU6250)。含後處理裝置的引擎可以使用達 B20 混合比的油液。無後處理裝置的引擎可以使用更高比例的混合品，最高為 B100。***低碳強度燃料的排氣管溫室氣體排放量基本上與傳統燃料相同。

空調系統

空調	本機器的空調系統含氟化溫室氣體冷媒 R134a 或 R1234yf。有關此氣體的識別請參閱標籤或說明手冊。- 如果配備 R134a (全球升溫潛能值 = 1430)，此系統含有1.9 kg 的冷媒，這相當於 2.717 公噸的二氧化碳當量。本機器的空調系統含氟化溫室氣體冷媒 R134a 或 R1234yf。有關此氣體的識別請參閱標籤或說明手冊。- 如果配備 R134a (全球升溫潛能值 = 1430)，此系統含有1.9 kg 的冷媒，這相當於 2.717 公噸的二氧化碳當量。

輪軸

前方	行星齒輪 – 固定式行星齒輪 – 固定式
後方	行星齒輪 – 擺動式行星齒輪 – 擺動式
擺動角度	±10° ±10°

煞車系統

行駛煞車	單盤濕式 (封閉式) 4 WHL 單盤濕式 (封閉式) 4 WHL
駐車煞車	碾輪與履帶板、彈簧致動、液壓釋放碾輪與履帶板、彈簧致動、液壓釋放

聲音性能 - Tier 4 Final/ Stage V

駕駛員聲壓值 (ISO 6396:2008)	72 dB(A) 72 dB(A)
機器聲功率位準 (ISO 6395:2008)	111 dB(A) 111 dB(A)
駕駛員聲壓值 (ISO 6396:2008)*	70 dB(A) 70 dB(A)
機器聲功率位準 (ISO 6395:2008)*	109 dB(A) 109 dB(A)
附註 (1)	配備隔音裝置配備隔音裝置
附註 (2)	機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (3)	機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (4)	在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。

聲音性能 - Tier 3/Stage IIIA

駕駛員聲壓值 (ISO 6396:2008)	72 dB(A) 72 dB(A)
機器聲功率位準 (ISO 6395:2008)	112 dB(A) 112 dB(A)
駕駛員聲壓值 (ISO 6396:2008)*	70 dB(A) 70 dB(A)
機器聲功率位準 (ISO 6395:2008)*	110 dB(A) 110 dB(A)
附註 (1)	配備隔音裝置配備隔音裝置
附註 (2)	機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。機器聲功率位準依據 ISO 6395:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (3)	駕駛員聲壓值依據 ISO 6396:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。駕駛員聲壓值依據 ISO 6396:2008 標準進行測量。測量時，引擎冷卻風扇速度為最大速度。
附註 (4)	在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。在未妥善維護的駕駛室操作機器、門窗長期開啟或於吵雜環境中作業時，可能需要使用聽力保護裝置。

尺寸 (近似值)

信號燈頂部的高度	13.1 ft 3981 mm
駕駛室頂部高度	12.1 ft 3694 mm
高度 - 排氣管頂端	11.3 ft 3439 mm
高度 - 引擎蓋頂部	8.7 ft 2663 mm
散熱器護板頂部的高度	8 ft 2453 mm
鉸接件離地間隙	1.4 ft 413 mm
至變速箱護板的離地間隙	1.4 ft 422 mm
保險桿底部離地間隙	2.3 ft 712 mm
後輪軸中線至保險桿	6.5 ft 1990 mm
前輪軸中線至鉸接件	5.5 ft 1675 mm
軸距	11 ft 3350 mm
平台寬度	10.3 ft 3145 mm
至前輪胎總長度	21 ft 6356 mm
機器總長度 (含直式鏟刀)	23.6 ft 7190 mm
機器總長度 (含煤鏟)	25.5 ft 7784 mm

直式鏟刀

容量	3.72 yd³ 2.84 m³
總寬度	12 ft 3656 mm
高度	3.3 ft 1001 mm
挖掘深度	1.6 ft 493 mm
離地間隙	3 ft 904 mm
最大傾斜	2.6 ft 802 mm
迴轉半徑 - 鏟刀外側邊角	23.5 ft 7166 mm
迴轉半徑 - 鏟刀內側邊角	11.6 ft 3550 mm
重量	3000 lb 1396 kg
總工作重量	48526 lb 22011 kg

煤鏟

容量	13.8 yd³ 10.55 m³
總寬度	14.2 ft 4321 mm
高度	4.8 ft 1470 mm
挖掘深度	1.6 ft 488 mm
離地間隙	3.1 ft 932 mm
最大傾斜	3.1 ft 945 mm
迴轉半徑 - 鏟刀外側邊角	25.1 ft 7647 mm
迴轉半徑 - 鏟刀內側邊角	11.2 ft 3420 mm
重量	4429 lb 2062 kg
總工作重量	49996 lb 22678 kg

814 標準設備

列印

附註

標準和選配設備可能有所不同。如需詳細資料，請洽詢 Cat 代理商。

動力傳動系統

先進生產力電子控制系統 (APECS)

空對空後冷器

全液壓、封閉多碟盤濕式行駛煞車

Cat 潔淨廢氣排放模組 (僅 Tier 4 Final/Stage V)

電子液壓駐車煞車

電子離合器壓力控制器 (ECPC, Electronic Clutch Pressure Control)

Cat C7.1 引擎，設有兩種排放選項：Tier 4 Final/Stage V，或相當於美國 EPA Tier 3/EU Stage IIIA 的同級排放標準

引擎驅動冷卻風扇 – 吸入

燃油充油泵 (電動)

燃油對空冷卻器

消音器 (引擎蓋下方) (Tier 3/Stage IIIA 同級標準)

散熱器單元芯子

油門鎖定

變速箱、行星齒輪、4F/4R 速度範圍控制

電力

150 安培交流發電機

免保養蓄電池

24V 電力系統

方向燈 (後方)

照明系統 (前後)

電動起動器

安全

倒車警報器

依警告切換的燈具 (LED 頻閃燈)

後視攝影機

Cat Detect：物體偵測 (預裝)

內部視鏡 (全景)

後視鏡 (安裝於車外)

附提醒裝置的伸縮式座椅安全帶，寬度 76 mm (3")

轉向和變速箱整合式控制 (STIC™，Steering and Transmission Integrated Control) 系統，配備鎖定功能

緊急平台出口

駕駛員環境

適用於行動電話或筆記型電腦連線的 12V 電源插座

空調

加壓與隔音駕駛室

駕駛室、滑動窗 (左側)

外套和硬盔鉤

指尖換檔控制

可掀式扶手

加熱器和除霜器

電動喇叭

電子液壓傾斜與起重控制器 (座椅安裝式)

機具液壓鎖定

儀器、儀表：柴油排氣油液 (DEF) 液位 (僅美國 EPA (Environmental Protection Agency，環保署) Tier 4 Final/EU Stage V)、引擎冷卻液溫度、燃油液位、液壓機油溫度、速度計/轉速計、變矩器溫度

儀器、警告指示燈：三個類別的動作警告系統、煞車油壓、低電壓電力系統、引擎故障警告與動作燈、駐車煞車狀態

駕駛室頂燈

便當盒與飲料置杯架

預留娛樂用收音機位置：天線、喇叭、變壓器 (12V、10-15 安培)

頂級型 Plus 座椅配備強制加熱冷卻空調、雙向大腿調整、電動調整腰部與背部支撐墊、駕駛平順度調整、動態末端減震與皮革表面

前遮陽板

駕駛室橡膠安裝的著色膠合玻璃

變速箱檔位 (指示器)

重要資訊管理系統 (VIMS™，Vital Information Management System)：圖形資訊顯示器、外部資料連接埠、可自訂駕駛員設定檔、後方護欄上的事件指示燈

濕臂雨刷/噴水器 (前後)：間歇式前後雨刷

內部四柱滾翻保護結構/防落物保護結構 (ROPS (Roll Over Protective Structure，滾翻保護結構)/FOPS (Falling Object Protection System，防落物保護結構))

寒冷天候

輔助起動裝置 (乙醚)

長效防凍劑，預混濃度為 50% (–34° C/–29° F)

行駛

位於地面高度的引擎停機開關

地面高度可上鎖的蓄電池斷路開關

輔助起動插座

維修檢修門 (可上鎖)

引擎、散熱器、變速箱、液壓機油箱使用的生態排放口

500 小時 CJ-4 換油週期的引擎曲軸箱

預留滅火系統位置

高速換油系統

機油取樣閥

全液壓過濾系統

引擎預清器

效率

變矩器

負載感測轉向裝置

其他

曲軸箱和動力傳動系統護板

驅動軸護板

500 L (132.1 gal) 燃油箱

牽引桿鉸接件 (含斗銷)

Cat XT™ 軟管

液壓、引擎和變速箱油冷器

防破壞保護蓋鎖

Venturi 排氣管

814 選配設備

列印

附註

標準和選配設備可能有所不同。如需詳細資料，請洽詢 Cat 代理商。

動力傳動系統

120V 引擎冷卻液加熱器

240V 引擎冷卻液加熱器

自鎖式後輪軸

駕駛員環境

收音機，AM/FM/AUX/USB/Bluetooth®

其他

配重 (前方)

鏟刀 (直式)

寒冷天候

加熱後視鏡

防凍劑，–50° C (–58° F)

行駛

快充燃油

雙引擎預清器

電力

LED 照明系統

聲音

隔音 (巴西必備)

了解 814 如何與客戶經常比較的產品進行比較。

推土機

已選擇

814

引擎型號: Cat® C7.1; Cat® C7.1
工作重量 (Tier 4 Final/Stage V): 48526 lb; 22011 kg
淨功率 - SAE J1349:2011: 249 hp; 186 kW

推土機

824

引擎型號: Cat® C15; Cat® C15
工作重量 – 直式鏟刀 (Tier 4 Final/Stage V): 74966 lb; 34004 kg
淨功率 - SAE J1349:2011: 405 hp; 302 kW

檢視詳細資訊

推土機

834

引擎型號: Cat® C18; Cat® C18
工作重量: 105271 lb; 47750 kg
淨功率 - SAE J1349:2011: 496 hp; 370 kW

檢視詳細資訊

使用比較工具比較 Cat 和競爭對手機型的詳細規格。

比較所有機型

隨時享有機具支援和專家協助

產品手冊和更多內容可隨時下載！

Caterpillar 為您不斷增長的業務提供產品手冊和其他資訊文件。

媒體庫

照片

360° 檢視

814 輪式推土機
