規格
| 孔直徑 | 165-250 mm (6.5-9.875") 165-250 mm (6.5-9.875") |
| 引擎 | Cat® C27 Cat® C27 |
| 鑽頭負載 | 最高可達 32,655 kg (最高可達 71,993 lb) 最高可達 32,655 kg (最高可達 71,993 lb) |
我的帳戶
登入
歡迎！登入享受 Cat.com 的個人化體驗
若您在另一個 Cat 應用程式已擁有帳戶，您可使用該相同帳戶在此登入。
立即註冊
單一帳戶，取得所有 Cat 服務。
您的 Caterpillar 帳戶是用於登入以選擇本公司服務和應用程式的唯一帳戶。在線上選購零件和機器、管理您的機隊，也能享受在行動裝置上操作等好處。
總覽
Cat® 所累積的可見實力，為地底探索發掘成果
Cat® MD6250 採用 100% Cat 零件從頭打造，有助於發揮最大操作效能。MD6250 具有內建自主功能和 Cat MineStar™ 技術整合的選項，可在任何鑽採應用中提供準確可靠的性能。Caterpillar 產品性能可靠，在 Cat 代理商網路的世界級支援下，產品維護更為容易，讓您購置使用無後顧之憂。MD6250 用於鑽孔直徑為 152-250 mm (6-9.8") 的作業需求，並最佳化旋轉鑽孔和氣動錘輔助旋轉鑽孔 (down-the-hole drilling) 中的單程或多程鑽孔法。
優勢
更佳的燃油效率
電子式控制策略可降低引擎轉速，並減慢怠速
標準自主功能
整合式 Drill Assist 功能，Cat MineStar™ 模組自主解決方案
延長可運轉時間
延長維護週期，增加維修彈性，並提供選用 MineStar Health 機上監控功能
功能一覽
- 操控介面符合人體工學，幫助駕駛員保持警覺並避免疲勞
- 直覺式且易於使用的多功能操縱桿控制器及觸控螢幕監控器
- 配備多個攝影機和大視野窗戶，能見度極佳
- 可選配加熱式通風駕駛座，提高駕駛員舒適性
- Cat 整體至核心，所有 Cat 鑽孔機型皆採用共同零件和組件以及一致的設計特性
- 自主功能的共用軟體
- 擁有 Cat 代理商網路的世界級支援後盾
- 所有 Cat 機器皆通用的電子架構可以確保技術人員的熟悉操作
- Cat Electronic Technician (Cat ET) 加速簡化故障排除工作
- 整合未來自主解決方案的共用平台
- Product Link™ Elite 提供即時性能追蹤
- 駕駛員可使用容積式氣流控制將氣流降低達 50%，以符合特定鑽孔工具和應用
- C27 引擎可匹配同級中最大的「標準」壓縮機，以縮短循環時間
- 經過最佳化的動力傳動系統，可耐受嚴苛的鑽孔應用
- 高低壓配置提供可變氣體量控制
- 最佳的進給力、旋轉扭矩和進氣，有助於降低燃油消耗
- 整合式 Drill Assist 功能，包括自動水平儀、自動收回千斤頂、自動升降桅桿和自動鑽孔
- 機器健康狀況和性能監控，可維持機器高效運作
- 鑽孔深度表可避免鑽孔深度錯誤
- 可隨時連接使用的 Cat MineStar 技術套件，包括鑽孔用的 Terrain 和 Command
- 配備多個攝影機和大視野窗戶，能見度極佳
- 鑽孔用的 MineStar Command 可遠端或自主操作，不需機器設備駕駛員
- 7 個引擎關機按鈕和 40 個以上條件式安全互鎖裝置
- 防滑表面提高人員進/出及維修時的安全
- 具 LED 室內燈、背光操縱桿和鍵盤；外部的聚光燈和泛光燈可照亮人員進/出設備路徑和主要維修點
- 大型水箱及燃油箱可節省多次加注所需時間
- 維修點集中、管路和配線配置整齊，節省維護工作所需時間
- Cat MineStar Health 提供機上健康狀態及性能監控
- 維護週期拉長，將維修停機時間降到最低
- 設計使用較少的燃油，以降低引擎排放
- Tier 4 Final 引擎可減少氮氧化物和微粒物質
- 提升系統和組件共通性，外加減少唯一的零件編號，協助減少浪費及降低擁有和作業成本
- 延長保養間隔時間可減少排放至環境中的廢棄物
產品規格 MD6250
基本規格
| 11.2 m (36.7') 桅型井架 - 孔直徑範圍 | 最高可達 152-250 mm (最高可達 6-9.8") 最高可達 152-250 mm (最高可達 6-9.8") |
| 11.2 m (36.7') 桅型井架 - 孔深度範圍 - 單通道深度 | 36.7 ft 11.2 m |
| 11.2 m (36.7') 桅型井架 - 孔深度範圍 - 多通道深度 | 低至 53.9 m (低至 176.7') 低至 53.9 m (低至 176.7') |
| 11.2 m (36.7') 桅型井架 - 下壓能力 | 達 20,411 kg (達 45,000 lb) 達 20,411 kg (達 45,000 lb) |
| 11.2 m (36.7') 桅型井架 - 起重能力 | 達 20,411 kg (達 45,000 lb) 達 20,411 kg (達 45,000 lb) |
| 11.2 m (36.7') 桅型井架 - 起重裝置速度 | 2.65 ft/s 0.81 m/s |
| 11.2 m (36.7') 桅型井架 - 鑽頭負載 - 單通道 | 最高可達 22,321 kg (最高可達 49,210 lb) 最高可達 22,321 kg (最高可達 49,210 lb) |
| 13.6 m (44.6') 桅型井架 - 孔直徑範圍 | 最高可達 152-250 mm (最高可達 6-9.8") 最高可達 152-250 mm (最高可達 6-9.8") |
| 13.6 m (44.6') 桅型井架 - 孔深度範圍 - 單通道深度 | 44.6 ft 13.6 m |
| 13.6 m (44.6') 桅型井架 - 孔深度範圍 - 多通道深度 | 低至 37.9 m (低至 124.6') 低至 37.9 m (低至 124.6') |
| 13.6 m (44.6') 桅型井架 - 下壓能力 | 最高可達 29,483 kg (最高可達 65,000 lb) 最高可達 29,483 kg (最高可達 65,000 lb) |
| 13.6 m (44.6') 桅型井架 - 起重能力 | 最高可達 22,113 kg (最高可達 48,750 lb) 最高可達 22,113 kg (最高可達 48,750 lb) |
| 13.6 m (44.6') 桅型井架 - 起重裝置速度 | 2.16 ft/s 0.66 m/s |
| 13.6 m (44.6') 桅型井架 - 鑽頭負載 - 單通道 | 最高可達 32,655 kg (最高可達 71,993 lb) 最高可達 32,655 kg (最高可達 71,993 lb) |
| 美國環保署 Tier 2 同級標準 - 引擎 | C27 ACERT™，轉速為 1,800 rpm C27 ACERT™，轉速為 1,800 rpm |
| 美國環保署 Tier 2 同級標準 - 排放 | 美國環保署 Tier 2 同級 美國環保署 Tier 2 同級 |
| 美國環保署 Tier 4 Final - 引擎 | C27 ACERT，轉速為 1,800 rpm C27 ACERT，轉速為 1,800 rpm |
| 美國環保署 Tier 4 Final - 排放 | 美國環保署 Tier 4 Final 美國環保署 Tier 4 Final |
| 壓縮機 - 旋轉鑽採 | 在 8.6 巴 (125 psi) 下為 56.6 m³/min (2,000 ft³/min) 在 8.6 巴 (125 psi) 下為 56.6 m³/min (2,000 ft³/min) |
| 壓縮機 - DTH 鑽採 (1) | 在 34.4 巴 (500 psi) 下為 38.2 m³/min (1,350 ft³/min) 在 34.4 巴 (500 psi) 下為 38.2 m³/min (1,350 ft³/min) |
| 壓縮機 - DTH 鑽採 (2) | 在 24.1 bar (350 psi) 下為 42.4 m³/min (1,500 ft³/min) 在 24.1 bar (350 psi) 下為 42.4 m³/min (1,500 ft³/min) |
| 可執行斜角鑽孔 | 30° (以 5° 遞增) 30° (以 5° 遞增) |
| 斜角鑽採 | 30° 垂直 (以 5° 遞增) 30° 垂直 (以 5° 遞增) |
| 美國環保署 Tier 2 同級標準 - 功率額定值 (ISO 14396) | 826 HP 616 kW |
| 美國環保署 Tier 4 Final - 功率額定值 (ISO 14396) | 872 HP 643 kW |
引擎選項
| 組件 (1) | 雙起動器馬達 雙起動器馬達 |
| 組件 (2) | 乙醚輔助起動裝置 (由各地供應瓶裝乙醚) 乙醚輔助起動裝置 (由各地供應瓶裝乙醚) |
| 組件 (3) | 乙醚輔助起動裝置 (乙醚由各地瓶裝供應) 乙醚輔助起動裝置 (乙醚由各地瓶裝供應) |
| 特色 | 定期機油取樣 (S·O·SSM) 口 定期機油取樣 (S·O·SSM) 口 |
| 排放：美國環保署 Tier 4 Final 同級 - ISO 14396 | 872 HP 650 kW |
| 排放：美國環保署 Tier 4 Final 同級 - ISO 14396 (DIN) | 884 mhp (PS) 884 mhp (PS) |
| 排放：美國環保署 Tier 2 同級 - ISO 14396 (DIN) | 838 mhp (PS) 838 mhp (PS) |
| 排放：美國環保署 Tier 2 同級 - ISO 14396 | 826 HP 616 kW |
| 排放：美國環保署 Tier 2 同級 - 引擎功率 | C27 @ 1,800 rpm C27 @ 1,800 rpm |
| 排放：美國環保署 Tier 4 Final 同級 - 引擎功率 | C27 @ 1,800 rpm C27 @ 1,800 rpm |
壓縮機選項
| DTH 鑽孔 | 包括機具潤滑系統和錘具貯存 包括機具潤滑系統和錘具貯存 |
| DTH 鑽採 - 1350 cfm/500 psi | 在 34.4 巴 (500 psi) 下為 38.2 m³/min (1,350 ft³/min)，包括 113.5 l (30 gal) 機具給油器 在 34.4 巴 (500 psi) 下為 38.2 m³/min (1,350 ft³/min)，包括 113.5 l (30 gal) 機具給油器 |
| DTH 鑽採 - 1,500 cfm/350 psi | 在 24.1 巴 (350 psi) 下為 42.4 m³/min (1,500 ft³/min)，包括 113.5 l (30 gal) 機具給油器 在 24.1 巴 (350 psi) 下為 42.4 m³/min (1,500 ft³/min)，包括 113.5 l (30 gal) 機具給油器 |
| 旋轉鑽孔 | 選配的機具潤滑系統 選配的機具潤滑系統 |
| 旋轉鑽採 - 2,000 cfm/125 psi | 在 8.6 巴 (125 psi) 下為 56.6 m³/min (2,000 ft³/min) 在 8.6 巴 (125 psi) 下為 56.6 m³/min (2,000 ft³/min) |
| 選項 | 電動壓縮機控制箱和調節，含排除空氣管線 電動壓縮機控制箱和調節，含排除空氣管線 |
| 附註 | 駕駛員可以利用壓縮機可變量控制，限制空氣輸出，從而減少油耗。高壓和低壓壓縮機皆包含這項功能。 駕駛員可以利用壓縮機可變量控制，限制空氣輸出，從而減少油耗。高壓和低壓壓縮機皆包含這項功能。 |
接收器槽選項
| 選項 (1) | 低壓 8.6 巴 (125 psi)，適用於 ASME/CRN/AU 或 CE 低壓 8.6 巴 (125 psi)，適用於 ASME/CRN/AU 或 CE |
| 選項 (2) | 高壓 24.1 或 34.4 巴 (350 或 500 psi)，適用於 ASME/CRN/AU 或 CE 高壓 24.1 或 34.4 巴 (350 或 500 psi)，適用於 ASME/CRN/AU 或 CE |
冷卻
| 組件 (1) | 配備輕鬆清理檢修的冷卻器 配備輕鬆清理檢修的冷卻器 |
| 組件 (2) | 獨立引擎冷卻模組 獨立引擎冷卻模組 |
| 組件 (3) | 所有冷卻器芯子部分皆為可更換式 所有冷卻器芯子部分皆為可更換式 |
| 組件 (4) | 自動變速風扇控制 自動變速風扇控制 |
| 特色 | 可在 52° C (125° F) 環境溫度下運作 可在 52° C (125° F) 環境溫度下運作 |
氣候選項
| 氣候等級 1 標準用液和潤滑劑 (1) | 額定值最低至 –1° C (30° F) 額定值最低至 –1° C (30° F) |
| 氣候等級 1 標準用液和潤滑劑 (2) | 耐受高溫至 52°C (125°F) 耐受高溫至 52°C (125°F) |
| 氣候等級 2 極地用液和潤滑劑 | 額定值最低至 –18° C (–0.4° F) 額定值最低至 –18° C (–0.4° F) |
| 氣候等級 4 極地用液和潤滑劑 (1) | 額定值最低至 –40° C (–40° F) 額定值最低至 –40° C (–40° F) |
| 氣候等級 4 極地用液和潤滑劑 (2) | 燃燒柴油的加熱系統，可加熱及循環引擎冷卻液，經過引擎缸體、底板水槽下方、蓄電池托盤的加熱元件 燃燒柴油的加熱系統，可加熱及循環引擎冷卻液，經過引擎缸體、底板水槽下方、蓄電池托盤的加熱元件 |
| 氣候等級 4 極地用液和潤滑劑 (3) | 完整極地潤滑套件包含引擎機油和液壓機油 完整極地潤滑套件包含引擎機油和液壓機油 |
| 氣候等級 4 極地用液和潤滑劑 (4) | 電動加熱套件，含電源斷路器面板：壓縮機接收器槽 120V 加熱覆蓋層、水箱到水泵的軟管和水快充組件加熱路線，以及主水槽 電動加熱套件，含電源斷路器面板：壓縮機接收器槽 120V 加熱覆蓋層、水箱到水泵的軟管和水快充組件加熱路線，以及主水槽 |
| 氣候等級 4 極地用液和潤滑劑 (5) | 岸口電源連接箱，含可切換 240-600V (50 安培) 連接 (柴油發電機組和/或插頭由各地供應)。箱內含標準 50 Hz 蓄電池充電器，如需 60 Hz 充電器，請透過售後市場訂購，請參閱 P-n 540-4271 岸口電源連接箱，含可切換 240-600V (50 安培) 連接 (柴油發電機組和/或插頭由各地供應)。箱內含標準 50 Hz 蓄電池充電器，如需 60 Hz 充電器，請透過售後市場訂購，請參閱 P-n 540-4271 |
| 氣候等級 4 極地用液和潤滑劑 (6) | 斷路器面板包含五 (5) 個額外的斷路器，可視需要用於各地供應的加熱元件 斷路器面板包含五 (5) 個額外的斷路器，可視需要用於各地供應的加熱元件 |
| 蓄電池，密封式 (1) | 數量：四 (4) 數量：四 (4) |
| 蓄電池，密封式 (2) | 數量：六 (6) 個 (寒冷天候 2 級和 4 級和/或半自主套件為必備） 數量：六 (6) 個 (寒冷天候 2 級和 4 級和/或半自主套件為必備） |
機架和工作平台
| 特色 (1) | 千斤頂、A型機架/桅桿樞軸與鑽採底板整體焊接到主機架上，以獲得最大耐用性並延長使用壽命 千斤頂、A型機架/桅桿樞軸與鑽採底板整體焊接到主機架上，以獲得最大耐用性並延長使用壽命 |
| 特色 (2) | 主要燃油箱容量 1416 L (374 Gal) 主要燃油箱容量 1416 L (374 Gal) |
| 特色 (3) | 燃油容量額外擴充 1416 L (374 Gal) 可選配總容量 2832 L (748 Gal)；(自主套件必備) 燃油容量額外擴充 1416 L (374 Gal) 可選配總容量 2832 L (748 Gal)；(自主套件必備) |
| 特色 (4) | 除了主要入口之外，平台區還有三 (3) 個出口點 除了主要入口之外，平台區還有三 (3) 個出口點 |
| 特色 (5) | 除了主要入口之外，平台區還有三 (3) 個出口點 除了主要入口之外，平台區還有三 (3) 個出口點 |
| 特色 (6) | 駕駛室周邊至鑽機平台 (選配) 的走道 (含護欄和腳趾防護裝置) 駕駛室周邊至鑽機平台 (選配) 的走道 (含護欄和腳趾防護裝置) |
| 組件 (1) | 用於垂直和斜角鑽採的固定鑽採底板 用於垂直和斜角鑽採的固定鑽採底板 |
| 組件 (2) | 四個調平千斤頂，可在 7° 工作台上提供調平 (任何方向) 四個調平千斤頂，可在 7° 工作台上提供調平 (任何方向) |
| 組件 (3) | 重載型拖曳鉤 (前端) 重載型拖曳鉤 (前端) |
| 組件 (4) | 四 (4) 個起重柄，可搭配纜線或鏈條使用 四 (4) 個起重柄，可搭配纜線或鏈條使用 |
| 組件 (5) | 駕駛室區域固定進出樓梯 駕駛室區域固定進出樓梯 |
| 組件 (6) | 含腳趾防護裝置和自動關閉門的堅固護柵 含腳趾防護裝置和自動關閉門的堅固護柵 |
| 特色 (7) | 位於非鑽採端 (選配) 上的平台，可安裝滅火瓶和/或柴油發電機組 位於非鑽採端 (選配) 上的平台，可安裝滅火瓶和/或柴油發電機組 |
機架檢修選項
| 選項 (1) | 駕駛室區域固定進出樓梯 駕駛室區域固定進出樓梯 |
| 選項 (2) | 液壓階梯，含駕駛室周圍至鑽採平台 (選配) 的走道。包含用於豎梯放下時啟動的千斤頂和拖運聯鎖。 液壓階梯，含駕駛室周圍至鑽採平台 (選配) 的走道。包含用於豎梯放下時啟動的千斤頂和拖運聯鎖。 |
鑽台附件
| 組件 (1) | 工具箱 (選配) 工具箱 (選配) |
鑽採平台雜項
| 組件 (2) | 鑽機平台上的液壓檢視艙口，含聚光燈 (選配) 鑽機平台上的液壓檢視艙口，含聚光燈 (選配) |
| 組件 (3) | 從駕駛室致動的鑽管螺紋潤滑器 (選配) 從駕駛室致動的鑽管螺紋潤滑器 (選配) |
| 組件 (4) | 預留伸臂起重機位置 (選配) 預留伸臂起重機位置 (選配) |
底盤系統
| 型號 | Cat® 336E EL 挖掘機類型 Cat® 336E EL 挖掘機類型 |
| 托鏈輪 | 三 (3) 三 (3) |
| 履帶鏈護板和導件 | 第二級 第二級 |
| 牽引桿拉力 | 93745 lbf 417000 N |
| 三履爪 (1) | 600 mm (23.6")；適用於堅硬岩石；地面承受壓力 0.88 bar (12.7 psi) 600 mm (23.6")；適用於堅硬岩石；地面承受壓力 0.88 bar (12.7 psi) |
| 三履爪 (2) | 750 mm (29.5")；適用於軟岩；地面承受壓力 1.10 bar (15.9 psi) 750 mm (29.5")；適用於軟岩；地面承受壓力 1.10 bar (15.9 psi) |
| 下支重輪 | 十二 (12) 十二 (12) |
| 行駛速度裝置 | 1.5 mile/h 2.45 km/h |
液壓系統
| 組件 (1) | 兩 (2) 個主泵 – 145 cc (活塞，含等比例電子控制器) 兩 (2) 個主泵 – 145 cc (活塞，含等比例電子控制器) |
| 組件 (2) | 一 (1) 個輔助回路泵 – 110 cc (活塞，負載感測) 一 (1) 個輔助回路泵 – 110 cc (活塞，負載感測) |
| 組件 (3) | 兩 (2) 個風扇泵 – 74 cc (活塞，含等比例電子控制器) 兩 (2) 個風扇泵 – 74 cc (活塞，含等比例電子控制器) |
| 組件 (4) | 兩 (2) 個加注泵 – 43.9 + 56.5 cc (雙堆疊齒輪，固定排量) 兩 (2) 個加注泵 – 43.9 + 56.5 cc (雙堆疊齒輪，固定排量) |
| 組件 (5) | 定期機油取樣 (S·O·S) 口 定期機油取樣 (S·O·S) 口 |
尺寸 (近似值) - 13.6 m (44.6') 桅桿
| 非駕駛室端寬度 | 15.9 ft 4.845 m |
| 駕駛室端寬度 | 18.45 ft 5.624 m |
| 附註 | 寬度和長度尺寸包含：串接階梯和駕駛室走道 寬度和長度尺寸包含：串接階梯和駕駛室走道 |
| 僅桅桿裝運長度 | 61.4 ft 18.72 m |
| 高度 - 桅桿豎起 | 61.13 ft 19.546 m |
| 機體長度 | 38.41 ft 11.708 m |
| 長度 - 桅桿降下 | 66.17 ft 20.18 m |
| 高度 - 桅桿降下 | 16.84 ft 5.134 m |
液壓掘起扳手
| 可變握把液壓掘起扳手握把範圍 (1) | 114-152 mm (4.5-6.0") 114-152 mm (4.5-6.0") |
| 可變握把液壓掘起扳手握把範圍 (2) | 152-216 mm (6.0-8.5") 152-216 mm (6.0-8.5") |
機具套件 (DTH)
| 組件 (7) | 管道刮泥器密封件 管道刮泥器密封件 |
| 組件 (8) | 鑽採機具潤滑給油器，含各式 DTH 壓縮機選擇 鑽採機具潤滑給油器，含各式 DTH 壓縮機選擇 |
| 組件 (1) | 兩件式轉子底板套管 兩件式轉子底板套管 |
| 組件 (2) | 管道定位器轉子 管道定位器轉子 |
| 組件 (3) | 平台扳手 平台扳手 |
| 組件 (4) | 減震器 減震器 |
| 組件 (5) | 頂部接頭 頂部接頭 |
| 組件 (6) | 子錘具 子錘具 |
安全性與穩固性
| 特色 | 15 度的進入角有助於在低箱板拖車上進行裝載和卸載 15 度的進入角有助於在低箱板拖車上進行裝載和卸載 |
| 組件 (13) | 起重柄 起重柄 |
| 特色 (1) | 位於非鑽採端上的平台，可安裝滅火瓶和/或柴油發電機組 (選配) 位於非鑽採端上的平台，可安裝滅火瓶和/或柴油發電機組 (選配) |
| 組件 (1) | 合金鑽採底板遮板，在桅桿水平放置時進行維修用 合金鑽採底板遮板，在桅桿水平放置時進行維修用 |
| 組件 (2) | 七 (7) 個引擎停機按鈕，位於駕駛室、引擎區域、鑽採底板上的每個鑽頭出口/檢修點旁 七 (7) 個引擎停機按鈕，位於駕駛室、引擎區域、鑽採底板上的每個鑽頭出口/檢修點旁 |
| 組件 (3) | 超過四十 (40) 個條件式安全聯鎖 超過四十 (40) 個條件式安全聯鎖 |
| 組件 (4) | 涵蓋前鑽採窗完整長度的鉸鏈式車窗護板 涵蓋前鑽採窗完整長度的鉸鏈式車窗護板 |
| 組件 (5) | 除了主要入口之外，平台區還有三 (3) 個出口點 除了主要入口之外，平台區還有三 (3) 個出口點 |
| 組件 (6) | 自動關閉門可固定出口豎梯的位置 自動關閉門可固定出口豎梯的位置 |
| 組件 (7) | 由駕駛室內按鈕啟用的電動喇叭 由駕駛室內按鈕啟用的電動喇叭 |
| 組件 (8) | 自動運輸聲音警報器 自動運輸聲音警報器 |
| 組件 (9) | 安裝於底板下方的蓄電池箱，含鑰匙蓄電池斷路功能/起動器斷開/遠端跨接起動端子 安裝於底板下方的蓄電池箱，含鑰匙蓄電池斷路功能/起動器斷開/遠端跨接起動端子 |
| 組件 (10) | 壓縮機空氣軟管含安全固定纜線 壓縮機空氣軟管含安全固定纜線 |
| 組件 (11) | 防滑表面 防滑表面 |
| 組件 (12) | 非鑽採端上的拖曳鉤 非鑽採端上的拖曳鉤 |
駕駛員環境
| 駕駛室 - 頂級型 |
– 加大置物空間 – 具備加熱和通風功能的皮革座椅 – 重載型座椅懸吊 – 雙片車窗玻璃 – 可拆式鑽採窗護板，且車窗面向動力傳動系統 – 鑽採窗及前後車窗皆配備刮泥器 – 加大置物空間 – 具備加熱和通風功能的皮革座椅 – 重載型座椅懸吊 – 雙片車窗玻璃 – 可拆式鑽採窗護板，且車窗面向動力傳動系統 – 鑽採窗及前後車窗皆配備刮泥器 |
| 駕駛室 - 標準 |
– 布面材質座椅 – 單片車窗玻璃 – 可拆式鑽採窗護板 – 鑽採窗雨刷 – 布面材質座椅 – 單片車窗玻璃 – 可拆式鑽採窗護板 – 鑽採窗雨刷 |
| 駕駛室設計 |
– 寬敞的 FOPS 駕駛室具備 3 m² (32.3 ft²) 空間和整合式駕駛台 – 駕駛室橡膠減震安裝座 – 駕駛台設計整合符合人體工學的座椅、含完整儀表裝置的操縱桿控制器，以及雙 254 mm (10") 彩色顯示器、高解析度觸控式螢幕和 12 伏特電源插座 – 適用於 cc 攝影機的額外顯示器螢幕；彩色，高解析度 254 mm (10") – 三 (3) 部 cc 攝影機 (正面和左側) 可從駕駛員座椅提供 360° 視野；桅桿上的攝影機可用於檢視管道轉盤/頂部驅動作業 – 24V 轉 12V 電源轉換器 – 可加用通訊和娛樂用立體聲收音機 – 兩扇旋開式門和 Cat 鑰匙鎖 – 文件架 – 可拆式踏墊 – 寬敞的 FOPS 駕駛室具備 3 m² (32.3 ft²) 空間和整合式駕駛台 – 駕駛室橡膠減震安裝座 – 駕駛台設計整合符合人體工學的座椅、含完整儀表裝置的操縱桿控制器，以及雙 254 mm (10") 彩色顯示器、高解析度觸控式螢幕和 12 伏特電源插座 – 適用於 cc 攝影機的額外顯示器螢幕；彩色，高解析度 254 mm (10") – 三 (3) 部 cc 攝影機 (正面和左側) 可從駕駛員座椅提供 360° 視野；桅桿上的攝影機可用於檢視管道轉盤/頂部驅動作業 – 24V 轉 12V 電源轉換器 – 可加用通訊和娛樂用立體聲收音機 – 兩扇旋開式門和 Cat 鑰匙鎖 – 文件架 – 可拆式踏墊 |
| 駕駛室套件 |
– 標準配置包括布面材質座椅、單片車窗玻璃，以及鑽採窗刮泥器 – 頂級型配置包括額外置物空間、具備加熱和通風功能的皮革座椅、重載型懸吊、雙片車窗玻璃、前車窗的可拆式護板、鑽採窗外加前後車窗刮泥器 – 標準配置包括布面材質座椅、單片車窗玻璃，以及鑽採窗刮泥器 – 頂級型配置包括額外置物空間、具備加熱和通風功能的皮革座椅、重載型懸吊、雙片車窗玻璃、前車窗的可拆式護板、鑽採窗外加前後車窗刮泥器 |
| 座椅 | – 座椅可轉動、鎖定並伸縮，配備兩點式/寬度 76 mm (3") 座椅安全帶、傾斜 (5° 調整)、腰部支撐、前/後座椅調整 80 mm (3.1") – 座椅可轉動、鎖定並伸縮，配備兩點式/寬度 76 mm (3") 座椅安全帶、傾斜 (5° 調整)、腰部支撐、前/後座椅調整 80 mm (3.1") |
| 車窗 |
– 前方和後方及駕駛室右側的大型車窗；含護板的全長鑽採窗 – 擋風玻璃雨刷，含一般噴水器水箱 – 前方和後方及駕駛室右側的大型車窗；含護板的全長鑽採窗 – 擋風玻璃雨刷，含一般噴水器水箱 |
| 照明 |
– LED 室內燈和駕駛員座椅的地圖燈、背光操縱桿和鍵盤 – 適用於鑽採周邊的泛光燈 – 聚光燈，適用於動力組區域；鑽採底板；桅桿轉盤；通道豎梯和走道 – 照明套件包含周邊 4,200 流明泛光燈、桅桿間隙燈、安裝於駕駛室的頻閃燈、安裝於前方的運輸信號燈 – LED 室內燈和駕駛員座椅的地圖燈、背光操縱桿和鍵盤 – 適用於鑽採周邊的泛光燈 – 聚光燈，適用於動力組區域；鑽採底板；桅桿轉盤；通道豎梯和走道 – 照明套件包含周邊 4,200 流明泛光燈、桅桿間隙燈、安裝於駕駛室的頻閃燈、安裝於前方的運輸信號燈 |
| HVAC |
– 地板加熱通風口 – 安裝在車頂的空調/加熱/加壓裝置 – 可從底板檢修濾清器 – 主車窗配備防霧 HVAC 通風口 – 地板加熱通風口 – 安裝在車頂的空調/加熱/加壓裝置 – 可從底板檢修濾清器 – 主車窗配備防霧 HVAC 通風口 |
| 攝影機 | – 三 (3) 部 CC (Closed Circuit, 閉路) 攝影機 (正面和左側) 可從駕駛員座椅提供 360° 視野；桅型井架上的攝影機可用於檢視管道轉盤/頂部驅動作業 – 三 (3) 部 CC (Closed Circuit, 閉路) 攝影機 (正面和左側) 可從駕駛員座椅提供 360° 視野；桅型井架上的攝影機可用於檢視管道轉盤/頂部驅動作業 |
機具套件 (旋轉式)
| 組件 (7) | 鑽採機具潤滑給油器 (選配) 鑽採機具潤滑給油器 (選配) |
| 組件 (8) | 減震器 (選配) 減震器 (選配) |
| 組件 (1) | 一件式轉子底板套管 一件式轉子底板套管 |
| 組件 (2) | 管道定位器轉子 管道定位器轉子 |
| 組件 (3) | 平台扳手 平台扳手 |
| 組件 (4) | 頂部接頭 頂部接頭 |
| 組件 (5) | 鑽頭接頭 鑽頭接頭 |
| 組件 (6) | 管道刮泥器密封件 管道刮泥器密封件 |
操作系統控制 - 標準
| 組件 (22) | 為 Terrain (地形) 和 Autonomous (自主) 作業預先完成配線 為 Terrain (地形) 和 Autonomous (自主) 作業預先完成配線 |
| 組件 (23) |
鑽採輔助自動功能： – 自動調平、自動收回千斤頂 – 自動升降鎖定桅桿、自動解鎖並停駐桅桿 鑽採輔助自動功能： – 自動調平、自動收回千斤頂 – 自動升降鎖定桅桿、自動解鎖並停駐桅桿 |
| 組件 (1) | 所有適用於鑽採、運輸、調平的電動控制裝置，外加輔助功能 所有適用於鑽採、運輸、調平的電動控制裝置，外加輔助功能 |
| 組件 (2) | 電子壓縮機控制 電子壓縮機控制 |
| 組件 (3) | 轉扭矩控制 轉扭矩控制 |
| 組件 (4) | 虛擬旋轉頭行駛停止和聯鎖 虛擬旋轉頭行駛停止和聯鎖 |
| 組件 (5) | 管線定位器啟用/停用指示器 管線定位器啟用/停用指示器 |
| 組件 (6) | 鑽採深度計 鑽採深度計 |
| 組件 (7) | 鑽採性能和鑽機運作狀況顯示器系統 鑽採性能和鑽機運作狀況顯示器系統 |
| 組件 (8) | 機器運作狀況的資料記錄，含警告和故障代碼記錄，具有匯出功能 機器運作狀況的資料記錄，含警告和故障代碼記錄，具有匯出功能 |
| 組件 (9) | 延遲引擎停機 延遲引擎停機 |
| 組件 (10) | 旋轉頭轉速表 (數位顯示器螢幕) 旋轉頭轉速表 (數位顯示器螢幕) |
| 組件 (11) | 液壓、燃油、壓縮機和引擎的濾清器指示器 液壓、燃油、壓縮機和引擎的濾清器指示器 |
| 組件 (12) | 顯示型千斤頂壓力感測器 顯示型千斤頂壓力感測器 |
| 組件 (13) | 塵土抑制控制 塵土抑制控制 |
| 組件 (14) | 桅桿鎖定指示器 桅桿鎖定指示器 |
| 組件 (15) | ECM 等比例風扇速度控制系統 ECM 等比例風扇速度控制系統 |
| 組件 (16) | 運輸聯鎖，機器穩定性限制 運輸聯鎖，機器穩定性限制 |
| 組件 (17) | 運輸聯鎖，管入洞 運輸聯鎖，管入洞 |
| 組件 (18) | 運輸聯鎖，桅桿上升與鎖定或降下與停放 運輸聯鎖，桅桿上升與鎖定或降下與停放 |
| 組件 (19) | 運輸聯鎖，千斤頂收回 運輸聯鎖，千斤頂收回 |
| 組件 (20) | 運輸聯鎖，絞盤停放 運輸聯鎖，絞盤停放 |
| 組件 (21) | 駕駛室環境控制 (空調、濾清器、暖氣、風扇速度) 駕駛室環境控制 (空調、濾清器、暖氣、風扇速度) |
尺寸 (近似值) - 11.2 m (36.7') 桅桿
| 非駕駛室端寬度 | 15.9 ft 4.845 m |
| 駕駛室端寬度 | 18.45 ft 5.625 m |
| 附註 | 寬度和長度尺寸包含：串接階梯和駕駛室走道 寬度和長度尺寸包含：串接階梯和駕駛室走道 |
| 僅桅桿裝運長度 | 53.5 ft 16.32 m |
| 高度 - 桅桿豎起 | 56.3 ft 17.146 m |
| 機體長度 | 38.41 ft 11.708 m |
| 長度 - 桅桿降下 | 58.3 ft 17.78 m |
| 高度 - 桅桿降下 | 16.84 ft 5.134 m |
壓縮機/接收器選項
| 接收器槽選項 (1) | 低壓 8.6 bar (125 psi)，適用於 ASME/CRN/AU 或 CE 低壓 8.6 bar (125 psi)，適用於 ASME/CRN/AU 或 CE |
| 接收器槽選項 (2) | 高壓 24.1 或 34.4 bar (350 或 500 psi)，適用於 ASME/CRN/AU 或 CE 高壓 24.1 或 34.4 bar (350 或 500 psi)，適用於 ASME/CRN/AU 或 CE |
| 壓縮機 - 旋轉鑽採 | 在 8.6 bar (125 psi) 下為 56.6 m³/min (2,000 ft³/min) 在 8.6 bar (125 psi) 下為 56.6 m³/min (2,000 ft³/min) |
| 壓縮機 - DTH 鑽採 (1) | 在 34.4 bar (500 psi) 下為 38.2 m³/min (1,350 ft³/min) 在 34.4 bar (500 psi) 下為 38.2 m³/min (1,350 ft³/min) |
| 壓縮機 - DTH 鑽採 (2) | 在 24.1 bar (350 psi) 下為 42.4 m³/min (1,500 ft³/min) 在 24.1 bar (350 psi) 下為 42.4 m³/min (1,500 ft³/min) |
| 特色 (1) | 駕駛員可以利用壓縮機可變量控制，限制空氣輸出，從而減少油耗 駕駛員可以利用壓縮機可變量控制，限制空氣輸出，從而減少油耗 |
| 特色 (2) | 電子壓縮機控制和調節 電子壓縮機控制和調節 |
| 特色 (3) | DTH 選擇包括工具注油器 DTH 選擇包括工具注油器 |
桅桿套件
| 斜角鑽採 | 包含在任一桅桿中 包含在任一桅桿中 |
| 桅桿手動配件 - 11.2 m (36.7') 或 13.6 m (44.6') 桅桿 | 一 (1) 個鋼索撈管器、手動鑽頭籃 一 (1) 個鋼索撈管器、手動鑽頭籃 |
| 桅桿液壓配件 - 11.2 m (36.7') 桅桿 | 一 (1) 個液壓致動撈管器、液壓操作鑽頭籃 一 (1) 個液壓致動撈管器、液壓操作鑽頭籃 |
| 桅桿液壓配件 - 13.6 m (44.6') 桅桿 | 一 (1) 個液壓致動撈管器、外加一 (1) 個鋼索撈管器、液壓操作鑽頭籃 一 (1) 個液壓致動撈管器、外加一 (1) 個鋼索撈管器、液壓操作鑽頭籃 |
安全與穩固性
| 組件 (14) | 前窗護板 (選配) 前窗護板 (選配) |
| 特色 (2) | 15 度的進入角有助於在低箱板拖車上進行裝載和卸載 15 度的進入角有助於在低箱板拖車上進行裝載和卸載 |
轉盤 (視桅型井架尺寸和管道直徑而定)
| 標準轉盤管道：13.6 m (44.6') 桅型井架的 6.1 m (20') 管道 - 可接受四 (4) 個 |
– 127 mm (5.0") – 140 mm (5.5") – 152 mm (6.0") – 165 mm (6.5") – 178 mm (7.0") – 194 mm (7.625") – 127 mm (5.0") – 140 mm (5.5") – 152 mm (6.0") – 165 mm (6.5") – 178 mm (7.0") – 194 mm (7.625") |
| 標準轉盤管道：11.2 m (36.7') 桅型井架的 10.6 m (35') 管道 - 可接受四 (4) 個 |
– 127 mm (5.0") – 140 mm (5.5") – 152 mm (6.0") – 165 mm (6.5") – 178 mm (7.0") – 194 mm (7.625") – 127 mm (5.0") – 140 mm (5.5") – 152 mm (6.0") – 165 mm (6.5") – 178 mm (7.0") – 194 mm (7.625") |
| 雙用轉盤管道：11.2 m (36.7') 桅型井架：可接受兩 (2) 個 10.6 m (35') 管道和兩 (2) 個 7.62 m (25') 管道，以及連接 DTH 錘具和三錐鑽頭的轉接器 (不含 DTH 錘具和三錐鑽頭) | 雙用管道轉盤可接受 140 mm (5.5") 或 168 mm (6.625") 管道 – 請連絡原廠以取得其他的管道直徑 雙用管道轉盤可接受 140 mm (5.5") 或 168 mm (6.625") 管道 – 請連絡原廠以取得其他的管道直徑 |
灰塵控制選項
| 注水外加乾式集塵器 (2) | 自動清潔濾清器、含除塵器的除塵滑槽 自動清潔濾清器、含除塵器的除塵滑槽 |
| 注水外加乾式集塵器 (1) | 127 m³/min (4,500 ft³/min) 集塵器；包括標準注水 127 m³/min (4,500 ft³/min) 集塵器；包括標準注水 |
| 平台下方儲槽 - 容量 - 隔絕以適應極端寒冷氣候 | 336 gal (US) 1271 l |
| 平台上方儲槽 - 容量 | 400 gal (US) 1514 l |
維修工具選項
| 起重把手 (視需求提供) |
– API 螺紋 89 mm (3.5") – 用於起重相應的鑽採機具 (6.75" 三角鑽頭或 6" 級 DTH 錘具) – API 螺紋 114 mm (4.5") – 用於起重相應的鑽採機具 (7.875 和 9.0" 三角鑽頭 或 8" 級 DTH 錘具) – API 螺紋 140 mm (5.5")– 用於起重減震器轉接器 – BECO 螺紋 102 mm (4.0") – 用於起重相應的鑽機管道 (外徑 5.5") – BECO 螺紋 114 mm (4.5") – 用於起重相應的鑽機管道 (外徑 6.0、6.5、6.625 和 7.0") – BECO 螺紋 152 mm (6.0") – 用於起重相應的鑽機管道 (外徑 7.625") – API 螺紋 89 mm (3.5") – 用於起重相應的鑽採機具 (6.75" 三角鑽頭或 6" 級 DTH 錘具) – API 螺紋 114 mm (4.5") – 用於起重相應的鑽採機具 (7.875 和 9.0" 三角鑽頭 或 8" 級 DTH 錘具) – API 螺紋 140 mm (5.5")– 用於起重減震器轉接器 – BECO 螺紋 102 mm (4.0") – 用於起重相應的鑽機管道 (外徑 5.5") – BECO 螺紋 114 mm (4.5") – 用於起重相應的鑽機管道 (外徑 6.0、6.5、6.625 和 7.0") – BECO 螺紋 152 mm (6.0") – 用於起重相應的鑽機管道 (外徑 7.625") |
鑽機管道
| 13.6 m (44.6') 桅桿的 6.1 m (20') 管道 - 可接受四 (4) 個 - 選項 4 | 6.5 in 165 mm |
| 13.6 m (44.6') 桅桿的 6.1 m (20') 管道 - 可接受四 (4) 個 - 選項 1 | 5 in 127 mm |
| 13.6 m (44.6') 桅桿的 6.1 m (20') 管道 - 可接受四 (4) 個 - 選項 6 | 7.625 in 194 mm |
| 11.2 m (36.7’) 桅桿的 10.6 m (35’) 管道 - 可接受四 (4) 個 - 選項 1 | 5 in 127 mm |
| 13.6 m (44.6') 桅桿的 6.1 m (20') 管道 - 可接受四 (4) 個 - 選項 3 | 6 in 152 mm |
| 11.2 m (36.7’) 桅桿的 10.6 m (35’) 管道 - 可接受四 (4) 個 - 選項 6 | 7.625 in 194 mm |
| 11.2 m (36.7’) 桅桿的 10.6 m (35’) 管道 - 可接受四 (4) 個 - 選項 4 | 6.5 in 165 mm |
| 11.2 m (36.7’) 桅桿的 10.6 m (35’) 管道 - 可接受四 (4) 個 - 選項 3 | 6 in 152 mm |
| 11.2 m (36.7’) 桅桿的 10.6 m (35’) 管道 - 可接受四 (4) 個 - 選項 2 | 5.5 in 140 mm |
| 11.2 m (36.7’) 桅桿的 10.6 m (35’) 管道 - 可接受四 (4) 個 - 選項 5 | 7 in 178 mm |
| 13.6 m (44.6') 桅桿的 6.1 m (20') 管道 - 可接受四 (4) 個 - 選項 2 | 5.5 in 140 mm |
| 13.6 m (44.6') 桅桿的 6.1 m (20') 管道 - 可接受四 (4) 個 - 選項 5 | 7 in 178 mm |
轉盤 (視桅桿尺寸和管道直徑而定)
| 管道架轉盤，標準： |
– 11.2 m (36.7') 桅桿：可接受四 (4) 個 10.6 m (35') 管道 – 13.6 m (44.6') 桅桿：可接受四 (4) 個 6.1 m (20') 管道 – 11.2 m (36.7') 桅桿：可接受四 (4) 個 10.6 m (35') 管道 – 13.6 m (44.6') 桅桿：可接受四 (4) 個 6.1 m (20') 管道 |
桅桿和管道架轉盤特色
| 特色 (7) | 滑動底板扳手組件 滑動底板扳手組件 |
| 13.6 m (44.6') 桅桿 - 孔直徑範圍：152-250 mm (6-9.875’) - 單趟移動深度 | 44.6 ft 13.6 m |
| 特色 (5) | 卸除和起重裝置纜線自動張緊功能 卸除和起重裝置纜線自動張緊功能 |
| 11.2 m (36.7') 桅桿 - 起重裝置速度 | 2.65 ft/s 0.81 m/s |
| 特色 (3) | 鑽柱專為更換鑽頭所配置 (在底板上) 鑽柱專為更換鑽頭所配置 (在底板上) |
| 特色 (1) | 桅桿配置配有管道架轉盤和斜角鑽採套件 (垂直，以 5 度遞增向外傾斜 30 度） 桅桿配置配有管道架轉盤和斜角鑽採套件 (垂直，以 5 度遞增向外傾斜 30 度） |
| 特色 (8) | 配置用於三錐應用的轉子底板套管、DTH 用的兩件式底板套管 配置用於三錐應用的轉子底板套管、DTH 用的兩件式底板套管 |
| 特色 (10) | 鑽機管道定位器 鑽機管道定位器 |
| 特色 (11) | 含單一馬達的旋轉齒輪箱，轉速達 160 rpm，扭矩達 11,700 N∙m (8,629 lbf-ft) 含單一馬達的旋轉齒輪箱，轉速達 160 rpm，扭矩達 11,700 N∙m (8,629 lbf-ft) |
| 特色 (9) | 桅桿上配備閉路攝影機，可在安裝管道時用於檢視管道架轉盤/頂部驅動作業 桅桿上配備閉路攝影機，可在安裝管道時用於檢視管道架轉盤/頂部驅動作業 |
| 特色 (6) | 可變握把液壓掘起扳手，適用多種管道範圍 可變握把液壓掘起扳手，適用多種管道範圍 |
| 11.2 m (36.7') 桅桿 - 孔直徑範圍：152-250 mm (6-9.875’) - 多趟移動深度 | 低至 53.9 m (低至 176.7') 低至 53.9 m (低至 176.7') |
| 特色 (4) | 卸除/起重裝置單一汽缸和纜線系統 卸除/起重裝置單一汽缸和纜線系統 |
| 特色 (2) | 液壓致動、自動分度的管道架轉盤可接受 127 mm (5.0") 至 194 mm (7.625") 的管道直徑 液壓致動、自動分度的管道架轉盤可接受 127 mm (5.0") 至 194 mm (7.625") 的管道直徑 |
| 13.6 m (44.6') 桅桿 - 孔直徑範圍：152-250 mm (6-9.875’) - 多趟移動深度 | 低至 37.9 m (低至 124.6') 低至 37.9 m (低至 124.6') |
| 13.6 m (44.6') 桅桿 - 起重裝置速度 | 2.16 ft/s 0.66 m/s |
| 11.2 m (36.7') 桅桿 - 鑽頭負載 (單趟移動) | 最高可達 22,321 kg (最高可達 49,210 lb) 最高可達 22,321 kg (最高可達 49,210 lb) |
| 11.2 m (36.7') 桅桿 - 卸除能力 | 最高可達 20,411 kg (最高可達 45,000 lb) 最高可達 20,411 kg (最高可達 45,000 lb) |
| 13.6 m (44.6') 桅桿 - 鑽頭負載 (單趟移動) | 最高可達 32,655 kg (最高可達 71,993 lb) 最高可達 32,655 kg (最高可達 71,993 lb) |
| 13.6 m (44.6') 桅桿 - 卸除能力 | 最高可達 29,483 kg (最高可達 65,000 lb) 最高可達 29,483 kg (最高可達 65,000 lb) |
| 13.6 m (44.6') 桅桿 - 起重能力 | 高達 16,584 kg (高達 36,563 lb) 高達 16,584 kg (高達 36,563 lb) |
| 11.2 m (36.7') 桅桿 - 起重能力 | 高達 15,309 kg (高達 33,750 lb) 高達 15,309 kg (高達 33,750 lb) |
桅桿和捲管轉盤特色
| 特色 (1) |
標準管道轉盤： – 11.2 m (36.7') 桅型井架：可接受四 (4) 個 10.6 m (35') 管道 – 13.6 m (44.6') 桅型井架：可接受四 (4) 個 6.1 m (20') 管道 標準管道轉盤： – 11.2 m (36.7') 桅型井架：可接受四 (4) 個 10.6 m (35') 管道 – 13.6 m (44.6') 桅型井架：可接受四 (4) 個 6.1 m (20') 管道 |
| 特色 (2) |
雙用管道轉盤： – 11.2 m (36.7') 桅型井架：可接受兩 (2) 個 10.6 m (35') 管道，和兩 (2) 個 7.62 m (25') 管道，以及連接 DTH 錘具和三錐鑽頭的轉接器 (不含 DTH 錘具和三錐鑽頭) – 可接受 140 mm (5.5") 或 168 mm (6.625") 管道 – 請連絡原廠以取得其他的管道直徑 雙用管道轉盤： – 11.2 m (36.7') 桅型井架：可接受兩 (2) 個 10.6 m (35') 管道，和兩 (2) 個 7.62 m (25') 管道，以及連接 DTH 錘具和三錐鑽頭的轉接器 (不含 DTH 錘具和三錐鑽頭) – 可接受 140 mm (5.5") 或 168 mm (6.625") 管道 – 請連絡原廠以取得其他的管道直徑 |
| 特色 (3) | 垂直或斜角鑽採 0-30°；以 5° 遞增 垂直或斜角鑽採 0-30°；以 5° 遞增 |
| 特色 (4) | 液壓致動、自動分度的管道轉盤可接受 127 mm (5.0") 至 194 mm (7.625") 的管道直徑 液壓致動、自動分度的管道轉盤可接受 127 mm (5.0") 至 194 mm (7.625") 的管道直徑 |
| 特色 (5) | 鑽柱專為更換鑽頭所配置 (在平台上) 鑽柱專為更換鑽頭所配置 (在平台上) |
| 特色 (6) | 單一汽缸下壓/起重裝置系統 單一汽缸下壓/起重裝置系統 |
| 特色 (7) | 下壓和起重裝置電纜自動張緊功能 下壓和起重裝置電纜自動張緊功能 |
| 特色 (8) | 滑動平台扳手組件 滑動平台扳手組件 |
| 特色 (9) | 配備轉子平台套管 配備轉子平台套管 |
| 特色 (10) | 含纜線和吊鉤及遠端控制功能的上方絞盤；變速驅動，≥ 1,818 kg (4,000 lb) 額定值，超出鑽機平台的伸展長度為 6.1 m (20') (選配) 含纜線和吊鉤及遠端控制功能的上方絞盤；變速驅動，≥ 1,818 kg (4,000 lb) 額定值，超出鑽機平台的伸展長度為 6.1 m (20') (選配) |
| 特色 (11) | 機具給油器，113.5 L (30 gal) 噴油系統 (低壓壓縮機配置為選配) 機具給油器，113.5 L (30 gal) 噴油系統 (低壓壓縮機配置為選配) |
| 特色 (12) | 可變握把液壓掘起扳手範圍，提供 114 mm 至 152 mm (4.5" 至 6.0") 或 152 mm 至 216 mm (6.0" 至 8.5") 的選項 可變握把液壓掘起扳手範圍，提供 114 mm 至 152 mm (4.5" 至 6.0") 或 152 mm 至 216 mm (6.0" 至 8.5") 的選項 |
| 特色 (13) | 桅型井架上配備閉路攝影機，可在安裝管道時用於檢視管道轉盤/頂部驅動作業 桅型井架上配備閉路攝影機，可在安裝管道時用於檢視管道轉盤/頂部驅動作業 |
| 特色 (14) | 適用於斜角鑽採或多通道管道處理的管道定位器，從駕駛室啟動，具安全聯鎖 適用於斜角鑽採或多通道管道處理的管道定位器，從駕駛室啟動，具安全聯鎖 |
桅型井架和管道轉盤特色
| 特色 (15) | 含單一馬達的旋轉齒輪箱，轉速達 160 rpm，扭矩達 11,600 N∙m (8,555 lbf-ft) 含單一馬達的旋轉齒輪箱，轉速達 160 rpm，扭矩達 11,600 N∙m (8,555 lbf-ft) |
桅桿配件
| 配件 (1) | 11.2 m (36.7') 或 13.6 m (44.6') 手動撈管器 – 一 (1) 個鋼索撈管器、手動鑽頭籃 11.2 m (36.7') 或 13.6 m (44.6') 手動撈管器 – 一 (1) 個鋼索撈管器、手動鑽頭籃 |
| 配件 (2) | 11.2 m (36.7') 桅型井架，一 (1) 個液壓致動撈管器、液壓操作鑽頭籃 11.2 m (36.7') 桅型井架，一 (1) 個液壓致動撈管器、液壓操作鑽頭籃 |
| 配件 (3) | 13.6 m (44.6') 桅型井架，一 (1) 個液壓致動撈管器、外加一 (1) 個鋼索撈管器、液壓操作鑽頭籃 13.6 m (44.6') 桅型井架，一 (1) 個液壓致動撈管器、外加一 (1) 個鋼索撈管器、液壓操作鑽頭籃 |
含遠端控制功能的上方絞盤系統 - 選配
| 能力額定值 | 4000 lb 1814 kg |
| 電纜直徑 | 0.5 in 13 mm |
| 伸展 - 超出鑽機平台 | 20 ft 6.1 m |
| 組件 | 變速驅動 變速驅動 |
旋轉頭頂部驅動系統
| 扭矩 - 單一馬達 | 8629 lb/ft 11700 N·m |
| 旋轉速度 | 0-160 rpm 0-160 rpm |
| 組件 (1) | 心軸 – 140 mm (5.5") API 正規螺紋，含栓槽套環 心軸 – 140 mm (5.5") API 正規螺紋，含栓槽套環 |
| 組件 (2) | 轉扭矩控制 轉扭矩控制 |
| 組件 (3) | 虛擬旋轉頭行駛聯鎖 虛擬旋轉頭行駛聯鎖 |
頂級控制器
| 組件 (1) |
鑽採輔助自動功能： – 單通道自動鑽採 (選配) 鑽採輔助自動功能： – 單通道自動鑽採 (選配) |
自動化和技術
| 類型 (1) | Cat Terrain 就緒 Cat Terrain 就緒 |
| 類型 (2) | 自主就緒 自主就緒 |
| 組件 (1) | 鑽採深度指示器 鑽採深度指示器 |
| 組件 (2) | Product Link™ Elite (原廠硬體，透過經銷商訂購套件) Product Link™ Elite (原廠硬體，透過經銷商訂購套件) |
| 組件 (3) | Product Link Elite Product Link Elite |
| 組件 (4) | 第三方介面配線 第三方介面配線 |
塵土控制選項
| 噴水裝置 - 前鑽台下置水箱 | 336 gal (US) 1271 l |
| 高出水量噴水裝置 - 最大 - 水箱總容量 | 736 gal (US) 2786 l |
| 噴水裝置與乾式集塵器 (1) | 127 m³/min (4,500 ft³/min) 集塵器；包括標準注水 127 m³/min (4,500 ft³/min) 集塵器；包括標準注水 |
| 噴水裝置與乾式集塵器 (2) | 集塵器箱，含地面高度檢修 集塵器箱，含地面高度檢修 |
| 選項 (1) |
注水 – 水箱安裝在前底板下方 1271 L (336 Gal) – 水流量表、容量控制、水箱加注液位指示器 注水 – 水箱安裝在前底板下方 1271 L (336 Gal) – 水流量表、容量控制、水箱加注液位指示器 |
| 選項 (2) |
注水及乾式集塵器 127 m³/min (4,500 ft³/min) 集塵器； 包括標準注水 – 自動清潔濾清器、除塵滑槽附排塵器 注水及乾式集塵器 127 m³/min (4,500 ft³/min) 集塵器； 包括標準注水 – 自動清潔濾清器、除塵滑槽附排塵器 |
| 選項 (3) |
高容量注水 (最大) – 水箱總容量 2786 L (736 Gal) – 底板下方水箱 (隔絕以適應極端寒冷氣候) 容量 1271 L (336 Gal) – 平台上方水箱容量 1514 L (400 Gal) 高容量注水 (最大) – 水箱總容量 2786 L (736 Gal) – 底板下方水箱 (隔絕以適應極端寒冷氣候) 容量 1271 L (336 Gal) – 平台上方水箱容量 1514 L (400 Gal) |
| 選項 (4) | 靜電隔塵簾，四面/箱型封閉 靜電隔塵簾，四面/箱型封閉 |
維修套件
| 套件 (1) | 燃油和水快充、自動潤滑系統 燃油和水快充、自動潤滑系統 |
| 套件 (2) | 用於排放和加注潤滑油的維修中心、自動潤滑系統、快充燃油和水、排放軟管 (選配) 用於排放和加注潤滑油的維修中心、自動潤滑系統、快充燃油和水、排放軟管 (選配) |
| 套件 (3) | 用於排放和加注潤滑油的維修中心、自動潤滑系統、快充燃油和水、排放軟管 (選配) 用於排放和加注潤滑油的維修中心、自動潤滑系統、快充燃油和水、排放軟管 (選配) |
重量
| 工作重量範圍 | 56,468 kg 至 64,154 kg (124,490 lb 至 141,436 lb) 56,468 kg 至 64,154 kg (124,490 lb 至 141,436 lb) |
MD6250 標準設備
動力傳動系統選項
- 排放：Tier 2 同級、C27 引擎功率為 1,800 rpm、ISO 14396 616 kW (826 hp)、ISO 14396 (DIN) 838 mhp (PS)
- 排放：Tier 4 Final 同級、C27 引擎功率為 1,800 rpm、SO 14396 650 kW (872 hp)、ISO 14396 (DIN) 884 mhp (PS)
- 壓縮機 (2,000 ft³/min，125 psi) – 旋轉鑽孔套件，8.6 bar (125 psi) 時 56.6 m³ (2,000 ft³/min)；含符合 ASME/CRN/AU 或 CE 的低壓儲氣槽
駕駛座選項
- 標準 – 包含布面材質座椅、單片車窗玻璃、可拆式鑽採窗護板，以及鑽採窗擋風玻璃雨刷
控制器
- 鑽採深度指示器和聯鎖、自動調平、自動桅桿
機架/底板
- 固定階梯的機器出入口
桅桿配件
- 11.2 m (36.7') or 13.6 m (44.6')：手動撈管器 – 一個鋼索 (11 m 用) 撈管器、兩個鋼索 (13 m 用) 撈管器、手動鑽頭籃
管道轉盤 11.2 M (36.7') 桅桿/10.6 M (35') 管道架。可接受四個 (選擇一種)
- 127 mm (5.0") 管道；四組
- 140 mm (5.5") 管道；四組
- 152 mm (6.0") 管道；四組
- 165 mm (6.5") 管道；四組
- 178 mm (7.0") 管道；四組
- 194 mm (7.625") 管道；四組
管道轉盤 13.6 M (44.6') 桅桿/6.1 M (20') 管道架。可接受四個 (選擇一種)
- 127 mm (5.0") 管道；四組
- 140 mm (5.5") 管道；四組
- 152 mm (6.0") 管道；四組
- 165 mm (6.5") 管道；四組
- 178 mm (7.0") 管道；四組
- 194 mm (7.625") 管道；四組
鑽採機具套件/11.2 M (36.7') 桅桿用旋轉鑽機 (選擇一種)
- 127 mm (5")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 152 mm (6")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 165 mm (6.5")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 178 mm (7")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 194 mm (7.625")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
鑽採機具套件/11.2 M (36.7') 桅桿用 DTH 鑽機 (選擇一種)
- 140 mm (5.5")；兩件式底板套管、管道定位器轉子、底板扳手、交叉式錘具轉接器、管道刮泥器密封件
- 165 mm (6.5")；兩件式底板套管、管道定位器轉子、底板扳手、交叉式錘具轉接器、管道刮泥器密封件
鑽採機具套件/13.6 M (44.6') 桅桿用旋轉式 (選擇一種)
- 127 mm (5")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 152 mm (6")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 165 mm (6.5")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 178 mm (7")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
- 194 mm (7.625")；單件式轉子底板套管、管道定位器轉子、底板扳手、交叉式接頭、管道刮泥器密封件
鑽採機具套件/13.6 M (44.6') 桅桿用 DTH 鑽機 (選擇一種)
- 127 mm (5.0")；兩件式底板套管、管道定位器轉子、底板扳手、交叉式錘具轉接器、管道刮泥器密封件
- 140 mm (5.5")；兩件式底板套管、管道定位器轉子、底板扳手、交叉式錘具轉接器、管道刮泥器密封件
- 165 mm (6.5")；兩件式底板套管、管道定位器轉子、底板扳手、交叉式錘具轉接器、管道刮泥器密封件
- 178 mm (7")；兩件式底板套管、管道定位器轉子、底板扳手、交叉式錘具轉接器、管道刮泥器密封件
頂部接頭 (僅限旋轉式鑽採) (選擇一種)
- 127 mm (5")
- 152 mm (6")
- 165 mm (6.5")
- 178 mm (7")
- 194 mm (7.625")
氣候/區域考量
- 密封電池 4 顆
- 等級 1 – 標準用液和潤滑劑。溫度範圍為 –1° C (30° F) 至 52° C (125° F)
- ANSI 標籤
- ISO 標籤
- EAEU 認證
- CE 認證
塵土抑制
- 注水 1271 L (336 Gal)
- 靜電隔塵簾，四面/箱型封閉
底盤系統；336E EL (選擇一種)
- 三履爪 600 mm (23.6")；適用於堅硬岩石，地面承受壓力 0.88 bar (12.7 psi)
- 三履爪 750 mm (29.5")；適用於軟岩 1.10 bar (15.9 psi) 地面壓力
MD6250 選配設備
動力傳動系統選項
- 壓縮機 (1,350 ft³/min、500 psi) – DTH 鑽孔套件，在 34.4 bar (500 psi) 下為 38.2 m³ (1,350 ft³/min)，含符合 ASME/CRN/AU 或 CE 的高壓儲氣槽 (500 psi)；包括錘具存放裝置和 113.5 l (30 Gal) 錘具潤滑系統
- 壓縮機 (1,500 ft³/min、350 psi) – DTH 鑽採套件，在 24.1 bar (350 psi) 下為 42.4 m³/min (1,500 ft³/min)，以及適用於 ASME/DRN/AU 或 CE 的高壓接收器槽；包含錘具存放裝置和 113.5 L (30 Gal) 錘具潤滑系統
機架
- 燃油箱加大容量 1,609 l (425 Gal)，總計 3,218 l (850 Gal) (自主套件需求)
- 位於非鑽孔端的平台，用於安裝滅火器和/或柴油發電機組
- 已備妥懸臂起重機 (不含懸臂起重機)
駕駛座選項
- 高級 – 附加熱和通風功能的皮革座椅、重型懸吊系統、雙層玻璃窗。可拆卸的鑽孔機窗戶護罩和面向動力傳動系統的窗戶護罩。前後窗附設儲物間和擋風玻璃雨刷
- LED 照明套件：
周邊提供 4,200 流明泛光燈，區域聚光燈為 1,950 流明。桅桿間隙燈和安裝於駕駛室的黃光頻閃燈，以及安裝於前方的運輸信號燈
- 使用聚光燈指向孔位的觀測口 (液壓操作)
- 折疊式訓練指導員座椅，附伸縮式座椅安全帶
- 車窗遮陽板
- 駕駛室壓力計
- 駕駛室車頂通道系統 (含爬梯、閥籠和扶手)
控制器
- Drill Assist (單趟移動自動鑽採)
鑽台附件
- 鑽台內建工具箱
- 附聚光燈的液壓觀測口
PRODUCT LINK™/TERRAIN
- Product Link (蜂巢式)
- Product Link (雙重：衛星與蜂巢式)
- 鑽採 Terrain (引導系統)/配備 G610 螢幕
駕駛員環境
- 折疊式訓練指導員座椅，附安全帶
- 駕駛室壓力計
- 車窗遮陽板
- 具豎梯、閥籠和扶手的駕駛室車頂進出系統 (僅適用於階梯和駕駛室走道)
機架/底板
- 燃油箱額外擴充 1416 L (374 Gal) 油箱總容量 2832 L (748 Gal)；自主套件必備
- 串接液壓階梯的機器出入口；包含駕駛室通往鑽機底板的走道
- 已備妥滅火裝置；安裝滅火器和/或柴油發電機組的平台
- 已備妥懸臂起重機 (只限安裝套件)
- 工具箱
技術產品
- Product Link Elite；衛星或雙重 (衛星與蜂巢式)
- 地形導引系統硬體
桅桿
- 附電纜和掛鉤的高架絞盤組件以及遙控裝置；變速驅動器，其額定負載大於 1,814 kg (4,000 lb)，通過鑽台、其長度可達 6.1 m (20')
- 旋轉鑽孔工具潤滑系統，容量 113.5 l (30 Gal)
- 附帶可重複灌注油箱的管道螺紋潤滑器，適用拋棄式潤滑油桶
- 11.2 m (36.7') 桅桿；斜角鑽採 – 垂直至 30° (以 5° 遞增)
- 13.6 m (44.6') 桅桿；斜角鑽採 – 垂直至 30° (以 5° 遞增)
- 附帶可重複灌注油箱或拋棄式潤滑油桶的鑽桿螺紋潤滑器
- 旋轉三錐鑽頭的工具潤滑系統 113.5 L (30 Gal)
- DTH 錘具和鑽頭的工具潤滑系統 (隨附於 HP 壓縮機套件中)
- 頂部絞盤組件附遠端、纜線和掛鉤
鑽頭，旋轉三錐鑽頭
- 旋轉應用建議
- 所有鑽頭都有標準噴嘴
- https://catpublications.com 搜尋 PEXQ1027，在岩層構造與鑽頭轉換對照表中取得 S/M/H 代碼
- 寄送一組鑽頭配置時可內含一托盤的鑽頭。額外托板可能需以額外卡車載運。
– 171 mm (6.75")，選項 1，(S2)
– 171 mm (6.75")，選項 2，(M1)
– 171 mm (6.75")，選項 3，(M3)
– 200 mm (7.875")，選項 1，(S2)
– 200 mm (7.875")，選項 2，(M1)
– 200 mm (7.875")，選項 3，(M3)
– 229 mm (9.0")，選項 1，(S3)
– 229 mm (9.0")，選項 2，(M2)
– 229 mm (9.0")，選項 3，(H1)
– 251 mm (9.875")，選項 1，(M1)
– 251 mm (9.875")，選項 2，(M3)
– 251 mm (9.875")，選項 3，(H1)
桅桿配件
- 11.2 m (36.7') 桅桿：液壓撈管器 – 一個液壓致動撈管器、液壓鑽頭籃'
- 13.6 m (44.6') 桅桿：液壓撈管器 – 一個液壓致動撈管器、外加一個鋼索撈管器、液壓鑽頭籃
鑽管*
- 標準轉盤管：10.6 m (35') 管，用於 11.2 m (36.7') 桅桿 – 允許四個 (4)
– 127 mm (5.0")
– 140 mm (5.5")
– 152 mm (6.0")
– 165 mm (6.5")
– 178 mm (7.0")
– 194 mm (7.625")
- 標準轉盤管：6.1 m (20') 管，用於 13.6 m (44.6') 桅桿 – 允許四個 (4)
– 127 mm (5.0")
– 140 mm (5.5")
– 152 mm (6.0")
– 165 mm (6.5")
– 178 mm (7.0")
– 194 mm (7.625")
- 標準轉盤管：10.6 m (35') 管，用於 11.2 m (36.7') 桅桿 – 允許兩個 (2)
– 兩支 (2) 7.62 m (25') 管，附連接 DTH 錘具或三錐鑽頭的轉接器 (不包括錘具和三錐鑽頭)
– 140 mm (5.5")
– 168 mm (6.625")
- 附註：*如為其他管徑請聯絡製造工廠
分離扳手 (選擇一項)
- 可換柄液壓分離扳手，尺寸 114 mm 至 152 mm (4.5" 至 6.0")
- 可換柄液壓分離扳手，尺寸 152 mm 至 216 mm (6.0" 至 8.5")
鑽採機具套件/11.2 M (36.7') 桅桿用雙用型鑽機
- 168 mm (6.625")；兩件式套管、管道定位器轉子、底板扳手、雙用型轉盤、每套兩件 7.62 m (25') 管道含接頭轉接器
減震器含交叉式轉接器 (DTH 必備，旋轉鑽機為選配) (選擇一種)
- 127 mm (5")
- 140 mm (5.5")
- 152 mm (6")
- 165 mm (6.5")
- 178 mm (7")
- 194 mm (7.625")
雙用途鑽孔/11.2 M (36.7') 桅桿用減震器
- 168 mm (6.625")，含長型頂端子轉接器
鑽機管道 – 13.7 m (44.9') 桅桿的 6.1 m (20') 管道；轉盤可接受四個
- 127 mm (5") 管道
- 152 mm (6") 管道
- 178 mm (7") 管道
- 194 mm (7.625") 管道
鑽機管道 – 11.2 M (36.7') 桅桿的 10.6 M (35') 管道；轉盤可接受四個
- 127 mm (5") 管道
- 140 mm (5.5") 管道
- 152 mm (6") 管道
- 165 mm (6.5") 管道
- 178 mm (7") 管道
- 194 mm (7.625") 管道
鑽機管道 – 11.2 M (36.7') 桅桿的 10.6 M (35') 管道；雙用型轉盤可接受兩個
- 168 mm (6.625")
三錐鑽頭組 – 每個托板有 9 組
- 171 mm (6.75") OPT 2、(M1)
- 171 mm (6.75") OPT 3、(M3)
- 171 mm (6.75") OPT 1、(S2)
- 200 mm (7.875") OPT 2、(M1)
- 200 mm (7.875") OPT 3、(M3)
- 200 mm (7.875") OPT 1、(S3)
- 229 mm (9") OPT 2、(M2)
- 229 mm (9") OPT 3、(H1)
- 229 mm (9") OPT 1、(M1)
- 251 mm (9.875") OPT 2、(M3)
- 251 mm (9.875") OPT 3、(H1)
DTH 錘具和鑽頭
- DTH 錘具 – 152.4 mm (6") 等級，含驅動部 (所有組件，更少 DTH 鑽頭組裝件)
- 鑽頭、2F-FF-S-HD
171 mm (6.75") 兩個沖鑽孔，平面附球面鎢鋼。重載型。
套件包含：每套 9 個鑽頭、每套 4 個驅動接頭、每套附加 3 個底閥 (配備 QL60 柄的鑽頭)
- 鑽頭、2F-FF-S
171 mm (6.75") 兩個沖鑽孔，平面附球面鎢鋼。
套件包含：每套 9 個鑽頭、每套 4 個驅動接頭、每套附加 3 個底閥 (配備 QL60 柄的鑽頭)
- 鑽頭、2F-CC-S
171 mm (6.75") 兩個沖鑽孔，凹面附球面鎢鋼。
套件包含：每套 9 個鑽頭、每套 4 個驅動接頭、每套附加 3 個底閥 (配備 QL60 柄的鑽頭)
- 鑽頭，2F-CV-S+B
171 mm (6.75") 鑽頭，兩個沖鑽孔，凸面附球面規和防彈硬面鎢鋼。
套件包含：每套 9 個鑽頭、每套 4 個驅動接頭、每套附加 3 個底閥 (配備 QL60 柄的鑽頭)
- 鑽頭，3F-CV-S+B
171 mm (6.75") 三個沖鑽孔，凸面附球面規和防彈硬面鎢鋼。
套件包含：每套 9 個鑽頭、每套 4 個驅動接頭、每套附加 3 個底閥 (配備 QL60 柄的鑽頭)
- 鑽頭，3F-FF-S+B
171 mm (6.75") 三個沖鑽孔，平面附球面規和防彈硬面鎢鋼。
套件包含：每套 9 個鑽頭、每套 4 個驅動接頭、每套附加 3 個底閥 (配備 QL60 柄的鑽頭)
- 鑽頭，3F-CC-S+B
171 mm (6.75") 三個沖鑽孔，凹面附球面規和防彈硬面鎢鋼。
套件包含：每套 9 個鑽頭、每套 4 個驅動接頭、每套附加 3 個底閥 (配備 QL60 柄的鑽頭)
維修套件/11.2 M (36.7') 或 13.6 M (44.6') 桅桿斜角鑽採用的油液系統
- 燃油和水快充以及自動潤滑系統
- 用於集中排放和加注潤滑油的維修中心、快充燃油和水、排放軟管和自動潤滑系統
維修工具
- 套管固定工具 – 102-194 mm (4.0-7.625")
- 作業機具
– 起重把手 (可依要求提供；試運轉時使用)- API 螺紋 89 mm (3.5")
- API 螺紋 114 mm (4.5")
- API 螺紋 140 mm (5.5")
- BECO 螺紋 102 mm (4.0")
- BECO 螺紋 114 mm (4.5")
- BECO 螺紋 152 mm (6.0")
- 起重把手：API 螺紋 89 mm (3.5")
- 起重把手：API 螺紋 114 mm (4.5")
- 起重把手：API 螺紋 140 mm (5.5")
- 起重把手：BECO 螺紋 102 mm (4.0")
- 起重把手：BECO 螺紋 114 mm (4.5")
- 起重把手：BECO 螺紋 152 mm (6.0")
氣候/區域考量
- 密封式蓄電池，共六 (6) 個 (寒冷天候 2 級和 4 級和/或半自主套件為必備）
- 等級 2 – 極地 – 溫度最低至 –18° C (0° F) 極地用液和潤滑劑
- 4 級 – 低溫可至 –40°C (–40°F)，50 hz 加熱組件，高壓壓縮機。極低溫流體。用於引擎冷卻液、主水箱和電池的燃燒柴油加熱器。用於接收槽和吸水管路的加熱毯。預留連接客戶提供之防水插座接頭 (240V/50A) 的接線盒。60 hz 電源須另外透過售後服務訂購 60 hz 電池充電器
塵土抑制
- 防塵簾，四面包覆阻隔，以液壓升降機升起前後防塵簾 (建議與集塵器一起使用)
- 離軌噴灑系統
- 噴水 1,271 l (336 Gal) 裝置加上 127 m³/min (4,500 ft³/min) 的乾式集塵器
- 高容量注水 2786 L (736 Gal)
– 底板下方水箱 (隔絕以適應極端寒冷氣候) 容量 1271 L (336 Gal)
– 平台上方水箱容量 1514 L (400 Gal)
- 防塵簾液壓升降機升起前後防塵簾 (建議與集塵器一起使用)
- 運輸裝置噴水打濕岩屑堆周圍的地面
兼容技术和服务
運用 Caterpillar 的連線資料和安全原則來增進效率、加強生產力並提高商業利潤。
Command
Fleet
Health
Terrain
-
Cat Command for Drilling (鑽採)
Cat® MineStar™ Command for Drilling (鑽採) 透過自動化實現符合成本效益且高精準度的鑽採作業，最終可降低作業成本、提高安全性並改善生產力。Command for Drilling (鑽採) 可確保每個鑽孔精確定位，鑽採高度和角度適當，且在爆破前保持穩定。具備多種功能，可讓工地管理人員按照自己的預算和需求進行鑽採系統的配置和自動化。從預先鑽孔規劃到爆破階段，Command 在碎石機和刨除的整個過程中都會對您的收益產生影響。
1
-
8
的
9 Items
項目
Cat® MineStar™ Command for Drilling (鑽採) 透過自動化實現符合成本效益且高精準度的鑽採作業，最終可降低作業成本、提高安全性並改善生產力。Command for Drilling (鑽採) 可確保每個鑽孔精確定位，鑽採高度和角度適當，且在爆破前保持穩定。具備多種功能，可讓工地管理人員按照自己的預算和需求進行鑽採系統的配置和自動化。從預先鑽孔規劃到爆破階段，Command 在碎石機和刨除的整個過程中都會對您的收益產生影響。
-
地面專用 Cat Fleet
Cat® MineStar Fleet 是機隊管理資訊的單一最佳來源。此系統整合機隊監控與管理，可與任何機器或系統搭配使用，對業務運作的各方面進行測量、管理和功能最大化，無論規模或類型均適用。Fleet 可即時查看循環時間、淨載重與其他關鍵操作參數。可監控機器位置和物料搬運情況，並在路線錯誤時發出警報，確保物料搬運到適當的位置。
1
-
8
的
9 Items
項目
Cat® MineStar Fleet 是機隊管理資訊的單一最佳來源。此系統整合機隊監控與管理，可與任何機器或系統搭配使用，對業務運作的各方面進行測量、管理和功能最大化，無論規模或類型均適用。Fleet 可即時查看循環時間、淨載重與其他關鍵操作參數。可監控機器位置和物料搬運情況，並在路線錯誤時發出警報，確保物料搬運到適當的位置。
-
Cat Health
透過定期監控機器狀況，礦場可以採取更積極的方法進行保養和修理。此方法的關鍵要素是設備運作狀況資料。此資料可幫助礦場在設備出現故障之前及早發現問題。
在正確時機取得正確的資料，對於提升業務情報和機器預測分析至關重要。Cat® MineStar™ Health 可讓您連線至您的機器並提供重要資訊，協助您滿足此需求。MineStar Health 產品組合套件包含連線啟用器 (用於收集、轉換和傳輸設備資料)；以及應用程式 (用於視覺化、分析和報告設備運作狀況資料)。
1
-
8
的
9 Items
項目
透過定期監控機器狀況，礦場可以採取更積極的方法進行保養和修理。此方法的關鍵要素是設備運作狀況資料。此資料可幫助礦場在設備出現故障之前及早發現問題。
在正確時機取得正確的資料，對於提升業務情報和機器預測分析至關重要。Cat® MineStar™ Health 可讓您連線至您的機器並提供重要資訊，協助您滿足此需求。MineStar Health 產品組合套件包含連線啟用器 (用於收集、轉換和傳輸設備資料)；以及應用程式 (用於視覺化、分析和報告設備運作狀況資料)。
-
鑽採專用 Cat Terrain
有效採礦就從準確鑽採開始。這代表每個鑽孔都必須按照計畫進行鑽採，角度和深度也必須適當正確。鑽採專用 Cat® MineStar™ Terrain 提供高精度導引，協助駕駛員按照圖形準確高效地完成作業。此系統還能帶來其他好處，例如提高安全性、降低成本並記錄鑽採分層資料，以協助規劃爆破作業和改進破碎度。它也能搭配所有品牌的鑽機，並與 MineStar 和其他礦場管理系統順暢通訊。
1
-
8
的
9 Items
項目
有效採礦就從準確鑽採開始。這代表每個鑽孔都必須按照計畫進行鑽採，角度和深度也必須適當正確。鑽採專用 Cat® MineStar™ Terrain 提供高精度導引，協助駕駛員按照圖形準確高效地完成作業。此系統還能帶來其他好處，例如提高安全性、降低成本並記錄鑽採分層資料，以協助規劃爆破作業和改進破碎度。它也能搭配所有品牌的鑽機，並與 MineStar 和其他礦場管理系統順暢通訊。
參加互動式虛擬產品導覽，探索 MD6250 的出色功能和優點。
開始 MD6250 導覽
close
媒體庫
照片
影片
360° 檢視
MD6250 旋轉爆破孔鑽機
MD6250 旋轉爆破孔鑽機
MD6250 旋轉爆破孔鑽機
MD6250 旋轉爆破孔鑽機
CM20190906-3abee-8cbc4

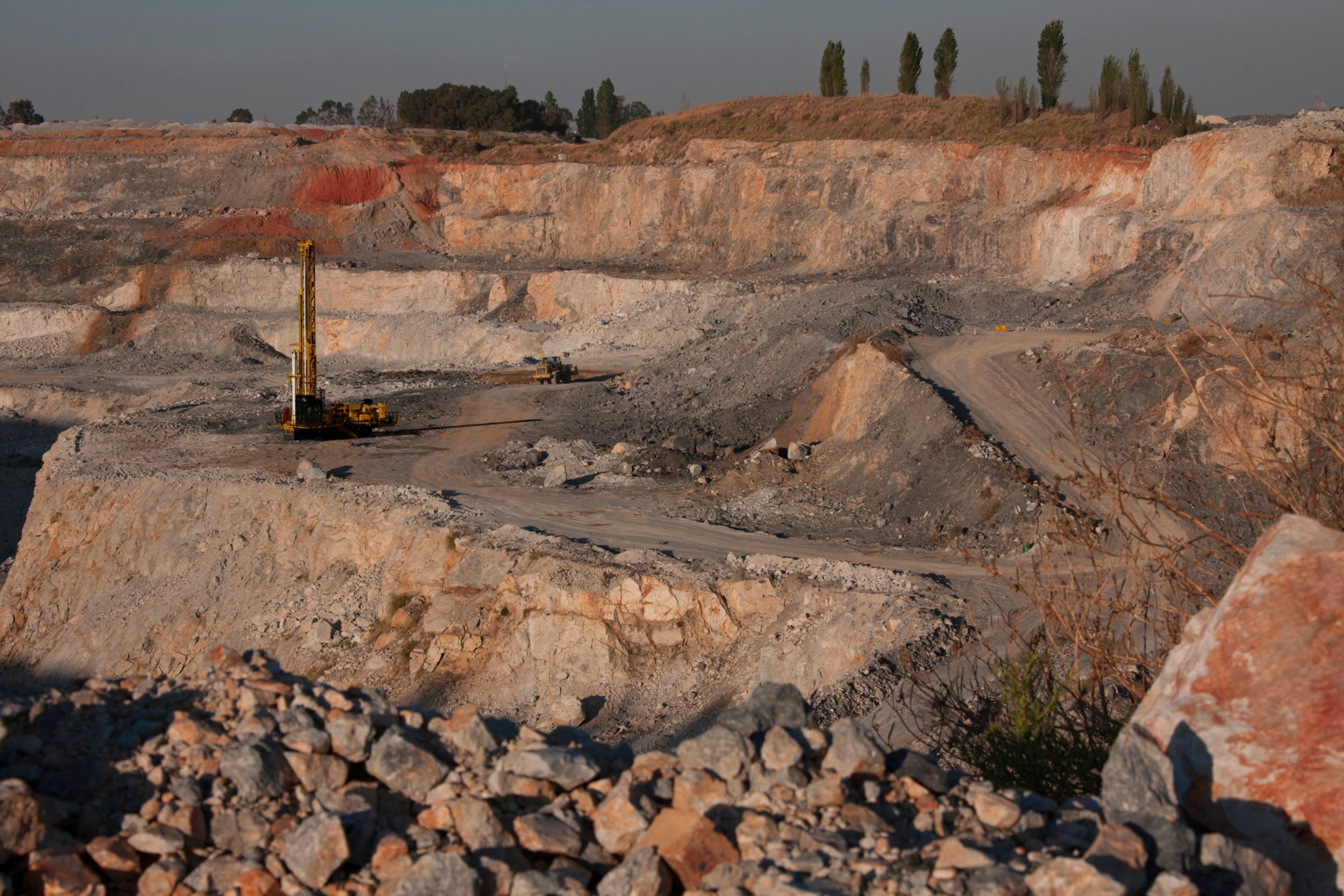

CM20170606-44470-42156
MD6250 旋轉爆破孔鑽機
Cat MD6250 新世代概觀
了解 MD6250 如何與客戶經常比較的產品進行比較。
孔鑽機
MD6250
已選擇
- 孔直徑
- 165-250 mm (6.5-9.875")
- 165-250 mm (6.5-9.875")
- 引擎
- Cat® C27
- Cat® C27
- 鑽頭負載
- 最高可達 32,655 kg (最高可達 71,993 lb)
- 最高可達 32,655 kg (最高可達 71,993 lb)
孔鑽機
MD6200
- 孔直徑
- 140-200 mm (5.5-7.87")
- 140-200 mm (5.5-7.87")
- 引擎
- Cat® C18
- Cat® C18
- 鑽頭負載
- 最高 16,964 kg (37,400 lb)
- 最高 16,964 kg (37,400 lb)
孔鑽機
MD6310
- 孔直徑
- 229-311 mm (9-12.25")
- 229-311 mm (9-12.25")
- 引擎
- Cat® C32B
- Cat® C32B
- 鑽頭負載
- 高達 42,149 kg (高達 92,922 lb)
- 高達 42,149 kg (高達 92,922 lb)
