R1600H

Cargadores de carga, acarreo y descarga (LHD) para minería subterránea R1600H

Consultar Precio Buscar un distribuidor

Especificaciones principales

Modelo de motor
Cat® C11
Cat® C11
Potencia del motor: motor Tier 3 (ISO 14396:2002)
271 hp
202 kW
Capacidad de carga útil nominal
22487 lb
10200 kg

Descripción general

Más rápido. Más inteligente. Más seguro.

El Cargador Subterráneo R1600H Cat® tiene un tren de fuerza optimizado específicamente para la velocidad en pendiente, que además permite superar las malas condiciones del terreno y ofrecer la máxima producción en todas las gamas de velocidad. Tiene la potencia y la durabilidad necesarias para trabajar en condiciones difíciles, pero su control preciso y operación eficiente hacen que se destaque. Ofrece una estabilidad superior, excavación y levantamiento excepcionales, y una variedad de funciones que mejoran la eficiencia, además de una transmisión que proporciona una potencia constante.
El R1600H también ofrece una variedad de características de seguridad, desde una cabina certificada FOPS/ROPS (Falling Object Protective Structure, Estructura de protección contra la caída de objetos/Rollover Protective Structure, Estructura de protección en caso de vuelcos) y vidrio de seguridad hasta la posibilidad de incorporar operaciones autónomas. Gracias a la durabilidad extrema integrada en la estructura, el cargador puede ser productivo para hasta cuatro reconstrucciones. El R1600H es la opción ideal para el Camión Cat AD30.

Beneficios

Una combinación perfecta

Combinación perfecta en 3 pasadas con el Camión Articulado Subterráneo Cat AD30

Seguridad integral

Con características como el sistema de detección de presencia del operador y operación optativa autónoma o de línea de visión

Durabilidad legendaria

Puede mantener la productividad a través de 3 a 4 reconstrucciones gracias a la durabilidad extrema integrada en nuestras estructuras

Características de un vistazo

Especificaciones Equipos estándar Equipos opcionales

Especificaciones del producto para R1600H

Descargar Imprimir
Modelo de motor Cat® C11 Cat® C11
Potencia del motor: motor Tier 3 (ISO 14396:2002) 271 hp 202 kW
Potencia del motor: motor de VR (ISO 14396:2002) 271 hp 202 kW
Calibre 5.1 pulg 130 mm
Carrera 5.5 pulg 140 mm
Cilindrada 680.4 pulg³ 11.1 L
Nota (1) Las clasificaciones de potencia corresponden a una velocidad nominal de 1.800 rpm cuando se prueban según las condiciones de referencia para la norma especificada. Las clasificaciones de potencia corresponden a una velocidad nominal de 1.800 rpm cuando se prueban según las condiciones de referencia para la norma especificada.
Nota (2) Todas las condiciones de clasificación se basan en ISO/TR14396:2002, condiciones normales de aire de admisión con una presión barométrica total de 100 kPa (29,5 pulg Hg), con una presión de vapor de 1 kPa (0,295 pulg Hg) y 25 °C (77 °F). Rendimiento medido utilizando combustible según las especificaciones de EPA en 40 CFR Parte 1065 y especificaciones de la Unión Europea en la Directiva 97/68/CE con una densidad de 0,845 a 0,850 kg/L a 15 °C (59 °F) y temperatura de admisión de combustible de 40 °C (104 °F). Todas las condiciones de clasificación se basan en ISO/TR14396:2002, condiciones normales de aire de admisión con una presión barométrica total de 100 kPa (29,5 pulg Hg), con una presión de vapor de 1 kPa (0,295 pulg Hg) y 25 °C (77 °F). Rendimiento medido utilizando combustible según las especificaciones de EPA en 40 CFR Parte 1065 y especificaciones de la Unión Europea en la Directiva 97/68/CE con una densidad de 0,845 a 0,850 kg/L a 15 °C (59 °F) y temperatura de admisión de combustible de 40 °C (104 °F).
Nota (3) No se requiere reducción de potencia del motor hasta 3.048 m (10.000') para el motor Tier 3 y 1.828 m (6.000') para el motor VR. No se requiere reducción de potencia del motor hasta 3.048 m (10.000') para el motor Tier 3 y 1.828 m (6.000') para el motor VR.
Nota (4) Paquete de reducción de ventilación optativo disponible. Paquete de reducción de ventilación optativo disponible.
Nota (5) También se ofrece un motor optativo con emisiones equivalentes a Tier 3 de la EPA de EE.UU./Stage IIIA de la Unión Europea. También se ofrece un motor optativo con emisiones equivalentes a Tier 3 de la EPA de EE.UU./Stage IIIA de la Unión Europea.
Capacidad de carga útil nominal 22487 lb 10200 kg
Peso bruto de la máquina 97453 lb 44204 kg
Carga de equilibrio estático - Recto hacia delante - Brazos de levantamiento horizontal 57110 lb 25905 kg
Carga de equilibrio estático - Giro pleno - Brazos de levantamiento horizontal 46067 lb 21803 kg
Fuerza de desprendimiento: inclinación (ISO) 39524 lb 17928 kg
Fuerza de desprendimiento: levantamiento (ISO) 42333 lb 19202 kg
Peso en orden de trabajo* 66469 lb 30150 kg
Peso en orden de trabajo* - Eje delantero 28404 lb 12884 kg
Peso en orden de trabajo*: eje trasero 38065 lb 17266 kg
Peso en orden de trabajo + carga útil nominal* 88956 lb 40350 kg
Peso en orden de trabajo + carga útil nominal* - Eje delantero 62011 lb 28128 kg
Peso en orden de trabajo + carga útil nominal* - Eje trasero 26944 lb 12222 kg
Nota * Pesos calculados. * Pesos calculados.
Avance - 1 2.8 milla/h 4.5 km/h
Avance - 2 5.6 milla/h 9 km/h
Avance - 3 10.4 milla/h 16.8 km/h
Avance - 4 17.1 milla/h 27.5 km/h
Retroceso - 1 3.1 milla/h 5 km/h
Retroceso - 2 6.8 milla/h 11 km/h
Retroceso - 3 11.8 milla/h 19 km/h
Retroceso: 4 18.2 milla/h 29.3 km/h
Levantamiento 7.6 s 7.6 s
Descarga 1.6 s 1.6 s
Descenso, vacío, libre 2 s 2 s
Tiempo total de ciclo 11.2 s 11.2 s
Capacidades del cucharón 4,2-5,9 m³ (5,5-7,7 yd³) 4,2-5,9 m³ (5,5-7,7 yd³)
Cucharón de descarga: 1 5.5 yd³ 4.2 m³
Cucharón de descarga: 2 - Cucharón estándar 6.3 yd³ 4.8 m³
Cucharón de descarga: 3 7.3 yd³ 5.6 m³
Cucharón de descarga: 4 7.7 yd³ 5.9 m³
Cucharón expulsor 6.3 yd³ 4.8 m³
Cucharón empernado 6.9 yd³ 5.3 m³
Radio de espacio libre exterior* 261.3 pulg 6638 mm
Radio de espacio libre interior* 129.6 pulg 3291 mm
Oscilación del eje 10° 10°
Ángulo de articulación 42.5° 42.5°
Nota *Las dimensiones de espacio libre se usan solo como referencia. *Las dimensiones de espacio libre se usan solo como referencia.
Tamaño del neumático 18 × R25 18 × R25
Cárter del motor: con filtro 8.98 gal (EE.UU.) 34 L
Transmisión 12.4 gal (EE.UU.) 47 L
Tanque hidráulico 33 gal (EE.UU.) 125 L
Sistema de enfriamiento 16.1 gal (EE.UU.) 61 L
Diferencial y mandos finales delanteros 21.1 gal (EE.UU.) 80 L
Diferencial y mandos finales traseros 21.1 gal (EE.UU.) 80 L
Tanque de combustible 105.7 gal (EE.UU.) 400 L
Tanque de combustible secundario (si tiene) 87.2 gal (EE.UU.) 330 L
Normas Cabina certificada ROPS/FOPS Cabina certificada ROPS/FOPS

R1600H Equipos estándar

Imprimir

SISTEMA ELÉCTRICO

  • Alarma reversible
  • Alternador de 95 amperios
  • Interruptor de desconexión de la batería a nivel del suelo
  • Baterías de poco mantenimiento
  • Conector de diagnóstico
  • Interruptor de parada del motor.
  • Iluminación:
    • – Externa, frontal, trasera, halógena
    • – Parada, única, halógena
  • Grupo del receptáculo, arranque auxiliar
  • Motor de arranque, eléctrico, 24 voltios
  • Sistema de arranque y carga

NEUMÁTICOS, LLANTAS Y RUEDAS

  • Los neumáticos se deben seleccionar de la sección de accesorios obligatorios
    • – Neumático, 18 × R25 VSMS L5S Bridgestone

ENTORNO DEL OPERADOR

  • Aplicación del freno automático (ABA, Automatic Brake Application)
  • Cabina con certificación ROPS/FOPS
  • Pantalla a color de uso múltiple (CMPD):
    • – Medidores de freno delantero y trasero
    • – Presión de la transmisión
    • – Diagnóstico del sistema
    • – Advertencia de presión residual
  • Bocinas eléctricas
  • Instrumentos/medidores:
    • – Velocímetro/tacómetro
    • – Nivel del combustible
    • – Temperatura del aceite hidráulico
    • – Temperatura del refrigerante del motor
    • – Temperatura del aceite de la transmisión
  • Sistema de detección de presencia del operador
  • Controles piloto del implemento hidráulico (palanca universal única)
  • Asiento del operador con suspensión y cinturón de seguridad retráctil:
    • – Asiento, suspensión, vinilo
  • Sistema de dirección secundaria
  • Dirección STIC™
  • Acelerador:
    • – Pedal, acelerador

OTROS EQUIPOS ESTÁNDARES

  • Enfriamiento del eje del freno
  • Tapa del radiador de liberación manual
  • Purificador/silenciador del escape catalítico
  • Cucharón de descarga (4,8 m3/6,3 yd3)
  • Calcomanías, símbolos pictográficos internacionales
  • Accesorio para barra de tiro empernado
  • Sistema de llenado rápido:
    • – Refrigerante
    • – Aceite del motor
    • – Combustible
    • – Aceite hidráulico
    • – Aceite de la transmisión
  • Guardabarros delanteros y traseros
  • Mampara contra el fuego
  • Protectores, motor y transmisión
  • Asideros
  • Sistema de lubricación:
    • – Semicentralizado
  • Barras de protección, bastidor trasero
  • Rejilla del radiador abatible
  • Muestra de aceite de servicio
  • Válvula, drenaje, filtro de aceite de la transmisión
  • Ventanas:
    • – Ventana, panel único

TREN DE FUERZA

  • Frenos de discos múltiples sumergidos en aceite, completamente hidráulicos y cerrados (SAFR™)
  • Motor:
    • – Cat C11 de 6 cilindros, diésel
    • – Posenfriador aire a aire (ATAAC, Air-to-air aftercooler)
  • Adaptadores de combustible:
    • – Tanque de combustible, único, adaptador estándar
  • Cebado auxiliar de combustible
  • Protectores térmicos
  • Antefiltro de la admisión de aire del motor
  • Convertidor de par con embrague de traba automática
  • Servotransmisión planetaria automática (4F/4R)
  • Neutralizador de la transmisión

R1600H Equipos opcionales

Imprimir

SISTEMA ELÉCTRICO

  • Iluminación:
    • – Luces de trabajo, LED

TREN DE FUERZA

  • Frenos de discos múltiples sumergidos en aceite, completamente hidráulicos y cerrados (SAFR™)
  • Motor:
    • – Opciones de postratamiento: DPF (flujo interno)
  • Opciones de motor:
    • – Motor de VR
    • – Motor de VR, listo para el flujo interno
    • – Motor, Tier 3
  • Adaptadores de combustible:
    • – Tanque de combustible, dual, adaptador estándar
    • – Tanque de combustible, simple, llenado rápido
    • – Tanque de combustible, dual, llenado rápido
  • Activación del interruptor del freno de estacionamiento: empujar para aplicar/tirar para aplicar
  • Radiador, alta eficiencia
  • Dirección reversible

ENTORNO DEL OPERADOR

  • Estación del operador con ROPS/FOPS cerrada:
    • – Aire acondicionado
    • – Presurizador y filtro de la cabina
    • – Luz de techo
    • – Montante de la puerta
    • – Calentador
    • – Compartimiento de radio listo para instalación de radio y altavoces
    • – Control de limpiaparabrisas, intermitentes
  • Conducto de aire, desviador de flujo
  • Cronómetro de funcionamiento en vacío (cabina abierta o cerrada)
  • Asiento del operador con suspensión y cinturón de seguridad retráctil:
    • – Asiento en T, suspensión, vinilo
    • – Asiento, suspensión, aire, vinilo
    • – Asiento en T, suspensión, aire
    • – Cubierta del asiento
  • Acelerador:
    • – Pedal, acelerador

TECNOLOGÍA

  • Command for Underground*
  • * Consulte con su representante regional comercial o de tecnología antes de actualizar su máquina para que se utilice Command for Underground.
  • Interfaz de control remoto (no incluye el transmisor ni el receptor), incluye luces de advertencia (verdes)
    • – Cattron
    • – RCT

NEUMÁTICOS, LLANTAS Y RUEDAS

  • Llantas:
    • – Repuesto, sin cámara
    • – Numeración de identificación de llantas

OTROS EQUIPOS OPTATIVOS

  • Configuraciones de liberación del freno (incluyen liberación de la dirección):
    • – Gancho de recuperación
    • – Barra de recuperación
  • Cucharones:
    • – Varios tamaños, descarga (4,2 m3/5,5 yd3, 5,6 m3/7,3 yd3, 5,9 m3/7,7 yd3)
    • – Cucharón empernado (5,3 m3/6,9 yd3)
    • – Expulsor (4,8 m3/6,3 yd3)
    • – Labio estándar o empernado
    • – Cuchilla empernada
    • – Cuchilla Cat modular soldada
    • – Labio completamente soldado o soldado por puntos
    • – Cubiertas protectoras, cucharón expulsor y de descarga
    • – Sistema de placas de desgaste fijadas mecánicamente (MAWPS, Mechanically Attached Wear Plates System)
    • – Barras de desgaste, cucharón expulsor y de descarga
    • – Revestimiento de desgaste
  • Accesorio para barra de tiro empernado
  • Sistema de llenado rápido:
    • – Refrigerante
    • – Aceite del motor
    • – Combustible
    • – Aceite hidráulico
    • – Aceite de la transmisión
  • Fluidos:
    • – Combustible para climas árticos
    • – Refrigerante para climas árticos
  • Protectores, luz y ventana
  • Grupo de levantamiento y traslado en la mina
  • Sistema de lubricación:
    • – Centralizado
    • – Automático
  • Sistema de control de amortiguación
  • Herramientas de servicio
  • Barras de protección contra el desgaste:
    • – Cabina
    • – Tanque hidráulico
    • – Radiador
  • Calzos para ruedas
  • Ventanas:
    • – Ventana, panel único

Tecnología y servicios compatibles

Aproveche los datos conectados y los principios de seguridad de Caterpillar para mejorar la eficiencia, aumentar la productividad y hacer que su negocio sea más rentable.

  • Command for Underground de Cat

    Command for Underground de Cat® MineStar™ permite la operación remota de máquinas de carga, acarreo y descarga para ofrecer productividad inmediata y mejoras en la eficiencia de su operación. El sistema mejora la seguridad, ya que mantiene a los operadores lejos de entornos peligrosos. También ofrece mejoras en la utilización de la máquina en comparación con las operaciones de limpieza con línea de visión, ya que reduce el tiempo de inactividad por cambios de jornada de trabajo, los tiempos de voladura y cualquier otra situación que requiere que el operador deje el sitio.
    Las opciones van desde una solución simple con línea de visión hasta una autonomía total. Este enfoque modular permite a los responsables de la operación de la mina obtener valor con las opciones iniciales menos costosas y, luego, expandir y adaptar su implementación a medida que aumenta la madurez de la tecnología.

    Explore la tecnología
1 - 8 de 9 Items Artículos
Anterior Siguiente

Command for Underground de Cat® MineStar™ permite la operación remota de máquinas de carga, acarreo y descarga para ofrecer productividad inmediata y mejoras en la eficiencia de su operación. El sistema mejora la seguridad, ya que mantiene a los operadores lejos de entornos peligrosos. También ofrece mejoras en la utilización de la máquina en comparación con las operaciones de limpieza con línea de visión, ya que reduce el tiempo de inactividad por cambios de jornada de trabajo, los tiempos de voladura y cualquier otra situación que requiere que el operador deje el sitio.
Las opciones van desde una solución simple con línea de visión hasta una autonomía total. Este enfoque modular permite a los responsables de la operación de la mina obtener valor con las opciones iniciales menos costosas y, luego, expandir y adaptar su implementación a medida que aumenta la madurez de la tecnología.

Explore la tecnología

  • Cat Detect for Underground

    ¿Cuánto más segura sería su operación si tuviera visibilidad de todos los trabajadores en operaciones subterráneas? ¿Qué haría si pudiera alertar a los operadores sobre peligros potenciales antes de que se conviertan en amenazas? ¿Y si pudiera identificar a los operadores fatigados? Con Detect for Underground de Cat® MineStar™, puede hacer todo esto. Detect for Underground aborda los riesgos para las personas y los activos, ya que le permite "ver" en la oscuridad. Con un sistema de detección de proximidad entre pares de alta precisión y una red de comunicaciones revolucionaria, Detect puede prevenir incidentes y rastrear personas y máquinas, dondequiera que se encuentren bajo tierra, en tiempo real. Detect proporciona conocimiento de la posición a los operadores y les proporciona alertas sobre los peligros antes de que se conviertan en una amenaza, sin depender de la infraestructura de la mina.

    Explore la tecnología
1 - 8 de 9 Items Artículos
Anterior Siguiente

¿Cuánto más segura sería su operación si tuviera visibilidad de todos los trabajadores en operaciones subterráneas? ¿Qué haría si pudiera alertar a los operadores sobre peligros potenciales antes de que se conviertan en amenazas? ¿Y si pudiera identificar a los operadores fatigados? Con Detect for Underground de Cat® MineStar™, puede hacer todo esto. Detect for Underground aborda los riesgos para las personas y los activos, ya que le permite "ver" en la oscuridad. Con un sistema de detección de proximidad entre pares de alta precisión y una red de comunicaciones revolucionaria, Detect puede prevenir incidentes y rastrear personas y máquinas, dondequiera que se encuentren bajo tierra, en tiempo real. Detect proporciona conocimiento de la posición a los operadores y les proporciona alertas sobre los peligros antes de que se conviertan en una amenaza, sin depender de la infraestructura de la mina.

Explore la tecnología

  • Fleet for Underground de Cat

    Fleet for Underground de Cat® MineStar™ proporciona visibilidad en tiempo real del tiempo de ciclo, la carga útil y otros parámetros de operación clave. Permite registrar los datos y darles seguimiento automáticamente a lo largo de la cadena de valor y proporciona información que lo ayudará a identificar qué funciona y mejorar lo que no. Gracias a nuestra tecnología patentada de posicionamiento subterráneo de alta precisión, las minas pueden seguir con precisión al personal y los activos con una exactitud submétrica. Esto también le proporciona acceso a información calve del ciclo, para que pueda comprender mejor el uso de la máquina y la eficiencia general de las operaciones. La gestión de tareas bidireccional en tiempo real proporciona datos esenciales que inciden positivamente en la productividad y ayudan a optimizar toda la operación de la mina.

    Explore la tecnología
1 - 8 de 9 Items Artículos
Anterior Siguiente

Fleet for Underground de Cat® MineStar™ proporciona visibilidad en tiempo real del tiempo de ciclo, la carga útil y otros parámetros de operación clave. Permite registrar los datos y darles seguimiento automáticamente a lo largo de la cadena de valor y proporciona información que lo ayudará a identificar qué funciona y mejorar lo que no. Gracias a nuestra tecnología patentada de posicionamiento subterráneo de alta precisión, las minas pueden seguir con precisión al personal y los activos con una exactitud submétrica. Esto también le proporciona acceso a información calve del ciclo, para que pueda comprender mejor el uso de la máquina y la eficiencia general de las operaciones. La gestión de tareas bidireccional en tiempo real proporciona datos esenciales que inciden positivamente en la productividad y ayudan a optimizar toda la operación de la mina.

Explore la tecnología

Hay folletos de productos y mucho más listos para la descarga.

Realice el recorrido interactivo virtual del producto para explorar las excelentes características y beneficios del R1600H

Comenzar el recorrido del modelo R1600H
close

Galería de medios

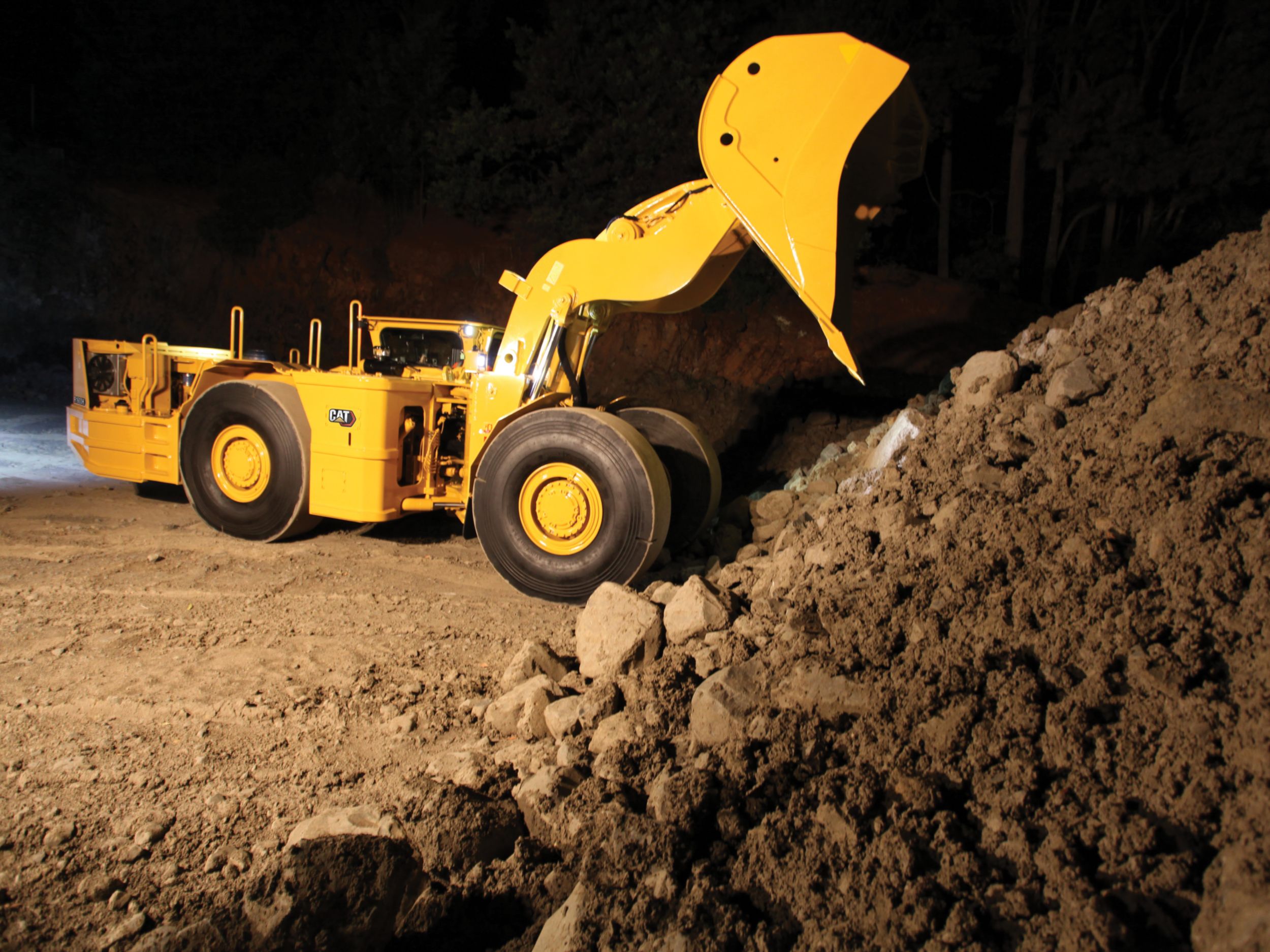

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)
Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)
Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)
Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)
Cargador Subterráneo para Minería R1600H de carga, acarreo y descarga (LHD)

R1600H Video

UG Loader Video

Video de compromiso de HRV

R1600H Video
UG Loader Video
Video de compromiso de HRV

360 View
360 View

Maximice la inversión de sus equipos con los productos Cat relacionados

Equipos subterráneos para roca dura

Camiones subterráneos para minería

Vea cómo R1600H se compara otros productos consultados con frecuencia.

Equipos subterráneos para roca dura
Seleccionado
R1600H
R1600H
Modelo de motor
Cat® C11
Cat® C11
Potencia del motor: motor Tier 3 (ISO 14396:2002)
271 hp
202 kW
Capacidad de carga útil nominal
22487 lb
10200 kg
Equipos subterráneos para roca dura
R1300G
R1300G
Modelo de motor
Cat® 3306B DITA
Cat® 3306B DITA
Potencia del motor: ISO 14396:2002
157 hp
117 kW
Capacidad de carga útil nominal
14991 lb
6800 kg
Ver detalles
Equipos subterráneos para roca dura
R1700
R1700
Modelo de motor
Cat® C13
Cat® C13
Potencia del motor - Motor Stage V ISO 14396:2002
345 hp
257 kW
Capacidad de carga útil nominal
33069 lb
15000 kg
Ver detalles

Utilice la herramienta de comparación para comparar las especificaciones detalladas de los modelos de Cat y de la competencia.

COMPARAR TODOS LOS MODELOS

Productos

Servicios y respaldo

Información de la empresa

¿Cómo podemos ayudar?

Soluciones para la industria

CONÉCTESE CON CAT

public North America ‧ Español edit

MARCAS DE CATERPILLAR

  • US- Español
  • © 2025 Caterpillar. Todos los derechos reservados.
