Vue d'ensemble

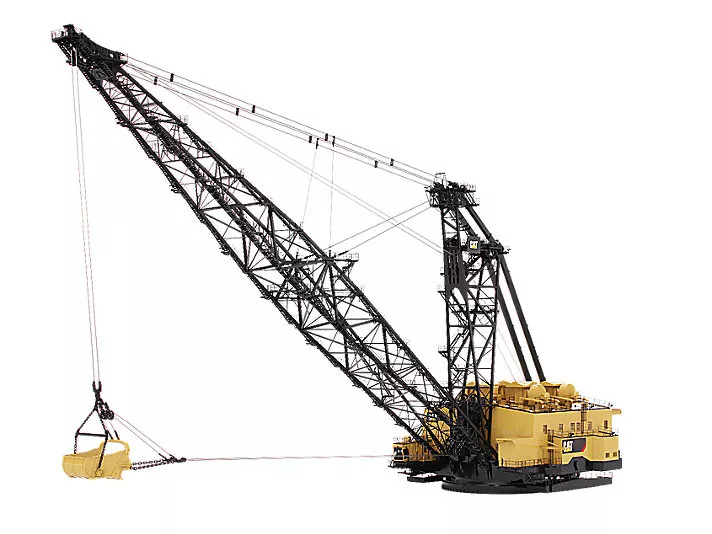

Draglines Cat® : les machines les plus productives et polyvalentes du marché.

Ancrage : base 15,6 m (51 ft)

Largeur et longueur des patins 2,7 m × 16,8 m (9 ft × 55 ft) 2,7 m × 16,8 m (9 ft × 55 ft) Less

Ancrage : base 15,24 m (50 ft)

Largeur hors tout patins inclus 71.0 ft 21.6 m Less
Longueur de marche (approximative) 7.0 ft 2.1 m Less
Zone de roulement combinée 990.0 pi² 92.0 m² Less

Base : 15,24 m (50 ft)

Couronne d'orientation (diamètre du pas) 42.5 ft 12.95 m Less
Diamètre du rail circulaire 50.0 ft 15.24 m Less
Diamètre extérieur 51.0 ft 15.6 m Less
Rouleaux (diamètre moyen) 10.25 in 260.0 mm Less
Zone de roulement 2043.0 pi² 189.8 m² Less

Châssis pivotant : base 15,6 m (51 ft)

Châssis de tourelle de la machine (largeur × longueur) 13,1 m × 23,39 m (43 ft × 76 ft 9 in) 13,1 m × 23,39 m (43 ft × 76 ft 9 in) Less

Châssis pivotant : base 15,24 m (50 ft)

Profondeur des poutres 6.56 ft 2.0 m Less

Circuit électrique : base 15,6 m (51 ft)

Moteurs d'entraînement 2 × 1 230 kW (2 × 1 650 hp) 2 × 1 230 kW (2 × 1 650 hp) Less
Moteurs d'orientation 4 × 373 kW (4 × 500 HP) 4 × 373 kW (4 × 500 HP) Less
Moteurs de déplacement Un moteur d'entraînement à arbre classique débrayé Un moteur d'entraînement à arbre classique débrayé Less
Moteurs de levage 2 × 1 230 kW (2 × 1 650 hp) 2 × 1 230 kW (2 × 1 650 hp) Less

Dimensions (approximatives) : base 15,24 m (50 ft)

Diamètre du pas de poulie de la pointe 90.0 in 228.6 cm Less
Hauteur de dégagement 7.55 ft 2.3 m Less
Hauteur du pied de la flèche 13.45 ft 4.1 m Less
Rayon au pied de la flèche 20.34 ft 6.2 m Less
Rayon de dégagement 55.45 ft 16.9 m Less

Poids

Longueur de la flèche : 76,2 m (250 ft) – Poids de travail, approximatif avec godet 3860000.0 lb 1751000.0 Less
Longueur de la flèche : 76,2 m (250 ft) – Poids du ballast, fourni par le client 660000.0 lb 300000.0 Less
Longueur de la flèche : 76,2 m (250 ft) – Poids net, national, approximatif avec godet 3200000.0 lb 1451000.0 Less
Longueur de la flèche : 83,8 m (275 ft) – Poids de travail, approximatif avec godet 3950000.0 lb 1792000.0 Less
Longueur de la flèche : 83,8 m (275 ft) – Poids du ballast, fourni par le client 700000.0 lb 318000.0 Less
Longueur de la flèche : 83,8 m (275 ft) – Poids net, national, approximatif avec godet 3250000.0 lb 1474000.0 Less
Longueur de la flèche : 96 m (315 ft) – Poids de travail, approximatif avec godet 4350000.0 lb 1973127.0 Less
Longueur de la flèche : 96 m (315 ft) – Poids du ballast, fourni par le client 850000.0 lb 385554.0 Less
Longueur de la flèche : 96 m (315 ft) – Poids net, national, approximatif avec godet 3500000.0 lb 1587573.0 Less
Remarque (1) Les exigences relatives au ballast et le poids net de la machine varient en fonction de la longueur de la flèche ainsi que de la charge de suspension nominale. Les exigences relatives au ballast et le poids net de la machine varient en fonction de la longueur de la flèche ainsi que de la charge de suspension nominale. Less
Remarque (2) Le poids en ordre d'expédition peut varier de ±5 % Le poids en ordre d'expédition peut varier de ±5 % Less

Spécifications

Capacité du godet 24 à 34 m3 (31 à 44 yd3) 24 à 34 m3 (31 à 44 yd3) Less
Longueur de la flèche 75 à 101 m (246 à 331 ft) 75 à 101 m (246 à 331 ft) Less
Poids de travail (approximatif) 1 770 000 à 1 988 000 kg (3 902 000 à 4 382 000 lb) 1 770 000 à 1 988 000 kg (3 902 000 à 4 382 000 lb) Less
Charge suspendue nominale 71 000 à 102 100 kg (156 500 à 225 000 lb) 71 000 à 102 100 kg (156 500 à 225 000 lb) Less
