La Machine forestière FM538 Cat® peut charger des tombereaux, traiter des grumes, construire des routes et bien plus encore, grâce à un large éventail de configurations et d'équipements.

Machines forestières FM538 GF/FM538 LL

Demander un devis Trouver concessionnaire

Caractéristiques clés

Modèle de moteur
C7.1 Cat
C7.1 Cat
Puissance nette – ISO 9249
172 HP
129 kW
Puissance moteur – ISO 14396
174 HP
129 kW

Aperçu

Rend les travaux forestiers productifs et rentables

La FM538 Cat® est le meilleur choix de sa catégorie pour les exploitants forestiers d'aujourd'hui. Avec sa cabine haute visibilité pour exploitation forestière et ses configurations pour l'abattage et le transport de grumes personnalisées en usine afin de répondre à vos besoins, la FM538 rend votre travail dans les bois plus productif et plus rentable.

Avantages

Conçu pour le confort et la facilité d'utilisation

Disponible avec un choix d'entrée arrière ou latérale, la cabine ROPS certifiée pour les travaux forestiers est insonorisée, étanchéifiée et offre une vue exceptionnelle et dégagée sur la tâche à accomplir.

Augmente la production

Déplace les grumes lourds en toute confiance grâce à un couple de rotation supérieur. Le mode de levage pour charges lourdes augmente la pression pour offrir des performances supplémentaires lors du traitement de bois d'œuvre de plus grande taille, et ce jusqu'à la fin de la tâche.La vitesse de translation plus rapide et le plus grand train de roulement vous permettent de gravir, de descendre et de passer par-dessus les souches plus rapidement.

Permet d'économiser du temps et de l'argent

Bénéficiez d'une plus grande disponibilité et de coûts réduits grâce aux filtres à carburant et à huile hydraulique plus longue durée. Les filtres à carburant Cat® offrent une double durée de service par rapport aux filtres précédents et le filtre de retour d'huile hydraulique offre une durée de service supérieure.

Spécifications produit pour FM538 GF/FM538 LL

Modèle de moteur C7.1 Cat C7.1 Cat
Puissance nette – ISO 9249 172 HP 129 kW
Puissance moteur – ISO 14396 174 HP 129 kW
Puissance nette – ISO 9249 (DIN) 175 HP (unités métriques) 175 HP (unités métriques)
Puissance moteur – ISO14396 (DIN) 176 HP (unités métriques) 176 HP (unités métriques)
Alésage 4 in 105 mm
Course 5 in 135 mm
Cylindrée 428 in³ 7 l
Compatibilité avec le biodiesel B20¹ B20¹
Émissions Conforme aux normes sur les émissions Tier 4 Final de l'EPA pour les États-Unis et Stage V pour l'Union européenne. Conforme aux normes sur les émissions Tier 4 Final de l'EPA pour les États-Unis et Stage V pour l'Union européenne.
Nota (1) La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un circuit d'admission d'air, d'un circuit d'échappement et d'un alternateur à un régime moteur de 1 800 tr/min. La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication. La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un circuit d'admission d'air, d'un circuit d'échappement et d'un alternateur à un régime moteur de 1 800 tr/min. La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication.
Nota (2) ¹Les moteurs diesel Cat doivent utiliser du carburant ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du carburant ULSD mélangé aux carburants** à faible intensité en carbone suivants contenant jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras)* ou 100 % de diesel renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez vous adresser à votre concessionnaire Cat ou consulter la publication Caterpillar Machine Fluids Recommendations (SEBU6250) pour plus de détails. *Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat).** Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont sensiblement les mêmes que celles des carburants traditionnels. ¹Les moteurs diesel Cat doivent utiliser du carburant ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du carburant ULSD mélangé aux carburants** à faible intensité en carbone suivants contenant jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras)* ou 100 % de diesel renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez vous adresser à votre concessionnaire Cat ou consulter la publication Caterpillar Machine Fluids Recommendations (SEBU6250) pour plus de détails. *Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat).** Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont sensiblement les mêmes que celles des carburants traditionnels.
Vitesse de translation maximale 3 mile/h 4.9 km/h
Effort de traction à la barre d'attelage maximal 61148 lbf 272 kN
Circuit principal – Débit maximal 124 US gal/min 468 l/min
Pression maximale – Équipement 5076 psi 35000 kPa
Pression maximale – Équipement – Mode levage 5511 psi 38000 kPa
Pression maximale – Translation 5076 psi 35000 kPa
Pression maximale – Orientation 4351 psi 30000 kPa
Vitesse d'orientation 11 tr/min 11 tr/min
Couple d'orientation maximal 72281 lbf·ft 98 kN·m
Applications forestières générales 66140 lb 30000 kg
Nota (1) Châssis haut et large, rehausse de 165 mm (6,5"), flèche normale, bras à partie avant inclinée de 3,7 m (12'2"), patins à double arête de 700 mm (28"), sans tête d'abattage-ébranchage. Châssis haut et large, rehausse de 165 mm (6,5"), flèche normale, bras à partie avant inclinée de 3,7 m (12'2"), patins à double arête de 700 mm (28"), sans tête d'abattage-ébranchage.
Chargeur forestier (U/U) 69640 lb 31590 kg
Nota (2) Châssis haut et large, rehausse de 1219 mm (48"), flèche de chargeur de grumes, bras par-dessous/par-dessous de 3,5 m (11'6") avec talon articulé, patins à double arête de 700 mm (28"), pas de grappin. Châssis haut et large, rehausse de 1219 mm (48"), flèche de chargeur de grumes, bras par-dessous/par-dessous de 3,5 m (11'6") avec talon articulé, patins à double arête de 700 mm (28"), pas de grappin.
Réservoir de carburant 262 gal (US) 990 l
Circuit de refroidissement 5 gal (US) 17.5 l
Huile moteur 7 gal (US) 25 l
Réducteur d'orientation 3 gal (US) 11.5 l
Réducteur – Chacun 1 gal (US) 4.5 l
Circuit hydraulique – Réservoir compris 69 gal (US) 262 l
Réservoir hydraulique 38 gal (US) 143 l
Réservoir de DEF 11 gal (US) 41 l
Nota (1) Configuration exploitation forestière générale avec flèche de 5,7 m (18'7") et bras avec prééquipement pour pince de 2,9 m (9'7") Configuration exploitation forestière générale avec flèche de 5,7 m (18'7") et bras avec prééquipement pour pince de 2,9 m (9'7")
Hauteur d'expédition – Cabine inclinée 11.2 ft 3400 mm
Hauteur des mains courantes 10.8 ft 3270 mm
Longueur : Exploitation forestière générale – Flèche déployée 42.2 ft 12840 mm
Longueur : Chargeur forestier – Flèche déployée 44.9 ft 13690 mm
Rayon d'encombrement arrière 10.3 ft 3130 mm
Garde au sol du contrepoids 4.2 ft 1280 mm
Garde au sol 2.5 ft 750 mm
Longueur des chaînes 15.3 ft 4670 mm
Longueur des chaînes jusqu'au centre des galets 158 ft 4020 mm
Voie des chaînes 9.2 ft 2790 mm
Largeur de transport 11.4 ft 3490 mm
Portée maximale à l'extrémité du bras au niveau du sol – Machine d'aménagement routier Exploitation forestière 28.8 ft 8800 mm
Portée maximale au montage du grappin sur talon au niveau de sol – Chargeur forestier Par-dessous/par-dessous 35.9 ft 10960 mm
Nota (1) Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,8 kg (CAB FIXE) / 2,0 kg (CABINE avec rehausse de 48") de réfrigérant, ce qui correspond à un équivalent CO2 de 2,574 / 2,860 tonnes métriques. Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,8 kg (CAB FIXE) / 2,0 kg (CABINE avec rehausse de 48") de réfrigérant, ce qui correspond à un équivalent CO2 de 2,574 / 2,860 tonnes métriques.

FM538 GF/FM538 LL Équipement standard

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

CABINE

  • Cabine forestière ROPS avec vitres en polycarbonate
  • Baudrier de sécurité 4points

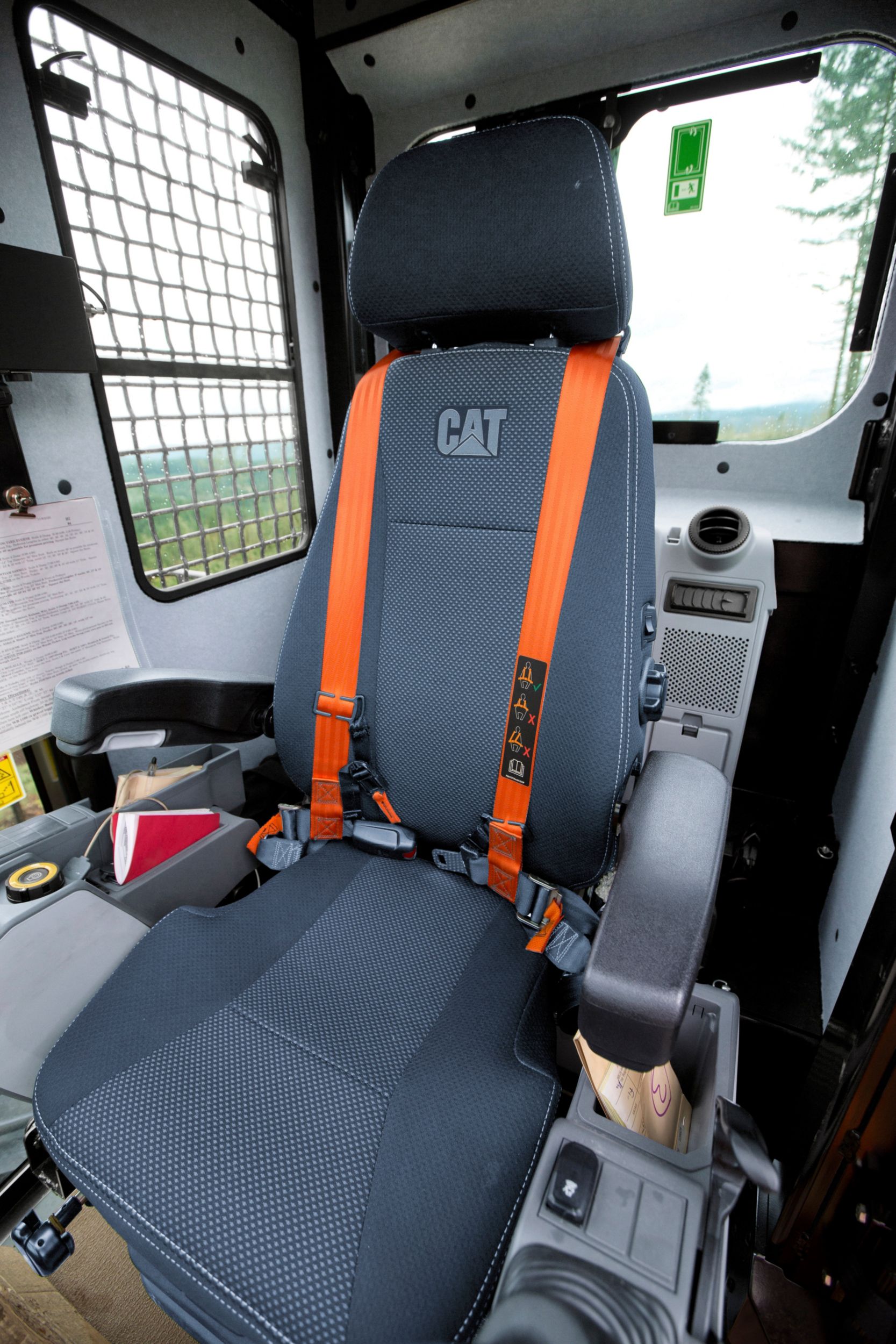

  • Siège chauffant et climatisé à suspension pneumatique réglable
  • Manipulateurs intégrés
  • Console gauche à basculement vers le haut (cabine à entrée latérale uniquement)
  • Moniteur à écran tactile haute résolution
  • Radio intégrée Bluetooth (avec port USB, port aux et microphone)
  • Prises 12 Vcc
  • Commande du moteur à bouton-poussoir sans clé
  • Climatiseur automatique à deux niveaux
  • Plafonnier et éclairages sol à diodes LED
  • Essuie-glace et lave-glace
  • Rangement derrière le siège
  • Pare-soleil à enrouleur

TECHNOLOGIES CAT

  • VisionLink
  • Mise à jour à distance

Dépistage des pannes à distance

Cat Payload

CIRCUIT ÉLECTRIQUE

  • Batteries sans entretien 1 000 CCA (x4)
  • Coupe-batterie électrique centralisé
  • Projecteur sur châssis à LED
  • Alternateur 115 A
  • Démarrage électrique 24 V
  • Centrale de surveillance avant le démarrage
  • Logiciel de commande d'outil
  • Contacteur d'arrêt moteur auxiliaire

MOTEUR

  • Pompe électrique d'amorçage de carburant
  • Trois modes sélectionnables : Puissance, Smart, Eco
  • Commande automatique du régime moteur
  • Coupure automatique de ralenti du moteur
  • Fonctionnement jusqu'à 4600m (15092ft) d'altitude
  • Capacité de refroidissement pour température élevée, 48 °C (118 °F)
  • Capacité de démarrage à froid de -32 °C (-25 °F)
  • Ventilateur hydraulique à sens de marche inversé
  • Système de filtre à carburant bi-étagé
  • Filtre à air à deux éléments avec préfiltre intégré

CIRCUIT HYDRAULIQUE

  • Circuits de régénération de bras et de flèche
  • Valve de maintien de charge du bras et de la flèche
  • Soupape de commande principale électronique
  • Préchauffage automatique de l'huile hydraulique
  • Frein de stationnement de tourelle automatique
  • Filtre de retour hydraulique hautes performances
  • Translation automatique à deux vitesses
  • Compatible avec de l'huile hydraulique bio
  • Réducteur d'orientation à couple élevé
  • Soupape-amortisseur de tourelle
  • Logiciel de commande d'outil

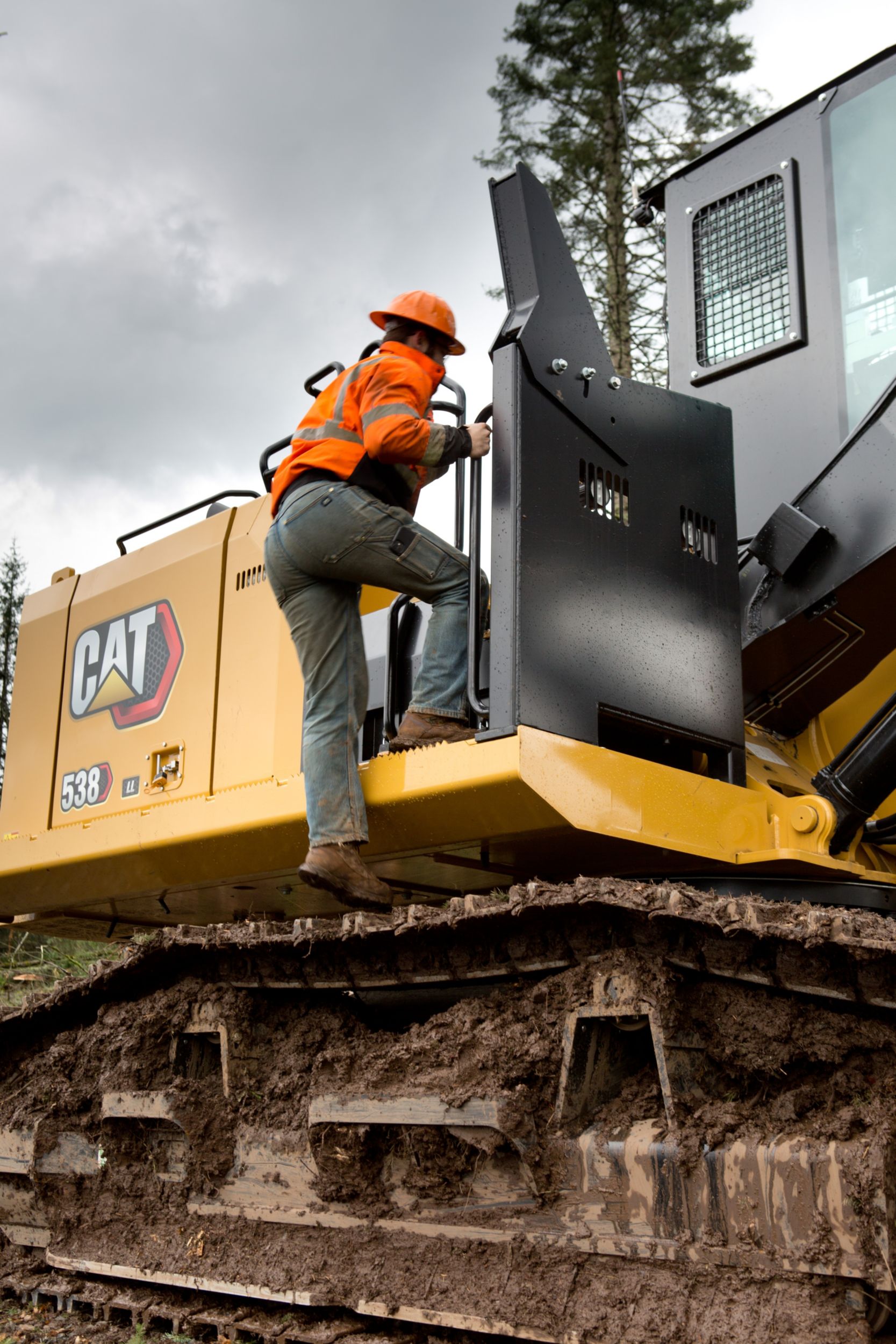

SÉCURITÉ ET PROTECTION

  • Système de sécurité à clé unique Caterpillar
  • Trappes verrouillables pour l'entretien
  • Coffre de rangement/boîte à outils extérieurs verrouillables
  • Porte carburant et réservoir hydraulique verrouillables
  • Sectionneur verrouillable
  • Main courante et poignée côté droit
  • Tôle antidérapante et vis à tête fraisée sur les plate-formes d'entretien
  • Klaxon d'avertissement/de signalisation
  • Avertisseur de translation
  • Contacteur d'arrêt moteur secondaire au niveau du sol
  • Caméra de vision arrière
  • Protections du conducteur (OPG)

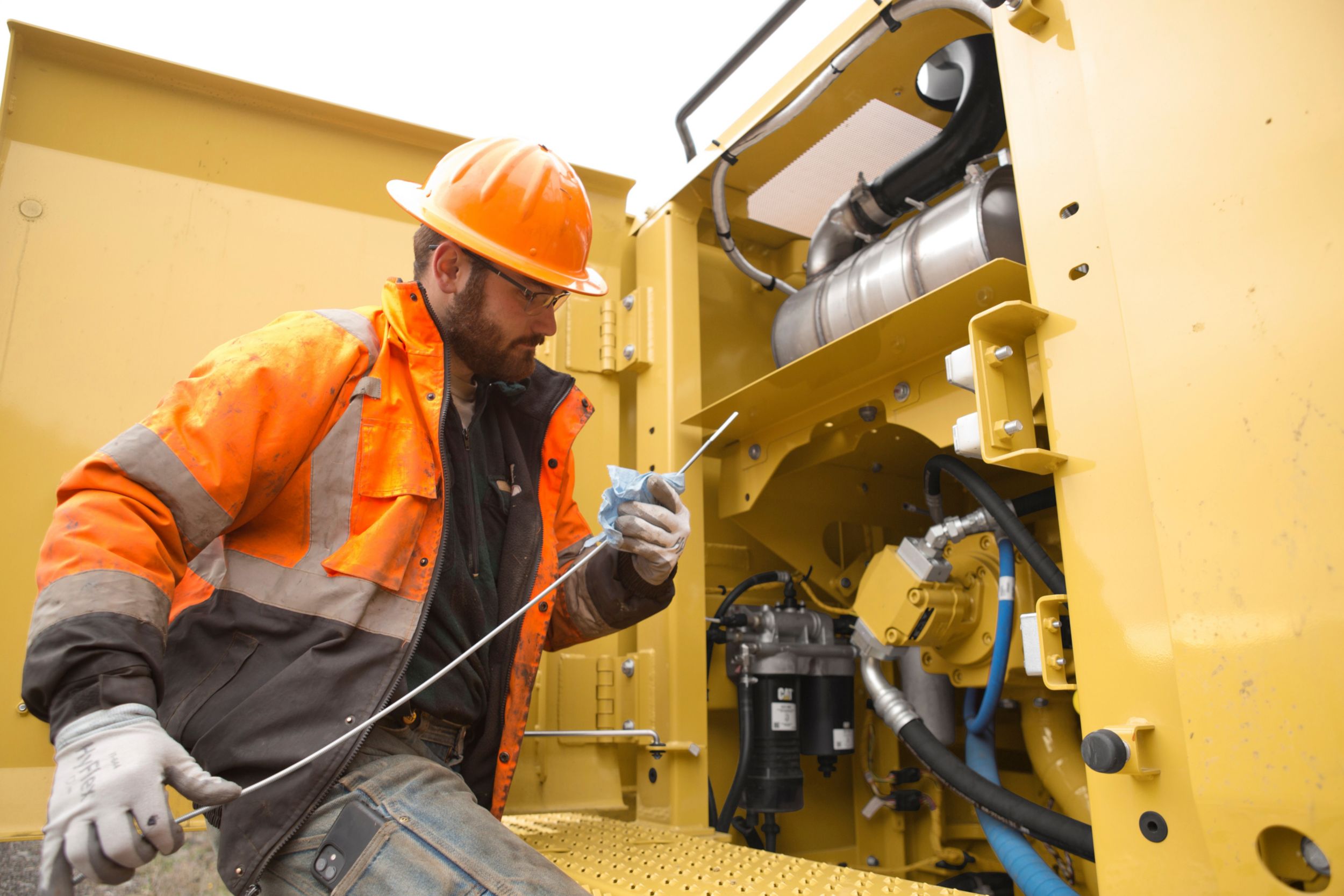

ENTRETIEN ET MAINTENANCE

  • Système intégré de gestion de l'état du véhicule
  • Plate-forme d'entretien à entrée latérale
  • Emplacement groupé pour l'huile moteur et les filtres à carburant
  • Jauge baïonnette au niveau du sol pour l'huile moteur
  • Orifices de prélèvement périodique d'échantillons d'huile (S·O·S)

TRAIN DE ROULEMENT ET STRUCTURES

  • Train de roulement grande largeur
  • Chaîne lubrifiée par graisse Cat avec pas de 203 mm (8") et bagues de retenue PPR3
  • Passerelles
  • Points d'arrimage
  • Réservoir de carburant contrepoids
  • Châssis porteur extra-robuste
  • Protections extra-robustes du moteur de translation
  • Blindages inférieurs extra-robustes
  • Guides-protecteurs de chaîne
  • Réducteurs de barre d'attelage haute
  • Ressorts amortisseurs extra-robustes
  • Raccord orientable hydraulique extra-robuste
  • Protection raccord orientable hydraulique extra-robuste

FM538 GF/FM538 LL Options

NOTA

  • L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

FLÈCHES ET BRAS

  • Flèche normale de 5,7 m (18'7") - Applications forestières générales
  • Flèche droite de 5,9m (19'6") - Chargeuse forestière
  • Bras prééquipé pour pince 2,9 m (9'6")
  • Bras spécial manutention de 3,7 m (12'2")
  • 3,5 m (11'6") Au-dessus/Au-dessous du bras
  • 3,8 m (12'6") Au-dessus/Au-dessous du bras
  • Bras de collier de puissance de 3,8 m (12'6")
  • Bras étendu par-dessous/par-dessous de 4,2 m (13'9").
  • Timonerie de godet de la famille B1

CABINE

  • Entrée arrière
  • Entrée latérale
  • Rehausse fixe de 165 mm (6,5")
  • Rehausse inclinable de 1 219 mm (48 in)
  • Supports radio CB
  • Direction de bras Cat
  • Relais auxiliaire

TECHNOLOGIES CAT

  • VisionLink Productivity

CIRCUIT ÉLECTRIQUE

  • Éclairage premium – Exploitation forestière générale – 6 projecteurs DEL supplémentaires
  • Éclairage premium – Chargeur forestier – 10 projecteurs DEL supplémentaires

MOTEUR

  • Ensemble démarrage à froid avec réchauffeurs de bloc-moteur et aide au démarrage à l'éther

CIRCUIT HYDRAULIQUE

  • Circuit moyenne pression

SÉCURITÉ ET PROTECTION

  • Système d'inclinaison de la cabine à verrouillage facile
  • Lampe de réhausse de cabine
  • Éclairage d'inspection
  • Alarme d'orientation
  • Caméra de vision côté droit

TRAIN DE ROULEMENT ET STRUCTURES

  • Patins à triple arête 900mm (36")
  • Patins à triple arête 800 mm (31")
  • Patins à double arête 700mm (28")
  • Patins à simple et double arête 600mm (24")

Technologie et services compatibles

Tirer parti des données connectées et des principes de sécurité de Caterpillar pour améliorer l’efficacité, augmenter la productivité et rentabiliser votre activité.

  • Cat Payload pour pelles hydrauliques

    La nouvelle génération de pelles hydrauliques effectue tous les types de tâche : chargement, mise en tas, manutention, et bien plus. Les technologies Cat® Payload permettent un pesage en cours de route pour aider les conducteurs à atteindre un poids précis, à tout moment, et à éviter les surcharges, les sous-charges ou les charges erronées.

1 - 8 de 9 Items Éléments
Précédent Suivant

La nouvelle génération de pelles hydrauliques effectue tous les types de tâche : chargement, mise en tas, manutention, et bien plus. Les technologies Cat® Payload permettent un pesage en cours de route pour aider les conducteurs à atteindre un poids précis, à tout moment, et à éviter les surcharges, les sous-charges ou les charges erronées.

Découvrir la technologie
  • Dépistage des pannes à distance Cat

    Le Dépistage des pannes à distance Cat permet à votre concessionnaire Cat d'exécuter des tests alors que la machine est en fonctionnement. Une fois le problème identifié, un technicien peut le résoudre immédiatement à l'aide des pièces et des outils appropriés, ce qui permet de gagner du temps et de l'argent. Le Dépistage des pannes à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos machines.

  • Mise à jour à distance Cat

    La Mise à jour à distance Cat envoie une alerte de votre concessionnaire Cat, pour vous inviter à mettre à jour les logiciels sur votre machine. Pour minimiser l'immobilisation, il est possible de déployer les mises à jour sur le chantier sans attendre l'arrivée d'un technicien de concessionnaire. La Mise à jour à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos équipements.

  • VisionLink®

    VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

1 - 8 de 9 Items Éléments
Précédent Suivant

Le Dépistage des pannes à distance Cat permet à votre concessionnaire Cat d'exécuter des tests alors que la machine est en fonctionnement. Une fois le problème identifié, un technicien peut le résoudre immédiatement à l'aide des pièces et des outils appropriés, ce qui permet de gagner du temps et de l'argent. Le Dépistage des pannes à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos machines.

Découvrir la technologie

La Mise à jour à distance Cat envoie une alerte de votre concessionnaire Cat, pour vous inviter à mettre à jour les logiciels sur votre machine. Pour minimiser l'immobilisation, il est possible de déployer les mises à jour sur le chantier sans attendre l'arrivée d'un technicien de concessionnaire. La Mise à jour à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos équipements.

Découvrir la technologie

VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

Découvrir la technologie
  • VisionLink® Productivity

    VisionLink® Productivity est une plate-forme dans le Cloud qui collecte et résume les données de chantier et de télématique de machine transmises par tous vos équipements. Les données de performance exploitables transmises à la plate-forme Web permettent aux utilisateurs d'y accéder depuis n'importe où et à tout moment via un téléphone mobile, une tablette ou un ordinateur de bureau, à l'intérieur ou l'extérieur du chantier.

1 - 8 de 9 Items Éléments
Précédent Suivant

VisionLink® Productivity est une plate-forme dans le Cloud qui collecte et résume les données de chantier et de télématique de machine transmises par tous vos équipements. Les données de performance exploitables transmises à la plate-forme Web permettent aux utilisateurs d'y accéder depuis n'importe où et à tout moment via un téléphone mobile, une tablette ou un ordinateur de bureau, à l'intérieur ou l'extérieur du chantier.

Découvrir la technologie

Découvrez comment FM538 GF/FM538 LL se compare aux produits fréquemment comparés.

Brochures de produits et bien plus encore prêts à être téléchargés !

Galerie média

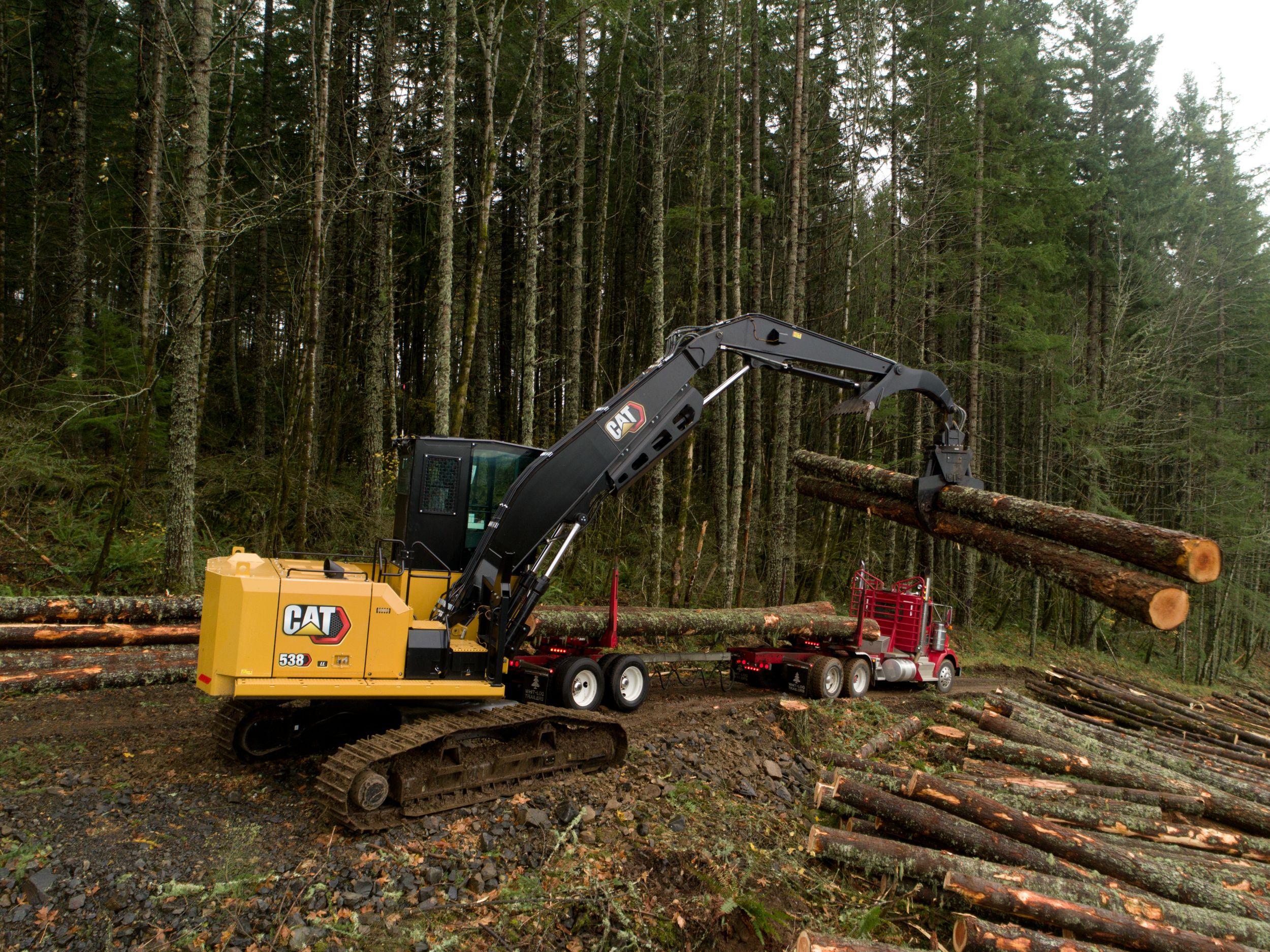

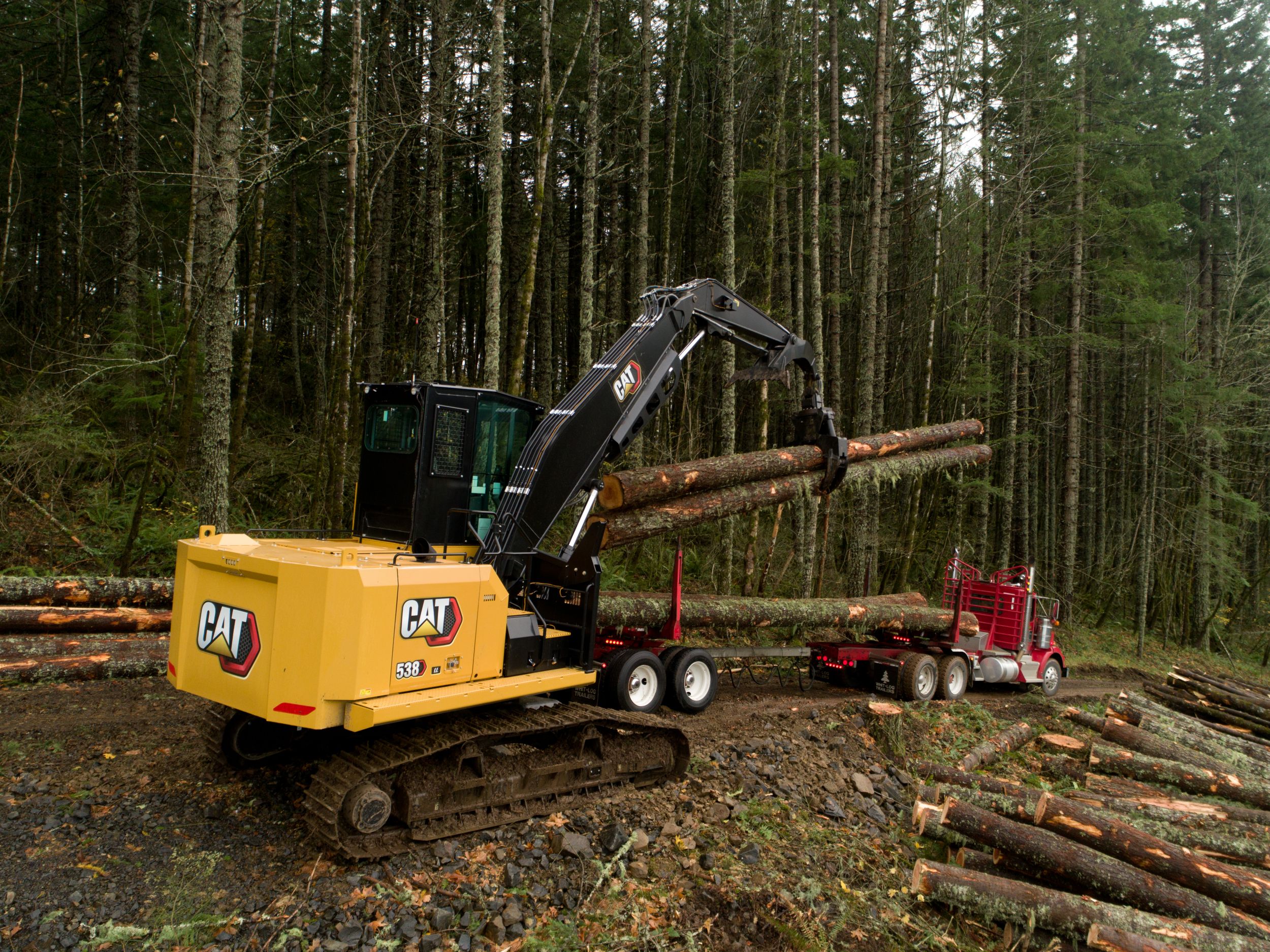

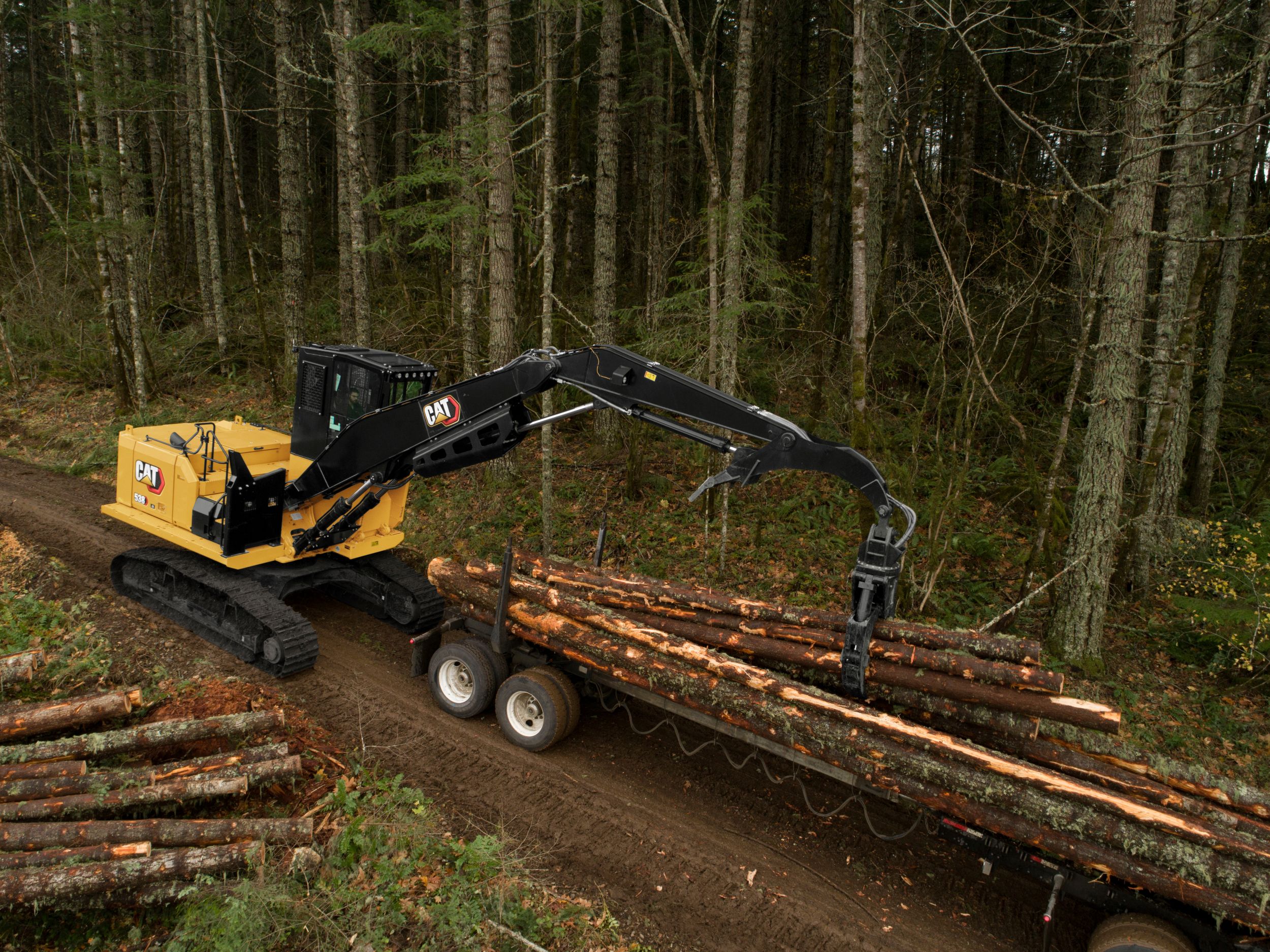

Machine pour applications forestières générales et chargeur forestier FM538
