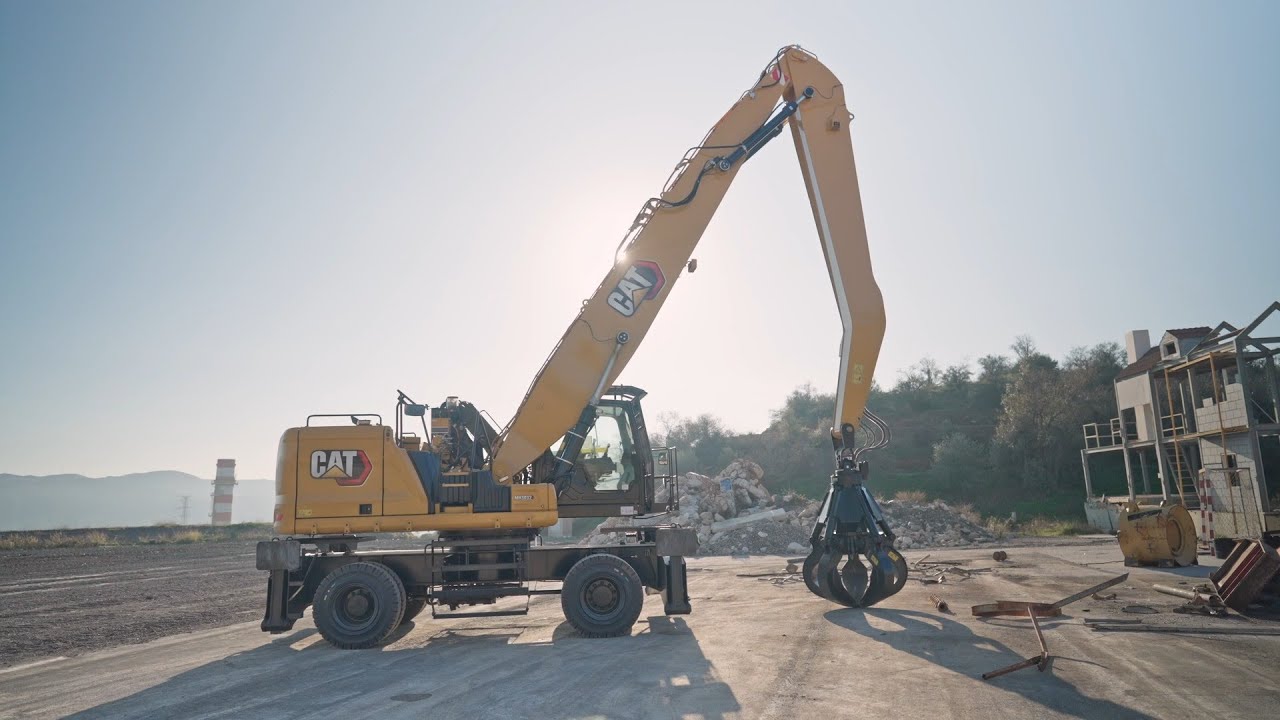

Pelles pour manutention sur pneus MH3032 - Tier 4 / Stage V

Tier 4 / Stage V

Demander un devis Trouver concessionnaire

Caractéristiques clés

Modèle de moteur: C7.1 Cat®; C7.1 Cat®

Poids en ordre de marche: 78950 lb; 35800 kg

Portée maximale: 46.2 ft; 14080 mm

MH3032 - Tier 4 / Stage V
Modifier le modèle

Aperçu

Polyvalence et technologie de pointe pour une production efficace

La MH3032 Cat®^® est une solution polyvalente et productive dans la classe de taille de 30 mètres. Les options de bras spécial de manutention et de bras droit, ainsi qu'un alternateur en option, améliorent la polyvalence dans les applications de récupération des rebuts, de gestion des déchets et de recyclage. La MH3032 optimise les performances grâce à ses configurations et options technologiques conçues pour une production maximale.

Avantages

Hautes performances

Une portée étendue vous permet de déplacer plus de matériaux sans repositionnement de la machine. La compatibilité avec un grand grappin permet de déplacer une plus grande quantité de matériaux à la fois.

Polyvalence inégalée

Les options debBras spécial de manutention et de bras droit, ainsi qu'un générateur optionnel de 20 kW pour l'utilisation d'un aimant, renforcent la polyvalence de la MH3032.

Confort ergonomique

Une colonne montante de cabine hydraulique amortissante assure le confort dun conducteur et une excellente visibilité sur le chantier. Plusieurs points d'accès à la machine améliorent la sécurité et l'accessibilité.

Caractéristiques en un coup d'œil

Simplification de la configuration de la machine

À portée de main et en naviguant parmi des icônes conviviales, la dernière interface utilisateur (UI) orientée vers le conducteur maximise le temps de fonctionnement et permet aux équipes de commencer à travailler sans délai. De la réorganisation des listes d'outils de travail à la création de nouvelles combinaisons d'outils de travail selon les besoins, les conducteurs peuvent rapidement configurer les machines et accéder facilement aux informations.
L'interface permet aux conducteurs de maintenir la précision et d'optimiser chaque seconde de leur poste de travail. L'ajout de la possibilité d'intégrer des attaches et des accessoires dans le système rend la configuration des combinaisons d'outils de travail très efficace en réduisant considérablement le temps d'étalonnage. Elle élimine également la nécessité de procéder à nouveau à une mesure lors du changement des accessoires d'outils de travail Cat^® et permet à une personne seule de vérifier et d'ajuster l'usure du godet.

Cat Payload*

Cat Payload offre aux conducteurs une pesée en déplacement pour les aider à atteindre les objectifs de charge et éviter les surcharges, les sous-charges ou les erreurs de chargement des matériaux. Combinez Payload avec VisionLink^® Productivity** pour analyser les chantiers et les actifs individuels afin de gérer à distance les objectifs de production et les indicateurs clés.

Swing Assist

Swing Assist arrête automatiquement la rotation de la machine aux points prédéfinis par le conducteur. Il suffit de faire pivoter la machine jusqu'au point d'arrêt souhaité et d'activer la fonction via l'écran de contrôle ou un bouton prédéfini sur le manipulateur. À l’approche du point défini, la machine ralentira automatiquement et empêchera toute rotation au-delà de cette limite. La fonction Swing Assist facilite l’atteinte de cibles de rotation répétitives, réduisant ainsi la consommation de carburant et améliorant les temps de cycle.

*Les technologies Payload ne sont pas légales pour un usage commercial.
**Abonnement à VisionLink^® requis.

Les fonctionnalités disponibles varient selon les régions. Pour plus d'informations sur les offres disponibles dans votre région, veuillez contacter votre concessionnaire Cat local. Numéro de version : 07E

Le Moteur C7.1 peut fonctionner au biodiesel jusqu'au B20 et respecte les normes américaines EPA Tier 4 Final, européenne Stage V, japonaise 2014 et coréenne Tier 4 Final sur les émissions avec un système de post-traitement qui ne nécessite ni entretien ni immobilisation.
Adaptez la machine au travail à réaliser grâce à trois modes de puissance : Puissance, Smart et Éco. Le mode Smart adapte automatiquement la puissance moteur et la puissance hydraulique aux conditions de travail pour offrir une puissance maximale en cas de besoin et réduire la puissance lorsqu'elle n'est pas indispensable afin d'économiser du carburant.
Le circuit électrohydraulique avancé offre l'équilibre optimal de puissance et d'efficacité tout en vous donnant le contrôle nécessaire pour répondre à vos besoins.
SmartBoom™ laisse la flèche monter et descendre sans utiliser le débit de la pompe pour que les conducteurs puissent se concentrer sur le travail du bras et du godet.
La valve de priorité place la pression hydraulique et le flux là où vous en avez besoin.
Programmez et stockez vos paramètres de mode de puissance et de manipulateur préférés avec votre identifiant conducteur. La machine se souviendra automatiquement de vos sélections

Finies les approximations lors de la gestion de vos équipements

Cat Payload vous aide à obtenir des charges cibles précises pour améliorer l'efficacité d'exploitation. Ramassez une charge de matière avec une combinaison de godet et de pince ou avec des équipements de grappin et de godet en demi-coquille, et obtenez une estimation du poids en temps réel sans même pivoter.
Combinez Cat Payload et VisionLink^® et gérez à distance vos objectifs de production.
VisionLink^® fournit des informations de données exploitables pour toutes les ressources, indépendamment de la taille du parc ou du constructeur d'équipement. *Examinez les données d'équipement à partir de votre ordinateur de bureau ou de votre appareil mobile afin de maximiser le temps productif et d'optimiser vos ressources. Les tableaux de bord fournissent des informations telles que les heures, les kilomètres, la position, le temps de ralenti et la consommation de carburant. Prenez des décisions éclairées qui permettent de réduire les coûts, de simplifier l'entretien et d'améliorer la sécurité sur votre chantier.
Swing Assist arrête automatiquement la rotation de la machine aux points prédéfinis par le conducteur. Il suffit de faire pivoter la machine jusqu'au point d'arrêt souhaité et d'activer la fonction via l'écran de contrôle ou un bouton prédéfini sur le manipulateur. À l’approche du point défini, la machine ralentira automatiquement et empêchera toute rotation au-delà de cette limite. La fonction Swing Assist facilite l’atteinte de cibles de rotation répétitives, réduisant ainsi la consommation de carburant et améliorant les temps de cycle.
Remote Troubleshoot (Dépannage à distance) est une application mobile qui permet à votre concessionnaire Cat de réaliser des tests de diagnostic sur votre machine connectée à distance afin de garantir la résolution rapide des problèmes et réduire les immobilisations.
Remote Flash (Mise à jour à distance) est une application mobile qui vous permet de mettre à jour le logiciel embarqué sans la présence d'un technicien. Vous pouvez ainsi lancer des mises à jour de logiciel à votre convenance afin d'augmenter votre efficacité opérationnelle globale.

* La disponibilité des champs des données peut varier selon le constructeur d'équipement.

Choisissez entre une cabine Deluxe et une cabine Premium. Les deux offrent un environnement de travail confortable et ergonomique.
La cabine est dotée d'un large siège réglable pour convenir aux conducteurs de toutes tailles.
Entrez dans la cabine et sortez de celle-ci plus facilement à l'aide de la console gauche rabattable.
Manœuvrez sans effort la pelle hydraulique à l'aide de commandes faciles d'accès situées devant vous.
La climatisation automatique standard vous maintient à la température idéale tout au long de la journée.
Bénéficiez d'un grand espace de rangement pour votre matériel à l'intérieur de la cabine sous et derrière le siège, en hauteur et dans les consoles. Un porte – gobelet, un porte – document, un porte – bouteille et une patère sont également fournis.
Utilisez les ports USB de la radio et la technologie Bluetooth^® équipés de série pour connecter vos appareils personnels.
Le relais auxiliaire en option permet d'alimenter et d'arrêter les radios CB, les gyrophares et d'autres équipements, sans que vous n'ayez à lâcher les manipulateurs.
Cat continue à améliorer la fonctionnalité de l'interface utilisateur pour des conducteurs de tous niveaux de compétence. Le moniteur à écran tactile est un outil facile à utiliser qui présente le tableau de bord du chantier dans un format intuitif.
Les applications de productivité sont affichées dans une vue Grille lisible en cours de déplacement et la navigation sur l'écran tactile est programmée de façon à offrir des performances de chantier continues, sans interruption de service.

Vous pouvez compter sur votre machine pour résister à l'usure au fil des ans. La flèche, le bras et les autres zones de fortes contraintes sont renforcés avec des fabrications multiplaques épaisses, des moulages et des forgeages pour augmenter la qualité et la fiabilité.
Le châssis de tourelle utilise des fixations spécialement conçues pour soutenir la cabine extra-robuste et le châssis inférieur est renforcé pour augmenter la durée de vie des composants.
Travaillez jusqu'à 3 000 m (9 840 ft) au – dessus du niveau de la mer sans détarage.
Ne laissez pas la température être un obstacle au travail. La capacité de démarrage à froid standard de la machine est de -18 °C (0 °F).
Le préchauffage auto accélère le réchauffage d'huile hydraulique par temps froid et contribue à prolonger la durée de vie des composants.
La lubrification automatique équipée de série simplifie l'entretien en conservant automatiquement la machine graissée depuis le roulement de tourelle et la rehausse de cabine à l'extrémité du bras.
Un alternateur de 20 kW en option permet de faire fonctionner l'aimant. Les commandes de l'alternateur sont entièrement intégrées au moniteur de la cabine.
Élargissez vos possibilités d'action avec des équipements conçus pour une multitude d'applications.

Suivez la durée de vie du filtre et les intervalles d'entretien de votre pelle hydraulique via le moniteur à l'intérieur de la cabine.
Orifices de prélèvement périodique d'huile (S•O•Les orifices S^SM se situent au niveau du sol, ce qui contribue à simplifier l'entretien et permet de prélever rapidement et facilement des échantillons de liquide à des fins d'analyse.
La longue durée de vie du filtre d'admission d'air avec préfiltre permet de réduire les coûts d'entretien.
Le filtre à huile hydraulique offre une performance de filtration élevée, des vannes anti-drainage pour garder l'huile propre lorsque le filtre est remplacé, et une longue durée de vie avec un intervalle de remplacement de 3 000 heures.
Les ventilateurs de refroidissement hautes performances fonctionnent uniquement si nécessaire. Vous pouvez programmer les intervalles selon lesquels le sens de marche des ventilateurs doit s'inverser automatiquement, afin que les faisceaux restent propres sans avoir à interrompre votre travail.
Optimisez la productivité grâce aux rappels d'entretien proactifs. Le système intégré de gestion de l'état du véhicule alerte le conducteur, lui fournit des instructions d'entretien étape par étape et lui indique les pièces nécessaires, contribuant ainsi à réduire les temps d’arrêt inutiles.

La fonction de protection de la cabine vous permet d'éviter tout contact entre les accessoires de vos outils de travail et la cabine.
La fonctionnalité de barrière électronique 2D de série empêche la sortie de votre machine en dehors des paramètres définis par le conducteur.
Lorsqu'il est activé, le contacteur d'arrêt au niveau du sol interrompt l'alimentation du moteur en carburant et arrête la machine.
Sécurisez votre machine avec l'ID utilisateur. Utilisez votre code PIN sur le moniteur pour activer la fonction de démarrage via un bouton-poussoir.
Bénéficiez d'une excellente visibilité à 360 degrés de la cabine grâce aux petits montants, aux grandes vitres et au capot de moteur plat. Les caméras de vision arrière et de vision latérale sont un équipement de série.
Des éclairages extérieurs à diode de 1 800 lumens de série éclairent les alentours pour un environnement de travail plus sûr.
Résistant aux chocs, les pare-brise épais répondent aux normes P5A.
La conception de la plate-forme d'entretien offre un accès aisé, sûr et rapide à la plate-forme d'entretien supérieure. Les marches de la plate-forme d'entretien utilisent une plaque perforée antidérapante pour éviter toute glissade.
Le levier de sécurité hydraulique standard inhibe toutes les fonctions hydrauliques et de translation lorsqu'il est en position abaissée.
Les protections du conducteur (OPG) disponibles en option protègent contre les chutes et les débris projetés.
En cas d'urgence, abaissez la cabine en toute sécurité grâce à la soupape d'abaissement de cabine située derrière la rehausse de cabine ou à droite du siège. La soupape située derrière la rehausse de cabine est facilement accessible.
Les clapets antiretour d'abaissement de bras et de flèche empêchent tout retour du débit, maintenant ainsi votre timonerie avant bien en place en cas de perte de pression imprévue du circuit hydraulique.
Simplifiez et sécurisez les travaux d'entretien grâce à un éclairage d'inspection disponible en option. La simple activation d'un contacteur vous permet d'éclairer les compartiments du moteur, de la pompe, de la batterie et du radiateur pour une meilleure visibilité.

Le Moteur C7.1 Cat^® répond aux normes sur les émissions Tier 4 Final de l'EPA pour les États-Unis et Stage V pour l'Union européenne.
Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants**, jusqu'à : 20 % de biodiesel FAME (Fatty Acid Methyl Ester, ester méthylique d'acide gras)* ou 100 % de diesel renouvelable, les carburants HVO (huile végétale hydrogénée) et GTL (gaz liquéfié). Référez-vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
La commande automatique du régime moteur permet de réduire la consommation de carburant inutile et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode de ralenti quand la machine ne travaille pas.
La barrière électronique 2D Cat^® maintient la timonerie avant à l'intérieur d'une zone de travail prédéfinie afin d'éviter des dangers tels que ceux liés à la circulation (cela permet non seulement de garder le personnel sain et sauf, mais également d'éviter des réparations, des immobilisations et des amendes coûteuses pour le chantier).
Les intervalles d'entretien prolongés réduisent les immobilisations et diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
VisionLink^® affiche les émissions de CO₂ des matériels surveillés ; ces émissions sont calculées par type de carburant pour la consommation de carburant en fonctionnement chaque jour sur une plage de dates sélectionnée.
La mise à jour à distance permet de réduire les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place.
Le dépistage des pannes à distance réduit les temps d'entretien et maintient le fonctionnement de la machine au rendement optimal en permettant à votre concessionnaire Cat de tester la machine virtuellement pendant le travail. Une fois qu'un problème est identifié, un technicien peut le résoudre immédiatement, ce qui permet de gagner du temps et de l'argent.

*Les moteurs sans dispositif de post-traitement peuvent utiliser des mélanges plus élevés, contenant jusqu'à 100 % de biodiesel (pour l'utilisation de mélanges supérieurs à 20 % de biodiesel, consultez votre concessionnaire Cat).
**Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.

Spécifications Équipement standard Options

Spécifications produit pour MH3032 - Tier 4 / Stage V

Moteur

Modèle de moteur	C7.1 Cat® C7.1 Cat®
Alésage	4.1 in 105 mm
Course	5.3 in 135 mm
Cylindrée	428 in³ 7 l
Nota (1)	La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication. La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication.
Nota (2)	La puissance nette annoncée est la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un post-traitement de gaz d'échappement avec module d'émissions propres, d'un alternateur et d'un ventilateur de refroidissement fonctionnant à vitesse intermédiaire. La puissance nette annoncée est la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un post-traitement de gaz d'échappement avec module d'émissions propres, d'un alternateur et d'un ventilateur de refroidissement fonctionnant à vitesse intermédiaire.

Transmission

Vitesse de translation maximale	11.2 mile/h 18 km/h
Effort de traction à la barre d'attelage	32597 ft·lbf 145 kN
Pente maximale franchissable	45% 45%

Circuit hydraulique

Pression maximale - Équipements	5076 psi 35000 kPa
Pression maximale – Orientation	4119 psi 28400 kPa
Pression maximale – Translation	5076 psi 35000 kPa

Mécanisme d'orientation

Vitesse d'orientation	7 tr/min 7 tr/min
Couple d'orientation maximal	60680 lbf·ft 82 kN·m

Poids

Poids en ordre de marche

78950 lb 35800 kg

Nota

Le poids en ordre de marche inclut un réservoir de carburant plein, un conducteur de 75 kg (165 lb) et un grappin de 2 000 kg (4 410 lb). Le poids varie en fonction de la configuration de la machine. Le poids en ordre de marche inclut un réservoir de carburant plein, un conducteur de 75 kg (165 lb) et un grappin de 2 000 kg (4 410 lb). Le poids varie en fonction de la configuration de la machine.

Contenances pour l'entretien

Contenance du réservoir de carburant	125.2 gal (US) 474 l
Circuit de refroidissement	6.6 gal (US) 25 l
Huile moteur	6.6 gal (US) 25 l
Essieu arrière, carter (différentiel)	5.2 gal (US) 19.5 l
Réducteur	0.6 gal (US) 2.2 l
Transmission Powershift	0.8 gal (US) 3 l
Circuit hydraulique – Réservoir compris	79.5 gal (US) 301 l
Réservoir hydraulique	38.8 gal (US) 147 l
Réservoir de liquide d'échappement diesel (DEF)	10.8 gal (US) 41 l

Dimensions

Flèche	MH 8,5 m (27'11") MH 8,5 m (27'11")
Bras	Bras spécial de manutention de 6,4 m (21'0") Bras spécial de manutention de 6,4 m (21'0")
Longueur d'expédition	38.9 ft 11860 mm
Longueur de la machine	19 ft 5785 mm
Rayon d'encombrement arrière	9.8 ft 3000 mm
Garde au sol du contrepoids	4.8 ft 1465 mm
Hauteur de cabine – Abaissée	11.5 ft 3500 mm
Hauteur de cabine – Abaissée avec FOGS	11.6 ft 3550 mm
Hauteur de cabine - Relevée	20 ft 6095 mm
Hauteur de cabine – Relevée avec FOGS	20.2 ft 6145 mm
Empattement	10.5 ft 3200 mm
Largeur en ordre d'expédition	9.8 ft 3000 mm
Garde au sol	0.8 ft 249 mm
Longueur du train de roulement	19 ft 5781 mm

Plages de fonctionnement

Portée maximale	46.2 ft 14080 mm
Flèche	MH 8,5 m (27'11") MH 8,5 m (27'11")
Bras	Bras spécial de manutention de 6,4 m (21'0") Bras spécial de manutention de 6,4 m (21'0")
Hauteur maximale	50.8 ft 15470 mm
Hauteur de vidage maximale	15.3 ft 4670 mm
Profondeur maximale	16.4 ft 4990 mm
Hauteur de tige de flèche	35.3 ft 10750 mm

MH3032 - Tier 4 / Stage V Équipement standard

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

CABINE

Cabine certifiée TOPS (Tip Over Protective Structure) avec isolation phonique avancée

Moniteur à écran tactile LCD haute résolution 254 mm (10")

Climatiseur automatique à deux niveaux

Molette et touches de raccourci pour la commande du moniteur

Commande du moteur à bouton-poussoir sans clé

Console gauche à basculement vers le haut

Siège haut de gamme chauffant et ventilé avec suspension pneumatique automatique réglable

Plafonnier à diodes

TECHNOLOGIE CAT

VisionLink®

Mise à jour à distance et dépistage des pannes à distance

Cat Payload

CIRCUIT ÉLECTRIQUE

Batterie sans entretien

Projecteurs à diode sur châssis (côté gauche, côté droit) et contrepoids

Coupe-batterie électrique centralisé

Délai programmable du temps de maintien des projecteurs allumés après l'arrêt du moteur

MOTEUR

Moteur diesel C7.1 Cat

Trois modes sélectionnables : Puissance, Smart, Eco

Capacité de fonctionnement jusqu'à 3 000 m (9 840 ft) d'altitude sans détarage de la puissance moteur

Fonctionnalité de démarrage à froid à –18°C (0°F)

Ventilateurs de refroidissement hydraulique à vitesse variable avec fonction d'inversion de sens de marche automatique

CIRCUIT HYDRAULIQUE

Clapets antiretour d'abaissement de flèche et de bras

Circuits de régénération de bras et de flèche

Soupape de commande principale électronique

Préchauffage automatique de l'huile hydraulique

Filtre de retour hydraulique hautes performances

SÉCURITÉ ET PROTECTION

Caméras de vision arrière et côté droit

Système de sécurité à clé unique Caterpillar

Avertisseur de translation

Coffre de rangement/boîte à outils extérieurs verrouillables

Contacteur d'arrêt moteur secondaire accessible au niveau du sol

Protection de la cabine

Swing Assist

Sortie de secours par vitre arrière

TRAIN DE ROULEMENT ET STRUCTURES

Traction intégrale

Blocage automatique du frein/de l'essieu

Vitesse d'approche lente

Blocage électronique de tourelle et de translation

Essieux extra – robustes, système de freinage à disque et moteur de translation sophistiqués et puissance de freinage réglable

Essieu avant oscillant verrouillable avec point de graissage à distance

Pneus pleins doubles (12.00-20)

Accès à la cabine par l'avant, le côté droit et le côté gauche

Transmission hydrostatique à deux vitesses

Contrepoids de 6 000 kg (13 250 lb)

MH3032 - Tier 4 / Stage V Options

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

FLÈCHE ET BRAS

Manche à nez tombant de 6,4 m (21'0")

Configuration de la machine sans bâton

CABINE

Fenêtre avant fixe en une seule pièce et toit vitré (classification P5A)

Fenêtre avant fixe en deux parties et toit vitré (classification P8B)

Protections du conducteur (OPG)

CIRCUIT ÉLECTRIQUE

Alternateur, 20kW avec câblage au niveau de l'extrémité du bras

MOTEUR

Réchauffeur de bloc – moteur pour démarrage à froid

CIRCUIT HYDRAULIQUE

Bonne fonctionnalité de rotation (Amérique du Nord seulement)

SÉCURITÉ ET PROTECTION

Gyrophare de cabine

Signal/klaxon d'avertissement

Spécifications produit pour MH3032 - Tier 4 / Stage V

Télécharger Imprimer

Moteur

Modèle de moteur	C7.1 Cat® C7.1 Cat®
Alésage	4.1 in 105 mm
Course	5.3 in 135 mm
Cylindrée	428 in³ 7 l
Nota (1)	La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication. La puissance annoncée est testée selon les normes spécifiques en vigueur au moment de la fabrication.
Nota (2)	La puissance nette annoncée est la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un post-traitement de gaz d'échappement avec module d'émissions propres, d'un alternateur et d'un ventilateur de refroidissement fonctionnant à vitesse intermédiaire. La puissance nette annoncée est la puissance disponible au volant lorsque le moteur est équipé d'un ventilateur, d'un filtre à air, d'un post-traitement de gaz d'échappement avec module d'émissions propres, d'un alternateur et d'un ventilateur de refroidissement fonctionnant à vitesse intermédiaire.

Transmission

Vitesse de translation maximale	11.2 mile/h 18 km/h
Effort de traction à la barre d'attelage	32597 ft·lbf 145 kN
Pente maximale franchissable	45% 45%

Circuit hydraulique

Pression maximale - Équipements	5076 psi 35000 kPa
Pression maximale – Orientation	4119 psi 28400 kPa
Pression maximale – Translation	5076 psi 35000 kPa

Mécanisme d'orientation

Vitesse d'orientation	7 tr/min 7 tr/min
Couple d'orientation maximal	60680 lbf·ft 82 kN·m

Poids

Poids en ordre de marche

78950 lb 35800 kg

Nota

Contenances pour l'entretien

Contenance du réservoir de carburant	125.2 gal (US) 474 l
Circuit de refroidissement	6.6 gal (US) 25 l
Huile moteur	6.6 gal (US) 25 l
Essieu arrière, carter (différentiel)	5.2 gal (US) 19.5 l
Réducteur	0.6 gal (US) 2.2 l
Transmission Powershift	0.8 gal (US) 3 l
Circuit hydraulique – Réservoir compris	79.5 gal (US) 301 l
Réservoir hydraulique	38.8 gal (US) 147 l
Réservoir de liquide d'échappement diesel (DEF)	10.8 gal (US) 41 l

Dimensions

Flèche	MH 8,5 m (27'11") MH 8,5 m (27'11")
Bras	Bras spécial de manutention de 6,4 m (21'0") Bras spécial de manutention de 6,4 m (21'0")
Longueur d'expédition	38.9 ft 11860 mm
Longueur de la machine	19 ft 5785 mm
Rayon d'encombrement arrière	9.8 ft 3000 mm
Garde au sol du contrepoids	4.8 ft 1465 mm
Hauteur de cabine – Abaissée	11.5 ft 3500 mm
Hauteur de cabine – Abaissée avec FOGS	11.6 ft 3550 mm
Hauteur de cabine - Relevée	20 ft 6095 mm
Hauteur de cabine – Relevée avec FOGS	20.2 ft 6145 mm
Empattement	10.5 ft 3200 mm
Largeur en ordre d'expédition	9.8 ft 3000 mm
Garde au sol	0.8 ft 249 mm
Longueur du train de roulement	19 ft 5781 mm

Plages de fonctionnement

Portée maximale	46.2 ft 14080 mm
Flèche	MH 8,5 m (27'11") MH 8,5 m (27'11")
Bras	Bras spécial de manutention de 6,4 m (21'0") Bras spécial de manutention de 6,4 m (21'0")
Hauteur maximale	50.8 ft 15470 mm
Hauteur de vidage maximale	15.3 ft 4670 mm
Profondeur maximale	16.4 ft 4990 mm
Hauteur de tige de flèche	35.3 ft 10750 mm

MH3032 - Tier 4 / Stage V Équipement standard

Imprimer

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

CABINE

Cabine certifiée TOPS (Tip Over Protective Structure) avec isolation phonique avancée

Moniteur à écran tactile LCD haute résolution 254 mm (10")

Climatiseur automatique à deux niveaux

Molette et touches de raccourci pour la commande du moniteur

Commande du moteur à bouton-poussoir sans clé

Console gauche à basculement vers le haut

Siège haut de gamme chauffant et ventilé avec suspension pneumatique automatique réglable

Plafonnier à diodes

TECHNOLOGIE CAT

VisionLink®

Mise à jour à distance et dépistage des pannes à distance

Cat Payload

CIRCUIT ÉLECTRIQUE

Batterie sans entretien

Projecteurs à diode sur châssis (côté gauche, côté droit) et contrepoids

Coupe-batterie électrique centralisé

Délai programmable du temps de maintien des projecteurs allumés après l'arrêt du moteur

MOTEUR

Moteur diesel C7.1 Cat

Trois modes sélectionnables : Puissance, Smart, Eco

Capacité de fonctionnement jusqu'à 3 000 m (9 840 ft) d'altitude sans détarage de la puissance moteur

Fonctionnalité de démarrage à froid à –18°C (0°F)

Ventilateurs de refroidissement hydraulique à vitesse variable avec fonction d'inversion de sens de marche automatique

CIRCUIT HYDRAULIQUE

Clapets antiretour d'abaissement de flèche et de bras

Circuits de régénération de bras et de flèche

Soupape de commande principale électronique

Préchauffage automatique de l'huile hydraulique

Filtre de retour hydraulique hautes performances

SÉCURITÉ ET PROTECTION

Caméras de vision arrière et côté droit

Système de sécurité à clé unique Caterpillar

Avertisseur de translation

Coffre de rangement/boîte à outils extérieurs verrouillables

Contacteur d'arrêt moteur secondaire accessible au niveau du sol

Protection de la cabine

Swing Assist

Sortie de secours par vitre arrière

TRAIN DE ROULEMENT ET STRUCTURES

Traction intégrale

Blocage automatique du frein/de l'essieu

Vitesse d'approche lente

Blocage électronique de tourelle et de translation

Essieux extra – robustes, système de freinage à disque et moteur de translation sophistiqués et puissance de freinage réglable

Essieu avant oscillant verrouillable avec point de graissage à distance

Pneus pleins doubles (12.00-20)

Accès à la cabine par l'avant, le côté droit et le côté gauche

Transmission hydrostatique à deux vitesses

Contrepoids de 6 000 kg (13 250 lb)

MH3032 - Tier 4 / Stage V Options

Imprimer

NOTA

L'équipement standard et les options peuvent varier. Pour de plus amples informations, veuillez consulter votre concessionnaire Cat.

FLÈCHE ET BRAS

Manche à nez tombant de 6,4 m (21'0")

Configuration de la machine sans bâton

CABINE

Fenêtre avant fixe en une seule pièce et toit vitré (classification P5A)

Fenêtre avant fixe en deux parties et toit vitré (classification P8B)

Protections du conducteur (OPG)

CIRCUIT ÉLECTRIQUE

Alternateur, 20kW avec câblage au niveau de l'extrémité du bras

MOTEUR

Réchauffeur de bloc – moteur pour démarrage à froid

CIRCUIT HYDRAULIQUE

Bonne fonctionnalité de rotation (Amérique du Nord seulement)

SÉCURITÉ ET PROTECTION

Gyrophare de cabine

Signal/klaxon d'avertissement

Technologie et services compatibles

Tirer parti des données connectées et des principes de sécurité de Caterpillar pour améliorer l’efficacité, augmenter la productivité et rentabiliser votre activité.

Charge utile

Detect

Gestion des équipements

Cat Payload pour les pelles pour manutention

Les pelles pour manutention de nouvelle génération effectuent tous types de tâches : chargement, mise en tas, manutention, et bien plus. Les technologies Cat® Payload permettent un pesage en cours de route pour aider les conducteurs à atteindre un poids précis, à tout moment, et à éviter les surcharges, les sous-charges ou les charges erronées.

Découvrir la technologie

1 - 8 de 9 Items Éléments

Précédent Suivant

Les pelles pour manutention de nouvelle génération effectuent tous types de tâches : chargement, mise en tas, manutention, et bien plus. Les technologies Cat® Payload permettent un pesage en cours de route pour aider les conducteurs à atteindre un poids précis, à tout moment, et à éviter les surcharges, les sous-charges ou les charges erronées.

Découvrir la technologie

Barrière électronique Cat 2D pour pelles hydrauliques

La barrière électronique Cat® 2D confine la timonerie avant à une zone de travail prédéfinie de façon à éviter les risques, notamment ceux liés au trafic. Elle utilise les données issues des capteurs de position pour bloquer automatiquement tout mouvement de la machine lorsque la timonerie avant atteint les limites définies.

Découvrir la technologie

1 - 8 de 9 Items Éléments

Précédent Suivant

La barrière électronique Cat® 2D confine la timonerie avant à une zone de travail prédéfinie de façon à éviter les risques, notamment ceux liés au trafic. Elle utilise les données issues des capteurs de position pour bloquer automatiquement tout mouvement de la machine lorsque la timonerie avant atteint les limites définies.

Découvrir la technologie

Dépistage des pannes à distance Cat

Le Dépistage des pannes à distance Cat permet à votre concessionnaire Cat d'exécuter des tests alors que la machine est en fonctionnement. Une fois le problème identifié, un technicien peut le résoudre immédiatement à l'aide des pièces et des outils appropriés, ce qui permet de gagner du temps et de l'argent. Le Dépistage des pannes à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos machines.

Découvrir la technologie
Mise à jour à distance Cat

La Mise à jour à distance Cat envoie une alerte de votre concessionnaire Cat, pour vous inviter à mettre à jour les logiciels sur votre machine. Pour minimiser l'immobilisation, il est possible de déployer les mises à jour sur le chantier sans attendre l'arrivée d'un technicien de concessionnaire. La Mise à jour à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos équipements.

Découvrir la technologie
VisionLink®

VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

Découvrir la technologie

1 - 8 de 9 Items Éléments

Précédent Suivant

Le Dépistage des pannes à distance Cat permet à votre concessionnaire Cat d'exécuter des tests alors que la machine est en fonctionnement. Une fois le problème identifié, un technicien peut le résoudre immédiatement à l'aide des pièces et des outils appropriés, ce qui permet de gagner du temps et de l'argent. Le Dépistage des pannes à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos machines.

Découvrir la technologie

La Mise à jour à distance Cat envoie une alerte de votre concessionnaire Cat, pour vous inviter à mettre à jour les logiciels sur votre machine. Pour minimiser l'immobilisation, il est possible de déployer les mises à jour sur le chantier sans attendre l'arrivée d'un technicien de concessionnaire. La Mise à jour à distance réduit le temps d'entretien et permet de conserver le rendement optimal de vos équipements.

Découvrir la technologie

VisionLink® est une application logicielle dans le Cloud qui permet de cesser les devinettes concernant la gestion du parc grâce à des informations clés permettant d'optimiser les performances, indépendamment de la taille du parc ou du constructeur d'équipement. Recevez facilement les données des équipements sur votre ordinateur de bureau ou votre appareil mobile à partir d'une solution centralisée et pratique pour prendre des décisions éclairées à chaque étape.

Découvrir la technologie

Découvrez comment MH3032 - Tier 4 / Stage V se compare aux produits fréquemment comparés.

Pelles pour manutention

Sélectionné

MH3032 - Tier 4 / Stage V Tier 4 / Stage V

Modèle de moteur: C7.1 Cat®; C7.1 Cat®
Poids en ordre de marche: 78950 lb; 35800 kg
Portée maximale: 46.2 ft; 14080 mm

Pelles pour manutention

MH3026

Modèle de moteur: C7.1 Cat; C7.1 Cat
Poids en ordre de marche maximal: 64370 lb; 29200 kg
Portée maximale: 42.7 ft; 13000 mm

Voir les détails

Pelles pour manutention

MH3040

Modèle de moteur: C7.1 Cat; C7.1 Cat
Poids en ordre de marche maximal: 86000 lb; 39000 kg
Portée maximale: 50.8 ft; 15490 mm

Voir les détails

Outils et aide d'experts à chaque étape

Galerie média

Photos

Pelle pour manutention MH3032

Cabine et éclairages extérieurs de la MH3032

Vue latérale de la MH3032

Vue du conducteur depuis l’intérieur de la cabine de la MH3032

MH3032 en déplacement avec de la ferraille

Pelles pour manutention sur pneus MH3032 - Tier 4 / Stage V

Aperçu

Polyvalence et technologie de pointe pour une production efficace

Avantages

Hautes performances

Polyvalence inégalée

Confort ergonomique

Caractéristiques en un coup d'œil

Spécifications produit pour MH3032 - Tier 4 / Stage V

Moteur

Transmission

Circuit hydraulique

Mécanisme d'orientation

Poids

Contenances pour l'entretien

Dimensions

Plages de fonctionnement

MH3032 - Tier 4 / Stage V Équipement standard

NOTA

CABINE

TECHNOLOGIE CAT

CIRCUIT ÉLECTRIQUE

MOTEUR

CIRCUIT HYDRAULIQUE

SÉCURITÉ ET PROTECTION

TRAIN DE ROULEMENT ET STRUCTURES

MH3032 - Tier 4 / Stage V Options

NOTA

FLÈCHE ET BRAS

CABINE

CIRCUIT ÉLECTRIQUE

MOTEUR

CIRCUIT HYDRAULIQUE

SÉCURITÉ ET PROTECTION

Spécifications produit pour MH3032 - Tier 4 / Stage V

Moteur

Transmission

Circuit hydraulique

Mécanisme d'orientation

Poids

Contenances pour l'entretien

Dimensions

Plages de fonctionnement

MH3032 - Tier 4 / Stage V Équipement standard

NOTA

CABINE

TECHNOLOGIE CAT

CIRCUIT ÉLECTRIQUE

MOTEUR

CIRCUIT HYDRAULIQUE

SÉCURITÉ ET PROTECTION

TRAIN DE ROULEMENT ET STRUCTURES

MH3032 - Tier 4 / Stage V Options

NOTA

FLÈCHE ET BRAS

CABINE

CIRCUIT ÉLECTRIQUE

MOTEUR

CIRCUIT HYDRAULIQUE

SÉCURITÉ ET PROTECTION

Technologie et services compatibles

Cat Payload pour les pelles pour manutention

Barrière électronique Cat 2D pour pelles hydrauliques

Dépistage des pannes à distance Cat

Mise à jour à distance Cat

VisionLink®

Découvrez comment MH3032 - Tier 4 / Stage V se compare aux produits fréquemment comparés.

Outils et aide d'experts à chaque étape

Calculateur de paiement

Offres actuelles

Options de location

Options d'occasion

Trouver concessionnaire

Galerie média

Photos

Produits associés

Broyeurs

Broyeurs primaires

Cisailles

Cisailles mobiles pour le traitement de la ferraille et les applications de démolition
