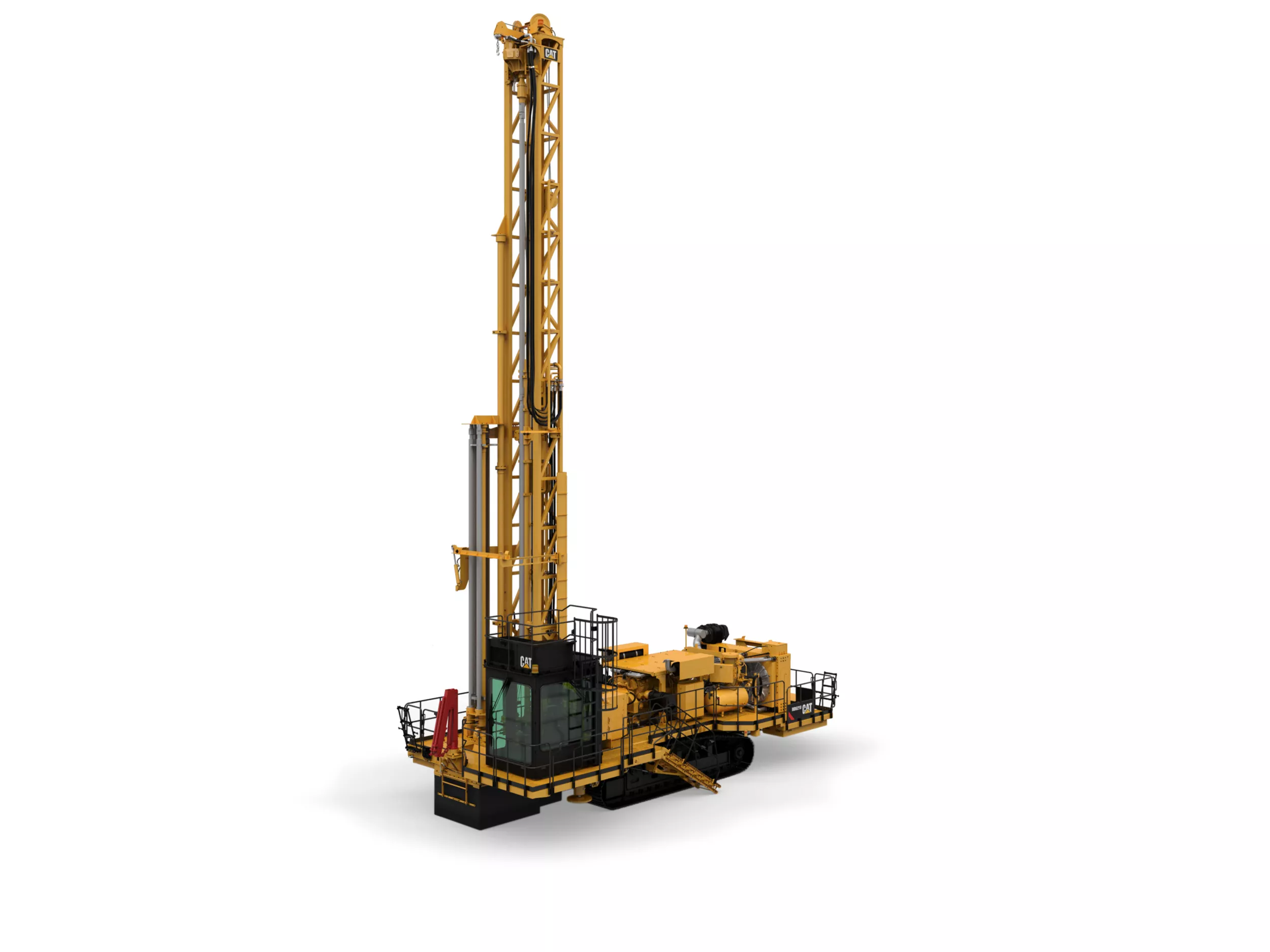

Станок вращательного бурения Cat® MD6250 сконструирован с нуля и изготовлен с использованием только оригинальных деталей Cat для обеспечения максимальной производительности. Благодаря встроенным автономным функциям и возможности интеграции технологий Cat MineStar буровой станок MD6250 обеспечивает точность, надежность и производительность при выполнении любых бурильных работ в твердых породах.
Управление MD6250 выполняется с помощью проверенных электронных систем Cat, с архитектурой которых ваши технические специалисты знакомы по другим машинам компании Cat. Встроенные функции защиты и блокировки машины помогают обеспечить безопасность операторов, а также ввод машины в эксплуатацию за счет предотвращения возможных сбоев или неправильного использования.
Поиск и устранение неисправностей легко осуществлять с помощью программы Cat Electronic Technician (Cat ET). Электронные системы MD6250 также предоставляют общую платформу для интеграции ряда будущих решений в области автономности.
Увеличение эксплуатационной мощности MD6250 основано на использовании технологий и автоматизации. Модель MD6250 располагает системой помощи бурения, полуавтоматическими/автоматическими функциями и возможностью составления отчета о состоянии машины, что повышает эффективность и результативность бурения.
Подобранная силовая передача модели MD6250 обеспечивает повышение производительности и сокращение потребления топлива за счет наличия электронных блоков управления. Функция переменной регулировки объема подаваемого воздуха позволяет подбирать производительность в соответствии с конкретным применением и бурильной оснасткой.
Силовая передача MD6250 оборудована оптимизированной силовой передачей с мощным двигателем и самым крупным в своем классе "стандартным" компрессором для обеспечения короткого рабочего цикла и спроектирована с расчетом на тяжелые условия работ при бурении.
| Нагрузка на долото | До 32 655 кг (до 71 993 фунтов) До 32 655 кг (до 71 993 фунтов) |
| Диаметр скважины | До 152–250 мм (до 6–9,8 дюйма) До 152–250 мм (до 6–9,8 дюйма) |
| Двигатель | C27 ACERT™ при 1800 об/мин C27 ACERT™ при 1800 об/мин |
| Мачта 11,2 м (36,7 фута) – диапазон диаметров скважины | До 152–250 мм (до 6–9,8 дюйма) До 152–250 мм (до 6–9,8 дюйма) |
| Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина для одного захода | 36.7 футы 11.2 м |
| Мачта 11,2 м (36,7 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов | Подача до 53,9 м (до 176.7 футов) Подача до 53,9 м (до 176.7 футов) |
| Мачта 11,2 м (36,7 фута) – усилие подачи | До 20 411 кг (до 45 000 фунтов) До 20 411 кг (до 45 000 фунтов) |
| Мачта 11,2 м (36,7 футов) – усилие подъема | До 20 411 кг (до 45 000 фунтов) До 20 411 кг (до 45 000 фунтов) |
| Мачта 11,2 м (36,7 фута) – скорость подъема | 2.65 ft/s 0.81 m/s |
| Мачта 11,2 м (36,7 фута) – нагрузка на долото – бурение в один заход | До 22 321 кг (до 49 210 фунтов) До 22 321 кг (до 49 210 фунтов) |
| Мачта 13,6 м (44,6 фута) – диапазон диаметров скважины | До 152–250 мм (до 6–9,8 дюйма) До 152–250 мм (до 6–9,8 дюйма) |
| Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина для одного захода | 44.6 футы 13.6 м |
| Мачта 13,6 м (44,6 фута): диапазон значений диаметра скважины – глубина бурения в несколько заходов | Подача до 37,9 м (до 124,6 фута) Подача до 37,9 м (до 124,6 фута) |
| Мачта 13,6 м (44,6 фута) – усилие подачи | До 29 483 кг (до 65 000 фунтов) До 29 483 кг (до 65 000 фунтов) |
| Мачта 13,6 м (44,6 фута) – усилие подъема | До 22 113 кг (до 48,750 фунтов) До 22 113 кг (до 48,750 фунтов) |
| Мачта 13,6 м (44,6 фута) – скорость подъема | 2.16 ft/s 0.66 m/s |
| Мачта 13,6 м (44,6 фута) – нагрузка на долото – бурение в один заход | До 32 655 кг (до 71 993 фунтов) До 32 655 кг (до 71 993 фунтов) |
| Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США — двигатель | C27 ACERT™ при 1800 об/мин C27 ACERT™ при 1800 об/мин |
| Эквивалентно стандарту на выбросы Tier 2 Агентства по охране окружающей среды США | Эквивалент стандарта Tier 2 Агентства по охране окружающей среды США Эквивалент стандарта Tier 2 Агентства по охране окружающей среды США |
| Сертификат Tier 4 Final Агентства по охране окружающей среды США — двигатель | C27 ACERT при 1800 об/мин C27 ACERT при 1800 об/мин |
| Стандарт на выбросы Tier 4 Final Агентства по охране окружающей среды США | Стандарт Tier 4 Final Агентства по охране окружающей среды США Стандарт Tier 4 Final Агентства по охране окружающей среды США |
| Компрессор для вращательного бурения | 56,6 м³/мин (2000 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм) 56,6 м³/мин (2000 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм) |
| Компрессор для погружного бурения (1) | 38,2 м³/мин (1350 футов³/мин) при 34,4 бар (500 фунтов на кв. дюйм) 38,2 м³/мин (1350 футов³/мин) при 34,4 бар (500 фунтов на кв. дюйм) |
| Компрессор для погружного бурения (2) | 42,4 м³/мин (1500 футов³/мин) при 24,1 бар (350 фунтов/кв. дюйм) 42,4 м³/мин (1500 футов³/мин) при 24,1 бар (350 фунтов/кв. дюйм) |
| Наклонное бурение | Вертикально под 30° (с шагом 5°) Вертикально под 30° (с шагом 5°) |
| Эквивалентно стандарту Tier 2 Агентства по охране окружающей среды США — номинальная мощность (ISO 14396) | 826 л. с. 616 кВт |
| Соответствие стандарту Tier 4 Final Агентства по охране окружающей среды США — номинальная мощность (ISO 14396) | 872 л. с. 643 кВт |
| Компоненты (1) | Два стартера Два стартера |
| Компоненты (2) | Стандартные воздухозаборные фильтры в нормальных рабочих условиях обеспечивают дополнительные 500 моточасов к межсервисному интервалу Стандартные воздухозаборные фильтры в нормальных рабочих условиях обеспечивают дополнительные 500 моточасов к межсервисному интервалу |
| Компоненты (3) | Система облегчения пуска двигателя с впрыском эфира (баллон с эфиром поставляется отдельно) Система облегчения пуска двигателя с впрыском эфира (баллон с эфиром поставляется отдельно) |
| Особенности | Отверстия для планового взятия проб масла (S·O·SSM) Отверстия для планового взятия проб масла (S·O·SSM) |
| Погружное бурение | Включает систему смазки инструментов и ящик для хранения пневмоударника Включает систему смазки инструментов и ящик для хранения пневмоударника |
| Погружное бурение: 1350 куб. футов в мин/500 фунтов на кв. дюйм | 38,2 м³/мин (1,350 футов³/мин) при 34,4 бар (500 фунтов на кв. дюйм), включает приспособление для смазки инструментов с баком смазки на 113.5 л (30 галл.) 38,2 м³/мин (1,350 футов³/мин) при 34,4 бар (500 фунтов на кв. дюйм), включает приспособление для смазки инструментов с баком смазки на 113.5 л (30 галл.) |
| Погружное бурение: 1500 куб. футов в мин/350 фунтов на кв. дюйм | 42,4 м³/мин (1,500 футов³/мин) при 24,1 бар (350 фунтов на кв. дюйм), включает приспособление для смазки инструментов с баком смазки на 113.5 л (30 галл.) 42,4 м³/мин (1,500 футов³/мин) при 24,1 бар (350 фунтов на кв. дюйм), включает приспособление для смазки инструментов с баком смазки на 113.5 л (30 галл.) |
| Вращательное бурение | Дополнительная система смазки инструментов Дополнительная система смазки инструментов |
| Вращательное бурение: 2000 куб. футов в мин/125 фунтов на кв. дюйм | 56,6 м³/мин (2000 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм) 56,6 м³/мин (2000 футов³/мин) при 8,6 бар (125 фунтов/кв. дюйм) |
| Выбор | Электронный блок управления и регулирования компрессора с линиями удаления воздуха Электронный блок управления и регулирования компрессора с линиями удаления воздуха |
| Примечание | Благодаря функции переменной регулировки объема компрессора оператор может ограничивать расход воздуха, что позволит снизить расход топлива. Данную функцию имеют все компрессоры высокого и низкого давления. Благодаря функции переменной регулировки объема компрессора оператор может ограничивать расход воздуха, что позволит снизить расход топлива. Данную функцию имеют все компрессоры высокого и низкого давления. |
| Вариант (1) | Низкое давление 8,6 бар (125 фунтов/кв. дюйм)/ASME CRN/AU или CE Низкое давление 8,6 бар (125 фунтов/кв. дюйм)/ASME CRN/AU или CE |
| Вариант (2) | Высокое давление 24,1 или 34,4 бар (350 или 500 фунтов/кв. дюйм) для ASME/CRN/AU или CE Высокое давление 24,1 или 34,4 бар (350 или 500 фунтов/кв. дюйм) для ASME/CRN/AU или CE |
| Компоненты (1) | Охладители с легким доступом для очистки Охладители с легким доступом для очистки |
| Компоненты (2) | Отдельный блок системы охлаждения двигателя Отдельный блок системы охлаждения двигателя |
| Компоненты (3) | Все секции сердцевины охладителя заменены Все секции сердцевины охладителя заменены |
| Компоненты (4) | Автоматическая система управления вентилятором с регулируемой частотой вращения Автоматическая система управления вентилятором с регулируемой частотой вращения |
| Особенности | Функционален при температуре окружающей среды 52 °C (125 °F) Функционален при температуре окружающей среды 52 °C (125 °F) |
| Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (1) | Номинальная температура до -1 °C (30 °F) Номинальная температура до -1 °C (30 °F) |
| Уровень 1: стандартные эксплуатационные жидкости и смазочные материалы (2) | Выдерживает высокую температуру до 52 °C (125 °F) Выдерживает высокую температуру до 52 °C (125 °F) |
| Уровень 2: эксплуатационные жидкости и смазочные материалы для условий крайнего севера | Номинальная температура до -18 °C (-0.4 °F) Номинальная температура до -18 °C (-0.4 °F) |
| Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (1) | Номинальная температура до -40 °C (-40 °F) Номинальная температура до -40 °C (-40 °F) |
| Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (2) | Система обогрева на дизельном топливе, которая нагревает и обеспечивает циркуляцию охлаждающей жидкости двигателя по следующим компонентам: блоку цилиндров, водяному баку под платформой, нагревательным элементам для поддона аккумуляторной батареи, с резервом для топливных баков. Система обогрева на дизельном топливе, которая нагревает и обеспечивает циркуляцию охлаждающей жидкости двигателя по следующим компонентам: блоку цилиндров, водяному баку под платформой, нагревательным элементам для поддона аккумуляторной батареи, с резервом для топливных баков. |
| Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (3) | Полный комплект смазочных материалов для арктических условий включает: моторное масло, гидравлическое масло и масло компрессора. Полный комплект смазочных материалов для арктических условий включает: моторное масло, гидравлическое масло и масло компрессора. |
| Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (4) | Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева 120 В для бака ресивера компрессора, блока управления компрессором, обогрева линий управления компрессором, обогрева шлангов от водяного бака до водяного насоса, блока быстрого наполнения водой и бака. Пакет электрообогрева с панелью выключателей для питания: одеяла электрообогрева 120 В для бака ресивера компрессора, блока управления компрессором, обогрева линий управления компрессором, обогрева шлангов от водяного бака до водяного насоса, блока быстрого наполнения водой и бака. |
| Уровень 4: эксплуатационные жидкости и смазочные материалы для условий крайнего севера (5) | Соединительный блок электропитания собственных нужд с переключаемым соединением на 240–6000 В (50 А) (дизельная генераторная установка и/или штепсель поставляются отдельно). Блок включает стандартное зарядное устройство аккумуляторной батареи (50 Гц). При необходимости приобретения зарядного устройства на 60 Гц номер изделия по каталогу: 540-4271. Соединительный блок электропитания собственных нужд с переключаемым соединением на 240–6000 В (50 А) (дизельная генераторная установка и/или штепсель поставляются отдельно). Блок включает стандартное зарядное устройство аккумуляторной батареи (50 Гц). При необходимости приобретения зарядного устройства на 60 Гц номер изделия по каталогу: 540-4271. |
| Уровень 4. Эксплуатационные жидкости и смазочные материалы для условий Крайнего Севера (6) | Панель включателей содержит 5 (пять) дополнительных выключателей для устанавливаемых заказчиком нагревательных элементов. Панель включателей содержит 5 (пять) дополнительных выключателей для устанавливаемых заказчиком нагревательных элементов. |
| Особенности (1) | Домкраты, поворотный механизм мачты и платформа приварены к основной раме для обеспечения максимальной прочности и долгого срока службы Домкраты, поворотный механизм мачты и платформа приварены к основной раме для обеспечения максимальной прочности и долгого срока службы |
| Особенности (2) | Противоскользящие поверхности Противоскользящие поверхности |
| Особенности (3) | Вместительность топливного бака 1416 л (374 галл.) Вместительность топливного бака 1416 л (374 галл.) |
| Особенности (4) | Дополнительный топливный бак на 1416 л (374 галл.) Дополнительный топливный бак на 1416 л (374 галл.) |
| Особенности (5) | Три (3) точки выхода на платформе в дополнение к главному участку доступа Три (3) точки выхода на платформе в дополнение к главному участку доступа |
| Особенности (6) | Мостки с поручнями и напольными оградительными планками по всему периметру кабины до буровой платформы (дополнительно) Мостки с поручнями и напольными оградительными планками по всему периметру кабины до буровой платформы (дополнительно) |
| Компоненты (1) | Неподвижная буровая платформа для вертикального и наклонного бурения Неподвижная буровая платформа для вертикального и наклонного бурения |
| Компоненты (2) | Четыре регулируемых домкрата обеспечивают выравнивание на стенде с наклоном 7 градусов (в любом направлении) Четыре регулируемых домкрата обеспечивают выравнивание на стенде с наклоном 7 градусов (в любом направлении) |
| Компоненты (3) | Усиленные буксировочные крюки (передняя часть) Усиленные буксировочные крюки (передняя часть) |
| Компоненты (4) | Четыре (4) подъемные проушины для грузозахватных приспособлений или цепных стропов Четыре (4) подъемные проушины для грузозахватных приспособлений или цепных стропов |
| Компоненты (5) | Направляющий ролик штанги в сборе установлен на буровой платформе для загрузки буровых штанг Направляющий ролик штанги в сборе установлен на буровой платформе для загрузки буровых штанг |
| Компоненты (6) | Лестница доступа к крыше кабины с ограждением и предохранительные перила на крыше для удобства доступа к кондиционеру/нагнетателю/нагревателю (дополнительно) Лестница доступа к крыше кабины с ограждением и предохранительные перила на крыше для удобства доступа к кондиционеру/нагнетателю/нагревателю (дополнительно) |
| Особенности (7) | Платформа для монтажа баллонов пожаротушения и/или дизельной генераторной установки на противоположной от механизма бурения стороне (дополнительно) Платформа для монтажа баллонов пожаротушения и/или дизельной генераторной установки на противоположной от механизма бурения стороне (дополнительно) |
| Вариант (1) | Стационарные ступени для доступа в кабину Стационарные ступени для доступа в кабину |
| Вариант (2) | Каскадная, гидравлическая лестница с мостками вокруг кабины, ведущими к платформе бурового станка (дополнительно). Включает средство блокировки подъема и хода, активируемое в опущенном положении Каскадная, гидравлическая лестница с мостками вокруг кабины, ведущими к платформе бурового станка (дополнительно). Включает средство блокировки подъема и хода, активируемое в опущенном положении |
| Компоненты (1) | Ящик для инструментов (дополнительно) Ящик для инструментов (дополнительно) |
| Компоненты (2) | Гидравлический смотровой лючок на буровой платформе с прожектором (дополнительно) Гидравлический смотровой лючок на буровой платформе с прожектором (дополнительно) |
| Компоненты (3) | Устройство смазки резьбы буровой штанги, активируемое из кабины (дополнительно) Устройство смазки резьбы буровой штанги, активируемое из кабины (дополнительно) |
| Компоненты (4) | Подготовка к работе с консольным краном (опция) Подготовка к работе с консольным краном (опция) |
| Модель | Экскаватор Cat® 336E EL Экскаватор Cat® 336E EL |
| Поддерживающие катки | 3 (три) 3 (три) |
| Направляющие гусеничной цепи и защита опорных катков | Уровень 2 Уровень 2 |
| Тяговое усилие | 93745 фунт-сил 417000 N |
| Тройные грунтозацепы (1) | 600 мм (23,6 дюйма); давление на грунт для твердых пород 0,88 бар (12.7 фунтов/кв. дюйм) 600 мм (23,6 дюйма); давление на грунт для твердых пород 0,88 бар (12.7 фунтов/кв. дюйм) |
| Тройные грунтозацепы (2) | 750 мм (29,5 дюйма); давление на грунт для мягких пород 1,10 бар (15.9 фунтов/кв. дюйм) 750 мм (29,5 дюйма); давление на грунт для мягких пород 1,10 бар (15.9 фунтов/кв. дюйм) |
| Ролики нижние | 12 (двенадцать) 12 (двенадцать) |
| Скорость хода | 1.5 миль/ч 2.45 км/ч |
| Компоненты (1) | Первичные насосы, 2 шт. — 145 куб. см (поршневые, с пропорциональными электронными блоками управления) Первичные насосы, 2 шт. — 145 куб. см (поршневые, с пропорциональными электронными блоками управления) |
| Компоненты (2) | Насос вспомогательного контура, 1 шт. — 110 куб. с (поршневой, с регулированием по нагрузке) Насос вспомогательного контура, 1 шт. — 110 куб. с (поршневой, с регулированием по нагрузке) |
| Компоненты (3) | Насосы вентилятора, 2 шт. — 74 куб. см (поршневые, с пропорциональными электронными блоками управления) Насосы вентилятора, 2 шт. — 74 куб. см (поршневые, с пропорциональными электронными блоками управления) |
| Компоненты (4) | Подкачивающие насосы, 2 шт. — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность) Подкачивающие насосы, 2 шт. — 43,9 + 56,5 куб. см (двойная шестерня, постоянная производительность) |
| Компоненты (5) | Специальные отверстия для планового взятия проб масла (S·O·S) Специальные отверстия для планового взятия проб масла (S·O·S) |
| Ширина со стороны без кабины | 15.9 футы 4.845 м |
| Ширина со стороны кабины | 18.45 футы 5.624 м |
| Примечание | Размеры по длине и ширине включают: каскадные ступени и мостки по всему периметру кабины. Размеры по длине и ширине включают: каскадные ступени и мостки по всему периметру кабины. |
| Собственная транспортная длина мачты | 61.4 футы 18.72 м |
| Высота с поднятой мачтой | 61.13 футы 19.546 м |
| Длина кузова | 38.41 футы 11.708 м |
| Длина опущенной мачты | 66.17 футы 20.18 м |
| Высота с опущенной мачтой | 16.84 футы 5.134 м |
| Компоненты (7) | Уплотнение пылеулавливающего чехла Уплотнение пылеулавливающего чехла |
| Компоненты (8) | Устройство смазки буровой коронки включено при выборе компрессора высокого давления Устройство смазки буровой коронки включено при выборе компрессора высокого давления |
| Компоненты (1) | Двусоставные палубные втулки Двусоставные палубные втулки |
| Компоненты (2) | Ролики позиционера штанг Ролики позиционера штанг |
| Компоненты (3) | Палубный ключ Палубный ключ |
| Компоненты (4) | Амортизирующий переходник Амортизирующий переходник |
| Компоненты (5) | Верхний переводник Верхний переводник |
| Компоненты (6) | Переводник молота Переводник молота |
| Компоненты (7) | Смазочное устройство долота (по заказу) Смазочное устройство долота (по заказу) |
| Компоненты (8) | Амортизирующий переводник (дополнительно) Амортизирующий переводник (дополнительно) |
| Компоненты (1) | Односоставная палубная втулка Односоставная палубная втулка |
| Компоненты (2) | Ролики позиционера штанг Ролики позиционера штанг |
| Компоненты (3) | Палубный ключ Палубный ключ |
| Компоненты (4) | Верхний адаптер Верхний адаптер |
| Компоненты (5) | Наддолотник Наддолотник |
| Компоненты (6) | Уплотнение пылеулавливающего чехла Уплотнение пылеулавливающего чехла |
| Ширина со стороны без кабины | 15.9 футы 4.845 м |
| Ширина со стороны кабины | 18.45 футы 5.625 м |
| Примечание | Размеры по длине и ширине включают: каскадные ступени и мостки по всему периметру кабины. Размеры по длине и ширине включают: каскадные ступени и мостки по всему периметру кабины. |
| Собственная транспортная длина мачты | 53.5 футы 16.32 м |
| Высота с поднятой мачтой | 56.3 футы 17.146 м |
| Длина кузова | 38.41 футы 11.708 м |
| Длина опущенной мачты | 58.3 футы 17.78 м |
| Высота с опущенной мачтой | 16.84 футы 5.134 м |
| Компоненты (13) | Подъемные проушины Подъемные проушины |
| Компоненты (14) | Щиток ветрового стекла (дополнительно) Щиток ветрового стекла (дополнительно) |
| Функция (1) | Платформа на противоположной от механизма бурения стороне для монтажа баллонов пожаротушения и/или дизельной генераторной установки (опция) Платформа на противоположной от механизма бурения стороне для монтажа баллонов пожаротушения и/или дизельной генераторной установки (опция) |
| Функция (2) | Угол въезда 15 градусов упрощает загрузку и разгрузку на трал Угол въезда 15 градусов упрощает загрузку и разгрузку на трал |
| Компоненты (1) | Сплавные крышки буровой палубы для технического обслуживания, когда мачта в горизонтальном положении Сплавные крышки буровой палубы для технического обслуживания, когда мачта в горизонтальном положении |
| Компоненты (2) | Семь (7) кнопок выключения двигателя, каждая оснащена буровым выходом/точкой доступа в кабине, в отсеке двигателя, на буровой платформе Семь (7) кнопок выключения двигателя, каждая оснащена буровым выходом/точкой доступа в кабине, в отсеке двигателя, на буровой платформе |
| Компоненты (3) | Более 40 дополнительных защитных блокировок Более 40 дополнительных защитных блокировок |
| Компоненты (4) | Щитки стекла на петлях по всей длине переднего окна бурового станка Щитки стекла на петлях по всей длине переднего окна бурового станка |
| Компоненты (5) | Три (3) точки выхода на платформе в дополнение к главному участку доступа Три (3) точки выхода на платформе в дополнение к главному участку доступа |
| Компоненты (6) | Саморегулирующиеся заслонки защищают точки выхода на лестницу Саморегулирующиеся заслонки защищают точки выхода на лестницу |
| Компоненты (7) | Электрический звуковой сигнал, включение кнопкой в кабине Электрический звуковой сигнал, включение кнопкой в кабине |
| Компоненты (8) | Автоматический звуковой сигнал при перемещении Автоматический звуковой сигнал при перемещении |
| Компоненты (9) | Отсек аккумуляторной батареи под платформой с функцией выключения аккумулятора с помощью ключа/отключением стартера/клеммами для запуска двигателя от внешнего источника Отсек аккумуляторной батареи под платформой с функцией выключения аккумулятора с помощью ключа/отключением стартера/клеммами для запуска двигателя от внешнего источника |
| Компоненты (10) | Воздушные шланги компрессора с предохранительными удерживающими тросами Воздушные шланги компрессора с предохранительными удерживающими тросами |
| Компоненты (11) | Противоскользящие поверхности Противоскользящие поверхности |
| Компоненты (12) | Два крюка на противоположной стороне от механизма бурения Два крюка на противоположной стороне от механизма бурения |
| Штанга для стандартной кассеты: штанги 6,1 м (20 футов) для мачты 13,6 м (44,6 фута) — удерживает 4 штанги |
– 127 мм (5,0 дюйма) – 140 мм (5,5 дюйма) – 152 мм (6,0 дюйма) – 165 мм (6,5 дюйма) – 178 мм (7,0 дюйма) – 194 мм (7,625 дюйма) – 127 мм (5,0 дюйма) – 140 мм (5,5 дюйма) – 152 мм (6,0 дюйма) – 165 мм (6,5 дюйма) – 178 мм (7,0 дюйма) – 194 мм (7,625 дюйма) |
| Штанга для стандартной кассеты: штанги 10,6 м (35 футов) для мачты 11,2 м (36,7 фута) — удерживает 4 штанги |
– 127 мм (5,0 дюйма) – 140 мм (5,5 дюйма) – 152 мм (6,0 дюйма) – 165 мм (6,5 дюйма) – 178 мм (7,0 дюйма) – 194 мм (7,625 дюйма) – 127 мм (5,0 дюйма) – 140 мм (5,5 дюйма) – 152 мм (6,0 дюйма) – 165 мм (6,5 дюйма) – 178 мм (7,0 дюйма) – 194 мм (7,625 дюйма) |
| Штанга для кассеты двойного назначения: мачта 11,2 м (36,7 фута): удерживает 2 штанги длиной 10,6 м (35 футов) каждая и 2 штанги длиной 7,62 м (25 футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект) | Кассета двойного назначения принимает штангу длиной 140–168 мм (5,5–6,625 дюйма) — для получения дополнительных диаметров штанг обращайтесь к производителю. Кассета двойного назначения принимает штангу длиной 140–168 мм (5,5–6,625 дюйма) — для получения дополнительных диаметров штанг обращайтесь к производителю. |
| Впрыск воды и пылесборник (2) | Самоочищающиеся фильтры, дверцы для очистки с выталкивателем Самоочищающиеся фильтры, дверцы для очистки с выталкивателем |
| Впрыск воды и пылесборник (1) | Пылеуловитель 127 м³/мин (4500 футов³/мин); включает в себя стандартный впрыск воды Пылеуловитель 127 м³/мин (4500 футов³/мин); включает в себя стандартный впрыск воды |
| Впрыск воды – бак установлен под передней платформой | 336 галл. (США) 1271 л |
| Впрыск воды большого объема (макс.) – общая вместимость баков | 736 галл. (США) 2786 л |
| Вместимость бака под платформой (теплоизоляция для чрезвычайно низких температур) | 336 галл. (США) 1271 л |
| Вместимость бака над платформой | 400 галл. (США) 1514 л |
| Варианты (1) | Расходомер воды, контроль заполнения, индикатор уровня заполнения бака Расходомер воды, контроль заполнения, индикатор уровня заполнения бака |
| Варианты (2) | Статичные пылезащитные шторки со всех четырех сторон Статичные пылезащитные шторки со всех четырех сторон |
| Варианты (3) | Гидравлические подъемники для создания передней и задней пылезащитной завесы (по заказу) (рекомендуется использовать с пылеуловителями) Гидравлические подъемники для создания передней и задней пылезащитной завесы (по заказу) (рекомендуется использовать с пылеуловителями) |
| Варианты (4) | Распыление воды на поверхность земли в области куч шлама (дополнительно) Распыление воды на поверхность земли в области куч шлама (дополнительно) |
| Особенности (1) |
Кассета, стандартная комплектация: – мачта 11,2 м (36,7 фута): удерживает четыре штанги длиной 10,6 м (35 футов) каждая – мачта 13,6 м (44,6 фута): удерживает четыре штанги длиной 6,1 м (20 футов) каждая Кассета, стандартная комплектация: – мачта 11,2 м (36,7 фута): удерживает четыре штанги длиной 10,6 м (35 футов) каждая – мачта 13,6 м (44,6 фута): удерживает четыре штанги длиной 6,1 м (20 футов) каждая |
| Особенности (2) |
Кассета, двойного назначения: – мачта 11,2 м (36,7 фута): удерживает 2 штанги длиной 10,6 м (35 футов) каждая и 2 штанги длиной 7,62 м (25 футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект); – принимает штангу длиной 140 мм (5,5 дюйма) или 168 мм (6,625 дюйма) — дополнительные диаметры штанг можно узнать у производителя. Кассета, двойного назначения: – мачта 11,2 м (36,7 фута): удерживает 2 штанги длиной 10,6 м (35 футов) каждая и 2 штанги длиной 7,62 м (25 футов) каждая, а также переходники для установки на пневмопогружной молот и трехшарошечное долото (пневмопогружной молот и трехшарошечное долото не входят в комплект); – принимает штангу длиной 140 мм (5,5 дюйма) или 168 мм (6,625 дюйма) — дополнительные диаметры штанг можно узнать у производителя. |
| Особенности (3) | Вертикальное или наклонное бурение от 0 до 30°; с шагом в 5° Вертикальное или наклонное бурение от 0 до 30°; с шагом в 5° |
| Особенности (4) | Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 127–194 мм (5,0–7,625 дюймов) Карусель с самоцентрированием и гидравлическим приводом подходит для штанг диаметром до 127–194 мм (5,0–7,625 дюймов) |
| Особенности (5) | Бурильные колонны, оптимизированные для замены долота( над платформой) Бурильные колонны, оптимизированные для замены долота( над платформой) |
| Особенности (6) | Система подачи/подъема с одним цилиндром Система подачи/подъема с одним цилиндром |
| Особенности (7) | Функция автоматического натяжения спускового и подъемного каната Функция автоматического натяжения спускового и подъемного каната |
| Особенности (8) | Сдвижной палубный гаечный ключ Сдвижной палубный гаечный ключ |
| Особенности (9) | Оснащены втулкой роликовой платформы Оснащены втулкой роликовой платформы |
| Особенности (10) | Верхняя лебедка с кабелем, крюком и дистанционным управлением; привод переменной скорости, номинальная грузоподъемность ≥ 1818 кг (4000 фунтов), вылет до 6,1 м (20 футов) за пределы буровой платформы (опция) Верхняя лебедка с кабелем, крюком и дистанционным управлением; привод переменной скорости, номинальная грузоподъемность ≥ 1818 кг (4000 фунтов), вылет до 6,1 м (20 футов) за пределы буровой платформы (опция) |
| Особенности (11) | Приспособление для смазки инструментов, система впрыска масла 113,5 л (30 галл.) (дополнительно для компрессоров низкого давления) Приспособление для смазки инструментов, система впрыска масла 113,5 л (30 галл.) (дополнительно для компрессоров низкого давления) |
| Особенности (12) | Диапазон рукояток для различных гидравлических ключей от 114–152 мм (4,5–6,0 дюймов) или от 152–216 мм (6,0–8,5 дюйма) Диапазон рукояток для различных гидравлических ключей от 114–152 мм (4,5–6,0 дюймов) или от 152–216 мм (6,0–8,5 дюйма) |
| Особенности (13) | Камера с замкнутым контуром на мачте используется для просмотра работы кассеты/высшей передачи при укладке труб Камера с замкнутым контуром на мачте используется для просмотра работы кассеты/высшей передачи при укладке труб |
| Особенности (14) | Позиционер штанг для бурения под углом или наращивания става, активируется из кабины, с защитными блокировками Позиционер штанг для бурения под углом или наращивания става, активируется из кабины, с защитными блокировками |
| Особенности (15) | Редуктор поворота с одним гидромотором, до 160 об/мин, крутящий момент до 11 600 Н∙м (8555 фунто-футов) Редуктор поворота с одним гидромотором, до 160 об/мин, крутящий момент до 11 600 Н∙м (8555 фунто-футов) |
| Вспомогательное оборудование (1) | Ручной ловитель штанг 11,2 м (36,7 фута) или 13,6 м (44,6 фута) — Один (1) ловитель штанг с проволочным тросом, стандартная корзина для долот Ручной ловитель штанг 11,2 м (36,7 фута) или 13,6 м (44,6 фута) — Один (1) ловитель штанг с проволочным тросом, стандартная корзина для долот |
| Вспомогательное оборудование (2) | мачта длиной 11,2 м (36,7 фута), гидравлический ловитель штанг, гидравлический шламоуловитель мачта длиной 11,2 м (36,7 фута), гидравлический ловитель штанг, гидравлический шламоуловитель |
| Вспомогательное оборудование (3) | Мачта 13,6 м (44,6 фута), гидравлический ловитель штанг, гидравлический ловитель штанг с проволочным тросом, гидравлический шламоуловитель Мачта 13,6 м (44,6 фута), гидравлический ловитель штанг, гидравлический ловитель штанг с проволочным тросом, гидравлический шламоуловитель |
| Номинальная грузоподъемность | 4000 фунт 1814 кг |
| Диаметр троса | 0.5 дюйм 13 мм |
| Вылет выше буровой платформы | 20 футы 6.1 м |
| Компоненты | Привод с переменной скоростью Привод с переменной скоростью |
| Крутящий момент, одинарный электродвигатель | 8629 фунтов/фут 11700 Н·м |
| Скорость вращения | 0-160 об/мин 0-160 об/мин |
| Компоненты (1) | Шпиндель — 140 мм (5,5 дюйма) с резьбой по API и шлицевым кольцом Шпиндель — 140 мм (5,5 дюйма) с резьбой по API и шлицевым кольцом |
| Компоненты (2) | Контроль момента вращения Контроль момента вращения |
| Компоненты (3) | Виртуальные ограничители хода вращателя Виртуальные ограничители хода вращателя |
| Конструкция кабины |
– Просторная кабина с конструкцией FOPS (защита от падающих объектов) и площадью пола 3 м2 (32,3 фута2) с интегрированным рабочим местом оператора – Резиновые амортизаторы кабины для снижения вибрации и шума – Рабочее место оператора оборудовано эргономичным сиденьем, джойстиками управления с полным набором приборов и двумя цветными дисплеями 254 мм (10 дюймов), экраном с высоким разрешением и розеткой электропитания 12 В – Опциональный дисплей для камер замкнутой системы – цветной, высокого разрешения, диагональ 254 мм (10 дюймов) – Преобразователь напряжения 24–12 В – Подготовка к установке стереосистемы – Лестница, клетка и поручни для подъема на крышу кабины (опция) – Две откидные двери и замки с ключами Cat – Держатель для документации – Просторная кабина с конструкцией FOPS (защита от падающих объектов) и площадью пола 3 м2 (32,3 фута2) с интегрированным рабочим местом оператора – Резиновые амортизаторы кабины для снижения вибрации и шума – Рабочее место оператора оборудовано эргономичным сиденьем, джойстиками управления с полным набором приборов и двумя цветными дисплеями 254 мм (10 дюймов), экраном с высоким разрешением и розеткой электропитания 12 В – Опциональный дисплей для камер замкнутой системы – цветной, высокого разрешения, диагональ 254 мм (10 дюймов) – Преобразователь напряжения 24–12 В – Подготовка к установке стереосистемы – Лестница, клетка и поручни для подъема на крышу кабины (опция) – Две откидные двери и замки с ключами Cat – Держатель для документации |
| Комплектация кабин |
– Стандартная конфигурация включает в себя сиденье с тканевой обивкой, окно с одинарным стеклом и стеклоочиститель окна бурового станка – Улучшенная конфигурация Premium включает дополнительное место для хранения, кожаное сиденье с подогревом и вентиляцией, усиленную подвеску, двойное стекло, съемное ограждение переднего окна, стеклоочистители окна бурового станка, а также переднего и заднего стекла. – Стандартная конфигурация включает в себя сиденье с тканевой обивкой, окно с одинарным стеклом и стеклоочиститель окна бурового станка – Улучшенная конфигурация Premium включает дополнительное место для хранения, кожаное сиденье с подогревом и вентиляцией, усиленную подвеску, двойное стекло, съемное ограждение переднего окна, стеклоочистители окна бурового станка, а также переднего и заднего стекла. |
| Сиденье |
– Сиденье поворачивается, блокируется и выдвигается, имеет двухточечный ремень шириной 76 мм (3 дюйма), поясничную опору, изменяемый в пределах 5° наклон, сиденье сдвигается в продольном и поперечном направлениях на 80 мм (3,1 дюйма – Складное сиденье инструктора с ремнем безопасности (опция) – Сиденье поворачивается, блокируется и выдвигается, имеет двухточечный ремень шириной 76 мм (3 дюйма), поясничную опору, изменяемый в пределах 5° наклон, сиденье сдвигается в продольном и поперечном направлениях на 80 мм (3,1 дюйма – Складное сиденье инструктора с ремнем безопасности (опция) |
| Окна |
– Большие передние, задние и правые окна кабины; полноразмерное окно бурового станка со щитком – Стеклоочистители ветрового стекла с общим бачком стеклоомывателей – Оконные шторки (дополнительно) – Манометр (дополнительно) – Большие передние, задние и правые окна кабины; полноразмерное окно бурового станка со щитком – Стеклоочистители ветрового стекла с общим бачком стеклоомывателей – Оконные шторки (дополнительно) – Манометр (дополнительно) |
| Освещение |
– Светодиодные осветительные приборы и лампа для чтения карты над сиденьем оператора, подсветка джойстиков и клавиатуры – Прожектор для бурового периметра – Светодиоды для зоны с силовым агрегатом, буровой платформы, кассеты мачты, лестницы и мостков – Стандартное освещение 1300 лм обеспечивается прожектором по периметру участка, светодиоды имеют мощность 1950 лм – Комплект осветительных приборов премиум-класса включает прожектор 4200 лм по периметру, габаритные фонари мачты, проблесковый маячок на кабине, проблесковый маячок хода на кабине спереди (дополнительно) – Светодиодные осветительные приборы и лампа для чтения карты над сиденьем оператора, подсветка джойстиков и клавиатуры – Прожектор для бурового периметра – Светодиоды для зоны с силовым агрегатом, буровой платформы, кассеты мачты, лестницы и мостков – Стандартное освещение 1300 лм обеспечивается прожектором по периметру участка, светодиоды имеют мощность 1950 лм – Комплект осветительных приборов премиум-класса включает прожектор 4200 лм по периметру, габаритные фонари мачты, проблесковый маячок на кабине, проблесковый маячок хода на кабине спереди (дополнительно) |
| Система отопления, вентиляции и кондиционирования воздуха |
– Обогревательное вентиляционное отверстие в области ног – Установленный на крыше кондиционер/блок обогрева/создания избыточного давления – Доступ к фильтрам с платформы, интервал технического обслуживания 500 часов – Вентиляционные отверстия системы HVAC для обогрева основных окон – Обогревательное вентиляционное отверстие в области ног – Установленный на крыше кондиционер/блок обогрева/создания избыточного давления – Доступ к фильтрам с платформы, интервал технического обслуживания 500 часов – Вентиляционные отверстия системы HVAC для обогрева основных окон |
| Камеры | – Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 360° с сиденья оператора; камера на мачте предназначен для наблюдения за кассетой/вращением – Три (3) камеры замкнутой системы (спереди и слева) обеспечивают обзор на 360° с сиденья оператора; камера на мачте предназначен для наблюдения за кассетой/вращением |
| Компоненты (1) | Полностью электрическое управление - бурение, передвижение, горизонтирование и вспомогательные функции Полностью электрическое управление - бурение, передвижение, горизонтирование и вспомогательные функции |
| Компоненты (2) | Контроль момента вращения Контроль момента вращения |
| Компоненты (3) | Виртуальные ограничители хода вращателя Виртуальные ограничители хода вращателя |
| Компоненты (4) | Индикатор включения/выключения позиционера для штанг с блокировкой Индикатор включения/выключения позиционера для штанг с блокировкой |
| Компоненты (5) | Глубиномер Глубиномер |
| Компоненты (6) | Система обзора и контроля производительности бурения Система обзора и контроля производительности бурения |
| Компоненты (7) | Турботаймер Турботаймер |
| Компоненты (8) | Индикаторы фильтров для гидравлической и топливной систем, компрессора и двигателя Индикаторы фильтров для гидравлической и топливной систем, компрессора и двигателя |
| Компоненты (9) | Датчики давления домкрата с отображением предупреждений и кодов на дисплее Датчики давления домкрата с отображением предупреждений и кодов на дисплее |
| Компоненты (10) | Регистрация данных о состоянии машины с предупреждениями и кодами неисправности, с возможностью экспорта Регистрация данных о состоянии машины с предупреждениями и кодами неисправности, с возможностью экспорта |
| Компоненты (11) | Управление пылеподавлением Управление пылеподавлением |
| Компоненты (12) | Индикатор блокировки мачты Индикатор блокировки мачты |
| Компоненты (13) | Контролируемая ЭБУ скорость вращения вентилятора Контролируемая ЭБУ скорость вращения вентилятора |
| Компоненты (14) | Блокировка хода – при угрозе устойчивости Блокировка хода – при угрозе устойчивости |
| Компоненты (15) | Блокировка хода - став в скважине Блокировка хода - став в скважине |
| Компоненты (16) | Блокировка хода - мачта поднята и заблокирована или опущена и в положении "parked" Блокировка хода - мачта поднята и заблокирована или опущена и в положении "parked" |
| Компоненты (17) | Блокировка перемещения, втягивание домкрата Блокировка перемещения, втягивание домкрата |
| Компоненты (18) | Блокировка хода – лебедка в положении "parked" Блокировка хода – лебедка в положении "parked" |
| Компоненты (19) | Органы управления оборудованием в кабине (кондиционером, фильтром, отопителем, скоростью вентилятора) Органы управления оборудованием в кабине (кондиционером, фильтром, отопителем, скоростью вентилятора) |
| Компоненты (20) | Проводка под установку систем Terrain и автономной работы Проводка под установку систем Terrain и автономной работы |
| Компоненты (21) |
Функциональные возможности системы помощи при бурении Drill Assist: – Автоматические выравнивание/втягивание домкратов – Автоматический подъем, блокировка/разблокировка мачты и помещение в позицию ожидания. Функциональные возможности системы помощи при бурении Drill Assist: – Автоматические выравнивание/втягивание домкратов – Автоматический подъем, блокировка/разблокировка мачты и помещение в позицию ожидания. |
| Компоненты (1) |
Функциональные возможности системы помощи при бурении Drill Assist – Автоматическое бурение за один проход (дополнительно) Функциональные возможности системы помощи при бурении Drill Assist – Автоматическое бурение за один проход (дополнительно) |
| Тип (1) | Подготовка под установку системы контроля рельефа Cat Подготовка под установку системы контроля рельефа Cat |
| Тип (2) | Готовность к автономной работе Готовность к автономной работе |
| Компоненты (1) | Индикаторы производительности бурения: давление подачи и крутящего момента, частота вращения головки, давление воздуха долота, запланированная глубина и глубина бурения, счетчик штанг, скорость впрыска воды, продвижение на один оборот, скорость проходки Индикаторы производительности бурения: давление подачи и крутящего момента, частота вращения головки, давление воздуха долота, запланированная глубина и глубина бурения, счетчик штанг, скорость впрыска воды, продвижение на один оборот, скорость проходки |
| Компоненты (2) | Система помощи при бурении Drill Assist (автоматические выравнивание, втягивание домкратов и подъем-опускание мачты, автоматическое однозаходное бурение) Система помощи при бурении Drill Assist (автоматические выравнивание, втягивание домкратов и подъем-опускание мачты, автоматическое однозаходное бурение) |
| Компоненты (3) | Product Link Elite Product Link Elite |
| Комплект (1) | Базовая комплектация — централизованная система ручной смазки для всех точек поворота, топливная и водяная системы заполняются под действием силы тяжести Базовая комплектация — централизованная система ручной смазки для всех точек поворота, топливная и водяная системы заполняются под действием силы тяжести |
| Комплект (2) | Стандартная комплектация — быстрая заправка топливом и водой, автоматическая система смазки (дополнительно) Стандартная комплектация — быстрая заправка топливом и водой, автоматическая система смазки (дополнительно) |
| Комплект (3) | Центр технического обслуживания для слива и заправки смазочных материалов, автоматической системы смазки и продуваемого шланга, для быстрой заправки топливом и водой (дополнительно) Центр технического обслуживания для слива и заправки смазочных материалов, автоматической системы смазки и продуваемого шланга, для быстрой заправки топливом и водой (дополнительно) |
| Диапазон рабочей массы | От 56 468 кг до 64 154 кг (от 124 490 фунтов до 141 436 фунтов) От 56 468 кг до 64 154 кг (от 124 490 фунтов до 141 436 фунтов) |
