Perfuratrizes MD6250

Consulte o Preço Encontrar Revendedor

Especificações-chave

Carga da Broca
Até 32.655 kg (Até 71.993 lb)
Até 32.655 kg (Até 71.993 lb)
Diâmetro do Furo
152 - 250 mm (6 - 9,875 pol)
152 - 250 mm (6 - 9,875 pol)
Motor
C27 a 1.800 rpm
C27 a 1.800 rpm

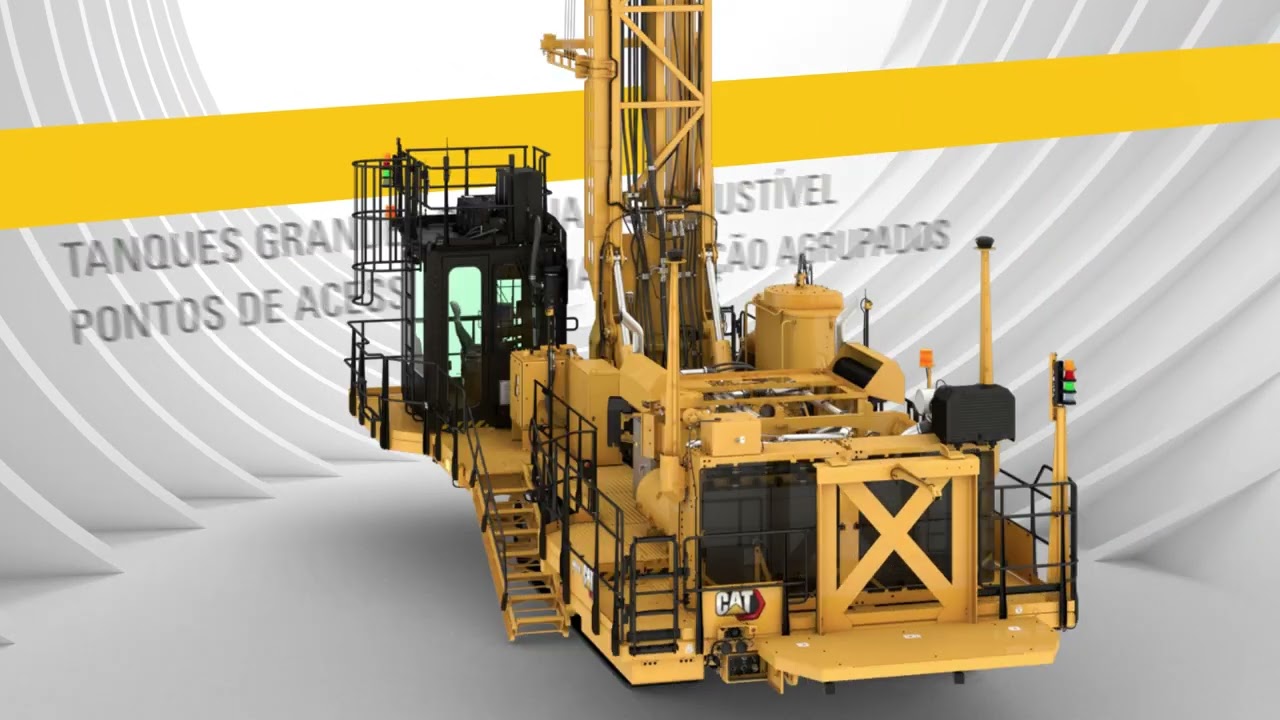

Visão Geral

Cat® construída para fins específicos, produtiva desde o início

A perfuratriz giratória Cat® MD6250 foi construída desde o início com 100% de peças Cat para ajudar você a tirar o máximo proveito de sua operação. Com recursos autônomos integrados e a opção de integrar tecnologias Cat MineStar, a MD6250 oferece desempenho preciso e confiável em qualquer aplicação de perfuração de rocha dura.

Vantagens

O Pilar da Máquina Sistema Eletrônico Cat

A MD6250 é controlada por meio de sistemas eletrônicos Cat testados, com arquitetura eletrônica conhecida pelos técnicos de outras máquinas Cat. Recursos e travamentos integrados de proteção da máquina ajudam a manter os operadores seguros e a máquina em funcionamento, evitando possíveis falhas ou uso incorreto.

Com o Técnico Eletrônico Cat (ET Cat), o diagnóstico de falhas é rápido e fácil. O sistema eletrônico da MD6250 também fornece uma plataforma comum para a integração de diversas soluções de autonomia futuras.

Para Melhorar o Desempenho Operacional Tecnologia e Automação

Tecnologia e automação são fundamentais na MD6250 para aumentar o desempenho operacional. A MD6250 oferece funções de auxílio à perfuratriz, recursos semiautônomos/autônomos e geração de relatórios de integridade da máquina, os quais melhoram a eficiência e os resultados da perfuração.

Para a Eficiência do Sistema Trem de força Compatível

O trem de força com correspondência MD6250 oferece benefícios de desempenho e consumo de combustível por meio de estratégias de controle eletrônico. O controle de ar de volume variável permite que os operadores de perfuratriz combinem a saída do compressor com uma aplicação específica e ferramental da perfuratriz.

O trem de força MD6250 é otimizado com um motor de alta potência e com o maior compressor "padrão" do setor para tempos de ciclo rápidos e foi projetado para suportar os rigores das aplicações de perfuração.

Especificações de Produto para MD6250

Carga da Broca Até 32.655 kg (Até 71.993 lb) Até 32.655 kg (Até 71.993 lb)
Diâmetro do Furo 152 - 250 mm (6 - 9,875 pol) 152 - 250 mm (6 - 9,875 pol)
Motor C27 a 1.800 rpm C27 a 1.800 rpm
Mastro de 11,2 m (36,7 pés) - Faixa de Diâmetro do Furo Até 152-250 mm (Até 6-9,8 pol) Até 152-250 mm (Até 6-9,8 pol)
Mastro de 11,2 m (36,7 pés) - Faixa de Profundidade do Furo - Profundidade de Passada Única 36.7 pé 11.2 m
Mastro de 11,2 m (36,7 pés) - Faixa de Profundidade do Furo – Profundidade de Várias Passadas Para baixo até 53,9 m (Para baixo até 176,7 pés) Para baixo até 53,9 m (Para baixo até 176,7 pés)
Mastro de 11,2 m (36,7 pés) - Capacidade de Arrancamento Até 20.411 kg (Até 45.000 lb) Até 20.411 kg (Até 45.000 lb)
Mastro de 11,2 m (36,7 pés) - Capacidade de Içamento Até 20.411 kg (Até 45.000 lb) Até 20.411 kg (Até 45.000 lb)
Mastro de 11,2 m (36,7 pés) - Velocidade de Içamento 2.65 ft/s 0.81 m/s
Mastro de 11,2 m (36,7 pés) - Carga da Broca - Passada Única Até 22.321 kg (Até 49.210 lb) Até 22.321 kg (Até 49.210 lb)
Mastro de 13,6 m (44,6 pés) - Faixa de Diâmetro do Furo Até 152-250 mm (Até 6-9,8 pol) Até 152-250 mm (Até 6-9,8 pol)
Mastro de 13,6 m (44,6 pés) - Faixa de Profundidade do Furo - Profundidade de Passada Única 44.6 pé 13.6 m
Mastro de 13,6 m (44,6 pés) - Faixa de Profundidade do Furo - Profundidade de Várias Passadas Para baixo até 37,9 m (Para baixo até 124,6 pés) Para baixo até 37,9 m (Para baixo até 124,6 pés)
Mastro de 13,6 m (44,6 pés) - Capacidade de Arrancamento Até 29.483 kg (Até 65.000 lb) Até 29.483 kg (Até 65.000 lb)
Mastro de 13,6 m (44,6 pés) - Capacidade de Içamento Até 22.113 kg (Até 48.750 lb) Até 22.113 kg (Até 48.750 lb)
Mastro de 13,6 m (44,6 pés) - Velocidade de Içamento 2.16 ft/s 0.66 m/s
Mastro de 13,6 m (44,6 pés) - Carga da Broca - Passada Única Até 32.655 kg (Até 71.993 lb) Até 32.655 kg (Até 71.993 lb)
Equivalente ao Tier 2 da EPA dos EUA – Motor C27 ACERT™ a 1.800 rpm C27 ACERT™ a 1.800 rpm
Equivalente ao Tier 2 do EPA dos EUA – Emissões Equivalente ao Tier 2 do EPA dos EUA Equivalente ao Tier 2 do EPA dos EUA
Final do Tier 4 do EPA dos EUA – Motor C27 ACERT a 1.800 rpm C27 ACERT a 1.800 rpm
Final do Tier 4 do EPA dos EUA – Emissões Final do Tier 4 do EPA dos EUA Final do Tier 4 do EPA dos EUA
Compressor - Perfuração Giratória 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²) 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²)
Compressor - Perfuração DTH (1) 38,2 m³/min (1.350 pés³/min) @ 34,4 bar (500 lb/pol²) 38,2 m³/min (1.350 pés³/min) @ 34,4 bar (500 lb/pol²)
Compressor - Perfuração DTH (2) 42,4 m³/min (1.500 pés³/min) @ 24,1 bar (350 lb/pol²) 42,4 m³/min (1.500 pés³/min) @ 24,1 bar (350 lb/pol²)
Perfuração Angular Disponível 30° (em incrementos de 5°) 30° (em incrementos de 5°)
Perfuração Angular Vertical a 30° (em incrementos de 5°) Vertical a 30° (em incrementos de 5°)
Equivalente ao Tier 2 do EPA dos EUA – Potência Nominal (ISO 14396) 826 HP 616 kW
Final do Tier 4 do EPA dos EUA – Potência Nominal (ISO 14396) 872 HP 643 kW
Componentes (1) Motores de partida duplos Motores de partida duplos
Componentes (2) Auxílio de partida a éter (reservatório de éter fornecido localmente) Auxílio de partida a éter (reservatório de éter fornecido localmente)
Componentes (3) Auxílio de partida a éter (reservatório de éter fornecido localmente) Auxílio de partida a éter (reservatório de éter fornecido localmente)
Recursos Aberturas de Coleta Programada de Amostra de Óleo (S·O·SSM) Aberturas de Coleta Programada de Amostra de Óleo (S·O·SSM)
Emissões: equivalentes ao Final do Tier 4 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA - ISO 14396 872 HP 650 kW
Emissões: equivalentes ao Final do Tier 4 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA - ISO 14396 (DIN) 884 mhp (PS) 884 mhp (PS)
Emissões: equivalentes ao Final do Tier 2 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA - ISO 14396 (DIN) 838 mhp (PS) 838 mhp (PS)
Emissões: equivalentes ao Final do Tier 2 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA - ISO 14396 826 HP 616 kW
Emissões: equivalentes ao Tier 2 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA - Potência do Motor C27 a 1.800 rpm C27 a 1.800 rpm
Emissões: equivalentes ao Final do Tier 4 do EPA (Environmental Protection Agency, Órgão de Proteção Ambiental) dos EUA - Potência do Motor C27 a 1.800 rpm C27 a 1.800 rpm
Perfuração DTH Inclui sistema de lubrificação da ferramenta e armazenamento do martelo Inclui sistema de lubrificação da ferramenta e armazenamento do martelo
Perfuração DTH - 1.350 cfm/500 lb/pol² 38,2 m³/min (1.350 pés³/min) @ 34,4 bar (500 lb/pol²), incluindo lubrificador de ferramentas de 113.5 l (30 gal) 38,2 m³/min (1.350 pés³/min) @ 34,4 bar (500 lb/pol²), incluindo lubrificador de ferramentas de 113.5 l (30 gal)
Perfuração DTH (Down-the-Hole, Furo Abaixo): 1.500 cfm/350 lb/pol² 42,4 m³/min (1.500 pés³/min) @ 24,1 bar (350 lb/pol²), incluindo lubrificador de ferramentas de 113.5 l (30 gal) 42,4 m³/min (1.500 pés³/min) @ 24,1 bar (350 lb/pol²), incluindo lubrificador de ferramentas de 113.5 l (30 gal)
Perfuração Giratória Sistema opcional de lubrificação de ferramenta Sistema opcional de lubrificação de ferramenta
Perfuração giratória - 2.000 cfm/125 lb/pol² 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²) 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²)
Opção Controle do compressor eletrônico e regulagem com tubulações de ar purgadas Controle do compressor eletrônico e regulagem com tubulações de ar purgadas
Observação Com o controle de volume variável do compressor, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível. Os compressores de baixa e alta pressão contêm esse recurso. Com o controle de volume variável do compressor, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível. Os compressores de baixa e alta pressão contêm esse recurso.
Opção (1) Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CRN/AU ou CE Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CRN/AU ou CE
Opção (2) Pressão alta de 24,1 ou 34,4 bar (350 ou 500 lb/pol²) para ASME/CRN/AU ou CE Pressão alta de 24,1 ou 34,4 bar (350 ou 500 lb/pol²) para ASME/CRN/AU ou CE
Componentes (1) Arrefecedores com fácil acesso para limpeza Arrefecedores com fácil acesso para limpeza
Componentes (2) Módulo separado de arrefecimento do motor Módulo separado de arrefecimento do motor
Componentes (3) Todas as seções da colmeia do arrefecedor são substituíveis Todas as seções da colmeia do arrefecedor são substituíveis
Componentes (4) Controle automático do ventilador com velocidade variável Controle automático do ventilador com velocidade variável
Recursos Funcional em temperatura ambiente de 52 °C (125 °F) Funcional em temperatura ambiente de 52 °C (125 °F)
Fluidos e Lubrificantes de Nível Climático 1 Padrão (1) Nominal a -1 °C (30 °F) Nominal a -1 °C (30 °F)
Fluidos e Lubrificantes de Nível Climático 1 Padrão (2) Suporta calor alto até 52 °C (125 °F) Suporta calor alto até 52 °C (125 °F)
Fluidos e Lubrificantes de Nível Climático 2 Ártico Nominal a -18 °C (-0,4 °F) Nominal a -18 °C (-0,4 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (1) Nominal a -40 °C (-40 °F) Nominal a -40 °C (-40 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (2) O sistema de aquecimento acionado a diesel aquece e circula o líquido arrefecedor do motor por meio de: bloco de motor, embaixo dos reservatórios de água do deck, elementos de aquecimento para bandejas da bateria O sistema de aquecimento acionado a diesel aquece e circula o líquido arrefecedor do motor por meio de: bloco de motor, embaixo dos reservatórios de água do deck, elementos de aquecimento para bandejas da bateria
Fluidos e Lubrificantes de Nível Climático 4 Ártico (3) Pacote completo do lubrificante Arctic para incluir óleo do motor e fluido hidráulico Pacote completo do lubrificante Arctic para incluir óleo do motor e fluido hidráulico
Fluidos e Lubrificantes de Nível Climático 4 Ártico (4) Pacote de aquecimento elétrico com painel do disjuntor para alimentar: manta de aquecimento de 120 V para tanque do receptor do compressor, controle de aquecimento para mangueiras do reservatório de água para a bomba de água e o conjunto de enchimento rápido de água mais tanque principal Pacote de aquecimento elétrico com painel do disjuntor para alimentar: manta de aquecimento de 120 V para tanque do receptor do compressor, controle de aquecimento para mangueiras do reservatório de água para a bomba de água e o conjunto de enchimento rápido de água mais tanque principal
Fluidos e Lubrificantes de Nível Climático 4 Ártico (5) Caixa de conexão da potência de sustentação com conexão de 240-600 V (50 A) comutável (grupo gerador diesel e/ou bujão fornecido localmente). A caixa inclui carregador de bateria padrão de 50 hz. Se precisar do carregador de bateria de 60 hz solicitado via pós-vendas, consulte P-n 540-4271 Caixa de conexão da potência de sustentação com conexão de 240-600 V (50 A) comutável (grupo gerador diesel e/ou bujão fornecido localmente). A caixa inclui carregador de bateria padrão de 50 hz. Se precisar do carregador de bateria de 60 hz solicitado via pós-vendas, consulte P-n 540-4271
Fluidos e lubrificantes de Nível Climático 4 Ártico (6) O painel do disjuntor inclui 5 (cinco) disjuntores adicionais para elementos de aquecimento fornecidos localmente, se necessário O painel do disjuntor inclui 5 (cinco) disjuntores adicionais para elementos de aquecimento fornecidos localmente, se necessário
Baterias, Vedadas (1) Quantidade: 4 (quatro) Quantidade: 4 (quatro)
Baterias, Vedadas (2) Quantidade: 6 (seis) (necessárias para climas com temperaturas baixas de nível 2 e 4 e/ou pacotes semiautônomos) Quantidade: 6 (seis) (necessárias para climas com temperaturas baixas de nível 2 e 4 e/ou pacotes semiautônomos)
Características (1) Os macacos de nivelamento, a articulação do chassi em A/mastro e o deck são soldados integralmente ao chassi principal para máxima durabilidade e vida útil longa Os macacos de nivelamento, a articulação do chassi em A/mastro e o deck são soldados integralmente ao chassi principal para máxima durabilidade e vida útil longa
Características (2) Capacidade do tanque de combustível principal de 1.416 l (374 gal) Capacidade do tanque de combustível principal de 1.416 l (374 gal)
Características (3) Expansão de capacidade de combustível para mais 1.416 L (374 gal) opcionais para capacidade total de 2.832 L (748 gal); (obrigatório para pacotes de autonomia) Expansão de capacidade de combustível para mais 1.416 L (374 gal) opcionais para capacidade total de 2.832 L (748 gal); (obrigatório para pacotes de autonomia)
Características (4) Três (3) pontos de saída nas áreas do deck além do acesso principal Três (3) pontos de saída nas áreas do deck além do acesso principal
Características (5) Três (3) pontos de saída nas áreas do deck além do acesso principal Três (3) pontos de saída nas áreas do deck além do acesso principal
Características (6) Acesso à cabine pelo passadiço (com grades de proteção e protetores para os pés) para o perímetro da cabine até o deck da perfuratriz (opcional) Acesso à cabine pelo passadiço (com grades de proteção e protetores para os pés) para o perímetro da cabine até o deck da perfuratriz (opcional)
Componentes (1) Deck estacionário da perfuratriz para perfuração vertical e angular Deck estacionário da perfuratriz para perfuração vertical e angular
Componentes (2) Quatro macacos de nivelamento fazem o nivelamento em um leito de 7° (qualquer orientação) Quatro macacos de nivelamento fazem o nivelamento em um leito de 7° (qualquer orientação)
Componentes (3) Ganchos de reboque reforçados (extremidade frontal) Ganchos de reboque reforçados (extremidade frontal)
Componentes (4) Quatro (4) alças de levantamento, para uso com cabos ou correntes Quatro (4) alças de levantamento, para uso com cabos ou correntes
Componentes (5) Escadas de acesso fixas para a área da cabine Escadas de acesso fixas para a área da cabine
Componentes (6) Grades de proteção resistentes com protetores de dedos, portões de fechamento automático Grades de proteção resistentes com protetores de dedos, portões de fechamento automático
Características (7) Plataforma para montagem de reservatórios de combate a incêndios e/ou grupo gerador diesel na extremidade oposta à perfuratriz (opcional) Plataforma para montagem de reservatórios de combate a incêndios e/ou grupo gerador diesel na extremidade oposta à perfuratriz (opcional)
Opção (1) Escadas de acesso fixas para a área da cabine Escadas de acesso fixas para a área da cabine
Opção (2) Escada hidráulica em cascata com passadiço ao redor da cabine até o deck da perfuratriz (opcional). Inclui macaco e travamento de deslocamento ativado quando a escada está abaixada Escada hidráulica em cascata com passadiço ao redor da cabine até o deck da perfuratriz (opcional). Inclui macaco e travamento de deslocamento ativado quando a escada está abaixada
Componentes (1) Caixa de Ferramentas (opcional) Caixa de Ferramentas (opcional)
Componentes (2) Escotilha hidráulica de visualização no deck da perfuratriz com holofote (opcional) Escotilha hidráulica de visualização no deck da perfuratriz com holofote (opcional)
Componentes (3) Lubrificante de roscas do tubo da perfuratriz acionado de dentro da cabine (opcional) Lubrificante de roscas do tubo da perfuratriz acionado de dentro da cabine (opcional)
Componentes (4) Pronto para instalação de guindaste (opcional) Pronto para instalação de guindaste (opcional)
Modelo Tipo Escavadeira Cat® 336E EL Tipo Escavadeira Cat® 336E EL
Roletes Superiores Três (3) Três (3)
Protetores e guias das correntes da esteira Nível dois Nível dois
Força na Barra de Tração 93745 lbf 417000 N
Garras Triplas (1) 600 mm (23,6 pol); para rocha dura; pressão do rolamento sobre o solo de 0,88 bar (12,7 lb/pol²) 600 mm (23,6 pol); para rocha dura; pressão do rolamento sobre o solo de 0,88 bar (12,7 lb/pol²)
Garras Triplas (2) 750 mm (29,5 pol); para rocha mole; pressão do rolamento sobre o solo de 1,10 bar (15,9 lb/pol²) 750 mm (29,5 pol); para rocha mole; pressão do rolamento sobre o solo de 1,10 bar (15,9 lb/pol²)
Roletes Inferiores Doze (12) Doze (12)
Velocidade de Percurso 1.5 mile/h 2.45 km/h
Componentes (1) Duas (2) bombas primárias – 145 cc (pistão, com controles eletrônicos proporcionais) Duas (2) bombas primárias – 145 cc (pistão, com controles eletrônicos proporcionais)
Componentes (2) Uma (1) bomba do circuito auxiliar – 110 cc (pistão, detecção de carga) Uma (1) bomba do circuito auxiliar – 110 cc (pistão, detecção de carga)
Componentes (3) Duas (2) bombas do ventilador – 74 cc (pistão, com controles eletrônicos proporcionais) Duas (2) bombas do ventilador – 74 cc (pistão, com controles eletrônicos proporcionais)
Componentes (4) Duas (2) bombas de carga – 43,9 + 56,5 cc (velocidade do tubo duplo, deslocamento fixo) Duas (2) bombas de carga – 43,9 + 56,5 cc (velocidade do tubo duplo, deslocamento fixo)
Componentes (5) Aberturas de Coleta Programada de Amostra de Óleo (S·O·S) Aberturas de Coleta Programada de Amostra de Óleo (S·O·S)
Extremidade Sem Cabine - Largura 15.9 pé 4.845 m
Largura - Extremidade da Cabine 18.45 pé 5.624 m
Observação As dimensões de largura e comprimento incluem: escada em cascata e acesso à cabine pelo passadiço. As dimensões de largura e comprimento incluem: escada em cascata e acesso à cabine pelo passadiço.
Comprimento de Transporte Somente Mastro 61.4 pé 18.72 m
Altura - Mastro para Cima 61.13 pé 19.546 m
Comprimento da Caçamba 38.41 pé 11.708 m
Comprimento - Mastro Abaixado 66.17 pé 20.18 m
Altura - Mastro Abaixado 16.84 pé 5.134 m
Faixas de Chave de Desagregação Hidráulica do Cabo Variável (1) 114 a 152 mm (4,5 a 6 pol) 114 a 152 mm (4,5 a 6 pol)
Faixas de Chave de Desagregação Hidráulica do Cabo Variável (2) 152 a 216 mm (6 a 8,5 pol) 152 a 216 mm (6 a 8,5 pol)
Componentes (7) Selo do limpador de tubos Selo do limpador de tubos
Componentes (8) O lubrificador da ferramenta da perfuratriz está incluído com a seleção do Compressor DTH O lubrificador da ferramenta da perfuratriz está incluído com a seleção do Compressor DTH
Componentes (1) Buchas da plataforma do rolete em duas peças Buchas da plataforma do rolete em duas peças
Componentes (2) Roletes do posicionador de tubos Roletes do posicionador de tubos
Componentes (3) Chave do deck Chave do deck
Componentes (4) Sub. choque Sub. choque
Componentes (5) Sub. Superior Sub. Superior
Componentes (6) Sub do Martelo Sub do Martelo
Recurso O ângulo de aproximação de 15 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha O ângulo de aproximação de 15 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha
Componentes (13) Olhais de levantamento Olhais de levantamento
Componentes (14) Protetor da janela frontal (opcional) Protetor da janela frontal (opcional)
Característica (1) Plataforma na extremidade oposta à perfuração para montagem de reservatórios de combate a incêndios e/ou grupo gerador diesel (opcional) Plataforma na extremidade oposta à perfuração para montagem de reservatórios de combate a incêndios e/ou grupo gerador diesel (opcional)
Característica (2) O ângulo de aproximação de 15 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha O ângulo de aproximação de 15 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha
Componentes (1) Tampas do deck da perfuratriz de liga, para manutenção quando o mastro está na horizontal Tampas do deck da perfuratriz de liga, para manutenção quando o mastro está na horizontal
Componentes (2) Sete (7) botões de desligamento do motor, por cada saída/ponto de acesso da perfuratriz, na cabine, na área do motor no deck da perfuratriz Sete (7) botões de desligamento do motor, por cada saída/ponto de acesso da perfuratriz, na cabine, na área do motor no deck da perfuratriz
Componentes (3) Mais de quarenta (40) Intertravamentos de segurança condicionais Mais de quarenta (40) Intertravamentos de segurança condicionais
Componentes (4) Proteção de janela articulada sobre todo o comprimento da janela da perfuratriz frontal Proteção de janela articulada sobre todo o comprimento da janela da perfuratriz frontal
Componentes (5) Três (3) pontos de saída nas áreas do deck além do acesso principal Três (3) pontos de saída nas áreas do deck além do acesso principal
Componentes (6) Portões de fechamento automático protegem os locais das escadas de saída Portões de fechamento automático protegem os locais das escadas de saída
Componentes (7) Buzina elétrica ativada por botão na cabine Buzina elétrica ativada por botão na cabine
Componentes (8) Alarme automático sonoro de deslocamento Alarme automático sonoro de deslocamento
Componentes (9) Caixa da bateria montada debaixo do deck com terminais de desconexão da bateria com chave/desconexão do motor de partida/partida auxiliar remota Caixa da bateria montada debaixo do deck com terminais de desconexão da bateria com chave/desconexão do motor de partida/partida auxiliar remota
Componentes (10) Mangueiras de ar do compressor com cabos de retenção de segurança Mangueiras de ar do compressor com cabos de retenção de segurança
Componentes (11) Superfícies antiderrapantes Superfícies antiderrapantes
Componentes (12) Ganchos de reboque na extremidade oposta à perfuratriz Ganchos de reboque na extremidade oposta à perfuratriz
Cabine - Premium - Armazenamento adicional
– Assento de couro com aquecimento e ventilação
- Suspensão do assento reforçada
- Vidro da janela de painel duplo
- Protetor removível da janela do perfurador, além de janela voltada para o trem de força
- Limpadores na janela do perfurador, além de janelas dianteira e traseira
- Armazenamento adicional
– Assento de couro com aquecimento e ventilação
- Suspensão do assento reforçada
- Vidro da janela de painel duplo
- Protetor removível da janela do perfurador, além de janela voltada para o trem de força
- Limpadores na janela do perfurador, além de janelas dianteira e traseira
Cabine - Padrão - Assento de tecido
- Vidro de janela de painel único
- Protetor de janela removível do perfurador
- Limpador de para-brisa para janela do perfurador
- Assento de tecido
- Vidro de janela de painel único
- Protetor de janela removível do perfurador
- Limpador de para-brisa para janela do perfurador
Projeto da Cabina - A espaçosa cabine FOPS (Falling Objects Protective Structure, Estrutura Protetora Contra Queda de Objetos) tem um espaço de 3 m² (32,3 pés²) com um compartimento do operador integrado
- Amortecedores de borracha da cabine
- O projeto do compartimento do operador integra um assento ergonômico, controlos de joystick com instrumentação completa e monitores coloridos duplos de 254 mm (10 pol), tela sensível ao toque de alta definição e porta de alimentação de 12 V
- Tela de exibição adicional para câmeras de circuito fechado; colorida, 254 mm (10 pol), alta definição
- Três (3) câmeras de circuito fechado (nas partes frontal e esquerda) fornecem uma visão 360° a partir do assento do operador, câmera no mastro para visualizar a operação do comando superior/carrossel de tubos
- Conversor de energia de 24 V para 12 V
- Preparação para instalação de rádio estéreo de comunicação e entretenimento
- Duas portas articuladas para fora e travas com chave Cat
- Porta-livros
- Tapete removível
- A espaçosa cabine FOPS (Falling Objects Protective Structure, Estrutura Protetora Contra Queda de Objetos) tem um espaço de 3 m² (32,3 pés²) com um compartimento do operador integrado
- Amortecedores de borracha da cabine
- O projeto do compartimento do operador integra um assento ergonômico, controlos de joystick com instrumentação completa e monitores coloridos duplos de 254 mm (10 pol), tela sensível ao toque de alta definição e porta de alimentação de 12 V
- Tela de exibição adicional para câmeras de circuito fechado; colorida, 254 mm (10 pol), alta definição
- Três (3) câmeras de circuito fechado (nas partes frontal e esquerda) fornecem uma visão 360° a partir do assento do operador, câmera no mastro para visualizar a operação do comando superior/carrossel de tubos
- Conversor de energia de 24 V para 12 V
- Preparação para instalação de rádio estéreo de comunicação e entretenimento
- Duas portas articuladas para fora e travas com chave Cat
- Porta-livros
- Tapete removível
Pacotes da Cabine – A configuração padrão inclui um assento de tecido, janela de painel único e limpador para a janela da perfuratriz
– A configuração Premium inclui armazenamento adicional, assento de couro com aquecimento e ventilação, suspensão reforçada, janela de painel duplo, protetor removível para janela frontal, limpadores para a janela da perfuratriz e janelas frontal e traseira
– A configuração padrão inclui um assento de tecido, janela de painel único e limpador para a janela da perfuratriz
– A configuração Premium inclui armazenamento adicional, assento de couro com aquecimento e ventilação, suspensão reforçada, janela de painel duplo, protetor removível para janela frontal, limpadores para a janela da perfuratriz e janelas frontal e traseira
Assento – O assento gira, trava e tem um cinto de segurança retrátil de dois pontos de 76 mm (3 pol), inclinações (ajuste de 5°), suporte lombar, ajuste do assento para a frente/para trás de 80 mm (3,1 pol) – O assento gira, trava e tem um cinto de segurança retrátil de dois pontos de 76 mm (3 pol), inclinações (ajuste de 5°), suporte lombar, ajuste do assento para a frente/para trás de 80 mm (3,1 pol)
Janelas - Janelas grandes nas partes frontal, traseira e direita da cabine; janela da perfuratriz de comprimento total com protetor
- Limpadores de para-brisa com tanque de lavador comum
- Janelas grandes nas partes frontal, traseira e direita da cabine; janela da perfuratriz de comprimento total com protetor
- Limpadores de para-brisa com tanque de lavador comum
Iluminação - Luzes de LED (Light Emitting Diode, Diodo Emissor de Luz) internas e luz do mapa no assento do operador, joysticks e teclados com luz de fundo
- Holofotes para o perímetro da perfuratriz
- Holofotes para a área do grupo de energia; deck da perfuratriz; carrossel do mastro; escada de acesso e passadiços
-O pacote de iluminação inclui 4.200 lúmens por farol de milha no perímetro, luzes de folga do mastro, estrobo montado na cabine, farol giratório montado na parte frontal
- Luzes de LED (Light Emitting Diode, Diodo Emissor de Luz) internas e luz do mapa no assento do operador, joysticks e teclados com luz de fundo
- Holofotes para o perímetro da perfuratriz
- Holofotes para a área do grupo de energia; deck da perfuratriz; carrossel do mastro; escada de acesso e passadiços
-O pacote de iluminação inclui 4.200 lúmens por farol de milha no perímetro, luzes de folga do mastro, estrobo montado na cabine, farol giratório montado na parte frontal
HVAC - Respiro de aquecimento do chão
- Ar-condicionado montado no teto/unidade de aquecimento/pressurização
- Acesso ao filtro pelo deck
- Respiros do HVAC (Heating, Ventilation, and Air Conditioning, Aquecimento, Ventilação e Ar-condicionado) para desembaçamento na janela principal
- Respiro de aquecimento do chão
- Ar-condicionado montado no teto/unidade de aquecimento/pressurização
- Acesso ao filtro pelo deck
- Respiros do HVAC (Heating, Ventilation, and Air Conditioning, Aquecimento, Ventilação e Ar-condicionado) para desembaçamento na janela principal
Câmeras – 3 (três) câmeras de circuito fechado (frontais e esquerdas) fornecem uma visão 360° a partir do assento do operador; câmera no mastro para exibir a operação do carrossel de tubos/comando superior – 3 (três) câmeras de circuito fechado (frontais e esquerdas) fornecem uma visão 360° a partir do assento do operador; câmera no mastro para exibir a operação do carrossel de tubos/comando superior
Componentes (7) Lubrificador da ferramenta da perfuratriz (opcional) Lubrificador da ferramenta da perfuratriz (opcional)
Componentes (8) Sub. choque (opcional) Sub. choque (opcional)
Componentes (1) Bucha do deck do rolete em uma peça Bucha do deck do rolete em uma peça
Componentes (2) Roletes do posicionador de tubos Roletes do posicionador de tubos
Componentes (3) Chave do deck Chave do deck
Componentes (4) Sub. superior Sub. superior
Componentes (5) Sub. da broca Sub. da broca
Componentes (6) Selo do limpador de tubos Selo do limpador de tubos
Componentes (22) Pré-ligado para Operação do Terrain e operação autônoma Pré-ligado para Operação do Terrain e operação autônoma
Componentes (23) Funcionalidade automatizada de Assistência da Perfuratriz:
– Nível automático, retração automática do macaco
– Levantamento e travamento automáticos do mastro, destravamnento e estacionamento automáticos do mastro
Funcionalidade automatizada de Assistência da Perfuratriz:
– Nível automático, retração automática do macaco
– Levantamento e travamento automáticos do mastro, destravamnento e estacionamento automáticos do mastro
Componentes (1) Todos os controles elétricos para perfuração, deslocamento, nivelamento, além de funções auxiliares Todos os controles elétricos para perfuração, deslocamento, nivelamento, além de funções auxiliares
Componentes (2) Controle eletrônico do compressor Controle eletrônico do compressor
Componentes (3) Controle de torque giratório Controle de torque giratório
Componentes (4) Paradas e travamentos virtuais do percurso da cabeça giratória Paradas e travamentos virtuais do percurso da cabeça giratória
Componentes (5) Indicador de posicionador de tubos engatado/desengatado Indicador de posicionador de tubos engatado/desengatado
Componentes (6) Medidor da profundidade da perfuração Medidor da profundidade da perfuração
Componentes (7) Desempenho da perfuratriz e sistema de exibição de integridade da perfuratriz Desempenho da perfuratriz e sistema de exibição de integridade da perfuratriz
Componentes (8) Registro de dados da integridade da máquina com registros de códigos de falha e alertas com capacidade de exportação Registro de dados da integridade da máquina com registros de códigos de falha e alertas com capacidade de exportação
Componentes (9) Desligamento do motor com retardo Desligamento do motor com retardo
Componentes (10) Medidor da rpm da cabeça giratória (exibição digital) Medidor da rpm da cabeça giratória (exibição digital)
Componentes (11) Indicadores de filtro para sistema hidráulico, combustível, compressor e motor Indicadores de filtro para sistema hidráulico, combustível, compressor e motor
Componentes (12) Sensores de pressão do macaco no visor Sensores de pressão do macaco no visor
Componentes (13) Controle de supressão de poeira Controle de supressão de poeira
Componentes (14) Indicador de trava do mastro Indicador de trava do mastro
Componentes (15) Sistema de controle de velocidade proporcional do ventilador do ECM (Electronic Control Module, Módulo de Controle Eletrônico) Sistema de controle de velocidade proporcional do ventilador do ECM (Electronic Control Module, Módulo de Controle Eletrônico)
Componentes (16) Travamento de deslocamento, limites de estabilidade da máquina Travamento de deslocamento, limites de estabilidade da máquina
Componentes (17) Travamento de deslocamento, tubo no furo Travamento de deslocamento, tubo no furo
Componentes (18) Trava de deslocamento, mastro levantado e travado ou abaixado e estacionado Trava de deslocamento, mastro levantado e travado ou abaixado e estacionado
Componentes (19) Travamento de deslocamento, macaco retraído Travamento de deslocamento, macaco retraído
Componentes (20) Travamento de deslocamento, guincho estacionado Travamento de deslocamento, guincho estacionado
Componentes (21) Controles do ambiente da cabine (ar-condicionado, filtro, aquecimento, velocidades do ventilador) Controles do ambiente da cabine (ar-condicionado, filtro, aquecimento, velocidades do ventilador)
Extremidade Sem Cabine - Largura 15.9 pé 4.845 m
Largura - Extremidade da Cabine 18.45 pé 5.625 m
Observação As dimensões de largura e comprimento incluem: escada em cascata e acesso à cabine pelo passadiço. As dimensões de largura e comprimento incluem: escada em cascata e acesso à cabine pelo passadiço.
Comprimento de Transporte Somente Mastro 53.5 pé 16.32 m
Altura - Mastro para Cima 56.3 pé 17.146 m
Comprimento da Caçamba 38.41 pé 11.708 m
Comprimento - Mastro Abaixado 58.3 pé 17.78 m
Altura - Mastro Abaixado 16.84 pé 5.134 m
Opção de Tanque do Receptor (1) Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CRN/AU ou CE Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CRN/AU ou CE
Opção de Tanque do Receptor (2) Pressão alta de 24,1 ou 34,4 bar (350 ou 500 lb/pol²) para ASME/CRN/AU ou CE Pressão alta de 24,1 ou 34,4 bar (350 ou 500 lb/pol²) para ASME/CRN/AU ou CE
Compressor - Perfuração Giratória 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²) 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²)
Compressor - Perfuração DTH (1) 38,2 m³/min (1.350 pés³/min) @ 34,4 bar (500 lb/pol²) 38,2 m³/min (1.350 pés³/min) @ 34,4 bar (500 lb/pol²)
Compressor - Perfuração DTH (2) 42,4 m³/min (1.500 pés³/min) @ 24,1 bar (350 lb/pol²) 42,4 m³/min (1.500 pés³/min) @ 24,1 bar (350 lb/pol²)
Características (1) Com o controle de volume variável do compressor, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível Com o controle de volume variável do compressor, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível
Características (2) Controle do compressor eletrônico e regulagem Controle do compressor eletrônico e regulagem
Características (3) A seleção de DTH inclui o lubrificador de ferramentas A seleção de DTH inclui o lubrificador de ferramentas
Perfuração Angular Incluso com ambos os mastros Incluso com ambos os mastros
Manual de Acessórios do Mastro - Mastro de 11,2 m (36,7 pés) ou 13,6 m (44,6 pés) 1 (um) receptor de tubo de cabo de aço, cesta de broca manual 1 (um) receptor de tubo de cabo de aço, cesta de broca manual
Acessórios hidráulicos para o mastro: mastro de 11,2 m (36,7 pés) 1 (um) receptor de tubo com acionamento hidráulico, cesta de broca acionada hidraulicamente 1 (um) receptor de tubo com acionamento hidráulico, cesta de broca acionada hidraulicamente
Acessórios Hidráulicos para o Mastro: Mastro de 13,6 m (44,6 pés) 1 (um) receptor de tubo com acionamento hidráulico, além de 1 (um) receptor de tubo de cabo de aço, cesta de broca hidraulicamente operada 1 (um) receptor de tubo com acionamento hidráulico, além de 1 (um) receptor de tubo de cabo de aço, cesta de broca hidraulicamente operada
Tubo do carrossel padrão: tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) - retém até 4 (quatro) unidades – 127 mm (5 pol)
– 140 mm (5,5 pol)
– 152 mm (6 pol)
– 165 mm (6,5 pol)
– 178 mm (7 pol)
– 194 mm (7,625 pol)
– 127 mm (5 pol)
– 140 mm (5,5 pol)
– 152 mm (6 pol)
– 165 mm (6,5 pol)
– 178 mm (7 pol)
– 194 mm (7,625 pol)
Tubo do carrossel padrão: tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) - retém até 4 (quatro) unidades – 127 mm (5 pol)
– 140 mm (5,5 pol)
– 152 mm (6 pol)
– 165 mm (6,5 pol)
– 178 mm (7 pol)
– 194 mm (7,625 pol)
– 127 mm (5 pol)
– 140 mm (5,5 pol)
– 152 mm (6 pol)
– 165 mm (6,5 pol)
– 178 mm (7 pol)
– 194 mm (7,625 pol)
Tubo do carrossel de dupla finalidade: Mastro de 11,2 m (36.7 pés): retém dois (2) tubos de 10,6 m (35 pés) e dois (2) tubos de 7,62 m (25 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) O carrossel de tubos, dupla finalidade aceita tubo de 140 mm (5,5 pol) ou 168 mm (6,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais O carrossel de tubos, dupla finalidade aceita tubo de 140 mm (5,5 pol) ou 168 mm (6,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais
Carrossel de cremalheira de tubulação, padrão: - Mastro de 11,2 m (36,7 pés): comporta 4 (quatro) tubos de 10,6 m (35 pés)
- Mastro de 13,6 m (44,6 pés): aceita 4 (quatro) tubos de 6,1 m (20 pés)
- Mastro de 11,2 m (36,7 pés): comporta 4 (quatro) tubos de 10,6 m (35 pés)
- Mastro de 13,6 m (44,6 pés): aceita 4 (quatro) tubos de 6,1 m (20 pés)
Injeção de Água e Coletor de Poeira Seca (2) Filtros de limpeza automática, calha de poeira com ejetor Filtros de limpeza automática, calha de poeira com ejetor
Injeção de Água e Coletor de Poeira Seca (1) Coletor de poeira de 127 m³/min (4.500 pés³/min); inclui a injeção de água padrão Coletor de poeira de 127 m³/min (4.500 pés³/min); inclui a injeção de água padrão
Injeção de Água - Reservatório Montado Debaixo do Deck Frontal 336 gal (US) 1.271 l
Injeção de Água de Alto Volume - Máxima - Capacidade Total dos Reservatórios 736 gal (US) 2.786 l
Tanque Abaixo do Deck - Capacidade - Isolado para Temperaturas Climáticas Extremamente Baixas 336 gal (US) 1.271 l
Tanque Acima do Deck - Capacidade 400 gal (US) 1.514 l
Injeção de Água e Coletor de Poeira (1) Coletor de poeira de 127 m³/min (4.500 pés³/min); inclui a injeção de água padrão Coletor de poeira de 127 m³/min (4.500 pés³/min); inclui a injeção de água padrão
Injeção de Água e Coletor de Poeira (2) Caixa coletora de poeira com acesso no nível do solo Caixa coletora de poeira com acesso no nível do solo
Opções (1) Injeção de água - tanque montado abaixo do deck frontal com 1.271 L (336 gal)
- Medidor de fluxo de água, controle de volume, indicador de nível de enchimento do tanque
Injeção de água - tanque montado abaixo do deck frontal com 1.271 L (336 gal)
- Medidor de fluxo de água, controle de volume, indicador de nível de enchimento do tanque
Opções (2) Injeção de água e coletor de poeira seca com coletor de poeira de 127 m³/min (4.500 pés³/min); inclui injeção de água padrão
- Filtros de limpeza automática, calha de poeira com ejetor
Injeção de água e coletor de poeira seca com coletor de poeira de 127 m³/min (4.500 pés³/min); inclui injeção de água padrão
- Filtros de limpeza automática, calha de poeira com ejetor
Opções (3) Alto volume de injeção de água (máximo) – tanques com capacidade total de 2.786 L (736 gal)
– Tanque abaixo do deck (isolado para condições climáticas extremas) com capacidade de 1.271 L (336 gal)
– Tanque acima do deck com capacidade de 1.514 L (400 gal)
Alto volume de injeção de água (máximo) – tanques com capacidade total de 2.786 L (736 gal)
– Tanque abaixo do deck (isolado para condições climáticas extremas) com capacidade de 1.271 L (336 gal)
– Tanque acima do deck com capacidade de 1.514 L (400 gal)
Opções (4) Cortinas de poeira estáticas, fechadas nos quatro lados Cortinas de poeira estáticas, fechadas nos quatro lados
Elos de Levantamento (Disponíveis sob Solicitação) - Rosca API de 89 mm (3,5 pol) – para levantar ferramentas de perfuração correspondentes (6,75 pol em brocas tricônicas ou martelos DTH de classe de 6 polegadas)
- Rosca API de 114 mm (4,5 pol) – para levantar o ferramental de perfuração correspondente (7,875 e 9 pol em brocas tricônicas ou martelos DTH de classe de 8 polegadas)
- Rosca API de 140 mm (5,5 pol) – para levantar o subadaptador de impactos
- Rosca BECO de 102 mm (4 pol) – para levantar o tubo da perfuratriz correspondente (5,5 em OD)
- Rosca BECO de 114 mm (4,5 pol) – para levantar o tubo da perfuratriz correspondente (6, 6,5, 6,625 e 7 pol em OD)
- Rosca BECO de 152 mm (6 pol) – para levantar o tubo da perfuratriz correspondente (7,625 em OD)
- Rosca API de 89 mm (3,5 pol) – para levantar ferramentas de perfuração correspondentes (6,75 pol em brocas tricônicas ou martelos DTH de classe de 6 polegadas)
- Rosca API de 114 mm (4,5 pol) – para levantar o ferramental de perfuração correspondente (7,875 e 9 pol em brocas tricônicas ou martelos DTH de classe de 8 polegadas)
- Rosca API de 140 mm (5,5 pol) – para levantar o subadaptador de impactos
- Rosca BECO de 102 mm (4 pol) – para levantar o tubo da perfuratriz correspondente (5,5 em OD)
- Rosca BECO de 114 mm (4,5 pol) – para levantar o tubo da perfuratriz correspondente (6, 6,5, 6,625 e 7 pol em OD)
- Rosca BECO de 152 mm (6 pol) – para levantar o tubo da perfuratriz correspondente (7,625 em OD)
Tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) – aceita 4 (quatro) - Opção 4 6.5 pol 165 mm
Tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) – aceita 4 (quatro) - Opção 1 5 pol 127 mm
Tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) – aceita 4 (quatro) - Opção 6 7.625 pol 194 mm
Tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – aceita 4 (quatro) - Opção 1 5 pol 127 mm
Tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) – aceita 4 (quatro) - Opção 3 6 pol 152 mm
Tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – aceita 4 (quatro) - Opção 6 7.625 pol 194 mm
Tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – aceita 4 (quatro) - Opção 4 6.5 pol 165 mm
Tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – aceita 4 (quatro) - Opção 3 6 pol 152 mm
Tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – aceita 4 (quatro) - Opção 2 5.5 pol 140 mm
Tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – aceita 4 (quatro) - Opção 5 7 pol 178 mm
Tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) – aceita 4 (quatro) - Opção 2 5.5 pol 140 mm
Tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) – aceita 4 (quatro) - Opção 5 7 pol 178 mm
Características (7) Conjunto de chave do deck deslizante Conjunto de chave do deck deslizante
Mastro de 13,6 m (44,6 pés) - Faixa de Diâmetro do Furo: 152 - 250 mm (6 - 9,875 pol) - Profundidade de Passada Única 44.6 pé 13.6 m
Mastro de 11,2 m (36,7pés) - Faixa de Diâmetro do Furo: 152 - 250 mm (6 - 9,875 pol) - Profundidade de Passada Única 36.7 pé 11.2 m
Características (5) Tensionamento automático dos cabos de arrancamento e içamento Tensionamento automático dos cabos de arrancamento e içamento
Mastro de 11,2 m (36,7 pés) - Velocidade de Içamento 2.65 ft/s 0.81 m/s
Características (3) Cabos da perfuratriz configurados para trocas de broca (acima do deck) Cabos da perfuratriz configurados para trocas de broca (acima do deck)
Características (1) Configurações do mastro concluídas com carrossel de cremalheira de tubulação com pacote de perfuração angular (vertical, saída para 30 graus em incrementos de 5 graus) Configurações do mastro concluídas com carrossel de cremalheira de tubulação com pacote de perfuração angular (vertical, saída para 30 graus em incrementos de 5 graus)
Características (8) Configurado com bucha do deck do rolete para aplicativos tricone, bucha do deck com duas peças para DTH Configurado com bucha do deck do rolete para aplicativos tricone, bucha do deck com duas peças para DTH
Características (10) Posicionador do tubo da perfuratriz Posicionador do tubo da perfuratriz
Características (11) Caixa de engrenagens de rotação com um motor, até 160 rpm, até 11.700 Nm (8.629 lbf-pé) de torque Caixa de engrenagens de rotação com um motor, até 160 rpm, até 11.700 Nm (8.629 lbf-pé) de torque
Características (9) A câmera de circuito fechado no mastro é usada para exibir a operação do carrossel de cremalheira de tubulação/comando superior ao inclinar tubos A câmera de circuito fechado no mastro é usada para exibir a operação do carrossel de cremalheira de tubulação/comando superior ao inclinar tubos
Características (6) Chave de desagregação hidráulica variável para diversos diâmetros de tubo Chave de desagregação hidráulica variável para diversos diâmetros de tubo
Mastro de 11,2 m (36,7pés) - Faixa de Diâmetro do Furo: 152 - 250 mm (6 - 9,875 pol) - Profundidade com Várias Passadas Para baixo até 53,9 m (Para baixo até 176,7 pés) Para baixo até 53,9 m (Para baixo até 176,7 pés)
Características (4) Único Cilindro Hidráulico e sistema a cabo para arrancamento/içamento Único Cilindro Hidráulico e sistema a cabo para arrancamento/içamento
Características (2) O carrossel de cremalheira de tubulação autoindexável acionado hidraulicamente aceita diâmetros de tubos de 127 mm (5 pol) a 194 mm (7,625 pol) O carrossel de cremalheira de tubulação autoindexável acionado hidraulicamente aceita diâmetros de tubos de 127 mm (5 pol) a 194 mm (7,625 pol)
Mastro de 13,6 m (44,6 pés) - Faixa de Diâmetro do Furo: 152 - 250 mm (6 - 9,875 pol) - Profundidade com Várias Passadas Para baixo até 37,9 m (Para baixo até 124,6 pés) Para baixo até 37,9 m (Para baixo até 124,6 pés)
Mastro de 13,6 m (44,6 pés) - Velocidade de Içamento 2.16 ft/s 0.66 m/s
Mastro de 11,2 m (36,7 pés) - Carga da Broca (passada única) Até 22.321 kg (Até 49.210 lb) Até 22.321 kg (Até 49.210 lb)
Mastro de 11,2 m (36,7 pés) - Capacidade de Arrancamento Até 20.411 kg (Até 45.000 lb) Até 20.411 kg (Até 45.000 lb)
Mastro de 13,6 m (44,6 pés) - Carga da Broca (passada única) Até 32.655 kg (Até 71.993 lb) Até 32.655 kg (Até 71.993 lb)
Mastro de 13,6 m (44,6 pés) - Capacidade de Arrancamento Até 29.483 kg (Até 65.000 lb) Até 29.483 kg (Até 65.000 lb)
Mastro de 13,6 m (44,6 pés) - Capacidade de Içamento Até 22.113 kg (Até 48.750 lb) Até 22.113 kg (Até 48.750 lb)
Mastro de 11,2 m (36,7 pés) - Capacidade de Içamento Até 20.411 kg (Até 45.000 lb) Até 20.411 kg (Até 45.000 lb)
Características (1) Carrossel de tubo padrão:
– Mastro de 11,2 m (36,7 pés): aceita 4 (quatro) tubos de 10,6 m (35 pés)
– Mastro de 13,6 m (44,6 pés): retém 4 (quatro) tubos de 6,1 m (20 pés)
Carrossel de tubo padrão:
– Mastro de 11,2 m (36,7 pés): aceita 4 (quatro) tubos de 10,6 m (35 pés)
– Mastro de 13,6 m (44,6 pés): retém 4 (quatro) tubos de 6,1 m (20 pés)
Características (2) Carrossel de tubos, dupla finalidade:
- Mastro de 11,2 m (36,7 pés): retém dois (2) tubos de 10,6 m (35 pés) e dois (2) tubos de 7,62 m (25 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos)
– Aceita tubo de 140 mm (5,5 pol) ou 168 mm (6,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais
Carrossel de tubos, dupla finalidade:
- Mastro de 11,2 m (36,7 pés): retém dois (2) tubos de 10,6 m (35 pés) e dois (2) tubos de 7,62 m (25 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos)
– Aceita tubo de 140 mm (5,5 pol) ou 168 mm (6,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais
Características (3) Perfuração vertical ou angular de 0° a 30°; em incrementos de 5° Perfuração vertical ou angular de 0° a 30°; em incrementos de 5°
Características (4) O carrossel de tubos autoindexáveis hidraulicamente acionados aceita diâmetros de tubos de 127 mm (5 pol) a 194 mm (7,625 pol) O carrossel de tubos autoindexáveis hidraulicamente acionados aceita diâmetros de tubos de 127 mm (5 pol) a 194 mm (7,625 pol)
Características (5) Cabos da perfuratriz configurados para trocas de broca (acima do deck) Cabos da perfuratriz configurados para trocas de broca (acima do deck)
Características (6) Sistema de arrancamento/içamento de cilindro único Sistema de arrancamento/içamento de cilindro único
Características (7) Tensionamento automático dos cabos de arrancamento e içamento Tensionamento automático dos cabos de arrancamento e içamento
Características (8) Conjunto de chave do deck deslizante Conjunto de chave do deck deslizante
Características (9) Configurada com bucha do deck do rolete Configurada com bucha do deck do rolete
Características (10) Guincho suspenso com cabo e gancho, além de controle remoto; comando de velocidade variável com classificação ≥ 1.818 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz (opcional) Guincho suspenso com cabo e gancho, além de controle remoto; comando de velocidade variável com classificação ≥ 1.818 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz (opcional)
Características (11) Lubrificador de ferramentas, sistema de injeção de óleo de 113,5 l (30 gal) (opcional para configurações de compressor de baixa pressão) Lubrificador de ferramentas, sistema de injeção de óleo de 113,5 l (30 gal) (opcional para configurações de compressor de baixa pressão)
Características (12) As opções de faixas de cabo variável para a chave de desagregação hidráulica são 114 a 152 mm (4,5 a 6 pol) ou 152 a 216 mm (6 a 8,5 pol) As opções de faixas de cabo variável para a chave de desagregação hidráulica são 114 a 152 mm (4,5 a 6 pol) ou 152 a 216 mm (6 a 8,5 pol)
Características (13) A câmera de circuito fechado no mastro é usada para exibir a operação do carrossel de tubos/comando superior ao inclinar tubos A câmera de circuito fechado no mastro é usada para exibir a operação do carrossel de tubos/comando superior ao inclinar tubos
Características (14) Posicionador de tubos para perfuração angular ou manuseio de tubos de várias passadas, acionados da cabine, com intertravamentos de segurança Posicionador de tubos para perfuração angular ou manuseio de tubos de várias passadas, acionados da cabine, com intertravamentos de segurança
Características (15) Caixa de engrenagens de rotação com um motor, até 160 rpm, até 11.600 Nm (8,555 lbf-pé) torque Caixa de engrenagens de rotação com um motor, até 160 rpm, até 11.600 Nm (8,555 lbf-pé) torque
Acessório (1) Receptor de tubo manual de 11,2 m (36,7 pés) ou 13,6 m (44,6 pés) - 1 (um) receptor de tubo de cabo de aço, cesta de broca manual Receptor de tubo manual de 11,2 m (36,7 pés) ou 13,6 m (44,6 pés) - 1 (um) receptor de tubo de cabo de aço, cesta de broca manual
Acessório (2) Mastro de 11,2 m (36,7 pés), Um (1) receptor de tubo com acionamento hidráulico, cesta de broca acionada hidraulicamente Mastro de 11,2 m (36,7 pés), Um (1) receptor de tubo com acionamento hidráulico, cesta de broca acionada hidraulicamente
Acessório (3) Mastro de 13,6 m (44,6 pés), Um (1) receptor de tubo com acionamento hidráulico, além de um (1) receptor de tubo de cabo de aço, cesta de broca hidraulicamente operada Mastro de 13,6 m (44,6 pés), Um (1) receptor de tubo com acionamento hidráulico, além de um (1) receptor de tubo de cabo de aço, cesta de broca hidraulicamente operada
Classificação de Capacidade 4 lb 1.814 kg
Diâmetro do Cabo 0.5 pol 13 mm
Alcance - Além do Deck da Perfuratriz 20 pé 6.1 m
Componentes Comando de velocidade variável Comando de velocidade variável
Torque - Motor Único 8629 lb/pé 11700 N·m
Velocidade de Rotação 0 a 160 rpm 0 a 160 rpm
Componentes (1) Ponta-de-eixo – rosca regular API (American Petroleum Institute) de 140 mm (5,5 pol) com colar estriado Ponta-de-eixo – rosca regular API (American Petroleum Institute) de 140 mm (5,5 pol) com colar estriado
Componentes (2) Controle de torque giratório Controle de torque giratório
Componentes (3) Travamentos virtuais do percurso da cabeça giratória Travamentos virtuais do percurso da cabeça giratória
Componentes (1) Funcionalidade automatizada de Assistência da Perfuratriz:
– Passada única da perfuratriz automática (opcional)
Funcionalidade automatizada de Assistência da Perfuratriz:
– Passada única da perfuratriz automática (opcional)
Tipo (1) Pronto para Terrain Cat Pronto para Terrain Cat
Tipo (2) Preparado para autonomia Preparado para autonomia
Componentes (1) Indicador de profundidade da perfuração Indicador de profundidade da perfuração
Componentes (2) Product Link™ Elite (hardware de fábrica, pacote de assinatura via revendedor) Product Link™ Elite (hardware de fábrica, pacote de assinatura via revendedor)
Componentes (3) Product Link Elite Product Link Elite
Componentes (4) Fiação para a interface de terceiros Fiação para a interface de terceiros
Pacote (1) Abastecimento rápido de combustível e água, sistema de lubrificação automatizado Abastecimento rápido de combustível e água, sistema de lubrificação automatizado
Pacote (2) Centro de serviços para drenagem e abastecimento de lubrificantes, sistema de lubrificação automática, abastecimento rápido de combustível e água, mangueira de drenagem (opcional) Centro de serviços para drenagem e abastecimento de lubrificantes, sistema de lubrificação automática, abastecimento rápido de combustível e água, mangueira de drenagem (opcional)
Pacote (3) Centro de serviços para drenagem e abastecimento de lubrificantes, sistema de lubrificação automática, abastecimento rápido de combustível e água, mangueira de drenagem (opcional) Centro de serviços para drenagem e abastecimento de lubrificantes, sistema de lubrificação automática, abastecimento rápido de combustível e água, mangueira de drenagem (opcional)
Intervalo de Peso Operacional 56.468 kg a 64.154 kg (124.490 lb a 141.436 lb) 56.468 kg a 64.154 kg (124.490 lb a 141.436 lb)

MD6250 Equipamento Padrão

OPÇÕES DE TREM DE FORÇA

  • Emissões: equivalentes ao Tier 2, Potência do Motor C27 a 1.800 rpm, ISO 14396 para 616 kW (826 hp), ISO 14396 (DIN) para 838 mhp (PS)
  • Emissões: equivalentes ao Final do Tier 4, Potência do Motor C27 a 1.800 rpm, ISO 14396 para 650 kW (872 hp), ISO 14396 (DIN) para 884 mhp (PS)
  • Compressor (2.000 pés³/min, 125 lb/pol²) – Pacote de perfuração giratória, 56,6 m³ (2.000 pés³/min) a 8,6 bar (125 lb/pol²); com tanque receptor de baixa pressão para ASME/CRN/AU ou CE

OPÇÕES DE CABINE

  • Padrão – Inclui um assento de tecido, vidro de janela de painel único, protetor de janela removível do perfurador, um limpador de para-brisa para janela do perfurador

CONTROLES

  • Indicador da profundidade de perfuração e travamentos, autonivelamento, mastro automático

PRODUCT LINK™/TERRAIN

  • Product Link (Satélite)

ARMAÇÃO/DECK

  • Acesso à máquina pelas escadas fixas

ACESSÓRIOS PARA MASTROS

  • 11,2 m (36,7 pés) ou 13,6 m (44,6 pés): receptor de tubo manual - uma corda de aço (para 11 m), duas cordas de aço (para 13 m), receptor de tubo. cesta de broca manual

CARROSSEL DE TUBOS COM MASTRO DE 11,2 M (36,7 PÉS)/CREMALHEIRAS DE TUBULAÇÃO DE 10,6 M (35 PÉS) QTD. QUE COMPORTA QUATRO (SELECIONE UM)

  • tubo de 127 mm (5 pol); quatro pods
  • tubo de 140 mm (5,5 pol); quatro pods
  • tubo de 152 mm (6 pol); quatro pods
  • tubo de 165 mm (6,5 pol); quatro pods
  • tubo de 178 mm (7 pol); quatro pods
  • tubo de 194 mm (7,625 pol); quatro pods

MASTRO DE 13,6 M (44,6 PÉS) DO CARROSSEL DE TUBOS/CREMALHEIRA DE TUBULAÇÃO DE 6,1 M (20 PÉS). QTD. QUE COMPORTA QUATRO (SELECIONE UM)

  • tubo de 127 mm (5 pol); quatro pods
  • tubo de 140 mm (5,5 pol); quatro pods
  • tubo de 152 mm (6 pol); quatro pods
  • tubo de 165 mm (6,5 pol); quatro pods
  • tubo de 178 mm (7 pol); quatro pods
  • tubo de 194 mm (7,625 pol); quatro pods

PACOTE DE FERRAMENTAS DE PERFURAÇÃO/PERFURAÇÃO GIRATÓRIA PARA MASTRO DE 11,2 M (36,7 PÉS) (SELECIONAR UM)

  • 127 mm (5 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 152 mm (6 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 165 mm (6,5 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 178 mm (7 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 194 mm (7,625 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo

PACOTES DE FERRAMENTAS DE PERFURAÇÃO/PERFURAÇÃO DTH PARA MASTRO DE 11,2 M (36,7 PÉS) (SELECIONAR UM)

  • 140 mm (5,5 pol); bucha do deck em duas peças; roletes do posicionador de tubos, chave do deck, adaptador transversal para martelo, selo do limpador de tubo
  • 165 mm (6,5 pol); bucha do deck em duas peças; roletes do posicionador de tubos, chave do deck, adaptador transversal para martelo, selo do limpador de tubo

PACOTE DE FERRAMENTAS DE PERFURAÇÃO/GIRATÓRIO PARA MASTRO DE 13,6 M (44,6 PÉS) (SELECIONAR UM)

  • 127 mm (5 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 152 mm (6 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 165 mm (6,5 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 178 mm (7 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo
  • 194 mm (7,625 pol); bucha de deck de roletes de uma peça, rolete do posicionador do tubo, chave de deck, subs. transversais, selo de limpador de tubo

PACOTES DE FERRAMENTAS DE PERFURAÇÃO/PERFURAÇÃO DTH PARA MASTRO DE 13,6 M (44,6 PÉS) (SELECIONAR UM)

  • 127 mm (5 pol); bucha do deck em duas peças; rolete do posicionador de tubos, chave do deck, adaptador transversal para martelo, selo do limpador de tubo
  • 140 mm (5,5 pol); bucha do deck em duas peças; rolete do posicionador de tubos, chave do deck, adaptador transversal para martelo, selo do limpador de tubo
  • 165 mm (6,5 pol); bucha do deck em duas peças; rolete do posicionador de tubos, chave do deck, adaptador transversal para martelo, selo do limpador de tubo
  • 178 mm (7 pol); bucha do deck em duas peças; rolete do posicionador de tubos, chave do deck, adaptador transversal para martelo, selo do limpador de tubo

SUBS. SUPERIORES (SOMENTE PERFURAÇÃO GIRATÓRIA) (SELECIONAR UM)

  • 127 mm (5 pol)
  • 152 mm (6 pol)
  • 165 mm (6,5 pol)
  • 178 mm (7 pol)
  • 194 mm (7,625 pol)

CONSIDERAÇÕES REGIONAIS/CLIMÁTICAS

  • 4 (quatro) baterias vedadas
  • Nível 1 - Fluidos e lubrificantes padrão. Com uma faixa de temperatura de –1 °C (30 °F) a 52 °C (125 °F)
  • Decalques, ANSI
  • Decalques, ISO
  • Certificações EAEU
  • Certificações CE

SUPRESSÃO DE POEIRA

  • Injeção de água de 1.271 L (336 gal)
  • Cortinas de poeira estáticas, fechadas nos quatro lados

MATERIAL RODANTE; CAT 336E EL (SELECIONE UM)

  • Garras triplas de 600 mm (23,6 pol); para rocha dura; pressão sobre o solo de 0,88 bar (12,7 lb/pol²)
  • Garras triplas de 750 mm (29,5 pol); para rocha mole; pressão sobre o solo de 1,10 bar (15,9 lb/pol²)

MD6250 Equipamento Opcional

OPÇÕES DE TREM DE FORÇA

  • Compressor (1.350 pés³/min, 500 lb/pol²) – pacote para perfuração de DTH, 38,2 m³/min (1.350 pés³/min) a 34,4 bar (500 lb/pol²) com tanque receptor de alta pressão para ASME/CRN/AU ou CE; inclui armazenamento de martelo e sistema de lubrificação de martelo de 113,5 L (30 gal)
  • Compressor (1.500 pés³/min, 350 lb/pol²) – pacote para perfuração de DTH, 42,4 m³/min (1.500 pés³/min) a 24,1 bar (350 lb/pol²) com tanque receptor de alta pressão para ASME/DRN/AU ou CE; inclui armazenamento de martelo e sistema de lubrificação de martelo de 113,5 L (30 gal)

CHASSI

  • Expansão do tanque de combustível de mais de 1.609 l (425 gal) para o total de 3.218 l (850 gal) (Necessária para pacotes de autonomia)
  • Plataforma na extremidade oposta à perfuratriz para montagem de reservatórios de combate a incêndios e/ou grupo gerador diesel
  • Pronto para instalação de guindaste (guindaste não incluído)

OPÇÕES DE CABINE

  • Premium - Inclui um assento de couro com aquecimento e ventilação, suspensão reforçada, vidro de janela de painel duplo Protetor de janela removível do perfurador e protetor da janela voltada para o trem de força. Caixa de armazenamento adicional e limpadores de para-brisa nas janelas dianteira e traseira
  • Pacote de Iluminação Padrão:
    fornece um farol de milha com 4.200 lúmens no perímetro, os holofotes da área têm 1.950 lúmens Luzes de folga de mastro e estrobo amarelo montado na cabine e um farol giratório leve montado na parte frontal
  • Abertura de visualização para localizar furos com holofotes (operados hidraulicamente)
  • Assento de instrutor dobrável com cinto de segurança retrátil
  • Persianas de janelas
  • Manômetro da cabine
  • Sistema de acesso ao teto da cabine (inclui escada, alojamento e trilhos)

CONTROLES

  • Assistência para Perfuratriz (perfuratriz automática de passada única)

DECK DA PERFURATRIZ (DIVERSOS)

  • Caixa de ferramentas no deck
  • Escotilha de visualização hidráulica com holofote

PRODUCT LINK™/TERRAIN

  • Product Link (Celular)
  • Product Link (Duplo)
  • Terrain para Perfuração (sistema de orientação)/com tela G610

COMPARTIMENTO DO OPERADOR

  • Assento de instrutor dobrável com cinto de segurança
  • Manômetro da cabine
  • Persianas de janelas
  • Sistema de acesso ao teto da cabine com escada, alojamento e trilhos (disponível somente com escada em cascata e passagem da cabine)

ARMAÇÃO/DECK

  • A expansão do tanque de combustível acrescenta 1.416 L (374 gal) para uma capacidade total de 2.832 L (748 gal); obrigatório para pacotes de autonomia
  • Acesso à máquina via escadas em cascata hidráulicas; inclui passadiço ao redor da cabine até o deck da perfuratriz
  • Preparado para extintor de incêndio, deck para montagem de reservatórios de combate a incêndios e/ou grupo gerador diesel
  • Guindaste pronto (kit somente de montagem)
  • Caixa de ferramentas

PRODUTOS DE TECNOLOGIA

  • Product Link Elite; satélite, celular ou duplo
  • Hardware do sistema de orientação do terreno

MASTRO

  • Montagem do guincho suspenso com cabo e gancho além de controle remoto; comando de velocidade variável com classificação ≥ 1.814 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz
  • Sistema de lubrificação de ferramentas para Perfuração Rotativa com capacidade de 113,5 l (30 gal)
  • Lubrificador de roscas com reservatório recarregável ou balde de graxa descartável
  • Mastro com 11,2 m (36,7 pés); perfuração angular – vertical para 30° (em incrementos de 5°)
  • Mastro com 13,6 m (44,6 pés); perfuração angular – vertical para 30° (em incrementos de 5°)
  • Lubrificador de roscas do tubo da perfuratriz com reservatório recarregável ou balde de graxa descartável
  • Sistema de lubrificação de ferramentas – Tricone de rotação, 113,5 l (30 gal)
  • Sistemas de lubrificação da ferramenta para broca e martelo DTH (incluído no pacote do compressor HP)
  • Montagem do guincho suspenso com cabo e gancho remotos

BROCAS, TRICONE ROTATIVO

  • Recomendadas para Aplicações Giratórias
  • Todas as brocas têm bicos padrão
  • Obtenha códigos S/M/H da Formação Rochosa para a tabela Conversão de Brocas https://catpublications.com; pesquise por PEXQ1027
  • Os planos de envio para cada configuração da perfuratriz permitem um palete de brocas. Paletes adicionais podem exigir um caminhão adicional.
    – 171 mm (6,75 pol), Opção 1, (S2)
    – 171 mm (6,75 pol), Opção 2, (M1)
    – 171 mm (6,75 pol), Opção 3, (M3)
    – 200 mm (7,875 pol), Opção 1, (S2)
    – 200 mm (7,875 pol), Opção 2, (M1)
    – 200 mm (7,875 pol), Opção 3, (M3)
    – 229 mm (9 pol), Opção 1, (S3)
    – 229 mm (9 pol), Opção 2, (M2)
    – 229 mm (9 pol), Opção 3, (H1)
    – 251 mm (9,875 pol, Opção 1, (M1)
    – 251 mm (9,875 pol), Opção 2, (M3)
    – 251 mm (9,875 pol), Opção 3, (H1)

ACESSÓRIOS PARA MASTROS

  • Mastro de 11,2 m (36,7 pés) - receptor de tubo hidráulico - posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica
  • Mastro de 13,6 m (44,6 pés): receptor de tubo hidráulico - posicionador de tubos acionado hidraulicamente, além de um receptor de tubo de cabo de aço, cesta de broca hidráulica

TUBO DA PERFURATRIZ*

  • Tubo do carrossel padrão: tubos de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – Aceita até 4 (quatro) unidades
    – 127 mm (5 pol)
    – 140 mm (5,5 pol)
    – 152 mm (6 pol)
    – 165 mm (6,5 pol)
    – 178 mm (7 pol)
    – 194 mm (7,625 pol)
  • Tubo do carrossel padrão: tubos de 6,1 m (20 pés) para Mastro de 13,6 m (44,6 pés) – Aceita até 4 (quatro) unidades
    – 127 mm (5 pol)
    – 140 mm (5,5 pol)
    – 152 mm (6 pol)
    – 165 mm (6,5 pol)
    – 178 mm (7 pol)
    – 194 mm (7,625 pol)
  • Tubo do carrossel padrão: tubo de 10,6 m (35 pés) para Mastro de 11,2 m (36,7 pés) – Aceita até 2 (duas) unidades
    – 2 (dois) tubos de 7,62 m (25 pés) com adaptadores para se conectar ao martelo DTH ou à broca de Tricone (martelo e broca de Tricone não incluídos
    – 140 mm (5,5 pol)
    – 168 mm (6,625 pol)
  • Observação: *Entre em contato com a fábrica para diâmetros de tubo adicionais

CHAVE DE DESAGREGAÇÃO (SELECIONAR UMA)

  • Intervalo da chave de desagregação hidráulica de cabo variável de 114 a 152 mm (4,5 a 6 pol)
  • Intervalo da chave de desagregação hidráulica de cabo variável de 152 a 216 mm (6 a 8,5 pol)

PACOTES DA FERRAMENTA DA PERFURATRIZ/PERFURAÇÃO DE DUPLA FINALIDADE PARA MASTRO DE 11,2 M (36,7 PÉS)

  • 168 mm (6,625 pol); bucha em duas peças, roletes do posicionador de tubos, chave do deck, carrossel de dupla finalidade, dois tubos cada de 7,62 m (25 pés) além de subadaptadores

AMORTECEDOR DE CHOQUES COM ADAPTADOR DE VÁLVULA DE ALÍVIO (OBRIGATÓRIO PARA DTH, OPCIONAL PARA PERFURAÇÃO GIRATÓRIA) (SELECIONE UM)

  • 127 mm (5 pol)
  • 140 mm (5,5 pol)
  • 152 mm (6 pol)
  • 165 mm (6,5 pol)
  • 178 mm (7 pol)
  • 194 mm (7,625 pol)

SUB. DE IMPACTO PARA PERFURAÇÃO DE DUPLA FINALIDADE/MASTRO DE 11,2 M (36,7 PÉS)

  • 168 mm (6,625 pol) inclui o subadaptador superior longo

TUBO DA PERFURATRIZ - TUBO DE 6,1 M (20 PÉS) PARA MASTRO DE 13,7 M (44,9 PÉS); O CARROSSEL COMPORTA QUATRO

  • tubo de 127 mm (5 pol)
  • tubo de 152 mm (6 pol)
  • tubo de 178 mm (7 pol)
  • tubo de 194 mm (7,625 pol)

TUBO DA PERFURATRIZ - TUBO DE 10,6 M (35 PÉS) PARA MASTRO DE 11,2 M (36,7 PÉS); O CARROSSEL COMPORTA QUATRO

  • tubo de 127 mm (5 pol)
  • tubo de 140 mm (5,5 pol)
  • tubo de 152 mm (6 pol)
  • tubo de 165 mm (6,5 pol)
  • tubo de 178 mm (7 pol)
  • tubo de 194 mm (7,625 pol)

TUBO DA PERFURATRIZ - TUBO DE 10,6 M (35 PÉS) PARA MASTRO DE 11,2 M (36,7 PÉS); O CARROSSEL DE DUPLA FINALIDADE COMPORTA DOIS

  • 168 mm (6,625 pol)

GRUPO DE BROCAS TRICÔNICAS PARA PERFURAÇÃO - QTD. 9 POR PALETE

  • 171 mm (6,75 pol), Opção 2, (M1)
  • 171 mm (6,75 pol), Opção 3, (M3)
  • 171 mm (6,75 pol), Opção 1, (S2)
  • 200 mm (7,875 pol), Opção 2, (M1)
  • 200 mm (7,875 pol), Opção 3, (M3)
  • 200 mm (7,875 pol), Opção 1, (S3)
  • 229 mm (9 pol), Opção 2, (M2)
  • 229 mm (9 pol), Opção 3, (H1)
  • 229 mm (9 pol), Opção 1, (M1)
  • 251 mm (9,875 pol) Opção 2, (M3)
  • 251 mm (9,875 pol), Opção 3, (H1)

BROCAS E MARTELOS PARA DTH

  • Martelo DTH – classe de 152,4 mm (6 pol) com sub. de acionamento (todos os componentes, menos a montagem de brocas DTH)
  • BROCAS, 2F-FF-S1-HD
    171 mm (6,75 pol), dois furos de lavagem, face plana com carbonetos esféricos. Serviço pesado.
    O kit inclui: nove brocas cada, quatro subs. de acionamento cada, três válvulas de pé adicionais cada (brocas configuradas com haste QL60)
  • BROCAS, 2F-FF-S
    171 mm (6,75 pol), dois furos de lavagem, face plana com carbonetos esféricos.
    O kit inclui: nove brocas cada, quatro subs. de acionamento cada, três válvulas de pé adicionais cada (brocas configuradas com haste QL60)
  • BROCAS, 2F-CC-S
    171 mm (6,75 pol), dois furos de lavagem, côncavas com carbonetos esféricos.
    O kit inclui: nove brocas cada, quatro subs. de acionamento cada, três válvulas de pé adicionais cada (brocas configuradas com haste QL60)
  • BROCAS, 2F-CV-S+B
    171 mm (6,75 pol), dois furos de lavagem, convexas com medidor esférico e carbonetos de face balística.
    O kit inclui: nove brocas cada, quatro subs. de acionamento cada, três válvulas de pé adicionais cada (brocas configuradas com haste QL60)
  • BROCAS, 3F-CV-S+B
    171 mm (6,75 pol), três furos de lavagem, convexas com medidor esférico e carbonetos de face balística.
    O kit inclui: nove brocas cada, quatro subs. de acionamento cada, três válvulas de pé adicionais cada (brocas configuradas com haste QL60)
  • BROCAS, 3F-FF-S+B
    171 mm (6,75 pol), três furos de lavagem, face plana com medidor esférico e carbonetos de face balística.
    O kit inclui: nove brocas cada, quatro subs. de acionamento cada, três válvulas de pé adicionais cada (brocas configuradas com haste QL60)
  • BROCAS, 3F-CC-S+B
    171 mm (6,75 pol), três furos de lavagem, côncavas com medidor esférico e carbonetos de face balística.
    O kit inclui: nove brocas cada, quatro subs. de acionamento cada, três válvulas de pé adicionais cada (brocas configuradas com haste QL60)

PACOTES DE SERVIÇO/SISTEMA DE FLUIDOS PARA MASTRO DE 11,2 M (36,7 PÉS) ou 13,6 M (44,6 PÉS) NA PERFURAÇÃO ANGULAR

  • Abastecimento rápido de combustível e água e sistema de lubrificação automatizado
  • Centro de serviços para drenagem/central, abastecimento rápido de combustível e água, mangueira de drenagem e sistema de lubrificação automatizado

FERRAMENTAS DE SERVIÇO

  • Ferramenta de retenção de bucha - 102 a 194 mm (4 a 7,625 pol)
  • Ferramentas de Trabalho
    – Elos de levantamento (disponível mediante solicitação; necessário para comissionamento)
    • Rosca API de 89 mm (3,5 pol)
    • Rosca API de 114 mm (4,5 pol)
    • Rosca API de 140 mm (5,5 pol)
    • Rosca BECO de 102 mm (4 pol)
    • Rosca BECO de 114 mm (4,5 pol)
    • Rosca BECO de 152 mm (6 pol)
  • Elos de levantamento: rosca API de 89 mm (3,5 pol)
  • Elos de levantamento: rosca API de 114 mm (4,5 pol)
  • Rosca API de 140 mm (5,5 pol)
  • Elos de levantamento: rosca BECO de 102 mm (4 pol)
  • Elos de levantamento: rosca BECO de 114 mm (4,5 pol)
  • Elos de levantamento: rosca BECO de 152 mm (6 pol)

CONSIDERAÇÕES REGIONAIS/CLIMÁTICAS

  • 6 (seis) baterias vedadas (necessárias para climas com temperaturas baixas de nível 2 e 4 e/ou pacotes de autonomia)
  • Nível 2 - Arctic - Temperaturas abaixo de -18 °C (0 °F) - Fluidos e Lubrificantes Arctic
  • Nível 4 - Temperatura de –40 °C (–40 °F) nos componentes de aquecimento de 50 hz, compressor de alta pressão. Fluidos Arctic. Aquecedor alimentado a diesel para líquido arrefecedor do motor, reservatório de água principal e baterias. Mantas aquecidas para tanque receptor e tubulação de sucção. Caixa de junção com provisões para adicionar o conector de potência de sustentação fornecido pelo cliente de 240 V/50 A. Se precisar de 60 hz, solicite um carregador de bateria de 60 hz no pós-venda.

SUPRESSÃO DE POEIRA

  • Cortinas antipoeira, fechadas nos quatro lados, com levantadores hidráulicos para levantar as cortinas antipoeira frontal e traseira (recomendadas com o coletor de poeira)
  • Sistema de pulverização fora do vagão
  • Injeção de água de 1.271 L (336 gal) mais coletor de poeira seca de 127 m³/min (4.500 pés³/min)
  • Injeção de água, alto volume de 2.786 L (736 gal)
    - Tanque abaixo do deck (isolado para condições climáticas extremas) com capacidade de 1.271 L (336 gal)
    - Tanque acima do deck com capacidade de 1.514 L (400 gal)
  • Os elevadores hidráulicos para cortinas antipoeira levantam cortinas de poeira frontal e traseira (recomendados com o coletor de pó)
  • Pulverização fora do vagão para molhar o chão ao redor da pilha de corte

Veja como MD6250 se compara com produtos comparados frequentemente.

Ferramentas e Ajuda de Especialistas a Qualquer Momento

Folhetos de Produtos e Muito Mais Prontos para Download!

Especificações completas, folhetos de produtos e muito mais. Inscreva-se abaixo para obter informações adicionais. Ou para obter acesso instantâneo, você pode ignorar este formulário.

Consentimento de Marketing

Confira as Ofertas Atuais para  MD6250

Exibir Mais Ofertas
