MD6310 Perfuratrizes

Consulte o Preço Encontrar Revendedor

Especificações-chave

Capacidade de Arrancamento: Até 39.009 kg (até 86.000 lb); Até 39.009 kg (até 86.000 lb)

Diâmetro do Furo: 229 a 311 mm (9 a 12,25 pol); 229 a 311 mm (9 a 12,25 pol)

Motor: Cat® C32B; Cat® C32B

MD6310
Alterar Modelo

Visão Geral

Desempenho de Precisão para Reduzir os Custos e Aumentar a Lucratividade

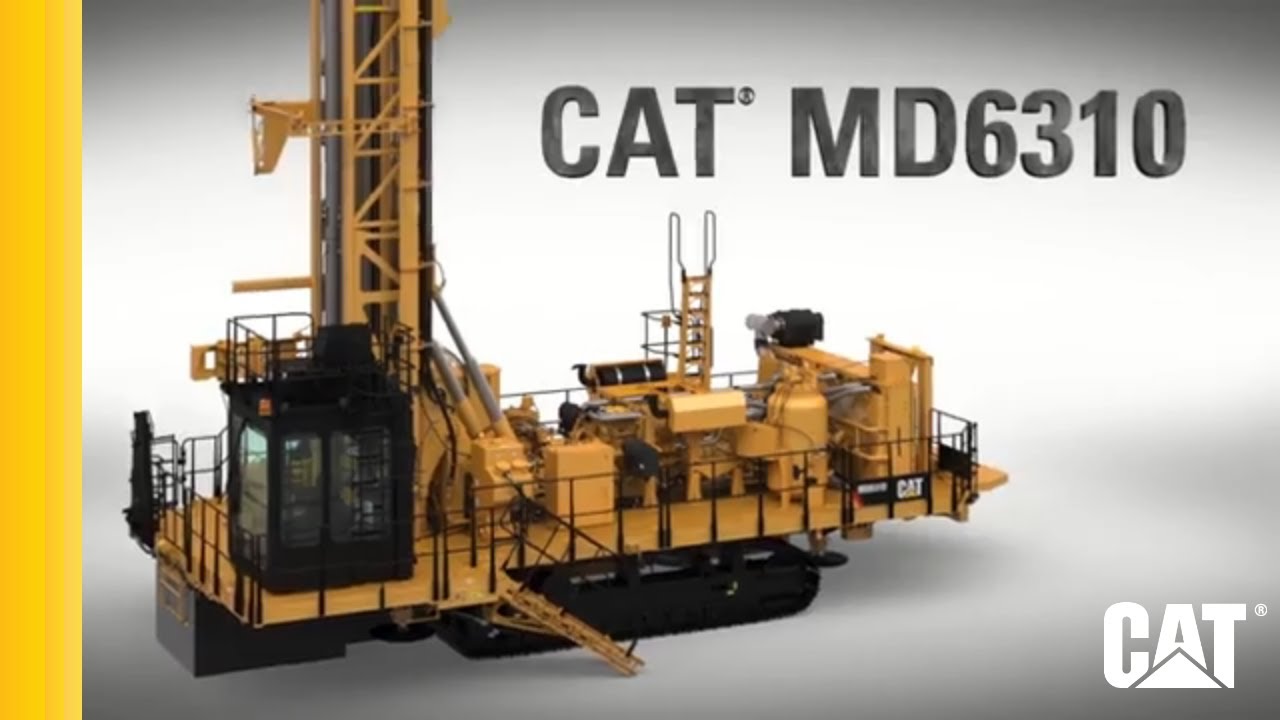

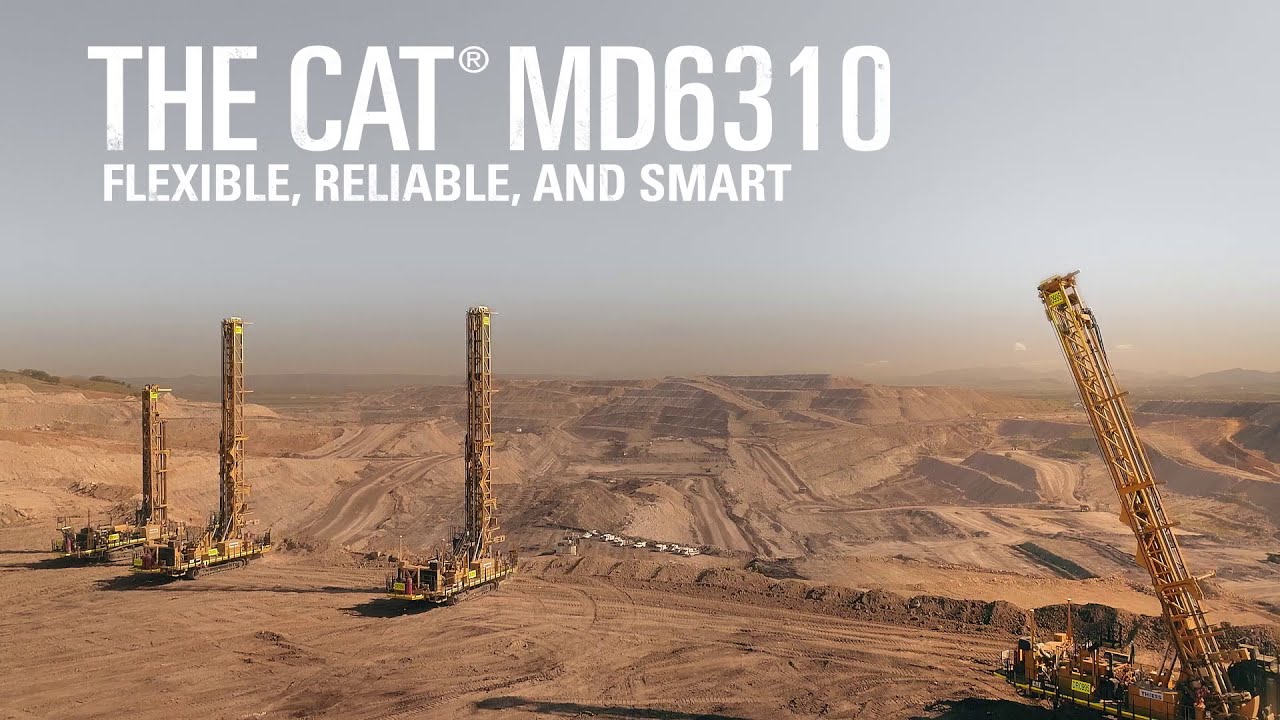

A plataforma de perfuratriz Cat^® MD6310 é uma ferramenta flexível e poderosa que pode ajudá-lo a tirar o máximo de proveito da operação de perfuração. Ela oferece uma ampla variedade de recursos e opções projetados para atender às necessidades e desafios específicos do local, com uma cabine atualizada que mantém os operadores seguros e confortáveis, aumentando o desempenho e a produtividade. Inspirada nas mais recentes tecnologias, a MD6310 não só aumenta a produtividade e permite a perfuração automatizada, mas também melhora a eficiência de todas as operações subsequentes. Projetada para buracos de perfuração de 203 a 311 mm (de 8 a 12,25 pol) de diâmetro, a MD6310 é otimizada para perfuração de passada única ou de várias passadas em modos de perfuração giratória e de fundo de poço.

Vantagens

Melhor Qualidade de Furação

Obtenha colares de melhor qualidade e furos mais retos mais propícios ao jateamento de precisão

Taxa de Penetração Até 23% Melhor

Melhore a eficiência de perfuração e utilização da máquina

Menor Custo Total de Propriedade (TCO, Total Cost of Ownership)

Os componentes 100% Cat oferecem confiabilidade, vida útil longa, e intervalos de manutenção estendidos reduzem o tempo de inatividade

Recursos em um Instante

Exibição 1-6 de 7

COMPARTIMENTO DO OPERADOR DE NÍVEL INTERNACIONAL

Controles ergonômicos devem ajudar os operadores a se manter alertas e evitar a fadiga
Os controles de joystick multifunção e os monitores de tela sensível ao toque são fáceis de usar e intuitivos.
Visibilidade excelente, graças a várias câmeras e comprimentos de extensão total
Banco aquecido opcional e ventilado tendo em vista um conforto do operador aprimorado

100% DE INTEGRAÇÃO CAT

Cat na essência com peças e componentes comuns, além de características de design consistentes em todos os modelos de perfuratriz Cat
Software compartilhado para recursos autônomos
Apoio do suporte de nível internacional da rede de revendedores Cat

SISTEMA ELETRÔNICO CAT: O PILAR DA MÁQUINA

Arquitetura eletrônica comum em todas as máquinas Cat para garantir a familiaridade do técnico
O Técnico Eletrônico Cat (ET Cat) possibilita um diagnóstico de falhas fácil e rápido
Funciona como uma plataforma comum para integração das soluções de autonomia futuras
O Product Link™ Elite oferece rastreamento de desempenho em tempo real

TREM DE FORÇA CORRESPONDENTE

Volume de ar variável para consumo de combustível reduzido e desempenho poderoso
Motor C32B de acordo com o maior compressor "padrão" desta categoria para tempos de ciclo rápido
Trem de força otimizado para suportar aplicações de perfuração rigorosas
As configurações de alta e baixa pressão oferecem controle de ar de volume variável
Força de avanço ideal, torque giratório e ar, o que ajuda a reduzir o consumo de combustível

TECNOLOGIA E AUTOMAÇÃO

Funcionalidade de Assistência da Perfuratriz integrada, inclusive nível automático, conectores de retração automática, levantamento automático, abaixamento do mastro e perfuratriz automática
O monitoramento de desempenho e a integridade da máquina ajudam a manter a máquina produtiva
O medidor de profundidade da perfuratriz ajuda a reduzir o excesso ou a insuficiência de perfuração
Pronta para conexão com o pacote Cat MineStar™ de tecnologias, inclusive Terrain for drilling e Command for drilling

SEGURANÇA

Três câmeras padrão e janelas grandes proporcionam ao operador uma excelente visibilidade
O MineStar Command para perfuração permite o funcionamento remoto ou autônomo — remoção do operador da máquina
Sete botões de desligamento do motor
Superfícies antiderrapantes tendo em vista uma entrada/saída mais segura, além de manutenção
Luzes internas de LED e joysticks e teclados retroiluminados; luzes spot externas e faróis iluminam percursos para entrada/saída

Controles ergonômicos devem ajudar os operadores a se manter alertas e evitar a fadiga
Os controles de joystick multifunção e os monitores de tela sensível ao toque são fáceis de usar e intuitivos.
Visibilidade excelente, graças a várias câmeras e comprimentos de extensão total
Banco aquecido opcional e ventilado tendo em vista um conforto do operador aprimorado

Cat na essência com peças e componentes comuns, além de características de design consistentes em todos os modelos de perfuratriz Cat
Software compartilhado para recursos autônomos
Apoio do suporte de nível internacional da rede de revendedores Cat

Arquitetura eletrônica comum em todas as máquinas Cat para garantir a familiaridade do técnico
O Técnico Eletrônico Cat (ET Cat) possibilita um diagnóstico de falhas fácil e rápido
Funciona como uma plataforma comum para integração das soluções de autonomia futuras
O Product Link™ Elite oferece rastreamento de desempenho em tempo real

Volume de ar variável para consumo de combustível reduzido e desempenho poderoso
Motor C32B de acordo com o maior compressor "padrão" desta categoria para tempos de ciclo rápido
Trem de força otimizado para suportar aplicações de perfuração rigorosas
As configurações de alta e baixa pressão oferecem controle de ar de volume variável
Força de avanço ideal, torque giratório e ar, o que ajuda a reduzir o consumo de combustível

Funcionalidade de Assistência da Perfuratriz integrada, inclusive nível automático, conectores de retração automática, levantamento automático, abaixamento do mastro e perfuratriz automática
O monitoramento de desempenho e a integridade da máquina ajudam a manter a máquina produtiva
O medidor de profundidade da perfuratriz ajuda a reduzir o excesso ou a insuficiência de perfuração
Pronta para conexão com o pacote Cat MineStar™ de tecnologias, inclusive Terrain for drilling e Command for drilling

Três câmeras padrão e janelas grandes proporcionam ao operador uma excelente visibilidade
O MineStar Command para perfuração permite o funcionamento remoto ou autônomo — remoção do operador da máquina
Sete botões de desligamento do motor
Superfícies antiderrapantes tendo em vista uma entrada/saída mais segura, além de manutenção
Luzes internas de LED e joysticks e teclados retroiluminados; luzes spot externas e faróis iluminam percursos para entrada/saída

Projetado para usar menos combustível, o que reduz as emissões do motor
Os motores Tier 4 Final reduzem o NOx e o material particulado
Menos resíduos e custos de operação e propriedade reduzidos graças à normalidade maior de sistemas e componentes, além de uma redução em números de peça exclusivos
Intervalos de manutenção maiores que reduzem a quantidade de resíduos descartados no meio ambiente

Especificações Equipamento Opcional

Especificações de Produto para MD6310

Capacidade de Arrancamento/Içamento

Capacidade de Arrancamento

Até 39.009 kg (até 86.000 lb) Até 39.009 kg (até 86.000 lb)

Especificações

Diâmetro do Furo	229 a 311 mm (9 a 12,25 pol) 229 a 311 mm (9 a 12,25 pol)
Motor	Cat® C32B Cat® C32B
Carga da Broca	Até 42.149 kg (Até 92.922 lb) Até 42.149 kg (Até 92.922 lb)

Dimensões (Aproximadas) - Mastro de 17,5 m (57,4 pés)

Comprimento da Báscula - Cabine Padrão	43.54 pé 13.27 m
Comprimento - Mastro para Baixo - Cabine Estendida	83.33 pé 25.43 m
Comprimento - Mastro para Baixo - Cabine Padrão	81.69 pé 24.9 m
Largura - Frontal	17.68 pé 5.39 m
Comprimento da Báscula - Cabine Estendida	42.24 pé 13.79 m
Altura - Mastro para Cima	77.99 pé 23.77 m
Largura - Traseira	20.73 pé 6.32 m

Especificações Básicas

Mastro de 13,7 m (44,9 pés) - Velocidade de Içamento	122.7 pé/min 37.4 m/min
Mastro de 17,5 m (57,4 pés) - Velocidade de Içamento	122.7 pé/min 37.4 m/min
Emissões (Equivalentes ao Tier 2): Motor	C32B a 1.800 rpm C32B a 1.800 rpm
Mastro de 13,7 m (44,9 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Várias Passadas	Para baixo até 74,6 m (Para baixo até 244,9 pés) Para baixo até 74,6 m (Para baixo até 244,9 pés)
Mastro de 17,5 m (57,4 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Várias Passadas	Para baixo até 47,9 m (Para baixo até 157,4 pés) Para baixo até 47,9 m (Para baixo até 157,4 pés)
Mastro de 17,5 m (57,4 pés) - Capacidade de Arrancamento	Até 39.009 kg (até 86.000 lb) Até 39.009 kg (até 86.000 lb)
Mastro de 17,5 m (57,4 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Passada Única	57.4 pé 17.5 m
Mastro de 13,7 m (44,9 pés) - Faixa de Diâmetro do Furo	203 a 311 mm (8 a 12,25 pol) 203 a 311 mm (8 a 12,25 pol)
Perfuração Angular	Vertical a 30° (em incrementos de 5°) Vertical a 30° (em incrementos de 5°)
Mastro de 17,5 m (57,4 pés) - Faixa de Diâmetro do Furo	203 a 311 mm (8 a 12,25 pol) 203 a 311 mm (8 a 12,25 pol)
Mastro de 17,5 m (57,4 pés) - Carga da Broca - Passada Única	Até 42.149 kg (Até 92.922 lb) Até 42.149 kg (Até 92.922 lb)
Mastro de 13,7 m (44,9 pés) - Capacidade de Içamento	Até 22.113 kg (Até 48.750 lb) Até 22.113 kg (Até 48.750 lb)
Compressor - Perfuração Giratória (1)	56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²) 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²)
Compressor - Perfuração Giratória (2)	73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²) 73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²)
Mastro de 13,7 m (44,9 pés) - Capacidade de Arrancamento	Até 39.009 kg (até 86.000 lb) Até 39.009 kg (até 86.000 lb)
Mastro de 13,7 m (44,9 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Passada Única	44.9 pé 13.7 m
Emissões (Tier 4 Final do EPA dos EUA): Motor	C32B a 1.800 rpm C32B a 1.800 rpm
Compressor - Perfuração DTH	42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²) 42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²)
Mastro de 17,5 m (57,4 pés) - Capacidade de Içamento	Até 22.113 kg (Até 48.750 lb) Até 22.113 kg (Até 48.750 lb)
Mastro de 13,7 m (44,9 pés) - Carga da Broca - Passada Única	Até 41.165 kg (Até 90.753 lb) Até 41.165 kg (Até 90.753 lb)
Emissões (Tier 4 Final do EPA dos EUA) – Classificação de Potência ISO 14396	1007 hp 751 kW
Emissões (Equivalentes ao Tier 2): Classificação de Potência ISO 14396	1031 hp 769 kW

Material Rodante

Força na Barra de Tração	122971 lbf 547000 N
Protetores e guias das correntes da esteira	Nível dois Nível dois
Velocidade de Percurso	1.5 milha/h 2.45 km/h
Roletes Inferiores	Quatorze (14) Quatorze (14)
Modelo	Tipo Escavadeira Cat® 349E EL Tipo Escavadeira Cat® 349E EL
Roletes Superiores	Três (3) Três (3)
Garras triplas para rocha mole; pressão de rolamento exercida sobre o solo de 1,28 bar (18,5 lb/pol²)	29.5 pol 750 mm

Segurança e Proteção

Componentes (10)	Caixa da bateria montada no deck Caixa da bateria montada no deck
Componentes (9)	Portões de fechamento automático protegem os locais das escadas de saída Portões de fechamento automático protegem os locais das escadas de saída
Componentes (12)	Dispositivos de retenção da mangueira de ar Dispositivos de retenção da mangueira de ar
Componentes (2)	Sete (7) botões de desligamento do motor: na cabine, na plataforma da perfuratriz, na plataforma do trem de força, acessível no nível do solo pelo ponto de acesso principal e em cada lado da perfuratriz (na frente e à esquerda) Sete (7) botões de desligamento do motor: na cabine, na plataforma da perfuratriz, na plataforma do trem de força, acessível no nível do solo pelo ponto de acesso principal e em cada lado da perfuratriz (na frente e à esquerda)
Componentes (6)	Protetores para tubos de escape e tubulações de turbo Protetores para tubos de escape e tubulações de turbo
Recurso	O ângulo de aproximação de 14 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha O ângulo de aproximação de 14 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha
Componentes (7)	Escada de acesso ao mastro com grade (opcional) Escada de acesso ao mastro com grade (opcional)
Componentes (4)	O alarme de deslocamento é automático e sonoro O alarme de deslocamento é automático e sonoro
Componentes (11)	Chave geral da bateria no nível do solo/bloqueio do motor de partida com terminais de partida auxiliar remota Chave geral da bateria no nível do solo/bloqueio do motor de partida com terminais de partida auxiliar remota
Componentes (1)	Coberturas do deck da perfuratriz de liga leve, com provisão de armazenamento Coberturas do deck da perfuratriz de liga leve, com provisão de armazenamento
Componentes (5)	Protetor articulado para janela frontal inteiriça da perfuratriz Protetor articulado para janela frontal inteiriça da perfuratriz
Componentes (3)	Buzina elétrica ativada por botão na cabine Buzina elétrica ativada por botão na cabine
Componentes (8)	Três pontos de saída nas áreas do deck, além do acesso principal Três pontos de saída nas áreas do deck, além do acesso principal

Controles do Sistema Operacional - Padrão

Componentes (10)	Indicadores de filtro para sistema hidráulico, compressor e motor Indicadores de filtro para sistema hidráulico, compressor e motor
Componentes (14)	Sistema de controle de velocidade do ventilador proporcional controlado pelo ECM Sistema de controle de velocidade do ventilador proporcional controlado pelo ECM
Componentes (23)	Registro de dados da integridade da máquina com advertências e registros de códigos de falha; capacidade de exportação Registro de dados da integridade da máquina com advertências e registros de códigos de falha; capacidade de exportação
Componentes (20)	Manômetro de pressão na cabine com indicador (opcional) Manômetro de pressão na cabine com indicador (opcional)
Componentes (3)	Controle de torque de rotação Controle de torque de rotação
Componentes (12)	Controle de supressão de poeira Controle de supressão de poeira
Componentes (17)	Trava de deslocamento, mastro levantado e travado ou abaixado e estacionado Trava de deslocamento, mastro levantado e travado ou abaixado e estacionado
Componentes (1)	Todos os controles elétricos para perfuração, deslocamento, nivelamento, além de funções auxiliares Todos os controles elétricos para perfuração, deslocamento, nivelamento, além de funções auxiliares
Componentes (22)	Pré-ligado para Operação do Terrain e operação autônoma Pré-ligado para Operação do Terrain e operação autônoma
Componentes (8)	Desligamento do motor com retardo Desligamento do motor com retardo
Componentes (19)	Controles do ambiente da cabine (ar-condicionado, filtro, aquecimento, velocidades do ventilador) Controles do ambiente da cabine (ar-condicionado, filtro, aquecimento, velocidades do ventilador)
Componentes (7)	Desempenho da perfuratriz e sistema de exibição Desempenho da perfuratriz e sistema de exibição
Componentes (13)	Indicador de trava do mastro Indicador de trava do mastro
Componentes (6)	Medidor da profundidade da perfuração Medidor da profundidade da perfuração
Componentes (2)	Controle eletrônico do compressor Controle eletrônico do compressor
Componentes (4)	Paradas e travamentos virtuais do percurso da cabeça giratória Paradas e travamentos virtuais do percurso da cabeça giratória
Componentes (11)	Sensores de pressão do macaco no visor Sensores de pressão do macaco no visor
Componentes (5)	Indicador de posicionador de tubos engatado/desengatado Indicador de posicionador de tubos engatado/desengatado
Componentes (18)	Travamento de deslocamento, macacos retraídos Travamento de deslocamento, macacos retraídos
Componentes (16)	Travamento de deslocamento, tubo no furo Travamento de deslocamento, tubo no furo
Componentes (21)	Sistema de levantamento de cortina antipoeira - levantamento hidráulico automático frontal e traseiro (opcional) Sistema de levantamento de cortina antipoeira - levantamento hidráulico automático frontal e traseiro (opcional)
Componentes (15)	Travamento de deslocamento, limites de estabilidade da máquina Travamento de deslocamento, limites de estabilidade da máquina
Componentes (9)	Medidor da rpm da cabeça giratória – (exibição digital) Medidor da rpm da cabeça giratória – (exibição digital)

Dimensões (Aproximadas) - Mastro de 13,7 m (44,9 pés)

Comprimento da Báscula - Cabine Padrão	43.54 pé 13.27 m
Comprimento da Báscula - Cabine Estendida	42.24 pé 13.79 m
Largura - Traseira	20.74 pé 6.32 m
Comprimento - Mastro para Baixo - Cabine Padrão	69.23 pé 21.1 m
Comprimento - Mastro para Baixo - Cabine Estendida	70.87 pé 21.62 m
Altura - Mastro para Cima	65.39 pé 19.93 m
Largura - Frontal	17.68 pé 5.39 m

Mastro

Observação (2)	As opções de configuração incluem passada única, várias passadas, perfuração vertical em ângulo de até 30 graus As opções de configuração incluem passada única, várias passadas, perfuração vertical em ângulo de até 30 graus
Características (12)	Receptor de tubo; manual ou opcional, ativado hidraulicamente Receptor de tubo; manual ou opcional, ativado hidraulicamente
Características (4)	O sistema de alimentação acomoda vários diâmetros de tubo O sistema de alimentação acomoda vários diâmetros de tubo
Observação (1)	Os carrosséis hidráulicos de indexação aceitam vários diâmetros de tubo Os carrosséis hidráulicos de indexação aceitam vários diâmetros de tubo
Características (13)	Sistema de injeção de óleo de 113,5 l (30 gal) para lubrificador de ferramentas (somente para perfuração giratória) Sistema de injeção de óleo de 113,5 l (30 gal) para lubrificador de ferramentas (somente para perfuração giratória)
Características (2)	O sistema de arrancamento/içamento é um cilindro único O sistema de arrancamento/içamento é um cilindro único
Características (1)	Configurações de mastro completas de 13,7 m (44,9 pés) ou de 17,5 m (57,4 pés) com carrossel da cremalheira de tubo Configurações de mastro completas de 13,7 m (44,9 pés) ou de 17,5 m (57,4 pés) com carrossel da cremalheira de tubo
Características (9)	Posicionador do tubo da perfuratriz Posicionador do tubo da perfuratriz
Características (10)	Guincho suspenso com controle remoto; comando de velocidade variável com classificação de ≥ 1.818 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz (opcional) Guincho suspenso com controle remoto; comando de velocidade variável com classificação de ≥ 1.818 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz (opcional)
Características (3)	Tensionamento automático dos cabos de arrancamento e içamento Tensionamento automático dos cabos de arrancamento e içamento
Características (6)	Conjunto de chave do deck deslizante Conjunto de chave do deck deslizante
Características (11)	Caixa de Engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 pés-lb) de torque Caixa de Engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 pés-lb) de torque
Características (15)	Escada de acesso ao mastro e grade (opcional) Escada de acesso ao mastro e grade (opcional)
Características (5)	Chave de desagregação hidráulica variável (HOBO) para diversos diâmetros de tubo Chave de desagregação hidráulica variável (HOBO) para diversos diâmetros de tubo
Características (7)	Configurado com bucha do deck do rolete para aplicativos tricone, bucha do deck com duas peças para DTH Configurado com bucha do deck do rolete para aplicativos tricone, bucha do deck com duas peças para DTH
Características (14)	Dispositivos de montagem da correia do mastro (opcionais) Dispositivos de montagem da correia do mastro (opcionais)
Características (8)	Perfuração angular de 0 a 30°; em incrementos de 5° Perfuração angular de 0 a 30°; em incrementos de 5°

Opções de Motor

Componentes (4)	Auxílio de partida a éter; reservatório de éter fornecido localmente Auxílio de partida a éter; reservatório de éter fornecido localmente
Componentes (2)	Aberturas para coleta programada de amostra de óleo (S·O·SSM, Scheduled Oil Sampling) Aberturas para coleta programada de amostra de óleo (S·O·SSM, Scheduled Oil Sampling)
Componentes (1)	Motores de partida duplos Motores de partida duplos
Componentes (3)	Em condições de operação normal, os filtros de entrada de ar comuns fornecem intervalos de manutenção de mais de 500 horas Em condições de operação normal, os filtros de entrada de ar comuns fornecem intervalos de manutenção de mais de 500 horas

Pacotes de Serviços

Pacote (1)	Básico/Manual - Lubrificação Manual Centralizada; Enchimento de Gravidade para combustível e água Básico/Manual - Lubrificação Manual Centralizada; Enchimento de Gravidade para combustível e água
Pacote (2)	Padrão - Enchimento Rápido de combustível e água, Sistema de Lubrificação Automática Padrão - Enchimento Rápido de combustível e água, Sistema de Lubrificação Automática
Pacote (3)	Premium - Centro de serviço para drenagem e abastecimento de lubrificante (óleo do compressor, fluido hidráulico, óleo da caixa de engrenagens, óleo do motor, lubrificação de ferramentas e graxa), Sistema de Lubrificação Automática, Enchimento Rápido de combustível e água, mangueira de purga Premium - Centro de serviço para drenagem e abastecimento de lubrificante (óleo do compressor, fluido hidráulico, óleo da caixa de engrenagens, óleo do motor, lubrificação de ferramentas e graxa), Sistema de Lubrificação Automática, Enchimento Rápido de combustível e água, mangueira de purga

Opções de Supressão de Poeira

Injeção de água e coletor de poeira seca - (opcional)	– Capacidade do reservatório de água de 1.514 l (400 gal) – Coletor de poeira seca de 204 m³/min (7.200 cfm) – Filtros autolimpantes, calha para pó com ejeção automática – Capacidade do reservatório de água de 1.514 l (400 gal) – Coletor de poeira seca de 204 m³/min (7.200 cfm) – Filtros autolimpantes, calha para pó com ejeção automática
Injeção de Água - Padrão	– Capacidade do reservatório de água: 1.514 l (400 gal) – Capacidade do reservatório de água: 1.514 l (400 gal)
Opções (1)	Os elevadores hidráulicos para cortinas antipoeira levantam cortinas de poeira frontal e traseira (opcional) (recomendados com o coletor de pó) Os elevadores hidráulicos para cortinas antipoeira levantam cortinas de poeira frontal e traseira (opcional) (recomendados com o coletor de pó)
Opções (3)	Cortinas antipoeira estáticas, fechadas nos quatro lados (padrão) Cortinas antipoeira estáticas, fechadas nos quatro lados (padrão)
Sistema de Injeção de Água de Alto Volume - Não Compatível com Pacote Básico de Serviços	– Capacidade total máxima dos reservatórios de água: 3.785 l (1.000 gal) – Reservatório principal acima do deck – Capacidade de 1.514 l (400 gal) (aquecido para temperaturas extremamente baixas) – Reservatório secundário acima do deck – Deck com capacidade de 2.271 l (600 gal) – Capacidade total máxima dos reservatórios de água: 3.785 l (1.000 gal) – Reservatório principal acima do deck – Capacidade de 1.514 l (400 gal) (aquecido para temperaturas extremamente baixas) – Reservatório secundário acima do deck – Deck com capacidade de 2.271 l (600 gal)
Opções (2)	Pulverização fora do vagão para molhar o chão ao redor da pilha de cortes (não recomendado para aplicações em clima frio) Pulverização fora do vagão para molhar o chão ao redor da pilha de cortes (não recomendado para aplicações em clima frio)

Pacote de Ferramenta Giratória

Componentes (4)	Amortecedor superior ou Amortecedor de choque e adaptador transversal (opcional) Amortecedor superior ou Amortecedor de choque e adaptador transversal (opcional)
Componentes (3)	Chave do deck, deslizante Chave do deck, deslizante
Componentes (5)	Sub. da broca Sub. da broca
Componentes (1)	Bucha do deck do rolete Bucha do deck do rolete
Componentes (6)	Selo do limpador de tubos Selo do limpador de tubos
Componentes (2)	Insertos do posicionador de tubos Insertos do posicionador de tubos

Opções de Compressor/Receptor

Perfuração Giratória (2)	73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²) 73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²)
Opção de Tanque do Receptor (1)	Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CR N/AU ou CE Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CR N/AU ou CE
Perfuração Giratória (1)	56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²) 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²)
Perfuração DTH - Inclui Lubrificação da Ferramenta e Armazenamento do Martelo	42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²) 42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²)
Observação	Com o controle de volume variável dos compressores, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível – Os compressores de baixa e alta pressão contêm esse recurso Com o controle de volume variável dos compressores, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível – Os compressores de baixa e alta pressão contêm esse recurso
Opção de Tanque do Receptor (2)	Pressão alta de 34,4 bar (500 lb/pol²) para ASME/CR N/AU ou CE Pressão alta de 34,4 bar (500 lb/pol²) para ASME/CR N/AU ou CE
Opção	Controle do compressor eletrônico e regulagem com tubulações de ar purgadas Controle do compressor eletrônico e regulagem com tubulações de ar purgadas

Chassi e Deck de Trabalho

Componentes (5)	Quatro (4) alças de levantamento, para uso com cabos ou correntes Quatro (4) alças de levantamento, para uso com cabos ou correntes
Componentes (7)	Caixa de armazenamento de broca no deck com tampa articulada (opcional) Caixa de armazenamento de broca no deck com tampa articulada (opcional)
Componentes (6)	Passadiço ao redor da cabine para deck da perfuratriz (opcional) Passadiço ao redor da cabine para deck da perfuratriz (opcional)
Características (2)	Superfície antiderrapante Superfície antiderrapante
Características (3)	Capacidade do tanque de combustível de 1.609 l (425 gal) Capacidade do tanque de combustível de 1.609 l (425 gal)
Componentes (1)	Deck traseiro estacionário; para perfuração vertical e angular Deck traseiro estacionário; para perfuração vertical e angular
Componentes (2)	Quatro macacos de nivelamento para fazer o nivelamento em um leito de 7° (qualquer orientação) Quatro macacos de nivelamento para fazer o nivelamento em um leito de 7° (qualquer orientação)
Características (6)	Três pontos de saída nas áreas do deck, além do acesso principal Três pontos de saída nas áreas do deck, além do acesso principal
Componentes (10)	Lubrificante de roscas do tubo da perfuratriz com tanque de enchimento remoto ou caçamba de graxa descartável (opcional) Lubrificante de roscas do tubo da perfuratriz com tanque de enchimento remoto ou caçamba de graxa descartável (opcional)
Características (7)	Grades de proteção resistentes, protetores de dedos, portões de fechamento automático Grades de proteção resistentes, protetores de dedos, portões de fechamento automático
Componentes (4)	Ganchos de reboque reforçados (extremidade frontal) Ganchos de reboque reforçados (extremidade frontal)
Componentes (3)	Bancos de lubrificação manuais e centralizados para todos os pontos de articulação na perfuratriz, ou sistema de lubrificação automatizada (opcional) Bancos de lubrificação manuais e centralizados para todos os pontos de articulação na perfuratriz, ou sistema de lubrificação automatizada (opcional)
Componentes (8)	Armazenamento do martelo DTH no deck da perfuratriz com configuração de alta pressão (opcional) Armazenamento do martelo DTH no deck da perfuratriz com configuração de alta pressão (opcional)
Características (4)	Expansão da capacidade de combustível para +1.609 l (425 gal) adicionais Expansão da capacidade de combustível para +1.609 l (425 gal) adicionais
Características (5)	Plataforma aparafusável para gerador para climas frios ou extintores de combate a incêndios (opcional) Plataforma aparafusável para gerador para climas frios ou extintores de combate a incêndios (opcional)
Componentes (9)	Escotilha de visualização acionada hidraulicamente no deck da perfuratriz com holofote (opcional) Escotilha de visualização acionada hidraulicamente no deck da perfuratriz com holofote (opcional)
Características (1)	Os macacos, a articulação do mastro e o deck são soldados integralmente ao chassi principal para máxima durabilidade e vida útil longa Os macacos, a articulação do mastro e o deck são soldados integralmente ao chassi principal para máxima durabilidade e vida útil longa

Arrefecimento

Componentes (2)	Módulo separado de arrefecimento do motor Módulo separado de arrefecimento do motor
Componentes (1)	Arrefecedores com fácil acesso para limpeza Arrefecedores com fácil acesso para limpeza
Componentes (3)	Seções substituíveis da colmeia do arrefecedor Seções substituíveis da colmeia do arrefecedor
Componentes (4)	Controle automático do ventilador com velocidade variável Controle automático do ventilador com velocidade variável
Recursos	Funcional em temperatura ambiente de 52 °C (125 °F) Funcional em temperatura ambiente de 52 °C (125 °F)

Automação e Tecnologia

Componentes (6)	Fiação para a interface de terceiros Fiação para a interface de terceiros
Componentes (3)	Assistência para perfuratriz (perfuratriz automática de passada única ou várias passadas) (opcional) Assistência para perfuratriz (perfuratriz automática de passada única ou várias passadas) (opcional)
Componentes (5)	Comando opcional para Perfuração permite que cada operador gerencie mais de uma máquina Comando opcional para Perfuração permite que cada operador gerencie mais de uma máquina
Tipo	Preparado para autonomia Preparado para autonomia
Componentes (2)	Nível automático, retração automática, mastro automático Nível automático, retração automática, mastro automático
Componentes (1)	Indicador da profundidade de perfuração e travamentos Indicador da profundidade de perfuração e travamentos
Cat Terrain opcional para Perfuratrizes - Interface do Sistema de Mineração	– Produção – Navegação – Produção – Navegação
Componentes (4)	Product Link Elite (hardware de fábrica, pacote de assinatura via revendedor) Product Link Elite (hardware de fábrica, pacote de assinatura via revendedor)

Tubo da Perfuratriz

7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório (1)	8 pol 203 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): DTH	7 pol 178 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório ou DTH	7.625 pol 194 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório (2)	8.625 pol 219 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório	9.25 pol 235 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): Giratório (2)	8.625 pol 219 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): Giratório (1)	8 pol 203 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): DTH	7 pol 178 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): Giratório ou DTH	7.625 pol 194 mm
Observação	Tubo do carrossel de dupla finalidade: Mastro de 13,7 m (44,9 pés); retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) O carrossel de tubos de dupla finalidade aceita tubo de 194 mm (7,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais Tubo do carrossel de dupla finalidade: Mastro de 13,7 m (44,9 pés); retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) O carrossel de tubos de dupla finalidade aceita tubo de 194 mm (7,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais

Opções de Clima

Fluidos e Lubrificantes de Nível Climático 2 Ártico	Temperaturas nominais a -18 °C (-0,4 °F) Temperaturas nominais a -18 °C (-0,4 °F)
Fluidos e Lubrificantes de Nível Climático 1 Padrão (1)	Temperaturas nominais a -1 °C (30 °F) Temperaturas nominais a -1 °C (30 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (3)	50 Hz, Compressor de Alta ou Baixa Pressão, motor do Final do Tier 4 50 Hz, Compressor de Alta ou Baixa Pressão, motor do Final do Tier 4
Fluidos e Lubrificantes de Nível Climático 4 Ártico (2)	Líquido arrefecedor do motor e aquecedor do reservatório de água, bandejas da bateria Líquido arrefecedor do motor e aquecedor do reservatório de água, bandejas da bateria
Fluidos e Lubrificantes de Nível Climático 4 Ártico (4)	Fluidos árticos, instalação para grupo gerador, aquecedores e mantas para tanques, baterias extras, tubulações de sucção de água aquecida Fluidos árticos, instalação para grupo gerador, aquecedores e mantas para tanques, baterias extras, tubulações de sucção de água aquecida
Fluidos e Lubrificantes de Nível Climático 1 Padrão (2)	Suporta calor alto até 52 °C (125 °F) Suporta calor alto até 52 °C (125 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (1)	Temperaturas de -40 °C (-40 °F) Temperaturas de -40 °C (-40 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (5)	Caixa de conexão da potência de sustentação com conexão à prova d'água de 50 A e 240 a 600 V comutável Caixa de conexão da potência de sustentação com conexão à prova d'água de 50 A e 240 a 600 V comutável
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (6)	O painel do disjuntor inclui cinco (5) disjuntores adicionais para elementos de aquecimento fornecidos localmente, se necessário O painel do disjuntor inclui cinco (5) disjuntores adicionais para elementos de aquecimento fornecidos localmente, se necessário
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (3)	Pacote completo do lubrificante ártico inclui: óleo do motor, óleo do compressor e fluido hidráulico Pacote completo do lubrificante ártico inclui: óleo do motor, óleo do compressor e fluido hidráulico
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (1)	Temperaturas nominais a -40 °C (-40 °F) Temperaturas nominais a -40 °C (-40 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (5)	Caixa de conexão da potência de sustentação com conexão de 240-600 V (50 A) comutável; grupo gerador diesel e/ou bujão vendido localmente. Caixa de conexão da potência de sustentação com conexão de 240-600 V (50 A) comutável; grupo gerador diesel e/ou bujão vendido localmente.
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (2)	O sistema de aquecimento acionado a diesel aquece e circula o líquido arrefecedor do motor por meio de: bloco de motor, reservatório de água primário, elementos de aquecimento para bandejas da bateria, com provisão para tanques de combustível O sistema de aquecimento acionado a diesel aquece e circula o líquido arrefecedor do motor por meio de: bloco de motor, reservatório de água primário, elementos de aquecimento para bandejas da bateria, com provisão para tanques de combustível
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (4)	Pacote de aquecimento elétrico com painel do disjuntor para alimentar: manta de aquecimento de 120 V para tanque do receptor do compressor, caixa de controle do compressor, controle de aquecimento para tubulações de controle do compressor, controle de aquecimento para alojamento do reservatório de água para a bomba de água e o conjunto de enchimento rápido de água mais tanque Pacote de aquecimento elétrico com painel do disjuntor para alimentar: manta de aquecimento de 120 V para tanque do receptor do compressor, caixa de controle do compressor, controle de aquecimento para tubulações de controle do compressor, controle de aquecimento para alojamento do reservatório de água para a bomba de água e o conjunto de enchimento rápido de água mais tanque

Sistema de Guincho Suspenso (opcional)

Diâmetro do Cabo	0.5 pol 13 mm
Alcance do Guincho - Além do Deck da Perfuratriz	20 pé 6.1 m
Classificação de Capacidade	4000 lb 1814 kg
Observação	Controle de velocidade variável Controle de velocidade variável

Compartimento do Operador

Iluminação	– Luzes de LED internas; luz de leitura separada e joysticks e teclados retroiluminados – Controles de zona para iluminação da área e local para perfuração noturna – Holofotes para o perímetro de perfuração – Iluminação local para a área do grupo de potência; deck da perfuratriz; carrossel do mastro; escada de acesso e passadiços – A iluminação padrão é Halógena, com holofotes de 1.300 lúmens no perímetro, os holofotes da área têm 1.950 lúmens – A iluminação Premium é de LED, de 4.200 lúmens por farol no perímetro (opcional) – Luzes de folga do mastro, estrobo montado na cabine, farol giratório montado na parte frontal (opcional) – Luzes de LED internas; luz de leitura separada e joysticks e teclados retroiluminados – Controles de zona para iluminação da área e local para perfuração noturna – Holofotes para o perímetro de perfuração – Iluminação local para a área do grupo de potência; deck da perfuratriz; carrossel do mastro; escada de acesso e passadiços – A iluminação padrão é Halógena, com holofotes de 1.300 lúmens no perímetro, os holofotes da área têm 1.950 lúmens – A iluminação Premium é de LED, de 4.200 lúmens por farol no perímetro (opcional) – Luzes de folga do mastro, estrobo montado na cabine, farol giratório montado na parte frontal (opcional)
Componentes (7)	O projeto do compartimento do operador integra um assento ergonômico, controles de joystick com instrumentação completa e telas sensíveis ao toque, coloridas, de 254 mm (10 pol), alta definição e tomada elétrica de 12 V O projeto do compartimento do operador integra um assento ergonômico, controles de joystick com instrumentação completa e telas sensíveis ao toque, coloridas, de 254 mm (10 pol), alta definição e tomada elétrica de 12 V
Componentes (4)	Visor da tela sensível ao toque de desempenho da perfuratriz Visor da tela sensível ao toque de desempenho da perfuratriz
Componentes (3)	Passadiço do perímetro da cabine disponível para ambos os tamanhos de cabine Passadiço do perímetro da cabine disponível para ambos os tamanhos de cabine
Componentes (1)	A espaçosa cabine FOPS (Falling Object Protective Structure, Estrutura Protetora Contra Queda de Objetos) tem um espaço de piso de 3 m² (32,4 pés²) com um compartimento do operador integrado A espaçosa cabine FOPS (Falling Object Protective Structure, Estrutura Protetora Contra Queda de Objetos) tem um espaço de piso de 3 m² (32,4 pés²) com um compartimento do operador integrado
Componentes (13)	O assento gira, trava e tem um cinto de segurança de dois pontos/76 mm (3 pol), inclinações (ajuste de 5°), suporte lombar, ajuste do assento para a frente/para trás de 80 mm (3,1 pol) O assento gira, trava e tem um cinto de segurança de dois pontos/76 mm (3 pol), inclinações (ajuste de 5°), suporte lombar, ajuste do assento para a frente/para trás de 80 mm (3,1 pol)
Componentes (9)	Conversor de energia de 24 V para 12 V Conversor de energia de 24 V para 12 V
Componentes (2)	Opção de cabine estendida de 4,2 m² (45,2 pés²); pré-equipada e com espaço exclusivo para geladeira e micro-ondas Opção de cabine estendida de 4,2 m² (45,2 pés²); pré-equipada e com espaço exclusivo para geladeira e micro-ondas
HVAC	– Respiros de chão na área de descanso para os pés – Ar-condicionado montado no teto/unidade de aquecimento/pressurização – Acesso ao filtro pelo deck, não requer acesso ao teto e tem um intervalo de manutenção de aproximadamente 500 horas – Respiros do sistema HVAC para desembaçamento na janela da perfuratriz – Respiros de chão na área de descanso para os pés – Ar-condicionado montado no teto/unidade de aquecimento/pressurização – Acesso ao filtro pelo deck, não requer acesso ao teto e tem um intervalo de manutenção de aproximadamente 500 horas – Respiros do sistema HVAC para desembaçamento na janela da perfuratriz
Componentes (6)	Duas portas articuladas para fora com janelas e travas com chave Cat Duas portas articuladas para fora com janelas e travas com chave Cat
Componentes (14)	Assento do instrutor dobrável e com cinto de segurança retrátil (opcional) Assento do instrutor dobrável e com cinto de segurança retrátil (opcional)
Câmeras	– Montadas na parte frontal e no lado esquerdo para fornecer visão em 360° do assento do operador – Câmera no mastro para exibir a operação do carrossel de tubos/comando superior – Montadas na parte frontal e no lado esquerdo para fornecer visão em 360° do assento do operador – Câmera no mastro para exibir a operação do carrossel de tubos/comando superior
Componentes (5)	As armações de impacto de borracha da cabine absorvem a vibração mecânica e restringem o ruído externo As armações de impacto de borracha da cabine absorvem a vibração mecânica e restringem o ruído externo
Componentes (10)	Preparação para instalação de rádio de comunicação e entretenimento Preparação para instalação de rádio de comunicação e entretenimento
Cabine - Premium	– Assento de couro com aquecimento e ventilação – Vidro da janela de seção dupla – Protetor do vidro frontal – Caixa de armazenamento adicional na cabine – Lavadores de para-brisa adicionais nos vidros frontal e traseiro – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível – Assento de couro com aquecimento e ventilação – Vidro da janela de seção dupla – Protetor do vidro frontal – Caixa de armazenamento adicional na cabine – Lavadores de para-brisa adicionais nos vidros frontal e traseiro – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível
Componentes (11)	Escada de acesso ao teto da cabine (opcional) Escada de acesso ao teto da cabine (opcional)
Cabine - Padrão	– Assento de tecido – Vidro da janela de seção simples – Lavador de para-brisa para janela da perfuratriz – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível – Assento de tecido – Vidro da janela de seção simples – Lavador de para-brisa para janela da perfuratriz – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível
Componentes (8)	Tela de exibição adicional para câmeras de circuito fechado; colorida, 254 mm (10 pol) de alta definição Tela de exibição adicional para câmeras de circuito fechado; colorida, 254 mm (10 pol) de alta definição
Componentes (12)	Porta-livros Porta-livros

Sistema de Comando Superior de Cabeça Giratória

Componentes (4)	Paradas e travamentos virtuais do percurso da cabeça giratória Paradas e travamentos virtuais do percurso da cabeça giratória
Componentes (3)	Controle de torque giratório Controle de torque giratório
Componentes (2)	Caixa de engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 lbf-pé) de torque Caixa de engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 lbf-pé) de torque
Componentes (1)	Ponta-de-eixo com rosca regular API (American Petroleum Institute) de 168 mm (6,625 pol) e colar estriado Ponta-de-eixo com rosca regular API (American Petroleum Institute) de 168 mm (6,625 pol) e colar estriado

Hidráulica

Componentes (2)	Uma (1) bomba do circuito auxiliar – 110 cc (pistão, detecção de carga) Uma (1) bomba do circuito auxiliar – 110 cc (pistão, detecção de carga)
Componentes (3)	Duas (2) bombas do ventilador – 1,000 cc (pistão, com controles eletrônicos proporcionais) Duas (2) bombas do ventilador – 1,000 cc (pistão, com controles eletrônicos proporcionais)
Componentes (1)	Duas (2) bombas primárias – 210 cc (pistão, com controles eletrônicos proporcionais) Duas (2) bombas primárias – 210 cc (pistão, com controles eletrônicos proporcionais)
Componentes (4)	Duas (2) bombas de carga – 43,9 + 56,5 cc (velocidade do tubo duplo, deslocamento fixo) Duas (2) bombas de carga – 43,9 + 56,5 cc (velocidade do tubo duplo, deslocamento fixo)
Componentes (5)	Aberturas de Coleta Programada de Amostra de Óleo (S∙O∙S) Aberturas de Coleta Programada de Amostra de Óleo (S∙O∙S)

Pacote de Ferramenta DTH

Componentes (1)	Bucha de duas peças Bucha de duas peças
Componentes (6)	Selo do limpador de tubos Selo do limpador de tubos
Componentes (4)	Amortecedor de choque e adaptador de amortecedor superior Amortecedor de choque e adaptador de amortecedor superior
Componentes (5)	Adaptador de martelo bidirecional Adaptador de martelo bidirecional
Componentes (3)	Chave do deck, deslizante Chave do deck, deslizante
Componentes (2)	Insertos do posicionador de tubos Insertos do posicionador de tubos

Opções de Acesso ao Chassi

Opção (1)	Escada de acesso fixa para a área da cabine Escada de acesso fixa para a área da cabine
Opção (2)	Escadas hidráulicas e em cascata para a área da cabine (opcional) – inclui macaco e travamento de deslocamento ativado quando a escada está abaixada Escadas hidráulicas e em cascata para a área da cabine (opcional) – inclui macaco e travamento de deslocamento ativado quando a escada está abaixada

Pacotes de Mastro

Acessórios hidráulicos para o mastro (2)	Um receptor de tubo hidráulico, além de um cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica Um receptor de tubo hidráulico, além de um cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica
Acessórios hidráulicos para o mastro (1)	Um receptor de tubo hidráulico, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica Um receptor de tubo hidráulico, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica
Perfuração Angular	Incluso com ambos os mastros Incluso com ambos os mastros
Manual de Acessórios do Mastro, Mastro de 17,5 m (57,4 pés)	Dois receptores de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual Dois receptores de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual
Manual de Acessórios do Mastro, Mastro de 13,7 m (44,9 pés)	Um receptor de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual Um receptor de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual

Carrossel (depende do tamanho do mastro e do diâmetro do tubo)

Carrossel de mastro de 13,7 m (44,9 pés); aceita até 4 tubos de 12,19 m (40 pés); profundidade total de 62,5 m (204,9 pés): Diâmetros do tubo	178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol) 178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol)
Carrossel de mastro de 13,7 m (44,9 pés); aceita até 5 tubos de 12,19 m (40 pés); profundidade total de 74,6 m (244,9 pés): Diâmetros do tubo	194 mm (7,625 pol), 219 mm (8,625 pol) 194 mm (7,625 pol), 219 mm (8,625 pol)
Carrossel de mastro de 17,5 m (57,4 pés); aceita até 2 tubos de 7,62 m (25 pés); profundidade total de 32,7 m (107,4 pés): Diâmetro do tubo	9.25 pol 235 mm
Carrossel de mastro de 17,5 m (57,4 pés); aceita até 4 tubos de 7,62 m (25 pés); profundidade total de 48 m (157,5 pés): Diâmetros do tubo	178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol) 178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol)
Observação	Carrossel de Mastro de 13,7 m (44,9 pés) de dupla finalidade; retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) Aceita tubo de 194 mm (7,625 pol) - entre em contato com a fábrica para diâmetros de tubo adicionais Carrossel de Mastro de 13,7 m (44,9 pés) de dupla finalidade; retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) Aceita tubo de 194 mm (7,625 pol) - entre em contato com a fábrica para diâmetros de tubo adicionais

Opções de Ferramentas de Serviço

Opção

Diâmetro do tubo de 178 a 235 mm (7,00 a 9,25 pol) da Ferramenta de Retenção de Bucha Diâmetro do tubo de 178 a 235 mm (7,00 a 9,25 pol) da Ferramenta de Retenção de Bucha

Elos de Levantamento (Disponíveis sob Solicitação)

– Rosca reg.
no API de 114 mm (4,5 pol)– Rosca reg.
no API de 140 mm (5,5 pol)– Rosca API de
168 mm (6,625 pol) para amortecedor superior/amortecedor de choque– 114 mm (4,5 pol) para Rosca BECO de
tubo de 178 mm (7 pol)– 152 mm (6 pol) para rosca BECO de tubo de 194 mm (7,625 pol) até 235 mm (9,25 pol) – Rosca reg.
no API de 114 mm (4,5 pol)– Rosca reg.
no API de 140 mm (5,5 pol)– Rosca API de
168 mm (6,625 pol) para amortecedor superior/amortecedor de choque– 114 mm (4,5 pol) para Rosca BECO de
tubo de 178 mm (7 pol)– 152 mm (6 pol) para rosca BECO de tubo de 194 mm (7,625 pol) até 235 mm (9,25 pol)

Pesos - Mastro de 13,7 m (44,9 pés)

Faixa de Peso de Trabalho - Mínima/Máxima

75.800/97.000 kg (167.110/213.848 lb) 75.800/97.000 kg (167.110/213.848 lb)

Chave de Desagregação Hidráulica

Faixas de Chave de Desagregação Hidráulica do Cabo Variável (2)	235 mm (9,25 pol) 235 mm (9,25 pol)
Faixas de Chave de Desagregação Hidráulica do Cabo Variável (1)	178-219 mm (7,0-8,625 pol) 178-219 mm (7,0-8,625 pol)

Pesos - Mastro de 17,5 m (57,4 pés)

Faixa de Peso de Trabalho - Mínima/Máxima

75.500/97.500 kg (166.449/214.950 lb) 75.500/97.500 kg (166.449/214.950 lb)

MD6310 Equipamento Opcional

CHASSI

Expansão do tanque de combustível de mais de 1.609 l (425 gal) para o total de 3.218 l (850 gal) (opcional), necessária para pacotes de autonomia

MASTRO

Guincho suspenso com controle remoto; comando de velocidade variável com classificação de ≥1.814 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz

Lubrificação de ferramentas giratórias, sistema de injeção de óleo de 113,5 l (30 gal)

Escada de acesso ao mastro, grade do mastro e colunas da correia

COMPARTIMENTO DO OPERADOR

Assento dobrável do instrutor

Persianas de janelas

Manômetro da cabine

Escada de acesso ao teto da cabine

OPÇÕES DE FERRAMENTAS DE SERVIÇO

Diâmetro do tubo de 178 a 235 mm (7 a 9,250 pol) da Ferramenta de Retenção de Bucha

Elos de levantamento (disponíveis mediante solicitação; necessários para comissionamento)
– Rosca reg. no API de 114 mm (4,5 pol)
– Rosca reg. no API de 140 mm (5,5 pol)– Rosca reg. no API
- 168 mm (6,625 pol) para amortecedor superior/amortecedor de choque
– 114 mm (4,5 pol) para Rosca BECO de tubo de 178 mm (7 pol)
– 152 mm (6 pol) para rosca BECO de tubo de 194 mm (7,625 pol) até 235 mm (9,25 pol)

PRODUTOS DE TECNOLOGIA

Product Link Elite – celular

Product Link Elite – Duplo (celular e satélite)

Terrain for Drilling

FERRAMENTA DE PENETRAÇÃO NO SOLO

Brocas da perfuratriz, giratórias (tricone)
– 228 mm (9 pol), OPT 1, (S3)
– 228 mm (9 pol), OPT 2, (M2)
– 228 mm (9 pol), OPT 3, (H1)
– 251 mm (9,875 pol), OPT 1, (M1)
– 251 mm (9,875 pol), OPT 2, (M3)
– 251 mm (9.875 pol), OPT 3, (H1)
– 270 mm (10.625 pol), OPT 1, (S3)
– 270 mm (10,625 pol), OPT 2, (M3)
– 270 mm (10,625 pol), OPT 3, (H1)
– 311 mm (12,25 pol), OPT 1, (M1)
– 311 mm (12,25 pol), OPT 2, (M3)
– 311 mm (12,25 pol), OPT 3, (H1)

SUPRESSÃO DE POEIRA

Os elevadores hidráulicos para cortinas antipoeira levantam cortinas de poeira frontal e traseira (recomendados com o coletor de pó)

Sistema de pulverização fora do vagão

TUBO DA PERFURATRIZ

Tubos de 12,19 m (40 pés), Mastro de 13,7 m (44,9 pés) – O carrossel aceita quatro
– DTH – 178 mm (7 pol)
– Giratório/DTH – 194 mm (7,625 pol)
– Giratório – 203 mm (8 pol)
– Giratório – 219 mm (8,625 pol)

Tubos de 7,62 m (25 pés), Mastro de 17,5 m (57,4 pés) – O carrossel aceita quatro
– DTH – 178 mm (7 pol)
– Giratório/DTH – 194 mm (7,625 pol)
– Giratório – 203 mm (8 pol)
– Giratório – 219 mm (8,625 pol)
– Giratório – 235 mm (9,25 pol) O carrossel aceita dois

Mastro de 9,14 m (30 pés), 13,7 m (44,9 pés) - O carrossel retém dois subadaptadores especiais para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos)
- Aceita tubo de 194 mm (7,625 pol)

Entre em contato com a fábrica para diâmetros de tubo adicionais

Especificações de Produto para MD6310

Baixar Imprimir

Capacidade de Arrancamento/Içamento

Capacidade de Arrancamento

Até 39.009 kg (até 86.000 lb) Até 39.009 kg (até 86.000 lb)

Especificações

Diâmetro do Furo	229 a 311 mm (9 a 12,25 pol) 229 a 311 mm (9 a 12,25 pol)
Motor	Cat® C32B Cat® C32B
Carga da Broca	Até 42.149 kg (Até 92.922 lb) Até 42.149 kg (Até 92.922 lb)

Dimensões (Aproximadas) - Mastro de 17,5 m (57,4 pés)

Comprimento da Báscula - Cabine Padrão	43.54 pé 13.27 m
Comprimento - Mastro para Baixo - Cabine Estendida	83.33 pé 25.43 m
Comprimento - Mastro para Baixo - Cabine Padrão	81.69 pé 24.9 m
Largura - Frontal	17.68 pé 5.39 m
Comprimento da Báscula - Cabine Estendida	42.24 pé 13.79 m
Altura - Mastro para Cima	77.99 pé 23.77 m
Largura - Traseira	20.73 pé 6.32 m

Especificações Básicas

Mastro de 13,7 m (44,9 pés) - Velocidade de Içamento	122.7 pé/min 37.4 m/min
Mastro de 17,5 m (57,4 pés) - Velocidade de Içamento	122.7 pé/min 37.4 m/min
Emissões (Equivalentes ao Tier 2): Motor	C32B a 1.800 rpm C32B a 1.800 rpm
Mastro de 13,7 m (44,9 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Várias Passadas	Para baixo até 74,6 m (Para baixo até 244,9 pés) Para baixo até 74,6 m (Para baixo até 244,9 pés)
Mastro de 17,5 m (57,4 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Várias Passadas	Para baixo até 47,9 m (Para baixo até 157,4 pés) Para baixo até 47,9 m (Para baixo até 157,4 pés)
Mastro de 17,5 m (57,4 pés) - Capacidade de Arrancamento	Até 39.009 kg (até 86.000 lb) Até 39.009 kg (até 86.000 lb)
Mastro de 17,5 m (57,4 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Passada Única	57.4 pé 17.5 m
Mastro de 13,7 m (44,9 pés) - Faixa de Diâmetro do Furo	203 a 311 mm (8 a 12,25 pol) 203 a 311 mm (8 a 12,25 pol)
Perfuração Angular	Vertical a 30° (em incrementos de 5°) Vertical a 30° (em incrementos de 5°)
Mastro de 17,5 m (57,4 pés) - Faixa de Diâmetro do Furo	203 a 311 mm (8 a 12,25 pol) 203 a 311 mm (8 a 12,25 pol)
Mastro de 17,5 m (57,4 pés) - Carga da Broca - Passada Única	Até 42.149 kg (Até 92.922 lb) Até 42.149 kg (Até 92.922 lb)
Mastro de 13,7 m (44,9 pés) - Capacidade de Içamento	Até 22.113 kg (Até 48.750 lb) Até 22.113 kg (Até 48.750 lb)
Compressor - Perfuração Giratória (1)	56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²) 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²)
Compressor - Perfuração Giratória (2)	73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²) 73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²)
Mastro de 13,7 m (44,9 pés) - Capacidade de Arrancamento	Até 39.009 kg (até 86.000 lb) Até 39.009 kg (até 86.000 lb)
Mastro de 13,7 m (44,9 pés) - Faixa de Diâmetro do Furo de 203 a 311 mm (8 a 12,25 pol) - Profundidade de Passada Única	44.9 pé 13.7 m
Emissões (Tier 4 Final do EPA dos EUA): Motor	C32B a 1.800 rpm C32B a 1.800 rpm
Compressor - Perfuração DTH	42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²) 42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²)
Mastro de 17,5 m (57,4 pés) - Capacidade de Içamento	Até 22.113 kg (Até 48.750 lb) Até 22.113 kg (Até 48.750 lb)
Mastro de 13,7 m (44,9 pés) - Carga da Broca - Passada Única	Até 41.165 kg (Até 90.753 lb) Até 41.165 kg (Até 90.753 lb)
Emissões (Tier 4 Final do EPA dos EUA) – Classificação de Potência ISO 14396	1007 hp 751 kW
Emissões (Equivalentes ao Tier 2): Classificação de Potência ISO 14396	1031 hp 769 kW

Material Rodante

Força na Barra de Tração	122971 lbf 547000 N
Protetores e guias das correntes da esteira	Nível dois Nível dois
Velocidade de Percurso	1.5 milha/h 2.45 km/h
Roletes Inferiores	Quatorze (14) Quatorze (14)
Modelo	Tipo Escavadeira Cat® 349E EL Tipo Escavadeira Cat® 349E EL
Roletes Superiores	Três (3) Três (3)
Garras triplas para rocha mole; pressão de rolamento exercida sobre o solo de 1,28 bar (18,5 lb/pol²)	29.5 pol 750 mm

Segurança e Proteção

Componentes (10)	Caixa da bateria montada no deck Caixa da bateria montada no deck
Componentes (9)	Portões de fechamento automático protegem os locais das escadas de saída Portões de fechamento automático protegem os locais das escadas de saída
Componentes (12)	Dispositivos de retenção da mangueira de ar Dispositivos de retenção da mangueira de ar
Componentes (2)	Sete (7) botões de desligamento do motor: na cabine, na plataforma da perfuratriz, na plataforma do trem de força, acessível no nível do solo pelo ponto de acesso principal e em cada lado da perfuratriz (na frente e à esquerda) Sete (7) botões de desligamento do motor: na cabine, na plataforma da perfuratriz, na plataforma do trem de força, acessível no nível do solo pelo ponto de acesso principal e em cada lado da perfuratriz (na frente e à esquerda)
Componentes (6)	Protetores para tubos de escape e tubulações de turbo Protetores para tubos de escape e tubulações de turbo
Recurso	O ângulo de aproximação de 14 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha O ângulo de aproximação de 14 graus facilita o carregamento e o descarregamento em uma carreta tipo prancha
Componentes (7)	Escada de acesso ao mastro com grade (opcional) Escada de acesso ao mastro com grade (opcional)
Componentes (4)	O alarme de deslocamento é automático e sonoro O alarme de deslocamento é automático e sonoro
Componentes (11)	Chave geral da bateria no nível do solo/bloqueio do motor de partida com terminais de partida auxiliar remota Chave geral da bateria no nível do solo/bloqueio do motor de partida com terminais de partida auxiliar remota
Componentes (1)	Coberturas do deck da perfuratriz de liga leve, com provisão de armazenamento Coberturas do deck da perfuratriz de liga leve, com provisão de armazenamento
Componentes (5)	Protetor articulado para janela frontal inteiriça da perfuratriz Protetor articulado para janela frontal inteiriça da perfuratriz
Componentes (3)	Buzina elétrica ativada por botão na cabine Buzina elétrica ativada por botão na cabine
Componentes (8)	Três pontos de saída nas áreas do deck, além do acesso principal Três pontos de saída nas áreas do deck, além do acesso principal

Controles do Sistema Operacional - Padrão

Componentes (10)	Indicadores de filtro para sistema hidráulico, compressor e motor Indicadores de filtro para sistema hidráulico, compressor e motor
Componentes (14)	Sistema de controle de velocidade do ventilador proporcional controlado pelo ECM Sistema de controle de velocidade do ventilador proporcional controlado pelo ECM
Componentes (23)	Registro de dados da integridade da máquina com advertências e registros de códigos de falha; capacidade de exportação Registro de dados da integridade da máquina com advertências e registros de códigos de falha; capacidade de exportação
Componentes (20)	Manômetro de pressão na cabine com indicador (opcional) Manômetro de pressão na cabine com indicador (opcional)
Componentes (3)	Controle de torque de rotação Controle de torque de rotação
Componentes (12)	Controle de supressão de poeira Controle de supressão de poeira
Componentes (17)	Trava de deslocamento, mastro levantado e travado ou abaixado e estacionado Trava de deslocamento, mastro levantado e travado ou abaixado e estacionado
Componentes (1)	Todos os controles elétricos para perfuração, deslocamento, nivelamento, além de funções auxiliares Todos os controles elétricos para perfuração, deslocamento, nivelamento, além de funções auxiliares
Componentes (22)	Pré-ligado para Operação do Terrain e operação autônoma Pré-ligado para Operação do Terrain e operação autônoma
Componentes (8)	Desligamento do motor com retardo Desligamento do motor com retardo
Componentes (19)	Controles do ambiente da cabine (ar-condicionado, filtro, aquecimento, velocidades do ventilador) Controles do ambiente da cabine (ar-condicionado, filtro, aquecimento, velocidades do ventilador)
Componentes (7)	Desempenho da perfuratriz e sistema de exibição Desempenho da perfuratriz e sistema de exibição
Componentes (13)	Indicador de trava do mastro Indicador de trava do mastro
Componentes (6)	Medidor da profundidade da perfuração Medidor da profundidade da perfuração
Componentes (2)	Controle eletrônico do compressor Controle eletrônico do compressor
Componentes (4)	Paradas e travamentos virtuais do percurso da cabeça giratória Paradas e travamentos virtuais do percurso da cabeça giratória
Componentes (11)	Sensores de pressão do macaco no visor Sensores de pressão do macaco no visor
Componentes (5)	Indicador de posicionador de tubos engatado/desengatado Indicador de posicionador de tubos engatado/desengatado
Componentes (18)	Travamento de deslocamento, macacos retraídos Travamento de deslocamento, macacos retraídos
Componentes (16)	Travamento de deslocamento, tubo no furo Travamento de deslocamento, tubo no furo
Componentes (21)	Sistema de levantamento de cortina antipoeira - levantamento hidráulico automático frontal e traseiro (opcional) Sistema de levantamento de cortina antipoeira - levantamento hidráulico automático frontal e traseiro (opcional)
Componentes (15)	Travamento de deslocamento, limites de estabilidade da máquina Travamento de deslocamento, limites de estabilidade da máquina
Componentes (9)	Medidor da rpm da cabeça giratória – (exibição digital) Medidor da rpm da cabeça giratória – (exibição digital)

Dimensões (Aproximadas) - Mastro de 13,7 m (44,9 pés)

Comprimento da Báscula - Cabine Padrão	43.54 pé 13.27 m
Comprimento da Báscula - Cabine Estendida	42.24 pé 13.79 m
Largura - Traseira	20.74 pé 6.32 m
Comprimento - Mastro para Baixo - Cabine Padrão	69.23 pé 21.1 m
Comprimento - Mastro para Baixo - Cabine Estendida	70.87 pé 21.62 m
Altura - Mastro para Cima	65.39 pé 19.93 m
Largura - Frontal	17.68 pé 5.39 m

Mastro

Observação (2)	As opções de configuração incluem passada única, várias passadas, perfuração vertical em ângulo de até 30 graus As opções de configuração incluem passada única, várias passadas, perfuração vertical em ângulo de até 30 graus
Características (12)	Receptor de tubo; manual ou opcional, ativado hidraulicamente Receptor de tubo; manual ou opcional, ativado hidraulicamente
Características (4)	O sistema de alimentação acomoda vários diâmetros de tubo O sistema de alimentação acomoda vários diâmetros de tubo
Observação (1)	Os carrosséis hidráulicos de indexação aceitam vários diâmetros de tubo Os carrosséis hidráulicos de indexação aceitam vários diâmetros de tubo
Características (13)	Sistema de injeção de óleo de 113,5 l (30 gal) para lubrificador de ferramentas (somente para perfuração giratória) Sistema de injeção de óleo de 113,5 l (30 gal) para lubrificador de ferramentas (somente para perfuração giratória)
Características (2)	O sistema de arrancamento/içamento é um cilindro único O sistema de arrancamento/içamento é um cilindro único
Características (1)	Configurações de mastro completas de 13,7 m (44,9 pés) ou de 17,5 m (57,4 pés) com carrossel da cremalheira de tubo Configurações de mastro completas de 13,7 m (44,9 pés) ou de 17,5 m (57,4 pés) com carrossel da cremalheira de tubo
Características (9)	Posicionador do tubo da perfuratriz Posicionador do tubo da perfuratriz
Características (10)	Guincho suspenso com controle remoto; comando de velocidade variável com classificação de ≥ 1.818 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz (opcional) Guincho suspenso com controle remoto; comando de velocidade variável com classificação de ≥ 1.818 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz (opcional)
Características (3)	Tensionamento automático dos cabos de arrancamento e içamento Tensionamento automático dos cabos de arrancamento e içamento
Características (6)	Conjunto de chave do deck deslizante Conjunto de chave do deck deslizante
Características (11)	Caixa de Engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 pés-lb) de torque Caixa de Engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 pés-lb) de torque
Características (15)	Escada de acesso ao mastro e grade (opcional) Escada de acesso ao mastro e grade (opcional)
Características (5)	Chave de desagregação hidráulica variável (HOBO) para diversos diâmetros de tubo Chave de desagregação hidráulica variável (HOBO) para diversos diâmetros de tubo
Características (7)	Configurado com bucha do deck do rolete para aplicativos tricone, bucha do deck com duas peças para DTH Configurado com bucha do deck do rolete para aplicativos tricone, bucha do deck com duas peças para DTH
Características (14)	Dispositivos de montagem da correia do mastro (opcionais) Dispositivos de montagem da correia do mastro (opcionais)
Características (8)	Perfuração angular de 0 a 30°; em incrementos de 5° Perfuração angular de 0 a 30°; em incrementos de 5°

Opções de Motor

Componentes (4)	Auxílio de partida a éter; reservatório de éter fornecido localmente Auxílio de partida a éter; reservatório de éter fornecido localmente
Componentes (2)	Aberturas para coleta programada de amostra de óleo (S·O·SSM, Scheduled Oil Sampling) Aberturas para coleta programada de amostra de óleo (S·O·SSM, Scheduled Oil Sampling)
Componentes (1)	Motores de partida duplos Motores de partida duplos
Componentes (3)	Em condições de operação normal, os filtros de entrada de ar comuns fornecem intervalos de manutenção de mais de 500 horas Em condições de operação normal, os filtros de entrada de ar comuns fornecem intervalos de manutenção de mais de 500 horas

Pacotes de Serviços

Pacote (1)	Básico/Manual - Lubrificação Manual Centralizada; Enchimento de Gravidade para combustível e água Básico/Manual - Lubrificação Manual Centralizada; Enchimento de Gravidade para combustível e água
Pacote (2)	Padrão - Enchimento Rápido de combustível e água, Sistema de Lubrificação Automática Padrão - Enchimento Rápido de combustível e água, Sistema de Lubrificação Automática
Pacote (3)	Premium - Centro de serviço para drenagem e abastecimento de lubrificante (óleo do compressor, fluido hidráulico, óleo da caixa de engrenagens, óleo do motor, lubrificação de ferramentas e graxa), Sistema de Lubrificação Automática, Enchimento Rápido de combustível e água, mangueira de purga Premium - Centro de serviço para drenagem e abastecimento de lubrificante (óleo do compressor, fluido hidráulico, óleo da caixa de engrenagens, óleo do motor, lubrificação de ferramentas e graxa), Sistema de Lubrificação Automática, Enchimento Rápido de combustível e água, mangueira de purga

Opções de Supressão de Poeira

Injeção de água e coletor de poeira seca - (opcional)	– Capacidade do reservatório de água de 1.514 l (400 gal) – Coletor de poeira seca de 204 m³/min (7.200 cfm) – Filtros autolimpantes, calha para pó com ejeção automática – Capacidade do reservatório de água de 1.514 l (400 gal) – Coletor de poeira seca de 204 m³/min (7.200 cfm) – Filtros autolimpantes, calha para pó com ejeção automática
Injeção de Água - Padrão	– Capacidade do reservatório de água: 1.514 l (400 gal) – Capacidade do reservatório de água: 1.514 l (400 gal)
Opções (1)	Os elevadores hidráulicos para cortinas antipoeira levantam cortinas de poeira frontal e traseira (opcional) (recomendados com o coletor de pó) Os elevadores hidráulicos para cortinas antipoeira levantam cortinas de poeira frontal e traseira (opcional) (recomendados com o coletor de pó)
Opções (3)	Cortinas antipoeira estáticas, fechadas nos quatro lados (padrão) Cortinas antipoeira estáticas, fechadas nos quatro lados (padrão)
Sistema de Injeção de Água de Alto Volume - Não Compatível com Pacote Básico de Serviços	– Capacidade total máxima dos reservatórios de água: 3.785 l (1.000 gal) – Reservatório principal acima do deck – Capacidade de 1.514 l (400 gal) (aquecido para temperaturas extremamente baixas) – Reservatório secundário acima do deck – Deck com capacidade de 2.271 l (600 gal) – Capacidade total máxima dos reservatórios de água: 3.785 l (1.000 gal) – Reservatório principal acima do deck – Capacidade de 1.514 l (400 gal) (aquecido para temperaturas extremamente baixas) – Reservatório secundário acima do deck – Deck com capacidade de 2.271 l (600 gal)
Opções (2)	Pulverização fora do vagão para molhar o chão ao redor da pilha de cortes (não recomendado para aplicações em clima frio) Pulverização fora do vagão para molhar o chão ao redor da pilha de cortes (não recomendado para aplicações em clima frio)

Pacote de Ferramenta Giratória

Componentes (4)	Amortecedor superior ou Amortecedor de choque e adaptador transversal (opcional) Amortecedor superior ou Amortecedor de choque e adaptador transversal (opcional)
Componentes (3)	Chave do deck, deslizante Chave do deck, deslizante
Componentes (5)	Sub. da broca Sub. da broca
Componentes (1)	Bucha do deck do rolete Bucha do deck do rolete
Componentes (6)	Selo do limpador de tubos Selo do limpador de tubos
Componentes (2)	Insertos do posicionador de tubos Insertos do posicionador de tubos

Opções de Compressor/Receptor

Perfuração Giratória (2)	73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²) 73,6 m³/min (2.600 pés³/min) @ 7,6 bar (110 lb/pol²)
Opção de Tanque do Receptor (1)	Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CR N/AU ou CE Pressão baixa de 8,6 bar (125 lb/pol²) para ASME/CR N/AU ou CE
Perfuração Giratória (1)	56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²) 56,6 m³/min (2.000 pés³/min) @ 8,6 bar (125 lb/pol²)
Perfuração DTH - Inclui Lubrificação da Ferramenta e Armazenamento do Martelo	42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²) 42,2 m³/min (1.500 pés³/min) @ 34,4 bar (500 lb/pol²)
Observação	Com o controle de volume variável dos compressores, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível – Os compressores de baixa e alta pressão contêm esse recurso Com o controle de volume variável dos compressores, o operador pode limitar a saída de ar, o que resulta em menor consumo de combustível – Os compressores de baixa e alta pressão contêm esse recurso
Opção de Tanque do Receptor (2)	Pressão alta de 34,4 bar (500 lb/pol²) para ASME/CR N/AU ou CE Pressão alta de 34,4 bar (500 lb/pol²) para ASME/CR N/AU ou CE
Opção	Controle do compressor eletrônico e regulagem com tubulações de ar purgadas Controle do compressor eletrônico e regulagem com tubulações de ar purgadas

Chassi e Deck de Trabalho

Componentes (5)	Quatro (4) alças de levantamento, para uso com cabos ou correntes Quatro (4) alças de levantamento, para uso com cabos ou correntes
Componentes (7)	Caixa de armazenamento de broca no deck com tampa articulada (opcional) Caixa de armazenamento de broca no deck com tampa articulada (opcional)
Componentes (6)	Passadiço ao redor da cabine para deck da perfuratriz (opcional) Passadiço ao redor da cabine para deck da perfuratriz (opcional)
Características (2)	Superfície antiderrapante Superfície antiderrapante
Características (3)	Capacidade do tanque de combustível de 1.609 l (425 gal) Capacidade do tanque de combustível de 1.609 l (425 gal)
Componentes (1)	Deck traseiro estacionário; para perfuração vertical e angular Deck traseiro estacionário; para perfuração vertical e angular
Componentes (2)	Quatro macacos de nivelamento para fazer o nivelamento em um leito de 7° (qualquer orientação) Quatro macacos de nivelamento para fazer o nivelamento em um leito de 7° (qualquer orientação)
Características (6)	Três pontos de saída nas áreas do deck, além do acesso principal Três pontos de saída nas áreas do deck, além do acesso principal
Componentes (10)	Lubrificante de roscas do tubo da perfuratriz com tanque de enchimento remoto ou caçamba de graxa descartável (opcional) Lubrificante de roscas do tubo da perfuratriz com tanque de enchimento remoto ou caçamba de graxa descartável (opcional)
Características (7)	Grades de proteção resistentes, protetores de dedos, portões de fechamento automático Grades de proteção resistentes, protetores de dedos, portões de fechamento automático
Componentes (4)	Ganchos de reboque reforçados (extremidade frontal) Ganchos de reboque reforçados (extremidade frontal)
Componentes (3)	Bancos de lubrificação manuais e centralizados para todos os pontos de articulação na perfuratriz, ou sistema de lubrificação automatizada (opcional) Bancos de lubrificação manuais e centralizados para todos os pontos de articulação na perfuratriz, ou sistema de lubrificação automatizada (opcional)
Componentes (8)	Armazenamento do martelo DTH no deck da perfuratriz com configuração de alta pressão (opcional) Armazenamento do martelo DTH no deck da perfuratriz com configuração de alta pressão (opcional)
Características (4)	Expansão da capacidade de combustível para +1.609 l (425 gal) adicionais Expansão da capacidade de combustível para +1.609 l (425 gal) adicionais
Características (5)	Plataforma aparafusável para gerador para climas frios ou extintores de combate a incêndios (opcional) Plataforma aparafusável para gerador para climas frios ou extintores de combate a incêndios (opcional)
Componentes (9)	Escotilha de visualização acionada hidraulicamente no deck da perfuratriz com holofote (opcional) Escotilha de visualização acionada hidraulicamente no deck da perfuratriz com holofote (opcional)
Características (1)	Os macacos, a articulação do mastro e o deck são soldados integralmente ao chassi principal para máxima durabilidade e vida útil longa Os macacos, a articulação do mastro e o deck são soldados integralmente ao chassi principal para máxima durabilidade e vida útil longa

Arrefecimento

Componentes (2)	Módulo separado de arrefecimento do motor Módulo separado de arrefecimento do motor
Componentes (1)	Arrefecedores com fácil acesso para limpeza Arrefecedores com fácil acesso para limpeza
Componentes (3)	Seções substituíveis da colmeia do arrefecedor Seções substituíveis da colmeia do arrefecedor
Componentes (4)	Controle automático do ventilador com velocidade variável Controle automático do ventilador com velocidade variável
Recursos	Funcional em temperatura ambiente de 52 °C (125 °F) Funcional em temperatura ambiente de 52 °C (125 °F)

Automação e Tecnologia

Componentes (6)	Fiação para a interface de terceiros Fiação para a interface de terceiros
Componentes (3)	Assistência para perfuratriz (perfuratriz automática de passada única ou várias passadas) (opcional) Assistência para perfuratriz (perfuratriz automática de passada única ou várias passadas) (opcional)
Componentes (5)	Comando opcional para Perfuração permite que cada operador gerencie mais de uma máquina Comando opcional para Perfuração permite que cada operador gerencie mais de uma máquina
Tipo	Preparado para autonomia Preparado para autonomia
Componentes (2)	Nível automático, retração automática, mastro automático Nível automático, retração automática, mastro automático
Componentes (1)	Indicador da profundidade de perfuração e travamentos Indicador da profundidade de perfuração e travamentos
Cat Terrain opcional para Perfuratrizes - Interface do Sistema de Mineração	– Produção – Navegação – Produção – Navegação
Componentes (4)	Product Link Elite (hardware de fábrica, pacote de assinatura via revendedor) Product Link Elite (hardware de fábrica, pacote de assinatura via revendedor)

Tubo da Perfuratriz

7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório (1)	8 pol 203 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): DTH	7 pol 178 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório ou DTH	7.625 pol 194 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório (2)	8.625 pol 219 mm
7,62 m (25 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de quatro ou cinco tubos, Mastro de 17,5 m (57,4 pés): Giratório	9.25 pol 235 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): Giratório (2)	8.625 pol 219 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): Giratório (1)	8 pol 203 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): DTH	7 pol 178 mm
12,19 m (40 pés) - o carrossel da cremalheira de tubo suporta uma quantidade de 4 (quatro) ou 5 (cinco) tubos, Mastro de 13,7 m (44,9 pés): Giratório ou DTH	7.625 pol 194 mm
Observação	Tubo do carrossel de dupla finalidade: Mastro de 13,7 m (44,9 pés); retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) O carrossel de tubos de dupla finalidade aceita tubo de 194 mm (7,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais Tubo do carrossel de dupla finalidade: Mastro de 13,7 m (44,9 pés); retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) O carrossel de tubos de dupla finalidade aceita tubo de 194 mm (7,625 pol) – entre em contato com a fábrica para diâmetros de tubo adicionais

Opções de Clima

Fluidos e Lubrificantes de Nível Climático 2 Ártico	Temperaturas nominais a -18 °C (-0,4 °F) Temperaturas nominais a -18 °C (-0,4 °F)
Fluidos e Lubrificantes de Nível Climático 1 Padrão (1)	Temperaturas nominais a -1 °C (30 °F) Temperaturas nominais a -1 °C (30 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (3)	50 Hz, Compressor de Alta ou Baixa Pressão, motor do Final do Tier 4 50 Hz, Compressor de Alta ou Baixa Pressão, motor do Final do Tier 4
Fluidos e Lubrificantes de Nível Climático 4 Ártico (2)	Líquido arrefecedor do motor e aquecedor do reservatório de água, bandejas da bateria Líquido arrefecedor do motor e aquecedor do reservatório de água, bandejas da bateria
Fluidos e Lubrificantes de Nível Climático 4 Ártico (4)	Fluidos árticos, instalação para grupo gerador, aquecedores e mantas para tanques, baterias extras, tubulações de sucção de água aquecida Fluidos árticos, instalação para grupo gerador, aquecedores e mantas para tanques, baterias extras, tubulações de sucção de água aquecida
Fluidos e Lubrificantes de Nível Climático 1 Padrão (2)	Suporta calor alto até 52 °C (125 °F) Suporta calor alto até 52 °C (125 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (1)	Temperaturas de -40 °C (-40 °F) Temperaturas de -40 °C (-40 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico (5)	Caixa de conexão da potência de sustentação com conexão à prova d'água de 50 A e 240 a 600 V comutável Caixa de conexão da potência de sustentação com conexão à prova d'água de 50 A e 240 a 600 V comutável
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (6)	O painel do disjuntor inclui cinco (5) disjuntores adicionais para elementos de aquecimento fornecidos localmente, se necessário O painel do disjuntor inclui cinco (5) disjuntores adicionais para elementos de aquecimento fornecidos localmente, se necessário
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (3)	Pacote completo do lubrificante ártico inclui: óleo do motor, óleo do compressor e fluido hidráulico Pacote completo do lubrificante ártico inclui: óleo do motor, óleo do compressor e fluido hidráulico
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (1)	Temperaturas nominais a -40 °C (-40 °F) Temperaturas nominais a -40 °C (-40 °F)
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (5)	Caixa de conexão da potência de sustentação com conexão de 240-600 V (50 A) comutável; grupo gerador diesel e/ou bujão vendido localmente. Caixa de conexão da potência de sustentação com conexão de 240-600 V (50 A) comutável; grupo gerador diesel e/ou bujão vendido localmente.
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (2)	O sistema de aquecimento acionado a diesel aquece e circula o líquido arrefecedor do motor por meio de: bloco de motor, reservatório de água primário, elementos de aquecimento para bandejas da bateria, com provisão para tanques de combustível O sistema de aquecimento acionado a diesel aquece e circula o líquido arrefecedor do motor por meio de: bloco de motor, reservatório de água primário, elementos de aquecimento para bandejas da bateria, com provisão para tanques de combustível
Fluidos e Lubrificantes de Nível Climático 4 Ártico, Pacote de Aquecimento (4)	Pacote de aquecimento elétrico com painel do disjuntor para alimentar: manta de aquecimento de 120 V para tanque do receptor do compressor, caixa de controle do compressor, controle de aquecimento para tubulações de controle do compressor, controle de aquecimento para alojamento do reservatório de água para a bomba de água e o conjunto de enchimento rápido de água mais tanque Pacote de aquecimento elétrico com painel do disjuntor para alimentar: manta de aquecimento de 120 V para tanque do receptor do compressor, caixa de controle do compressor, controle de aquecimento para tubulações de controle do compressor, controle de aquecimento para alojamento do reservatório de água para a bomba de água e o conjunto de enchimento rápido de água mais tanque

Sistema de Guincho Suspenso (opcional)

Diâmetro do Cabo	0.5 pol 13 mm
Alcance do Guincho - Além do Deck da Perfuratriz	20 pé 6.1 m
Classificação de Capacidade	4000 lb 1814 kg
Observação	Controle de velocidade variável Controle de velocidade variável

Compartimento do Operador

Iluminação	– Luzes de LED internas; luz de leitura separada e joysticks e teclados retroiluminados – Controles de zona para iluminação da área e local para perfuração noturna – Holofotes para o perímetro de perfuração – Iluminação local para a área do grupo de potência; deck da perfuratriz; carrossel do mastro; escada de acesso e passadiços – A iluminação padrão é Halógena, com holofotes de 1.300 lúmens no perímetro, os holofotes da área têm 1.950 lúmens – A iluminação Premium é de LED, de 4.200 lúmens por farol no perímetro (opcional) – Luzes de folga do mastro, estrobo montado na cabine, farol giratório montado na parte frontal (opcional) – Luzes de LED internas; luz de leitura separada e joysticks e teclados retroiluminados – Controles de zona para iluminação da área e local para perfuração noturna – Holofotes para o perímetro de perfuração – Iluminação local para a área do grupo de potência; deck da perfuratriz; carrossel do mastro; escada de acesso e passadiços – A iluminação padrão é Halógena, com holofotes de 1.300 lúmens no perímetro, os holofotes da área têm 1.950 lúmens – A iluminação Premium é de LED, de 4.200 lúmens por farol no perímetro (opcional) – Luzes de folga do mastro, estrobo montado na cabine, farol giratório montado na parte frontal (opcional)
Componentes (7)	O projeto do compartimento do operador integra um assento ergonômico, controles de joystick com instrumentação completa e telas sensíveis ao toque, coloridas, de 254 mm (10 pol), alta definição e tomada elétrica de 12 V O projeto do compartimento do operador integra um assento ergonômico, controles de joystick com instrumentação completa e telas sensíveis ao toque, coloridas, de 254 mm (10 pol), alta definição e tomada elétrica de 12 V
Componentes (4)	Visor da tela sensível ao toque de desempenho da perfuratriz Visor da tela sensível ao toque de desempenho da perfuratriz
Componentes (3)	Passadiço do perímetro da cabine disponível para ambos os tamanhos de cabine Passadiço do perímetro da cabine disponível para ambos os tamanhos de cabine
Componentes (1)	A espaçosa cabine FOPS (Falling Object Protective Structure, Estrutura Protetora Contra Queda de Objetos) tem um espaço de piso de 3 m² (32,4 pés²) com um compartimento do operador integrado A espaçosa cabine FOPS (Falling Object Protective Structure, Estrutura Protetora Contra Queda de Objetos) tem um espaço de piso de 3 m² (32,4 pés²) com um compartimento do operador integrado
Componentes (13)	O assento gira, trava e tem um cinto de segurança de dois pontos/76 mm (3 pol), inclinações (ajuste de 5°), suporte lombar, ajuste do assento para a frente/para trás de 80 mm (3,1 pol) O assento gira, trava e tem um cinto de segurança de dois pontos/76 mm (3 pol), inclinações (ajuste de 5°), suporte lombar, ajuste do assento para a frente/para trás de 80 mm (3,1 pol)
Componentes (9)	Conversor de energia de 24 V para 12 V Conversor de energia de 24 V para 12 V
Componentes (2)	Opção de cabine estendida de 4,2 m² (45,2 pés²); pré-equipada e com espaço exclusivo para geladeira e micro-ondas Opção de cabine estendida de 4,2 m² (45,2 pés²); pré-equipada e com espaço exclusivo para geladeira e micro-ondas
HVAC	– Respiros de chão na área de descanso para os pés – Ar-condicionado montado no teto/unidade de aquecimento/pressurização – Acesso ao filtro pelo deck, não requer acesso ao teto e tem um intervalo de manutenção de aproximadamente 500 horas – Respiros do sistema HVAC para desembaçamento na janela da perfuratriz – Respiros de chão na área de descanso para os pés – Ar-condicionado montado no teto/unidade de aquecimento/pressurização – Acesso ao filtro pelo deck, não requer acesso ao teto e tem um intervalo de manutenção de aproximadamente 500 horas – Respiros do sistema HVAC para desembaçamento na janela da perfuratriz
Componentes (6)	Duas portas articuladas para fora com janelas e travas com chave Cat Duas portas articuladas para fora com janelas e travas com chave Cat
Componentes (14)	Assento do instrutor dobrável e com cinto de segurança retrátil (opcional) Assento do instrutor dobrável e com cinto de segurança retrátil (opcional)
Câmeras	– Montadas na parte frontal e no lado esquerdo para fornecer visão em 360° do assento do operador – Câmera no mastro para exibir a operação do carrossel de tubos/comando superior – Montadas na parte frontal e no lado esquerdo para fornecer visão em 360° do assento do operador – Câmera no mastro para exibir a operação do carrossel de tubos/comando superior
Componentes (5)	As armações de impacto de borracha da cabine absorvem a vibração mecânica e restringem o ruído externo As armações de impacto de borracha da cabine absorvem a vibração mecânica e restringem o ruído externo
Componentes (10)	Preparação para instalação de rádio de comunicação e entretenimento Preparação para instalação de rádio de comunicação e entretenimento
Cabine - Premium	– Assento de couro com aquecimento e ventilação – Vidro da janela de seção dupla – Protetor do vidro frontal – Caixa de armazenamento adicional na cabine – Lavadores de para-brisa adicionais nos vidros frontal e traseiro – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível – Assento de couro com aquecimento e ventilação – Vidro da janela de seção dupla – Protetor do vidro frontal – Caixa de armazenamento adicional na cabine – Lavadores de para-brisa adicionais nos vidros frontal e traseiro – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível
Componentes (11)	Escada de acesso ao teto da cabine (opcional) Escada de acesso ao teto da cabine (opcional)
Cabine - Padrão	– Assento de tecido – Vidro da janela de seção simples – Lavador de para-brisa para janela da perfuratriz – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível – Assento de tecido – Vidro da janela de seção simples – Lavador de para-brisa para janela da perfuratriz – Persianas de janela (opcional) – Assento do instrutor dobrável (opcional) – Tapete removível
Componentes (8)	Tela de exibição adicional para câmeras de circuito fechado; colorida, 254 mm (10 pol) de alta definição Tela de exibição adicional para câmeras de circuito fechado; colorida, 254 mm (10 pol) de alta definição
Componentes (12)	Porta-livros Porta-livros

Sistema de Comando Superior de Cabeça Giratória

Componentes (4)	Paradas e travamentos virtuais do percurso da cabeça giratória Paradas e travamentos virtuais do percurso da cabeça giratória
Componentes (3)	Controle de torque giratório Controle de torque giratório
Componentes (2)	Caixa de engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 lbf-pé) de torque Caixa de engrenagens de rotação com motor duplo, até 160 rpm e 16.000 Nm (11.800 lbf-pé) de torque
Componentes (1)	Ponta-de-eixo com rosca regular API (American Petroleum Institute) de 168 mm (6,625 pol) e colar estriado Ponta-de-eixo com rosca regular API (American Petroleum Institute) de 168 mm (6,625 pol) e colar estriado

Hidráulica

Componentes (2)	Uma (1) bomba do circuito auxiliar – 110 cc (pistão, detecção de carga) Uma (1) bomba do circuito auxiliar – 110 cc (pistão, detecção de carga)
Componentes (3)	Duas (2) bombas do ventilador – 1,000 cc (pistão, com controles eletrônicos proporcionais) Duas (2) bombas do ventilador – 1,000 cc (pistão, com controles eletrônicos proporcionais)
Componentes (1)	Duas (2) bombas primárias – 210 cc (pistão, com controles eletrônicos proporcionais) Duas (2) bombas primárias – 210 cc (pistão, com controles eletrônicos proporcionais)
Componentes (4)	Duas (2) bombas de carga – 43,9 + 56,5 cc (velocidade do tubo duplo, deslocamento fixo) Duas (2) bombas de carga – 43,9 + 56,5 cc (velocidade do tubo duplo, deslocamento fixo)
Componentes (5)	Aberturas de Coleta Programada de Amostra de Óleo (S∙O∙S) Aberturas de Coleta Programada de Amostra de Óleo (S∙O∙S)

Pacote de Ferramenta DTH

Componentes (1)	Bucha de duas peças Bucha de duas peças
Componentes (6)	Selo do limpador de tubos Selo do limpador de tubos
Componentes (4)	Amortecedor de choque e adaptador de amortecedor superior Amortecedor de choque e adaptador de amortecedor superior
Componentes (5)	Adaptador de martelo bidirecional Adaptador de martelo bidirecional
Componentes (3)	Chave do deck, deslizante Chave do deck, deslizante
Componentes (2)	Insertos do posicionador de tubos Insertos do posicionador de tubos

Opções de Acesso ao Chassi

Opção (1)	Escada de acesso fixa para a área da cabine Escada de acesso fixa para a área da cabine
Opção (2)	Escadas hidráulicas e em cascata para a área da cabine (opcional) – inclui macaco e travamento de deslocamento ativado quando a escada está abaixada Escadas hidráulicas e em cascata para a área da cabine (opcional) – inclui macaco e travamento de deslocamento ativado quando a escada está abaixada

Pacotes de Mastro

Acessórios hidráulicos para o mastro (2)	Um receptor de tubo hidráulico, além de um cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica Um receptor de tubo hidráulico, além de um cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica
Acessórios hidráulicos para o mastro (1)	Um receptor de tubo hidráulico, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica Um receptor de tubo hidráulico, posicionador de tubos acionado hidraulicamente, cesta de broca hidráulica
Perfuração Angular	Incluso com ambos os mastros Incluso com ambos os mastros
Manual de Acessórios do Mastro, Mastro de 17,5 m (57,4 pés)	Dois receptores de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual Dois receptores de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual
Manual de Acessórios do Mastro, Mastro de 13,7 m (44,9 pés)	Um receptor de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual Um receptor de tubo de cabo de aço, posicionador de tubos acionado hidraulicamente, cesta de broca manual

Carrossel (depende do tamanho do mastro e do diâmetro do tubo)

Carrossel de mastro de 13,7 m (44,9 pés); aceita até 4 tubos de 12,19 m (40 pés); profundidade total de 62,5 m (204,9 pés): Diâmetros do tubo	178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol) 178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol)
Carrossel de mastro de 13,7 m (44,9 pés); aceita até 5 tubos de 12,19 m (40 pés); profundidade total de 74,6 m (244,9 pés): Diâmetros do tubo	194 mm (7,625 pol), 219 mm (8,625 pol) 194 mm (7,625 pol), 219 mm (8,625 pol)
Carrossel de mastro de 17,5 m (57,4 pés); aceita até 2 tubos de 7,62 m (25 pés); profundidade total de 32,7 m (107,4 pés): Diâmetro do tubo	9.25 pol 235 mm
Carrossel de mastro de 17,5 m (57,4 pés); aceita até 4 tubos de 7,62 m (25 pés); profundidade total de 48 m (157,5 pés): Diâmetros do tubo	178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol) 178 mm (7 pol), 194 mm (7,625 pol), 203 mm (8 pol), 219 mm (8,625 pol)
Observação	Carrossel de Mastro de 13,7 m (44,9 pés) de dupla finalidade; retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) Aceita tubo de 194 mm (7,625 pol) - entre em contato com a fábrica para diâmetros de tubo adicionais Carrossel de Mastro de 13,7 m (44,9 pés) de dupla finalidade; retém dois (2) tubos de 12,19 m (40 pés) e dois (2) tubos de 9,14 m (30 pés) e adaptadores para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos) Aceita tubo de 194 mm (7,625 pol) - entre em contato com a fábrica para diâmetros de tubo adicionais

Opções de Ferramentas de Serviço

Opção

Diâmetro do tubo de 178 a 235 mm (7,00 a 9,25 pol) da Ferramenta de Retenção de Bucha Diâmetro do tubo de 178 a 235 mm (7,00 a 9,25 pol) da Ferramenta de Retenção de Bucha

Elos de Levantamento (Disponíveis sob Solicitação)

Pesos - Mastro de 13,7 m (44,9 pés)

Faixa de Peso de Trabalho - Mínima/Máxima

75.800/97.000 kg (167.110/213.848 lb) 75.800/97.000 kg (167.110/213.848 lb)

Chave de Desagregação Hidráulica

Faixas de Chave de Desagregação Hidráulica do Cabo Variável (2)	235 mm (9,25 pol) 235 mm (9,25 pol)
Faixas de Chave de Desagregação Hidráulica do Cabo Variável (1)	178-219 mm (7,0-8,625 pol) 178-219 mm (7,0-8,625 pol)

Pesos - Mastro de 17,5 m (57,4 pés)

Faixa de Peso de Trabalho - Mínima/Máxima

75.500/97.500 kg (166.449/214.950 lb) 75.500/97.500 kg (166.449/214.950 lb)

MD6310 Equipamento Opcional

Imprimir

CHASSI

Expansão do tanque de combustível de mais de 1.609 l (425 gal) para o total de 3.218 l (850 gal) (opcional), necessária para pacotes de autonomia

MASTRO

Guincho suspenso com controle remoto; comando de velocidade variável com classificação de ≥1.814 kg (4.000 lb), comprimento para alcançar 6,1 m (20 pés) além do deck da perfuratriz

Lubrificação de ferramentas giratórias, sistema de injeção de óleo de 113,5 l (30 gal)

Escada de acesso ao mastro, grade do mastro e colunas da correia

COMPARTIMENTO DO OPERADOR

Assento dobrável do instrutor

Persianas de janelas

Manômetro da cabine

Escada de acesso ao teto da cabine

OPÇÕES DE FERRAMENTAS DE SERVIÇO

Diâmetro do tubo de 178 a 235 mm (7 a 9,250 pol) da Ferramenta de Retenção de Bucha

Elos de levantamento (disponíveis mediante solicitação; necessários para comissionamento)
– Rosca reg. no API de 114 mm (4,5 pol)
– Rosca reg. no API de 140 mm (5,5 pol)– Rosca reg. no API
- 168 mm (6,625 pol) para amortecedor superior/amortecedor de choque
– 114 mm (4,5 pol) para Rosca BECO de tubo de 178 mm (7 pol)
– 152 mm (6 pol) para rosca BECO de tubo de 194 mm (7,625 pol) até 235 mm (9,25 pol)

PRODUTOS DE TECNOLOGIA

Product Link Elite – celular

Product Link Elite – Duplo (celular e satélite)

Terrain for Drilling

FERRAMENTA DE PENETRAÇÃO NO SOLO

Brocas da perfuratriz, giratórias (tricone)
– 228 mm (9 pol), OPT 1, (S3)
– 228 mm (9 pol), OPT 2, (M2)
– 228 mm (9 pol), OPT 3, (H1)
– 251 mm (9,875 pol), OPT 1, (M1)
– 251 mm (9,875 pol), OPT 2, (M3)
– 251 mm (9.875 pol), OPT 3, (H1)
– 270 mm (10.625 pol), OPT 1, (S3)
– 270 mm (10,625 pol), OPT 2, (M3)
– 270 mm (10,625 pol), OPT 3, (H1)
– 311 mm (12,25 pol), OPT 1, (M1)
– 311 mm (12,25 pol), OPT 2, (M3)
– 311 mm (12,25 pol), OPT 3, (H1)

SUPRESSÃO DE POEIRA

Os elevadores hidráulicos para cortinas antipoeira levantam cortinas de poeira frontal e traseira (recomendados com o coletor de pó)

Sistema de pulverização fora do vagão

TUBO DA PERFURATRIZ

Tubos de 12,19 m (40 pés), Mastro de 13,7 m (44,9 pés) – O carrossel aceita quatro
– DTH – 178 mm (7 pol)
– Giratório/DTH – 194 mm (7,625 pol)
– Giratório – 203 mm (8 pol)
– Giratório – 219 mm (8,625 pol)

Tubos de 7,62 m (25 pés), Mastro de 17,5 m (57,4 pés) – O carrossel aceita quatro
– DTH – 178 mm (7 pol)
– Giratório/DTH – 194 mm (7,625 pol)
– Giratório – 203 mm (8 pol)
– Giratório – 219 mm (8,625 pol)
– Giratório – 235 mm (9,25 pol) O carrossel aceita dois

Mastro de 9,14 m (30 pés), 13,7 m (44,9 pés) - O carrossel retém dois subadaptadores especiais para se conectar ao martelo DTH e à broca de Tricone (martelo DTH e tricone não incluídos)
- Aceita tubo de 194 mm (7,625 pol)

Entre em contato com a fábrica para diâmetros de tubo adicionais

Tecnologia e Serviços Compatíveis

Aproveite os dados conectados e os princípios de segurança da Caterpillar para melhorar a eficiência, aumentar a produtividade e tornar o negócio mais lucrativo.

Cat Command for Drilling

O Cat® MineStar™ Command for Drilling oferece perfuração econômica e de alta precisão por meio da automação — o que acabará por reduzir os custos operacionais, aumentar a segurança e melhorar a produtividade. O Command for Drilling garante que cada orifício seja posicionado com precisão, perfurado na elevação e ângulo adequados e capaz de resistir até à detonação. Uma variedade de recursos permite que os gerentes de local configurem e automatizem o sistema de perfuração de acordo com seus orçamentos e necessidades. Desde o planejamento pré-perfuração até a detonação, o Command impacta os resultados financeiros na britadeira e na fábrica.

Explore a Tecnologia

1 - 8 de 9 Items Itens

anterior Avançar

O Cat® MineStar™ Command for Drilling oferece perfuração econômica e de alta precisão por meio da automação — o que acabará por reduzir os custos operacionais, aumentar a segurança e melhorar a produtividade. O Command for Drilling garante que cada orifício seja posicionado com precisão, perfurado na elevação e ângulo adequados e capaz de resistir até à detonação. Uma variedade de recursos permite que os gerentes de local configurem e automatizem o sistema de perfuração de acordo com seus orçamentos e necessidades. Desde o planejamento pré-perfuração até a detonação, o Command impacta os resultados financeiros na britadeira e na fábrica.

Explore a Tecnologia

Cat Fleet para Superfície

O Cat® MineStar Fleet é a melhor fonte de informações sobre gerenciamento de frota. Um sistema integrado de monitoramento e gerenciamento de frota que pode ser usado com qualquer máquina ou sistema para medir, gerenciar e maximizar todas as etapas de uma operação, independentemente do porte ou tipo. O Fleet fornece visibilidade em tempo real do tempo de ciclo, da carga útil e de outros parâmetros operacionais importantes. Ele monitora a localização das máquinas e a movimentação do material, além de fornecer alertas de desvios de rota para garantir que o material seja movido para o local adequado.

Explore a Tecnologia

1 - 8 de 9 Items Itens

anterior Avançar

O Cat® MineStar Fleet é a melhor fonte de informações sobre gerenciamento de frota. Um sistema integrado de monitoramento e gerenciamento de frota que pode ser usado com qualquer máquina ou sistema para medir, gerenciar e maximizar todas as etapas de uma operação, independentemente do porte ou tipo. O Fleet fornece visibilidade em tempo real do tempo de ciclo, da carga útil e de outros parâmetros operacionais importantes. Ele monitora a localização das máquinas e a movimentação do material, além de fornecer alertas de desvios de rota para garantir que o material seja movido para o local adequado.

Explore a Tecnologia

Cat Health

Por meio do monitoramento regular das condições da máquina, as minas podem adotar uma abordagem mais proativa para manutenção e reparo. Os dados de integridade dos equipamentos são um fator chave para essa abordagem. Os dados ajudam as minas a identificar os problemas nos equipamentos bem antes da falha.

Acessar os dados corretos no momento certo é essencial para melhorar a análise preditiva da máquina e a inteligência operacional. O Cat® MineStar™ Health ajuda a suprir essa necessidade, conectando você às suas máquinas e oferecendo essas informações importantes. O conjunto do portfólio do MineStar Health consiste em Capacitadores de Conectividade que coletam, convertem e transmitem dados de equipamentos; além de Aplicativos que visualizam, analisam e reportam dados de integridade dos equipamentos.

Explore a Tecnologia

1 - 8 de 9 Items Itens

anterior Avançar

Por meio do monitoramento regular das condições da máquina, as minas podem adotar uma abordagem mais proativa para manutenção e reparo. Os dados de integridade dos equipamentos são um fator chave para essa abordagem. Os dados ajudam as minas a identificar os problemas nos equipamentos bem antes da falha.

Acessar os dados corretos no momento certo é essencial para melhorar a análise preditiva da máquina e a inteligência operacional. O Cat® MineStar™ Health ajuda a suprir essa necessidade, conectando você às suas máquinas e oferecendo essas informações importantes. O conjunto do portfólio do MineStar Health consiste em Capacitadores de Conectividade que coletam, convertem e transmitem dados de equipamentos; além de Aplicativos que visualizam, analisam e reportam dados de integridade dos equipamentos.

Explore a Tecnologia

Cat Terrain for Drilling

A mineração eficaz começa com uma perfuração precisa. Isso significa perfurar cada furo com precisão conforme planejado, no ângulo adequado e na profundidade correta. O Cat® MineStar™ Terrain for drilling fornece orientação precisa que ajuda os operadores a completar padrões com precisão e produtividade. Também tem outros benefícios, melhorando a segurança, reduzindo custos e registando dados sobre a estratificação perfurada para ajudar no planeamento de explosões e na melhoria da fragmentação. Além disso, funciona com todas as marcas de perfuratrizes e se comunica perfeitamente com o MineStar e outros sistemas de gerenciamento de minas.

Explore a Tecnologia

1 - 8 de 9 Items Itens

anterior Avançar

A mineração eficaz começa com uma perfuração precisa. Isso significa perfurar cada furo com precisão conforme planejado, no ângulo adequado e na profundidade correta. O Cat® MineStar™ Terrain for drilling fornece orientação precisa que ajuda os operadores a completar padrões com precisão e produtividade. Também tem outros benefícios, melhorando a segurança, reduzindo custos e registando dados sobre a estratificação perfurada para ajudar no planeamento de explosões e na melhoria da fragmentação. Além disso, funciona com todas as marcas de perfuratrizes e se comunica perfeitamente com o MineStar e outros sistemas de gerenciamento de minas.

Explore a Tecnologia

Folhetos de Produtos e Muito Mais Prontos para Download!

Folhetos de produtos da Caterpillar e outros documentos informativos estão disponíveis para seus negócios em expansão.

Faça um tour virtual interativo do produto para explorar os excelentes recursos e benefícios do MD6310.

Iniciar tour pelo MD6310

Galeria de Mídia

Fotos

Vídeos

Visão de 360°

Perfuratriz Rotativa MD6310

Vídeo de Lançamento da MD6310

Análise feita pela Thiess do Terrain for Drilling na MD6310

Análise da Thiess da Perfuratriz MD6310

Análise feita pela Thiess do Terrain for Drilling na MD6310

Veja como MD6310 se compara com produtos comparados frequentemente.

Perfuratrizes

selecionado

MD6310

Capacidade de Arrancamento: Até 39 09 kg (até 86 00 lb); Até 39 09 kg (até 86 00 lb)
Diâmetro do Furo: 229 a 311 mm (9 a 12,25 pol); 229 a 311 mm (9 a 12,25 pol)
Motor: Cat® C32B; Cat® C32B

Perfuratrizes

MD6250

Capacidade de Arrancamento: Até 29.483 kg (Até 65 00 lb); Até 29.483 kg (Até 65 00 lb)
Diâmetro do Furo: 165 - 250 mm (6,5 - 9,875 pol); 165 - 250 mm (6,5 - 9,875 pol)
Motor: Cat® C27; Cat® C27

Exibir detalhes

Perfuratrizes

MD6640

Carga da Broca: até 64 00 kg (até 141 96 lb); até 64 00 kg (até 141 96 lb)
Diâmetro do Furo: 244 a 406 mm (9,6 a 16 pol); 244 a 406 mm (9,6 a 16 pol)
Motor: Motor de Indução CA - Eixo Duplo 522 a 746 kW (600 HP); Motor de Indução CA - Eixo Duplo 522 a 746 kW (600 HP)

Exibir detalhes

MD6310 Perfuratrizes

Visão Geral

Desempenho de Precisão para Reduzir os Custos e Aumentar a Lucratividade

Vantagens

Melhor Qualidade de Furação

Taxa de Penetração Até 23% Melhor

Menor Custo Total de Propriedade (TCO, Total Cost of Ownership)

Recursos em um Instante

COMPARTIMENTO DO OPERADOR DE NÍVEL INTERNACIONAL

100% DE INTEGRAÇÃO CAT

SISTEMA ELETRÔNICO CAT: O PILAR DA MÁQUINA

TREM DE FORÇA CORRESPONDENTE

TECNOLOGIA E AUTOMAÇÃO

SEGURANÇA

SUSTENTABILIDADE

Especificações de Produto para MD6310

Capacidade de Arrancamento/Içamento

Especificações

Dimensões (Aproximadas) - Mastro de 17,5 m (57,4 pés)

Especificações Básicas

Material Rodante

Segurança e Proteção

Controles do Sistema Operacional - Padrão

Dimensões (Aproximadas) - Mastro de 13,7 m (44,9 pés)

Mastro

Opções de Motor

Pacotes de Serviços

Opções de Supressão de Poeira

Pacote de Ferramenta Giratória

Opções de Compressor/Receptor

Chassi e Deck de Trabalho

Arrefecimento

Automação e Tecnologia

Tubo da Perfuratriz

Opções de Clima

Sistema de Guincho Suspenso (opcional)

Compartimento do Operador

Sistema de Comando Superior de Cabeça Giratória

Hidráulica

Pacote de Ferramenta DTH

Opções de Acesso ao Chassi

Pacotes de Mastro

Carrossel (depende do tamanho do mastro e do diâmetro do tubo)

Opções de Ferramentas de Serviço

Pesos - Mastro de 13,7 m (44,9 pés)

Chave de Desagregação Hidráulica

Pesos - Mastro de 17,5 m (57,4 pés)

MD6310 Equipamento Opcional

CHASSI

MASTRO

COMPARTIMENTO DO OPERADOR

OPÇÕES DE FERRAMENTAS DE SERVIÇO

PRODUTOS DE TECNOLOGIA

FERRAMENTA DE PENETRAÇÃO NO SOLO

SUPRESSÃO DE POEIRA

TUBO DA PERFURATRIZ

Especificações de Produto para MD6310

Capacidade de Arrancamento/Içamento

Especificações

Dimensões (Aproximadas) - Mastro de 17,5 m (57,4 pés)

Especificações Básicas

Material Rodante

Segurança e Proteção

Controles do Sistema Operacional - Padrão

Dimensões (Aproximadas) - Mastro de 13,7 m (44,9 pés)

Mastro

Opções de Motor

Pacotes de Serviços

Opções de Supressão de Poeira

Pacote de Ferramenta Giratória

Opções de Compressor/Receptor

Chassi e Deck de Trabalho

Arrefecimento

Automação e Tecnologia

Tubo da Perfuratriz

Opções de Clima

Sistema de Guincho Suspenso (opcional)

Compartimento do Operador

Sistema de Comando Superior de Cabeça Giratória

Hidráulica

Folhetos de Produtos e Muito Mais Prontos para Download!
