Visão Geral

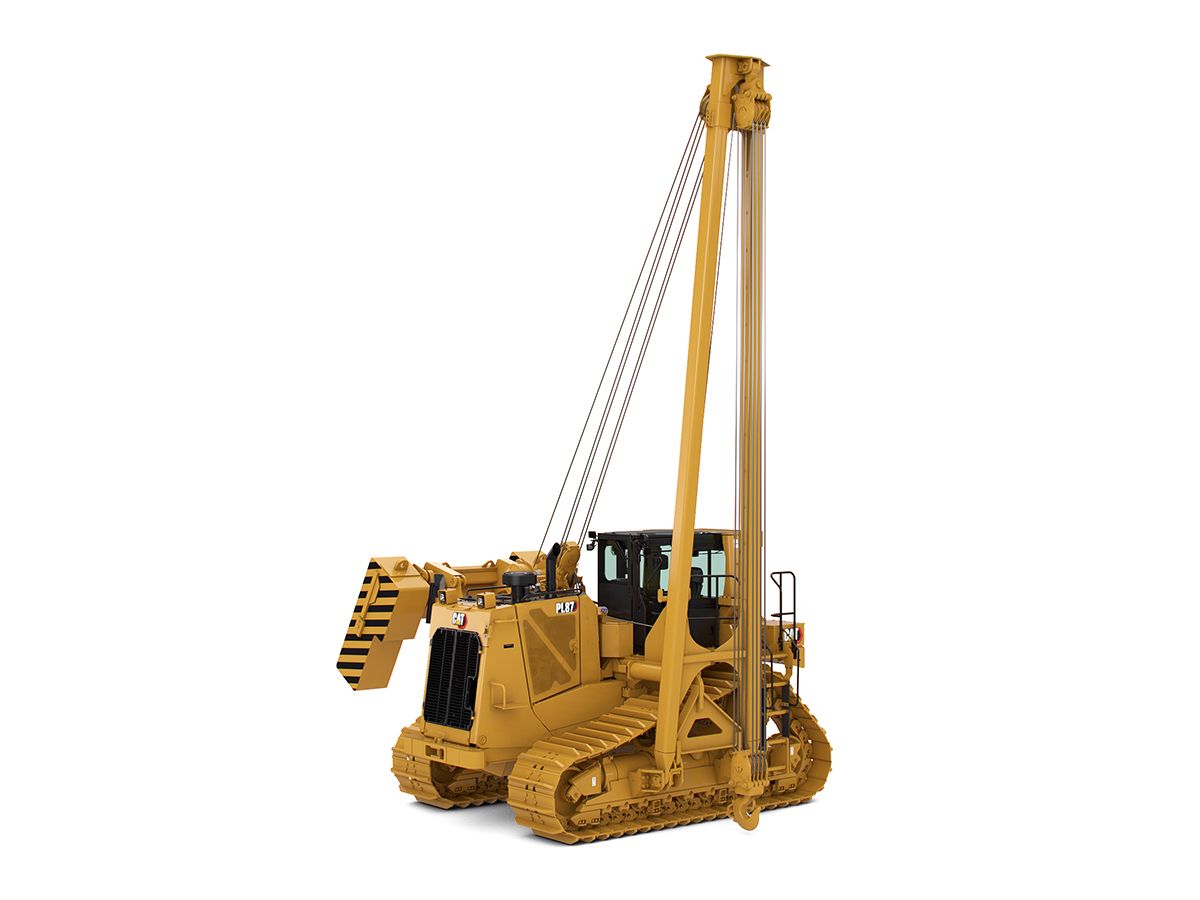

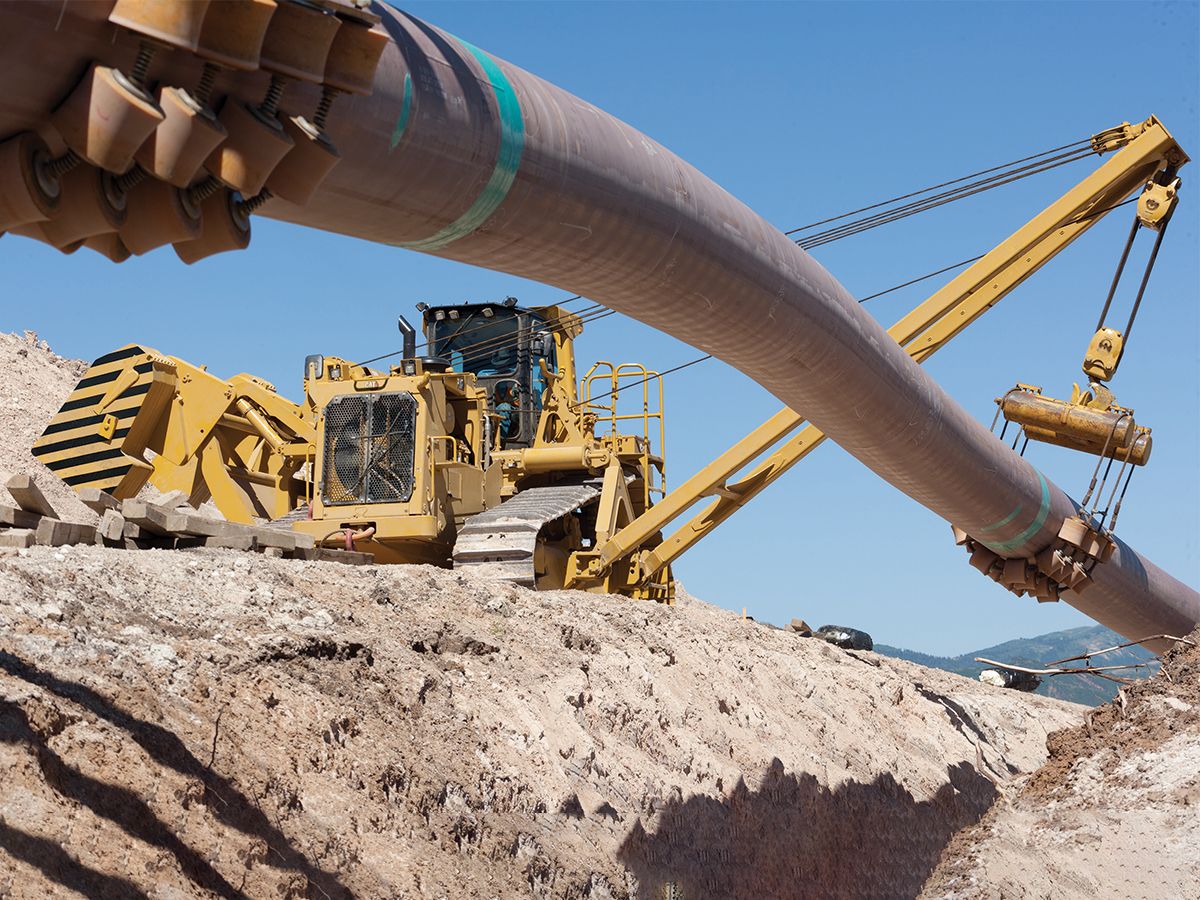

Os Assentadores de Tubos Cat têm sido o padrão do setor de tubulações por várias décadas. Uma rede mundial de revendedores Cat, afinados com as necessidades especiais de alta produção dos trabalhadores de oleodutos, dá suporte a essas máquinas duráveis e confiáveis. Os Assentadores de Tubos Cat são projetados com a finalidade de atender às demandas exclusivas de clientes do setor de oleodutos. E, como cada máquina Cat, os Assentadores de Tubos foram projetados para oferecer uma vida útil prolongada, facilidade de manutenção e capacidade de recondicionamento para ajudar a manter os custos de operação e propriedade baixos. O PL87 atende às necessidades do cliente de maior capacidade de levantamento, melhor capacidade de inclinação, facilidade de operação, desempenho e transportabilidade.

Motor

Unidades:
Engine Model Cat® C15 ACERT™ Cat® C15 ACERT™ Less
Energia do Volante 319.0 HP 238.0 kW Less
Emissões Equivalentes ao Final do Tier 4 do EPA dos EUA/Estágio IV da UE Equivalentes ao Final do Tier 4 do EPA dos EUA/Estágio IV da UE Less
Final do Tier 4/Estágio IV: Potência Líquida (nominal**) - ISO 9249/SAE J1349 319.0 HP 238.0 kW Less
Final do Tier 4/Estágio IV: Potência Líquida (nominal**) - ISO 9249/SAE J1349 (DIN) 323.0 HP 238.0 HP Less
Equivalente ao Tier 3/Estágio IIIA: Potência Líquida (nominal****) - ISO 9249/SAE J1349 329.0 HP 245.0 kW Less
Equivalente ao Tier 3/Estágio IIIA: Potência Líquida (nominal****) - ISO 9249/SAE J1349 (DIN) 333.0 HP 245.0 kW Less
Observação (2) **Velocidade nominal de 1.900 rpm **Velocidade nominal de 1.900 rpm Less
Observação (4) ****Velocidade nominal de 1.850 rpm ****Velocidade nominal de 1.850 rpm Less

Equipamento de Assentamento de Tubos

Capacidade de Levantamento 216000.0 lb 97976.0 kg Less

Weights

Operating Weight 121795.0 lb 55246.0 kg Less

Pesos

Shipping Weight 90600.0 lb 41095.5 kg Less

Componentes

Lança Padrão 3148.0 lb 1431.0 kg Less
Lança Estendida 3458.0 lb 1572.0 kg Less
Placa Única do Contrapeso Removível (14 placas) 1711.0 lb 776.0 kg Less
Contrapeso Total Removível* 23950.0 lb 10864.0 kg Less

Undercarriage

Medidor da Esteira 8.3 pés 2.54 m Less
Comprimento da Esteira sobre o Solo 12.2 pés 3715.0 mm Less
Ground Contact Area 9920.1 pol2 6.4 m² Less

Material Rodante

Largura da Sapata Padrão 34.0 pol 864.0 mm Less

Dimensões (Aproximadas)

Largura do Trator (sapatas padrão) 12.7 pés 3.86 m Less
Largura do Trator (contrapeso estendido) 20.8 pés 6.34 m Less
Largura do Trator (contrapeso retraído) 14.2 pés 4.32 m Less
Largura do Trator (contrapeso/lança removidos) 13.3 pés 4.06 m Less
Altura da Máquina (parte superior do contrapeso) 11.2 pés 3.4 m Less
Altura da Máquina (cabine e ROPS (Rollover Protective Structure, Estrutura Protetora Contra Acidentes de Capotagem)) 11.6 pés 3.53 m Less
Altura da Lança [projeção à SAE 1,22 m (4 pés)] lança de 7,31 m (24 pés) 26.3 pés 8.02 m Less
Altura da Lança [projeção à SAE 1,22 m (4 pés)] lança de 8,53 m (28 pés) 30.3 pés 9.25 m Less

Sistema Ar-condicionado

Ar-condicionado O sistema de ar-condicionado desta máquina contém o refrigerante com gás de efeito estufa fluorado R134a (Potencial de Aquecimento Global = 1.430). O sistema contém 2,5 kg de refrigerante, que tem um equivalente de CO2 de 3.575 toneladas métricas. O sistema de ar-condicionado desta máquina contém o refrigerante com gás de efeito estufa fluorado R134a (Potencial de Aquecimento Global = 1.430). O sistema contém 2,5 kg de refrigerante, que tem um equivalente de CO2 de 3.575 toneladas métricas. Less

Assentador de Tubos

PL87 Equipamento Padrão

SISTEMA ELÉTRICO
  • Alarme, marcha à ré
  • Baterias, quatro, livres de manutenção, reforçadas
  • Conversor, 12 V, 10 A com uma tomada
  • Buzina, advertência de avanço
  • Luzes, duas frontais, duas traseiras
  • Receptáculo de arranque
  • Chave geral da máquina
  • Conector de diagnóstico da máquina
  • Interruptor limitador da lança e do contrapeso

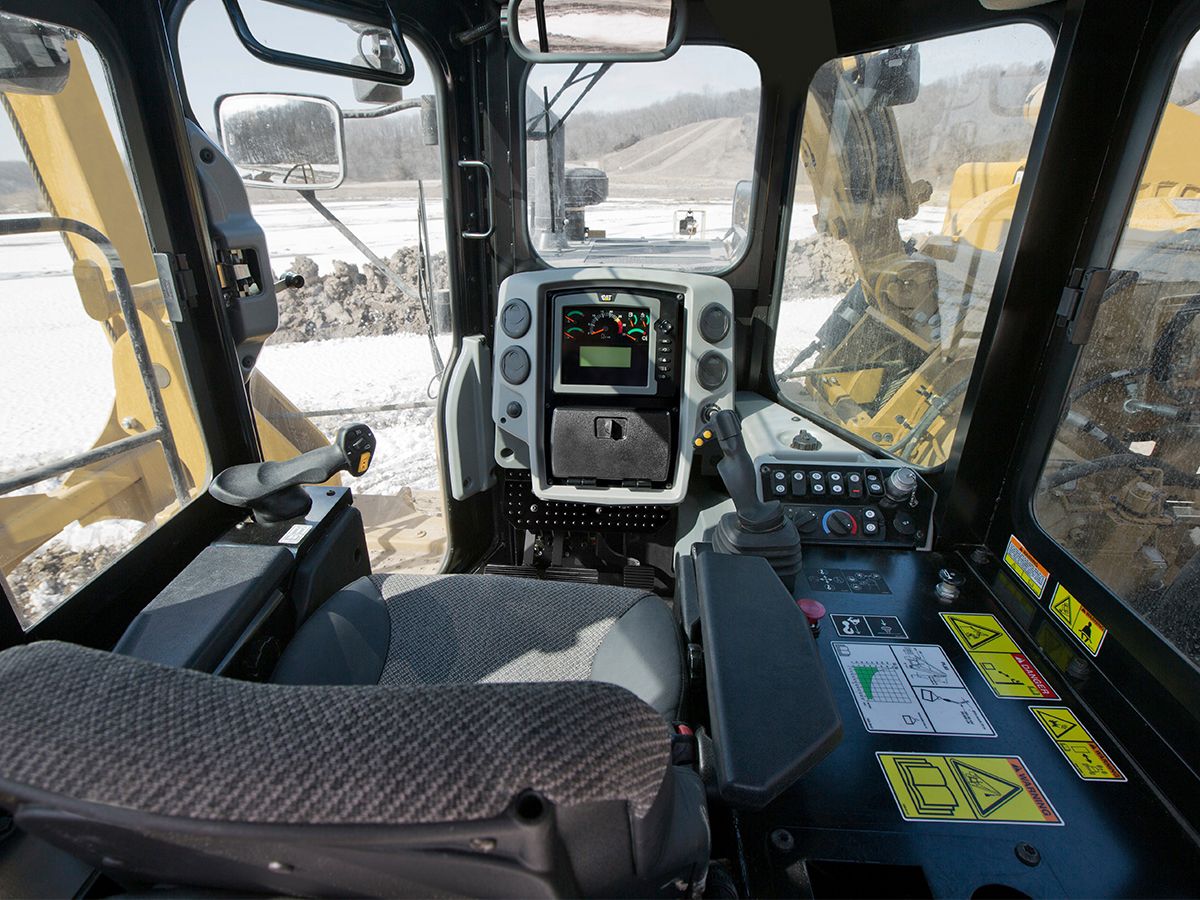

COMPARTIMENTO DO OPERADOR
  • Apoio de braço, ajustável
  • Interruptor de desativação, controles hidráulicos
  • Interface do operador do Advisor: - Sistema de monitoramento eletrônico - Informações de serviço de diagnóstico - Preferências do operador
  • ROPS
  • Pedal do desacelerador
  • Pedal do freio duplo
  • Cinto de segurança retrátil
  • Aquecedor e ventilador
  • Controle da direção diferencial, com câmbio de toque
  • Compartimento de armazenamento

EQUIPAMENTO DE ASSENTAMENTO DE TUBOS
  • Bloco e gancho com trava
  • Contrapesos, segmentados extensíveis
  • Guinchos, acionados hidraulicamente e controlados eletronicamente

TREM DE FORÇA
  • Motor diesel C15 ACERT: - Unidade de Injeção Eletrônica (EUI, Electronic Unit Injection) - Pós-tratamento - Atende aos padrões de emissões equivalentes ao Final do Tier 4/Estágio IV ou equivalentes ao Tier 3/Estágio IIIA, dependendo da região de venda
  • Pós-resfriador Ar-Ar (ATAAC, Air-to-Air Aftercooler)
  • Sistema de arrefecimento de plano único de alto desempenho
  • Líquido arrefecedor, vida útil prolongada com proteção para -37 °C (-34 °F)
  • Partida elétrica de 24 V
  • Ventilador hidráulico de velocidade zero, reversível e acionado hidraulicamente, controlado eletronicamente
  • Filtro, ar com indicador eletrônico de manutenção
  • Comandos finais: - Planetários de redução dupla com quatro planetas
  • Bomba de escorva do combustível, elétrica
  • Freio de estacionamento, eletrônico
  • Pré-purificador, ejetor de pó de tubo strata
  • Pré-filtro com tela
  • Auxílio de partida, éter
  • Divisor de torque
  • Transmissão, controlada eletronicamente: - Power Shift, velocidade 3A/3R
  • Turbocompressor, válvula de descarga do turbo
  • Separador de água

MATERIAL RODANTE
  • Rolete superior
  • Armações do rolete da esteira
  • Ajustadores hidráulicos da esteira
  • Elos mestres, duas peças
  • Material rodante não suspenso
  • Roletes e rodas-guia, lubrificação permanente
  • Segmentos do aro da roda motriz, substituíveis
  • Protetores da guia da esteira
  • Garra de serviço superextremo de 864 mm (34 pol): - Garras com clipe da esteira vedada e lubrificada (48 seções)

OUTROS EQUIPAMENTOS PADRÃO
  • Para-choque, frontal com dispositivo de reboque
  • Tração, reforçada
  • Drenagens ecológicas: - Óleo do motor - Líquido arrefecedor - Fluido hidráulico - Conversor de torque - Tanque de combustível - Caixa do trem de força e transmissão
  • Coberturas, motor perfurado
  • Capô, perfurado
  • Protetores inferiores, articulados
  • Protetor, radiador articulado
  • Hidráulica, bombas independentes de direção e de ferramenta de trabalho
  • Sistema hidráulico, ativado eletronicamente para controle de gancho, de lança e de contrapeso
  • Arrefecedor de óleo, hidráulico

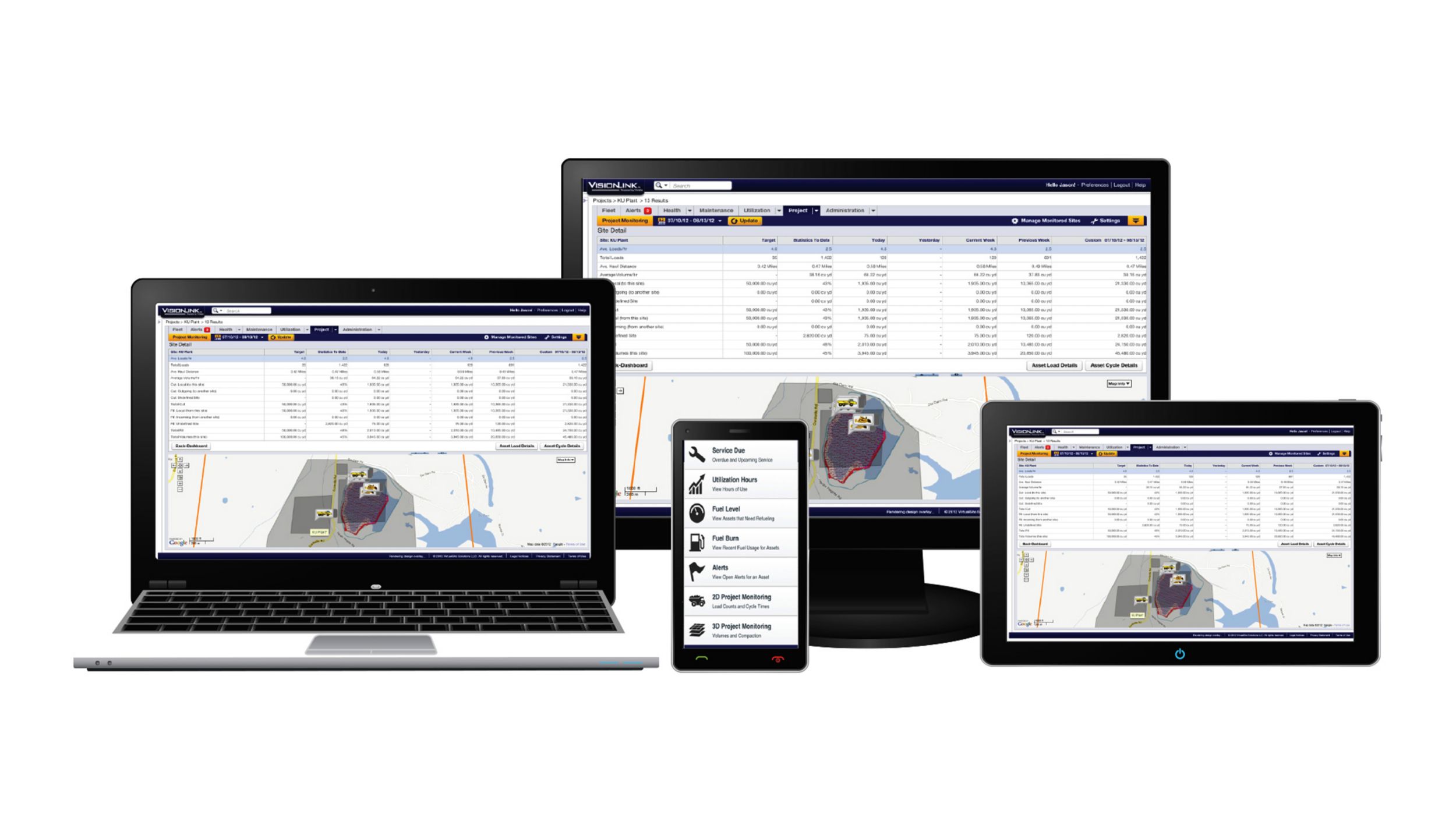

  • Instalação para Product Link
  • Aberturas de amostra S·O·S (Scheduled Oil Sampling, Coleta Programada de Amostra de Óleo)
  • Direção, diferencial de potência controlado eletronicamente
  • Proteção contra vandalismo para os compartimentos de fluido
