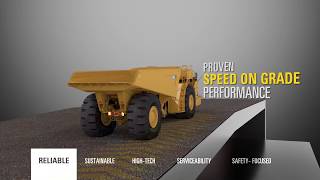

Самосвалы для подземных горных работ AD45

Найти дилера

Ключевые характеристики

Модель двигателя
Cat® C18
Cat® C18
Выбросы — двигатель стандарта Stage V ЕС; мощность двигателя — ISO 14396:2002
599 HP
447 kW
Номинальная полезная нагрузка
99208 lb
45000 kg

Обзор

НАДЕЖНЫЙ САМОСВАЛ С РЕШЕНИЯМИ ПО ОЧИСТКЕ ВЫХЛОПНЫХ ГАЗОВ

Новый шарнирно-сочлененный самосвал AD45 для подземных работ оснащен двигателем Cat C18® с масштабируемыми решениями по выбросам. Проверенная эффективность эксплуатации самосвала сочетается с повышенным удобством обслуживания. Самосвал AD45 — это новая мощная техника для подземных горных работ.

Преимущества

УЛЬТРАЧИСТЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Благодаря новейшей конструкции дизельного двигателя и системам контроля выбросов модель AD45 обеспечивает значительное снижение фактора влияния парниковых газов на атмосферу, что способствует повышению качества воздуха в шахте.

ИДЕАЛЬНО ПОДХОДИТ К ПОГРУЗЧИКУ R1700 НОВОГО ПОКОЛЕНИЯ

Соответствие машин на рабочей площадке гарантирует высокую продуктивность без дополнительных усилий.

ТЕХНОЛОГИИ ДЛЯ ЭФФЕКТИВНОЙ РАБОТЫ

Системы измерения полезной нагрузки самосвала (TPMS) и Cat Product Link™ Elite (PLE) поставляются в стандартной комплектации для повышения удобства эксплуатации и контроля за состоянием самосвала на протяжении всего срока службы.

Характеристики продукции AD45

Модель двигателя Cat® C18 Cat® C18
Выбросы — двигатель стандарта Stage V ЕС; мощность двигателя — ISO 14396:2002 599 HP 447 kW
Диаметр цилиндров 5.7 дюйм 145 мм
Ход поршня 7.2 дюйм 183 мм
Рабочий объем 1104.53 in³ 18.1 l
Примечание (2) Приведенные номинальные значения соответствуют требованиям Международной организации по стандартизации ISO/TR14396:2002, данные получены в стандартных условиях работы двигателя, давление воздуха на впуске 100кПа (29,5дюйма рт. столба), давление пара 1кПа (0,295дюйма рт. столба), при температуре окружающей среды 25°C (77°F). Производительность измерялась с использованием топлива, отвечающего стандартам Агентства по охране окружающей среды США, 40 CFR часть 1065, и стандартам ЕС, Директива 97/68/EC, плотность 0,845–0,850 кг/л при 15 °C (7,05–7,09 фунта/галл. при 59 °F), температура топлива на впуске 40 °C (104 °F). Приведенные номинальные значения соответствуют требованиям Международной организации по стандартизации ISO/TR14396:2002, данные получены в стандартных условиях работы двигателя, давление воздуха на впуске 100кПа (29,5дюйма рт. столба), давление пара 1кПа (0,295дюйма рт. столба), при температуре окружающей среды 25°C (77°F). Производительность измерялась с использованием топлива, отвечающего стандартам Агентства по охране окружающей среды США, 40 CFR часть 1065, и стандартам ЕС, Директива 97/68/EC, плотность 0,845–0,850 кг/л при 15 °C (7,05–7,09 фунта/галл. при 59 °F), температура топлива на впуске 40 °C (104 °F).
Примечание (5) Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ, эквивалентным стандартам Tier 3 и Stage IIIA. Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ, эквивалентным стандартам Tier 3 и Stage IIIA.
Примечание (4) По заказу доступен комплект для уменьшения интенсивности вентиляции. По заказу доступен комплект для уменьшения интенсивности вентиляции.
Примечание (3) Номинальная мощность двигателей Stage V уменьшается минимально* при работе на высоте до 3048м (10000футов) над уровнем моря, двигателей, соответствующих стандартам, эквивалентным Tier 3/Stage IIIA — на высоте 2700м (8858футов) и двигателей с уменьшенной интенсивностью вентиляции, соответствующих стандартам, эквивалентным Tier 2/Stage II — на высоте 3505м (11500футов). Номинальная мощность двигателей Stage V уменьшается минимально* при работе на высоте до 3048м (10000футов) над уровнем моря, двигателей, соответствующих стандартам, эквивалентным Tier 3/Stage IIIA — на высоте 2700м (8858футов) и двигателей с уменьшенной интенсивностью вентиляции, соответствующих стандартам, эквивалентным Tier 2/Stage II — на высоте 3505м (11500футов).
Примечание (1) Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 2000 об/мин. Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 2000 об/мин.
Полная мощность двигателя— ISO 14396 599 HP 447 kW
Выбросы — двигатель стандарта Stage V ЕС; полезная мощность — SAE J1349:2011 573 HP 427 kW
Выбросы — двигатель с уменьшенной интенсивностью вентиляции (VR); полезная мощность — SAE J1349:2011 563 HP 420 kW
Выбросы — двигатель, соответствующий стандартам, эквивалентным Tier 3 Агентства по охране окружающей среды США/Stage IIIA ЕС; мощность двигателя — ISO 14396:2002 589 HP 439 kW
Выбросы — двигатель, соответствующий стандартам, эквивалентным Tier 3 Агентства по охране окружающей среды США/Stage IIIA ЕС; полезная мощность — SAE J1349:2011 563 HP 420 kW
Выбросы — двигатель с уменьшенной интенсивностью вентиляции (VR); мощность двигателя — ISO 14396:2002 589 HP 439 kW
Примечание (6) Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США и Stage V ЕС. Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США и Stage V ЕС.
Примечание (7) *<5 % *<5 %
Номинальная полезная нагрузка 99208 lb 45000 kg
Полная масса машины 196765 lb 89250 kg
Вместимость кузова 18,0–25,1 м³ (23,5–32,8 ярда³) 18,0–25,1 м³ (23,5–32,8 ярда³)
Транспортировочная масса (модель с двигателем стандарта Stage V) 96225 lb 43645 kg
Транспортировочная масса (модели с другими двигателями) 94415 lb 42825 kg
Эксплуатационная масса + номинальная полезная нагрузка 190495 lb 86405 kg
Эксплуатационная масса — задний мост 26720 lb 12120 kg
Эксплуатационная масса 91285 lb 41405 kg
Эксплуатационная масса + номинальная полезная нагрузка — задний мост 101260 lb 45930 kg
Эксплуатационная масса — передний мост 64565 lb 29285 kg
Эксплуатационная масса + номинальная полезная нагрузка — передний мост 89235 lb 40475 kg
Эксплуатационная масса — задний мост 27095 lb 12290 kg
Эксплуатационная масса + номинальная полезная нагрузка — передний мост 85355 lb 38715 kg
Эксплуатационная масса — передний мост 61225 lb 27770 kg
Эксплуатационная масса + номинальная полезная нагрузка 187530 lb 85060 kg
Эксплуатационная масса 88320 lb 40060 kg
Эксплуатационная масса + номинальная полезная нагрузка — задний мост 102175 lb 46345 kg
Без груза — на переднем мосту 70.7% 70.7%
С грузом — на заднем мосту 53.2% 53.2%
Без груза — на заднем мосту 29.3% 29.3%
С грузом — на переднем мосту 46.8% 46.8%
С грузом — на заднем мосту 54.5% 54.5%
Без груза — на заднем мосту 30.7% 30.7%
Без груза — на переднем мосту 69.3% 69.3%
С грузом — на переднем мосту 45.5% 45.5%
1-я передача переднего хода 4.4 mile/h 7 km/h
2-я передача переднего хода 5.9 mile/h 9.5 km/h
3-я передача переднего хода 8 mile/h 12.9 km/h
4-я передача переднего хода 10.8 mile/h 17.3 km/h
5-я передача переднего хода 14.6 mile/h 23.5 km/h
6-я передача переднего хода 19.7 mile/h 31.7 km/h
7-я передача переднего хода 26.4 mile/h 42.4 km/h
1-я передача заднего хода 4.2 mile/h 6.8 km/h
2-я передача заднего хода 5.6 mile/h 9 km/h
Примечание Максимальная скорость движения со стандартными шинами 29,5 × R29. Максимальная скорость движения со стандартными шинами 29,5 × R29.
Передаточное отношение главной передачи 3.46:1 3.46:1
Передаточное отношение бортовой передачи 5.65:1 5.65:1
Общее передаточное отношение 19.55:1 19.55:1
Снижение 21 сек. 21 сек.
Общая продолжительность цикла 36 сек. 36 сек.
Подъем 15 сек. 15 сек.
Общая продолжительность цикла 35 сек. 35 сек.
Подъем 14 сек. 14 сек.
Снижение 21 сек. 21 сек.
Кузов с выталкивателем 29.9 yd³ 22.9 m³
Примечание С "шапкой" с уклоном 2:1 по SAE С "шапкой" с уклоном 2:1 по SAE
Самосвальный кузов— 2 (стандартный) 27.9 yd³ 21.3 m³
Самосвальный кузов — 1 23.6 yd³ 18 m³
Самосвальный кузов — 3 32.8 yd³ 25.1 m³
Угол разворота рамы 42.5° 42.5°
Угол наклона полурам в вертикальной плоскости 10° 10°
Радиус поворота по внешней стороне кузова* 371 дюйм 9420 мм
Радиус поворота по внутренней стороне кузова* 209 дюйм 5310 мм
Примечание *Значения указаны только для справки. *Значения указаны только для справки.
Картер двигателя с фильтром 16.9 gal (US) 64 l
Коробка передач 15.9 gal (US) 60 l
Гидробак 70.3 gal (US) 266 l
Система охлаждения 22.5 gal (US) 85 l
Передний дифференциал и бортовые редукторы 20.3 gal (US) 77 l
Задний дифференциал и бортовые редукторы 21.9 gal (US) 83 l
Топливный бак 201.8 gal (US) 764 l
Размер шин 29,5 × R29 29,5 × R29
Стандарты Кабина, соответствующая стандартам для конструкции ROPS/FOPS Кабина, соответствующая стандартам для конструкции ROPS/FOPS

AD45 Стандартное оборудование

ЭЛЕКТРООБОРУДОВАНИЕ

  • Электрическая розетка в кабине, 12 В
  • Генератор, 95 А
  • Вспомогательная розетка для пуска двигателя
  • Переключатель "массы" аккумуляторной батареи, доступный с уровня земли
  • Автоматический выключатель, 80 А
  • Аэрозоль для защиты от коррозии
  • Диагностический разъем
  • Электростартер, 24 В
  • Выключатель двигателя, доступный с уровня земли
    — Слева спереди
  • Осветительные приборы
    — Светодиодные фары с переключателем дальнего и ближнего света
    — Стоп-сигналы и задние фонари
    — Светодиодные задние фонари рабочего освещения, установленные на кабине
    — Светодиодные фонари заднего хода
  • Малообслуживаемые аккумуляторные батареи
  • Звуковой сигнал заднего хода.
  • Система пуска и зарядки

КАБИНА ОПЕРАТОРА

  • Электронная система контроля Cat (EMS)
  • Электрические звуковые сигналы
  • Указатели
    — Температура охлаждающей жидкости двигателя
    — Температура охлаждающей жидкости коробки передач
    — Температура гидравлического масла
    — Уровень топлива
    — Спидометр
    — Тахометр
  • Сигнальные лампы
    — Аварийный индикатор
    — Предупреждение о поднятом положении кузова
    — Дальний свет
    — Лампа аварийной сигнализации остаточного тормозного давления
    — Включение замедлителя
    — Указатель поворота
  • Предупреждение о низком уровне гидравлической жидкости
  • Открытая кабина с конструкциями ROPS/FOPS
  • Система присутствия оператора на рабочем месте (автоматический стояночный тормоз)
  • Зеркала заднего вида
  • Подрессоренное сиденье Cat Comfort TLV2 с ремнем безопасности с инерционной катушкой
  • Сиденье инструктора/пассажира с ремнем безопасности
  • Телескопическая рулевая колонка с регулировкой наклона
  • Указатели поворота

СИЛОВАЯ ПЕРЕДАЧА

  • Дизельный двигатель Cat C18 ATAAC, 6 цилиндров
  • Система автоматического управления замедлителем
  • Режим автоматического переключения передач, 7 передач переднего хода/2 передача заднего хода
  • Управляемое перемещение дроссельной заслонки
  • Воздушный фильтр предварительной очистки двигателя
  • Электрический топливоподкачивающий насос
  • Выхлопная система, защита отсека турбокомпрессора
  • Полный привод
  • Охлаждающая жидкость с увеличенным сроком службы
  • Программируемое ограничение скорости хода
  • Программируемая блокировка передач при поднятии кузова
  • Крышка радиатора с ручным механизмом
  • Радиатор с горизонтальным расположением трубок
  • Маслоохлаждаемые многодисковые герметичные тормоза с полным гидравлическим приводом SAFR™
  • Гидротрансформатор, стандартный, с автоматической блокировкой

ПРОЧЕЕ ОБОРУДОВАНИЕ, ВХОДЯЩЕЕ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ

  • Самосвальный кузов (21,3м³ (27,9ярда³))
  • Каталитический нейтрализатор отработавших газов/глушитель
  • Централизованные точки смазки
  • Предупреждающие таблички, международные пиктограммы
  • Сдвоенный топливный бак
  • Нижние щитки двигателя и коробки передач
  • Крылья, передние, задние брызговики
  • Противопожарный экран
  • Штуцер ручного отключения топливной системы
  • Подвеска переднего моста
  • Подъемные проушины рамы
  • Пальцы переднего и заднего сцепных устройств
  • Передние резиновые бамперы
  • Индикаторы, давление тормоза
  • Рукоятка (подъем в кабину и спуск с нее, верхняя плоскость)
  • Шарнирная полноподвижная сцепка
  • Руководство по эксплуатации и техническому обслуживанию на английском языке и других применимых региональных языках
  • Отверстия для отбора проб S·O·S
    — Охлаждающая жидкость
    — Моторное масло
    — Гидравлическое масло
    — Трансмиссионное масло
  • Откидная решетка радиатора
  • Шины и ободья: выбор шин должен осуществляться в соответствии с разделом прейскуранта об обязательном оборудовании. В базовой стоимости машины учтена возможная стоимость шин.

AD45 Дополнительное оборудование

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

  • Выключатель аккумуляторной батареи
    — Выключатель, доступный с уровня земли; выключатель в кабине
    — Выключатель, доступный с уровня земли; выключатель двигателя
    — Выключатель, доступный с уровня земли; выключатель в кабине; выключатель двигателя
  • Самосвальный кузов
    — Кузов 18,0м³ (23,5ярда³)
    — Кузов 25,1м³ (32,8ярда³)
  • Кузов с выталкивателем
    — Выталкиватель (22,9м³ (30,0ярда³))
  • Футеровка кузова, защита от ударных нагрузок и/или износа
    — 10мм (0,4дюйма), кузов самосвальный (18,0м³ (23,5ярда³))
    — 10мм (0,4дюйма), кузов самосвальный (21,3м³ (27,9ярда³))
    — 10мм (0,4дюйма), кузов самосвальный (25,1м³ (32,8ярда³))
    — 10мм (0,4дюйма), кузов с выталкивателем (22,9м³ (30,0ярда³))
  • Внешняя изнашиваемая пластина кузова
    — 16мм (0,62"), кузов самосвальный (18,0м³ (23,5ярда³))
    — 16мм (0,62"), кузов самосвальный (21,3м³ (27,9ярда³))
    — 16мм (0,62"), кузов самосвальный (25,1м³ (32,8ярда³))
  • Камеры
    — Цветная, заднего обзора
    — Цветная, загрузочная
  • Антивандальная крышка для транспортировки
  • Двигатель (варианты)
    —Двигатель стандарта Stage V
    — Двигатель с уменьшенной интенсивностью вентиляции (VR)
    — Эквивалент Tier 3—
    Опции системы очистки выхлопных газов (только для двигателей с комплектом VR)
  • Дизельный сажевый фильтр (со сквозной подачей)
  • Система быстрой заправки
    — Охлаждающая жидкость
    — Моторное масло
    — Топливо (два бака)
    — Гидравлическое масло
    — Трансмиссионное масло
  • Система пожаротушения
    — Ansul, мокрого типа
  • Эксплуатационные жидкости
    — Топливо для условий Крайнего Севера
    — Охлаждающая жидкость для условий Крайнего Севера
  • Удлиненные поручни
  • Система смазки
    — Автоматическая, самосвальный кузов или корпус выталкивателя
    — Централизованная, корпус выталкивателя
  • Перемещение по шахте
    — Передняя рама, готовая к перемещению по шахте (с прихваточными сварными швами)
    — Самосвальный кузов, готовый к перемещению по шахте (с прихваточными сварными швами)
    — Корпус выталкивателя, готовый к перемещению по шахте (с прихваточными сварными швами)
  • Рабочее место оператора, закрытая конструкция ROPS/FOPS
    — Система кондиционирования воздуха
    — Система создания избыточного давления в кабине и фильтр
    — Потолочный плафон
    — Нагреватель
    — Комплект для подключения радиоприемника и динамиков
    — Противосолнечный козырек
    — Окно, сдвижная дверь кабины
  • Использование переключателя стояночного тормоза
    — Нажмите для включения
    — Потяните для включения
  • Полезная нагрузка
    — Система измерения полезной нагрузки самосвала (TPMS)
    — Вынесенный дисплей системы TPMS
  • Отражающая лента
  • Ободья
    — Идентификационные номера ободьев
    — Запасной, с покрышкой бескамерного типа
  • Сиденье
    — Подрессоренное сиденье Cat Comfort TLV2 с виниловой обивкой
    — Подрессоренное съемное сиденье с механическим управлением
  • Обивка сиденья
    — Съемное и Cat Comfort TLV2
    — Обивка дополнительного сиденья
  • Вспомогательная система рулевого управления
  • Средства технического обслуживания
    — Зажимные перекидные болты, самосвальный или с выталкивателем
    — Диагностическое устройство
    — Опоры гидроцилиндра подъемника (для снятия кузова)
    — Датчик для измерения степени износа тормозов
    — Руководство по запасным частям с информацией о дополнительной инструментальной оснастке
  • Переключатели
    — Выключение двигателя, система пожаротушения
    — Таймер работы на холостом ходу
    — Выключение двигателя, активация системы пожаротушения или таймер работы на холостом ходу
  • Технологии
    — Система Product Link Elite (PLE)
  • Комплектация шин
    — Шина 29,5 × R29 VSNT Bridgestone
    — Шина 29,5 × R29 VSDL Bridgestone
  • Гидротрансформатор для эксплуатации на большой высоте над уровнем моря — 3000 м (9842 фута) и выше
  • ПРИМЕЧАНИЕ. Комплектация для отдельных регионов не включает некоторые устройства и функции. Для получения дополнительной информации обратитесь к дилеру Cat.

Узнайте результаты сравнения AD45 с популярной продукцией.

Средства и помощь экспертов на каждом этапе
