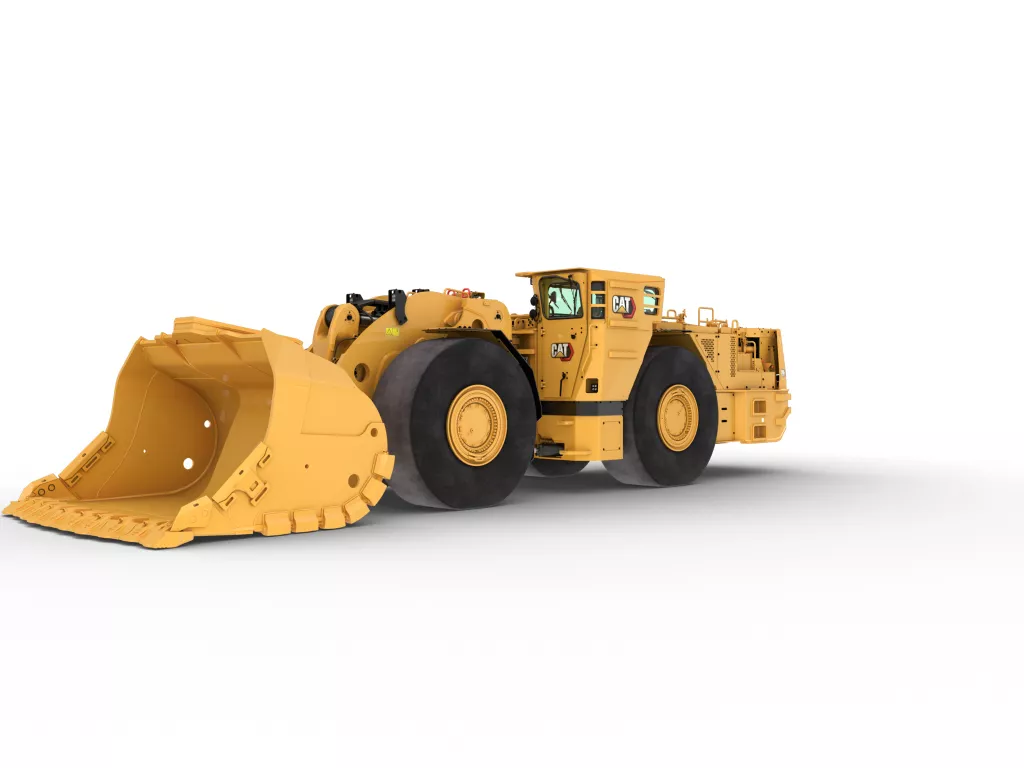

R2900 XE(柴电)

地下硬岩铲运机 R2900 XE(柴电)

请求报价 查找代理商

主要技术规格

发动机型号
Cat® C15
Cat® C15
发动机功率 - Stage V 发动机 - ISO 14396:2002
449 HP
335 kW
标称有效负载能力
40785 lb
18500 kg

概述

更清洁、更快、动力更强劲

新款 R2900 XE 依托我们最受欢迎的井下铲运机平台打造而成,是首款 Cat® 柴电井下 LHD。这台机器生产效率高、动力强劲、稳定可靠,专为满足井下采矿行业对增加有效负载、提高装载速度和减少排放的需求而打造。
强劲的柴电驱动发动机符合欧盟 Stage V 标准,提供的动力足以满足其领先业界的 18.5 吨负荷能力。R2900 XE 具有高生产效率,将平稳快速的机器响应能力与更高的挖掘和驱动行驶性能融于一体。采用电动部件可减少燃料消耗和提高生产率,这有助于矿场减少温室气体排放和碳足迹。

优点

卓越生产率

得益于多项新功能和改进功能,R2900 XE 的生产率提高了超过 20%。
(与 R2900G 对比)

提升挖掘力增长超过 35%

R2900 XE 采用了高效率的电动系统,由安静、可靠且耐用的 Cat® C15 发动机驱动。

减少保养和维修工作量

R2900 XE 具有诸多功能和改进,有助于确保机器的保养更简便,保养成本更低,从而降低每吨成本并提高利用率。

产品技术规格适用产品 R2900 XE(柴电)

发动机型号 Cat® C15 Cat® C15
发动机功率 - Stage V 发动机 - ISO 14396:2002 449 HP 335 kW
发动机功率 - Tier 2/Stage II 发动机 - ISO 14396:2002 447 HP 333 kW
缸径 5.39 in 137 mm
冲程 6.77 in 172 mm
排量 928 in³ 15.2 l
注(1) 额定功率是在指定标准的参考条件下,基于 Tier 2/Stage II 发动机在额定转速为 1600 rpm 时测得。 额定功率是在指定标准的参考条件下,基于 Tier 2/Stage II 发动机在额定转速为 1600 rpm 时测得。
注(2) 额定功率在指定标准的参考条件下,基于 Stage V 发动机在额定转速为 1600 rpm 时测得。 额定功率在指定标准的参考条件下,基于 Stage V 发动机在额定转速为 1600 rpm 时测得。
注(3) 所有额定条件均基于 ISO/TR 14396 进气标准条件,其中总气压为 100 kPa(29.5 in Hg)、蒸汽压力为 1 kPa(0.295 in Hg)且温度为 25°C(77°F)。测量性能时使用的燃油符合 EPA 40 CFR Part 1065 规格和欧盟指令 97/68/EC 技术规格,在 15°C(59°F)下密度为 0.845-0.850 kg/L,燃油入口温度为 40°C(104°F)。 所有额定条件均基于 ISO/TR 14396 进气标准条件,其中总气压为 100 kPa(29.5 in Hg)、蒸汽压力为 1 kPa(0.295 in Hg)且温度为 25°C(77°F)。测量性能时使用的燃油符合 EPA 40 CFR Part 1065 规格和欧盟指令 97/68/EC 技术规格,在 15°C(59°F)下密度为 0.845-0.850 kg/L,燃油入口温度为 40°C(104°F)。
注(4) 在额定转速下,Stage V 发动机在海拔不超过 2926 m(9600 ft)时需进行最低程度的发动机减额,符合 Tier 2/Stage II 等效排放标准的发动机在海拔不超过 3505 m(11500 ft)时需进行最低程度的发动机减额*。 在额定转速下,Stage V 发动机在海拔不超过 2926 m(9600 ft)时需进行最低程度的发动机减额,符合 Tier 2/Stage II 等效排放标准的发动机在海拔不超过 3505 m(11500 ft)时需进行最低程度的发动机减额*。
备注(5) 可以选装 DPF(Diesel Particulate Filter,柴油颗粒滤清器)套件。 可以选装 DPF(Diesel Particulate Filter,柴油颗粒滤清器)套件。
注(6) * <5% * <5%
标称有效负载能力 40785 lb 18500 kg
机器总重量 172157 lb 78089 kg
装运重量 131988 lb 59869 kg
静态倾翻负载 - 直行 - 提升臂水平 95407 lb 43276 kg
静态倾翻负载 - 全转向 - 提升臂水平 82889 lb 37598 kg
挖掘力 - 提升(ISO) 71500 lb 32500 kg
挖掘力 - 倾斜(ISO) 92500 lb 42000 kg
工作总重量* 122300 lb 55462 kg
工作总重量* – 前轴 54400 lb 24685 kg
工作总重量* – 后轴 67900 lb 30777 kg
工作总重量 + 额定有效负载* 163100 lb 73962 kg
工作总重量 + 额定有效负载* – 前轴 120100 lb 54480 kg
工作总重量 + 额定有效负载* – 后轴 43000 lb 19482 kg
备注 * 计算重量。 * 计算重量。
变速箱类型 Cat 开关式磁阻电动装置 Cat 开关式磁阻电动装置
前进 - 1 档(虚拟) 3.6 mile/h 5.8 km/h
前进 - 2 档(虚拟) 5.9 mile/h 9.5 km/h
前进 - 3 档(虚拟) 10.6 mile/h 17 km/h
前进 - 4 档(虚拟) 15.3 mile/h 24.6 km/h
前进 - 5 档(虚拟) 20.8 mile/h 33.4 km/h
倒车 - 1 档(虚拟) 3.7 mile/h 6 km/h
倒车 - 2 档(虚拟) 6.3 mile/h 10.1 km/h
倒车 - 3 档(虚拟) 11.2 mile/h 18 km/h
倒车 - 4 档(虚拟) 16.2 mile/h 26 km/h
倒车 - 5 档(虚拟) 20.4 mile/h 32.9 km/h
提升/倾斜系统 - 回路 电液压控制装置 电液压控制装置
提升/倾斜系统 - 泵 可变排量活塞 可变排量活塞
最大流量 264 gal/min 479 l/min
安全阀设定值 – 主 4597 psi 31700 kPa
提升油缸 – 缸径 7.48 in 190 mm
提升油缸 – 冲程 39.8 in 1011 mm
倾斜油缸 – 缸径 10.63 in 270 mm
倾斜油缸 – 冲程 18.03 in 458 mm
提升 9 s 9 s
卸载 2.8 s 2.8 s
降下、空载和浮动下降 3.5 s 3.5 s
总循环时间 15.3 s 15.3 s
铲斗容量 7.4-9.8 m³(9.7-12.8 yd³) 7.4-9.8 m³(9.7-12.8 yd³)
卸载铲斗 - 1 - 标准铲斗 9.7 yd³ 7.4 m³
卸载铲斗 - 2 11.2 yd³ 8.6 m³
卸载铲斗 - 3 12 yd³ 9.2 m³
卸载铲斗 - 4 12.8 yd³ 9.8 m³
外侧间隙半径** 286 in 7270 mm
内侧间隙半径** 134 in 3391 mm
轮轴摆动
铰接角度 42.5° 42.5°
备注 ** 间隙尺寸仅供参考。 ** 间隙尺寸仅供参考。
轮胎尺寸 29.5 R29 29.5 R29
发动机曲轴箱 13.7 gal(US) 52 l
推进电机/分动箱机油 18 gal(US) 68 l
液压油箱 89.3 gal(US) 338 l
冷却系统(发动机散热器) 25.1 gal(US) 95 l
冷却系统(驱动电机 - 辅助) 8.5 gal(US) 32 l
前差速器和终传动 – 带轴油冷却系统 37 gal(US) 140 l
后差速器和终传动 – 带轴油冷却系统 40.7 gal(US) 154 l
燃油箱 174.4 gal(US) 660 l
DEF 箱 9 gal(US) 34 l
标准 ISO 3471:2008 ROPS;ISO 3449:2005 FOPS ISO 3471:2008 ROPS;ISO 3449:2005 FOPS

R2900 XE(柴电) 标配设备

电气系统

  • 驾驶室内的 12V 电源
  • 150A 交流发电机
  • 辅助起动插座
  • 蓄电池断路开关,地面
  • 诊断接头
  • 24V 电起动装置
  • 紧急停止(照明):
    – 右后侧
    – 左后侧
  • 外部 LED 照明系统,前灯、后灯、停车灯 – 制动 – 双 LED 尾灯
  • 低维护性蓄电池

操作员环境

  • 封闭式 ROPS/FOPS 操作台
    – 空调
    – 驾驶室增压器和滤清器
    – 用于安装无线电和扬声器的无线电预留盒
  • 杯托和存储室
  • Cat® 彩色多功能显示器(CMPD)
  • 电喇叭
  • 后侧三角窗护罩
  • 操作员就位系统(自动停车制动器)
  • 门闩监视器
  • 电液压机具控制装置,单操纵手柄
  • 灯按钮面板
  • 座椅:
    – 乙烯悬浮座椅
  • 可调节座椅扶手和护膝
  • 座椅安全带监视
  • 回缩安全带
  • STIC 转向
  • 辅助转向系统

动力传动系

  • Cat C15 空对空后冷器(ATAAC)柴油发动机,6 缸
  • 发动机选件:
    – 发动机,Tier 2 等效标准
  • 废气催化净化器/消音器总成
  • Cat 开关式磁阻发电机和泵驱动装置
  • Cat 开关式磁阻驱动电机
  • Cat 集成电子装置
  • 全液压密封多盘冷却式湿式制动器(SAFR™)

技术

  • 带坡度控制的自动缓速器
  • Product Link Elite

其他设备

  • 轮胎配置总成:
    – 轮胎,29.5R29**2 VSMS2 L5S L2A Bridgestone
  • 平展式扶手

R2900 XE(柴电) 选装设备

电气系统

  • 照明 – 装载
  • 维修舱灯

操作员环境

  • 封闭式 ROPS/FOPS 操作台:
    – 驾驶室增压器和滤清器(HEPA)
  • 彩色前后视摄像头
  • 双窗格车窗
  • 座椅:
    – T 形乙烯悬浮座椅
    – 乙烯空气悬浮座椅
  • 可逆转向自动复位

动力传动系

  • 发动机选件:
    – 发动机,欧盟 Stage V
  • 柴油颗粒滤清器(DPF)(通流式)
  • 快速加注和 S·O·S 点

技术

  • 牵引力控制
  • 自动挖掘
  • 胎压监控
  • Command for Underground 井下自动化系统
  • 有效负载控制系统
  • 远程控制接口(不含发射器和接收器)

其他设备

  • 远程恢复钩和恢复杆
  • 轮胎配置总成:
    – 轮胎,29.5R29**2 VMDL L5 L2A Bridgestone
  • 各种尺寸卸载铲斗(7.4 m³ 到 9.8 m³ [9.7 yd³ 到 12.8 yd³])
  • GET 和耐磨套件选件
  • 集中式或自动润滑系统
  • 车轮楔子
  • 后部保护 – 蝙蝠式翼板

兼容技术和服务

利用 Caterpillar 互联数据和安全原则,提高效率、生产率和业务利润。

  • Cat Fleet for Underground

    Cat® MineStar™ 信息化系统 Fleet for Underground 可实时查看循环时间、有效负载和其他关键操作参数。它会自动记录和跟踪价值链上下游中的数据,提供深入分析,帮助您确定哪些操作正常,并修复不正常的地方。得益于我们专有的高精度井下定位技术,矿场可以在亚米精度下准确地跟踪人员和资产。这还使得您可以访问关键的周期信息,从而更好地了解机器使用情况和整体操作效率。实时双向任务管理可以提供关键的数据,为生产率带来积极的影响,并帮助您优化整个采矿运营。

1 - 8 / 9 Items 项
上一个 下一步

Cat® MineStar™ 信息化系统 Fleet for Underground 可实时查看循环时间、有效负载和其他关键操作参数。它会自动记录和跟踪价值链上下游中的数据,提供深入分析,帮助您确定哪些操作正常,并修复不正常的地方。得益于我们专有的高精度井下定位技术,矿场可以在亚米精度下准确地跟踪人员和资产。这还使得您可以访问关键的周期信息,从而更好地了解机器使用情况和整体操作效率。实时双向任务管理可以提供关键的数据,为生产率带来积极的影响,并帮助您优化整个采矿运营。

探索技术
  • Cat Command for Underground 井下自动化系统

    Cat® MineStar™ 信息化系统 Command for Underground 井下自动化系统可实现铲运机的远程操作,带来直接的生产率和效率增益。借助该系统,操作员无需亲身前往危险的环境,从而改善了安全性。对于视线内清理岩石操作,它还可以减少班次轮换、爆破时间以及任何其他需要操作员离开工作面的状况所造成的停机时间,从而提升机器的使用率。
    从简单的视线内选件到全自主选件,广泛涵盖在内。通过这种模块化方法,矿场主可以从入门级开始,经济高效地获取价值,同时还能随着技术的成熟而进行扩展。

1 - 8 / 9 Items 项
上一个 下一步

Cat® MineStar™ 信息化系统 Command for Underground 井下自动化系统可实现铲运机的远程操作,带来直接的生产率和效率增益。借助该系统,操作员无需亲身前往危险的环境,从而改善了安全性。对于视线内清理岩石操作,它还可以减少班次轮换、爆破时间以及任何其他需要操作员离开工作面的状况所造成的停机时间,从而提升机器的使用率。
从简单的视线内选件到全自主选件,广泛涵盖在内。通过这种模块化方法,矿场主可以从入门级开始,经济高效地获取价值,同时还能随着技术的成熟而进行扩展。

探索技术
