Überblick

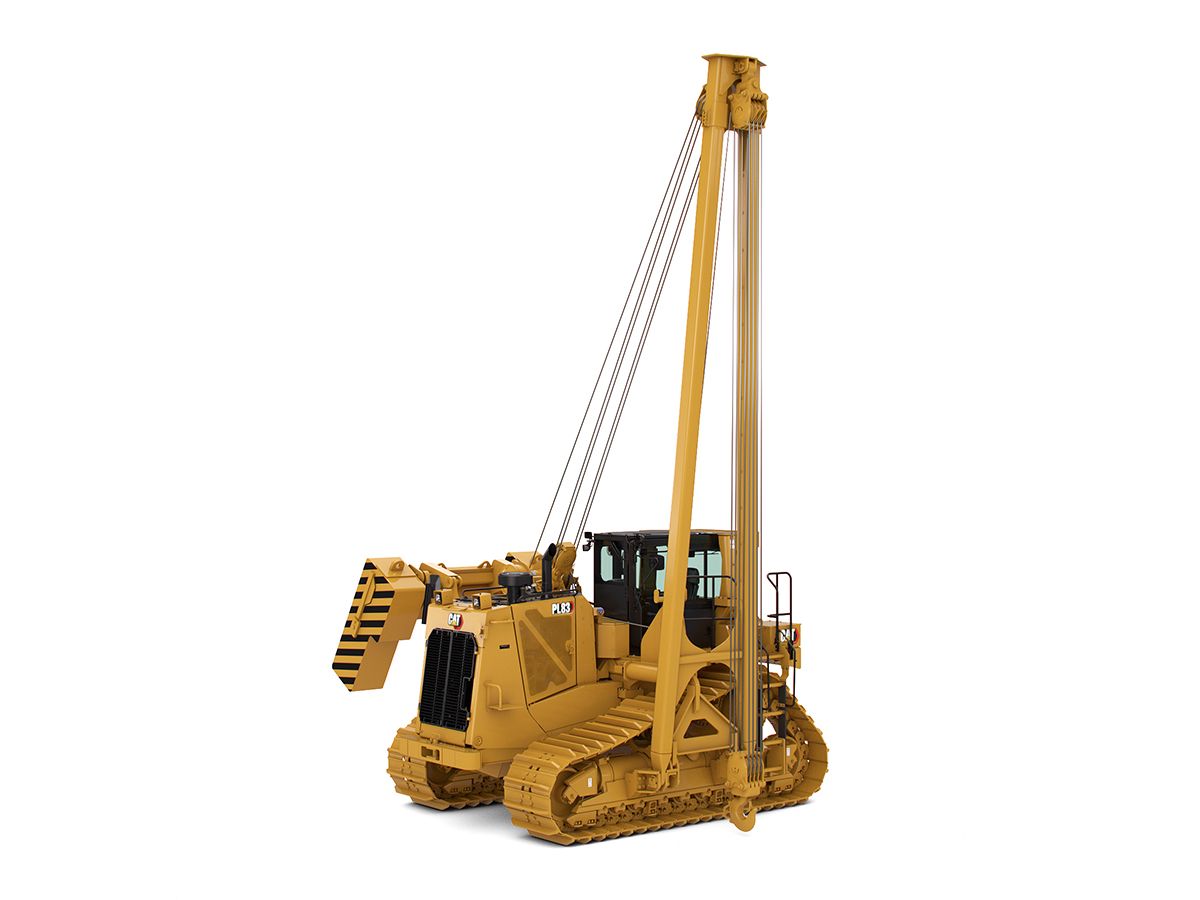

Rohrverleger von Cat® sind seit Jahrzehnten der Standard in der Rohrverlegungsbranche. Angesichts der besonders hohen Anforderungen an die Produktionsleistung der Rohrverlegungsfirmen werden diese langlebigen und zuverlässigen Maschinen weltweit vom Cat-Händlernetz betreut. Cat-Rohrverleger sind exakt an die speziellen Anforderungen der Kunden ausgelegt. Und wie jede andere Cat-Maschine überzeugen die Cat-Rohrverleger durch eine lange Nutzungsdauer, durch Wartungsfreundlichkeit und die Möglichkeiten der Maschinenaufarbeitung, um die Vorhalte- und Betriebskosten gering zu halten. Der PL83 ist die Lösung für alle Kunden, die nach mehr Hubvermögen, besserer Neigungsfähigkeit, Bedienerfreundlichkeit, Leistung und Transportfähigkeit suchen.

Motor

Maßeinheiten:
Engine Model Cat® C15 ACERT™ Cat® C15 ACERT™ Less
Schwungradleistung 319.0 PS 238.0 kW Less
Tier 4 Final/Stufe IV: Nettoleistung (Nennleistung**) – ISO 9249/SAE J1349 319.0 PS 238.0 kW Less
Tier 4 Final/Stufe IV: Nettoleistung (Nennleistung**) – ISO 9249/SAE J1349 (DIN) 323.0 PS 323.0 PS Less
Tier 3/Stufe IIIA entsprechend: Nettoleistung (Nennleistung****) – ISO 9249/SAE J1349 329.0 PS 245.0 kW Less
Tier 3/Stufe IIIA entsprechend: Nettoleistung (Nennleistung****) – ISO 9249/SAE J1349 (DIN) 333.0 PS 245.0 PS Less
Anmerkung (2) **Nenndrehzahl 1900/min **Nenndrehzahl 1900/min Less
Anmerkung (4) ****Nenndrehzahl 1850/min ****Nenndrehzahl 1850/min Less

Rohrverleger

Hubvermögen 170000.0 lb 77111.0 kg Less

Weights

Einsatzgewicht 111316.0 lb 50492.0 kg Less
Shipping Weight 85880.0 lb 38954.5 kg Less

Bauteile

Standardausleger 3148.0 lb 1431.0 kg Less
Langausleger 3458.0 lb 1572.0 kg Less
Abnehmbares Kontergewicht (12 Platten) Einzelplatte 1603.0 lb 727.0 kg Less
Insgesamt abnehmbares Kontergewicht* 19233.0 lb 8724.0 kg Less

Unterwagen

Spurweite 92.0 in 2337.0 mm Less
Tragende Kettenlänge 12.2 ft 3715.0 mm Less
Bodenkontaktfläche 8215.0 in² 5.3 m² Less

Laufwerk

Breite der Standard-Bodenplatten 30.0 in 710.0 mm Less

Abmessungen (ca.)

Maschinenbreite (Standard-Bodenplatten) 10.7 ft 3.25 m Less
Maschinenbreite (ausgefahrenes Kontergewicht) 19.9 ft 6.06 m Less
Maschinenbreite (eingezogenes Kontergewicht) 13.5 ft 4.11 m Less
Maschinenbreite (ohne Kontergewicht/Ausleger) 12.7 ft 3.86 m Less
Maschinenhöhe (über Kontergewicht) 11.2 ft 3.4 m Less
Maschinenhöhe (Kabine und Überrollschutz) 11.6 ft 3.53 m Less
Auslegerhöhe (bei SAE 1,22 m [4'] Ausladung) 7,31-m-(24')-Ausleger 26.3 ft 8.02 m Less
Auslegerhöhe (bei SAE 1,22 m [4'] Ausladung) 8,53-m-(28')-Ausleger 30.3 ft 9.25 m Less

Klimaanlage

Klimaanlage Die Klimaanlage dieser Maschine enthält das fluorierte Treibhausgaskältemittel R134A ("Global Warming"-Potenzial = 1430). Die Anlage enthält 2,5 kg des Kältemittels, was einem CO2-Äquivalent von 3,575 metrischen Tonnen entspricht. Die Klimaanlage dieser Maschine enthält das fluorierte Treibhausgaskältemittel R134A ("Global Warming"-Potenzial = 1430). Die Anlage enthält 2,5 kg des Kältemittels, was einem CO2-Äquivalent von 3,575 metrischen Tonnen entspricht. Less

Rohrverleger

PL83 Standardausrüstung

ELEKTRIK
  • Rückfahr-Warneinrichtung
  • Vier wartungsfreie Heavy-Duty-Batterien
  • Umformer 12 V, 10 A mit einem Anschluss
  • Warnhorn, vorn
  • Leuchten, zwei vorn, zwei hinten
  • Fremdstartanschluss
  • Maschinentrennschalter
  • Maschinendiagnosestecker
  • Endschalter für Ausleger und Gegengewicht

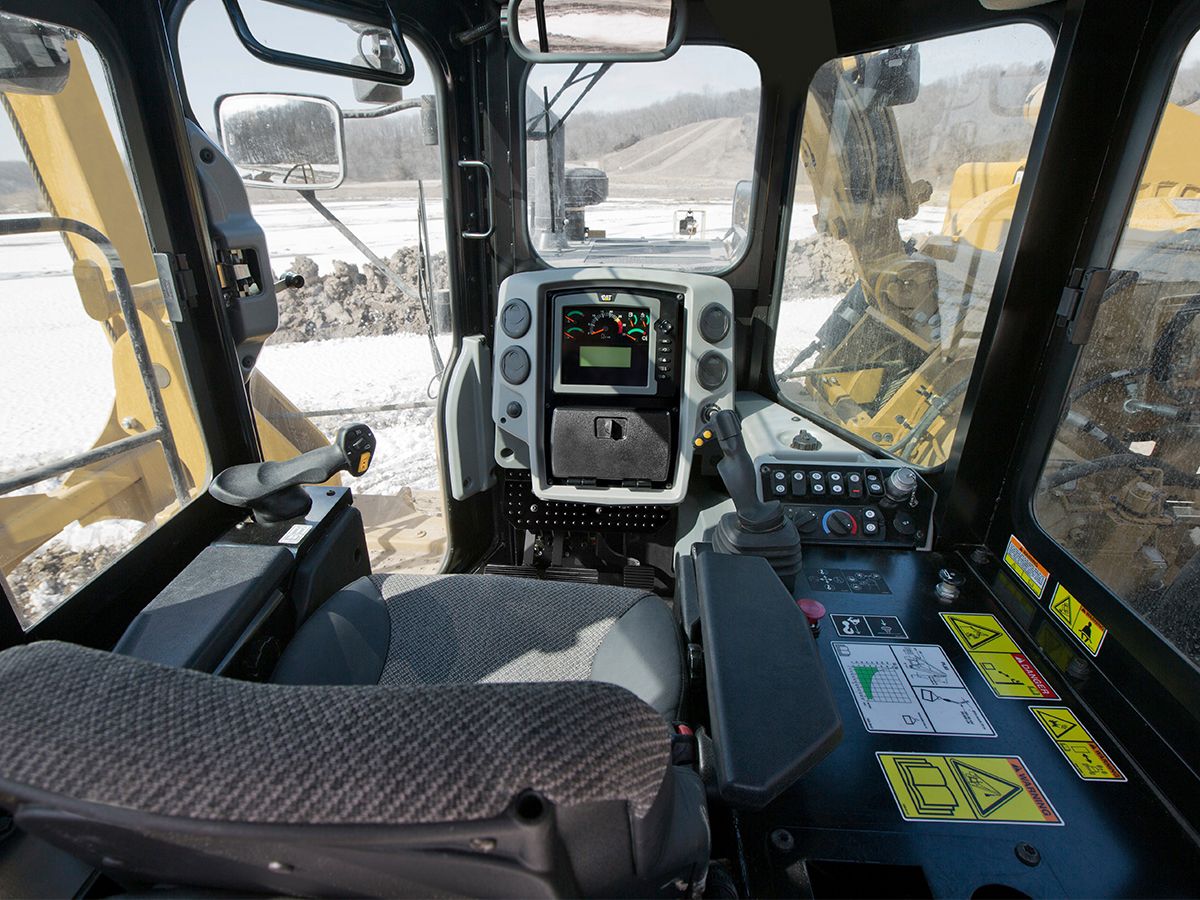

ARBEITSUMGEBUNG
  • Armlehnen, verstellbar
  • Sicherheitssperrschalter, Hydraulik-Bedienelemente
  • Advisor-Bedienoberfläche: – elektronisches Überwachungssystem – Diagnose-Informationen – Fahrereinstellungen
  • Überrollschutz
  • Gasreduzierpedal
  • Zwei Bremspedale
  • Automatiksicherheitsgurt
  • Heizung und Belüftung
  • Differenziallenkung mit Tastschaltknöpfen
  • Ablagefach

ROHRVERLEGER
  • Block und Haken mit Klinke
  • Kontergewichte, segmentierter Teleskoparm
  • Winden, hydraulisch betätigt und elektronisch gesteuert

ANTRIEBSSTRANG
  • Dieselmotor C15 ACERT: – Elektronisch geregelte Einspritzung (EUI, Electronic Unit Injection) – Nachbehandlung – Erfüllt Tier 4 Final/ Stage IV oder Tier 3/Stage IIIA gleichwertige Emissionsnormen, je nach Verkaufsregion
  • ATAAC (Air-To-Air Aftercooler, luftgekühlter Ladeluftkühler)
  • Hochleistungs-Kühlsystem in einer Ebene
  • Langzeitkühlmittel bis -37 °C (-34 °F)
  • Elektrischer Anlasser, 24 V
  • Hydraulischer Stillstands-Umkehrlüfter, elektronisch gesteuert
  • Luftfilter mit elektronischer Wartungsanzeige
  • Seitenantriebe mit zweistufiger Planetenuntersetzung und vier Planetenrädern
  • Kraftstoffentlüftungspumpe, elektrisch
  • Feststellbremse mit elektronischer Betätigung
  • Vorreiniger mit Schichtrohr-Staubauswerfer
  • Vorabscheider
  • Ätherstarthilfe
  • Differenzialwandler
  • Elektronisch gesteuert: – Lastschaltgetriebe, 3V/3R
  • Turbolader, Ladedruckregler
  • Wasserabscheider

LAUFWERK
  • Tragrolle
  • Laufrollenrahmen
  • Hydraulische Kettenspanner
  • Geteilte Kettenendglieder
  • Ungefedertes Laufwerk
  • Laufrollen und Leiträder mit Dauerschmierung
  • Zahnkranzsegmente, auswechselbar
  • Laufrollenschutz
  • Normaleinsatz-Bodenplatten, 760 mm (30"): - ölgeschmierte Kette (48 Segmente) mit Bolzensicherung

SONSTIGE STANDARDAUSRÜSTUNG
  • Rammschutz vorn, mit Abschleppvorrichtung
  • HD-Zugvorrichtung
  • Öko-Ablassventile: – Motoröl – Kühlmittel – Hydrauliköl – Wandlerflüssigkeit – Kraftstoff – Antriebsstrang- und Getriebeöl
  • Motorverkleidungen mit Lüftungsschlitzen
  • Motorhaube mit Lüftungsschlitzen
  • Bodenschutzplatten, schwenkbar
  • Schwenkbarer Kühlerschutz
  • Hydraulikpumpen separat für Lenkung und Arbeitsgeräte
  • Hydrauliksystem, elektronisch aktiviert für Haken, Ausleger und Kontergewichte
  • Hydraulikölkühler

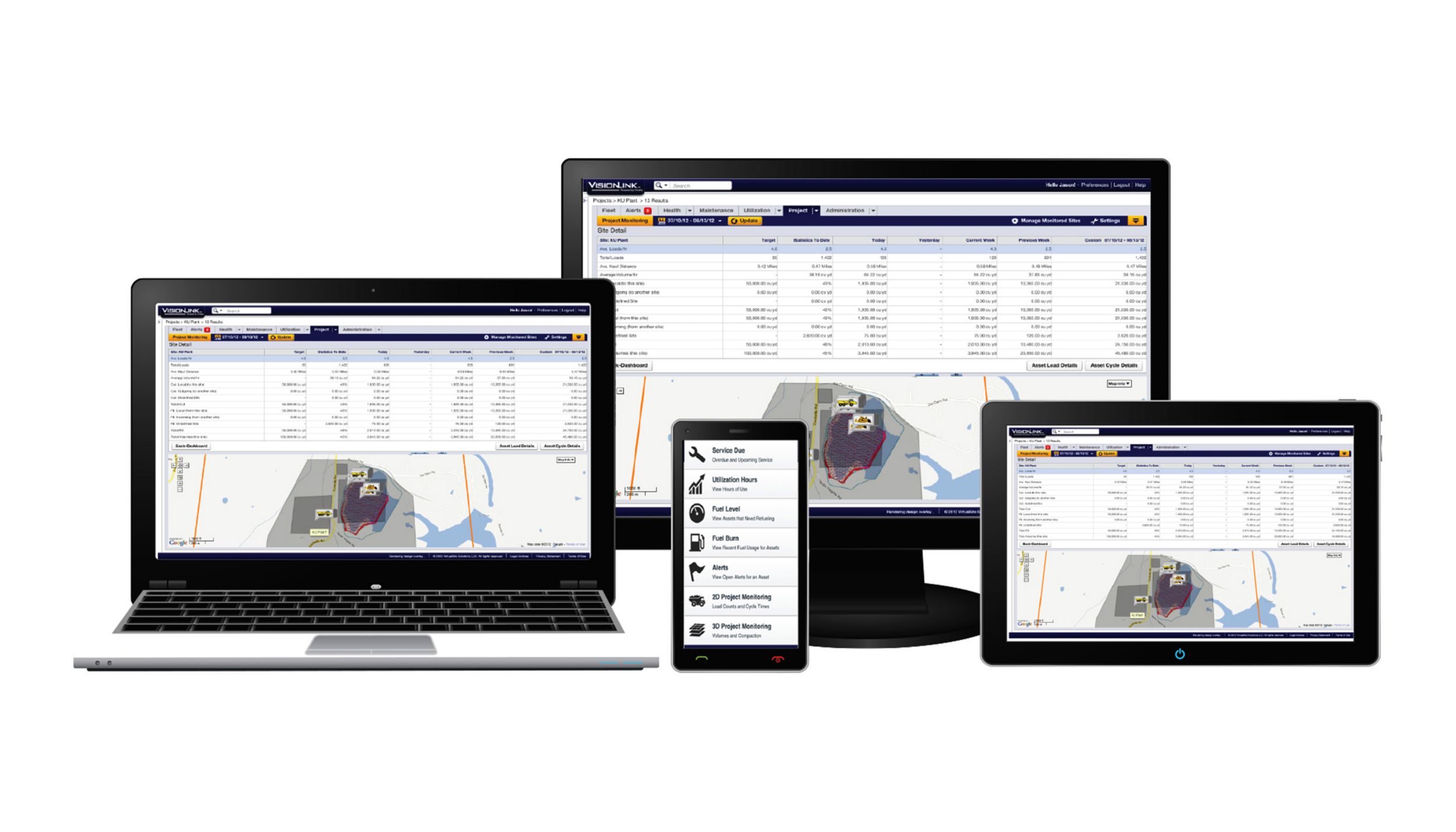

  • Product Link-Vorrüstung
  • S·O·S-Probenzapfventile
  • Differenziallenkung, elektronisch gesteuert
  • Vandalismusschutz für Flüssigkeitsbehälter
