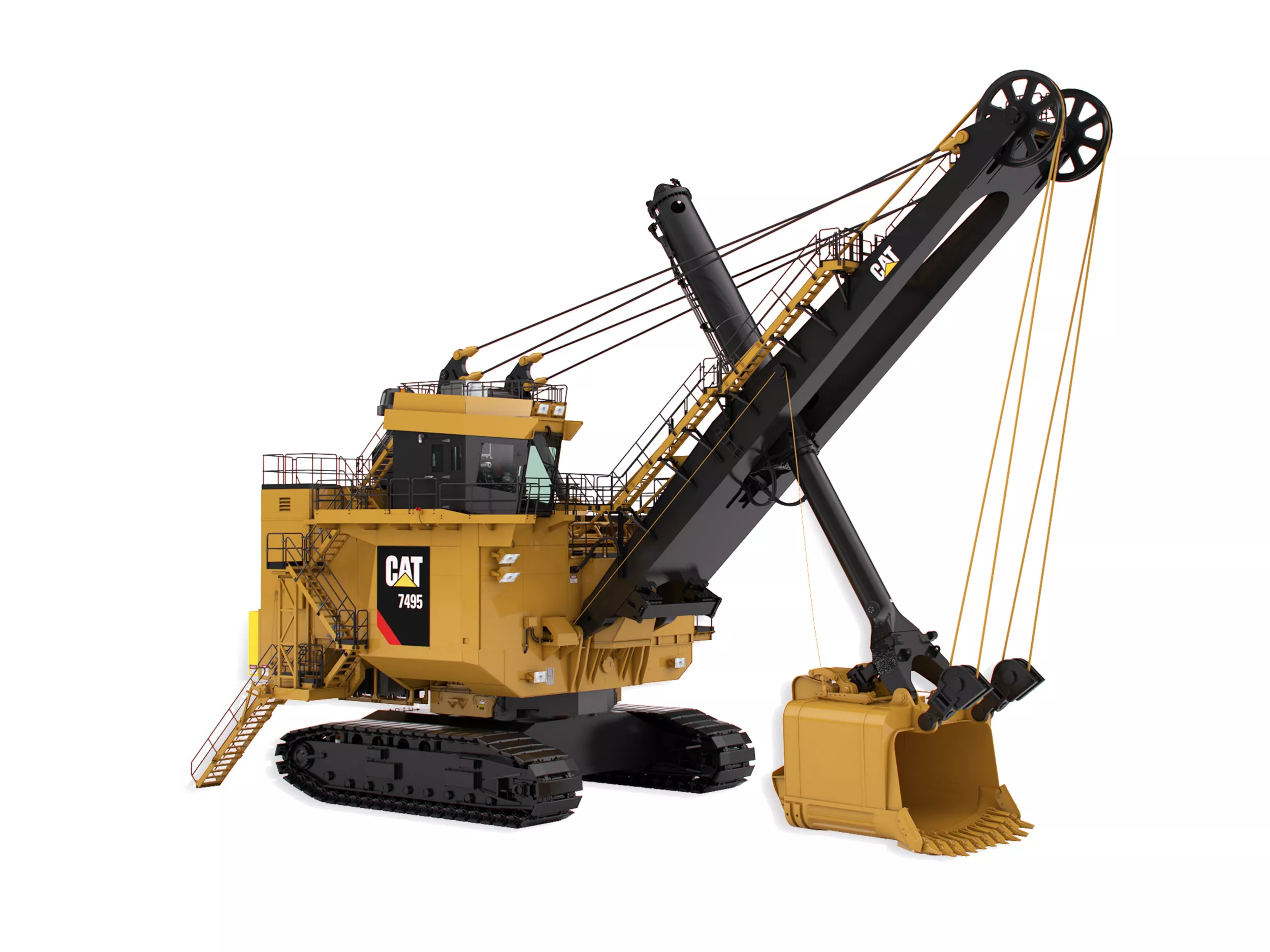

7495 avec technologie HydraCrowd

< Retour

Financement et Assurances
En savoir plus
Afficher les téléchargements de produits
Oui, je souhaite recevoir les prochaines communications marketing (telles que les courriers électroniques) de Caterpillar Inc., ses sociétés affiliées, ses filiales du monde entier et du réseau de concessionnaires Caterpillar. Que vous décidiez de recevoir ou non ces communications marketing, Caterpillar continuera de vous envoyer des messages transactionnels ou de service, en particulier ceux qui concernent l'un de vos comptes chez nous.

Vue d'ensemble

Les pelles électriques à câbles enlèvent avec succès des morts-terrains et du minerai dans les exploitations du monde entier depuis plus d'un siècle. Guidés par la vision de rendre ces machines extrêmement productives plus sûres, plus fiables et encore plus productives, nous avons remis en cause la situation actuelle et construit une pelle électrique à câbles encore plus performante.

Dimensions

Charge utile du godet 120.0 t 109.0 t Less
Capacité du godet 30,6-61,2 m3 (40-80 yd3) 30,6-61,2 m3 (40-80 yd3) Less
Charge utile du godet (jusqu'à 109 tonnes [120 tons] sur demande) 120.0 t 109.0 t Less

Poids

Poids de travail, avec godet et maillons standard 3066000.0 lb 1390714.0 null Less
Lestage (fourni par le client) 667150.0 lb 302614.0 null Less
Remarque Ces poids varient légèrement en fonction du godet et des options sélectionnées. Ces poids varient légèrement en fonction du godet et des options sélectionnées. Less

Structures principales

Support à chenilles : nombre et diamètre des rouleaux – inférieurs (16) 41.9 ft 12.8 m Less
Support à chenilles : nombre et diamètre des rouleaux – inférieurs arrière (2) 36.0 ft 11.0 m Less
Support à chenilles : zone de roulement totale réelle (roulements de 200,7 cm) 36,1 m2 (374 kPa) ; 388,6 ft2 (54,2 psi) 36,1 m2 (374 kPa) ; 388,6 ft2 (54,2 psi) Less

Système de lubrification

Composants Six pompes (quatre pour le lubrifiant et deux pour la graisse) sont situées dans une installation de lubrification isolée à double parois. Six pompes (quatre pour le lubrifiant et deux pour la graisse) sont situées dans une installation de lubrification isolée à double parois. Less
Type Le système à ligne unique applique le lubrifiant et la graisse via le PLC. Le système à ligne unique applique le lubrifiant et la graisse via le PLC. Less

Circuit électrique

Alimentation : demande moyenne sur 15 minutes 926-1 297 kW 926-1 297 kW Less
Alimentation : puissance maximale 3 706 kW 3 706 kW Less
Alimentation : tension Triphasé, 50/60 Hz, 7 200 V (autres tensions disponibles pour répondre aux besoins des clients.) Triphasé, 50/60 Hz, 7 200 V (autres tensions disponibles pour répondre aux besoins des clients.) Less
Entraînement Système d'entraînement Acutrol IGBT Système d'entraînement Acutrol IGBT Less
Exigences du circuit de distribution : machine sur circuit séparé 4000 kVA 4000 kVA Less
Tension du circuit (nominale) 50/60 Hz, 7 200 V 50/60 Hz, 7 200 V Less
Éclairage (1) Projecteurs HPS aux pieds de la flèche, partie supérieure du châssis en A, carter de la machine, installation de lubrification, poste de commande et local polyvalent. Projecteurs HPS aux pieds de la flèche, partie supérieure du châssis en A, carter de la machine, installation de lubrification, poste de commande et local polyvalent. Less
Éclairage (2) Lampes à incandescence pour projecteurs au sol et passerelles. Lampes à incandescence pour projecteurs au sol et passerelles. Less

Dimensions/Plages de fonctionnement

Hauteur de vidage maximale 28.9 ft 8.8 m Less
Poids en ordre de marche 3066000.0 lb 1390714.0 null Less

Train avant

Poussée (2) (En option) Le câble de poussée est composé d'un moteur, d'un frein, d'un tambour et d'engrenages. (En option) Le câble de poussée est composé d'un moteur, d'un frein, d'un tambour et d'engrenages. Less
Flèche : flèche Acier soudé résistant aux chocs Acier soudé résistant aux chocs Less
Flèche : poulies de pointe de flèche À rainures jumelles, trempées au chalumeau À rainures jumelles, trempées au chalumeau Less
Flèche : épaisseur des parois (nominale) 2.75 in 70.0 mm Less
Poussée (3) Le système HydraCrowd utilise un grand vérin hydraulique pour déplacer le bras du godet vers l'avant et vers l'arrière. Le système HydraCrowd utilise un grand vérin hydraulique pour déplacer le bras du godet vers l'avant et vers l'arrière. Less
Poussée (4) (En option) Le câble de poussée avec mécanismes de poussée est situé sur la partie centrale avant du châssis pivotant. (En option) Le câble de poussée avec mécanismes de poussée est situé sur la partie centrale avant du châssis pivotant. Less
Poussée (5) Le châssis hydraulique HydraCrowd est situé sur la partie centrale avant de la plate-forme du châssis pivotant. Le châssis hydraulique HydraCrowd est situé sur la partie centrale avant de la plate-forme du châssis pivotant. Less
