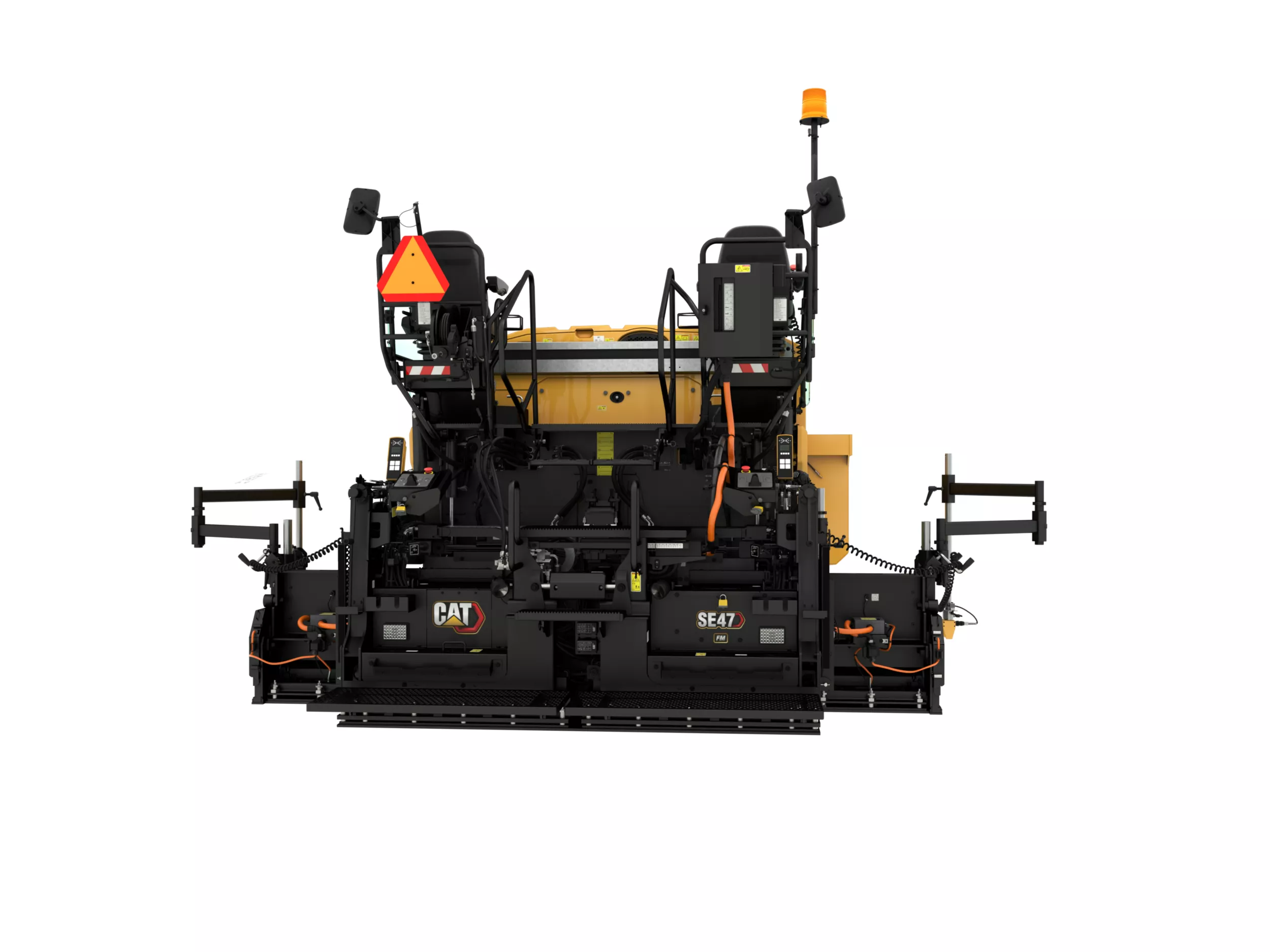

Tables Table vibrante SE47 FM (4B5)
Demander un devis Trouver concessionnaireCaractéristiques clés
- Poids standard
- 6073 lb
- 2755 kg
- Plage de pose standard
- 2,4 - 4,7 m (8' - 15' 6")
- 2,4 - 4,7 m (8' - 15' 6")
- Largeur de pose maximale
- 20.5 ft
- 6.25 m
Aperçu

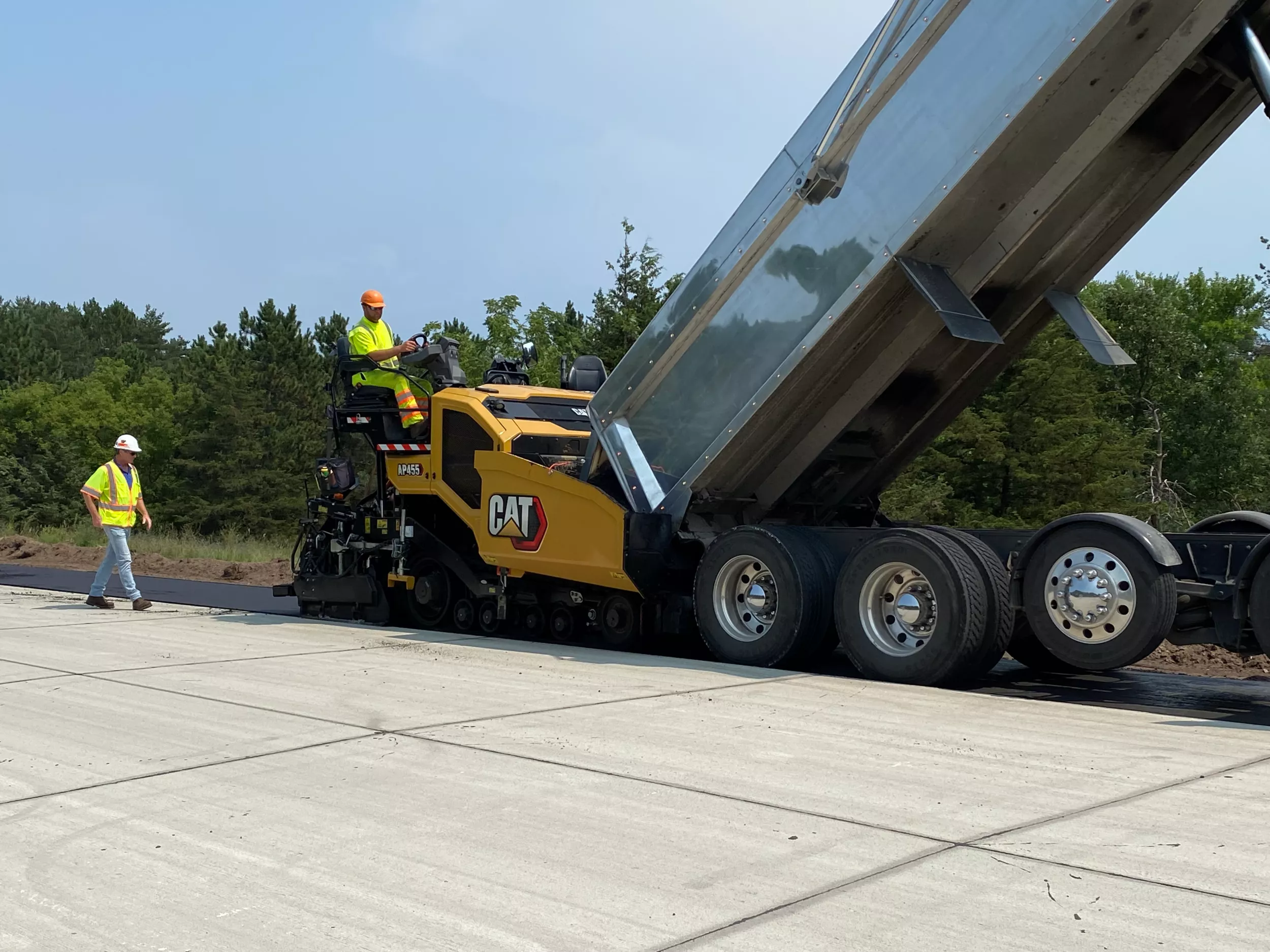

Polyvalence de l'application
La table SE47 FM Cat® offre une grande polyvalence d'application grâce à ses multiples options de bermes et à son faible encombrement qui permet de travailler près des bordures et des obstacles. Cette table est parfaitement adaptée à l'espace urbain, aux parkings, aux routes de campagne et à de nombreuses autres applications de pose de revêtement à largeur variable.
Avantages
Un résultat de grande qualité
Les rallonges à montage avant permettent des réglages de largeur rapides, tandis que les rallonges rigides et les vannes d'extrémité chauffées en option offrent des textures de revêtement solides et des joints propres.
Facilité d'utilisation
Un fonctionnement simple grâce à des panneaux de commande intuitifs et faciles à utiliser et une commande à distance en option située sur les rallonges.
Une polyvalence accrue
Une faible empreinte au sol et une conception polyvalente pour la pose de revêtement urbaine et d'autoroute, incluant des options de bermes
Caractéristiques en un coup d'œil
Polyvalence de l'application
- La gamme de pose de 2,44 m à 4,7 m (8' à 15' 6") et la largeur maximale de 6.25 m (20' 6") permettent une polyvalence en terme d'application, urbaine ou d'autoroute.
- Les applications courantes comprennent les parkings, les routes de ville ou de campagne, les rues de lotissements et les autoroutes
- Les rallonges montées à l'avant facilitent les manoeuvres autour des obstacles en offrant la possibilité de les rétracter sans d'abord enlever le matériau de la rallonge
- Les options de bermes motorisées offrent la possibilité de créer une berme de 305 mm (12") ou 457 mm (18") de large et de différentes hauteurs, allant jusqu'à 102 mm (4")
Réglage rapide
- Les consoles de table sont équipées d'un réglage d'épaisseur d'enrobé pour les vis d'alimentation, ce qui offre la possibilité de modifier le flux des matières. Lorsqu'il est équipé de Cat® Grade Control, le réglage du rapport du convoyeur ou de la hauteur du matériau du convoyeur peut être effectué par l'intermédiaire de l'écran
- Les dispositifs exclusifs de réglage du bord de fuite de la plaque lisseuse aident à conserver une surface plane sur toute la largeur de la table, afin d'améliorer la qualité de la pose et augmenter la durée de vie de la plaque lisseuse
- L'angle d'attaque de la rallonge est facilement accessible à partir de la partie supérieure du châssis de la rallonge
- Les réglages des pré-spatules intérieur et extérieur sont connectés afin de fournir une modification en un seul point qui assure un réglage homogène sur toute la longueur de la table
- Les butées de dévers aident à maintenir les performances

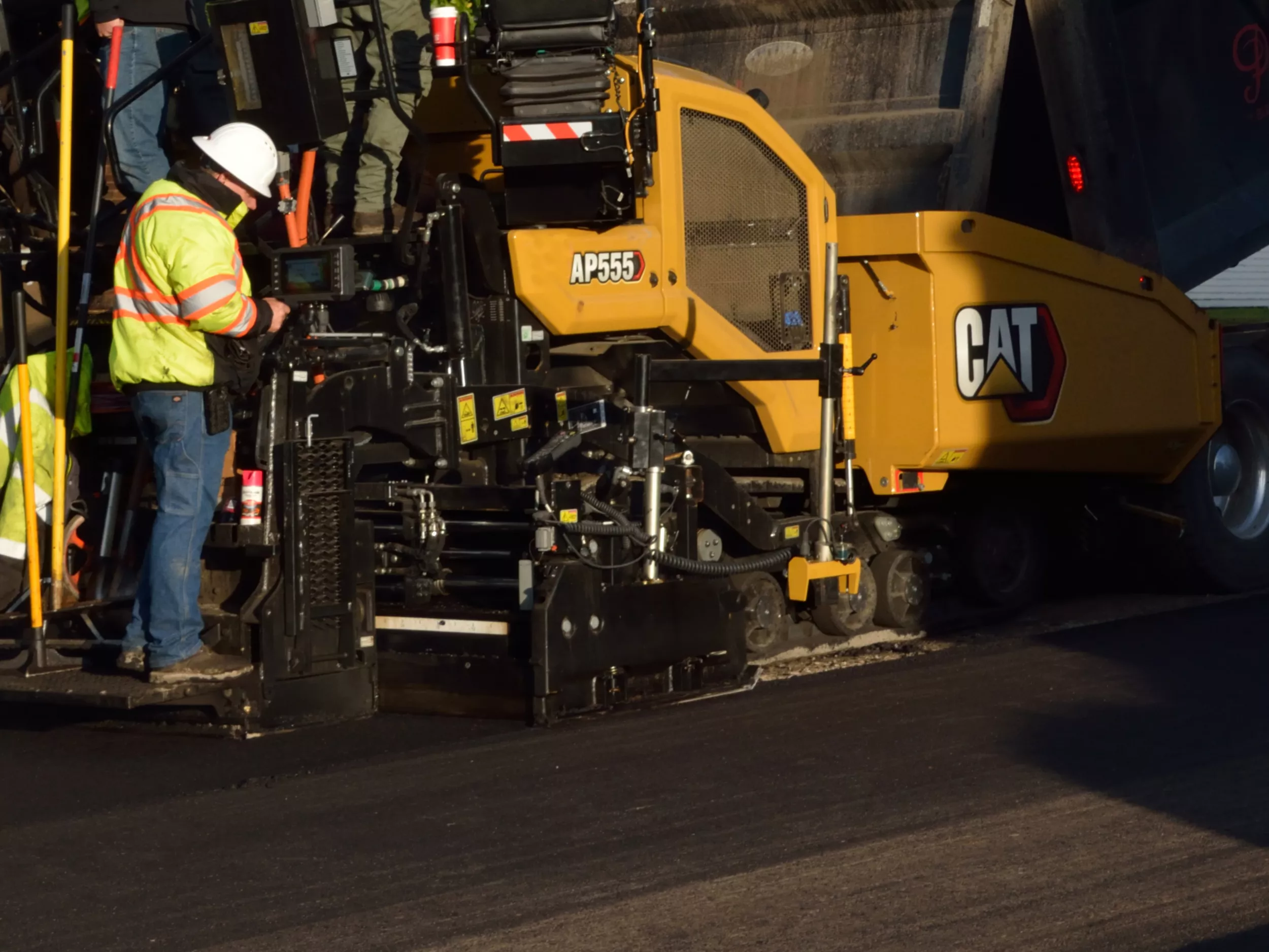

Flux des matières fluide
- Les largeurs de plaques lisseuses de 610 mm (24") sur la principale et de 210 mm (9") sur les rallonges offrent un débit fluide
- L'option de vanne d'extrémité chauffée améliore le débit de matériau pour de meilleurs joints longitudinaux
- Les vérins d'extension en ligne et la conception de châssis rigide diminuent la déflexion des rallonges pour une meilleure qualité de revêtement
Chauffage rapide, distribution régulière
- Chauffage de plaque lisseuse en seulement 25 minutes jusqu'à 130º C (266º F)
- La surveillance de zone exclusive permet de maintenir le chauffage en cas de défaillance d'un capteur de température
- Les éléments de chauffage durables, associés à la surveillance de zone, aident à assurer une distribution de chaleur homogène et des textures d'asphalte régulières

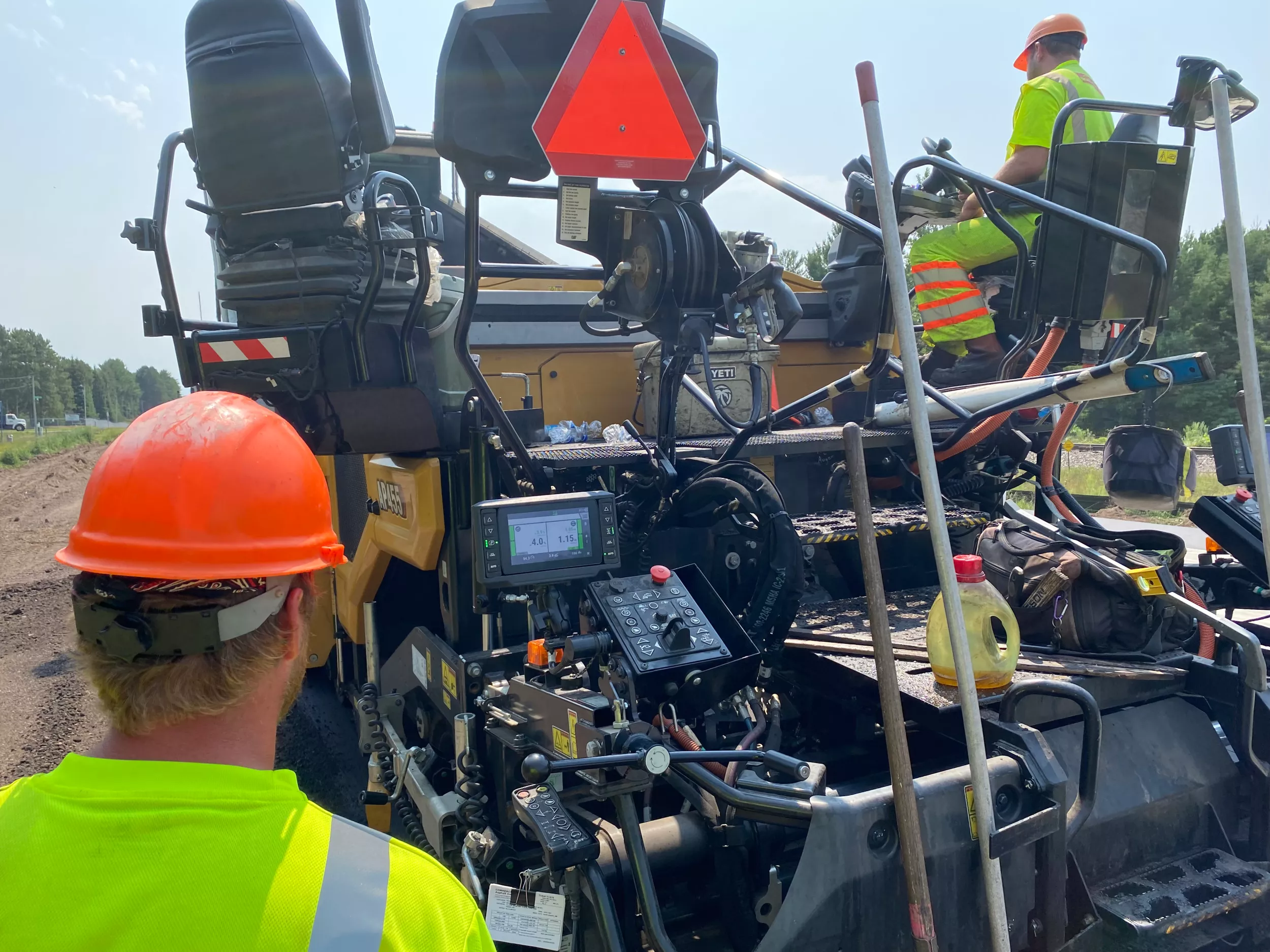

Facilité d'utilisation
- Système de commande proportionnelle des rallonges assurant un réglage en douceur lors des changements de largeur de revêtement
- Les consoles de table sont équipées d'un cadran de hauteur d'enrobé pour les vis d'alimentation et les convoyeurs, ce qui offre la possibilité de modifier le flux des matières
- Les commandes de hauteur et de dévers de rallonge permettent aux conducteurs de rapidement régler les angles et les textures de surface du revêtement
Commande suspendue (en option)
- La commande du circuit d'alimentation indépendante intègre des fonctions manuelle et de pause pour chaque vis d'alimentation et convoyeur
- Fonction d'arrêt d'urgence du moteur
- Des réglages simples des équipements de berme et de point de remorquage peuvent facilement être effectués, en disposant d'une bonne visibilité en se plaçant à distance
Commande Cat® Grade (en option)
- Système de guidage monté en usine qui aide à supprimer les irrégularités de la surface et à contrôler l'épaisseur du revêtement pour une meilleure production, des coûts d'exploitation plus faibles et une plus grande rentabilité
- Système convivial avec un affichage de textes, un mode d'écran partagé et une sélection de capteur en marche
- Une commande précise mise en œuvre grâce à un calibrage automatique en 10 points, un nivellement réel avec 5 transducteurs dans chaque capteur et une fonction de couplage transversal qui conserve l'élévation grâce au réglage de la hauteur
Kits d'entretien et de réparation
- Les kits d'entretien et de réparation de finisseur et de table comprennent les pièces nécessaires à la réalisation de réparations spécifiques
- Les pièces d'origine Cat sont fabriquées selon des caractéristiques techniques précises et conçues pour offrir des performances optimales et une disponibilité maximale
- Les kits de réparation sont identifiés par un numéro de pièce unique afin de faciliter la commande
- Certains composants sont disponibles sous la forme de kit via le concessionnaire, pour un achat au comptoir ou via l'atelier d'entretien du concessionnaire
Spécifications produit pour Table vibrante SE47 FM (4B5)
Caractéristiques de fonctionnement
| Plage de pose standard | 2,4 - 4,7 m (8' - 15' 6") 2,4 - 4,7 m (8' - 15' 6") |
| Largeur de pose maximale | 20.5 ft 6.25 m |
| Profondeur de pose maximale | 10 in 250 mm |
| Temps de chauffage - Largeur maximale | 25 minutes 25 minutes |
| Temps de chauffage - Largeur standard | 15 minutes 15 minutes |
| Gamme de la couronne | -5 % à +10 % -5 % à +10 % |
| Gamme de vitesse de vibration | de 0 à 3000 vpm de 0 à 3000 vpm |
| Gamme de hauteur des rallonges | -41 mm à +6,25 mm -41 mm à +6,25 mm |
| Gamme de dévers des rallonges | 0 % à 9 % 0 % à 9 % |
Dimensions
| Largeur minimale - Portes d'extrémité fixées | 102 in 2590 mm |
| Longueur de transport, tracteur et table | 18.1 ft 5505 mm |
| Largeur des plaques lisseuses, avant à arrière, table principale | 24 in 616 mm |
| Largeur des plaques lisseuses, avant à arrière, rallonges | 9 in 228 mm |
| Longueur - De l'avant à arrière, portes d'extrémité fixées | 86 in 2191 mm |
| Longueur - De l'avant à arrière, portes d'extrémité déposées | 59 in 1509 mm |
Table vibrante SE47 FM (4B5) Équipement standard
Livraison de matériau
- Vis d'épaisseur _ sens antihoraire ou horaire
- Vanne d'extrémité_manuelle
Poste de conduite
- Porte niveau
- Rangement verrouillable
- Porte-pelle
Commandes d'alimentation
- Couronne
- Dévers
- Hauteur de rallonge
Entretien et réparation
- Kits d'entretien et de réparation
Sécurité
- Klaxon
Table vibrante SE47 FM (4B5) Options
Poste de conduite
- Commande suspendue
- Pare-soleil _ affichage LCD
Technologie
- Commande de nivellement Cat
Sécurité
- Éclairage_route
Livraison de matériau
- Équipement de berme
- Patin d'arrêt
- Entretoise de bras de chute
- Vanne d'extrémité_chauffée
- Patin de vanne d'extrémité_bord de sécurité
- Rallonge _ 100 mm (4") angle d'attaque important
- Rallonge _ 305 mm (12")
- Rallonge _ 457 mm (18")
- Rallonge _ 610 mm (24")
- Plaque lisseuse _ queue d'aronde
- Rallonge d'encoche conique 457 mm (18")
- Traîneau vibrant _ utilisé avec l'encoche conique
