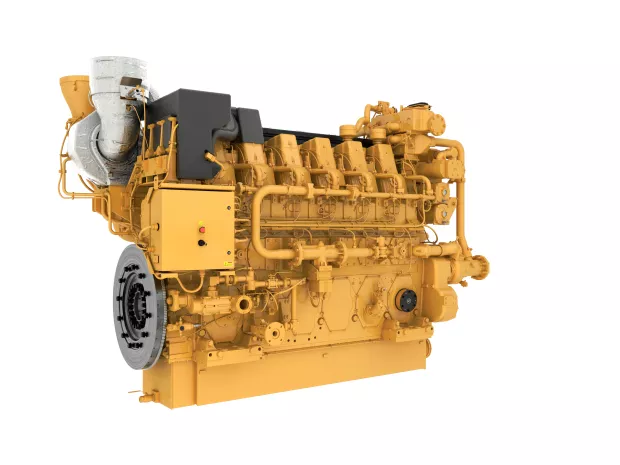

G3606 A4
技术规格
概述
G3600 A4 发动机提供一系列适用于您的气体压缩应用的动力选件。 G3600 A4 发动机提供业内最长的正常运行时间以及更长的大修间隔。 在车队中使用 G3600 A4 发动机时，操作员可享受到以下益处：几乎为零的意外停机时间、适用于具体应用场合的正确动力、最低的运营成本以及排放合规性。 适合采用 G3500B 发动机的应用包括：集中收集站、气体处理、运输和仓储应用。 Cat G3606 燃气发动机在 1000 rpm 转速时的额定功率为 1398-1499 bkW（1875-2010 bhp），符合 NSPS 现场标准。
| 最小额定功率 | 1875.0 BHP 1398.0 bkW | More |
| 最大额定功率 | 2010.0 BHP 1499.0 bkW | More |
| 排放 | 符合 NSPS 现场标准 符合 NSPS 现场标准 | More |
| 排量 | 7762.0 in³ 127.2 l | More |
| 压缩比 | 9.2:1 9.2:1 | More |
| 进气方式 | 涡轮增压后冷式 涡轮增压后冷式 | More |
| 旋转方向（从飞轮端看） | 逆时针 逆时针 | More |
| 飞轮齿数 | 255 255 | More |
| 重量（干式） | 36883.0 lb 16730.0 kg | More |
| 换油间隔 | 5000 小时 5000 小时 | More |
| 点火、保护 | 电子（ADEM™ A4） 电子（ADEM™ A4） | More |
| 冲程 | 11.8 in 300.0 mm | More |
| 缸径 | 11.8 in 300.0 mm | More |
优势和特点
排放
符合美国 2010 年 EPA 火花点火稳态 NSPS 排放标准（使用氧化催化器）
稀薄燃烧发动机技术
稀薄燃烧发动机使用大量过剩空气运行。 过剩空气在燃烧期间吸收热量，降低燃烧温度和压力，从而显著减少氮氧化物水平。 稀薄燃烧设计还提供更长的部件使用寿命和优异的油耗。
易于操作性
通过缸体上的侧盖可以检查内部部件
高级数字发动机管理
ADEM A4 发动机管理系统将速度控制装置、空气/燃料比控制装置和点火/爆震控制装置整合到了一个完善的发动机管理系统中。 ADEM A4 的改进方面包括：用户界面、显示系统、停机控制装置和系统诊断程序。
全套附件
各种出厂安装的发动机附件缩短了包装时间。
测试
每一台发动机都经过满载测试，以确保发动机发挥正常的性能
燃气发动机额定功率保护
GERP 是一项基于 PC 的程序，旨在为用于气体压缩行业的 Cat® 燃气发动机提供现场性能。 GERP 可以提供有关现场海拔、环境温度、燃油、发动机冷却液热损耗、性能数据、安装图纸、技术规格表和泵特性曲线的发动机数据。
通过全球 Cat 代理商提供产品支持
2200 多家代理商经销店 经过 Cat 工厂培训的代理商技师为您的石油发动机提供全方位服务 Cat 零件和人工保修 预防性维护协议可用于在出现故障前对发动机进行维修 S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较，以确定：- 发动机内部部件的状况 - 是否存在多余的油液 - 是否存在燃烧副产品 - 特定于现场的换油周期
80 年以上的发动机制造经验
超过 80 年的燃气发动机生产经验 由于拥有这些制造流程，Caterpillar 能够生产优质、可靠的产品 - 铸造的发动机缸体、缸盖、缸套和飞轮外壳 - 机器的关键部件 - 组装整个发动机
网站
有关您的所有石油动力要求，请访问 www.catoilandgasinfo.com。
设备
G3606 A4 标配设备
进气系统
- 空气滤清器 — 标准负荷进气口适配器
控制系统
- A4 控制系统 — 提供整合了空燃比控制和单独气缸点火正时控制的电子调速功能
- 电气系统和仪表经过认证，适用于第 I 类第 2 子类 D 组危险场所。 包括整个 ADEM A4 系统和可选的控制面板。
冷却系统
- 水套水泵
- 水套水自动调温器和壳体
- 后冷器/机油冷却器泵
- 后冷器/机油冷却器自动调温器和外壳
- 两级后冷器
- 水套水加热器连接
- 标准 ANSI 连接
排气系统
- 干式排气歧管
- 单一垂直出口适配器
- 不锈钢封装绝缘层
飞轮和飞轮外壳
- SAE 标准旋转装置
燃油系统
- 进气阀 — 以电子方式控制供油压力
点火系统
- A4 控制系统 — 感应各个气缸的爆震并控制各个气缸正时
润滑系统
- 曲轴箱通气孔（安装在顶部）
- 机油冷却器
- 机油滤清器
- 油底壳排放阀 — 前部和后部
安装系统
- 发动机安装底脚（共 6 个）
保护
- 带清洁循环的电子切断系统
- 曲轴箱防爆安全阀
- 断气阀
起动系统
- 空气起动系统
常规
- 油漆 — Cat 黄
- 减振器
G3606 A4 选装设备
进气系统
- 带预滤器的重负荷空气滤清器
充电系统
- 35A 和 65A 充电交流发电机 － 经过 CSA 认证
排气系统
- 伸缩波纹管适配器
- 排气管扩张器
- 焊接法兰
燃油系统
- 燃油滤清器
- 燃气压力调节器
- 伸缩接头
仪器
- LCD 显示面板
- 远程数据监控和速度控制
- 彩色 HMI 显示屏
- 可兼容 Cat® Electronic Technician（ET）和数据视图
- 支持 Modbus 和以太网
润滑系统
- 空气或电机驱动型预润滑
- 双机油滤清器
- 右侧维修服务
- 润滑油补充系统
安装系统
- 安装板（一套 4 个）
- 额外安装支脚（一套 2 个）
- 额外安装板（一套 2 个）
动力输出
- 前短轴
起动系统
- 空气减压阀
常规
- 发动机盘动装置
- 减振器护罩
