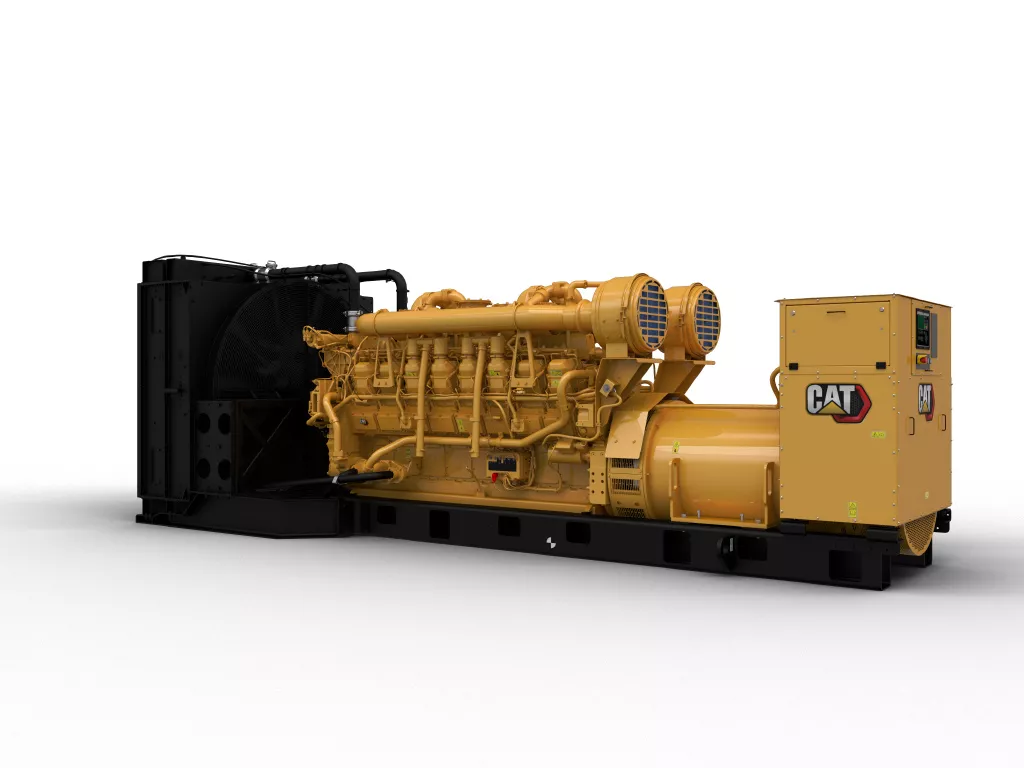

采用动态气体混合技术的 3516B

< 后退

融资和保险
了解详情
查看产品下载
是,我希望接收 Caterpillar Inc.、其全球分支机构和子公司以及 Caterpillar 代理商网络日后发送的营销传播材料(如电子邮件)。无论您是否决定接收此类营销传播材料,Caterpillar 都会继续发送服务/交易信息,包括与您向我们注册的任何帐户(如有)有关的信息。

概述

生产石油和天然气是一项复杂的任务,需要使用专用的发电设备。 采用动态气体混合技术的 Cat 3500 发电机组可以将柴油替换为低成本的气体,因此降低了拥有成本和运营成本。 这些发电机组是专门为油田设计的,将数十年的柴油和燃气发动机经验与最新的电子装置相结合,以确保实现最高的性能、最佳的双燃料运行效果、更低的排放和简化的操作员界面。全球的 Cat 代理商网络是 Cat 发电机组的坚强后盾,可以随时为您的业务提供技术支持、维修、零件和保修。带有动态气体混合套件的 3516B 发电机组。 在 50 Hz(1500 rpm)时的额定功率为 1600 ekW(2000 kVA)。

发动机技术规格

单位:
最大额定功率 1600 ekW(2000 kVA) 1600 ekW(2000 kVA) Less
最小额定功率 1600 ekW(2000 kVA) 1600 ekW(2000 kVA) Less
排放/燃油策略 未经认证 未经认证 Less
进气方式 涡轮增压后冷式 涡轮增压后冷式 Less
歧管类型 干式 干式 Less
缸径 6.69 " 170.0 mm Less
冲程 7.48 " 190.0 mm Less
排量 4211.0 in3 69.0 L Less
发动机控制和保护 ADEM A4 ADEM A4 Less
发电机组控制 EMCP 4.4 EMCP 4.4 Less
发电机 SR4B SR4B Less
燃油系统 EUI EUI Less
频率(转速) 50 Hz(1500 rpm) 50 Hz(1500 rpm) Less

液体容量

燃油 压缩天然气(CNG)、液化天然气(LNG)、气田天然气、天然气和柴油 压缩天然气(CNG)、液化天然气(LNG)、气田天然气、天然气和柴油 Less
润滑油系统(加注) 107.0 gal 405.0 L Less
冷却系统(发动机) 62.0 gal 233.0 L Less

尺寸

长度 260.6 " 6619.0 mm Less
宽度 94.4 " 2397.0 mm Less
高度 99.5 " 2528.0 mm Less
重量 41888.0 lb 19000.0 kg Less

动态气体混合系统

- 在保持柴油性能和发动机安全运行的同时,实现高达 70% 的燃料替换- 闭合回路控制系统能够在业界最宽的负载范围内实现业界最高的燃料替换率- 保持传统的柴油发电机组功率和瞬态响应性能- 可接受各种质量的燃气并在燃油质量发生变化时自动进行调节,无需进行现场校准- EMCP 4.4 控制面板具有简化的钻机集成、远程监控能力,并能够从单个点检修发动机、发电机和动态气体混合功能- 充分利用 G3516 产品系列的现有硬件,最大限度减少对核心柴油发动机的改造- 保持在石油应用场合中久经考验的现有柴油维护和大修周期

发动机设计

- 引领市场的功率密度- 久经考验的可靠性和耐用性- 稳健的设计延长了使用寿命并降低了拥有成本和运营成本- 在石油应用场合中久经考验的超长大修周期- 核心发动机部件可以在大修时修整和重复使用

安全

- 仪表板上的紧急停机按钮- 具有空气切断阀和防爆安全阀- 可配置的警报和停机功能- 为客户自备的输入装置提供了额外的警报开关- 灭火器

简化了安装和定制

EMCP 4.4 控制面板使用标准的通信协议,可以与钻机监控设备轻松集成以跟踪发动机运行状况和替换性能- 并联和负载共享能力- 柴油和天然气控制装置完全集成到一个发动机控制单元中- 可以从单个点操作发电机组和动态气体混合系统- 当检测到燃气供应时,动态气体混合系统会自动激活

定制组件

对于任何石油应用,信赖 Caterpillar 使用定制工厂发电机组和机械套件满足您的项目需求。 通过与我们的当地代理商协作,可以对 Cat 发动机、发电机、控制装置、散热器和变速箱进行定制和搭配,以便形成一个独一无二的解决方案。 定制组件可以在全球范围内获得支持,起动后将享有一年的保修。

通过全球 Cat 代理商网络提供产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商技师为您的 Cat 石油产品提供全方位服务- 全球范围内的零件供应、维修和保修- 预防性维护协议可用于在出现故障前对发动机进行维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较,以确定:• 内部发动机部件的状态• 是否存在多余的油液•是否存在燃烧副产品• 特定于现场的换油周期

超过 80 年的发动机制造经验

由于拥有这些制造流程,Caterpillar 能够生产优质、可靠的产品。

网站

有关您的所有石油动力要求,请访问 www.catoilandgasinfo.com。

采用动态气体混合技术的 3516B标配设备

进气系统
  • 后冷器芯 — 耐腐蚀
  • 标准负荷空气滤清器 — 带烟灰过滤器
  • 保养指示器
  • 灭火器

控制系统
  • ADEM A4 ECU
  • 用于燃烧反馈传感器的 ISM(集成式传感器模块)
  • 废气温度传感器

冷却系统
  • 散热器冷却 - 陆地
  • 出口可控自动调温器和壳体
  • 水套水泵 — 齿轮驱动
  • 双出口
  • 齿轮驱动型离心后冷器冷却泵(SCAC)

柴油燃油系统
  • 燃油滤清器
  • 输油泵
  • 燃油软管
  • 燃油注油泵
  • 电子控制单体喷油器

排气系统
  • 排气伸缩接头、适配器和法兰
  • 两个带水冷式轴承的涡轮增压器

飞轮和飞轮外壳
  • SAE 00
  • SAE 标准旋转装置

气体燃料系统
  • 低压调节器
  • 电子促动的燃油控制阀
  • 气体燃料加热器
  • 电子控制的气体切断阀
  • 气体感应喷嘴
  • 经过 CSA 认证的气体电子零部件

仪器
  • 模拟仪表
  • EMCP 4.4 控制面板

润滑系统
  • 曲轴箱通气孔
  • 机油冷却器
  • 机油滤清器
  • 较浅的油底壳
  • 油底壳排放阀

安装系统
  • 油田底座
  • 重负荷陆地钻机内部底架 — 通过三点安装到油田底座

动力输出
  • 辅助传动装置

保护系统
  • ADEM A4 ECU 监控系统提供发动机保护策略,以便在恶劣的工作条件下提供保护。客户可以对所选的参数进行编程。

起动系统
  • 空气起动马达
  • 空气消音器

常规
  • 喷漆 — Cat 黄
  • 减振器和护罩
  • 吊耳
  • 吊钩和线缆牵引产品

采用动态气体混合技术的 3516B选装设备

进气系统
  • 重负荷空气滤清器和预滤器
  • 远程进气口适配器

充电系统
  • 蓄电池充电器
  • 充电交流发电机

控制系统
  • 负载共享模块
  • Cat 数字电压调节器
  • 调速器转换
  • 2301A 负载共享调速器

冷却系统
  • 具有黑色光泽的折叠芯散热器和传统滤芯散热器
  • 冷却液调节器转换
  • 皮带护罩、散热器护罩
  • 鼓风风扇 – 安装在发动机上
  • 风扇传动装置和风扇皮带轮
  • 散热器安装件
  • 水位开关仪表
  • 冷却液液位传感器

欧盟认证

排气系统
  • 弯管
  • 消音器
  • 法兰和排气管扩张器

燃油系统
  • 燃油粗滤器
  • 燃油冷却器

发电机
  • 油田规格,紧密耦合的双轴承

发电机附件
  • 空气滤清器
  • 低电压扩展盒
  • 电压互感器
  • 手动电压控制装置
  • 电流下降互感器
  • 电缆接入盒
  • 轴承温度探测器

仪器
  • 客户可编程报警器
  • 仪表和仪表板
  • 开关、继电器和接触器

润滑系统
  • 烟雾处理系统
  • 机油滤清器、油底壳附件
  • 油池泵

安装系统
  • 三点安装式油田外侧底座

动力输出
  • 前短轴
  • 皮带轮

保护系统
  • 防爆安全阀、切断阀
  • 开关和触点/继电器
  • 机油压力监视器、传感器

起动系统
  • 空气压力调节器
  • 起动辅助装置

常规
  • 工具套件
  • Cat 数据链路接线
