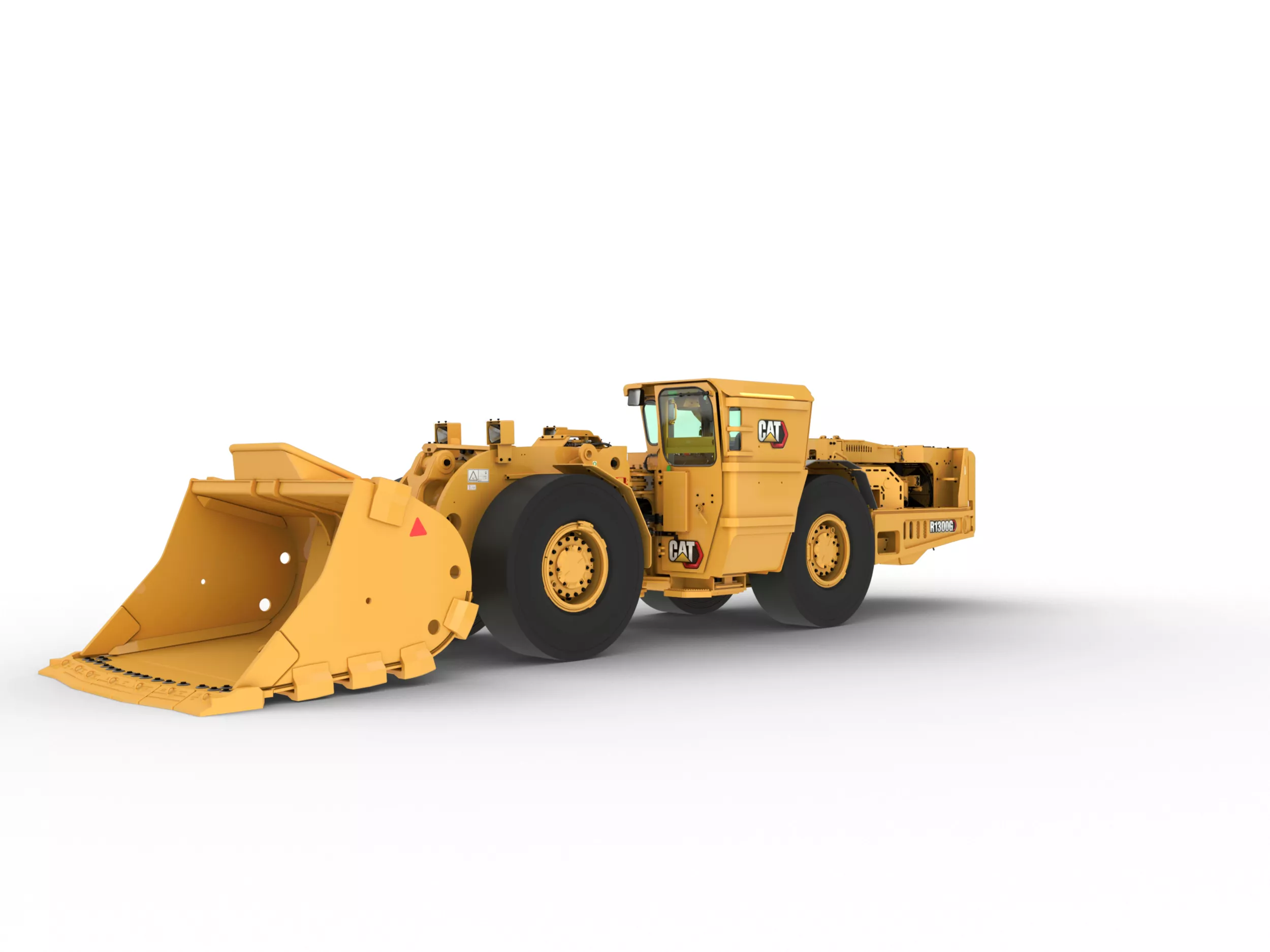

R1300G Palas para máquinas de carga, acarreo y descarga (LHD) para minería subterránea

Solicitar una cotización Encontrar distribuidor

Especificaciones clave

Modelo de motor: Cat® 3306B DITA; Cat® 3306B DITA

Potencia del motor - ISO 14396:2002: 157 hp; 117 kW

Capacidad de carga útil nominal: 14991 lb; 6800 kg

R1300G
Cambiar modelo

Información general

Potente rendimiento en un paquete compacto

La Cat^® R1300G es nuestra cargadora subterránea más pequeña, pero con una fuerza de arranque de 12 020 kg (26504 lb) y 117 kW (157 CV) de potencia del motor, aporta la máxima capacidad de producción a las minas más pequeñas. La productividad aumenta gracias a un radio de giro menor en comparación con las máquinas de la competencia. Ofrece un depósito de combustible más grande para que pueda funcionar más tiempo entre repostajes, y un mayor alcance y descarga del cucharón para una mejor carga y un vaciado más rápido.
Una de las favoritas de los operadores, la R1300G cuenta con una excelente distribución del peso de la carga, control de la conducción y suspensión del asiento para un máximo confort. Y para subir el listón de la calidad del aire en su mina, puede equipar su R1300G con un filtro de partículas diésel opcional. La R1300G es un complemento ideal para el dúmper Cat AD22.

Ventajas

Ventaja de producción frente a la competencia

Gracias a un radio de giro menor, un depósito de combustible más grande, un mejor alcance del cucharón y un mayor ángulo de descarga

Favorita de operadores

La excelente distribución del peso de la carga, el control de la conducción y la suspensión del asiento marcan la pauta en cuanto a comodidad del operador

Mejora de la calidad del aire

Aumente la calidad del aire con el filtro de partículas diésel opcional

Características de un vistazo

Visualización de 1-6 de 8

SEGURIDAD

Grandes aberturas de ventana para aumentar la visibilidad.
Grandes asideros en ambos lados para proporcionar un acceso de 3 puntos a la cabina y a la máquina.
Estructura de protección antivuelco (ROPS) y estructura de protección contra la caída de objetos (FOPS) integradas y montadas elásticamente en el bastidor.
Sistema de frenos de servicio accionado por presión hidráulica modulada, y función de freno de estacionamiento que se aplica por resorte y se libera por líquido, asegurando el frenado en caso de pérdida del fallo hidráulico.
Servicio más seguro con el lado caliente y frío del motor, protecciones abisagradas de los bajos, pasadores de soporte del brazo de elevación, mirillas del compartimento a nivel del suelo, varilla de nivel de aceite de la transmisión situada lejos del punto de articulación e interruptor secundario de apagado del motor a nivel del suelo.

COMODIDAD Y CONTROL DEL OPERADOR

Diseño cerrado que proporciona una circulación de aire fresco, presurizado y a temperatura controlada con aire acondicionado.
Cabina insonorizada opcional para un entorno de trabajo silencioso y seguro.
Mandos, palancas, interruptores e indicadores colocados para maximizar la productividad y minimizar la fatiga, además del sistema STIC™ que permite controlar toda la movilidad de la máquina con un único controlador.
El sistema de frenado de cuatro esquinas refrigerado por aceite proporciona un control excepcional.
Eje trasero oscilante, que garantiza el contacto de las cuatro ruedas con el suelo para obtener la máxima tracción y estabilidad en todo momento, además de un diferencial trasero antigiro que reduce el desgaste de los neumáticos y maximiza la tracción en terrenos irregulares.

PRODUCTIVIDAD Y RENDIMIENTO

Servotransmisión controlada electrónicamente que ofrece un rendimiento de desplazamiento suave y con gran capacidad de respuesta.
Altos caudales hidráulicos que proporcionan una rápida respuesta hidráulica y del cilindro y potentes fuerzas de elevación, además de cilindros de inclinación y elevación de gran calibre que ofrecen una resistencia, un rendimiento y una durabilidad excepcionales.
Mayor alcance y descarga del cucharón para una mejor carga y un vaciado más rápido del mismo.
Geometría probada del varillaje de la pala con barra en Z, que genera una potente fuerza de arranque y un mayor ángulo de retroceso de la cremallera para mejorar la carga del cucharón y la retención del material.
Sistema opcional de control de la suspensión que reduce la inclinación hacia delante y hacia atrás del brazo de elevación y del cucharón, lo que da confianza a los operadores para desplazarse a velocidades superiores a 5 km/h (3 mph) durante las operaciones de carga y transporte para tiempos de ciclo rápidos.

POTENCIA Y EFICIENCIA

Eficiente y potente motor Cat 3306B, que ofrece el máximo rendimiento en las aplicaciones mineras más exigentes y es tolerante a la contaminación y compatible con combustibles con alto contenido de azufre para su uso en todo el mundo.
Integración completa del sistema del motor y la transmisión para garantizar la eficiencia del combustible y un funcionamiento suave.
Fuerza de arrastre inigualable al excavar, desplazarse y atravesar pendientes pronunciadas, además de un aumento del par que se adapta eficazmente a los puntos de cambio de la transmisión para lograr la máxima eficiencia y tiempos de ciclo rápidos.
Eficiencia superior del tren de potencia gracias al convertidor de par de alta capacidad que proporciona más potencia a las ruedas.
Sistema de control remoto opcional instalado en fábrica.

CUCHARONES Y HERRAMIENTAS DE ATAQUE

Cucharones diseñados para ofrecer una capacidad de carga y una fiabilidad estructural óptimas, con cuatro tamaños de cucharón basculante, una opción de cucharón eyector, todos ellos diseñados y fabricados para adaptarse a sus capacidades de rendimiento.
Herramientas de corte soldadas, atornilladas o sin martillo (GET) para satisfacer las necesidades específicas de la obra y ajustarse a la estrategia de mantenimiento de la misma.
Sistema de herramientas de ataque GET soldadas de segmentos modulares Cat, que ofrecen fiabilidad en las piezas soldadas con la sencillez de sustitución de un sistema mecánico.
GET de media flecha empernados (BOHA) para los bordes del cucharón, que ofrecen más material de desgaste que las GET estándar soldados y cuentan con un diseño empernable que permite desmontarlos y sustituirlos de forma rápida y sencilla.
Cat Bucket Pro App, que proporciona datos en tiempo real sobre el rendimiento de la GET para ayudarle a planificar el mantenimiento, gestionar el inventario y conocer el coste por tonelada.

FIABILIDAD Y DURABILIDAD

Bastidor diseñado para resistir las fuerzas extremas generadas durante los ciclos de carga y desplazamiento, con soldaduras de penetración profunda y consistentes en todo el bastidor.
Pistones refrigerados por aceite que aumentan la disipación del calor y prolongan la vida útil del pistón.
Diseño de enganche EXTENDIDO, que amplía la distancia entre las placas de enganche superior e inferior para distribuir las fuerzas y aumentar la vida útil de los cojinetes, y placas de enganche más gruesas que reducen la deflexión.
Brazos de elevación de acero de alta resistencia con tubo transversal de acero fundido para garantizar que las cargas extremas que se producen durante la carga y el desplazamiento se disipen de forma eficiente para una larga vida útil.
Bastidor, tren de potencia, motor y componentes construidos para ser reconstruidos.n de potencia

FACILIDAD DE MANTENIMIENTO

Reducción del mantenimiento gracias a estructuras más robustas, componentes modulares y más duraderos, piezas comunes, zonas de mantenimiento más accesibles e intervalos de servicio ampliados.
Acceso más fácil al servicio gracias al radiador modular con rejilla abatible hacia fuera y acceso a nivel del suelo a todos los depósitos, filtros, puntos de lubricación y drenajes del compartimento.
Características que reducen el tiempo de inactividad, como filtros de aire de junta radial fáciles de cambiar, mirillas integradas para comprobar el nivel de fluidos, conectores eléctricos sellados, mazos de cables cubiertos, ausencia de cables en la zona de articulación exterior y cables codificados por colores y números.
Herramienta de servicio Cat Electronic Technician (CatET) que permite realizar un diagnóstico electrónico rápido de las prestaciones de la máquina y obtener los datos clave del diagnóstico para aumentar la eficacia de las tareas de mantenimiento y reparación.
Mangueras hidráulicas XT de alta presión Cat probadas sobre el terreno que son excepcionalmente resistentes y flexibles para una máxima fiabilidad del sistema y una larga vida útil en las condiciones más exigentes.

SOSTENIBILIDAD

Investigación y desarrollo en curso sobre la compatibilidad de los motores con el gasóleo mezclado con combustibles de menor intensidad de carbono, como los biocombustibles y los combustibles renovables, además de opciones energéticas como la electrificación.
Filtro de partículas diésel (DPF) de flujo continuo opcional, que reduce en más de un 50% las partículas diésel (DPM) en los gases de escape.
Programas Cat Rebuild y Cat Reman, que preservan las materias primas, conservan la energía y reducen las emisiones.
Adaptaciones y actualizaciones que actualizan y mejoran las máquinas más antiguas con el fin de mejorar su eficiencia, reducir sus emisiones y mantenerlas en producción durante más tiempo para ahorrar energía, reducir las emisiones y minimizar la necesidad de materias primas.

Grandes aberturas de ventana para aumentar la visibilidad.
Grandes asideros en ambos lados para proporcionar un acceso de 3 puntos a la cabina y a la máquina.
Estructura de protección antivuelco (ROPS) y estructura de protección contra la caída de objetos (FOPS) integradas y montadas elásticamente en el bastidor.
Sistema de frenos de servicio accionado por presión hidráulica modulada, y función de freno de estacionamiento que se aplica por resorte y se libera por líquido, asegurando el frenado en caso de pérdida del fallo hidráulico.
Servicio más seguro con el lado caliente y frío del motor, protecciones abisagradas de los bajos, pasadores de soporte del brazo de elevación, mirillas del compartimento a nivel del suelo, varilla de nivel de aceite de la transmisión situada lejos del punto de articulación e interruptor secundario de apagado del motor a nivel del suelo.

Diseño cerrado que proporciona una circulación de aire fresco, presurizado y a temperatura controlada con aire acondicionado.
Cabina insonorizada opcional para un entorno de trabajo silencioso y seguro.
Mandos, palancas, interruptores e indicadores colocados para maximizar la productividad y minimizar la fatiga, además del sistema STIC™ que permite controlar toda la movilidad de la máquina con un único controlador.
El sistema de frenado de cuatro esquinas refrigerado por aceite proporciona un control excepcional.
Eje trasero oscilante, que garantiza el contacto de las cuatro ruedas con el suelo para obtener la máxima tracción y estabilidad en todo momento, además de un diferencial trasero antigiro que reduce el desgaste de los neumáticos y maximiza la tracción en terrenos irregulares.

Servotransmisión controlada electrónicamente que ofrece un rendimiento de desplazamiento suave y con gran capacidad de respuesta.
Altos caudales hidráulicos que proporcionan una rápida respuesta hidráulica y del cilindro y potentes fuerzas de elevación, además de cilindros de inclinación y elevación de gran calibre que ofrecen una resistencia, un rendimiento y una durabilidad excepcionales.
Mayor alcance y descarga del cucharón para una mejor carga y un vaciado más rápido del mismo.
Geometría probada del varillaje de la pala con barra en Z, que genera una potente fuerza de arranque y un mayor ángulo de retroceso de la cremallera para mejorar la carga del cucharón y la retención del material.
Sistema opcional de control de la suspensión que reduce la inclinación hacia delante y hacia atrás del brazo de elevación y del cucharón, lo que da confianza a los operadores para desplazarse a velocidades superiores a 5 km/h (3 mph) durante las operaciones de carga y transporte para tiempos de ciclo rápidos.

Eficiente y potente motor Cat 3306B, que ofrece el máximo rendimiento en las aplicaciones mineras más exigentes y es tolerante a la contaminación y compatible con combustibles con alto contenido de azufre para su uso en todo el mundo.
Integración completa del sistema del motor y la transmisión para garantizar la eficiencia del combustible y un funcionamiento suave.
Fuerza de arrastre inigualable al excavar, desplazarse y atravesar pendientes pronunciadas, además de un aumento del par que se adapta eficazmente a los puntos de cambio de la transmisión para lograr la máxima eficiencia y tiempos de ciclo rápidos.
Eficiencia superior del tren de potencia gracias al convertidor de par de alta capacidad que proporciona más potencia a las ruedas.
Sistema de control remoto opcional instalado en fábrica.

Cucharones diseñados para ofrecer una capacidad de carga y una fiabilidad estructural óptimas, con cuatro tamaños de cucharón basculante, una opción de cucharón eyector, todos ellos diseñados y fabricados para adaptarse a sus capacidades de rendimiento.
Herramientas de corte soldadas, atornilladas o sin martillo (GET) para satisfacer las necesidades específicas de la obra y ajustarse a la estrategia de mantenimiento de la misma.
Sistema de herramientas de ataque GET soldadas de segmentos modulares Cat, que ofrecen fiabilidad en las piezas soldadas con la sencillez de sustitución de un sistema mecánico.
GET de media flecha empernados (BOHA) para los bordes del cucharón, que ofrecen más material de desgaste que las GET estándar soldados y cuentan con un diseño empernable que permite desmontarlos y sustituirlos de forma rápida y sencilla.
Cat Bucket Pro App, que proporciona datos en tiempo real sobre el rendimiento de la GET para ayudarle a planificar el mantenimiento, gestionar el inventario y conocer el coste por tonelada.

Bastidor diseñado para resistir las fuerzas extremas generadas durante los ciclos de carga y desplazamiento, con soldaduras de penetración profunda y consistentes en todo el bastidor.
Pistones refrigerados por aceite que aumentan la disipación del calor y prolongan la vida útil del pistón.
Diseño de enganche EXTENDIDO, que amplía la distancia entre las placas de enganche superior e inferior para distribuir las fuerzas y aumentar la vida útil de los cojinetes, y placas de enganche más gruesas que reducen la deflexión.
Brazos de elevación de acero de alta resistencia con tubo transversal de acero fundido para garantizar que las cargas extremas que se producen durante la carga y el desplazamiento se disipen de forma eficiente para una larga vida útil.
Bastidor, tren de potencia, motor y componentes construidos para ser reconstruidos.n de potencia

Reducción del mantenimiento gracias a estructuras más robustas, componentes modulares y más duraderos, piezas comunes, zonas de mantenimiento más accesibles e intervalos de servicio ampliados.
Acceso más fácil al servicio gracias al radiador modular con rejilla abatible hacia fuera y acceso a nivel del suelo a todos los depósitos, filtros, puntos de lubricación y drenajes del compartimento.
Características que reducen el tiempo de inactividad, como filtros de aire de junta radial fáciles de cambiar, mirillas integradas para comprobar el nivel de fluidos, conectores eléctricos sellados, mazos de cables cubiertos, ausencia de cables en la zona de articulación exterior y cables codificados por colores y números.
Herramienta de servicio Cat Electronic Technician (CatET) que permite realizar un diagnóstico electrónico rápido de las prestaciones de la máquina y obtener los datos clave del diagnóstico para aumentar la eficacia de las tareas de mantenimiento y reparación.
Mangueras hidráulicas XT de alta presión Cat probadas sobre el terreno que son excepcionalmente resistentes y flexibles para una máxima fiabilidad del sistema y una larga vida útil en las condiciones más exigentes.

Investigación y desarrollo en curso sobre la compatibilidad de los motores con el gasóleo mezclado con combustibles de menor intensidad de carbono, como los biocombustibles y los combustibles renovables, además de opciones energéticas como la electrificación.
Filtro de partículas diésel (DPF) de flujo continuo opcional, que reduce en más de un 50% las partículas diésel (DPM) en los gases de escape.
Programas Cat Rebuild y Cat Reman, que preservan las materias primas, conservan la energía y reducen las emisiones.
Adaptaciones y actualizaciones que actualizan y mejoran las máquinas más antiguas con el fin de mejorar su eficiencia, reducir sus emisiones y mantenerlas en producción durante más tiempo para ahorrar energía, reducir las emisiones y minimizar la necesidad de materias primas.

Especificaciones Equipos estándar Equipos optativos

Especificaciones del producto para R1300G

Motor

Modelo de motor	Cat® 3306B DITA Cat® 3306B DITA
Potencia del motor - ISO 14396:2002	157 hp 117 kW
Calibre	4.75 pulg 120.7 mm
Carrera	6 pulg 152.4 mm
Cilindrada	640.75 pulg³ 10.5 l
Nota (1)	Las clasificaciones de potencia del motor corresponden a una velocidad nominal de 2,200rev/min cuando se somete la máquina a prueba en las condiciones concretas para el estándar especificado. Las clasificaciones de potencia del motor corresponden a una velocidad nominal de 2,200rev/min cuando se somete la máquina a prueba en las condiciones concretas para el estándar especificado.
Nota (2)	Todas las condiciones de clasificación se basan en la norma ISO/TR14396:2002, unas condiciones normales de aire de admisión con una presión barométrica total de 100kPa (29,5inHg), una presión de vapor de 1kPa (0,295inHg) y 25°C (77°F). El rendimiento se ha calculado utilizando combustible de acuerdo con las especificaciones de la EPA de 40 CFR Parte 1065 y las especificaciones de la UE de la Directiva 97/68/CE con una densidad de 0,845-0,850kg/L a 15°C (7,05-7,09lb/gal a 59°F) y una temperatura de admisión de combustible de 40°C (104°F). Todas las condiciones de clasificación se basan en la norma ISO/TR14396:2002, unas condiciones normales de aire de admisión con una presión barométrica total de 100kPa (29,5inHg), una presión de vapor de 1kPa (0,295inHg) y 25°C (77°F). El rendimiento se ha calculado utilizando combustible de acuerdo con las especificaciones de la EPA de 40 CFR Parte 1065 y las especificaciones de la UE de la Directiva 97/68/CE con una densidad de 0,845-0,850kg/L a 15°C (7,05-7,09lb/gal a 59°F) y una temperatura de admisión de combustible de 40°C (104°F).
Nota (3)	La disminución de potencia del motor empieza a una altitud de 4500 m (14,763.7 pies). La disminución de potencia del motor empieza a una altitud de 4500 m (14,763.7 pies).

Especificaciones de funcionamiento

Capacidad de carga útil nominal	14991 lb 6800 kg
Peso bruto de la máquina	65482 lb 29702 kg
Carga de vuelco estática: con la máquina recta al frente, con brazos de elevación horizontales	45360 lb 20575 kg
Carga límite de equilibrio estático: a giro pleno, con brazos de elevación horizontales	39397 lb 17870 kg
Fuerza de arranque - SAE	26504 lb 12020 kg

Pesos

Masa de funcionamiento*	45691 lb 20725 kg
*Masa de funcionamiento - Eje delantero**	16810 lb 7625 kg
*Masa de funcionamiento - Eje trasero**	28881 lb 13100 kg
Masa de funcionamiento + carga útil nominal*	60682 lb 27525 kg
*Masa de funcionamiento + carga útil nominal - Eje delantero**	41105 lb 18645 kg
*Masa de funcionamiento + carga útil nominal - Eje trasero**	19577 lb 8880 kg
Nota	Pesos calculados. Pesos calculados.

Transmisión

1.ª marcha de avance	2.8 milla/h 4.5 km/h
2.ª marcha de avance	4.8 milla/h 7.8 km/h
3.ª marcha de avance	9.3 milla/h 15 km/h
4.ª marcha de avance	16.3 milla/h 26.3 km/h
1.ª marcha atrás	2.8 milla/h 4.5 km/h
2.ª marcha atrás	4.8 milla/h 7.8 km/h
3.ª marcha atrás	9.2 milla/h 14.8 km/h
4.ª marcha atrás	14.3 milla/h 23 km/h

Tiempos de ciclo hidráulico

Elevación	5 s 5 s
Descarga	2 s 2 s
Bajada en vacío, flotación hacia abajo	2.3 s 2.3 s
Tiempo total del ciclo	9.3 s 9.3 s

Capacidad de los cucharones

Cucharón de descarga: 1	3.2 yd³ 2.5 m³
Cucharón de descarga: 2	3.7 yd³ 2.8 m³
Cucharón de descarga: 3 (cucharón estándar)	4.1 yd³ 3.1 m³
Cucharón de descarga: 4	4.4 yd³ 3.4 m³
Cucharón expulsor	3.1 yd³ 2.4 m³

Dimensiones de giro

Radio de espacio libre exterior	225.1 pulg 5717 mm
Radio de espacio libre interior	111.2 pulg 2825 mm
Oscilación del eje	10° 10°
Ángulo de articulación	42.5° 42.5°

Neumáticos

Tamaño de neumático

17,5 × R25 17,5 × R25

Capacidades de llenado de servicio

Cárter del motor: con filtro	6.6 gal (EE. UU.) 25 l
Transmisión	11.9 gal (EE. UU.) 45 l
Depósito hidráulico	23.2 gal (EE. UU.) 88 l
Sistema de refrigeración	17.7 gal (EE. UU.) 67 l
Diferencial delantero y mandos finales	10 gal (EE. UU.) 38 l
Diferencial trasero y mandos finales	11.1 gal (EE. UU.) 42 l
Depósito de combustible	77.9 gal (EE. UU.) 295 l

Normas

Normas

Cabina ROPS/FOPS certificada Cabina ROPS/FOPS certificada

R1300G Equipos estándar

SISTEMA ELÉCTRICO

Alternador de 75 amperios

Grupo de receptáculos, arranque auxiliar

Interruptor de desconexión de batería a nivel del suelo

Motor de arranque, eléctrico, 24voltios

Conector de diagnóstico

Interruptor de parada del motor

Iluminación:
– Externa, delantera, trasera
– Parada, simple

Baterías, mantenimiento reducido

Alarma, marcha atrás

Sistema de arranque y carga

NEUMÁTICOS, LLANTAS Y RUEDAS

Llantas:
– Sin cámara, juego de cuatro

Los neumáticos deben seleccionarse en la sección de Accesorios Obligatorios, elija entre:
– Tire, 17,5 × R25 VSMS L5S Bridgestone
– Neumático, 17,5 × R25, VSDL Bridgestone

CABINA DEL OPERADOR

Sistema de control electrónico Caterpillar (CEMS), (panel de instrumentos)

Bocinas, eléctricas

Instrumentos/indicadores:
– Velocímetro/tacómetro
– Nivel de combustible
– Temperatura del aceite hidráulico
– Temperatura del refrigerante del motor

Luz, advertencia, freno residual

Controles de implementos hidráulicos piloto, palanca tipo joystick,

Cabina, certificación ROPS y/o FOPS.

Sistema de control integrado de la dirección y transmisión (STIC™, Steering and Transmission Integrated Control System)

Asiento, suspensión T con cinturón de seguridad retráctil

TREN DE POTENCIA

Motor:
– Cat 3306B seis cilindros, diésel
– DITA (inyección directa turboalimentada y postrefrigerada)

Antefiltro del sistema de admisión de aire del motor

Ayuda de cebado de combustible

Frenos, totalmente hidráulicos, estancos, de discos múltiples bañados en aceite (SAFR)

Protectores térmicos

Convertidor de par

Neutralizador de la transmisión

Servotransmisión automática planetaria (4F/4R)

OTROS EQUIPOS ESTÁNDAR

Protecciones, motor y transmisión

Cucharón de descarga (3,1 m3/4,1 yd3)

Purificador catalítico de escape/silenciador

Liberación manual de la tapa del radiador

Pegatinas, etiquetas internacionales

Muestra de aceite de servicio

Guardabarros, delantero, trasero

Pared ignífuga

Asideros

Enfriador de aceite hidráulico, basculante

Válvula, drenaje, filtro de aceite de transmisión

Barras de protección, bastidor trasero

Rejilla de radiador, basculante

R1300G Equipos optativos

NEUMÁTICOS, LLANTAS Y RUEDAS

Llantas:
– Cámara, juego de cuatro
– Repuesto (con o sin cámara)
– Número de identificación de llanta

EQUIPOS OPCIONALES

Opciones de postratamiento
– DPF (flujo continuo)

Dispositivos de desbloqueo de los frenos, incluye desbloqueo de la dirección
– Gancho de recuperación
– Barra de recuperación

Cucharón:
- Cuchilla, atornillada
- Cuchilla, soldada Cat
- Protectores de talón, cucharón eyector y cucharón basculante
- Labio totalmente soldado o soldado por puntos
- Sistema de placa de desgaste de fijación mecánica (MAWPS)
- Varios tamaños, basculante (2,5 m3/3,2 yd3, 2,8 m3/3,7 yd3, 3,4 m3/4,4 yd3)
Eyector (2,4 m3/3,1 yd3) - Labio estándar o labio atornillado
- Barras de desgaste, cucharones eyectores y de descarga -
Revestimiento de desgaste

Tapas:
– Protección, para luces del brazo de elevación y del bastidor delantero
– Rejilla trasera (protección adicional atornillada)

Fijación de la barra de tiro, empernable

Sistema de llenado rápido
–Refrigerante
–Aceite del motor
–Combustible
–Aceite hidráulico
–Aceite de la transmisión

Líquidos
–Combustible ártico
–Refrigerante ártico

Grupo de elevación, transferencia en minas

Sistema de lubricaciónSystem
– Automático
– Centralizado

Puesto del operador ROPS/FOPS cerrado
– Aire acondicionado
– Presurizador de cabina y filtro
– Luz de techo
– Montante de puerta
– Calentador
– Preinstalación de radio y altavoces– Parasol
– Control de limpiaparabrisas, intermitente

Activación automática del freno de estacionamiento

Acoplamiento del interruptor del freno de estacionamiento
– Presionar para aplicar
– Tirar para aplicar

Cinta reflectante

Interfaz de control remoto (excluye transmisor y receptor), incluye luces de advertencia (verdes)
– Cattron
– RCT

Dirección reversible

Sistema de control de amortiguación

Llanta
– Tipo de cámara
– Con o sin cámara (listo para cadena)
– Repuesto (con o sin cámara)
– Numeración de identificación de llanta

Sistema de dirección secundario

Herramientas de servicio
- Barra de recuperación (para utilizar con el sistema de barra de recuperación y liberación de frenos)
- Consulte el catálogo de piezas para ver las herramientas adicionales disponibles.

Interruptores
– Temporizador de ralentí
– Posicionador del brazo de elevación
– Interruptor de anulación del neutralizador de la transmisión
– Presión de la transmisión ABA Conexión del freno de estacionamiento

CABINA DEL OPERADOR

Puesto del operador ROPS/FOPS cerrado
– Aire acondicionado
– Presurizador de cabina y filtro
– Luz de techo
– Montante de puerta
– Calentador
– Preinstalación de radio y altavoces– Parasol
– Control de limpiaparabrisas, intermitente

Instrumentación/indicadores:
– Presiones de frenos

Sistema de dirección secundario

TREN DE POTENCIA

Motor:
– Opciones de postratamiento – DPF (flujo continuo)

Dirección reversible

Activación automática del freno de estacionamiento

Acoplamiento del interruptor del freno de estacionamiento–Presionar para aplicar/Tirar para aplicar

Radiador, alta eficiencia

Especificaciones del producto para R1300G

Descargar Imprimir

Motor

Modelo de motor	Cat® 3306B DITA Cat® 3306B DITA
Potencia del motor - ISO 14396:2002	157 hp 117 kW
Calibre	4.75 pulg 120.7 mm
Carrera	6 pulg 152.4 mm
Cilindrada	640.75 pulg³ 10.5 l
Nota (1)	Las clasificaciones de potencia del motor corresponden a una velocidad nominal de 2,200rev/min cuando se somete la máquina a prueba en las condiciones concretas para el estándar especificado. Las clasificaciones de potencia del motor corresponden a una velocidad nominal de 2,200rev/min cuando se somete la máquina a prueba en las condiciones concretas para el estándar especificado.
Nota (2)	Todas las condiciones de clasificación se basan en la norma ISO/TR14396:2002, unas condiciones normales de aire de admisión con una presión barométrica total de 100kPa (29,5inHg), una presión de vapor de 1kPa (0,295inHg) y 25°C (77°F). El rendimiento se ha calculado utilizando combustible de acuerdo con las especificaciones de la EPA de 40 CFR Parte 1065 y las especificaciones de la UE de la Directiva 97/68/CE con una densidad de 0,845-0,850kg/L a 15°C (7,05-7,09lb/gal a 59°F) y una temperatura de admisión de combustible de 40°C (104°F). Todas las condiciones de clasificación se basan en la norma ISO/TR14396:2002, unas condiciones normales de aire de admisión con una presión barométrica total de 100kPa (29,5inHg), una presión de vapor de 1kPa (0,295inHg) y 25°C (77°F). El rendimiento se ha calculado utilizando combustible de acuerdo con las especificaciones de la EPA de 40 CFR Parte 1065 y las especificaciones de la UE de la Directiva 97/68/CE con una densidad de 0,845-0,850kg/L a 15°C (7,05-7,09lb/gal a 59°F) y una temperatura de admisión de combustible de 40°C (104°F).
Nota (3)	La disminución de potencia del motor empieza a una altitud de 4500 m (14,763.7 pies). La disminución de potencia del motor empieza a una altitud de 4500 m (14,763.7 pies).

Especificaciones de funcionamiento

Capacidad de carga útil nominal	14991 lb 6800 kg
Peso bruto de la máquina	65482 lb 29702 kg
Carga de vuelco estática: con la máquina recta al frente, con brazos de elevación horizontales	45360 lb 20575 kg
Carga límite de equilibrio estático: a giro pleno, con brazos de elevación horizontales	39397 lb 17870 kg
Fuerza de arranque - SAE	26504 lb 12020 kg

Pesos

Masa de funcionamiento*	45691 lb 20725 kg
*Masa de funcionamiento - Eje delantero**	16810 lb 7625 kg
*Masa de funcionamiento - Eje trasero**	28881 lb 13100 kg
Masa de funcionamiento + carga útil nominal*	60682 lb 27525 kg
*Masa de funcionamiento + carga útil nominal - Eje delantero**	41105 lb 18645 kg
*Masa de funcionamiento + carga útil nominal - Eje trasero**	19577 lb 8880 kg
Nota	Pesos calculados. Pesos calculados.

Transmisión

1.ª marcha de avance	2.8 milla/h 4.5 km/h
2.ª marcha de avance	4.8 milla/h 7.8 km/h
3.ª marcha de avance	9.3 milla/h 15 km/h
4.ª marcha de avance	16.3 milla/h 26.3 km/h
1.ª marcha atrás	2.8 milla/h 4.5 km/h
2.ª marcha atrás	4.8 milla/h 7.8 km/h
3.ª marcha atrás	9.2 milla/h 14.8 km/h
4.ª marcha atrás	14.3 milla/h 23 km/h

Tiempos de ciclo hidráulico

Elevación	5 s 5 s
Descarga	2 s 2 s
Bajada en vacío, flotación hacia abajo	2.3 s 2.3 s
Tiempo total del ciclo	9.3 s 9.3 s

Capacidad de los cucharones

Cucharón de descarga: 1	3.2 yd³ 2.5 m³
Cucharón de descarga: 2	3.7 yd³ 2.8 m³
Cucharón de descarga: 3 (cucharón estándar)	4.1 yd³ 3.1 m³
Cucharón de descarga: 4	4.4 yd³ 3.4 m³
Cucharón expulsor	3.1 yd³ 2.4 m³

Dimensiones de giro

Radio de espacio libre exterior	225.1 pulg 5717 mm
Radio de espacio libre interior	111.2 pulg 2825 mm
Oscilación del eje	10° 10°
Ángulo de articulación	42.5° 42.5°

Neumáticos

Tamaño de neumático

17,5 × R25 17,5 × R25

Capacidades de llenado de servicio

Cárter del motor: con filtro	6.6 gal (EE. UU.) 25 l
Transmisión	11.9 gal (EE. UU.) 45 l
Depósito hidráulico	23.2 gal (EE. UU.) 88 l
Sistema de refrigeración	17.7 gal (EE. UU.) 67 l
Diferencial delantero y mandos finales	10 gal (EE. UU.) 38 l
Diferencial trasero y mandos finales	11.1 gal (EE. UU.) 42 l
Depósito de combustible	77.9 gal (EE. UU.) 295 l

Normas

Normas

Cabina ROPS/FOPS certificada Cabina ROPS/FOPS certificada

R1300G Equipos estándar

Imprimir

SISTEMA ELÉCTRICO

Alternador de 75 amperios

Grupo de receptáculos, arranque auxiliar

Interruptor de desconexión de batería a nivel del suelo

Motor de arranque, eléctrico, 24voltios

Conector de diagnóstico

Interruptor de parada del motor

Iluminación:
– Externa, delantera, trasera
– Parada, simple

Baterías, mantenimiento reducido

Alarma, marcha atrás

Sistema de arranque y carga

NEUMÁTICOS, LLANTAS Y RUEDAS

Llantas:
– Sin cámara, juego de cuatro

Los neumáticos deben seleccionarse en la sección de Accesorios Obligatorios, elija entre:
– Tire, 17,5 × R25 VSMS L5S Bridgestone
– Neumático, 17,5 × R25, VSDL Bridgestone

CABINA DEL OPERADOR

Sistema de control electrónico Caterpillar (CEMS), (panel de instrumentos)

Bocinas, eléctricas

Instrumentos/indicadores:
– Velocímetro/tacómetro
– Nivel de combustible
– Temperatura del aceite hidráulico
– Temperatura del refrigerante del motor

Luz, advertencia, freno residual

Controles de implementos hidráulicos piloto, palanca tipo joystick,

Cabina, certificación ROPS y/o FOPS.

Sistema de control integrado de la dirección y transmisión (STIC™, Steering and Transmission Integrated Control System)

Asiento, suspensión T con cinturón de seguridad retráctil

TREN DE POTENCIA

Motor:
– Cat 3306B seis cilindros, diésel
– DITA (inyección directa turboalimentada y postrefrigerada)

Antefiltro del sistema de admisión de aire del motor

Ayuda de cebado de combustible

Frenos, totalmente hidráulicos, estancos, de discos múltiples bañados en aceite (SAFR)

Protectores térmicos

Convertidor de par

Neutralizador de la transmisión

Servotransmisión automática planetaria (4F/4R)

OTROS EQUIPOS ESTÁNDAR

Protecciones, motor y transmisión

Cucharón de descarga (3,1 m3/4,1 yd3)

Purificador catalítico de escape/silenciador

Liberación manual de la tapa del radiador

Pegatinas, etiquetas internacionales

Muestra de aceite de servicio

Guardabarros, delantero, trasero

Pared ignífuga

Asideros

Enfriador de aceite hidráulico, basculante

Válvula, drenaje, filtro de aceite de transmisión

Barras de protección, bastidor trasero

Rejilla de radiador, basculante

R1300G Equipos optativos

Imprimir

NEUMÁTICOS, LLANTAS Y RUEDAS

Llantas:
– Cámara, juego de cuatro
– Repuesto (con o sin cámara)
– Número de identificación de llanta

EQUIPOS OPCIONALES

Opciones de postratamiento
– DPF (flujo continuo)

Dispositivos de desbloqueo de los frenos, incluye desbloqueo de la dirección
– Gancho de recuperación
– Barra de recuperación

Cucharón:
- Cuchilla, atornillada
- Cuchilla, soldada Cat
- Protectores de talón, cucharón eyector y cucharón basculante
- Labio totalmente soldado o soldado por puntos
- Sistema de placa de desgaste de fijación mecánica (MAWPS)
- Varios tamaños, basculante (2,5 m3/3,2 yd3, 2,8 m3/3,7 yd3, 3,4 m3/4,4 yd3)
Eyector (2,4 m3/3,1 yd3) - Labio estándar o labio atornillado
- Barras de desgaste, cucharones eyectores y de descarga -
Revestimiento de desgaste

Tapas:
– Protección, para luces del brazo de elevación y del bastidor delantero
– Rejilla trasera (protección adicional atornillada)

Fijación de la barra de tiro, empernable

Sistema de llenado rápido
–Refrigerante
–Aceite del motor
–Combustible
–Aceite hidráulico
–Aceite de la transmisión

Líquidos
–Combustible ártico
–Refrigerante ártico

Grupo de elevación, transferencia en minas

Sistema de lubricaciónSystem
– Automático
– Centralizado

Puesto del operador ROPS/FOPS cerrado
– Aire acondicionado
– Presurizador de cabina y filtro
– Luz de techo
– Montante de puerta
– Calentador
– Preinstalación de radio y altavoces– Parasol
– Control de limpiaparabrisas, intermitente

Activación automática del freno de estacionamiento

Acoplamiento del interruptor del freno de estacionamiento
– Presionar para aplicar
– Tirar para aplicar

Cinta reflectante

Interfaz de control remoto (excluye transmisor y receptor), incluye luces de advertencia (verdes)
– Cattron
– RCT

Dirección reversible

Sistema de control de amortiguación

Llanta
– Tipo de cámara
– Con o sin cámara (listo para cadena)
– Repuesto (con o sin cámara)
– Numeración de identificación de llanta

Sistema de dirección secundario

Herramientas de servicio
- Barra de recuperación (para utilizar con el sistema de barra de recuperación y liberación de frenos)
- Consulte el catálogo de piezas para ver las herramientas adicionales disponibles.

Interruptores
– Temporizador de ralentí
– Posicionador del brazo de elevación
– Interruptor de anulación del neutralizador de la transmisión
– Presión de la transmisión ABA Conexión del freno de estacionamiento

CABINA DEL OPERADOR

Puesto del operador ROPS/FOPS cerrado
– Aire acondicionado
– Presurizador de cabina y filtro
– Luz de techo
– Montante de puerta
– Calentador
– Preinstalación de radio y altavoces– Parasol
– Control de limpiaparabrisas, intermitente

Instrumentación/indicadores:
– Presiones de frenos

Sistema de dirección secundario

TREN DE POTENCIA

Motor:
– Opciones de postratamiento – DPF (flujo continuo)

Dirección reversible

Activación automática del freno de estacionamiento

Acoplamiento del interruptor del freno de estacionamiento–Presionar para aplicar/Tirar para aplicar

Radiador, alta eficiencia

Hay folletos de productos y mucho más listos para la descarga

Hay folletos de productos de Caterpillar y otros documentos informativos disponibles para su negocio en crecimiento.

Use el recorrido virtual interactivo para explorar las magníficas características y ventajas del R1300G.

Iniciar recorrido de la R1300G

Galería multimedia

Fotografías

Vídeos

Vista 360°

Pala para máquinas de carga, acarreo y descarga (LHD) para minería subterránea R1300G

R1300G

R1300G Video

UG Loader Video

Vídeo de compromiso de HRV Spanish

Compare R1300G con otros productos considerados habitualmente.

Trabajos subterráneos: roca dura

Seleccionado

R1300G

Modelo de motor: Cat® 3306B DITA; Cat® 3306B DITA
Potencia del motor - ISO 14396:2002: 157 hp; 117 kW
Capacidad de carga útil nominal: 14991 lb; 6800 kg

Trabajos subterráneos: roca dura

R1600H

Modelo de motor: Cat® C11; Cat® C11
Potencia del motor - Motor Tier 3 - ISO 14396:2002: 271 hp; 202 kW
Capacidad de carga útil nominal: 22487 lb; 10200 kg

Ver detalles

Trabajos subterráneos: roca dura

R1700

Modelo de motor: Cat® C13; Cat® C13
Potencia del motor - Motor Stage V - ISO 14396:2002: 345 hp; 257 kW
Capacidad de carga útil nominal: 33069 lb; 15000 kg

Ver detalles

Utilice la herramienta de comparación para comparar las especificaciones detalladas de los modelos Cat y de la competencia.

COMPARAR TODOS LOS MODELOS

R1300G Palas para máquinas de carga, acarreo y descarga (LHD) para minería subterránea

Información general

Potente rendimiento en un paquete compacto

Ventajas

Ventaja de producción frente a la competencia

Favorita de operadores

Mejora de la calidad del aire

Características de un vistazo

SEGURIDAD

COMODIDAD Y CONTROL DEL OPERADOR

PRODUCTIVIDAD Y RENDIMIENTO

POTENCIA Y EFICIENCIA

CUCHARONES Y HERRAMIENTAS DE ATAQUE

FIABILIDAD Y DURABILIDAD

FACILIDAD DE MANTENIMIENTO

SOSTENIBILIDAD

Especificaciones del producto para R1300G

Motor

Especificaciones de funcionamiento

Pesos

Transmisión

Tiempos de ciclo hidráulico

Capacidad de los cucharones

Dimensiones de giro

Neumáticos

Capacidades de llenado de servicio

Normas

R1300G Equipos estándar

SISTEMA ELÉCTRICO

NEUMÁTICOS, LLANTAS Y RUEDAS

CABINA DEL OPERADOR

TREN DE POTENCIA

OTROS EQUIPOS ESTÁNDAR

R1300G Equipos optativos

NEUMÁTICOS, LLANTAS Y RUEDAS

EQUIPOS OPCIONALES

CABINA DEL OPERADOR

TREN DE POTENCIA

Especificaciones del producto para R1300G

Motor

Especificaciones de funcionamiento

Pesos

Transmisión

Tiempos de ciclo hidráulico

Capacidad de los cucharones

Dimensiones de giro

Neumáticos

Capacidades de llenado de servicio

Normas

R1300G Equipos estándar

SISTEMA ELÉCTRICO

NEUMÁTICOS, LLANTAS Y RUEDAS

CABINA DEL OPERADOR

TREN DE POTENCIA

OTROS EQUIPOS ESTÁNDAR

R1300G Equipos optativos

NEUMÁTICOS, LLANTAS Y RUEDAS

EQUIPOS OPCIONALES

CABINA DEL OPERADOR

TREN DE POTENCIA

assignment Hay folletos de productos y mucho más listos para la descarga

Hay folletos de productos de Caterpillar y otros documentos informativos disponibles para su negocio en crecimiento.

Use el recorrido virtual interactivo para explorar las magníficas características y ventajas del R1300G.

Galería multimedia

Fotografías

Vídeos

Vista 360°

Productos compatibles

Rentabilice al máximo su inversión con productos relacionados con Cat

Cucharones – Palas subterráneas

Cucharón de descarga

Cucharón expulsor

Compare R1300G con otros productos considerados habitualmente.

Hay folletos de productos y mucho más listos para la descarga
