R1700 XE (batería-eléctrica)

Palas para máquinas de carga, acarreo y descarga (LHD) para minería subterránea R1700 XE (batería-eléctrica)

Solicitar una cotización Encontrar distribuidor

Especificaciones clave

Potencia nominal - Máxima
335 hp
250 kW
Capacidad de los cucharones
5,7-7,5 m³ (7,5-98 yd³)
5,7-7,5 m³ (7,5-98 yd³)
Capacidad de carga útil nominal
33069 lb
15000 kg

Información general

Óptima productividad Cero emisiones de escape.

¿Y si pudiera tener la carga útil líder en su clase y la productividad superior de la probada pala subterránea Cat® R1700 sin el calor del motor ni las emisiones de escape? Puede. Presentamos la R1700 XE LHD eléctrica de batería: una pala de alta productividad y cero emisiones de gases de escape con la única batería incorporada del sector. Se carga rápidamente, en menos de 20 minutos, cuando se combina con dos de los cargadores Cat MEC500 duraderos y móviles. Esto supone una alternativa a la costosa infraestructura de estaciones de carga estáticas, así como a la necesidad de baterías adicionales, la manipulación de las baterías y su intercambio. La máquina también cuenta con Auto Dig para optimizar la carga y está preparada de fábrica para funcionar de forma autónoma. Y ofrece el potente rendimiento, el máximo tiempo de actividad y los bajos costes operativos que usted exige.

Ventajas

Alimentación eléctrica por batería

Con propulsión 100 % eléctrica por batería, cero emisiones de escape y una generación de calor significativamente menor.

Prioridad de producción

Gracias a una carga útil de 15 toneladas, un rendimiento equivalente al de la R1700 y una carga optimizada con la función Auto Dig

Carga rápida integrada

Baterías que permanecen en la máquina, además de carga completa en menos de 20 minutos utilizando cargadores dobles Cat MEC500.

Características de un vistazo

Visualización de 1-6 de 10

Cat

SEGURIDAD

  • Mejoras en la visibilidad, con iluminación y cobertura de la cámara, incluida la cámara de visión trasera opcional con pantalla en color, y luces LED estandarizadas que proporcionan iluminación a la parte delantera y trasera.
  • Preparada de fábrica para la extinción de incendios, zona exclusiva para cartuchos y múltiples puntos de activación de la extinción de incendios, incluso desde el interior de la cabina.
  • Acceso y salida mejorados con bandas de rodadura antideslizantes en todas las superficies de paso, sistema de pasamanos de nuevo diseño con cobertura total y dos salidas de emergencia.
  • Sistema de presencia del operador, que protege la máquina y al operador de movimientos incontrolados de la máquina con neutralización del sistema hidráulico y sensor de puerta.
  • Servicio más seguro con puntos de bloqueo/etiquetado integrados, pasadores de elevación delanteros para bloquear los brazos de elevación en su sitio y ganchos de remolque atornillados.
Cat

COMODIDAD Y CONTROL DEL OPERADOR

  • Cabina completamente rediseñada con más espacio, con el operador sentado más bajo para mejorar la calidad de conducción y el espacio para la cabeza; acolchado ajustable para las rodillas del operador; y espacio adicional para los pies durante el manejo de los pedales.
  • Climatizador de serie con opción de cabina presurizada; cobertura del sistema HVAC completamente nueva con un flujo de aire mejorado, una mayor capacidad de eliminación de escarcha y una reducción de los niveles de ruido.
  • Ergonomía mejorada en todos los controles, mandos de joystick fáciles de usar y una cabina con aislamiento para reducir la transferencia de vibraciones al operador.
  • Ventanillas de cristal doble opcionales para reducir el ruido y mejorar el control de la temperatura en condiciones ambientales extremas.
  • Funciones que aumentan la confianza, como el control de velocidad variable continua y las marchas virtuales implementadas para facilitar el control de la máquina; los controles de retardo automático para mantener la velocidad en pendientes; la función antirretroceso; el cambio de dirección más suave, sin cargas de impacto en la transmisión ni en el tren de potencia; y la gestión de velocidad programable, que mejora la eficacia del operador y reduce la fatiga.
Cat

PRODUCTIVIDAD Y RENDIMIENTO

  • Aumento de la capacidad del 20 % con respecto a los modelos anteriores, lo que convierte a la R1700 XE en una auténtica pala de 15 toneladas métricas (16,5 toneladas) tanto para aplicaciones de carga y acarreo como de carga de camiones.
  • Tiempos de descarga rápidos (13,2 segundos para elevar, descargar y bajar) combinados con una velocidad máxima de 18 km/h y un nuevo sistema de control de tracción para reducir los tiempos de ciclo, mover más material y reducir el coste por tonelada.
  • Excelente equilibrio de la máquina y nuevo sistema de frenado electrohidráulico que facilita los ciclos de carga y transporte.
  • Sistema hidráulico de última generación que proporciona un 65 % más de fuerza de elevación que las versiones anteriores y 24.190 kg de fuerza de elevación e inclinación.
  • Características que ofrecen una excelente capacidad de respuesta, como Auto Dig, que automatiza la carga de la cuchara; y sistema de dirección pilotada para proporcionar una sensación más aguda en espacios reducidos.
Cat

SISTEMA DE ACCIONAMIENTO ELÉCTRICO Y BATERÍA

  • Sistema de transmisión eléctrica de reluctancia conmutada (SR) de eficacia probada diseñado, integrado, validado y respaldado por Caterpillar para ofrecer fiabilidad, facilidad de refrigeración y alto rendimiento.
  • Sistema de baterías probado y duradero para una carga rápida y un alto rendimiento, con sistema de refrigeración diseñado por Caterpillar que maximiza el rendimiento y la vida útil de la batería.
  • Seguridad eléctrica integrada en todos los niveles del sistema de baterías, con múltiples capas de redundancia y pruebas según normas mundiales.
  • Baterías a bordo pioneras en el sector, que maximizan el tiempo de funcionamiento disponible y ofrecen una alternativa a la costosa infraestructura de estaciones de carga estáticas, así como a la necesidad de baterías adicionales, la manipulación de baterías y el cambio de baterías.
  • Puede cargarse completamente en 30 minutos, o en 20 minutos utilizando cargadores dobles Cat MEC500 para equipos móviles.
Cat

CARGADOR DE EQUIPOS MÓVIL

  • Primer cargador de equipos móvil Cat MEC500 autónomo del sector que se puede remolcar, arrastrar o elevar con carretilla elevadora, lo que elimina la necesidad de una costosa infraestructura de carga estática.
  • Carga rápidamente, con una salida de alta potencia (300-1.000 voltios) y la capacidad de utilizarse solo o en tándem para una carga optimizada; aumenta el voltaje para adaptarse a voltajes de entrada variables y ofrece una corriente de salida ajustable que puede usarse para ralentizar la carga.
  • Se conecta donde haya corriente de mina, y dos unidades pueden cargarse en paralelo con un solo transformador.
  • Equipado con múltiples protocolos de seguridad con monitorización de fallo de conexión a tierra, regulando y protegiendo continuamente durante el proceso de carga.
  • Diseñado para condiciones difíciles, con protección contra desprendimientos de rocas, resistencia al agua y al polvo, componentes clave montados contra vibraciones y actividad sísmica, y sellado contra la humedad con aire acondicionado cerrado.
Cat

CUCHARONES Y HERRAMIENTAS DE ATAQUE

  • Nuevo diseño de cucharón patentado que ofrece gestión de la trayectoria de carga para una mayor vida útil, mayor ángulo de garganta para facilitar la carga en suelos rocosos, mejor cobertura de los neumáticos para una mayor limpieza y protección de los mismos, mayor resistencia para adaptarse la fuerza de arranque mejorada y mayor rigidez en el tubo de par interior para una mayor rigidez torsional.
  • Cinco opciones de cucharón, incluidas cuatro de descarga y una atornillable, todas ellas diseñadas y fabricadas para adaptarse a sus capacidades de rendimiento.
  • Herramientas de corte soldadas, atornilladas o sin martillo (GET) para satisfacer las necesidades específicas de la obra y ajustarse a la estrategia de mantenimiento de la misma.
  • GET de media flecha empernados (BOHA) para los bordes del cucharón, que ofrecen más material de desgaste que las GET estándar soldados y cuentan con un diseño empernable que permite desmontarlos y sustituirlos de forma rápida y sencilla.
  • Nuevo sistema de protector de reborde Durilock que permite la instalación sin martillo y la retención sin mantenimiento de GET, con tres estilos de protector intercambiables para satisfacer aplicaciones específicas.
Especificaciones Equipos estándar Equipos optativos

Especificaciones del producto para R1700 XE (batería-eléctrica)

Descargar Imprimir
Potencia nominal - Máxima 335 hp 250 kW
Potencia nominal - Nominal 295 hp 220 kW
Tipo de motor Reluctancia conmutada Reluctancia conmutada
Par nominal (máximo, nominal = a 12 km/h [7,5 mph] y potencia nominal) 3200 N·m/660 N·m (2360 lbf-ft/443 lbf-ft) 3200 N·m/660 N·m (2360 lbf-ft/443 lbf-ft)
Eficiencia 95% 95%
Método de refrigeración Líquido Líquido
Capacidad de frenado regenerativo Sí Sí
Intervalo de servicio 12.000-13.000 horas 12.000-13.000 horas
Capacidad de los cucharones 5,7-7,5 m³ (7,5-98 yd³) 5,7-7,5 m³ (7,5-98 yd³)
Capacidad de carga útil nominal 33069 lb 15000 kg
Masa de funcionamiento 107460 lb 48743 kg
Peso de embarque 114460 lb 51918 kg
Fuerza de arranque: elevación e inclinación 53330 lb 24190 kg
Carga de vuelco estática: con la máquina recta al frente, con brazos de elevación horizontales 108500 lb 49203 kg
Carga límite de equilibrio estático: a giro pleno, con brazos de elevación horizontales 89600 lb 40649 kg
Control de amortiguación Sí Sí
Sistema de elevación/inclinación: circuito Electrohidráulica, control de caudal positivo, caudal compartido Electrohidráulica, control de caudal positivo, caudal compartido
Sistema de elevación/inclinación: bomba Pistón de caudal variable/sensor de carga hidráulico Pistón de caudal variable/sensor de carga hidráulico
Caudal máximo 78.5 gpm 297 l/min
Ajuste de la válvula de seguridad - Principal 4932 psi 34000 kPa
Cilindro de elevación: calibre 7 pulg 170 mm
Cilindro de elevación: carrera 33 pulg 830 mm
Cilindro de inclinación: calibre 8 pulg 210 mm
Cilindro de inclinación: carrera 22 pulg 564 mm
Elevación 6.8 s 6.8 s
Descarga 3.3 s 3.3 s
Bajada en vacío, flotación hacia abajo 2.9 s 2.9 s
Tiempo total del ciclo 13.2 s 13.2 s
Potencia nominal (máxima, nominal) 303 hp 226 kW
Tipo de motor eléctrico Reluctancia conmutada Reluctancia conmutada
Par nominal (máximo, nominal = equivalente a 1.600 rev/min) 600 N·m/531 N·m (443 lbf-ft/392 lbf-ft) 600 N·m/531 N·m (443 lbf-ft/392 lbf-ft)
Eficiencia 96% 96%
Método de refrigeración Líquido Líquido
Intervalo de servicio 12.000-13.000 horas 12.000-13.000 horas
Clasificación del inversor 350 A (CC nominal), 715 V CC 350 A (CC nominal), 715 V CC
Método de refrigeración Líquido (refrigerante) Líquido (refrigerante)
Clasificaciones de los componentes IP67, IP69K IP67, IP69K
Intervalo de servicio 12.000-13.000 horas 12.000-13.000 horas
Pendiente del 0 % - Cargada 11.2 milla/h 18 km/h
Pendiente del 0 % - Descargada 11.2 milla/h 18 km/h
Pendiente del 5 % - Cargada 9.2 milla/h 14.8 km/h
Pendiente del 5 % - Descargada 11.2 milla/h 18 km/h
Pendiente del 10 % - Cargada 5.3 milla/h 8.6 km/h
Pendiente del 10 % - Descargada 6.9 milla/h 11.1 km/h
Pendiente del 15 % - Cargada 3.8 milla/h 6.1 km/h
Pendiente del 15 % - Descargada 4.9 milla/h 7.9 km/h
Pendiente del 20 % - Cargada 3 milla/h 4.8 km/h
Pendiente del 20 % - Descargada 3.9 milla/h 6.2 km/h
Composición química de la batería Iones de litio Iones de litio
Supervisión de la batería Con sistemas de controles Caterpillar integrados Con sistemas de controles Caterpillar integrados
Voltaje del conjunto - Nominal 715 V 715 V
Capacidad de energía del conjunto _ Total 213 kWh 213 kWh
Método de carga Carga ultrarrápida incorporada Carga ultrarrápida incorporada
Tiempo de carga rápida integrada (0-100 %) Menos de 20 minutos (dos MEC500 en); menos de 30 minutos (un MEC500) Menos de 20 minutos (dos MEC500 en); menos de 30 minutos (un MEC500)
Método de refrigeración de la batería Líquido enfriado (refrigerante de mayor duración) Líquido enfriado (refrigerante de mayor duración)
Límites de temperatura de funcionamiento 50 °C/–20 °C (122 °F/-4 °F) 50 °C/–20 °C (122 °F/-4 °F)
Corriente de carga, voltaje 1160A (salida), 820 V CC 1160A (salida), 820 V CC
Velocidad máxima de carga 840 kW (cos cargadores MEC500) 840 kW (cos cargadores MEC500)
Velocidad mínima de carga 500 kW 500 kW
Velocidad de carga Hasta 4C (combinada con los cargadores MEC500) Hasta 4C (combinada con los cargadores MEC500)

R1700 XE (batería-eléctrica) Equipos estándar

Imprimir

TREN DE POTENCIA

  • Refrigeración de eje de freno
  • Frenos, totalmente hidráulicos, estancos, de discos múltiples bañados en aceite (SAFR)
  • Fuente de alimentación de la máquina:
    – Batería
    – Dos motores controlados independientemente para propulsión e hidráulica

SISTEMA ELÉCTRICO

  • Alarma, marcha atrás
  • Convertidor CC-CC, 8 amperios
  • Interruptor de desconexión de batería de 24 V, a nivel del suelo
  • Baterías de 24 V, mantenimiento reducido
  • Luz indicadora de HV
  • Interruptor de desconexión de la batería HV
  • Conector de diagnóstico
  • Iluminación externa, delantera, trasera (LED)
  • Iluminación, parada, doble (LED)
  • Conector, arranque auxiliar

CABINA DEL OPERADOR

  • Cabina cerrada, certificación ROPS/FOPS.
  • Pantalla en color de uso múltiple (CMPD, Color Multi Purpose Display):
    – Indicadores de freno delantero y trasero
    – Diagnóstico del sistema
    – Advertencia de freno residual
  • Bocinas, eléctricas
  • Instrumentos/indicadores:
    – Velocímetro/tacómetro
    – SOC (estado de cambio) de la batería
    – Temperatura del aceite hidráulico
    – Temperatura del refrigerante de la batería y PTO
  • Sistema de detección de presencia del operador
  • Aplicación del freno automático (ABA, Automatic Brake Application)
  • Luz, advertencia, freno residual
  • Monitor, cierre de puertas
  • Controles de implementos electrohidráulicos (palanca tipo joystick)
  • Cinturón de seguridad, retráctil
  • Soportes, radio y altavoz (×2)
  • Caja de almacenamiento, cerrada, 5L (3gal)
  • Reposabrazos y almohadillas para rodillas, ajustables de forma independiente

NEUMÁTICOS, LLANTAS Y RUEDAS

  • Neumáticos
  • Llantas (juego de 4):
    – 5 elementos

TECNOLOGÍA

  • Control de tracción
  • Sistema Product Link™ Elite

OTROS EQUIPOS

  • Cucharón de descarga
  • Posicionador del brazo de elevación para el retorno a la posición de excavación

ELIJA ENTRE:

  • Cabina: altura estándar
  • Cabina: altura elevada

R1700 XE (batería-eléctrica) Equipos optativos

Imprimir

TREN DE POTENCIA

  • Líneas de dirección hidráulicas reversibles
  • Llenado y evacuación rápidos de fluidos (tren de potencia y sistema hidráulico)

SISTEMA ELÉCTRICO

  • Funciones de control de implementos alternativos
  • Interruptor de aislamiento de batería de 24 V en la cabina

CABINA DEL OPERADOR

  • Cámara de visión trasera en color

NEUMÁTICOS, LLANTAS Y RUEDAS

  • Llanta de repuesto

TECNOLOGÍA

  • Cat Auto Dig
  • Control de amortiguación
  • Control de presión de los neumáticos
  • Control de carga útil Cat
  • Product Link Elite con WiFi (Confirme la disponibilidad regional con su distribuidor Cat).
  • Receptor de control remoto con línea de visión Cat para la máquina
  • Consola remota con línea de visión Cat (diseño sobre el hombro) (Confirme la disponibilidad regional con su distribuidor Cat).
  • Grupo de control de comunicaciones inalámbricas

OTROS EQUIPOS

  • Sistema de lubricación automática
  • Supresión de incendios Ansul - húmedo 37 L (9,8 gal)
  • Barra o gancho de recuperación de liberación de freno, atornillable
  • Cucharón atornillado
  • Rebordes del cucharón atornillables
  • Luz de compartimento de servicio
  • Luz de carga de dúmperes

Tecnología y servicios compatibles

Aproveche los datos conectados y los principios de seguridad de Caterpillar para mejorar la eficiencia, aumentar la productividad y hacer que su negocio sea más rentable.

1 - 8 De 9 Items Elementos
Anterior Sig.

Cat® MineStar™ Command para trabajos subterráneos permite el manejo remoto de las máquinas de carga, acarreo y descarga para ofrecer mejoras inmediatas de productividad y eficiencia a su operación. El sistema mejora la seguridad al alejar a los operadores de entornos peligrosos. También aumenta la utilización de la máquina en comparación con las operaciones de limpieza en línea, ya que reduce el tiempo de inactividad necesario para los cambios de turno, los tiempos de voladura y cualquier otra condición que pueda apartar a los operadores del frente.
Las opciones van desde la simple línea de visión hasta la autonomía total. Este enfoque basado en bloques permite a los mineros capturar valor en su punto de entrada más económico, al tiempo que permite la escalabilidad a medida que crece la madurez de la tecnología.

Explorar tecnología

Hay folletos de productos y mucho más listos para la descarga

Use el recorrido virtual interactivo para explorar las magníficas características y ventajas del R1700 XE (batería-eléctrica).

Iniciar recorrido de la R1700 XE (batería-eléctrica)
close

Galería multimedia

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE

R1700 XE
R1700 XE
R1700 XE
R1700 XE
R1700 XE
R1700 XE

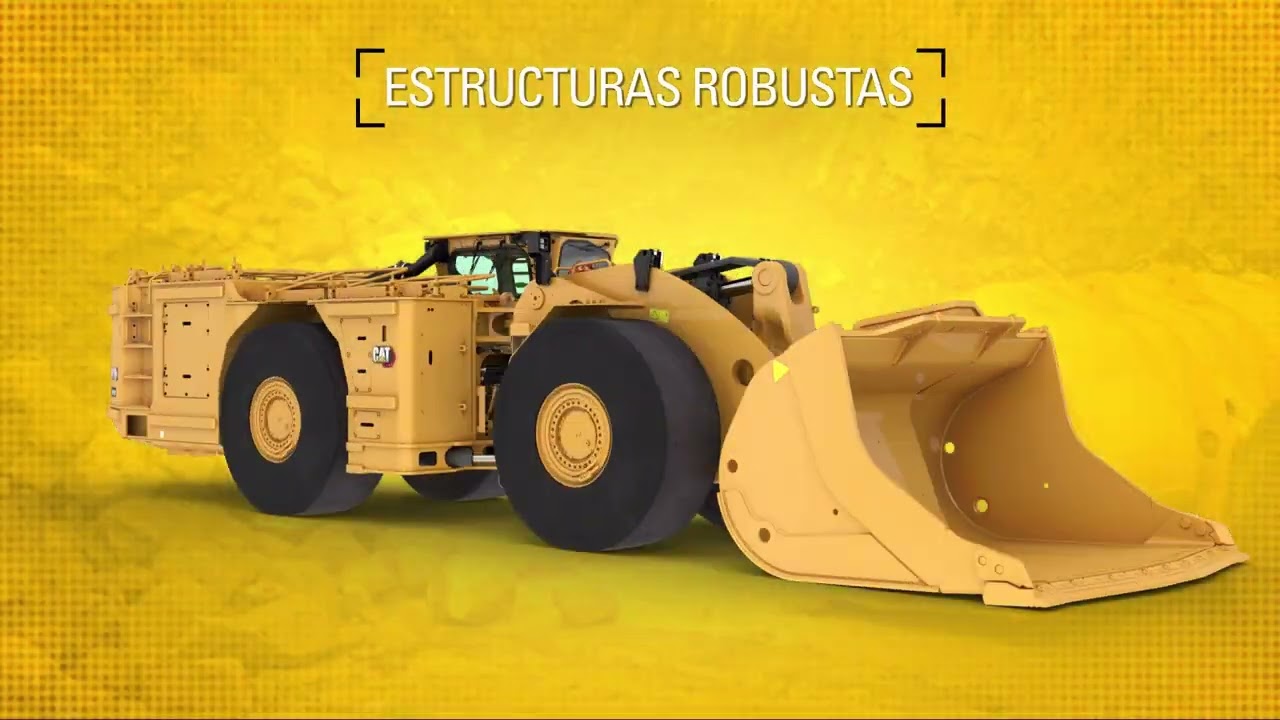

Vídeo de lanzamiento de la R1700 XE - español

Vídeo de la R1700 XE

Vídeo de lanzamiento de la R1700 XE - español

Vídeo de compromiso de HRV

Autodig Video

Vídeo de lanzamiento de la R1700 XE - español
Vídeo de la R1700 XE
Vídeo de lanzamiento de la R1700 XE - español
Vídeo de compromiso de HRV
Autodig Video

360 View
360 View

Rentabilice al máximo su inversión con productos relacionados con Cat

Potencia eléctrica

Cargador de Equipos Móvil

Trabajos subterráneos: roca dura

Dúmper para Minería subterránea

Palas para máquinas de carga, acarreo y descarga (LHD) para minería subterránea

Compare R1700 XE (batería-eléctrica) con otros productos considerados habitualmente.

Trabajos subterráneos: roca dura
Seleccionado
R1700 XE (batería-eléctrica)
R1700 XE (batería-eléctrica)
Potencia nominal - Máxima
335 hp
250 kW
Capacidad de los cucharones
5,7-7,5 m³ (7,5-98 yd³)
5,7-7,5 m³ (7,5-98 yd³)
Capacidad de carga útil nominal
33069 lb
15000 kg
Trabajos subterráneos: roca dura
R1700
R1700
Modelo de motor
Cat® C13
Cat® C13
Potencia del motor - Motor Stage V - ISO 14396:2002
345 hp
257 kW
Capacidad de carga útil nominal
33069 lb
15000 kg
Ver detalles
Trabajos subterráneos: roca dura
R2900 XE (Diésel-Eléctrica)
R2900 XE (Diésel-Eléctrica)
Modelo de motor
Cat® C15
Cat® C15
Potencia del motor - Motor Stage V - ISO 14396:2002
449 hp
335 kW
Capacidad de carga útil nominal
40785 lb
18500 kg
Ver detalles

Utilice la herramienta de comparación para comparar las especificaciones detalladas de los modelos Cat y de la competencia.

COMPARAR TODOS LOS MODELOS
