623 Mototraíllas autocargables

Solicitar una cotización Encontrar distribuidor

Especificaciones clave

Potencia al volante: tractor/mototraílla: 304 kW (407 hp); 304 kW (407 hp)

Capacidad de la mototraílla: colmada: 23 yd³; 17.6 m³

Velocidad máxima: con carga: 33.5 milla/h; 53.9 km/h

623
Cambiar modelo

Información general

Equipo de una sola máquina

La carga rápida, la velocidad de desplazamiento y la posibilidad de cargar y descargar sin detenerse, mejorando el tiempo de ciclo, hacen que las mototraíllas Cat tengan una alta productividad constante al menor coste por tonelada.

Ventajas

Mayor comodidad

Los controles ergonómicos y el interior de la cabina recién rediseñado proporcionan un entorno de trabajo más cómodo y eficaz durante toda la jornada

Mayor par del elevador

Elevador con una estructura más resistente que reduce el desgaste de la cadena y mejora el par disponible

Seguridad Seguridad

Las nuevas características de seguridad ayudan a los operadores a ser más productivos y a trabajar de un modo más eficaz durante toda la jornada

Características de un vistazo

Visualización de 1-6 de 6

AUMENTE SU PRODUCTIVIDAD

Par de elevación adicional.
Mejora de la vida útil de la cadena.
Elevador con rueda cabilla mejorada que reduce el desgaste de la cadena. Sistema mejorado de tensión de la cadena tipo tijera para reducir el desgaste del piñón, el desgaste de la cadena y los saltos de la cadena.
El Motor Cat C13 aumenta la densidad de potencia con una combinación de sistemas electrónicos, de combustible y de aire demostrados.
Ajuste la velocidad máxima deseada con el control de la velocidad de desplazamiento y la máquina encontrará la marcha más adecuada para el motor y la transmisión, lo cual reducirá el consumo de combustible.
La función de Límite de velocidad de la máquina sustituye a la Selección de marcha más alta.
El sistema de control electrónico de productividad avanzada (APECS) permite que el motor y la transmisión se comuniquen de un modo eficaz. Gracias a esta comunicación, la máquina puede aprovechar mejor la potencia y el par que produce el motor. Como resultado, se consigue mover más material.
La función de calado automático (Auto-Stall) ayuda a que la transmisión alcance rápidamente la temperatura de funcionamiento en el arranque cuando la máquina se utilice en climas fríos.
Cat Payload para mototraíllas es una solución para aplicaciones de movimiento de tierras que permite alcanzar una carga útil óptima y aumentar la eficiencia en el lugar de trabajo. Cat Payload consigue realizar el pesaje en movimiento al utilizar la presión del cilindro de elevación de la caja durante la fase de transporte con carga. Cat Payload se ha optimizado para utilizarse con el sistema de asistencia de secuencias (Sequence Assist), que aumenta la productividad y reduce el esfuerzo del operador.

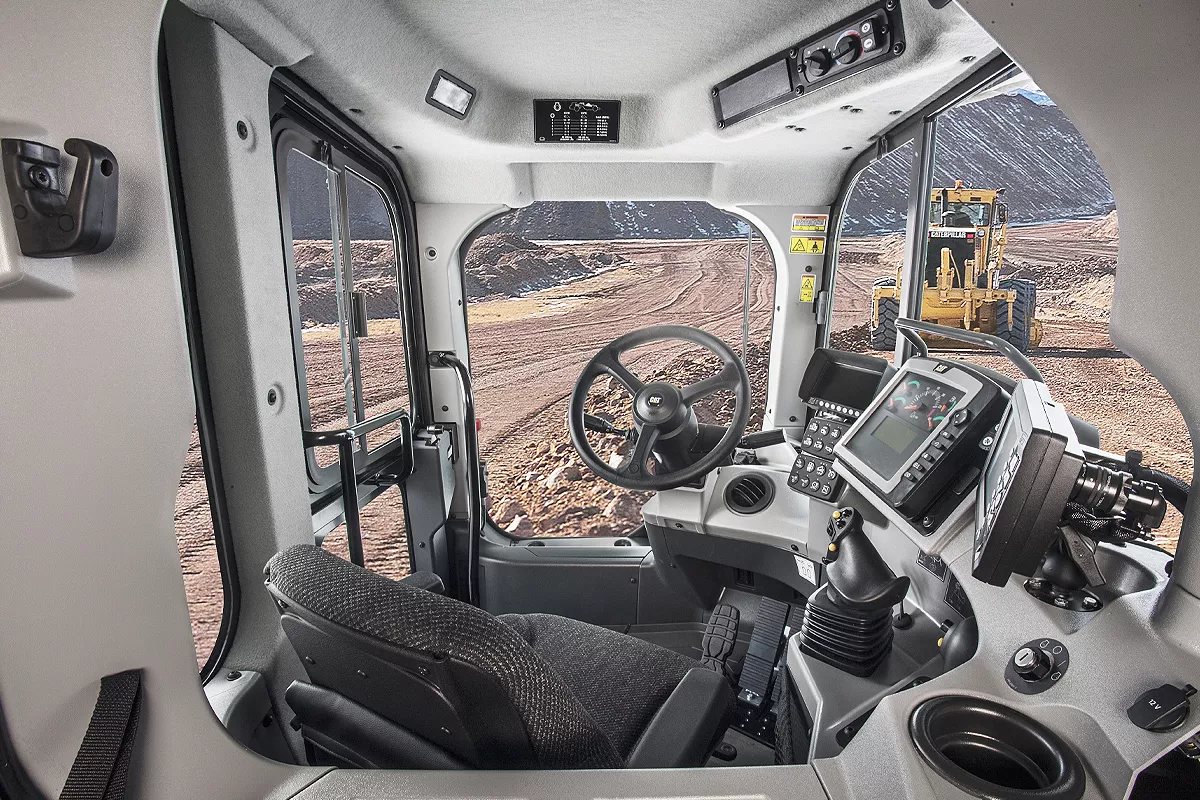

TRABAJE CON COMODIDAD

Reduzca hasta 14 los comandos de cada operador por ciclo con
Sequence Assist (accesorio opcional).
Conduzca la máquina con menos esfuerzo mediante el sistema de dirección de alta presión diseñado
recientemente.
Disfrute de las mejoras realizadas en el interior y de un entorno de trabajo más ergonómico
con una cabina un 21 % más grande que la de la serie G.
Los controles intuitivos y ergonómicos permiten a los operadores permanecer concentrados en su trabajo.
Mantenga la temperatura de la cabina que desee con el control de temperatura automático.
.

DISEÑADA PARA OFRECER SEGURIDAD

Permita al operador ser más consciente de lo que le rodea gracias al
sistema de visión del área de trabajo (WAVS, Work Area Vision System) opcional.
El indicador del cinturón de seguridad emite alertas visuales y sonoras si el operador
no se lo ha abrochado.
El interruptor de parada del motor a nivel del suelo permite interrumpir el paso de combustible al motor
y apagar la máquina.
El sistema de enganche amortiguador avanzado (Advanced Cushion Hitch) permite que el enganche amortiguador evite llegar al
final de carrera al tener la capacidad de anticiparse a estos momentos y ajustar
la velocidad de amortiguación, lo cual reduce la necesidad de mantenimiento del
enganche y proporciona al operador una conducción más suave en terrenos accidentados.

FUNCIONAMIENTO SENCILLO

La amplia cabina cuenta con unos controles intuitivos de fácil manejo y ofrece una excelente
visibilidad. La cabina proporciona un entorno de trabajo cómodo
durante toda la jornada laboral.
La suspensión del asiento con Gestión avanzada de la amortiguación Cat (ARM, Advanced Ride Management) reduce
el movimiento de final de carrera del cilindro de carga para una conducción más suave.
La protección contra el exceso de velocidad del motor se activará automáticamente sin
que intervenga el operador cuando la máquina esté en la octava marcha. La máquina
ayudará a reducir la velocidad al cancelar el control del acelerador
y accionar el freno de compresión del motor.

TECNOLOGÍAS CAT INTEGRADAS

Supervise, gestione y mejore las operaciones en el lugar de trabajo.
Alcanza la pendiente deseada de forma más rápida y precisa gracias a las tecnologías Cat GRADE. Termine los trabajos en menos pasadas y con menos esfuerzo, lo cual le ahorrará tiempo y le ayudará a aumentar sus beneficios.
Product Link™ recopila datos de la máquina que pueden visualizarse en línea a través de aplicaciones web y móviles (accesorio opcional).
Acceda a la información en cualquier momento y lugar con VisionLink® y utilice esta aplicación para tomar decisiones fundadas que aumenten la productividad, reduzcan los costes, simplifiquen el mantenimiento y mejoren la seguridad en el lugar de trabajo.
Acorte la curva de aprendizaje de los operadores menos experimentados con Sequence Assist y Load Assist (incluidos con el
accesorio Cat Grade).

TRABAJE DE UN MODO EFICIENTE

El ventilador hidráulico de actuación proporcional a la demanda del tractor ayuda a reducir el consumo de combustible.
El motor Cat C13 para tractores y el motor C9.3 para mototraíllas cumplen con los estándares de emisiones
Tier 4 Final de la EPA de EE. UU. y Stage V de la
UE, o equivalentes a Tier 2 de la EPA de EE. UU., o equivalentes a Tier 3 de la EPA de EE. UU. y Stage IIIA de la UE.
Cat Grade Control (accesorio opcional) garantiza de un modo inteligente que la máquina no corte por debajo del nivel requerido en el área de excavación ni deposite más material del necesario en el área de relleno.

Par de elevación adicional.
Mejora de la vida útil de la cadena.
Elevador con rueda cabilla mejorada que reduce el desgaste de la cadena. Sistema mejorado de tensión de la cadena tipo tijera para reducir el desgaste del piñón, el desgaste de la cadena y los saltos de la cadena.
El Motor Cat C13 aumenta la densidad de potencia con una combinación de sistemas electrónicos, de combustible y de aire demostrados.
Ajuste la velocidad máxima deseada con el control de la velocidad de desplazamiento y la máquina encontrará la marcha más adecuada para el motor y la transmisión, lo cual reducirá el consumo de combustible.
La función de Límite de velocidad de la máquina sustituye a la Selección de marcha más alta.
El sistema de control electrónico de productividad avanzada (APECS) permite que el motor y la transmisión se comuniquen de un modo eficaz. Gracias a esta comunicación, la máquina puede aprovechar mejor la potencia y el par que produce el motor. Como resultado, se consigue mover más material.
La función de calado automático (Auto-Stall) ayuda a que la transmisión alcance rápidamente la temperatura de funcionamiento en el arranque cuando la máquina se utilice en climas fríos.
Cat Payload para mototraíllas es una solución para aplicaciones de movimiento de tierras que permite alcanzar una carga útil óptima y aumentar la eficiencia en el lugar de trabajo. Cat Payload consigue realizar el pesaje en movimiento al utilizar la presión del cilindro de elevación de la caja durante la fase de transporte con carga. Cat Payload se ha optimizado para utilizarse con el sistema de asistencia de secuencias (Sequence Assist), que aumenta la productividad y reduce el esfuerzo del operador.

Reduzca hasta 14 los comandos de cada operador por ciclo con
Sequence Assist (accesorio opcional).
Conduzca la máquina con menos esfuerzo mediante el sistema de dirección de alta presión diseñado
recientemente.
Disfrute de las mejoras realizadas en el interior y de un entorno de trabajo más ergonómico
con una cabina un 21 % más grande que la de la serie G.
Los controles intuitivos y ergonómicos permiten a los operadores permanecer concentrados en su trabajo.
Mantenga la temperatura de la cabina que desee con el control de temperatura automático.
.

Permita al operador ser más consciente de lo que le rodea gracias al
sistema de visión del área de trabajo (WAVS, Work Area Vision System) opcional.
El indicador del cinturón de seguridad emite alertas visuales y sonoras si el operador
no se lo ha abrochado.
El interruptor de parada del motor a nivel del suelo permite interrumpir el paso de combustible al motor
y apagar la máquina.
El sistema de enganche amortiguador avanzado (Advanced Cushion Hitch) permite que el enganche amortiguador evite llegar al
final de carrera al tener la capacidad de anticiparse a estos momentos y ajustar
la velocidad de amortiguación, lo cual reduce la necesidad de mantenimiento del
enganche y proporciona al operador una conducción más suave en terrenos accidentados.

La amplia cabina cuenta con unos controles intuitivos de fácil manejo y ofrece una excelente
visibilidad. La cabina proporciona un entorno de trabajo cómodo
durante toda la jornada laboral.
La suspensión del asiento con Gestión avanzada de la amortiguación Cat (ARM, Advanced Ride Management) reduce
el movimiento de final de carrera del cilindro de carga para una conducción más suave.
La protección contra el exceso de velocidad del motor se activará automáticamente sin
que intervenga el operador cuando la máquina esté en la octava marcha. La máquina
ayudará a reducir la velocidad al cancelar el control del acelerador
y accionar el freno de compresión del motor.

Supervise, gestione y mejore las operaciones en el lugar de trabajo.
Alcanza la pendiente deseada de forma más rápida y precisa gracias a las tecnologías Cat GRADE. Termine los trabajos en menos pasadas y con menos esfuerzo, lo cual le ahorrará tiempo y le ayudará a aumentar sus beneficios.
Product Link™ recopila datos de la máquina que pueden visualizarse en línea a través de aplicaciones web y móviles (accesorio opcional).
Acceda a la información en cualquier momento y lugar con VisionLink® y utilice esta aplicación para tomar decisiones fundadas que aumenten la productividad, reduzcan los costes, simplifiquen el mantenimiento y mejoren la seguridad en el lugar de trabajo.
Acorte la curva de aprendizaje de los operadores menos experimentados con Sequence Assist y Load Assist (incluidos con el
accesorio Cat Grade).

El ventilador hidráulico de actuación proporcional a la demanda del tractor ayuda a reducir el consumo de combustible.
El motor Cat C13 para tractores y el motor C9.3 para mototraíllas cumplen con los estándares de emisiones
Tier 4 Final de la EPA de EE. UU. y Stage V de la
UE, o equivalentes a Tier 2 de la EPA de EE. UU., o equivalentes a Tier 3 de la EPA de EE. UU. y Stage IIIA de la UE.
Cat Grade Control (accesorio opcional) garantiza de un modo inteligente que la máquina no corte por debajo del nivel requerido en el área de excavación ni deposite más material del necesario en el área de relleno.

Especificaciones Equipos estándar Equipos optativos

Especificaciones del producto para 623

Motor

Potencia al volante: tractor/mototraílla	304 kW (407 hp) 304 kW (407 hp)
Modelo de motor	Cat® C13 Cat® C13
Rev/min nominales del motor	2000 r/min 2000 r/min
Potencia al volante: tractor	407 hp 304 kW
Nota	Cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU. y Stage V de la UE, o equivalente a Tier 2 de la EPA de EE. UU., o equivalente a Tier 3 de la EPA de EE. UU. y Stage IIIA de la UE. Cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU. y Stage V de la UE, o equivalente a Tier 2 de la EPA de EE. UU., o equivalente a Tier 3 de la EPA de EE. UU. y Stage IIIA de la UE.

Caja de la mototraílla

Capacidad de la mototraílla: colmada

23 yd³ 17.6 m³

General

Velocidad máxima: con carga	33.5 milla/h 53.9 km/h
Anchura total	11.8 pies 3.57 m
Altura de transporte total	12.37 pies 3.77 m
Capacidad de la mototraílla: colmada	23 yd³ 17.6 m³
Capacidad de la mototraílla: a ras	18.8 yd³ 14.4 m³
Carga nominal	25 038 kg (55200 lb); 25,1 toneladas métricas (27,6 toneladas) 25 038 kg (55200 lb); 25,1 toneladas métricas (27,6 toneladas)
Anchura: corte	10.4 pies 3.14 m
Profundidad de corte máxima	10.3 pulg 262 mm
Máx. profundidad de esparcido	18.3 pulg 465 mm
Ancho de giro de 180° de bordillo a bordillo	38.71 pies 11.8 m
Neumáticos: transmisión del tractor	33.25R29E3 33.25R29E3
Neumáticos: mototraílla	33.25R29E3 33.25R29E3
Peso de funcionamiento: vacío	88061 lb 39937 kg
Número de paletas	15 15
Máxima apertura del suelo	4.4 pies 1.34 m
Carcasa estandarizada	45.18 pies 13.77 m
Separación de las paletas del elevador	20 pulg 520 mm

Tiempos de ciclo del implemento

Extensión del eyector	6.5 s 6.5 s
Retracción del eyector	9.7 s 9.7 s
Bajada de la caja	3.5 s 3.5 s
Levantamiento de la caja	3 s 3 s

Cabina

Nivel de ruido exterior	El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A). El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A).
ROPS/FOPS	Cumple los estándares ISO Cumple los estándares ISO

Normas de cumplimiento de los criterios de seguridad

Sistema de dirección	ISO 5010:2007 ISO 5010:2007
Estructura de protección en caso de vuelcos (ROPS)	ISO 3471:2008 hasta 17 084 kg (37664 lb) ISO 3471:2008 hasta 17 084 kg (37664 lb)
Estructura de protección contra caída de objetos (FOPS)	ISO 3449:2005 nivel II ISO 3449:2005 nivel II
Alarma de marcha atrás	ISO 9533:2010 ISO 9533:2010
Frenos	ISO 3450:2011 ISO 3450:2011
Cinturón de seguridad	SAE J386:JUN1985 SAE J386:JUN1985

Transmisión

Velocidad máxima: con carga

33.5 milla/h 53.9 km/h

Velocidades de desplazamiento: descentramiento

Marcha de la transmisión: primera	3.1 milla/h 5 km/h
Marcha de la transmisión: segunda	5.5 milla/h 8.9 km/h
Marcha de la transmisión: tercera	7.5 milla/h 12.1 km/h
Marcha de la transmisión: cuarta	10.1 milla/h 16.3 km/h
Marcha de la transmisión: quinta	13.6 milla/h 21.9 km/h
Marcha de la transmisión: sexta	18.4 milla/h 29.6 km/h
Marcha de la transmisión: séptima	24.8 milla/h 39.9 km/h
Marcha de la transmisión: octava	33.5 milla/h 53.9 km/h
Marcha de la transmisión: marcha atrás	5.7 milla/h 9.2 km/h

Capacidades de llenado de servicio

Mando final: cada uno	5 gal (EE. UU.) 19 l
Cárter	9.7 gal (EE. UU.) 37 l
Sistema de transmisión	25.5 gal (EE. UU.) 97 l
Depósito de combustible	216.09 gal (EE. UU.) 818 l
Sistema hidráulico	21.926 gal (EE. UU.) 83 l

Capacidades de llenado de servicio - Tractor

Diferencial

41.7 gal (EE. UU.) 158 l

Dimensiones

Altura: transporte total	158.9 pulg 4037 mm
Longitud: total de la máquina	542 pulg 13767 mm
Eje a pasador de enganche vertical	17 pulg 432 mm
Anchura: total de la máquina	141.1 pulg 3585 mm
Anchura: total de la máquina; escalera bajada	149.2 pulg 3790 mm
Altura: parte superior de la cabina	142.6 pulg 3621 mm
Altura: máx. de la hoja de la mototraílla	20.5 pulg 520 mm
Anchura: tractor	133.1 pulg 3381 mm
Anchura: interior de la caja	120 pulg 3048 mm
Anchura: exterior de los neumáticos traseros	128.9 pulg 3275 mm
Parte delantera del tractor al eje delantero	122.8 pulg 3119 mm
Distancia entre ejes	329.5 pulg 8370 mm
Eje trasero: parte trasera de la máquina	89.7 pulg 2278 mm
Altura libre sobre el suelo: tractor	21.9 pulg 557 mm
Anchura: centros de neumáticos traseros	90.2 pulg 2290 mm
Altura de la parte superior del elevador	148.3 pulg 3768 mm

623 Equipos estándar

NOTA

Los equipos estándar y opcionales pueden variar. Consulte a su distribuidor Cat para obtener más información.

TECNOLOGÍAS INTEGRADAS

Sequence Assist, Cat Payload

TREN DE POTENCIA – TRACTOR

Cat C13

Freno motor Cat

Arranque eléctrico, 24 voltios

Filtro de aire, seco, con prefiltro

Ventilador, hidráulico

Apagado del motor a nivel del suelo

Radiador, núcleo de aluminio, 9 láminas por pulgada

Protección del cárter

Silenciador (solo para regiones con regulación menos estricta o inexistente respecto a la configuración del motor)

Ayuda al arranque, éter

SISTEMA DE FRENOS

Principal y secundario sumergidos en aceite e hidráulicos

Principal y secundario sumergidos en aceite e hidráulicos

Sistema de bloqueo del acelerador

Estacionamiento, liberado hidráulicamente, accionamiento por muelle

TRANSMISIÓN

Selección de velocidad más alta programable

Control de la velocidad de desplazamiento

Límite de velocidad de la máquina

Protección del tren de potencia

Protección del bloqueo del diferencial

Sistema de bloqueo de los diferenciales

Retención de la transmisión

Control ECPC

Reducción del patinaje de neumáticos de serie

Servotransmisión planetaria de 8 velocidades

Software APECS

SISTEMA ELÉCTRICO – TRACTOR

Alternador, 150amperios

Baterías (4), 12V, 1000 CCA, sin mantenimiento, alto rendimiento

Sistema eléctrico, 24 V

Receptáculo de carga/arranque

SISTEMA DE ILUMINACIÓN - TRACTOR

Faros, halógenos

Focos LED

Intermitentes con función de advertencia

Caja (1)

Cuchilla (2)

Visión lateral halógenos (2)

SISTEMA ELÉCTRICO – MOTOTRAÍLLA

Alarma de marcha atrás

SISTEMA DE ILUMINACIÓN - MOTOTRAÍLLA

Intermitentes con función de advertencia, LED

Luces de freno LED

CABINA DEL OPERADOR – TRACTOR

Sistema HVAC, calefacción, aire acondicionado, antiescarcha

Control de termostato del sistema de calefacción, ventilación y aire acondicionado

Percha para abrigo

Plataforma para termo con correa de sujeción

Conexión de diagnóstico (2)

Tomas de corriente de 12V (2)

Bloqueo del diferencial (1)

Luz de techo adicional

Bocina eléctrica

Control del implemento mediante palanca en T

Espejo retrovisor

Preinstalación de radio

Cabina ROPS/FOPS, presurizada

Cinturón de seguridad, estático de dos piezas

Asiento, gestión avanzada de la amortiguación (ARM, Advanced Ride Management) Cat, Cat Comfort Serie 3, gira 30 grados

Volante de dirección abatible, telescópico, almohadillado

Ventanilla, salida de emergencia, lado derecho

Ventanillas, correderas

Ventanillas, laminadas, cerrada

Limpiaparabrisas, ventanillas delantera y trasera, incluye lavadores

Bloqueo de puerta

Pantalla Messenger

INTERRUPTORES DEL TECLADO

Modo de información en pantalla Messenger

Sistema de bloqueo del acelerador

Luces de advertencia

Selección de nivel de retardador

Encendido/apagado de luces de trabajo

Limpiaparabrisas/lavaparabrisas

INTERRUPTORES BASCULANTES CON LENGÜETA DE SEGURIDAD

Freno de estacionamiento

Control de regeneración

INDICADORES DE ADVERTENCIA INCLUIDOS:

Temperatura del refrigerante

Selección de marcha

Nivel de combustible

Gancho bajado

Enganche amortiguador

Temperatura del aceite del motor

Sistema de frenos

Voltaje del sistema

Regeneración necesaria

Luces largas

Bloqueo de implemento

Sistema de bloqueo del acelerador

Eyector automático

Freno de estacionamiento

Luz de funcionamiento

Temperatura del aceite hidráulico

Bloqueo del diferencial (1)

Dirección secundaria

Retención de la transmisión

Flotación de compuerta

Régimen del motor, rev/min

FLUIDOS

Refrigerante de larga duración hasta -37 °C (-34 °F)

OTRO EQUIPO ESTÁNDAR – TRACTOR

Enganche amortiguador avanzado

Acumuladores (enganche amortiguador) con número de registro canadiense (CRN)

Cambio de aceite rápido

Guardabarros, no metálicos

Calentador, refrigerante del motor, 120V

Llantas (2)

Bulón para remolque, delantero

Bloqueos contra vandalismo

Calentador, refrigerante del motor, 120V

CAJA

17,6 m³ (23 yd³), colmada

13,5 m³ (17,6 yd³), a ras

OTRO EQUIPO ESTÁNDAR - MOTOTRAÍLLA

Bloqueos contra vandalismo

Elevador con 15 paletas

Cilindros hidráulicos de detección de posición (levantamiento de la caja y compuerta)

623 Equipos optativos

NOTA

Los equipos estándar y opcionales pueden variar. Consulte a su distribuidor Cat para obtener más información.

CONFIGURACIONES DE LA DIRECCIÓN

Configuración de dirección secundaria

TECNOLOGÍAS INTEGRADAS

Product Link

Cat Grade Control, Cat Payload, Sequence Assit y Load Assist

OTROS ACCESORIOS

Configuración de cámara: WAVS

Bloqueo de la dirección: externo

Baliza de cabina

Bocina neumática

Bocina neumática y baliza

Guardabarros, mototraílla

Grupo de cables

Placa con el año de fabricación

ACCESORIOS DE LUCES DE TRABAJO

Luces de trabajo HID

CONFIGURACIONES DE CAPACIDAD AMBIENTE

Refrigeración, climas cálidos, HRC

Refrigerante de larga duración, -50 °C (-58 °F)

Refrigeración, climas cálidos, LRC

Refrigeración, climas fríos, LRC

INSTRUCCIONES DE SERVICIO

Configuración de película: EE.UU. (ANSI)

Configuración de película: internacional (ISO)

Especificaciones del producto para 623

Descargar Imprimir

Motor

Potencia al volante: tractor/mototraílla	304 kW (407 hp) 304 kW (407 hp)
Modelo de motor	Cat® C13 Cat® C13
Rev/min nominales del motor	2000 r/min 2000 r/min
Potencia al volante: tractor	407 hp 304 kW
Nota	Cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU. y Stage V de la UE, o equivalente a Tier 2 de la EPA de EE. UU., o equivalente a Tier 3 de la EPA de EE. UU. y Stage IIIA de la UE. Cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU. y Stage V de la UE, o equivalente a Tier 2 de la EPA de EE. UU., o equivalente a Tier 3 de la EPA de EE. UU. y Stage IIIA de la UE.

Caja de la mototraílla

Capacidad de la mototraílla: colmada

23 yd³ 17.6 m³

General

Velocidad máxima: con carga	33.5 milla/h 53.9 km/h
Anchura total	11.8 pies 3.57 m
Altura de transporte total	12.37 pies 3.77 m
Capacidad de la mototraílla: colmada	23 yd³ 17.6 m³
Capacidad de la mototraílla: a ras	18.8 yd³ 14.4 m³
Carga nominal	25 038 kg (55200 lb); 25,1 toneladas métricas (27,6 toneladas) 25 038 kg (55200 lb); 25,1 toneladas métricas (27,6 toneladas)
Anchura: corte	10.4 pies 3.14 m
Profundidad de corte máxima	10.3 pulg 262 mm
Máx. profundidad de esparcido	18.3 pulg 465 mm
Ancho de giro de 180° de bordillo a bordillo	38.71 pies 11.8 m
Neumáticos: transmisión del tractor	33.25R29E3 33.25R29E3
Neumáticos: mototraílla	33.25R29E3 33.25R29E3
Peso de funcionamiento: vacío	88061 lb 39937 kg
Número de paletas	15 15
Máxima apertura del suelo	4.4 pies 1.34 m
Carcasa estandarizada	45.18 pies 13.77 m
Separación de las paletas del elevador	20 pulg 520 mm

Tiempos de ciclo del implemento

Extensión del eyector	6.5 s 6.5 s
Retracción del eyector	9.7 s 9.7 s
Bajada de la caja	3.5 s 3.5 s
Levantamiento de la caja	3 s 3 s

Cabina

Nivel de ruido exterior	El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A). El nivel de potencia acústica exterior de la máquina estándar (ISO 6395:2008) es de 114 dB(A).
ROPS/FOPS	Cumple los estándares ISO Cumple los estándares ISO

Normas de cumplimiento de los criterios de seguridad

Sistema de dirección	ISO 5010:2007 ISO 5010:2007
Estructura de protección en caso de vuelcos (ROPS)	ISO 3471:2008 hasta 17 084 kg (37664 lb) ISO 3471:2008 hasta 17 084 kg (37664 lb)
Estructura de protección contra caída de objetos (FOPS)	ISO 3449:2005 nivel II ISO 3449:2005 nivel II
Alarma de marcha atrás	ISO 9533:2010 ISO 9533:2010
Frenos	ISO 3450:2011 ISO 3450:2011
Cinturón de seguridad	SAE J386:JUN1985 SAE J386:JUN1985

Transmisión

Velocidad máxima: con carga

33.5 milla/h 53.9 km/h

Velocidades de desplazamiento: descentramiento

Marcha de la transmisión: primera	3.1 milla/h 5 km/h
Marcha de la transmisión: segunda	5.5 milla/h 8.9 km/h
Marcha de la transmisión: tercera	7.5 milla/h 12.1 km/h
Marcha de la transmisión: cuarta	10.1 milla/h 16.3 km/h
Marcha de la transmisión: quinta	13.6 milla/h 21.9 km/h
Marcha de la transmisión: sexta	18.4 milla/h 29.6 km/h
Marcha de la transmisión: séptima	24.8 milla/h 39.9 km/h
Marcha de la transmisión: octava	33.5 milla/h 53.9 km/h
Marcha de la transmisión: marcha atrás	5.7 milla/h 9.2 km/h

Capacidades de llenado de servicio

Mando final: cada uno	5 gal (EE. UU.) 19 l
Cárter	9.7 gal (EE. UU.) 37 l
Sistema de transmisión	25.5 gal (EE. UU.) 97 l
Depósito de combustible	216.09 gal (EE. UU.) 818 l
Sistema hidráulico	21.926 gal (EE. UU.) 83 l

Capacidades de llenado de servicio - Tractor

Diferencial

41.7 gal (EE. UU.) 158 l

Dimensiones

Altura: transporte total	158.9 pulg 4037 mm
Longitud: total de la máquina	542 pulg 13767 mm
Eje a pasador de enganche vertical	17 pulg 432 mm
Anchura: total de la máquina	141.1 pulg 3585 mm
Anchura: total de la máquina; escalera bajada	149.2 pulg 3790 mm
Altura: parte superior de la cabina	142.6 pulg 3621 mm
Altura: máx. de la hoja de la mototraílla	20.5 pulg 520 mm
Anchura: tractor	133.1 pulg 3381 mm
Anchura: interior de la caja	120 pulg 3048 mm
Anchura: exterior de los neumáticos traseros	128.9 pulg 3275 mm
Parte delantera del tractor al eje delantero	122.8 pulg 3119 mm
Distancia entre ejes	329.5 pulg 8370 mm
Eje trasero: parte trasera de la máquina	89.7 pulg 2278 mm
Altura libre sobre el suelo: tractor	21.9 pulg 557 mm
Anchura: centros de neumáticos traseros	90.2 pulg 2290 mm
Altura de la parte superior del elevador	148.3 pulg 3768 mm

623 Equipos estándar

Imprimir

NOTA

Los equipos estándar y opcionales pueden variar. Consulte a su distribuidor Cat para obtener más información.

TECNOLOGÍAS INTEGRADAS

Sequence Assist, Cat Payload

TREN DE POTENCIA – TRACTOR

Cat C13

Freno motor Cat

Arranque eléctrico, 24 voltios

Filtro de aire, seco, con prefiltro

Ventilador, hidráulico

Apagado del motor a nivel del suelo

Radiador, núcleo de aluminio, 9 láminas por pulgada

Protección del cárter

Silenciador (solo para regiones con regulación menos estricta o inexistente respecto a la configuración del motor)

Ayuda al arranque, éter

SISTEMA DE FRENOS

Principal y secundario sumergidos en aceite e hidráulicos

Principal y secundario sumergidos en aceite e hidráulicos

Sistema de bloqueo del acelerador

Estacionamiento, liberado hidráulicamente, accionamiento por muelle

TRANSMISIÓN

Selección de velocidad más alta programable

Control de la velocidad de desplazamiento

Límite de velocidad de la máquina

Protección del tren de potencia

Protección del bloqueo del diferencial

Sistema de bloqueo de los diferenciales

Retención de la transmisión

Control ECPC

Reducción del patinaje de neumáticos de serie

Servotransmisión planetaria de 8 velocidades

Software APECS

SISTEMA ELÉCTRICO – TRACTOR

Alternador, 150amperios

Baterías (4), 12V, 1000 CCA, sin mantenimiento, alto rendimiento

Sistema eléctrico, 24 V

Receptáculo de carga/arranque

SISTEMA DE ILUMINACIÓN - TRACTOR

Faros, halógenos

Focos LED

Intermitentes con función de advertencia

Caja (1)

Cuchilla (2)

Visión lateral halógenos (2)

SISTEMA ELÉCTRICO – MOTOTRAÍLLA

Alarma de marcha atrás

SISTEMA DE ILUMINACIÓN - MOTOTRAÍLLA

Intermitentes con función de advertencia, LED

Luces de freno LED

CABINA DEL OPERADOR – TRACTOR

Sistema HVAC, calefacción, aire acondicionado, antiescarcha

Control de termostato del sistema de calefacción, ventilación y aire acondicionado

Percha para abrigo

Plataforma para termo con correa de sujeción

Conexión de diagnóstico (2)

Tomas de corriente de 12V (2)

Bloqueo del diferencial (1)

Luz de techo adicional

Bocina eléctrica

Control del implemento mediante palanca en T

Espejo retrovisor

Preinstalación de radio

Cabina ROPS/FOPS, presurizada

Cinturón de seguridad, estático de dos piezas

Asiento, gestión avanzada de la amortiguación (ARM, Advanced Ride Management) Cat, Cat Comfort Serie 3, gira 30 grados

Volante de dirección abatible, telescópico, almohadillado

Ventanilla, salida de emergencia, lado derecho

Ventanillas, correderas

Ventanillas, laminadas, cerrada

Limpiaparabrisas, ventanillas delantera y trasera, incluye lavadores

Bloqueo de puerta

Pantalla Messenger

INTERRUPTORES DEL TECLADO

Modo de información en pantalla Messenger

Sistema de bloqueo del acelerador

Luces de advertencia

Selección de nivel de retardador

Encendido/apagado de luces de trabajo

Limpiaparabrisas/lavaparabrisas

INTERRUPTORES BASCULANTES CON LENGÜETA DE SEGURIDAD

Freno de estacionamiento

Control de regeneración

INDICADORES DE ADVERTENCIA INCLUIDOS:

Temperatura del refrigerante

Selección de marcha

Nivel de combustible

Gancho bajado

Enganche amortiguador

Temperatura del aceite del motor

Sistema de frenos

Voltaje del sistema

Regeneración necesaria

Luces largas

Bloqueo de implemento

Sistema de bloqueo del acelerador

Eyector automático

Freno de estacionamiento

Luz de funcionamiento

Temperatura del aceite hidráulico

Bloqueo del diferencial (1)

Dirección secundaria

Retención de la transmisión

Flotación de compuerta

Régimen del motor, rev/min

FLUIDOS

Refrigerante de larga duración hasta -37 °C (-34 °F)

OTRO EQUIPO ESTÁNDAR – TRACTOR

Enganche amortiguador avanzado

Acumuladores (enganche amortiguador) con número de registro canadiense (CRN)

Cambio de aceite rápido

Guardabarros, no metálicos

Calentador, refrigerante del motor, 120V

Llantas (2)

Bulón para remolque, delantero

Bloqueos contra vandalismo

Calentador, refrigerante del motor, 120V

CAJA

17,6 m³ (23 yd³), colmada

13,5 m³ (17,6 yd³), a ras

OTRO EQUIPO ESTÁNDAR - MOTOTRAÍLLA

Bloqueos contra vandalismo

Elevador con 15 paletas

Cilindros hidráulicos de detección de posición (levantamiento de la caja y compuerta)

623 Equipos optativos

Imprimir

NOTA

Los equipos estándar y opcionales pueden variar. Consulte a su distribuidor Cat para obtener más información.

CONFIGURACIONES DE LA DIRECCIÓN

Configuración de dirección secundaria

TECNOLOGÍAS INTEGRADAS

Product Link

Cat Grade Control, Cat Payload, Sequence Assit y Load Assist

OTROS ACCESORIOS

Configuración de cámara: WAVS

Bloqueo de la dirección: externo

Baliza de cabina

Bocina neumática

Bocina neumática y baliza

Guardabarros, mototraílla

Grupo de cables

Placa con el año de fabricación

ACCESORIOS DE LUCES DE TRABAJO

Luces de trabajo HID

CONFIGURACIONES DE CAPACIDAD AMBIENTE

Refrigeración, climas cálidos, HRC

Refrigerante de larga duración, -50 °C (-58 °F)

Refrigeración, climas cálidos, LRC

Refrigeración, climas fríos, LRC

INSTRUCCIONES DE SERVICIO

Configuración de película: EE.UU. (ANSI)

Configuración de película: internacional (ISO)

Compare 623 con otros productos considerados habitualmente.

Mototraíllas

Seleccionado

623

Potencia al volante: tractor/mototraílla: 304 kW (407 hp); 304 kW (407 hp)
Capacidad de la mototraílla: colmada: 23 yd³; 17.6 m³
Velocidad máxima: con carga: 33.5 milla/h; 53.9 km/h

Mototraíllas

Caja para carbón 657

Motor del tractor: Cat® C18; Cat® C18
Potencia al volante: tractor/mototraílla: 469 kW (629 cv)/353 kW (473 cv); 469 kW (629 cv)/353 kW (473 cv)
Motor de la mototraílla: Cat® C15; Cat® C15
