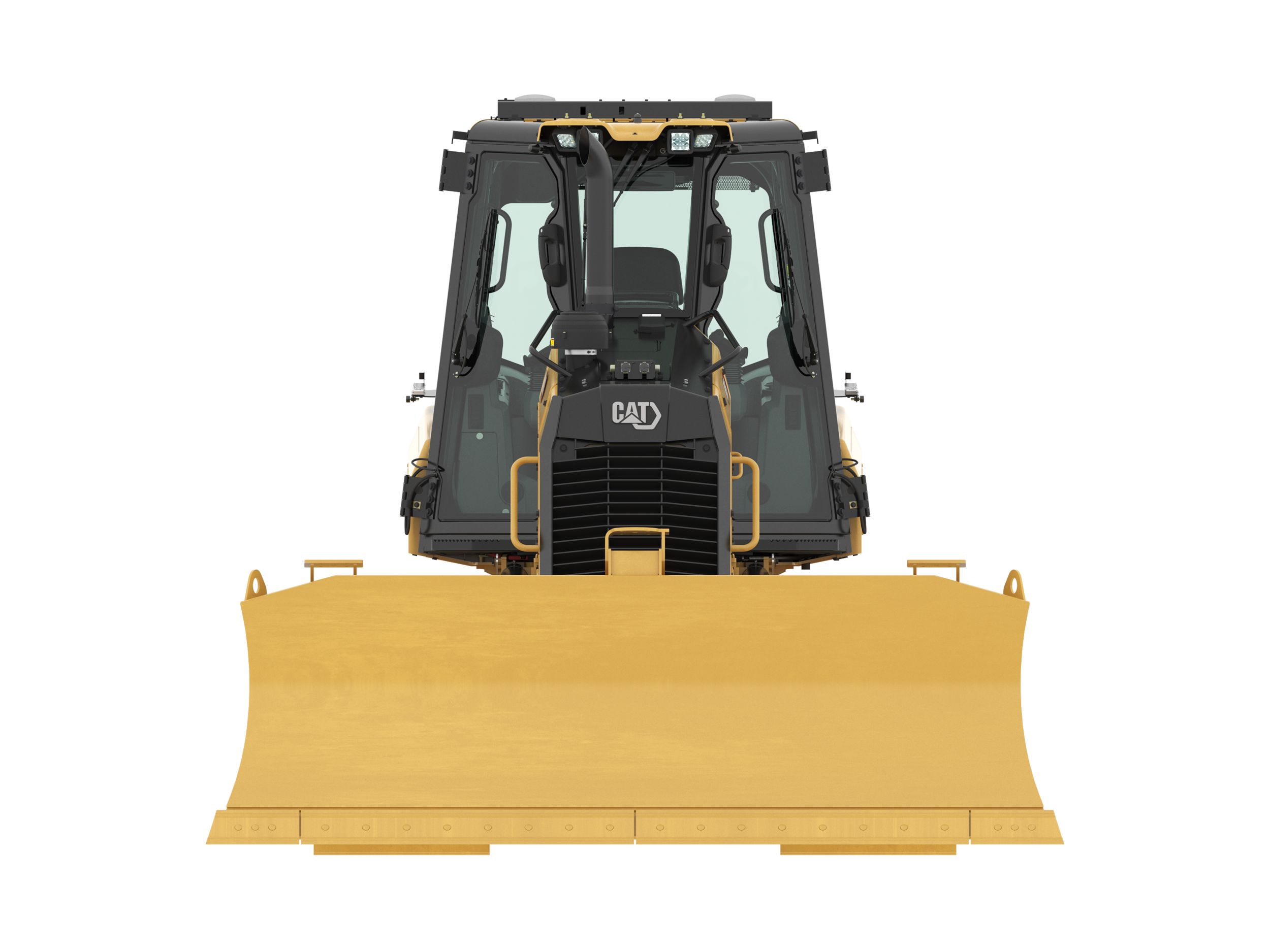

D3 Бульдозеры малой мощности | Cat

Двигатель

Модель двигателя	Cat® C3.6 Cat® C3.6
Мощность — полезная	104 л. с. 77.6 кВт
Рабочий объем	220 дюймов³ 3.6 л
Полезная мощность — 2200 об/мин — SAE J1349	104 л. с. 77.6 кВт
Полезная мощность 2200 об/мин по стандарту ISO 9249/EEC 80/1269	104 л. с. 77.6 кВт
Силовая передача	Гидростатический Гидростатический
Примечание (2)	Двигатель сертифицирован по стандарту, эквивалентному стандарту Tier 3 на выбросы загрязняющих веществ. Двигатель сертифицирован по стандарту, эквивалентному стандарту Tier 3 на выбросы загрязняющих веществ.
Примечание (1)	Полезная мощность по результатам испытаний соответствует стандартам ISO 9249:2007 и SAE J1349:2011, заявленная полезная мощность — это мощность на маховике, когда двигатель оснащен вентилятором, воздухозаборником, системой выпуска отработавших газов и генератором. Полезная мощность по результатам испытаний соответствует стандартам ISO 9249:2007 и SAE J1349:2011, заявленная полезная мощность — это мощность на маховике, когда двигатель оснащен вентилятором, воздухозаборником, системой выпуска отработавших газов и генератором.

Параметры массы

Эксплуатационная масса	20640 фунты 9362 кг
Эксплуатационная масса — LGP	21369 фунты 9693 кг
Эксплуатационная масса — LGP, 762 мм/30 дюйм.	21810 фунты 9893 кг
Примечание (2)	Для машины с рыхлителем следует добавить 554 кг (1222 фунта). Для машины с рыхлителем следует добавить 554 кг (1222 фунта).
Примечание (1)	Технические характеристики приведены для машины с бульдозерным отвалом, кабиной с конструкцией EROPS, сигналом заднего хода, оператором, охлаждающей жидкостью, смазочными материалами и полным топливным баком. Технические характеристики приведены для машины с бульдозерным отвалом, кабиной с конструкцией EROPS, сигналом заднего хода, оператором, охлаждающей жидкостью, смазочными материалами и полным топливным баком.

Кабина

Защита при опрокидывании (ROPS)	ISO 3471:2008 ISO 3471:2008
Защита оператора от падающих предметов (FOPS)	ISO 3449:2005 уровень II ISO 3449:2005 уровень II

Коробка передач

Приводные насосы	1 1
Максимальная скорость заднего хода	6.2 миля/ч 10 км/ч
Настройки предохранительного клапана	7033 фунтов на кв. дюйм 48500 кПа
Гидромоторы	2 2
Максимальная скорость переднего хода	5.6 миля/ч 9 км/ч

Ходовая часть

Ширина колеи — LGP, 762 мм (30 дюйм.)	73 дюймы 1860 мм
Ширина башмака — LGP	26 дюймы 660 мм
Ширина стандартного башмака	20 дюймы 510 мм
Давление на грунт — LGP	4.5 фунтов на кв. дюйм 31.2 кПа
Ширина колеи — LGP	69 дюймы 1750 мм
Опорная длина гусеничной ленты — LGP	91 дюймы 2310 мм
Количество катков с каждой стороны	7 7
Опорная длина гусеничной ленты — LGP, 762 мм (30 дюйм.)	91 дюймы 2310 мм
Давление на грунт — LGP, 762 мм (30 дюйм.)	3.9 фунтов на кв. дюйм 27.2 кПа
Ширина колеи	63 дюймы 1600 мм
Количество башмаков (с каждой стороны) — ходовая часть с герметизированными и смазанными гусеничными лентами (SALT, Sealed and Lubricated Track)	40 40
Ширина башмака — LGP, 762 мм (30 дюйм.)	30 дюймы 762 мм
Удельное давление на грунт	5.7 фунтов на кв. дюйм 38.9 кПа
Длина участка контакта гусеничной ленты с грунтом	91 дюймы 2310 мм
Количество башмаков с каждой стороны — износостойкая ходовая часть	36 36

Вместимость заправочных емкостей

Коробка передач — гидробак	23.8 галл. (США) 90 л
Топливный бак	51.5 галл. (США) 195 л
Картер — с фильтром	2.8 галл. (США) 10.5 л
Каждый бортовой редуктор — LGP	2.6 галл. (США) 10 л
Система охлаждения	5 галл. (США) 19 л
Бортовые редукторы — с каждой стороны	2.6 галл. (США) 10 л

Гидросистема управления

Производительность насоса	17.2 галлонов/мин 65 л/мин
Настройки предохранительного клапана	2988 фунтов на кв. дюйм 20600 кПа

Рыхлитель

Тип	Параллелограмм Параллелограмм
Количество стоек	3 3
Высота	6.5 дюймы 165 мм
Масса	1222 фунты 554 кг
Максимальный дорожный просвет под наконечником стойки	17.6 дюймы 448 мм
Максимальный вылет на уровне земли	30.2 дюймы 766 мм
Максимальная глубина выемки	13.3 дюймы 337.5 мм
Габаритная ширина	67.3 дюймы 1710 мм

Лебедка

Масса	1345 фунты 610 кг
Привод лебедки	Гидростатический Гидростатический
Управление	Гидравлика Гидравлика
Скорость	Регулируемые Регулируемые
Диаметр вальца	10 дюймы 254 мм
Зазор между верхней кромкой отвала и поворотным кругом	6.75 дюймы 171.5 мм
Максимальное тяговое усилие троса лебедки с заполненным барабаном	25000 фунты 11340 кг
Длина лебедки	27.76 дюймы 705 мм
Вместимость барабана — рекомендуемое сечение троса	371 фут 113 м
Диаметр троса — рекомендуемый	0.63 дюймы 16 мм
Вместимость барабана — дополнительный трос	256 фут 78 м
Габаритная ширина	29.2 дюймы 741 мм
Диаметр троса — по заказу	0.75 дюймы 19 мм
Максимальная линейная скорость с пустым барабаном	131 фут/мин 40 м/мин
Максимальная линейная скорость c заполненным барабаном	207 фут/мин 63 м/мин
Максимальное тяговое усилие троса лебедки при пустом барабане	40000 фунты 18144 кг
Ширина вальца	10.8 дюймы 274 мм

Система кондиционирования воздуха

Кондиционирование воздуха

Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления= 1430). Система содержит 1,8 кг хладагента, что соответствует 2,574 метрической тонны CO2. Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления= 1430). Система содержит 1,8 кг хладагента, что соответствует 2,574 метрической тонны CO2.

Размеры

Длина базового бульдозера, без отвала — LGP	128.7 дюймы 3270 мм
ОТВАЛ: ширина отвала при максимальном угле поворота — средняя	105.1 дюймы 2669 мм
ОТВАЛ: глубина копания — LGP	23.2 дюймы 590 мм
Ширина колеи — LGP	67.9 дюймы 1750 мм
ОТВАЛ: высота отвала — LGP	39.8 дюймы 1010 мм
ОТВАЛ: вместимость отвала (SAE) — LGP	3.06 ярды³ 2.34 м³
ОТВАЛ: высота подъема отвала — LGP	30.2 дюймы 767 мм
Габаритная длина с отвалом — LGP	169.6 дюймы 4309 мм
ОТВАЛ: максимальный наклон — LGP	17.7 дюймы 448 мм
ОТВАЛ: высота отвала — средняя	39.8 дюймы 1010 мм
ОТВАЛ: максимальный наклон — средний	17.7 дюймы 448 мм
ОТВАЛ: ширина отвала — LGP	126.7 дюймы 3220 мм
ОТВАЛ: глубина копания — средний	22.5 дюймы 572 мм
Высота бульдозера — LGP, 762 мм (30 дюйм.)	109 дюймы 2769 мм
ОТВАЛ: максимальный угол (с любой стороны), средний	25° 25°
Ширина колеи — LGP, 762 мм (30 дюйм.)	73 дюймы 1860 мм
Дорожный просвет — LGP, 762 мм (30 дюйм.)	13 дюймы 332 мм
Ширина бульдозера со стандартными башмаками, без отвала — LGP	92.9 дюймы 2360 мм
ОТВАЛ: вместимость отвала (SAE) — средняя	2.73 ярды³ 2.09 м³
Максимальный угол (с любой стороны) — LGP	25° 25°
ОТВАЛ: ширина отвала — средняя	115 дюймы 2921 мм
Высота бульдозера — LGP	109 дюймы 2769 мм
ОТВАЛ: высота подъема отвала — средняя	30.2 дюймы 767 мм
Дорожный просвет — LGP	13 дюймы 332 мм
Длина базового бульдозера, без отвала — LGP, 762 мм (30 дюйм.)	128.7 дюймы 3270 мм
ОТВАЛ: угол режущей кромки отвала, регулируемый — LGP	52°–58° 52°–58°
Габаритная длина с отвалом — LGP, 762 мм (30 дюйм.)	169.6 дюймы 4309 мм
Ширина бульдозера со стандартными башмаками, без отвала — LGP (762 мм/30 дюйм.)	103.5 дюймы 2630 мм
ОТВАЛ: ширина отвала при максимальном угле поворота — LGP	115.8 дюймы 2940 мм
ОТВАЛ: угол режущей кромки отвала, регулируемый, средний	52°–58° 52°–58°
ОТВАЛ: ширина отвала при максимальном угле поворота — стандартная	103.8 дюймы 2636 мм
Длина базового бульдозера, без отвала — стандартная	128.7 дюймы 3270 мм
ОТВАЛ: угол режущей кромки отвала, регулируемый — стандартный	52°–58° 52°–58°
ОТВАЛ: максимальный угол (с любой стороны) — стандартный	25° 25°
Примечание	Ходовая часть износостойкая Ходовая часть износостойкая
ОТВАЛ: высота отвала — стандартная	42.2 дюймы 1073 мм
ОТВАЛ: глубина копания — стандартная	23 дюймы 605 мм
ОТВАЛ: максимальный наклон — стандартный	15.8 дюймы 402 мм
ОТВАЛ: вместимость отвала (SAE) — стандартная	2.86 ярды³ 2.19 м³
Габаритная длина с отвалом — стандартная	170.7 дюймы 4337 мм
Ширина колеи — стандартная	63 дюймы 1600 мм
Ширина бульдозера со стандартными башмаками, без отвала — стандартная	83 дюймы 2110 мм
Высота бульдозера — стандартная	109 дюймы 2769 мм
Дорожный просвет — стандартный	13 дюймы 332 мм
ОТВАЛ: ширина отвала — стандартная	109.5 дюймы 2782 мм
ОТВАЛ: высота подъема отвала — стандартная	30.2 дюймы 767 мм
Ширина бульдозера (со стандартными башмаками, без отвала) — LGP	92.9 дюймы 2360 мм
Ширина бульдозера (со стандартными башмаками, без отвала) — стандартная	83 дюймы 2110 мм
Длина базового бульдозера (без отвала) — стандартная	128.7 дюймы 3270 мм
Длина базового бульдозера (без отвала) — LGP, 762 мм (30 дюймов)	128.7 дюймы 3270 мм
Высота бульдозера — LGP	109 дюймы 2769 мм
Ширина бульдозера (со стандартными башмаками, без отвала) — LGP, 762 мм (30 дюймов)	103.5 дюймы 2630 мм
Высота бульдозера — стандартная	109 дюймы 2769 мм
Длина базового бульдозера (без отвала) — LGP	128.7 дюймы 3270 мм
Высота бульдозера — LGP, 762 мм (30 дюймов)	109 дюймы 2769 мм
