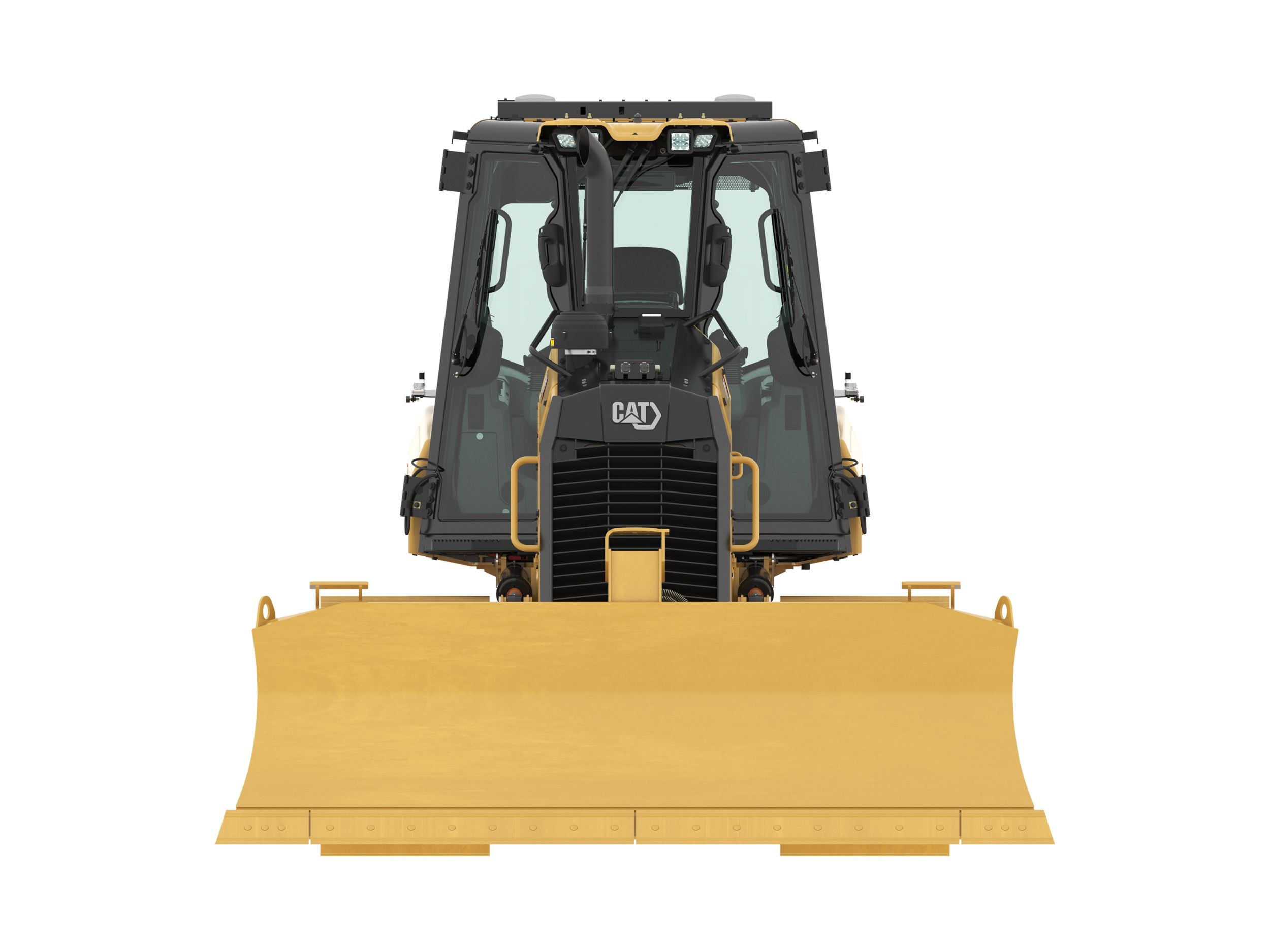

D2 Бульдозеры малой мощности | Cat

Двигатель

Модель двигателя	Cat® C3.6 Cat® C3.6
Мощность — полезная	92 л. с. 68.8 кВт
Рабочий объем	220 дюймов³ 3.6 л
Полезная мощность — 2200 об/мин — SAE J1349	92 л. с. 68.8 кВт
Полезная мощность 2200 об/мин по стандарту ISO 9249/EEC 80/1269	92 л. с. 68.8 кВт
Примечание (1)	Полезная мощность по результатам испытаний соответствует стандартам ISO 9249:2007 и SAE J1349:2011, заявленная полезная мощность — это мощность на маховике, когда двигатель оснащен вентилятором, воздухозаборником, системой выпуска отработавших газов и генератором. Полезная мощность по результатам испытаний соответствует стандартам ISO 9249:2007 и SAE J1349:2011, заявленная полезная мощность — это мощность на маховике, когда двигатель оснащен вентилятором, воздухозаборником, системой выпуска отработавших газов и генератором.
Силовая передача	Гидростатический Гидростатический
Примечание (2)	Двигатель сертифицирован по стандарту, эквивалентному стандарту Tier 3 на выбросы загрязняющих веществ. Двигатель сертифицирован по стандарту, эквивалентному стандарту Tier 3 на выбросы загрязняющих веществ.

Параметры массы

Эксплуатационная масса	18382 фунты 8338 кг
Эксплуатационная масса — LGP	19066 фунты 8648 кг
Примечание (1)	Технические характеристики приведены для машины с бульдозерным отвалом, кабиной с конструкцией EROPS, сигналом заднего хода, оператором, охлаждающей жидкостью, смазочными материалами и полным топливным баком. Технические характеристики приведены для машины с бульдозерным отвалом, кабиной с конструкцией EROPS, сигналом заднего хода, оператором, охлаждающей жидкостью, смазочными материалами и полным топливным баком.
Примечание (2)	Для машины с рыхлителем следует добавить 554 кг (1222 фунта). Для машины с рыхлителем следует добавить 554 кг (1222 фунта).

Коробка передач

Приводные насосы	1 1
Максимальная скорость заднего хода	6.2 миля/ч 10 км/ч
Настройки предохранительного клапана	7033 фунтов на кв. дюйм 48500 кПа
Максимальная скорость переднего хода	5.6 миля/ч 9 км/ч
Гидромоторы	2 2

Гидросистема управления

Производительность насоса	17.2 галлонов/мин 65 л/мин
Настройки предохранительного клапана	2988 фунтов на кв. дюйм 20600 кПа

Лебедка

Масса	1345 фунты 610 кг
Привод лебедки	Гидростатический Гидростатический
Управление	Гидравлика Гидравлика
Скорость	Регулируемые Регулируемые
Максимальное тяговое усилие троса лебедки с заполненным барабаном	25000 фунты 11340 кг
Ширина вальца	10.8 дюймы 274 мм
Максимальная линейная скорость c заполненным барабаном	207 фут/мин 63 м/мин
Диаметр троса — рекомендуемый	0.63 дюймы 16 мм
Вместимость барабана — рекомендуемое сечение троса	371 фут 113 м
Габаритная ширина	29.2 дюймы 741 мм
Длина лебедки	27.76 дюймы 705 мм
Диаметр троса — по заказу	0.75 дюймы 19 мм
Диаметр вальца	10 дюймы 254 мм
Максимальная линейная скорость с пустым барабаном	131 фут/мин 40 м/мин
Вместимость барабана — дополнительный трос	256 фут 78 м
Зазор между верхней кромкой отвала и поворотным кругом	6.75 дюймы 171.5 мм
Максимальное тяговое усилие троса лебедки при пустом барабане	40000 фунты 18144 кг

Рыхлитель

Тип	Параллелограмм Параллелограмм
Количество стоек	3 3
Высота	6.5 дюймы 165 мм
Масса	1222 фунты 554 кг
Максимальный вылет на уровне земли	30.2 дюймы 766 мм
Максимальный дорожный просвет под наконечником стойки	17.6 дюймы 448 мм
Габаритная ширина	67.3 дюймы 1710 мм
Максимальная глубина выемки	13.3 дюймы 337.5 мм

Кабина

Защита при опрокидывании (ROPS)	ISO 3471:2008 ISO 3471:2008
Защита оператора от падающих предметов (FOPS)	ISO 3449:2005 уровень II ISO 3449:2005 уровень II

Ходовая часть

Количество катков с каждой стороны	7 7
Ширина башмака — LGP	25 дюймы 635 мм
Ширина стандартного башмака	18 дюймы 460 мм
Количество башмаков (с каждой стороны) — ходовая часть с герметизированными и смазанными гусеничными лентами (SALT, Sealed and Lubricated Track)	43 43
Ширина колеи — LGP	68 дюймы 1725 мм
Ширина колеи	61 дюймы 1550 мм
Давление на грунт — LGP	4.3 фунтов на кв. дюйм 29.7 кПа
Опорная длина гусеничной ленты — LGP	89 дюймы 2248 мм
Удельное давление на грунт	5.7 фунтов на кв. дюйм 39.5 кПа
Количество башмаков с каждой стороны — износостойкая ходовая часть	38 38
Длина участка контакта гусеничной ленты с грунтом	89 дюймы 2248 мм

Вместимость заправочных емкостей

Каждый бортовой редуктор — LGP	2.6 галл. (США) 10 л
Коробка передач — гидробак	23.8 галл. (США) 90 л
Картер — с фильтром	2.8 галл. (США) 10.5 л
Система охлаждения	5 галл. (США) 19 л
Топливный бак	51.5 галл. (США) 195 л
Бортовые редукторы — с каждой стороны	2.6 галл. (США) 10 л

Система кондиционирования воздуха

Кондиционирование воздуха

Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления= 1430). Система содержит 1,8 кг хладагента, что соответствует 2,574 метрической тонны CO2. Система кондиционирования воздуха этих машин содержит хладагент с фторированными парниковыми газами R134a (потенциал глобального потепления= 1430). Система содержит 1,8 кг хладагента, что соответствует 2,574 метрической тонны CO2.

Размеры

ОТВАЛ: вместимость отвала (SAE) — LGP	2.42 ярды³ 1.85 м³
Ширина колеи — LGP	67.9 дюймы 1725 мм
Габаритная длина с отвалом — LGP	168.2 дюймы 4272 мм
ОТВАЛ: ширина отвала при максимальном угле поворота — LGP	113.1 дюймы 2874 мм
ОТВАЛ: высота отвала — средняя	33.9 дюймы 860 мм
ОТВАЛ: высота отвала — LGP	35.8 дюймы 910 мм
ОТВАЛ: максимальный наклон — LGP	17.2 дюймы 438 мм
ОТВАЛ: высота подъема отвала — LGP	27.9 дюймы 708 мм
Длина базового бульдозера, без отвала — LGP	129.5 дюймы 3290 мм
Ширина бульдозера со стандартными башмаками, без отвала — LGP	92.9 дюймы 2360 мм
ОТВАЛ: ширина отвала — LGP	124 дюймы 3149 мм
Максимальный угол (с любой стороны) — LGP	25° 25°
ОТВАЛ: ширина отвала — средняя	115 дюймы 2921 мм
ОТВАЛ: угол режущей кромки отвала, регулируемый — LGP	52°–58° 52°–58°
ОТВАЛ: максимальный наклон — средний	17.7 дюймы 448 мм
ОТВАЛ: глубина копания — средний	23.2 дюймы 590 мм
ОТВАЛ: максимальный угол (с любой стороны), средний	25° 25°
Высота бульдозера — LGP	108.9 дюймы 2765 мм
ОТВАЛ: вместимость отвала (SAE) — средняя	1.96 ярды³ 1.5 м³
ОТВАЛ: угол режущей кромки отвала, регулируемый, средний	52°–58° 52°–58°
ОТВАЛ: глубина копания — LGP	23.2 дюймы 589 мм
ОТВАЛ: ширина отвала при максимальном угле поворота — средняя	105.1 дюймы 2669 мм
ОТВАЛ: высота подъема отвала — средняя	29.3 дюймы 743 мм
Дорожный просвет — LGP	13 дюймы 332 мм
ОТВАЛ: угол режущей кромки отвала, регулируемый — стандартный	52°–58° 52°–58°
Ширина бульдозера со стандартными башмаками, без отвала — стандартная	79.1 дюймы 2010 мм
Дорожный просвет — стандартный	13 дюймы 332 мм
ОТВАЛ: максимальный угол (с любой стороны) — стандартный	25° 25°
ОТВАЛ: высота отвала — стандартная	39.8 дюймы 1010 мм
ОТВАЛ: максимальный наклон — стандартный	15.2 дюймы 387 мм
Габаритная длина с отвалом — стандартная	168.5 дюймы 4281 мм
ОТВАЛ: глубина копания — стандартная	23.3 дюймы 593 мм
ОТВАЛ: ширина отвала — стандартная	109.5 дюймы 2782 мм
Примечание	Ходовая часть износостойкая Ходовая часть износостойкая
Высота бульдозера — стандартная	108.9 дюймы 2765 мм
ОТВАЛ: высота подъема отвала — стандартная	29.3 дюймы 743 мм
ОТВАЛ: ширина отвала при максимальном угле поворота — стандартная	100.1 дюймы 2542 мм
Длина базового бульдозера, без отвала — стандартная	129.5 дюймы 3290 мм
ОТВАЛ: вместимость отвала (SAE) — стандартная	2.59 ярды³ 1.98 м³
Ширина колеи — стандартная	61 дюймы 1550 мм
Длина базового бульдозера (без отвала) — стандартная	129.5 дюймы 3290 мм
Ширина бульдозера (со стандартными башмаками, без отвала) — стандартная	79.1 дюймы 2010 мм
Ширина бульдозера (со стандартными башмаками, без отвала) — LGP	92.9 дюймы 2360 мм
Длина базового бульдозера (без отвала) — LGP	129.5 дюймы 3290 мм
