Översikt

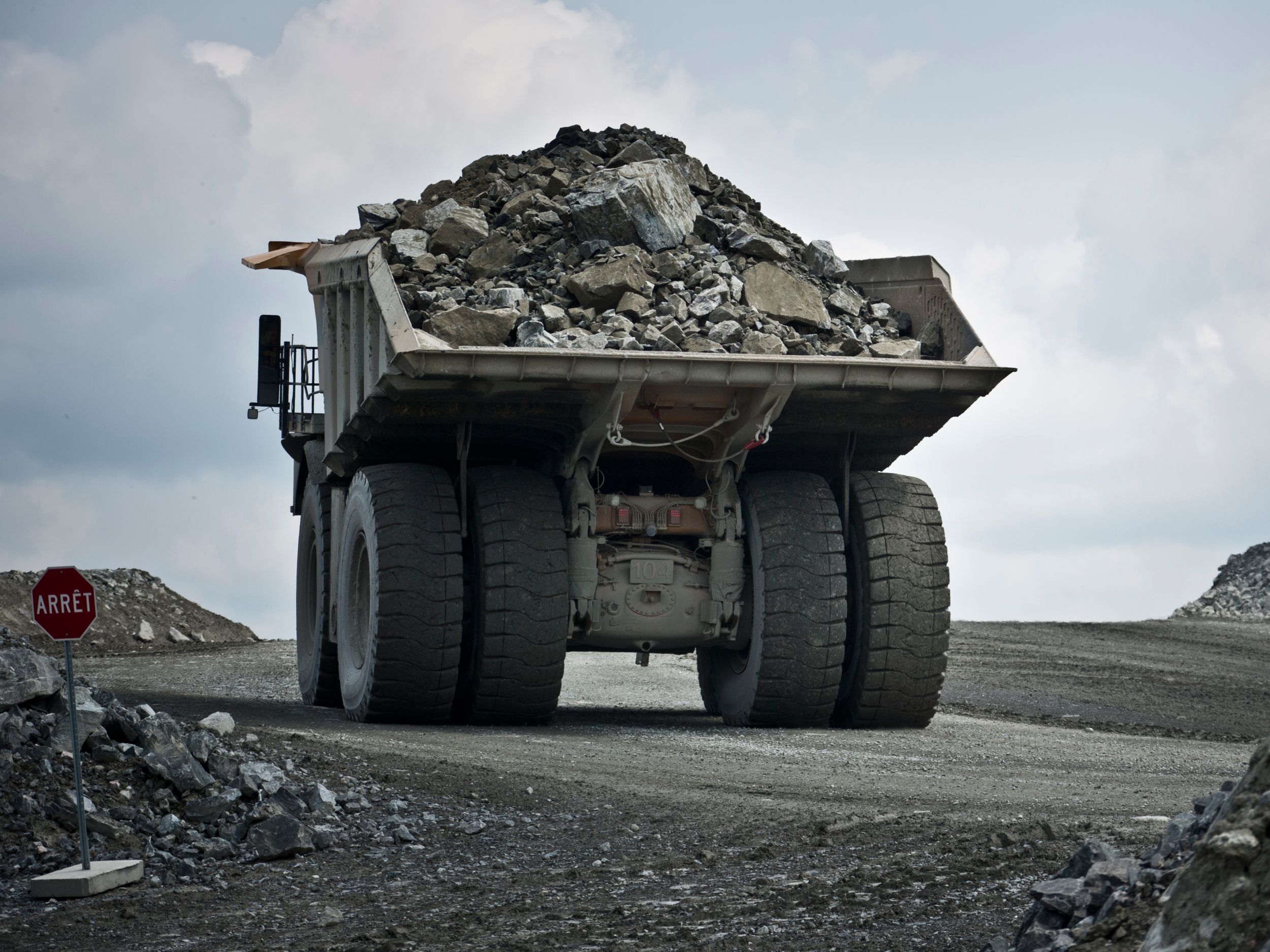

Vare sig transporten gäller koppar, kol, guld, järnmalm eller jordmassor, ger 793F klassens bästa kostnad per produktionsenhet. Med förbättringarna i säkerhet, produktivitet, servicevänlighet och komfort märker du varför 793F är främst i sin klass. De här egenskaperna i kombination med oöverträffad återförsäljarsupport är anledningen till att fler gruvanläggningar använder Cats gruvtruckar för att tillgodose produktionsbehoven.

Motor

Enheter:
Motormodell Cat C175-16 Cat C175-16 Less
Bruttoeffekt - SAE J1995 2650.0 HP 1976.0 kW Less
Vridmomentstegring 20.0 % 20.0 % Less
Cylinderdiameter 6.9 tum 175.0 mm Less
Slaglängd 8.7 tum 220.0 mm Less
Slagvolym 5187.0 m³ 85.0 l Less
Net Power - SAEJ1349 2478.0 HP 1848.0 kW Less

Engine

Net Power 2478.0 HP 1848.0 kW Less

Vikt - Ungefärlig

Chassivikt 270000.0 lb 122300.0 kg Less

Vikt – Ungefärlig

Arbetsviktsområde 26 862-47 627 kg (59 220-105 000 lb) 26 862-47 627 kg (59 220-105 000 lb) Less

Arbetsspecifikationer

Nominell nyttolastkapacitet 250.0 ton (US) 226.8 t Less
Styrvinkel 36.0 Grader 36.0 Grader Less

Driftspecifikationer

Topphastighet - lastad 37.3 mile/h 60.0 km/tim Less
Maskinens bruttoarbetsvikt 386 007 eller 390 089 kg (851 000 eller 860 000 lb) 386 007 eller 390 089 kg (851 000 eller 860 000 lb) Less
Vänddiameter – Fram 93.0 fot 28.0 m Less
Vändradie, diameter 107.0 fot 33.0 m Less

Slutväxlar

Differentialförhållande 1,8:1 1,8:1 Less
Planetförhållande 16:1 16:1 Less
Totalt reduktionsförhållande 28,8:1 28,8:1 Less

Transmission

Framåt – 1 8.0 mile/h 12.9 km/tim Less
Framåt 5 27.1 mile/h 43.6 km/tim Less
Bakåt 7.3 mile/h 11.8 km/tim Less

Växellåda

Framåt – 2 10.8 mile/h 17.4 km/tim Less
Framåt – 3 14.8 mile/h 23.8 km/tim Less
Framåt 4 19.9 mile/h 32.1 km/tim Less
Framåt 6 37.3 mile/h 60.0 km/tim Less

Upphängning

Cylinderns effektiva slaglängd – fram 5.1 tum 130.5 mm Less
Bakaxelpendling ±4,9 grader ±4,9 grader Less

Fjädring

Cylinderns effektiva slaglängd – bak 4.2 tum 105.5 mm Less

Korglyftning

Pumpflöde – Hög tomgång 224.0 gal/min 846.0 l/min Less
Tryckbegränsningsventilens inställning - Höj 2955.0 psi 20370.0 kPa Less
Korghöjningstid – Hög tomgång 19.0 Sekunder 19.0 Sekunder Less

Korglyftcylindrar

Korgsänkningstid – Flytläge 20.0 Sekunder 20.0 Sekunder Less
Korgeffektminskning – Hög tomgång 17.5 Sekunder 17.5 Sekunder Less

Bromsar

Ytterdiameter 34.5 tum 874.5 mm Less
Bromsyta – Bak 20847.0 tum² 34500.0 cm² Less
Normer J-ISO 3450 JAN88, ISO 3450:1996 J-ISO 3450 JAN88, ISO 3450:1996 Less
Bromsyta – Fram 13921.0 tum² 89817.0 cm² Less

Viktfördelning – ungefärlig

Bakaxel – tom 52.0 % 52.0 % Less
Framaxel – lastad 33.0 % 33.0 % Less

Viktfördelningar - Ungefärliga

Framaxel - tom 48.0 % 48.0 % Less

Viktfördelningar – Ungefärliga

Bakaxel – lastad 67.0 % 67.0 % Less

Kapacitet – MSD II – 100 % fyllningsfaktor

Rågad (SAE 2:1) 159-190 m3 (209-250 yd3) 159-190 m3 (209-250 yd3) Less
Struken 112-142 m3 (146-186 yd3) 112-142 m3 (146-186 yd3) Less

Rymduppgifter - service

Bakaxelhus 260.0 gal (US) 984.0 l Less
Momentomvandlare/Transmissionssystem (inkluderar sump) 55.0 gal (US) 209.0 l Less
Sump för momentomvandlare/växellåda 27.0 gal (US) 102.0 l Less
Vevhus 82.0 gal (US) 312.0 l Less

Rymduppgifter – service

Broms/lyftsystem (inklusive tank) 347.0 gal (US) 1315.0 l Less
Bränsletank (tillval) 1300.0 gal (US) 4922.0 l Less
Styrsystem (inklusive tank) 77.0 gal (US) 290.0 l Less

Rymduppgifter, service

Bränsletank 750.0 gal (US) 2839.0 l Less
Kylsystem 284.0 gal (US) 1074.0 l Less

ROPS-skydd

ROPS-normer Normer Normer Less

Ljud

Bullernormer Normer Normer Less

Styrning

Styrning, standarder SAE J15111 OCT90 ISO 5010:1992 SAE J15111 OCT90 ISO 5010:1992 Less

Drivlina – motor

Drivlina – växellåda

Drivlinealternativ

Integration av motor och drivlina

Cats bromssystem

Ramverk

Lastkorgssystem

Övervakningssystem

Förarplats

Kundsupport

Servicevänlighet

Säkerhet

Hållbarhet

793F Standardutrustning

ELSYSTEM
  • Backvarningslarm
  • Borstlös generator, 150 A
  • Batterier, 93 Ah, med litet underhållsbehov, 12 V (2)
  • Omvandlare, 12 V elektrisk
  • Elsystem, 24 V, 10, 15 och 20 A
  • Batteriladdningsuttag
  • Belysningssystem: – Back- och varningsljus – Körriktningsvisare (fram och bak, lysdioder) – Insteg främre stege/serviceplattform – Stopp- och bakljus (lysdioder) – Motorrum – VIMS, blått ljus (lysdiod) – Strålkastare med omkopplare för hel- och halvljus

FÖRARMILJÖ
  • Luftkonditionering med automatisk klimatstyrning
  • 12 V likspänning eluttag (3)
  • Klädkrok
  • Mugghållare
  • Diagnostikanslutning
  • Hyttbelysning
  • Förberedd för radio: – 5 A-omvandlare, högtalare och kablage
  • Mätare och indikatorer: – Mätarpanel: • Transmissionens vätsketemperatur • Bromsoljetemperatur • Motorns kylvätsketemperatur • Bränslenivå • Momentomvandlarens oljetemperatur – Felindikator för elektronisk motorstyrenhet – Elektrisk timmätare – Hastighetsmätare – Varvräknare
  • Värmeaggregat/defroster (11 070 kCal/45 930 BTU)
  • Lyft- och korgreglage (elektriskt)
  • Signalhorn
  • Integrerat objektdetekteringssystem
  • Speglar, höger och vänster
  • ROPS-hytt, isolerad/ljuddämpad
  • Förarstol, luftfjädrad
  • Rullbälte, förare, trepunkts
  • Rullbälte, instruktör, tvåpunkts
  • Insteg via trappstege och gångbord, 600 mm (23,6 tum)
  • Ratt, lutningsbar, stoppad, utdragbar
  • Förvaringsutrymmen
  • Tonade rutor
  • Växellägesindikator
  • VIMS-meddelandecenter med Advisor
  • Fönster på förarsidan, eldrivet
  • Vindrutetorkare, intervallstyrd med spolare

DRIVLINA
  • Cat C175-16-motor som uppfyller emissionskraven i Tier 2: – Luftrenare med förrenare (4) – Luft-till-luft-efterkylare (ATAAC) – Automatiskt startmotorskydd – Eterstarthjälp (automatisk) – Oljetryckavkänning vid flera punkter – Turboaggregat (4)/efterkylare
  • Bromssystem: – Automatisk retarderstyrning, justerbar – Bromslossningsmotor (bogsering) – Skydd mot övervarvning av motorn – Skivbromsmaterial med lång livslängd – Oljekyld, flerskivig (fram och bak): • Färd, retardation, parkering, nöd – Parkeringsbroms integrerad med växelväljare – Sekundär, nödbroms
  • Växellåda: – 6-växlad automatisk powershift, elektroniskt styrd (ECPC) – Backneutralisering vid upplyft korg – Växelspärr vid upplyft korg – Gaspådragsreglering vid växling – Kontroll av körriktningsväxling – Spärr mot ned- och backväxling – Individuell kopplingsmodulering – Momentomvandlare med låsning – Skydd mot frirullning i neutralläge – Neutralstartströmställare – Programmerbar högsta hastighet
  • Försmörjning/motor
  • Kontinuerlig smörjning/filtrering av bakaxel

ÖVRIG STANDARDUTRUSTNING
  • Automatiskt smörjsystem
  • Extra snabbkoppling för tömning mellan fordon
  • Extra snabbkoppling för nödstyrning (bogsering)
  • Skydd för drivlina
  • Bränslesystem med snabbfyllning
  • Bränslefilter med vattenavskiljare
  • Batteriurkoppling från marknivå
  • Motoravstängning från marknivå
  • Startmotorspärr vid marknivå
  • Transmissionsspärr vid marknivå
  • VIMS-dataport, åtkomlig från marknivå
  • Snabbt motoroljebyte
  • Hydrauliskt filter, 1 000 timmar
  • Behållare (tre separata): – Broms/lyft, styrning/fläkt, växellåda/momentomvandlare
  • Stenejektorer
  • Servicepunkter, marknivå
  • Synglas för hydraul-/motorolja
  • S·O·S-provtagningsportar
  • Nödstyrning (automatisk)
  • Förankringspunkter
  • Bogseringskrokar (fram)/bogseringssprint (bak)
  • System för dragkraftsreglering
  • Vandalismskyddade lås
  • VIMS (Vital Information Management System): – Inklusive VIMS-nyttolastskärm med reglering av MAX nyttolast och hastighet: • Rekommendera användning av nedladdningskabel 127-9797 och PC-baserad programvara JERD2175. Extra programvara ”VIMS Supervisor” YERA1403. Beställs separat. Dator medföljer ej.

FROSTSKYDDSMEDEL
  • Långtidsverkande kylvätska, -35 °C (-30 °F)
