Motor Modeli
|
Cat® C18
Cat® C18
|
Motor Gücü - Net SAE J1349/ISO 9249
|
452 HP
337 kW
|
Direksiyon Tipi
|
Diferansiyel
Diferansiyel
|
İç çap
|
5.7 in³
145 mm
|
Motor Modeli
|
Cat® C18
Cat® C18
|
Yakıt Deposu (Püskürtmeli Dolum)
|
254 gal (US)
963 l
|
Fren Tipi
|
Yay Uygulanmış Islak Disk
Yay Uygulanmış Islak Disk
|
Bıçak Kapasitesi (SAE J1265)
|
17.8 yd³
13.6 m³
|
Bıçak Kapasitesi (SAE J1265)
|
21.7 yd³
16.6 m³
|
Maksimum penetrasyon kuvveti* (dikey uç)
|
35520 lbf
158 kN
|
Maksimum penetrasyon kuvveti* (dikey uç)
|
38667 lbf
172 kN
|
Maksimum Penetrasyon Kuvveti - Dikey Uç
|
34621 lbf
154 kN
|
Strok
|
7.2 in
183 mm
|
İç çap
|
5.7 in³
145 mm
|
DEF Deposu (yalnızca Tier 4)
|
9.5 gal (US)
36 l
|

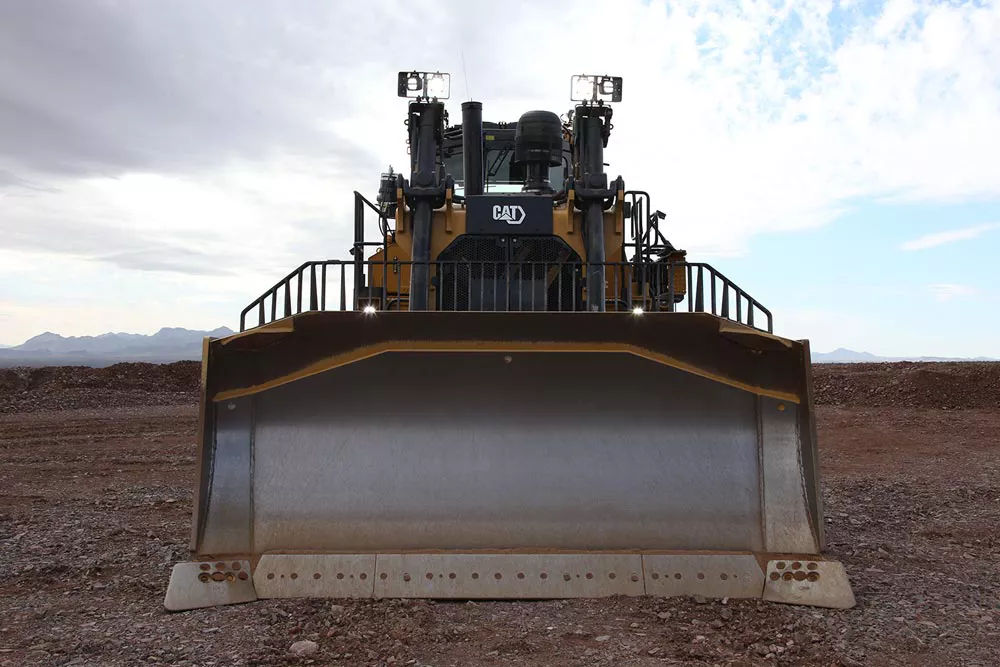

Bıçaklar - Genişlik (kesme uçlarının arasında)
|
171.3 in
4350 mm
|
Bıçaklar - Genişlik (kesme uçlarının arasında)
|
184.3 in
4680 mm
|
Maksimum penetrasyon derinliği - (standart uç)
|
48.5 in
1231 mm
|
Maksimum penetrasyon derinliği - (standart uç)
|
68 in
1727 mm
|
Maksimum Penetrasyon - Standart Uç
|
31.4 in
798 mm
|
Silindir Hacmi
|
1106 in³
18.1 l
|
Strok
|
7.2 in³
183 mm
|
Yakıt Deposu (Hızlı Dolum)
|
248 gal (US)
939 l
|
Fan Pompası
|
21 gal/min
80 l/min
|
Fren Çapı
|
15.5 in
393.7 mm
|
Bıçak Yüksekliği
|
76.1 in
1934 mm
|
Bıçak Yüksekliği
|
76.1 in
1934 mm
|
Koparma Kuvveti
|
74637 lbf
332 kN
|
Koparma Kuvveti
|
74412 lbf
331 kN
|
Koparma Kuvveti - Tek Tırnaklı Çok Uçlu Riper
|
81156 lbf
361 kN
|
Motor Gücü - Brüt SAE J1995
|
487 HP
363 kW
|
Silindir Hacmi
|
1106 in³
18.1 l
|
Soğutma Sistemi
|
21 gal (US)
81.3 l
|
Maksimum Kazı Derinliği
|
23.9 in
606 mm
|
Kaldırılmış Halde Maksimum Açıklık - Uç Altında, Alt Deliğe Pimle Takılı
|
34.7 in
882 mm
|
Kaldırılmış Halde Maksimum Açıklık - Uç Altında, Alt Deliğe Pimle Takılı
|
32.2 in
817 mm
|
Kaldırılmış Halde Maksimum Açıklık - Uç Altında, Alt Deliğe Pimle Takılı
|
34.6 in
879 mm
|
Motor Gücü - ISO 14396
|
479 HP
357 kW
|
Motor Gücü - Brüt SAE J1995
|
477 HP
356 kW
|
Motor Karteri*
|
10 gal (US)
36 l
|
Tam Kaldırmada Yerden Yükseklik
|
56 in
1422 mm
|
Cep Sayısı
|
1
1
|
Cep Sayısı
|
1
1
|
Motor Gücü - ISO 14396
|
468 HP
349 kW
|
Güç Aktarma Sistemi
|
40 gal (US)
150 l
|
Fren Sayısı
|
8
8
|
Maksimum Yatırma
|
39.9 in
1014 mm
|
Ağırlık
|
12136 lb
5550 kg
|
Motor Gücü - Net SAE J1349/ISO 9249
|
440 HP
328 kW
|
Nihai Tahrikler (her biri)
|
4 gal (US)
15 l
|
Maksimum Kazı Derinliği
|
23.9 in
606 mm
|
Bıçak Ağırlığı
|
12016 lb
5450 kg
|
Toplam Çalışma Ağırlığı* - Yarı Evrensel Bıçak ve Riperle
|
111739 lb
50684 kg
|
Silindir Şasileri (her biri)
|
12 gal (US)
45 l
|
Tam Kaldırmada Yerden Yükseklik
|
56 in
1422 mm
|
Ağırlık
|
10701 lb
4854 kg
|
Ağırlık
|
10981 lb
4981 kg
|
Maksimum Yatırma
|
37 in
940 mm
|
Pivot Mili Yağı
|
8 gal (US)
30 l
|
Bıçak Ağırlığı
|
10587 lb
4802 kg
|
Emisyonlar
|
U.S. EPA Tier 4 / EU Stage V
U.S. EPA Tier 4 / EU Stage V
|
Hidrolik Sistem Deposu
|
24 gal (US)
89 l
|
Toplam Çalışma Ağırlığı* (bıçak ve tek uçlu riperle)
|
110205 lb
49988 kg
|
Toplam Çalışma Ağırlığı* (bıçak ve tek uçlu riperle)
|
111362 lb
50513 kg
|
Toplam Çalışma Ağırlığı* (Yarı Evrensel Bıçak ve bildirilen riperle)
|
110205 lb
49988 kg
|
Toplam Çalışma Ağırlığı* (Yarı Evrensel Bıçak ve bildirilen riperle)
|
110485 lb
50115 kg
|
Emisyonlar
|
U.S. EPA Tier 2 veya Tier 3 eşdeğeri
U.S. EPA Tier 2 veya Tier 3 eşdeğeri
|
Not
|
*Yağ filtreleriyle.
*Yağ filtreleriyle.
|
Not (1)
|
Tüm motor güç değerleri 1.750 dev/dak. için geçerlidir
Tüm motor güç değerleri 1.750 dev/dak. için geçerlidir
|
Not (1)
|
Tüm motor güç değerleri 1.750 dev/dak. için geçerlidir
Tüm motor güç değerleri 1.750 dev/dak. için geçerlidir
|
Not 2
|
B20'ye (hacim olarak %20 karışım) kadar olan biyodizel karışımlar 15 ppm (mg/kg) kükürt veya daha az ULSD ile karıştırıldığında kullanılabilmektedir. B20'nin ASTM D7467 teknik özelliklerini karşılaması gerekir (biyodizel karışım stoğunun ASTM D6751 ya da EN 14214 Cat biyodizel teknik özelliklerini karşılaması gerekir). Cat DEO-ULSTM veya Cat ECF-3, API CJ-4 ve ACEA E9 teknik özelliklerini karşılayan yağlar gereklidir. Makineye özel başka yakıt önerileri için Operatör Bakım Kılavuzunuza (OMM) bakın.
B20'ye (hacim olarak %20 karışım) kadar olan biyodizel karışımlar 15 ppm (mg/kg) kükürt veya daha az ULSD ile karıştırıldığında kullanılabilmektedir. B20'nin ASTM D7467 teknik özelliklerini karşılaması gerekir (biyodizel karışım stoğunun ASTM D6751 ya da EN 14214 Cat biyodizel teknik özelliklerini karşılaması gerekir). Cat DEO-ULSTM veya Cat ECF-3, API CJ-4 ve ACEA E9 teknik özelliklerini karşılayan yağlar gereklidir. Makineye özel başka yakıt önerileri için Operatör Bakım Kılavuzunuza (OMM) bakın.
|
Not
|
* Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
* Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
|
Not
|
*Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
*Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
|
Not
|
*Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
*Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
|
Not
|
*Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
*Toplam Çalışma Ağırlığı şunları içerir: tek yatırmalı hidrolik sistem, soğutucu sıvı, yağlayıcılar, dolu yakıt deposu, ROPS, FOPS kabin, 610 mm (24 inç) ES palet pabuçları ve bildirilen bıçak ve riper tipi.
|
Not
|
*Gösterilen ağırlık yalnızca temel vinç içindir. Montaj paketini, kontrol paketini, yağı veya kablo halatı içermez. Arka ağırlıkla: 3.700 kg (8.150 lb).
*Gösterilen ağırlık yalnızca temel vinç içindir. Montaj paketini, kontrol paketini, yağı veya kablo halatı içermez. Arka ağırlıkla: 3.700 kg (8.150 lb).
|
Not (1)
|
*Sert yüzeylerde toplam boyut için tırnak yüksekliğini içerir.
*Sert yüzeylerde toplam boyut için tırnak yüksekliğini içerir.
|
Not (2)
|
4.570 m (15.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir.
4.570 m (15.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir.
|
Not (2)
|
3.658 m (12.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir.
3.658 m (12.000 ft) rakıma kadar motor gücünün düşürülmesi gerekli değildir.
|
Not 3
|
Tüm arazi tipi Tier 4 Final dizel motorlarda, yalnızca 15 ppm (mg/kg) veya daha az kükürt içeren ultra düşük kükürtlü dizel (ULSD) yakıtlar kullanılması gerekir.
Tüm arazi tipi Tier 4 Final dizel motorlarda, yalnızca 15 ppm (mg/kg) veya daha az kükürt içeren ultra düşük kükürtlü dizel (ULSD) yakıtlar kullanılması gerekir.
|
Not (2)
|
Değişken devir, hidrolik tahrik, çift fren sistemi, 3 silindirli kurtağzı.
Değişken devir, hidrolik tahrik, çift fren sistemi, 3 silindirli kurtağzı.
|
Not 4
|
Cat Seçici Katalitik İndirgeme (SCR) sistemlerinde kullanılan Dizel Egzoz Sıvısının, (DEF) Uluslararası Standartlar Örgütü'nün (ISO) 22241 numaralı standart gereksinimlerini karşılaması zorunludur.
Cat Seçici Katalitik İndirgeme (SCR) sistemlerinde kullanılan Dizel Egzoz Sıvısının, (DEF) Uluslararası Standartlar Örgütü'nün (ISO) 22241 numaralı standart gereksinimlerini karşılaması zorunludur.
|
