概述
久经考验的生产机器，专为煤矿开采设计

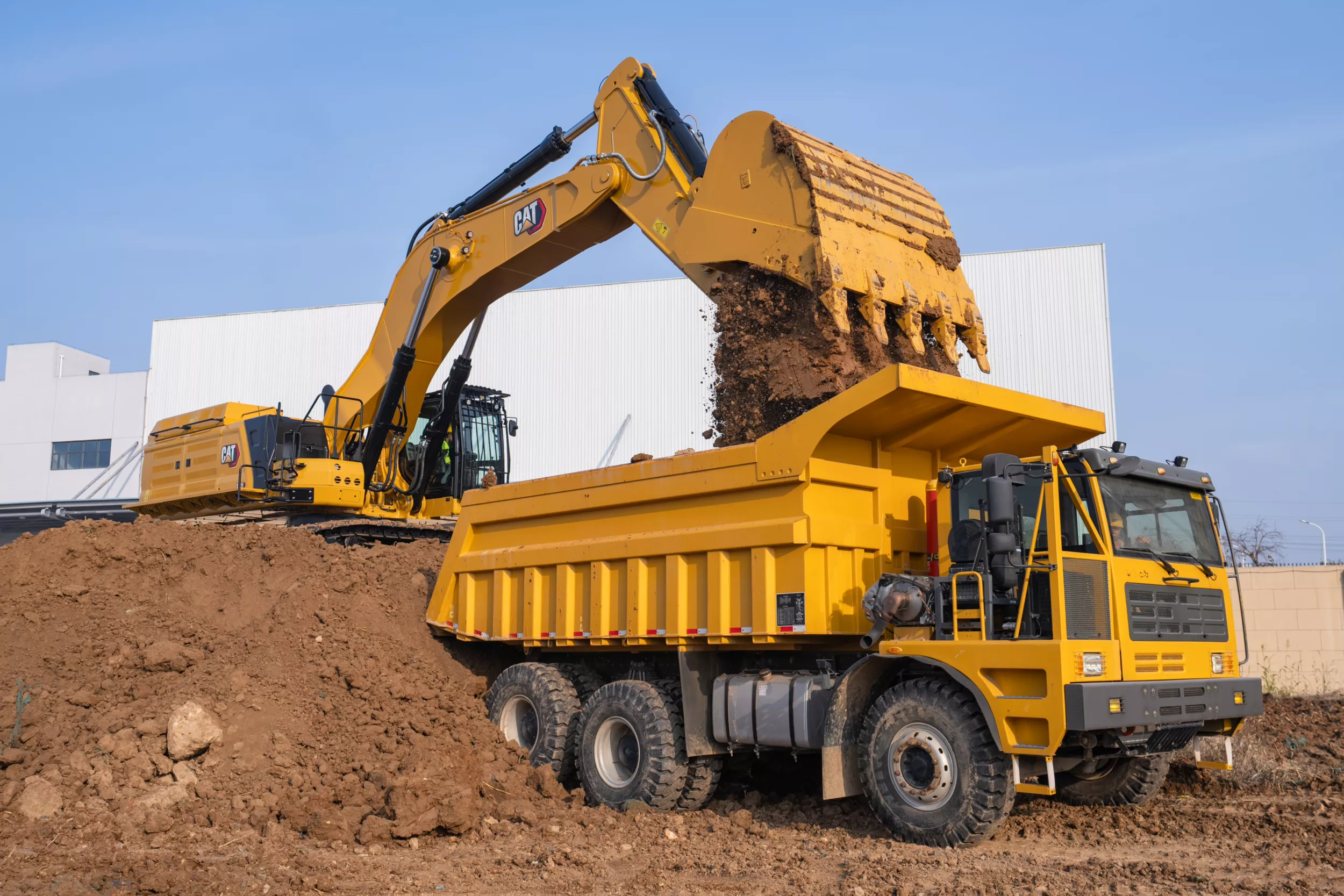

Cat® 3101 液压挖掘机旨在帮助您实现生产目标、兑现承诺、满足生产期限，并最大限度提高每个班次的盈利能力。它配备了久经考验的 Cat® C18 TTA 发动机，采用了 4460 mm 宽履带轨距，具备强大的回转扭矩，在提供卓越稳定性的同时，还能有效应对动量变化、不平整地形和持续的高冲击连接。这可以帮助操作员迅速而精确地完成工作。
新建
3101 大型挖掘机 NR III
查找代理商主要技术规格
- 净功率 - ISO 9249
- 762 hp
- 568 kW
- 工作重量
- 216,500 lb
- 98200 kg
- 最大挖掘深度
- 23.7 ft
- 7190 mm
优点
卓越的生产率
10m³ 煤炭铲斗专为 3101 而设计，其圆形侧挡板有助于保留物料，J600 铲尖更易于穿透，重量/容量比经过优化，可最大限度提高物料有效载荷和生产率。
拥有和运营成本较低
Cat® 新一代挖掘机采用通用零件，拥有延长的同步维修间隔、卓越的客户服务和出色的产品支持，有助于节省时间和成本。
为操作员优化
强大的回转扭矩可以轻松应对动量变化、不平坦地形和持续的高冲击连接，帮助操作员快速准确地完成工作。
性能概览
显示第 1-6 项/共 9 项
最新特性
机器设置简化
并非所有地区都提供所有功能。请与您当地的 Cat® 代理商核实，了解您所在地区的具体产品供货情况。版本号：07H
- 最新的用户界面（UI，User Interface）以操作员为导向，使用指尖触碰来导航和操作，通过简单易用的图标，最大限度延长正常运行时间，让机组人员立即投入工作。从重新整理工装机具清单到根据需要创建新的工装机具组合，操作员可以快速设置机器并轻松获取信息。
并非所有地区都提供所有功能。请与您当地的 Cat® 代理商核实，了解您所在地区的具体产品供货情况。版本号：07H
强劲性能
- 为满足不断变化的施工现场和作业任务需求，3101 提供 98.2 至 100.2 公吨的整机重量配置。
- 兼容从 8.5m3 GD 铲斗（最大密度 1.5t/m3）到 10m3 煤炭铲斗（最大密度 1.2t/m3），可将有效负载转化为利润。
- 可在海拔最高 3000 m（9840 ft）的地点工作，而不会发生减额。
- 提供三种运行模式，可使挖掘机适合多种类型的作业：强力、智能和省油。
- 智能模式可自动调整功率来实现最高的燃油效率：在回转等任务时降低功率，而在挖掘等任务时提升功率。
- 独有的静压回转回路配有专用的双向摆动泵、回转马达、充油泵和充油蓄能器。回转泵向回转马达供油；充油泵和充油蓄能器防止气穴（气泡）和过热。该回路可实现回转制动能量的再生和油缸油流的独立管理，从而在您使用挖掘机执行多项任务时，实现高效、平稳且可预测的性能。
- 强大的回转扭矩可以轻松应对动量变化、不平坦地形和持续的高冲击连接，帮助操作员快速准确地完成工作。
- 配备了大直径斗杆-铲斗轴承，可轻松应对严苛的应用要求，有助于提高生产率。
- 您是否知道，隔板可以提升挖掘机的强度与重量比？这就是 Caterpillar 在动臂、斗杆和机架等高应力区域中集成隔板的原因。在不显著增加重量的情况下强化机器，还可以长期提供可靠的性能，即使在最恶劣的环境中也是如此。
- 油缸连杆配有额外的耐磨环进行强化，以帮助减少机油泄漏。车身采用厚隔板，以延长使用寿命。厚履带连杆具有大螺栓接头，有助于螺栓的固位。履带支重轮具有较大的轴直径，可以防止弯曲和机油泄露，同时提升了 3101s 的负载能力，这意味着您的生产过程更加可靠。
- 宽履带轨距的缩回长度为 4080mm，伸出长度为 4460mm，具有极佳的稳定性。
- 履带销和衬套之间通过润滑脂进行密封，可以降低行驶噪音并防止碎屑进入，从而延长底盘系统的使用寿命。
- 倾斜的履带架可防止泥土和碎屑堆积，有助于降低履带损坏的风险。
- 配备了大直径斗杆-铲斗轴承，可轻松应对严苛的应用要求，有助于提高生产率。

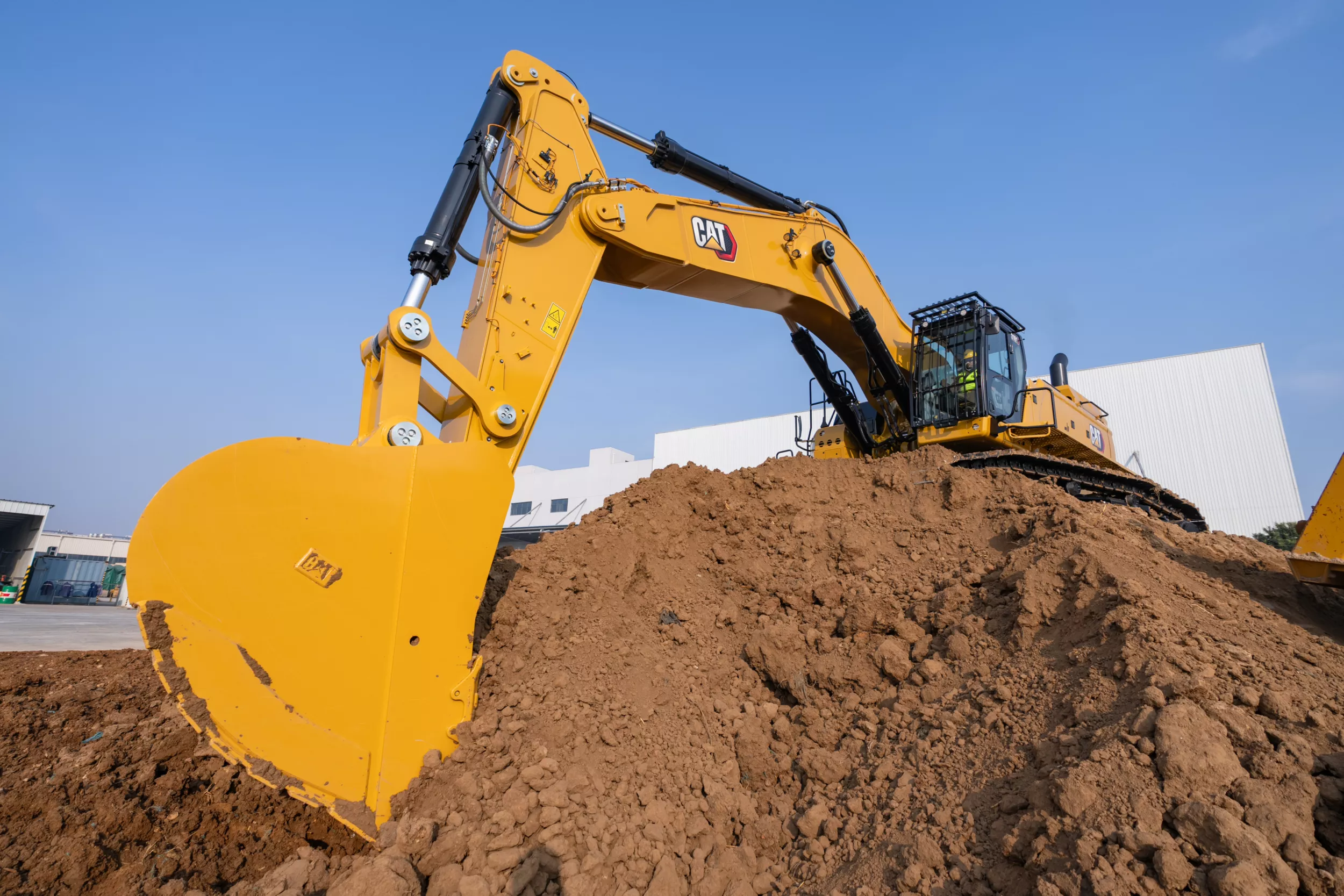

- 10m3 煤炭铲斗专为 3101 而设计，其圆形侧挡板有助于保留物料，J600 铲尖更易于穿透，重量/容量比经过优化，可最大限度提高物料有效载荷和生产率。
- 自动预热功能可在寒冷天气下更快地加热液压油，并有助于延长部件的使用寿命。
- 完美应对温度挑战，为您的正常工作保驾护航。该挖掘机具有 52°C（125°F）的高温环境工作能力以及 –18°C（-0.4°F）的标准冷起动能力。
- Cat® C18 TTA 发动机符合中国国三非道路排放标准。
提高效率和生产效率
- 远程故障排除是一个移动应用程序，您的 Cat® 代理商可以使用它对连接的机器进行远程诊断测试，以帮助确保快速解决问题并减少停机时间。
- 通过远程刷新移动应用程序，无需技术人员在场即可更新机载软件。因此您可在方便的时候启动软件更新，提升整体运营效率。
易于保养且经济实惠
- 3101 具有更长的保养周期，并采用了同步保养和更少的液压油设计，可以帮助您节省时间和金钱。
- 挖掘机具有内置的预留安装点，便于加装自动润滑系统。配备的自动润滑改装套件为安装润滑脂泵和管路护罩提供了额外的紧固件，确保润滑更安全、更清洁、更轻松。
- 借助主动维修提醒提高生产率。车辆运行状况综合管理系统会向操作员提供分步维修指导和所需零件，有助于避免不必要的停机时间。
- 可通过驾驶室内的监视器跟踪挖掘机的滤清器使用寿命和保养周期。
- 燃油和发动机机油滤清器从上部平台即可完成更换，每 1000 工时同步更换。
- 最新型液压油滤清器可提供优异的过滤性能，并配有反排阀，以在更换滤清器时保持油液清洁，并且更换间隔长达 3000 工时，提高了效率和便捷性。
- 地面设置的计划油样分析（S·O·SSM）采样口延长了采样间隔，简化了保养工作，并能够快速、轻松地抽取样本进行液体分析。
- 使用 Cat® 原装机油和滤清器并进行常规 S∙O∙S 监控，可延长当前维修间隔，从而获得更长的正常运行时间。
- 高效液压风扇具备可程控的自动反转功能，可消除芯体上的碎屑，并且无需操作员的干预。
- 带预滤器的先进进气滤清器具有高容尘量。
- 带有集成式预滤器的最新型发动机空气滤清器，使用寿命超过了径向密封空气滤清器。
无与伦比的操作员舒适性
- 挖掘机通常在恶劣条件的作业现场工作，面对各种挑战。正因为如此，3101 驾驶室针对工作中的疲劳、压力、噪音和温度等情况，为操作员提供尽可能全面的保护。
- 配备新一代驾驶室，采用宽门、倾斜扶手、32mm（1.25”）聚碳酸酯安全车窗和较小的驾驶室立柱，有助于提供出色的工作任务视野和优化作业现场保护。
- 舒适性和高效的移动有助于操作员在整个班次中保持高效和警觉。标准座椅宽敞且可调节，适合所有体型的操作员。
- 可翻起的左控制台让进出座椅更轻松。
- 驾驶室采用抑噪密封设计。
- 先进的粘滞底座可减少驾驶室振动
- 触手可及的控制装置位于操作员前方，便于操作员舒适地控制挖掘机。
- 通过触摸屏监视器可以轻松地访问关键信息和设置。快捷键简化操作，其中两个键用于娱乐、加热和空调。还有一个快捷键用于设置应用程序和功能。
- 标准自动温控装置确保在整个作业期间都能保持舒适的温度。
- 便捷性功能包括集成的 Bluetooth® 无线电、USB 充电和电话连接端口、12V 直流电插座以及辅助端口。
- 杯架和瓶架易于取放，驾驶室内有多个便利的储物空间。
- 座椅下方及背后、头顶和控制台中提供了充足的驾驶室储物空间，可轻松存放您的装备。
并非所有地区都提供所有功能。请与您当地的 Cat® 代理商核实，了解您所在地区的具体产品供货情况。

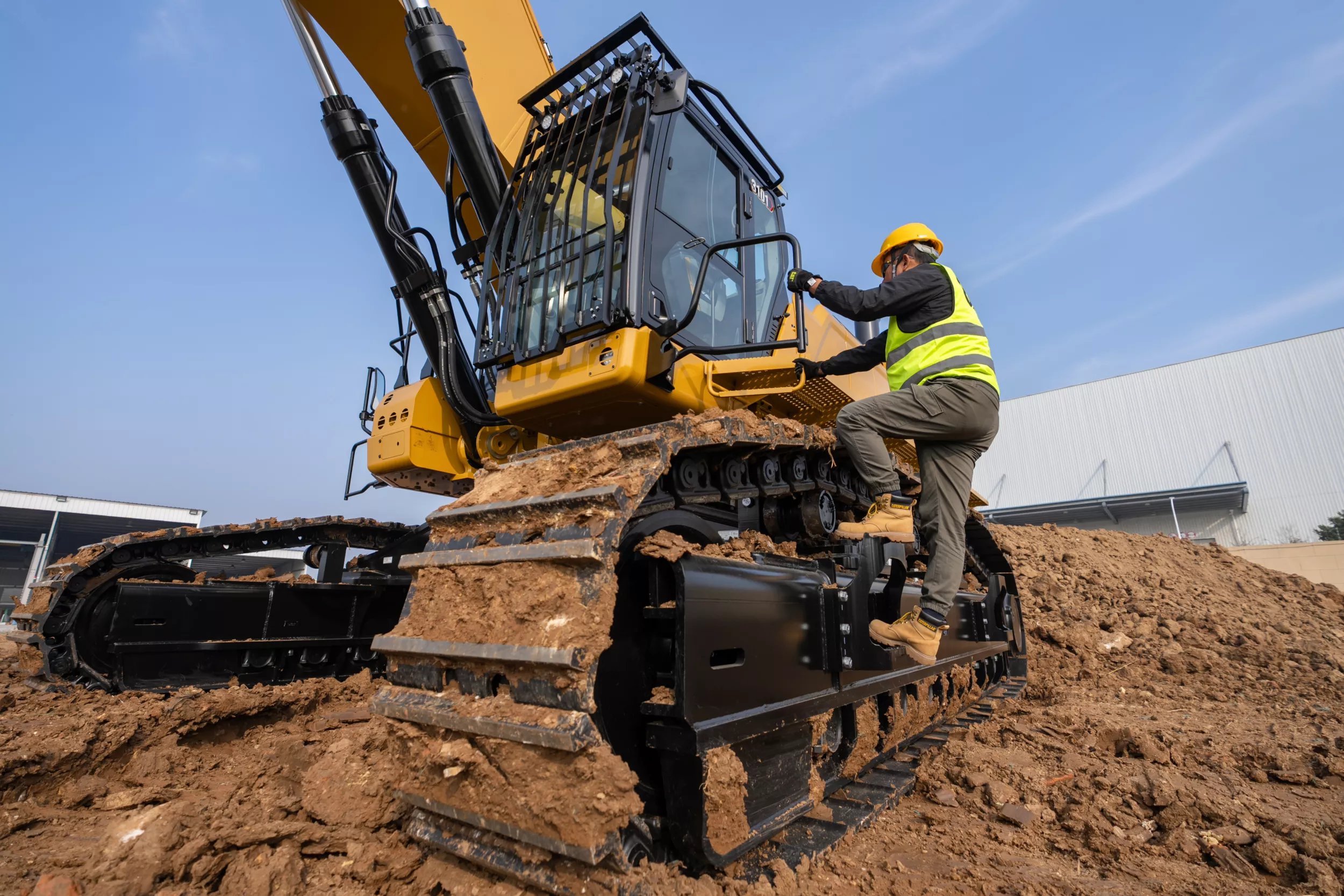

每天都可安全作业，平安回家
- 使用操作员 ID 确保挖掘机安全。要启用按钮启动功能，请在监视器上使用 PIN 码或通过选配的蓝牙密钥卡。
- 锯齿状阶梯、防滑板和扶手让您避免滑到或绊倒 — 这些是造成工作场所伤害的主要原因。
- 借助选装 360° 优质照明组件，清楚查看机器周边情况。底盘、驾驶室、动臂、侧面和后部配有 1800 流明的灯，为操作员和地面人员照亮作业现场。
- 还可以选装检测照明套件来照亮发动机、泵、蓄电池和冷却舱室，让检修工作更轻松。
- 更小的驾驶室立柱、宽大的车窗和平坦的发动机罩设计让您在沟渠内侧、每个回转方向和背后都能享有卓越的视野。
- 标配后视摄像头。升级到 360° 视野，您将可以在单个视图中轻松查看挖掘机周围的物体和人员。
- 地面停机开关一旦激活，将彻底停止为发动机输送燃油并关闭机器。
- 右侧维修平台设计有助于轻松、安全、快速地到达上层维修平台；维修平台阶梯使用锯齿状阶梯和防滑型穿孔板，以防止打滑。扶手符合 ISO 2867 要求。
产品技术规格适用产品 3101
发动机
| 净功率 - ISO 9249 | 762 hp 568 kW |
| 净功率 - ISO 9249（DIN） | 773 hp（公制） 773 hp（公制） |
| 发动机型号 | Cat C18 TTA Cat C18 TTA |
| 发动机功率 - ISO 14396 | 763 hp 569 kW |
| 发动机功率 - ISO 14396（DIN） | 774 hp（公制） 774 hp（公制） |
| 缸径 | 6 in 145 mm |
| 冲程 | 7 in 183 mm |
| 排量 | 1105 in³ 18.1 l |
| 生物柴油性能 | B20¹ B20¹ |
| 排放 | Cat® C18 TTA 发动机符合中国国三非道路排放标准。 Cat® C18 TTA 发动机符合中国国三非道路排放标准。 |
| 注释（1） | 标称净功率是指发动机配备风扇、进气系统、排气系统和交流发电机的情况下，转速 2,100 rpm 时在飞轮处提供的功率。标称功率按照制造时生效的指定标准进行测试。 标称净功率是指发动机配备风扇、进气系统、排气系统和交流发电机的情况下，转速 2,100 rpm 时在飞轮处提供的功率。标称功率按照制造时生效的指定标准进行测试。 |
| 注释（2） | ¹Cat 柴油发动机需要使用 ULSD（Ultra-Low Sulfur Diesel，超低硫柴油，含硫量不超过 15 ppm）或 ULSD 与以下低碳强度燃油** 的混合物：- 最高为 100% 的生物柴油 FAME（Fatty Acid Methyl Ester，脂肪酸甲酯）* - 最高为 100% 的可再生柴油、HVO（Hydrotreated Vegetable Oil，加氢植物油）和 GTL（Gas-to-liquid，天然气合成油）燃料。有关成功应用，请参考指南。请咨询您的 Cat 代理商或查阅“Caterpillar 机器油液建议”（SEBU6250）了解详细信息。*无后处理设备的发动机可以使用高达 100% 的混合生物柴油。**低碳强度燃油的尾气温室气体排放量与传统燃油基本相同。 ¹Cat 柴油发动机需要使用 ULSD（Ultra-Low Sulfur Diesel，超低硫柴油，含硫量不超过 15 ppm）或 ULSD 与以下低碳强度燃油** 的混合物：- 最高为 100% 的生物柴油 FAME（Fatty Acid Methyl Ester，脂肪酸甲酯）* - 最高为 100% 的可再生柴油、HVO（Hydrotreated Vegetable Oil，加氢植物油）和 GTL（Gas-to-liquid，天然气合成油）燃料。有关成功应用，请参考指南。请咨询您的 Cat 代理商或查阅“Caterpillar 机器油液建议”（SEBU6250）了解详细信息。*无后处理设备的发动机可以使用高达 100% 的混合生物柴油。**低碳强度燃油的尾气温室气体排放量与传统燃油基本相同。 |
重量
| 工作重量 | 216,500 lb 98200 kg |
| 注释（1） | 加长型可变轨距底盘系统（L-VG）、7.25m（23'9"）大斗量动臂、M2.92JC（9'7"）斗杆、GD 8.5m³（11.1 yd³）铲斗、650 mm（26"）双抓地齿履带板和标准 15450 kg（34060 lb）配重。 加长型可变轨距底盘系统（L-VG）、7.25m（23'9"）大斗量动臂、M2.92JC（9'7"）斗杆、GD 8.5m³（11.1 yd³）铲斗、650 mm（26"）双抓地齿履带板和标准 15450 kg（34060 lb）配重。 |
| 机器重量 | 220,900 lb 100200 kg |
| 注释（2） | 加长型可变轨距底盘系统（L-VG）、7.25 m（23'9"）大斗量动臂、M2.92JC（9'7"）斗杆、GD 10 m³（13 yd³）铲斗、900 mm（35"）双抓地齿履带板和标准 15450 kg（34060 lb）配重。 加长型可变轨距底盘系统（L-VG）、7.25 m（23'9"）大斗量动臂、M2.92JC（9'7"）斗杆、GD 10 m³（13 yd³）铲斗、900 mm（35"）双抓地齿履带板和标准 15450 kg（34060 lb）配重。 |
工作范围和挖掘力
| 最大挖掘深度 | 23.7 ft 7190 mm |
| 动臂 | 大斗量 7.25 m（23'9"） 大斗量 7.25 m（23'9"） |
| 斗杆 | 大斗量 2.92 m（9'7"） 大斗量 2.92 m（9'7"） |
| 铲斗 | GD 8.5 m³（11.10 yd³） GD 8.5 m³（11.10 yd³） |
| 地面最大伸展距离 | 40.6 ft 12340 mm |
| 最大挖方高度 | 41 ft 12500 mm |
| 最大装载高度 | 26.1 ft 7950 mm |
| 最小装载高度 | 12 ft 3650 mm |
| 2440 mm（8 ft）平底的最大挖方深度 | 23.2 ft 7060 mm |
| 最大垂直壁挖掘深度 | 12.2 ft 3720 mm |
| 铲斗挖掘力 - ISO | 102060 lbf·ft 454 kN |
| 斗杆挖掘力 - ISO | 85650 lbf·ft 381 kN |
液压系统
| 主系统 - 最大流量 - 机具 | 281 gpm 1064 L/min |
| 最大压力 - 设备 | 5366 psi 37000 kPa |
| 最大压力 - 行驶 | 5076 psi 35000 kPa |
| 最大压力 - 回转 | 4496 psi 31000 kPa |
回转机械装置
| 最大回转扭矩 | 267333 lbf·ft 362 kN·m |
维修保养加注容量
| 燃油箱容量 | 1220 l 322 gal（美制） |
| 冷却系统 | 19 gal（美制） 71 l |
| 发动机机油 | 18 gal（美制） 67 l |
| 回转驱动装置 | 6 gal（美制） 24 l |
| 终传动 - 每个 | 5 gal（美制） 20 l |
| 液压系统 - 包括油箱 | 196 gal（美制） 740 l |
| 液压油箱 | 98 gal（美制） 372 l |
尺寸
| 动臂 | 大斗量 7.25 m（23'9"） 大斗量 7.25 m（23'9"） |
| 斗杆 | 大斗量 2.92 m（9'7"） 大斗量 2.92 m（9'7"） |
| 铲斗 | GD 8.5 m³（11.10 yd³） GD 8.5 m³（11.10 yd³） |
| 装运高度 – 驾驶室顶部 | 12 ft 3670 mm |
| 扶手高度 | 12.7 ft 3840 mm |
| 装运长度 | 45.1 ft 13980 mm |
| 机尾回转半径 | 15.11 ft 4840 mm |
| 配重间隙 | 5.9 ft 1740 mm |
| 离地间隙 | 2.11 ft 895 mm |
| 履带长度 | 6350 mm 20.1 ft |
| 履带支重轮中心间距 | 16.9 ft 5110 mm |
| 履带轨距 | 14.8 ft 4460 mm |
| 运输宽度 | 13.5 ft 4080 mm |
| 注释 | 履带轨距，底盘系统展开，配有 650 mm（26"）履带板；运输宽度，底盘系统缩回，配有 650 mm（26"）履带板且不带登梯。3101 与 8.5 m³（11.10 yd³）到 10 m³（13.08 yd³）容量范围的铲斗兼容。 履带轨距，底盘系统展开，配有 650 mm（26"）履带板；运输宽度，底盘系统缩回，配有 650 mm（26"）履带板且不带登梯。3101 与 8.5 m³（11.10 yd³）到 10 m³（13.08 yd³）容量范围的铲斗兼容。 |
空调系统
| 空调 | 该机器上的空调系统包含氟化温室气体制冷剂 R134a（全球增温潜势 = 1430）。该系统含有 1 公斤（2.2 磅）制冷剂，相当于 1.430 公吨（1.576 吨）二氧化碳。 该机器上的空调系统包含氟化温室气体制冷剂 R134a（全球增温潜势 = 1430）。该系统含有 1 公斤（2.2 磅）制冷剂，相当于 1.430 公吨（1.576 吨）二氧化碳。 |
3101 标配设备
注释
- 标准设备和选装设备可能不同。有关详细信息，请咨询您的 Cat 代理商。
驾驶室
- 高分辨率 203 mm（8"）LCD 触摸屏监视器
- 加热型可调空气悬浮座椅（仅限豪华型驾驶室）
- 自动两级空调
- 用于监视器控制的拨轮盘和快捷键
- 无钥匙的按下起动式发动机控制装置
- 无需工具也能进行无限高度调节的操控台
- 可翻起左侧操控台
- 51 mm（2"）橙色安全带
- 蓝牙集成无线电（包括 USB、辅助端口和麦克风）
- 2 个 12V 直流插座
- 文档存储
- 杯架和瓶架
- 可打开的两片式前车窗
- 带冲洗器的上部径向雨刮器
- 可打开的聚碳酸酯天窗舱门
- LED 顶灯
- 地板欢迎灯
- 前部卷式遮光帘
- 后窗紧急出口
- 可清洗地板垫
- 配有警告灯
动臂和斗杆
- 铲斗连杆，JC 型，不带吊耳
- 7.25 m（23'9"）大斗量动臂
- 2.92 m（9'7"）大斗量斗杆
CAT 技术
- 远程故障排除
- 远程刷新
电气系统
- 免维护 1400 CCA 蓄电池（2 个）
- 集中式电气断路开关
- 底盘灯
发动机
- 三种可选的动力模式：强力、智能和省油
- 发动机转速自动控制
- 工作海拔高达 4500 m（14760 ft）
- 52°C（126°F）冷起动能力
- -18°C（-0.4°F）冷起动能力
- 液压可反转风扇
- 带集成预滤器的双芯空气滤清器
- 远程禁用
- 三个垂直并排式冷却系统
- 95 A 交流发电机
液压系统
- 动臂和斗杆再生回路
- 电子主控制阀
- 专用闭环回转回路
- 自动液压油预热
- 自动回转停车制动器
- 高性能液压回油滤清器
- 双速行驶
- 能够使用生物液压油
安全与保护装置
- Caterpillar 单键安全系统
- 液压锤自动停止增强功能
- 可锁式外部工具箱/存储箱
- 可锁定断路开关
- 可锁式安全门、燃油箱和液压油箱锁
- 可锁式排油腔室
- 配备防滑板和嵌入式螺栓的维修平台
- 平台上安装全扶手
- 视野后视镜套件
- 信号/警报喇叭
- 地面辅助发动机停机开关
- 后视摄像头
- 走道
维修和保养
- 车辆运行状况综合管理系统
- 反转冷却风扇
- 便于随时加装自动润滑系统
- 发动机机油滤清器和燃油滤清器分组布置
- 计划油样分析（S∙O∙S）取样口
底盘系统和结构
- 加长型可变轨距底盘系统
- 底架牵引环
- 润滑脂润滑履带
- 回转护罩
- 重负荷底部护罩
- 高负荷行驶马达护罩
- 15450 kg（34060 lb）配重
3101 选装设备
注释
- 标准设备和选装设备可能不同。有关详细信息，请咨询您的 Cat 代理商。
驾驶室
- 高分辨率 254 mm（10"）LCD 触摸屏监视器
- 下部径向雨刮器
- 带水平滑块的操纵手柄
- 用于机具控制的左侧/右侧电气踏板
- 双出口后窗套件
- 前挡风玻璃层压玻璃（P5A 玻璃，欧盟拆卸规定）
- 滚轮后遮阳帘
- 驾驶室/操作员防护罩（OPG）（与驾驶室灯罩和防雨罩不兼容）
- 网罩正面（与驾驶室灯罩和防雨罩不兼容）
- 网罩前端下半部分
- 前挡风玻璃防雨罩和驾驶室灯罩
电气系统
- LED 动臂和驾驶室灯
- 1800 流明 LED 超豪华型环绕灯
发动机
- -32°C（-25°F）冷起动能力
- 冷起动缸体加热器
液压系统
- 先进的工具控制装置
- 液压效率监控
安全与保护装置
- 76mm（3"）回缩安全带
- 蓝牙密钥卡
- 检测照明
- 可翻起走道
底盘系统和结构
- 两件式全长度履带导向护罩
- 三件式分段履带导向护罩
- 650mm（26"）重负荷双抓地齿履带板
- 750 mm（30"）重负荷双抓地齿履带板
CAT 技术
- GNSS 天线
