发动机
| 发动机型号 | C1.1 C1.1 |
| 净功率 | 19.2 HP 14.3 kW |
| 总功率 - ISO 14396 | 21.6 HP 16.1 kW |
| 额定净功率 - 2400 rpm - ISO 9249/EEC 80/1269 | 19.2 HP 14.3 kW |
| 冲程 | 3.2 in 81 mm |
| 缸径 | 3 in 77 mm |
| 排量 | 69 in³ 1.1 l |
概述
因客户启发而生的小型挖掘机

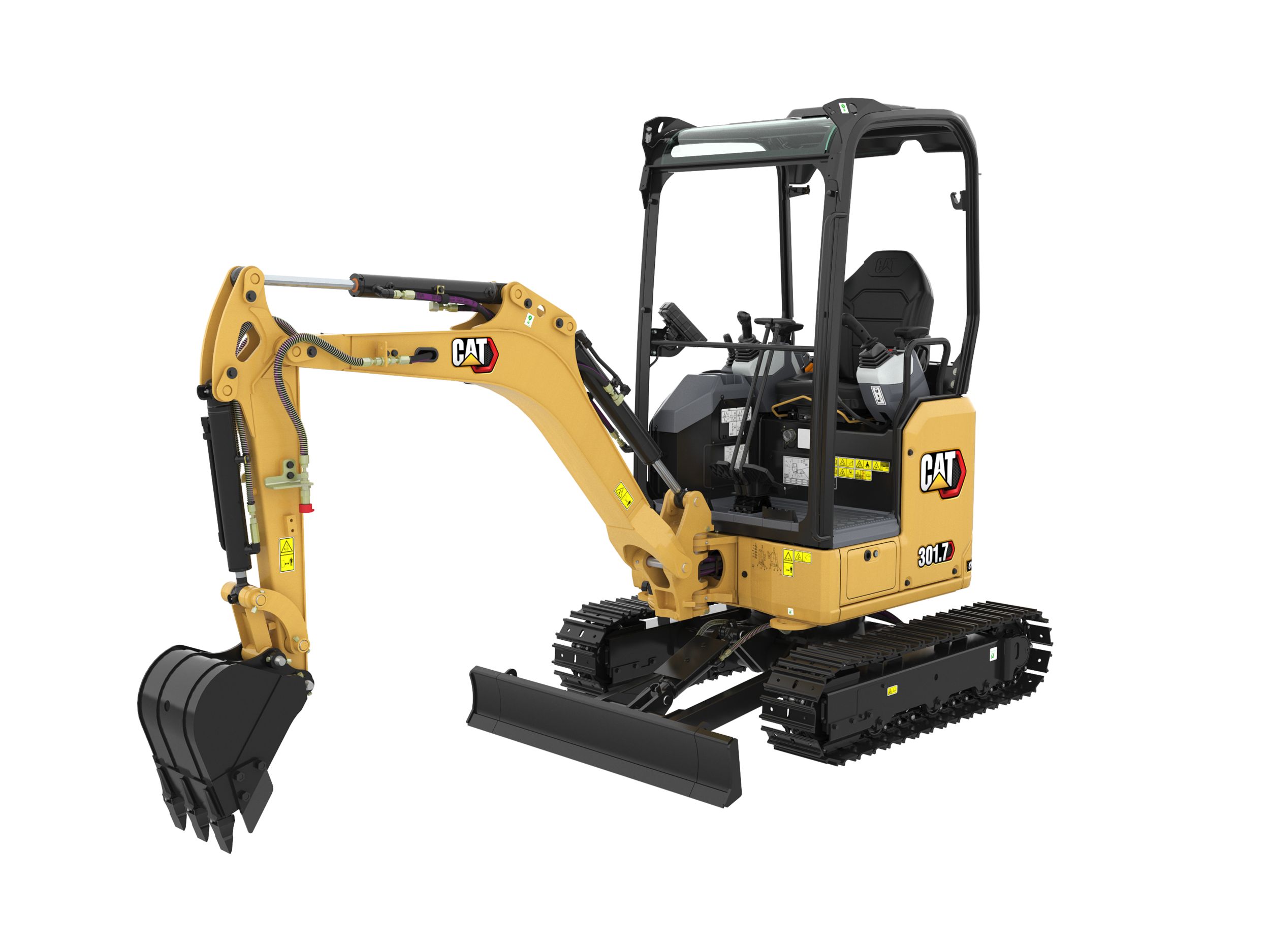

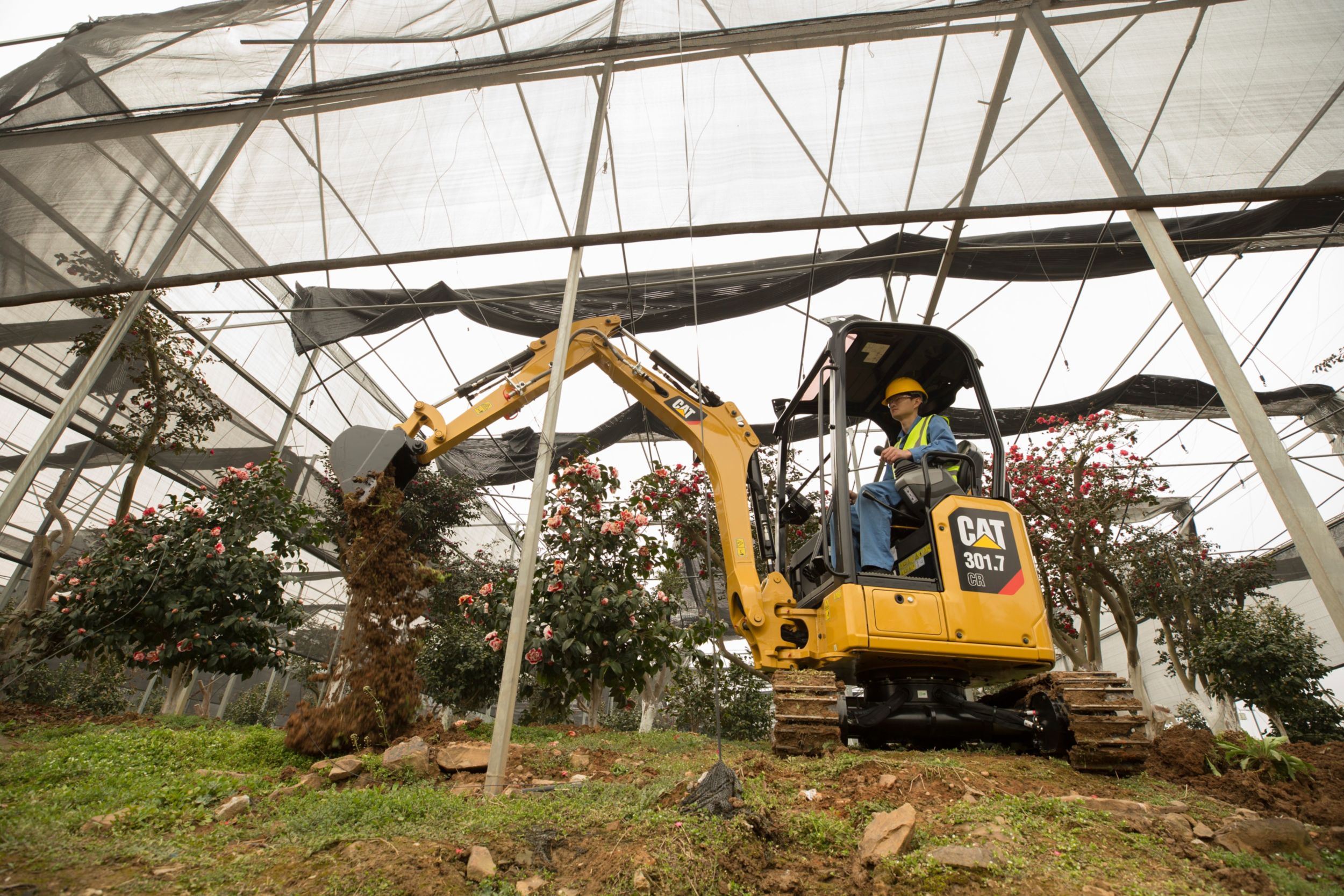

Cat® 301.7 CR 小型挖掘机以紧凑的尺寸提供出色的动力和性能，助您轻松应对各种应用场合。
优点
4 业内首创特性
Cat 独有机型推出的小型挖掘机
多达 15% 总拥有成本降低
更多通用零件，更低的修理成本和倾斜的驾驶室
多达 20% 性能提升
可编程的操作员设置，更快的周期时间
性能概览
全天候舒适体验
- 可调节腕托和悬浮座椅有助于您全天舒适工作。
易于操作
- 控制装置易于使用，直观的新一代 LCD 监视器提供的机器信息清晰易读。
单手柄行走模式
- 使用 Cat 单手柄行走模式，可以更轻松地控制设备在作业现场移动。只需轻轻按一下按钮，即可从使用操纵杆和脚踏板的传统行驶控制切换到操纵手柄控制模式。全新控制方式让操作更加轻松，一切尽在掌控。
外形紧凑但性能卓越
- 强大的提升和挖掘性能有助于更快地完成作业。紧凑型半径设计和可伸缩的底盘系统可让您进入最狭窄的区域内并进行作业。斗铲配合和推土机浮动特性便于轻松执行清理工作。
工地安全性
- 您的安全是我们的头等大事。Cat 小型挖掘机经过专门设计，可助您始终安全地工作。我们在机器中配置了诸多安全功能，如工作灯延迟关闭功能和可伸缩式荧光安全带。
简单方便的维修实现更短的停机时间
- Cat 小型挖掘机的维修更加简单、便捷。日常检查点可在地面上通过侧门轻松进行检修。独特的倾斜式顶篷可让您在需要时到达其他维修区域。

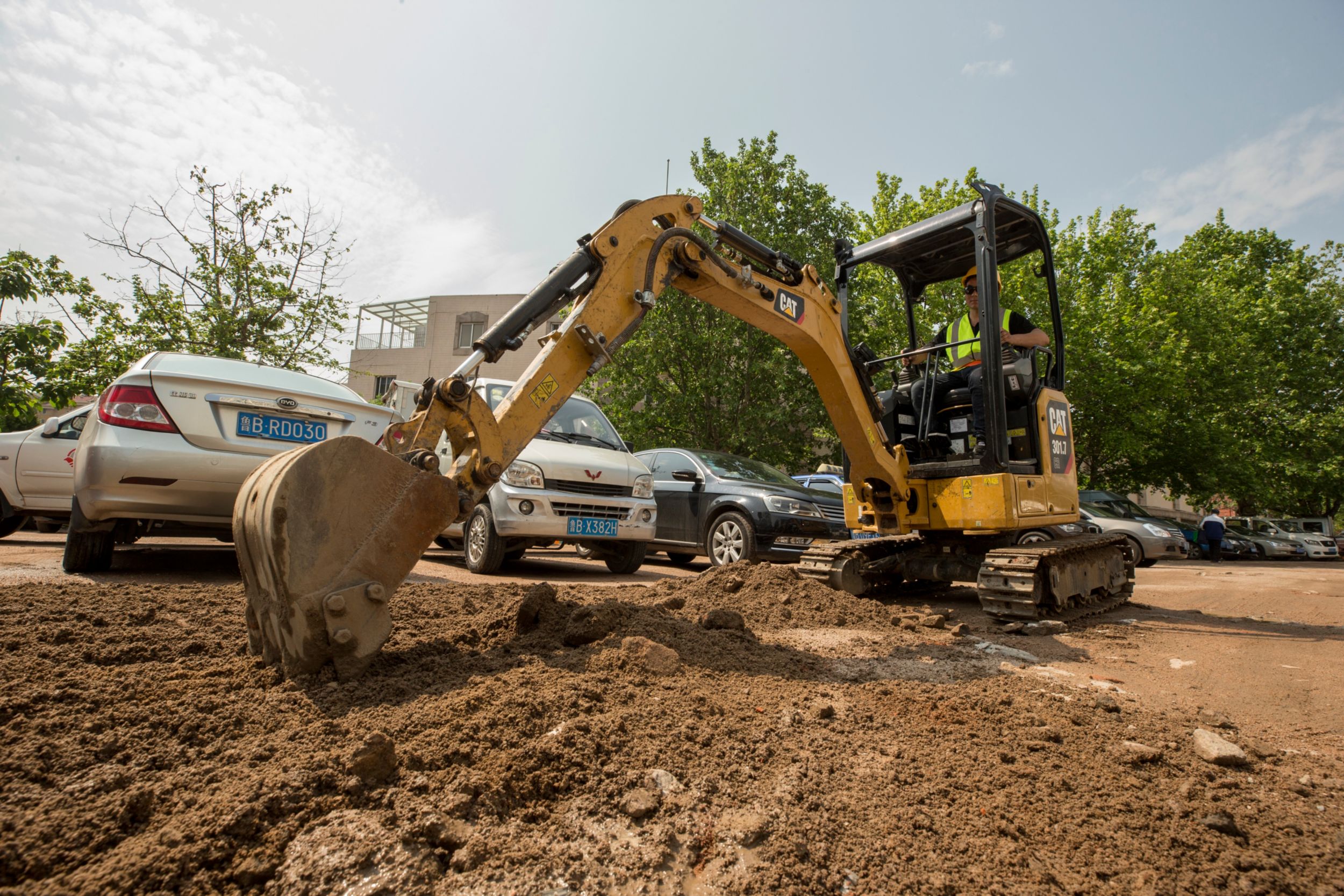

运营成本降低
- Cat 小型挖掘机配备了自动怠速、发动机自动停机和高效液压系统（带可变排量泵）等功能，旨在降低您的运营成本。
产品技术规格适用产品 301.7 CR
重量
| 工作重量 | 4063 lb 1843 kg |
| 注（2） | **最大重量基于钢制履带、顶篷、操作员和加满的燃油箱。 **最大重量基于钢制履带、顶篷、操作员和加满的燃油箱。 |
| 最小工作重量（含顶篷）* | 3937 lb 1786 kg |
| 最大工作重量（含顶篷）** | 4063 lb 1843 kg |
| 注（1） | *最小重量基于橡胶履带、顶篷、操作员和加满的燃油箱。 *最小重量基于橡胶履带、顶篷、操作员和加满的燃油箱。 |
铲刀
| 高度 | 8.9 in 225 mm |
| 宽度* | 39 in 990 mm |
| 注 | *扩展 – 1300 mm *扩展 – 1300 mm |
尺寸 - 标准斗杆
| 挖掘深度 | 92.5 in 2350 mm |
| O/A 装运长度 | 142.5 in 3620 mm |
| 最大伸展距离 - 地面 | 153.5 in 3900 mm |
| 动臂回缩位置 | 64.2 in 1630 mm |
| 回转轴承 - 高度 | 17.4 in 442 mm |
| 斗杆长度 | 37.8 in 960 mm |
| 尾部回转半径 | 25.6 in 650 mm |
| 履带宽度 – 扩展 | 51.18 in 1300 mm |
| 最大铲刀深度 | 10.4 in 265 mm |
| 最大伸展距离 | 156.3 in 3970 mm |
| 最大挖掘高度 | 135 in 3430 mm |
| 最大铲刀高度 | 10.6 in 270 mm |
| 最大卸载间隙 | 96.5 in 2450 mm |
| O/A 装运高度 | 90.6 in 2300 mm |
| 垂直壁 | 70.9 in 1800 mm |
| 动臂高度 – 装运位置 | 42.9 in 1090 mm |
| 动臂回转 – 左侧 | 65 ° 65 ° |
| O/A 底盘系统长度 | 62.6 in 1590 mm |
| 履带/板宽度 | 9.1 in 230 mm |
| 底盘系统下方的最小离地间隙 | 5.9 in 150 mm |
| 履带宽度 – 回缩 | 39 in 990 mm |
| 动臂回转 - 右侧 | 50 ° 50 ° |
尺寸 - 加长斗杆
| 最大卸载间隙 | 98.8 in 2510 mm |
| 尾部回转半径 | 25.6 in 650 mm |
| 最大伸展距离 - 地面 | 159.8 in 4060 mm |
| 动臂高度 – 装运位置 | 40.9 in 1040 mm |
| 最大伸展距离 | 162.6 in 4130 mm |
| 履带宽度 – 回缩 | 39 in 990 mm |
| 动臂回转 – 左侧 | 65 ° 65 ° |
| 动臂回缩位置 | 63.8 in 1620 mm |
| 底盘系统下方的最小离地间隙 | 5.9 in 150 mm |
| O/A 装运长度 | 141.3 in 3590 mm |
| 最大铲刀深度 | 10.4 in 265 mm |
| 最大挖掘高度 | 137.4 in 3490 mm |
| 履带/板宽度 | 9.1 in 230 mm |
| 斗杆长度 | 45.7 in 1160 mm |
| 动臂回转 - 右侧 | 50 ° 50 ° |
| 挖掘深度 | 100 in 2540 mm |
| O/A 装运高度 | 90.6 in 2300 mm |
| 垂直壁 | 74.4 in 1890 mm |
| 履带宽度 – 扩展 | 51.18 in 1300 mm |
| 回转轴承 - 高度 | 17.4 in 442 mm |
| O/A 底盘系统长度 | 62.6 in 1590 mm |
| 最大铲刀高度 | 10.6 in 270 mm |
液压系统
| 辅助回路 - 二级 - 流量 | 3.7 gal/min 14 l/min |
| 挖掘力 - 斗杆 - 加长型 | 1865.9 lb 8.3 kN |
| 辅助回路 - 主要 - 压力 | 3553.4 psi 245 bar |
| 类型 | 配备可变排量活塞泵的负载感应液压系统 配备可变排量活塞泵的负载感应液压系统 |
| 转速为 2400 rpm 时的泵流量 | 17.4 gal/min 66 l/min |
| 工作压力 - 回转 | 2132.1 psi 147 bar |
| 工作压力 - 行驶 | 3553.4 psi 245 bar |
| 工作压力 - 设备 | 3553.4 psi 245 bar |
| 挖掘力 - 斗杆 - 标准 | 2135.7 lb 9.5 kN |
| 辅助回路 - 二级 - 压力 | 3553.4 psi 245 bar |
| 辅助回路 - 主要 - 流量 | 8.7 gal/min 33 l/min |
| 挖掘力 - 铲斗 | 3641.9 lb 16.2 kN |
行驶系统
| 最大牵引力 - 低速 | 4136.5 lb 18.4 kN |
| 对地压力 - 最大重量 | 4.2 psi 28.7 kPa |
| 对地压力 - 最小重量 | 4 psi 27.9 kPa |
| 最大牵引力 - 高速 | 2675.2 lb 11.9 kN |
| 行驶速度 - 高 | 2.7 mile/h 4.4 km/h |
| 行驶速度 - 低 | 1.8 mile/h 2.9 km/h |
| 爬坡能力 - 最大 | 30 度 30 度 |
回转系统
| 机器回转速度 | 9.8 r/min 9.8 r/min |
最低配置的重量增加
| 钢制履带 | 110 lb 50 kg |
| 加长斗杆 | 15 lb 7 kg |
| 可扩展的底盘系统 | 标准 标准 |
维修加注容量
| 发动机机油 | 1.2 gal（US） 4.4 l |
| 液压油箱 | 4.8 gal（US） 18 l |
| 冷却系统 | 1 gal（US） 3.9 l |
| 燃油箱 | 5.8 gal（US） 22 l |
| 液压系统 | 6.9 gal（US） 26 l |
认证 – 顶篷
| 顶部护罩 | ISO 10262:1998（I 级） ISO 10262:1998（I 级） |
| 防倾翻保护结构（TOPS） | ISO 12117:1997 ISO 12117:1997 |
| 防滚翻保护结构（ROPS） | ISO 12117-2:2008 ISO 12117-2:2008 |
噪声
| 平均外部声压（ISO 6395:2008） | 93 dB（A） 93 dB（A） |
301.7 CR 标配设备
发动机
- 负载感应/流量共享液压系统
- 可变排量活塞泵
- 油水分离器
- 自动双速行驶
- 自动发动机停机
- 自动发动机怠速
- Cat C1.1 发动机（中国非道路国三标准）
- 智能动力加强模式
液压系统
- 智能技术电子泵
- 辅助液压管路
- 蓄能器
- 自动回转制动器
- 单向和双向辅助流量
- 持续辅助流量
操作员环境
- 顶部护罩 – ISO 10262:1998（I 级）
- 衣帽钩
- ROPS – ISO 12117-2:2008
- TOPS – ISO 12117:1997
- 杯架
- 乙烯座椅（有或无悬架）
- 机器安全系统 – 标准密钥与密码或一键启动与密钥卡
- 倾斜式顶篷
- 机器两点提升
- 可清洗地板垫
- 储物盒
- 新一代标准 LCD 监视器
- 仅顶篷
- 液压锁止 – 所有控制装置
- 可调节腕托
- 清晰可见的回缩安全带（75 mm）
- 新一代单手柄
- 天窗
底盘系统
- 橡胶传动带或钢制履带（230 mm 宽）
- 可扩展的底盘系统
- 浮动推铲
- 底架牵引环
动臂、斗杆和连杆
- 能够使用正铲
- 标准斗杆（960 mm）或长斗杆（1160 mm）
- 整体式动臂（1780 mm）
电气系统
- 软件（机器和监视器）
- 动臂卤素灯
- 12 伏电源插座
- 免维护蓄电池
- 模式转换器
- 12 伏蓄电池
- Product Link™
- 蓄电池断开装置
- 警告喇叭
