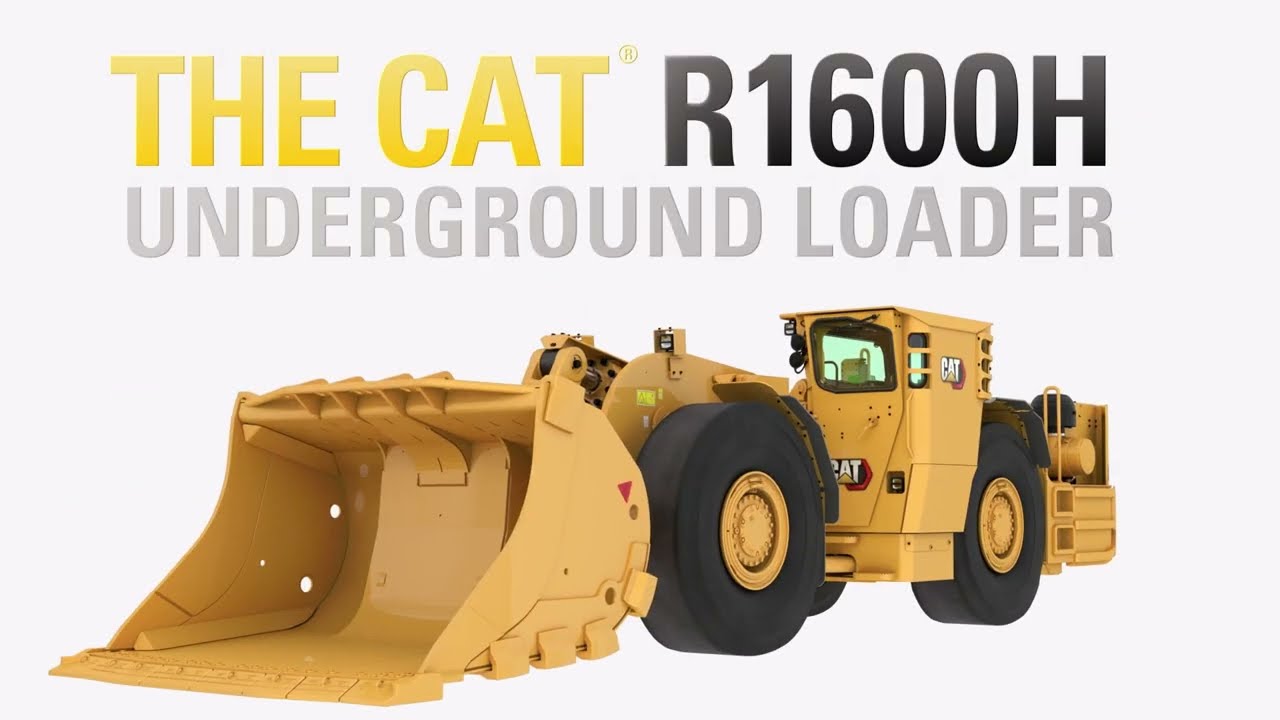

Loader Muat-Angkut-Buang (LHD) Pertambangan Bawah Tanah R1600H

Minta Penawaran Temukan Dealer

Spesifikasi Utama

Model Engine: Cat® C11; Cat® C11

Daya Engine - Engine Tier 3 - ISO 14396:2002: 271 hp; 202 kW

Kapasitas Muatan Nominal: 22487 lb; 10200 kg

R1600H
Ubah Model

Ikhtisar

Lebih cepat. Lebih canggih. Lebih aman.

Loader Bawah Tanah Cat^® R1600H memiliki powertrain yang disetel secara khusus untuk kecepatan di kemiringan — menguasai kondisi lantai yang buruk dan memberikan produksi maksimum di semua kisaran kecepatan. Memiliki kekuatan dan daya tahan yang diperlukan untuk bekerja di kondisi menantang, tetapi kontrolnya yang penuh presisi dan pengoperasian yang efisien menjadikannya unggul di kelasnya. Menawarkan stabilitas yang unggul, kemampuan menggali dan mengangkat yang luar biasa, serta berbagai fungsi peningkat efisiensi, ditambah transmisi yang menghasilkan tenaga yang konstan.
R1600H juga menawarkan sejumlah fitur keselamatan, dari kabin bersertifikasi FOPS/ROPS dan kaca pengaman hingga kemampuan untuk menggabungkan pengoperasian otonom. Berkat daya tahan ekstrem yang didesain pada strukturnya, loader ini dapat terus produktif hingga empat rekondisi. R1600H adalah pasangan ideal untuk truk Cat AD30.

Keunggulan

Kecocokan yang Sempurna

3 lintasan sangat sesuai dengan truk artikulasi bawah tanah Cat AD30

Pembekalan Keselamatan

Dengan fitur seperti sistem kehadiran operator serta operasi otonom dan garis pandang opsional

Terkenal Daya Tahannya

Produktif dengan 3 hingga 4 rekondisi berkat daya tahan ekstrem yang didesain pada struktur.

Sekilas Fitur

Bukaan jendela besar untuk peningkatan visibilitas dan gagang pegangan besar pada kedua sisi untuk memberikan akses 3 titik ke kabin dan alat berat.
Sistem Kehadiran Operator , yang melindungi alat berat dan operator dari gerakan yang di luar kendali.
Struktur Pelindung Bahaya Terguling (ROPS, Rollover Protective Structure) dan Struktur Pelindung Benda Jatuh (FOPS, Falling Objects Protective Structure) yang menyatu dipasang dengan peredam pada rangka
Sistem rem servis yang diaktifkan oleh tekanan hidraulik termodulasi dan fungsi rem parkir yang diaktifkan pegas dan pelepasan cairan, memastikan pengereman bekerja apabila terjadi kegagalan hidraulik.
Servis lebih aman dengan sisi panas dan dingin engine, pelindung belly berengsel, pin pengaman grup kontrol bucket, pengukur inspeksi kompartemen di permukaan tanah, dan tiga sakelar pemutus engine di permukaan tanah.

AC menyediakan sirkulasi udara segar bertekanan yang dikontrol temperatur.
Kabin ROPS berperedam suara opsional untuk lingkungan kerja yang tenang dan aman.
Kontrol, tuas, sakelar, dan pengukur yang diposisikan untuk memaksimalkan produktivitas dan meminimalkan kelelahan, ditambah sistem STIC™ yang memungkinkannya mengontrol mobilitas total alat berat dengan satu kontroler.
Sistem pengereman berpendingin oli empat sudut, yang menghasilkan pengendalian yang sangat baik.
Gandar belakang berosilasi, yang memastikan kontak empat roda dengan permukaan tanah untuk stabilitas dan traksi maksimum yang terus-menerus, ditambah diferensial belakang no-spin yang mengurangi keausan ban dan memaksimalkan traksi di medan yang tidak rata.

Laju aliran hidraulik tinggi yang menghasilkan respons hidraulik dan silinder yang cepat serta gaya angkat penuh tenaga, ditambah silinder angkat dan miring dengan lubang besar yang memberikan kekuatan, kinerja, dan daya tahan luar biasa.
Transmisi pemindahan gigi otomatis elektronik yang meningkatkan efisiensi operator dan mengoptimalkan kinerja alat berat.
Geometri linkage loader batang Z yang teruji, yang menghasilkan daya dobrak yang kuat dan peningkatan sudut rack back untuk pemuatan bucket dan retensi material yang lebih baik.
Sistem kontrol kendara opsional mengurangi pitch maju dan mundur lift arm dan bucket, membuat operator percaya diri untuk bergerak dengan kecepatan di atas 5 km/h (3 mph) selama operasi pemuatan dan pengangkutan untuk waktu siklus yang cepat.
Sistem bahan bakar injeksi langsung tekanan tinggi dengan Injeksi Unit Elektronik yang Diaktifkan secara Mekanis (MEUI™, Mechanically Actuated, Electronic Unit Injection), yang memonitor secara elektronik permintaan operator dan input sensor guna mengoptimalkan kinerja engine.

Engine Cat C11 yang efisien dan bertenaga, yang menghasilkan kinerja tramming dan pemuatan maksimum dalam aplikasi tambang yang paling menantang.
Sistem yang sepenuhnya terintegrasi dengan engine dan transmisi untuk memastikan efisiensi bahan bakar dan operasi mulus.
Gaya tarik yang tiada bandingnya saat menggali, tramming, dan melintasi tanjakan curam, ditambah peningkatan torsi yang secara efektif menyesuaikan titik perpindahan gigi transmisi untuk efisiensi maksimum dan waktu siklus yang cepat.
Efisiensi powertrain yang luar biasa berkat konverter torsi kapasitas tinggi yang mengalirkan tenaga lebih besar ke roda.
Final drive Cat yang bekerja sebagai sebuah sistem bersama transmisi planetary power shift guna menghasilkan tenaga maksimum ke permukaan tanah.

Bucket yang didesain untuk daya muat optimal dan keandalan struktural, dengan empat ukuran bucket pembuangan, satu opsi bucket ejektor dan satu opsi baut bersama — semuanya didesain dan diproduksi sesuai dengan kemampuan kinerjanya.
Sistem Peralatan Pengolah Tanah (GET, Ground Engaging Tools) Segmen Modular Cat yang Dilas, yang menghasilkan keandalan suku cadang yang dilas dengan kemudahan penggantian dari sistem mekanis.
GET Panah Setengah yang Dibautkan (BOHA, Bolt-On Half Arrow) untuk pinggiran bucket, yang menawarkan lebih banyak material keausan daripada GET yang dilas standar, dan memiliki desain dibautkan yang memungkinkan pelepasan dan penggantian yang mudah dan cepat.
Tersedia paket keausan tambahan, termasuk strip keausan yang memang dikorbankan serta selubung tumit Cat yang melindungi pinggiran dari kerusakan dan mengurangi kebutuhan rekondisi bucket yang mahal.
Cat Bucket Pro App, yang menyediakan data waktu nyata mengenai kinerja GET untuk membantu Anda merencanakan perawatan, mengelola persediaan, dan mengetahui biaya per ton.

Rangka yang direkayasa untuk menahan gaya ekstrem yang dihasilkan selama siklus pemuatan dan tramming, dengan penetrasi dalam dan lasan yang seluruhnya konsisten.
Piston berpendingin oli yang meningkatkan pelepasan panas dan memiliki masa pakai lebih lama.
Desain hitch penyebar, yang memperlebar jarak antara pelat hitch atas dan bawah untuk mendistribusikan gaya dan memperpanjang masa pakai bearing, serta pelat hitch yang lebih tebal mengurangi defleksi.
Lift arm baja tugas berat dengan tabung silang baja cor untuk memastikan beban ekstrem yang ditemui selama pemuatan dan tramming disebarkan secara efisien untuk memperpanjang masa pakai.
Rangka, powertrain, engine, dan komponen yang dibuat untuk direkondisi.

Pengurangan perawatan melalui struktur yang lebih kokoh, komponen modular dan lebih tahan lama, kesamaan suku cadang, area perawatan yang lebih mudah diakses, dan interval servis yang diperpanjang.
Akses servis lebih mudah berkat radiator modular dengan kisi ayun dan akses dari permukaan tanah ke semua tangki, filter, titik pelumasan, dan saluran pembuangan kompartemen.
Fitur pengurangan waktu henti seperti filter udara seal radial yang mudah diganti, pengukur inspeksi terpasang untuk pemeriksaan tingkat cairan, konektor listrik berperapat, rangkaian kabel berpenutup, tidak ada kabel di area artikulasi luar, serta kabel berkode warna dan nomor.
Tampilan Multiguna Berwarna (CMPD, Color Multi-Purpose Display) serta peralatan servis Caterpillar Electronic Technician (Cat ET), yang memungkinkan diagnosis elektronik cepat untuk kinerja alat berat dan data diagnostik utama untuk perawatan dan perbaikan secara efektif.
Selang hidraulik XT tekanan tinggi Cat XT yang telah teruji sangat kuat dan fleksibel untuk keandalan sistem maksimum dan masa pakai yang lama.

Disiapkan di pabrik untuk pengoperasian jarak jauh dan dapat dilengkapi dengan Cat MineStar™ Command for Underground yang teruji di industri, yang menawarkan kontrol jarak jauh dengan garis pandang, operasi teleremote, dan co-pilot, yang hanya memerlukan input arah dari operator.
MineStar Fleet for Underground Opsional, dengan visibilitas secara waktu nyata untuk waktu siklus, muatan, posisi alat berat, dan parameter operasional utama lainnya.
MineStar Detect Opsional, yang menggunakan sistem deteksi kedekatan lengkap dengan jaringan komunikasi dan pelacakan revolusioner untuk mencegah insiden dan melacak orang serta alat berat secara waktu nyata.
Penawaran Cat MineStar™ Health terintegrasi opsional memungkinkan servis perawatan yang proaktif dan analisis peralatan prediktif.

Penelitian dan pengembangan berkelanjutan untuk kompatibilitas engine dengan bahan bakar diesel yang dicampur dengan bahan bakar berintensitas karbon rendah seperti biofuel dan bahan bakar terbarukan, ditambah opsi daya seperti elektrifikasi.
Paket Pengurangan Ventilasi (VR, Ventilation Reduction) opsional, yang memanfaatkan perangkat keras dan perangkat lunak engine yang selektif untuk mengurangi bahan partikulat diesel dalam gas buang engine.
Filter Partikulat Diesel Cat, yang melengkapi engine VR dengan mengurangi lebih lanjut bahan partikulat dalam gas buang.
Program Cat Rebuild dan Cat Reman, yang melestarikan bahan mentah, menghemat energi, dan mengurangi emisi.
Retrofit dan upgrade untuk alat berat lama — untuk menggabungkan peningkatan efisiensi dan pengurangan emisi, serta memastikannya untuk berproduksi lebih lama guna menghemat energi dan meminimalkan kebutuhan bahan mentah.

Spesifikasi Perlengkapan Standar Perlengkapan Opsional

Spesifikasi Produk untuk R1600H

Engine

Model Engine	Cat® C11 Cat® C11
Daya Engine - Engine Tier 3 - ISO 14396:2002	271 hp 202 kW
Daya Engine - Engine VR - ISO 14396:2002	271 hp 202 kW
Diameter	5.1 in 130 mm
Langkah	5.5 in 140 mm
Kapasitas Silinder	680.4 in³ 11.1 l
Catatan (1)	Peringkat daya berlaku pada kecepatan tetapan 1800 rpm ketika diuji pada kondisi acuan untuk standar yang ditentukan. Peringkat daya berlaku pada kecepatan tetapan 1800 rpm ketika diuji pada kondisi acuan untuk standar yang ditentukan.
Catatan (2)	Semua kondisi peringkat daya berdasarkan pada ISO/TR14396:2002, kondisi standar udara masuk dengan total tekanan barometrik 100 kPa (29,5 in Hg), dengan tekanan uap 1 kPa (0,295 in Hg), dan 25° C (77° F). Kinerja yang diukur menggunakan bahan bakar sesuai spesifikasi EPA dalam 40 CFR Bagian 1065 dan spesifikasi UE dalam Pedoman 97/68/EC dengan kerapatan 0,845-0,850 kg/L di temperatur 15 °C (59 °F) dan temperatur saluran masuk bahan bakar 40 °C (104 °F). Semua kondisi peringkat daya berdasarkan pada ISO/TR14396:2002, kondisi standar udara masuk dengan total tekanan barometrik 100 kPa (29,5 in Hg), dengan tekanan uap 1 kPa (0,295 in Hg), dan 25° C (77° F). Kinerja yang diukur menggunakan bahan bakar sesuai spesifikasi EPA dalam 40 CFR Bagian 1065 dan spesifikasi UE dalam Pedoman 97/68/EC dengan kerapatan 0,845-0,850 kg/L di temperatur 15 °C (59 °F) dan temperatur saluran masuk bahan bakar 40 °C (104 °F).
Catatan (3)	Tidak memerlukan penurunan daya engine hingga 3048 m (10.000 ft) untuk Engine Tier 3 dan 1828 m (6000 ft) untuk Engine VR. Tidak memerlukan penurunan daya engine hingga 3048 m (10.000 ft) untuk Engine Tier 3 dan 1828 m (6000 ft) untuk Engine VR.
Catatan (4)	Tersedia paket Reduksi Ventilasi Opsional. Tersedia paket Reduksi Ventilasi Opsional.
Catatan (5)	Tersedia engine opsional dengan emisi setara EPA Tier 3 AS dan Stage IIIA UE. Tersedia engine opsional dengan emisi setara EPA Tier 3 AS dan Stage IIIA UE.

Spesifikasi Kerja

Kapasitas Muatan Nominal	22487 lb 10200 kg
Massa Alat Berat Kotor	97453 lb 44204 kg
Beban Jungkit Statis - Lurus ke Depan - Lift Arm Horizontal	57110 lb 25905 kg
Beban Jungkit Statis - Putaran Penuh - Lift Arm Horizontal	46067 lb 21803 kg
Daya Dobrak - Miring (ISO)	39524 lb 17928 kg
Daya Dobrak - Pengangkatan (ISO)	42333 lb 19202 kg

Bobot

Massa Pengoperasian*	66469 lb 30150 kg
*Massa Pengoperasian - Gandar Depan**	28404 lb 12884 kg
*Massa Pengoperasian - Gandar Belakang**	38065 lb 17266 kg
Massa Pengoperasian + Muatan Tetapan*	88956 lb 40350 kg
*Massa Pengoperasian + Muatan Tetapan - Gandar Depan**	62011 lb 28128 kg
*Massa Pengoperasian + Muatan Tetapan - Gandar Belakang**	26944 lb 12222 kg
Catatan	Bobot terhitung. Bobot terhitung.

Transmisi

Maju - 1	2.8 mile/h 4.5 km/h
Maju - 2	5.6 mile/h 9 km/h
Maju - 3	10.4 mile/h 16.8 km/h
Maju - 4	17.1 mile/h 27.5 km/h
Mundur - 1	3.1 mile/h 5 km/h
Mundur - 2	6.8 mile/h 11 km/h
Mundur - 3	11.8 mile/h 19 km/h
Mundur - 4	18.2 mile/h 29.3 km/h

Waktu Siklus Hidraulik

Angkat	7.6 s 7.6 s
Buang	1.6 s 1.6 s
Turun, Kosong, Turun Mengambang	2 s 2 s
Waktu Siklus Total	11.2 s 11.2 s

Kapasitas Bucket

Kapasitas Bucket	4,2-5,9 m³ (5,5-7,7 yd³) 4,2-5,9 m³ (5,5-7,7 yd³)
Bucket Buang - 1	5.5 yd³ 4.2 m³
Bucket Buang - 2 - Bucket Standar	6.3 yd³ 4.8 m³
Bucket Buang - 3	7.3 yd³ 5.6 m³
Bucket Buang - 4	7.7 yd³ 5.9 m³
Bucket Ejektor	6.3 yd³ 4.8 m³
Bucket Dibautkan Bersama	6.9 yd³ 5.3 m³

Dimensi Belok

Radius Jarak Bebas Luar*	261.3 in 6638 mm
Radius Jarak Bebas Bagian Dalam*	129.6 in 3291 mm
Osilasi Gandar	10° 10°
Sudut Artikulasi	42.5° 42.5°
Catatan	Dimensi jarak bebas hanya untuk acuan. Dimensi jarak bebas hanya untuk acuan.

Ban

Ukuran Ban

18 × R25 18 × R25

Kapasitas Pengisian Ulang Servis

Karter Engine - Dengan Filter	8.98 gal (AS) 34 l
Transmisi	12.4 gal (AS) 47 l
Tangki Hidraulik	33 gal (AS) 125 l
Sistem Pendinginan	16.1 gal (AS) 61 l
Diferensial Depan dan Final Drive	21.1 gal (AS) 80 l
Diferensial Belakang dan Final Drive	21.1 gal (AS) 80 l
Tangki Bahan Bakar	105.7 gal (AS) 400 l
Tangki Bahan Bakar Sekunder - Bila Terpasang	87.2 gal (AS) 330 l

Standar

Standar

Kabin Bersertifikasi ROPS/FOPS Kabin Bersertifikasi ROPS/FOPS

R1600H Perlengkapan Standar

KELISTRIKAN

Alarm, mundur

Alternator, 95 amp

Sakelar pemutus baterai, permukaan tanah

Baterai, rendah perawatan

Konektor diagnostik

Sakelar shutdown engine

Penerangan:
- – Eksternal, depan, belakang, halogen
- – Stop, tunggal, halogen

Grup soket, start tambahan

Starter, elektrik, 24 volt

Sistem start dan pengisian daya

BAN, RIM, DAN RODA

Ban harus dipilih dari bagian Attachment Wajib
- – Ban, 18 × R25 VSMS L5S Bridgestone

LINGKUNGAN OPERATOR

Aplikasi Rem Otomatis (ABA, Automatic Brake Application)

Kabin, bersertifikasi ROPS dan/atau FOPS

Tampilan Multiguna Berwarna (CMPD, Color Multi Purpose Display):
- – Pengukur rem depan dan belakang
- – Tekanan transmisi
- – Diagnostik sistem
- – Peringatan rem residu

Klakson, elektrik

Instrumentasi/pengukur:
- – Speedometer/takometer
- – Tingkat bahan bakar
- – Temperatur oli hidraulik
- – Temperatur cairan pendingin engine
- – Temperatur oli transmisi

Sistem Kehadiran Operator

Kontrol implement hidraulik pilot (satu joystick)

Kursi operator bersuspensi dengan sabuk pengaman memendek sendiri
- – Kursi, suspensi, vinil

Sistem kemudi sekunder

Pengemudian STIC™

Throttle:
- – Pedal, throttle

PERLENGKAPAN STANDAR LAINNYA

Pendinginan gandar rem

Tutup, radiator, pelepas manual

Muffler/pemurni gas buang katalitik

Bucket pembuangan (4,8 m3/6,3 yd3)

Stiker, simbol-simbol internasional

Attachment drawbar, dibautkan

Sistem Pengisian Cepat
- – Cairan Pendingin
- – Oli Engine
- – Bahan Bakar
- – Oli Hidraulik
- – Oli transmisi

Sepatbor, depan, belakang

Dinding Api

Pelindung, engine dan transmisi

Pegangan Tangan

Sistem pelumasan:
- – Semi terpusat

Batang pelindung, rangka belakang

Kisi radiator, ayun keluar

Sampel oli servis

Katup, saluran pembuangan, filter oli transmisi

Jendela:
- – Jendela, satu panel

POWER TRAIN

Rem, tertutup hidraulik penuh dengan multicakram basah (SAFR™)

Engine:
- – Cat. C11 6 silinder, diesel
- – Aftercooler udara ke udara (ATAAC, Air-to-Air-Aftercooler)

Adaptor bahan bakar:
- – Tangki bahan bakar, tunggal, adaptor standar

Alat bantu priming bahan bakar

Pelindung panas

Precleaner, pemasukan udara engine

Konverter torsi dengan kopling pengunci otomatis

Transmisi, otomatis, power shift planetary (4F/4R)

Penetral transmisi

R1600H Perlengkapan Opsional

KELISTRIKAN

Penerangan:
- – Lampu kerja, LED

POWER TRAIN

Rem, tertutup hidraulik penuh dengan multicakram basah (SAFR™)

Engine:
- – Opsi Aftertreatment – DPF (Flow Thru)

Opsi engine:
- – Engine, VR
- – Engine VR, Siap Flow Thru
- – Engine, Tier 3

Adaptor bahan bakar:
- – Tangki bahan bakar, ganda, adaptor standar
- – Tangki bahan bakar, tunggal, pengisian cepat
- – Tangki bahan bakar, ganda, pengisian cepat

Pengaktifan sakelar rem parkir – tekan untuk menerapkan/tarik untuk menerapkan

Radiator, efisiensi tinggi

Pengemudian bolak-balik

LINGKUNGAN OPERATOR

Ruang operator tertutup dengan ROPS/FOPS:
- – AC
- – Pemberi tekanan kabin dan filter
- – Lampu plafon
- – Strut pintu
- – Heater
- – Ruang operator siap radio untuk radio dan speaker
- – Kontrol wiper, intermiten

Saluran, udara, pengalih aliran

Timer idle (kabin tertutup atau kabin terbuka)

Kursi operator bersuspensi dengan sabuk pengaman memendek sendiri
- – Kursi, suspensi, TEE, vinil
- Kursi, suspensi, udara, vinil
- – Kursi, suspensi, TEE, udara
- – Penutup kursi

Throttle:
- – Pedal, throttle

TEKNOLOGI

Command for Underground*

*Silakan hubungi perwakilan teknologi atau komersial regional Anda sebelum melakukan upgrade alat berat menjadi Command for Underground.

Antarmuka kontrol jarak jauh (tidak termasuk pemancar dan penerima), termasuk lampu peringatan (hijau)
- – Cattron
- – RCT

BAN, RIM, DAN RODA

Rim:
- – Cadangan, Tanpa ban dalam
- – Penomoran identifikasi rim

PERLENGKAPAN OPSIONAL LAINNYA

Pengaturan pelepas rem, mencakup pelepas kemudi:
- – Kait pemulihan
- – Batang pemulihan

Bucket:
- – Berbagai ukuran, pembuangan (4,2 m3/5,5 yd3, 5,6 m3/7,3 yd3, 5,9 m3/7,7 yd3)
- – Dibautkan bersama (5,3 m3/6,9 yd3)
- – Ejektor (4,8 m3/6,3 yd3)
- – Bibir standar atau bibir dibautkan
- – Pinggiran tajam, dibautkan
- – Pinggiran tajam, pengelasan modular Cat
- – Bibir dilas sepenuhnya atau dilas utuh
- – Selubung tumit, ejektor, dan bucket buang
- – Sistem Pelat Keausan yang Dipasang Secara Mekanis (MAWPS, Mechanically Attached Wear Plate System)
- – Selubung tumit, ejektor, dan bucket buang
- – Lapisan keausan

Attachment drawbar, dibautkan

Sistem Pengisian Cepat
- – Cairan Pendingin
- – Oli Engine
- – Bahan Bakar
- – Oli Hidraulik
- – Oli transmisi

Cairan:
- – Bahan bakar arktik
- – Cairan pendingin arktik

Pelindung, cahaya, dan jendela

Grup Pengangkat, Transfer Tambang

Sistem pelumasan:
- – Terpusat
- – Otomatis

Sistem Kontrol Kendara

Peralatan servis

Batang pelindung keausan
- – Kabin
- – Tangki Hidraulik
- – Radiator

Ganjal roda

Jendela:
- – Jendela, satu panel

Spesifikasi Produk untuk R1600H

Unduh Cetak

Engine

Model Engine	Cat® C11 Cat® C11
Daya Engine - Engine Tier 3 - ISO 14396:2002	271 hp 202 kW
Daya Engine - Engine VR - ISO 14396:2002	271 hp 202 kW
Diameter	5.1 in 130 mm
Langkah	5.5 in 140 mm
Kapasitas Silinder	680.4 in³ 11.1 l
Catatan (1)	Peringkat daya berlaku pada kecepatan tetapan 1800 rpm ketika diuji pada kondisi acuan untuk standar yang ditentukan. Peringkat daya berlaku pada kecepatan tetapan 1800 rpm ketika diuji pada kondisi acuan untuk standar yang ditentukan.
Catatan (2)	Semua kondisi peringkat daya berdasarkan pada ISO/TR14396:2002, kondisi standar udara masuk dengan total tekanan barometrik 100 kPa (29,5 in Hg), dengan tekanan uap 1 kPa (0,295 in Hg), dan 25° C (77° F). Kinerja yang diukur menggunakan bahan bakar sesuai spesifikasi EPA dalam 40 CFR Bagian 1065 dan spesifikasi UE dalam Pedoman 97/68/EC dengan kerapatan 0,845-0,850 kg/L di temperatur 15 °C (59 °F) dan temperatur saluran masuk bahan bakar 40 °C (104 °F). Semua kondisi peringkat daya berdasarkan pada ISO/TR14396:2002, kondisi standar udara masuk dengan total tekanan barometrik 100 kPa (29,5 in Hg), dengan tekanan uap 1 kPa (0,295 in Hg), dan 25° C (77° F). Kinerja yang diukur menggunakan bahan bakar sesuai spesifikasi EPA dalam 40 CFR Bagian 1065 dan spesifikasi UE dalam Pedoman 97/68/EC dengan kerapatan 0,845-0,850 kg/L di temperatur 15 °C (59 °F) dan temperatur saluran masuk bahan bakar 40 °C (104 °F).
Catatan (3)	Tidak memerlukan penurunan daya engine hingga 3048 m (10.000 ft) untuk Engine Tier 3 dan 1828 m (6000 ft) untuk Engine VR. Tidak memerlukan penurunan daya engine hingga 3048 m (10.000 ft) untuk Engine Tier 3 dan 1828 m (6000 ft) untuk Engine VR.
Catatan (4)	Tersedia paket Reduksi Ventilasi Opsional. Tersedia paket Reduksi Ventilasi Opsional.
Catatan (5)	Tersedia engine opsional dengan emisi setara EPA Tier 3 AS dan Stage IIIA UE. Tersedia engine opsional dengan emisi setara EPA Tier 3 AS dan Stage IIIA UE.

Spesifikasi Kerja

Kapasitas Muatan Nominal	22487 lb 10200 kg
Massa Alat Berat Kotor	97453 lb 44204 kg
Beban Jungkit Statis - Lurus ke Depan - Lift Arm Horizontal	57110 lb 25905 kg
Beban Jungkit Statis - Putaran Penuh - Lift Arm Horizontal	46067 lb 21803 kg
Daya Dobrak - Miring (ISO)	39524 lb 17928 kg
Daya Dobrak - Pengangkatan (ISO)	42333 lb 19202 kg

Bobot

Massa Pengoperasian*	66469 lb 30150 kg
*Massa Pengoperasian - Gandar Depan**	28404 lb 12884 kg
*Massa Pengoperasian - Gandar Belakang**	38065 lb 17266 kg
Massa Pengoperasian + Muatan Tetapan*	88956 lb 40350 kg
*Massa Pengoperasian + Muatan Tetapan - Gandar Depan**	62011 lb 28128 kg
*Massa Pengoperasian + Muatan Tetapan - Gandar Belakang**	26944 lb 12222 kg
Catatan	Bobot terhitung. Bobot terhitung.

Transmisi

Maju - 1	2.8 mile/h 4.5 km/h
Maju - 2	5.6 mile/h 9 km/h
Maju - 3	10.4 mile/h 16.8 km/h
Maju - 4	17.1 mile/h 27.5 km/h
Mundur - 1	3.1 mile/h 5 km/h
Mundur - 2	6.8 mile/h 11 km/h
Mundur - 3	11.8 mile/h 19 km/h
Mundur - 4	18.2 mile/h 29.3 km/h

Waktu Siklus Hidraulik

Angkat	7.6 s 7.6 s
Buang	1.6 s 1.6 s
Turun, Kosong, Turun Mengambang	2 s 2 s
Waktu Siklus Total	11.2 s 11.2 s

Kapasitas Bucket

Kapasitas Bucket	4,2-5,9 m³ (5,5-7,7 yd³) 4,2-5,9 m³ (5,5-7,7 yd³)
Bucket Buang - 1	5.5 yd³ 4.2 m³
Bucket Buang - 2 - Bucket Standar	6.3 yd³ 4.8 m³
Bucket Buang - 3	7.3 yd³ 5.6 m³
Bucket Buang - 4	7.7 yd³ 5.9 m³
Bucket Ejektor	6.3 yd³ 4.8 m³
Bucket Dibautkan Bersama	6.9 yd³ 5.3 m³

Dimensi Belok

Radius Jarak Bebas Luar*	261.3 in 6638 mm
Radius Jarak Bebas Bagian Dalam*	129.6 in 3291 mm
Osilasi Gandar	10° 10°
Sudut Artikulasi	42.5° 42.5°
Catatan	Dimensi jarak bebas hanya untuk acuan. Dimensi jarak bebas hanya untuk acuan.

Ban

Ukuran Ban

18 × R25 18 × R25

Kapasitas Pengisian Ulang Servis

Karter Engine - Dengan Filter	8.98 gal (AS) 34 l
Transmisi	12.4 gal (AS) 47 l
Tangki Hidraulik	33 gal (AS) 125 l
Sistem Pendinginan	16.1 gal (AS) 61 l
Diferensial Depan dan Final Drive	21.1 gal (AS) 80 l
Diferensial Belakang dan Final Drive	21.1 gal (AS) 80 l
Tangki Bahan Bakar	105.7 gal (AS) 400 l
Tangki Bahan Bakar Sekunder - Bila Terpasang	87.2 gal (AS) 330 l

Standar

Standar

Kabin Bersertifikasi ROPS/FOPS Kabin Bersertifikasi ROPS/FOPS

R1600H Perlengkapan Standar

Cetak

KELISTRIKAN

Alarm, mundur

Alternator, 95 amp

Sakelar pemutus baterai, permukaan tanah

Baterai, rendah perawatan

Konektor diagnostik

Sakelar shutdown engine

Penerangan:
- – Eksternal, depan, belakang, halogen
- – Stop, tunggal, halogen

Grup soket, start tambahan

Starter, elektrik, 24 volt

Sistem start dan pengisian daya

BAN, RIM, DAN RODA

Ban harus dipilih dari bagian Attachment Wajib
- – Ban, 18 × R25 VSMS L5S Bridgestone

LINGKUNGAN OPERATOR

Aplikasi Rem Otomatis (ABA, Automatic Brake Application)

Kabin, bersertifikasi ROPS dan/atau FOPS

Tampilan Multiguna Berwarna (CMPD, Color Multi Purpose Display):
- – Pengukur rem depan dan belakang
- – Tekanan transmisi
- – Diagnostik sistem
- – Peringatan rem residu

Klakson, elektrik

Instrumentasi/pengukur:
- – Speedometer/takometer
- – Tingkat bahan bakar
- – Temperatur oli hidraulik
- – Temperatur cairan pendingin engine
- – Temperatur oli transmisi

Sistem Kehadiran Operator

Kontrol implement hidraulik pilot (satu joystick)

Kursi operator bersuspensi dengan sabuk pengaman memendek sendiri
- – Kursi, suspensi, vinil

Sistem kemudi sekunder

Pengemudian STIC™

Throttle:
- – Pedal, throttle

PERLENGKAPAN STANDAR LAINNYA

Pendinginan gandar rem

Tutup, radiator, pelepas manual

Muffler/pemurni gas buang katalitik

Bucket pembuangan (4,8 m3/6,3 yd3)

Stiker, simbol-simbol internasional

Attachment drawbar, dibautkan

Sistem Pengisian Cepat
- – Cairan Pendingin
- – Oli Engine
- – Bahan Bakar
- – Oli Hidraulik
- – Oli transmisi

Sepatbor, depan, belakang

Dinding Api

Pelindung, engine dan transmisi

Pegangan Tangan

Sistem pelumasan:
- – Semi terpusat

Batang pelindung, rangka belakang

Kisi radiator, ayun keluar

Sampel oli servis

Katup, saluran pembuangan, filter oli transmisi

Jendela:
- – Jendela, satu panel

POWER TRAIN

Rem, tertutup hidraulik penuh dengan multicakram basah (SAFR™)

Engine:
- – Cat. C11 6 silinder, diesel
- – Aftercooler udara ke udara (ATAAC, Air-to-Air-Aftercooler)

Adaptor bahan bakar:
- – Tangki bahan bakar, tunggal, adaptor standar

Alat bantu priming bahan bakar

Pelindung panas

Precleaner, pemasukan udara engine

Konverter torsi dengan kopling pengunci otomatis

Transmisi, otomatis, power shift planetary (4F/4R)

Penetral transmisi

R1600H Perlengkapan Opsional

Cetak

KELISTRIKAN

Penerangan:
- – Lampu kerja, LED

POWER TRAIN

Rem, tertutup hidraulik penuh dengan multicakram basah (SAFR™)

Engine:
- – Opsi Aftertreatment – DPF (Flow Thru)

Opsi engine:
- – Engine, VR
- – Engine VR, Siap Flow Thru
- – Engine, Tier 3

Adaptor bahan bakar:
- – Tangki bahan bakar, ganda, adaptor standar
- – Tangki bahan bakar, tunggal, pengisian cepat
- – Tangki bahan bakar, ganda, pengisian cepat

Pengaktifan sakelar rem parkir – tekan untuk menerapkan/tarik untuk menerapkan

Radiator, efisiensi tinggi

Pengemudian bolak-balik

LINGKUNGAN OPERATOR

Ruang operator tertutup dengan ROPS/FOPS:
- – AC
- – Pemberi tekanan kabin dan filter
- – Lampu plafon
- – Strut pintu
- – Heater
- – Ruang operator siap radio untuk radio dan speaker
- – Kontrol wiper, intermiten

Saluran, udara, pengalih aliran

Timer idle (kabin tertutup atau kabin terbuka)

Kursi operator bersuspensi dengan sabuk pengaman memendek sendiri
- – Kursi, suspensi, TEE, vinil
- Kursi, suspensi, udara, vinil
- – Kursi, suspensi, TEE, udara
- – Penutup kursi

Throttle:
- – Pedal, throttle

TEKNOLOGI

Command for Underground*

*Silakan hubungi perwakilan teknologi atau komersial regional Anda sebelum melakukan upgrade alat berat menjadi Command for Underground.

Antarmuka kontrol jarak jauh (tidak termasuk pemancar dan penerima), termasuk lampu peringatan (hijau)
- – Cattron
- – RCT

BAN, RIM, DAN RODA

Rim:
- – Cadangan, Tanpa ban dalam
- – Penomoran identifikasi rim

PERLENGKAPAN OPSIONAL LAINNYA

Pengaturan pelepas rem, mencakup pelepas kemudi:
- – Kait pemulihan
- – Batang pemulihan

Bucket:
- – Berbagai ukuran, pembuangan (4,2 m3/5,5 yd3, 5,6 m3/7,3 yd3, 5,9 m3/7,7 yd3)
- – Dibautkan bersama (5,3 m3/6,9 yd3)
- – Ejektor (4,8 m3/6,3 yd3)
- – Bibir standar atau bibir dibautkan
- – Pinggiran tajam, dibautkan
- – Pinggiran tajam, pengelasan modular Cat
- – Bibir dilas sepenuhnya atau dilas utuh
- – Selubung tumit, ejektor, dan bucket buang
- – Sistem Pelat Keausan yang Dipasang Secara Mekanis (MAWPS, Mechanically Attached Wear Plate System)
- – Selubung tumit, ejektor, dan bucket buang
- – Lapisan keausan

Attachment drawbar, dibautkan

Sistem Pengisian Cepat
- – Cairan Pendingin
- – Oli Engine
- – Bahan Bakar
- – Oli Hidraulik
- – Oli transmisi

Cairan:
- – Bahan bakar arktik
- – Cairan pendingin arktik

Pelindung, cahaya, dan jendela

Grup Pengangkat, Transfer Tambang

Sistem pelumasan:
- – Terpusat
- – Otomatis

Sistem Kontrol Kendara

Peralatan servis

Batang pelindung keausan
- – Kabin
- – Tangki Hidraulik
- – Radiator

Ganjal roda

Jendela:
- – Jendela, satu panel

Teknologi dan Servis yang Kompatibel

Manfaatkan prinsip keamanan dan data yang terhubung dengan Caterpillar untuk menyempurnakan efisiensi, meningkatkan produktivitas, dan menjadikan bisnis Anda lebih menguntungkan.

Command

Detect

Fleet

Cat Command for Underground

Cat® MineStar™ Command for underground memungkinkan pengoperasian alat berat muat-angkut-buang dari jarak jauh untuk menghasilkan peningkatan produktivitas dan efisiensi dalam waktu cepat untuk pengoperasian Anda. Sistem ini meningkatkan keselamatan dengan menyingkirkan operator dari lingkungan berbahaya. Sistem ini juga memberikan peningkatan penggunaan alat berat di pengoperasian pemuatan (mucking) yang terlihat dengan mengurangi waktu penonaktifan yang diperlukan untuk penggantian giliran kerja, waktu peledakan, dan kondisi lainnya yang dapat meniadakan operator dari bidang ledak atau bukaan.
Opsi yang ditawarkan mulai dari opsi garis pandang (LoS) yang sederhana hingga otonomi penuh. Pendekatan dasar ini memungkinkan Anda menangkap nilai di titik masuk paling ekonomis sekaligus memungkinkan skalabilitas seiring perkembangan teknologi.

Jelajahi Teknologi

1 - 8 Dari 9 Items Item

Sebelumnya Berikutnya

Cat® MineStar™ Command for underground memungkinkan pengoperasian alat berat muat-angkut-buang dari jarak jauh untuk menghasilkan peningkatan produktivitas dan efisiensi dalam waktu cepat untuk pengoperasian Anda. Sistem ini meningkatkan keselamatan dengan menyingkirkan operator dari lingkungan berbahaya. Sistem ini juga memberikan peningkatan penggunaan alat berat di pengoperasian pemuatan (mucking) yang terlihat dengan mengurangi waktu penonaktifan yang diperlukan untuk penggantian giliran kerja, waktu peledakan, dan kondisi lainnya yang dapat meniadakan operator dari bidang ledak atau bukaan.
Opsi yang ditawarkan mulai dari opsi garis pandang (LoS) yang sederhana hingga otonomi penuh. Pendekatan dasar ini memungkinkan Anda menangkap nilai di titik masuk paling ekonomis sekaligus memungkinkan skalabilitas seiring perkembangan teknologi.

Jelajahi Teknologi

Cat MineStar Detect Fatigue

Operator peralatan yang letih dan tidak konsentrasi dapat ditemui di setiap lokasi tambang setiap hari, dan konsekuensi dari kondisi ini bisa serius, bahkan fatal. Cat® MineStar™ Detect dapat membantu mengidentifikasi keletihan dan distraksi—dan mengatasinya—dalam waktu nyata. Penawaran berbasis langganan ini menggabungkan teknologi Sistem Keselamatan Pengendara yang terdepan di industri dengan penilaian risiko, keahlian, pelatihan manajemen perubahan, dan dukungan edukasi untuk membantu Anda membangun program manajemen keletihan dan distraksi yang lengkap.

Untuk mengonfirmasi ketersediaan dan untuk membeli langganan, hubungi dealer Caterpillar Anda. Untuk informasi selengkapnya tentang persyaratan langganan, kunjungi www.caterpillar.com/en/legal-notices/minestar-software-end-user-agreement.

Jelajahi Teknologi

1 - 8 Dari 9 Items Item

Sebelumnya Berikutnya

Operator peralatan yang letih dan tidak konsentrasi dapat ditemui di setiap lokasi tambang setiap hari, dan konsekuensi dari kondisi ini bisa serius, bahkan fatal. Cat® MineStar™ Detect dapat membantu mengidentifikasi keletihan dan distraksi—dan mengatasinya—dalam waktu nyata. Penawaran berbasis langganan ini menggabungkan teknologi Sistem Keselamatan Pengendara yang terdepan di industri dengan penilaian risiko, keahlian, pelatihan manajemen perubahan, dan dukungan edukasi untuk membantu Anda membangun program manajemen keletihan dan distraksi yang lengkap.

Untuk mengonfirmasi ketersediaan dan untuk membeli langganan, hubungi dealer Caterpillar Anda. Untuk informasi selengkapnya tentang persyaratan langganan, kunjungi www.caterpillar.com/en/legal-notices/minestar-software-end-user-agreement.

Jelajahi Teknologi

Cat Fleet for Underground

Cat® MineStar™ Fleet for underground memberikan visibilitas waktu nyata untuk waktu siklus, muatan, dan parameter operasional utama lainnya. Sistem ini secara otomatis merekam dan melacak data seluruh rantai nilai, memberikan wawasan yang membantu Anda mengidentifikasi apa saja yang berhasil dan apa saja yang perlu diperbaiki. Berkat teknologi pemosisian bawah tanah eksklusif kami yang memiliki presisi tinggi, tambang dapat melacak personel dan aset secara akurat hingga tingkat akurasi submeter. Teknologi ini juga memberi Anda akses ke informasi siklus yang penting, jadi Anda dapat lebih memahami penggunaan alat berat dan efisiensi pengoperasian secara keseluruhan. Manajemen tugas dua arah dalam waktu nyata memberikan data penting yang secara positif berdampak pada produktivitas dan membantu Anda mengoptimalkan keseluruhan pengoperasian tambang.

Jelajahi Teknologi

1 - 8 Dari 9 Items Item

Sebelumnya Berikutnya

Cat® MineStar™ Fleet for underground memberikan visibilitas waktu nyata untuk waktu siklus, muatan, dan parameter operasional utama lainnya. Sistem ini secara otomatis merekam dan melacak data seluruh rantai nilai, memberikan wawasan yang membantu Anda mengidentifikasi apa saja yang berhasil dan apa saja yang perlu diperbaiki. Berkat teknologi pemosisian bawah tanah eksklusif kami yang memiliki presisi tinggi, tambang dapat melacak personel dan aset secara akurat hingga tingkat akurasi submeter. Teknologi ini juga memberi Anda akses ke informasi siklus yang penting, jadi Anda dapat lebih memahami penggunaan alat berat dan efisiensi pengoperasian secara keseluruhan. Manajemen tugas dua arah dalam waktu nyata memberikan data penting yang secara positif berdampak pada produktivitas dan membantu Anda mengoptimalkan keseluruhan pengoperasian tambang.

Jelajahi Teknologi

Brosur Produk dan Lainnya Siap Di-download!

Brosur produk Caterpillar dan dokumen informasi lainnya tersedia untuk bisnis Anda yang sedang berkembang.

Ikuti tur produk virtual interaktif untuk menjelajahi fitur dan manfaat menarik dari R1600H.

Mulai Tur R1600H

Galeri Media

Foto

Video

Tampilan 360

Loader Pertambangan Bawah Tanah Muat-Angkut-Buang (LHD, Load-Haul-Dump) R1600H

R1600H Video

UG Loader Video

Video Komitmen HRV

Lihat bagaimana R1600H dibandingkan dengan produk yang sering dibandingkan.

Bawah Tanah - Batuan Keras

Dipilih

R1600H

Model Engine: Cat® C11; Cat® C11
Daya Engine - Engine Tier 3 - ISO 14396:2002: 271 hp; 202 kW
Kapasitas Muatan Nominal: 22487 lb; 10200 kg

Bawah Tanah - Batuan Keras

R1300G

Model Engine: Cat® 3306B DITA; Cat® 3306B DITA
Daya Engine - ISO 14396:2002: 157 hp; 117 kW
Kapasitas Muatan Nominal: 14991 lb; 6800 kg

Lihat Detail

Bawah Tanah - Batuan Keras

R1700

Model Engine: Cat® C13; Cat® C13
Daya Engine - Engine Stage V - ISO 14396:2002: 345 hp; 257 kW
Kapasitas Muatan Nominal: 33069 lb; 15000 kg

Lihat Detail

Temukan Dealer

Loader Muat-Angkut-Buang (LHD) Pertambangan Bawah Tanah R1600H

Ikhtisar

Lebih cepat. Lebih canggih. Lebih aman.

Keunggulan

Kecocokan yang Sempurna

Pembekalan Keselamatan

Terkenal Daya Tahannya

Sekilas Fitur

Spesifikasi Produk untuk R1600H

Engine

Spesifikasi Kerja

Bobot

Transmisi

Waktu Siklus Hidraulik

Kapasitas Bucket

Dimensi Belok

Ban

Kapasitas Pengisian Ulang Servis

Standar

R1600H Perlengkapan Standar

KELISTRIKAN

BAN, RIM, DAN RODA

LINGKUNGAN OPERATOR

PERLENGKAPAN STANDAR LAINNYA

POWER TRAIN

R1600H Perlengkapan Opsional

KELISTRIKAN

POWER TRAIN

LINGKUNGAN OPERATOR

TEKNOLOGI

BAN, RIM, DAN RODA

PERLENGKAPAN OPSIONAL LAINNYA

Spesifikasi Produk untuk R1600H

Engine

Spesifikasi Kerja

Bobot

Transmisi

Waktu Siklus Hidraulik

Kapasitas Bucket

Dimensi Belok

Ban

Kapasitas Pengisian Ulang Servis

Standar

R1600H Perlengkapan Standar

KELISTRIKAN

BAN, RIM, DAN RODA

LINGKUNGAN OPERATOR

PERLENGKAPAN STANDAR LAINNYA

POWER TRAIN

R1600H Perlengkapan Opsional

KELISTRIKAN

POWER TRAIN

LINGKUNGAN OPERATOR

TEKNOLOGI

BAN, RIM, DAN RODA

PERLENGKAPAN OPSIONAL LAINNYA

Teknologi dan Servis yang Kompatibel

Cat Command for Underground

Cat MineStar Detect Fatigue

Cat Fleet for Underground

assignment Brosur Produk dan Lainnya Siap Di-download!

Ikuti tur produk virtual interaktif untuk menjelajahi fitur dan manfaat menarik dari R1600H.

Galeri Media

Foto

Video

Tampilan 360

Produk Terkait

Bawah Tanah - Batuan Keras

Truk Tambang Bawah Tanah

Bucket – Loader Bawah Tanah

Bucket Buang

Bucket Dibautkan Bersama

Bucket Ejektor

Lihat bagaimana R1600H dibandingkan dengan produk yang sering dibandingkan.

Produk

Layanan dan Dukungan

Ada yang Bisa Kami Bantu?

Info Perusahaan

Solusi Industri

Brosur Produk dan Lainnya Siap Di-download!
