3512C(HD) 육상 시추용 엔진

육상 시추용 엔진 및 발전기 세트 3512C HD

견적 요청 특약점 찾기

주요 사양

최대 정격
1475 BHP
1100 bkW
배기가스 배출
U.S. EPA Non-road Tier 2
U.S. EPA Non-road Tier 2
배수량
3574 in³
59 l

개요

Cat 3512C(HD) 엔진은 시추 업계의 표준을 정립했습니다. 3500은 배기가스 저배출을 유지하면서 유전에서 높은 성능, 내구성 및 신뢰성으로 시추 업계 종사자들이 선호하는 선택이었습니다. 3512C(HD) 엔진의 이상적인 응용 분야는 바로 육상 시추 장비용 기계식 드라이브입니다. Cat 엔진은 기술 지원, 서비스, 부품 및 보증으로 작업을 지원할 준비가 된 전 세계 Cat 특약점 네트워크의 지원을 받습니다. 3512C(HD) 엔진 정격은 1,200rpm에서 932~1,100bkW(1,250~1,475bhp)이며 미국 Non-road Tier 2 및 CARB Tier 2와 동등한 수준의 배기가스 배출 표준을 충족합니다. 미국 EPA 및 EU Flexibility를 사용할 수 있으며 기타 규제 및 비규제 지역에서 사용할 수 있습니다.

다음에 대한 제품 사양 3512C HD

최대 정격 1475 BHP 1100 bkW
배기가스 배출 U.S. EPA Non-road Tier 2 U.S. EPA Non-road Tier 2
배수량 3574 in³ 59 l
최소 정격 1250 BHP 932 bkW
보어 6.69 in 170 mm
행정 8.46 in 215 mm
정격 속도 1200 r/min 1200 r/min
흡기 터보 차징 애프터쿨링 터보 차징 애프터쿨링
조절기 및 보호 ADEM A3 ADEM A3
엔진 무게 - 순 건식 11945 lb 5423 kg
플라이휠 끝에서 회전 반시계 방향 반시계 방향
오일 교환 주기 500 500
플라이휠 및 플라이휠 하우징 SAE No. 00 SAE No. 00
플라이휠 이빨 183 183
최소 냉각 계통 - 엔진에만 해당 41 gal(US) 157 l
길이 105.6 in 2682 mm
70.5 in 1791 mm
높이 79.5 in 2019 mm

3512C HD 표준 장비

흡기 계통

  • 독립 순환 애프터쿨러 코어 — 내부식성 코팅(공기접촉 면), 에어클리너(단일 엘리먼트, 서비스 지시계 포함)
  • 이중 후방 장착 터보 차저

제어 계통

  • ADEM A3 ECU — LH
  • 전자 연료 인젝터 연료 계통(전자 엔진 제어 장치를 구동하는 데 10Amp 직류 전력 필요)

냉각 계통

  • 토크 컨버터 연결부
  • 서모스탯 및 하우징, 재킷 워터 펌프, 기어 구동식 원심
  • 라디에이터 냉각을 위한 연결 장치
  • 이중 배출구: 88.9mm O.D.(3.5in) 엘보우 호스 연결부
  • 독립 순환 애프터쿨러(SCAC)

배기 계통

  • 배기 매니폴드 — 건식, 스테인리스강 벨로우
  • 수랭식 베어링이 있는 이중 터보 차저
  • 배기 배출구: 292mm I.D.(11.5in), 12~10.5mm 직경의 구멍 EQ SP, 376mm 볼트 구멍 직경

플라이휠 및 플라이휠 하우징

  • 플라이휠, SAE No. 0 — 톱니 151개
  • 플라이휠 하우징 — SAE No. 0

연료 계통

  • 1차 연료 필터
  • 연료 공급 펌프
  • 연료 필터 — RH 회전형
  • 연료 이송 펌프
  • 전자 제어식 유닛 인젝터

계측

  • 전자 계기 패널
  • 계측 판독값:

윤활 계통

  • 크랭크케이스 브리더 — 상단 장착
  • 오일 쿨러
  • 오일 보충기 및 계량봉 — RH
  • 오일 펌프
  • 오일 필터 — RH 회전형
  • 후방 물받이 오일 팬, 교체 주기 250h
  • 오일 팬 배출 밸브 — 3/4" NPT 암 연결

장착 계통

  • 레일 — 장착, 바닥 유형

동력 인출 장치

  • 전방 하우징 — 2면

보호 계통

  • ADEM A3 ECU 계통은 열악한 작동 조건으로부터 보호하기 위해 고객이 프로그래밍할 수 있는 엔진 출력 감소 전략을 제공합니다.
  • 40핀 고객 인터페이스 연결에서 비상 정지 로직 입력 가능
  • 흡기 차단

시동 계통

  • 공기 시동 모터 — RH, 620~1,034kPa(90~150psi)
  • 공기 소음기

일반

  • 도장 — Cat 노란색
  • 진동 댐퍼 및 보호대
  • 인양 고리
  • B 시리즈 육상

3512C HD 선택사양 장비

흡기 계통

  • 에어클리너 및 에어클리너 장착
  • 원격 흡기 어댑터
  • 흡기 히터

충전 계통

  • 배터리 충전기
  • 충전 교류 발전기

제어 계통

  • 로컬 속도 스로틀 제어장치
  • 스로틀 위치 센서
  • 부하 공유 모듈
  • 조절기 변환

냉각 계통

  • 고광택 검은색 접이식 코어 라디에이터
  • 냉각수 조절기 변환
  • 벨트 보호대 및 라디에이터 보호대
  • 송풍기 팬
  • 라디에이터 커버
  • 팬 드라이브 및 팬 풀리
  • 냉각수 수준 스위치 게이지
  • 냉각수 수준 센서
  • 냉각수 조절기
  • 팽창 탱크
  • 열 교환기 냉각 전환
  • 보조 워터 펌프
  • 공기 분리기

배기 계통

  • 유연한 배기 피팅
  • 엘보우 및 플랜지
  • 플랜지 및 배기 어댑터
  • 매니폴드 및 머플러

연료 계통

  • 유연 연료 라인
  • 연료 쿨러
  • 수분/연료 분리기
  • 연료 수준 스위치

계측

  • 고객 관리 장치
  • 원격 패널 표시장치 및 원격 실린더 온도 표시장치
  • 스위치 및 접촉기
  • 게이지 및 계기 패널

윤활 계통

  • 연기 처리
  • 오일 팬
  • 사전 윤활 옵션
  • 배수 펌프
  • 오일 필터

장착 계통

  • 방진재

동력 인출 장치

  • 전방 하우징
  • 플렉시블 커플링
  • 커플링 허브
  • 전방 액세서리 드라이브
  • 보조 구동축
  • 보조 구동 풀리
  • 전방 스터브 축
  • 댐퍼 보호대 제거
  • 풀리
  • 플라이휠 스터브 축

보호 계통

  • 차단
  • 스위치 및 접촉기
  • 폭발 릴리프 밸브
  • 센서
  • 오일 압력 모니터
  • 차단 제어장치
  • 부식 방지

시동 계통

  • 공기 시동 모터 — 전기
  • 공기 압력 조절기
  • 공기 소음기
  • 공기 시동 제어 — 수동, 전기식
  • 중복 시동
  • 시동 보조장치
  • 배터리 세트 – 24V
  • 배터리 케이블 및 배터리 랙

3512C HD이(가) 자주 비교된 제품과 어떻게 비교되는지 알아보십시오.

비교 툴을 사용하여 Cat 모델과 경쟁 모델의 자세한 사양을 비교해 보십시오.

모든 모델 비교

툴 및 전문가 상시 지원

미디어 갤러리

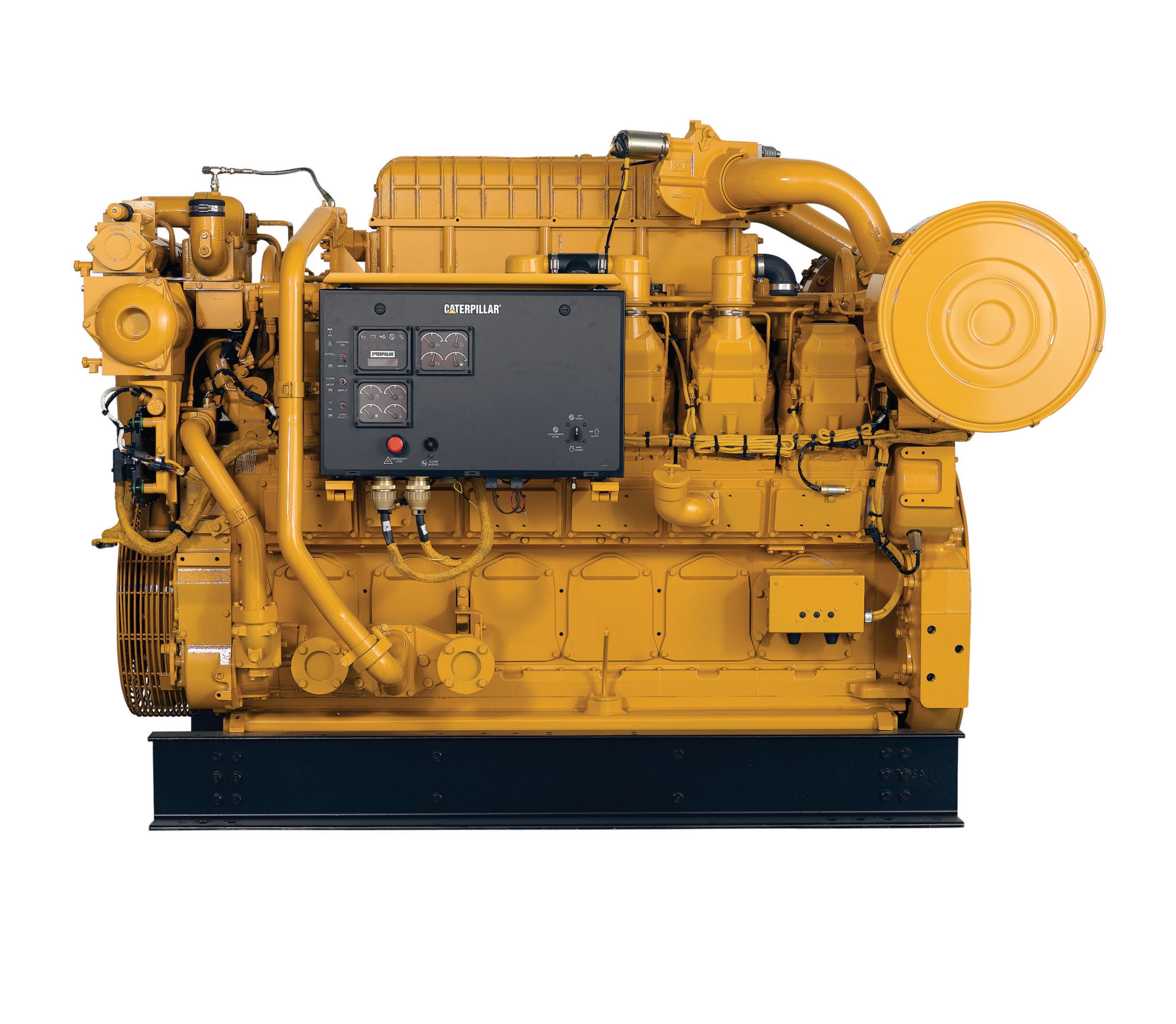

3512C(HD) 육상 시추용 엔진
